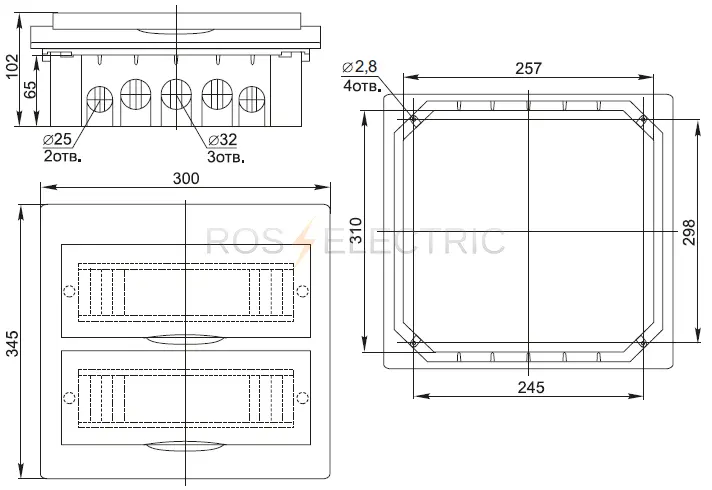

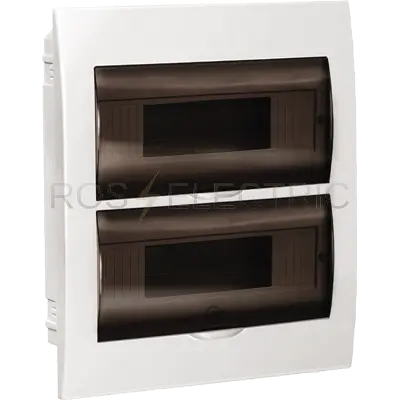

Бокс ЩРВ-П-24 модуля встраиваемый пластик IP40 345х300х102 (ВхШхГ) MKP12-V-24-40-10
Артикул: MKP12-V-24-40-10
Подписаться
Предназначены для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением.
-Ударопрочный, самозатухающий АБС-пластик.
-Простой и быстрый монтаж – отверстия для крепления корпуса.
-Предварительно выштампованные вводы для введения кабелей со всех сторон.
-Универсальные винты, подходящие к любому типу отвертки.
-Наличие специального суппорта для шин N и PE из самозатухающего пластика при 960 °С.
-Увеличенное расстояние от DIN-рейки до задней стенки основания корпуса.
Вид установки навесной, встраиваемый
Степень защиты IP40
Класс защиты II
Материал корпуса АБС-пластик
Материал дверцы полистирол
Цвет корпуса RAL 9016
Количество рядов от 1 до 3
Количество модулей от 4 до 36
Номинальное напряжение, В до 400
Номинальная частота, Гц 50
Номинальный ток,А 63
Рабочая температура, °С –20÷+80
Ударная прочность IK05 (0,7 Дж)
ЩРН П 4 навесной.1 ряд, 4 модуля. Шины N и PE: 4×10 мм2
ЩРН П 6 навесной.1 ряд, 6 модулей. Шины N и PE: 6×10 мм2.
ЩРН П 8 навесной. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2.
ЩРН П 12 навесной. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.
ЩРН П 18 навесной.1 ряд, 18 модулей. Шины N и PE: 3×10 мм2;8×10 мм2 — 2 шт.
ЩРН П 24 навесной. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.
ЩРН П 36 навесной. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.
ЩРВ П 4 встраиваемый. 1 ряд, 4 модуля. Шины N и PE: 4×10 мм2
ЩРВ П 6 встраиваемый. 1 ряд, 6 модулей. Шины N и PE: 6×10 мм2
ЩРВ П 8 встраиваемый. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2
ЩРВ П 12 встраиваемый. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.
ЩРВ П 18 встраиваемый. 1 ряд, 18 модулей. Шины N и PE: 3×10 мм2; 8×10 мм2 — 2 шт.
ЩРВ П 24 встраиваемый. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.
ЩРВ П 36 встраиваемый. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.
Устройства и артикулы серии:
MKP12-V-12-40-10 Бокс ЩРВ-П-12 модулей встраиваемый пластик IP40IP30 222х280х92 (ВхШхГ) ИЭК
MKP12-V-18-40-10 Бокс ЩРВ-П-18 модулей встраиваемый пластик IP40 252х280х102 (ВхШхГ) ИЭК
MKP12-V-24-40-10 Бокс ЩРВ-П-24 модуля встраиваемый пластик IP40 345х300х102 (ВхШхГ) ИЭК
MKP12-V-36-40-05 Бокс ЩРВ-П-36 модулей встраиваемый пластик IP40 503х342х102 (ВхШхГ) ИЭК
MKP12-V-04-40-20 Бокс ЩРВ-П-4 модуля встраиваемый пластик IP40 222х136х92 (ВхШхГ) ИЭК
MKP12-V-06-40-20 Бокс ЩРВ-П-6 модулей встраиваемый пластик IP40 222х172х92 (ВхШхГ) ИЭК
MKP12-V-08-40-20 Бокс ЩРВ-П-8 модулей встраиваемый пластик IP40 222х208х92 (ВхШхГ) ИЭК
MKP12-N-12-40-10 Бокс ЩРН-П-12 модулей навесной пластик IP40 200х255х95 (ВхШхГ) ИЭК
MKP12-N-18-40-10 Бокс ЩРН-П-18 модулей навесной пластик IP40 220х365х100 (ВхШхГ) ИЭК
MKP12-N-24-40-10 Бокс ЩРН-П-24 модуля навесной пластик IP40 327х270х102 (ВхШхГ) ИЭК
MKP12-N-36-40-05 Бокс ЩРН-П-36 модулей навесн.пластик IP40 473х307х105 (ВхШхГ) ИЭК
MKP12-N-04-40-20 Бокс ЩРН-П-4 модуля навесной пластик IP40 200х112х92 (ВхШхГ) ИЭК
MKP12-N-06-40-20 Бокс ЩРН-П-6 модулей навесной пластик IP40 200х148х95 (ВхШхГ) ИЭК
MKP12-N-08-40-20 Бокс ЩРН-П-8 модулей навесной пластик IP40 200х184х95 (ВхШхГ) ИЭК
MKP22-V-12-40-12 Бокс ЩРВ-Пм-12 модулей встраиваемый пластик IP40 190х280х103 (ВхШхГ) ИЭК (12шт)
MKP22-V-16-40-10 Бокс ЩРВ-Пм-16 модулей встраиваемый пластик IP40 283х216х98 (ВхШхГ) ИЭК (10шт)
MKP22-V-24-40-08 Бокс ЩРВ-Пм-24 модулей встраиваемый пластик IP40 345х280х103 (ВхШхГ) ИЭК (8шт)
MKP22-V-36-40-06 Бокс ЩРВ-Пм-36 модулей встраиваемый пластик IP40 420х282х103 (ВхШхГ) ИЭК (6шт)
MKP22-V-06-40-24 Бокс ЩРВ-Пм-6 модулей встраиваемый пластик IP40 130х162х103 (ВхШхГ) ИЭК (24шт)
MKP22-V-09-40-16 Бокс ЩРВ-Пм-9 модулей встраиваемый пластик IP40 158х216х105 (ВхШхГ) ИЭК (16шт)
MKP22-N-12-40-12 Бокс ЩРН-Пм-12 модулей навесной пластик IP40 188х280х105 (ВхШхГ) ИЭК (12шт)
MKP22-N-16-40-10 Бокс ЩРН-Пм-16 модулей навесной пластик IP40 281х216х100 (ВхШхГ) ИЭК (10шт)
MKP22-N-24-40-08 Бокс ЩРН-Пм-24 модулей навесной пластик IP40 345х278х105 (ВхШхГ) ИЭК (8шт)
MKP22-N-36-40-06 Бокс ЩРН-Пм-36 модулей навесной пластик IP40 420х280х108 (ВхШхГ) ИЭК (6шт)
MKP22-N-06-40-24 Бокс ЩРН-Пм-6 модулей навесной пластик IP40 130х158х105 (ВхШхГ) ИЭК (24шт)
MKP22-N-09-40-16 Бокс ЩРН-Пм-9 модулей навесной пластик IP40 158х216х105 (ВхШхГ) ИЭК (16шт)
-Ударопрочный, самозатухающий АБС-пластик.
-Простой и быстрый монтаж – отверстия для крепления корпуса.
-Предварительно выштампованные вводы для введения кабелей со всех сторон.
-Универсальные винты, подходящие к любому типу отвертки.
-Наличие специального суппорта для шин N и PE из самозатухающего пластика при 960 °С.
-Увеличенное расстояние от DIN-рейки до задней стенки основания корпуса.
Вид установки навесной, встраиваемый
Степень защиты IP40
Класс защиты II
Материал корпуса АБС-пластик
Материал дверцы полистирол
Цвет корпуса RAL 9016
Количество рядов от 1 до 3
Количество модулей от 4 до 36
Номинальное напряжение, В до 400
Номинальная частота, Гц 50
Номинальный ток,А 63
Рабочая температура, °С –20÷+80
Ударная прочность IK05 (0,7 Дж)
ЩРН П 4 навесной.1 ряд, 4 модуля. Шины N и PE: 4×10 мм2
ЩРН П 6 навесной.1 ряд, 6 модулей. Шины N и PE: 6×10 мм2.
ЩРН П 8 навесной. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2.
ЩРН П 12 навесной. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.
ЩРН П 18 навесной.1 ряд, 18 модулей. Шины N и PE: 3×10 мм2;8×10 мм2 — 2 шт.
ЩРН П 24 навесной. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.
ЩРН П 36 навесной. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.
ЩРВ П 4 встраиваемый. 1 ряд, 4 модуля. Шины N и PE: 4×10 мм2
ЩРВ П 6 встраиваемый. 1 ряд, 6 модулей. Шины N и PE: 6×10 мм2
ЩРВ П 8 встраиваемый. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2
ЩРВ П 12 встраиваемый. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.
ЩРВ П 18 встраиваемый. 1 ряд, 18 модулей. Шины N и PE: 3×10 мм2; 8×10 мм2 — 2 шт.
ЩРВ П 24 встраиваемый. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.
ЩРВ П 36 встраиваемый. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.
Устройства и артикулы серии:
MKP12-V-12-40-10 Бокс ЩРВ-П-12 модулей встраиваемый пластик IP40IP30 222х280х92 (ВхШхГ) ИЭК
MKP12-V-18-40-10 Бокс ЩРВ-П-18 модулей встраиваемый пластик IP40 252х280х102 (ВхШхГ) ИЭК
MKP12-V-24-40-10 Бокс ЩРВ-П-24 модуля встраиваемый пластик IP40 345х300х102 (ВхШхГ) ИЭК
MKP12-V-36-40-05 Бокс ЩРВ-П-36 модулей встраиваемый пластик IP40 503х342х102 (ВхШхГ) ИЭК
MKP12-V-04-40-20 Бокс ЩРВ-П-4 модуля встраиваемый пластик IP40 222х136х92 (ВхШхГ) ИЭК
MKP12-V-06-40-20 Бокс ЩРВ-П-6 модулей встраиваемый пластик IP40 222х172х92 (ВхШхГ) ИЭК
MKP12-V-08-40-20 Бокс ЩРВ-П-8 модулей встраиваемый пластик IP40 222х208х92 (ВхШхГ) ИЭК
MKP12-N-12-40-10 Бокс ЩРН-П-12 модулей навесной пластик IP40 200х255х95 (ВхШхГ) ИЭК
MKP12-N-18-40-10 Бокс ЩРН-П-18 модулей навесной пластик IP40 220х365х100 (ВхШхГ) ИЭК
MKP12-N-24-40-10 Бокс ЩРН-П-24 модуля навесной пластик IP40 327х270х102 (ВхШхГ) ИЭК
MKP12-N-36-40-05 Бокс ЩРН-П-36 модулей навесн.пластик IP40 473х307х105 (ВхШхГ) ИЭК
MKP12-N-04-40-20 Бокс ЩРН-П-4 модуля навесной пластик IP40 200х112х92 (ВхШхГ) ИЭК
MKP12-N-06-40-20 Бокс ЩРН-П-6 модулей навесной пластик IP40 200х148х95 (ВхШхГ) ИЭК
MKP12-N-08-40-20 Бокс ЩРН-П-8 модулей навесной пластик IP40 200х184х95 (ВхШхГ) ИЭК
MKP22-V-12-40-12 Бокс ЩРВ-Пм-12 модулей встраиваемый пластик IP40 190х280х103 (ВхШхГ) ИЭК (12шт)
MKP22-V-16-40-10 Бокс ЩРВ-Пм-16 модулей встраиваемый пластик IP40 283х216х98 (ВхШхГ) ИЭК (10шт)
MKP22-V-24-40-08 Бокс ЩРВ-Пм-24 модулей встраиваемый пластик IP40 345х280х103 (ВхШхГ) ИЭК (8шт)
MKP22-V-36-40-06 Бокс ЩРВ-Пм-36 модулей встраиваемый пластик IP40 420х282х103 (ВхШхГ) ИЭК (6шт)
MKP22-V-06-40-24 Бокс ЩРВ-Пм-6 модулей встраиваемый пластик IP40 130х162х103 (ВхШхГ) ИЭК (24шт)
MKP22-V-09-40-16 Бокс ЩРВ-Пм-9 модулей встраиваемый пластик IP40 158х216х105 (ВхШхГ) ИЭК (16шт)
MKP22-N-12-40-12 Бокс ЩРН-Пм-12 модулей навесной пластик IP40 188х280х105 (ВхШхГ) ИЭК (12шт)
MKP22-N-16-40-10 Бокс ЩРН-Пм-16 модулей навесной пластик IP40 281х216х100 (ВхШхГ) ИЭК (10шт)
MKP22-N-24-40-08 Бокс ЩРН-Пм-24 модулей навесной пластик IP40 345х278х105 (ВхШхГ) ИЭК (8шт)
MKP22-N-36-40-06 Бокс ЩРН-Пм-36 модулей навесной пластик IP40 420х280х108 (ВхШхГ) ИЭК (6шт)
MKP22-N-06-40-24 Бокс ЩРН-Пм-6 модулей навесной пластик IP40 130х158х105 (ВхШхГ) ИЭК (24шт)
MKP22-N-09-40-16 Бокс ЩРН-Пм-9 модулей навесной пластик IP40 158х216х105 (ВхШхГ) ИЭК (16шт)
Материал (корпуса) | пластик |
Количество рядов | 2 ряда |
Способ монтажа (установки) | встраиваемый |
Кол-во модулей | 24 |
Степень защиты IP | IP40 |
Объём | 0.0132 |
