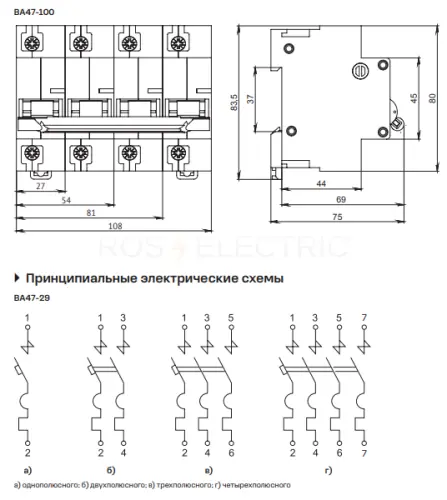

Автоматические выключатели серии ВА47 предназначены для применения в электрических сетях напряжением до 400В переменного тока частоты 50 Гц, для их защиты при перегрузках и коротких замыканиях, проведения тока в нормальном режиме и оперативных включений и отключений электрических сетей и электрооборудования. К автоматическим выключателям возможно присоединение аксессуаров: модули контактов, независимый расцепитель, рас-цепитель минимального максимального напряжения.
Модульный автоматический 4 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 10 кА на номинальный ток 20 А .
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 108
Габариты изделия: Высота (мм): 80,6
Габариты изделия: Глубина (мм): 66,5
Электротехнические характеристики
Количество полюсов: 4
Номинальный ток In (А): 20
Габарит: 6 модулей
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 10
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 18
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 10
Отключение нейтрали (N): да
Общее количество полюсов: 4
Общее количество защищенных полюсов: 4
Категория перенапряжения: 4
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 10
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 35
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1, ТУ3422-072-05758109-2013
Дополнительное оборудование: да
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
20А
Количество полюсов
:
4P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
C
Номинальная отключающая способность
:
10 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
5 478 руб.
Быстрый просмотр
Выключатели автоматические OptiDin BM63 DC КЭАЗ - предназначены для защиты электрических цепей постоянного тока от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Выключатели климатического исполнения УХЛ3 с видом приемки РЕГ изготавливаются под наблюдением Федеральное автономное учреждение «Российское Классификационное Общество» (РКО).
Выключатели климатического исполнения УХЛ3 с видом приемки РЕГ изготавливаются под наблюдением Федеральное автономное учреждение «Российское Классификационное Общество» (РКО).
Модульный автоматический 2 полюсный выключатель постоянного тока с предельной коммутационной способностью при постоянном токе 6 кА на номинальный ток 25 А .
Классификация
Тип приёмки: Речной регистр (РРР)
Габариты и материалы
Габариты изделия: Ширина (мм): 35
Габариты изделия: Высота (мм): 85
Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 25
Габарит: 2 модуля
Род тока: DC
Номинальное рабочее напряжение переменного тока Ue (В): 220
Предельная коммутационная способность переменного тока Icu (кА): 6
Номинальное рабочее напряжение постоянного тока Ue (В): 220
Предельная коммутационная способность постоянного тока Icu (кА): 6
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 9
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): нет
Общее количество полюсов: 2
Общее количество защищенных полюсов: 2
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -10°С до +45°С
Категория применения по селективности: неселективный
Степень загрязнения: 2
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-2, ТУ3421-040-05758109-2009
Дополнительное оборудование: нет
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
25А
Количество полюсов
:
2P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
C
Номинальная отключающая способность
:
6 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
DC (на пост. ток)
Производитель
:
КЭАЗ
14 164.80 руб.
Быстрый просмотр
Автоматические выключатели серии ВА47 предназначены для применения в электрических сетях напряжением до 400В переменного тока частоты 50 Гц, для их защиты при перегрузках и коротких замыканиях, проведения тока в нормальном режиме и оперативных включений и отключений электрических сетей и электрооборудования. К автоматическим выключателям возможно присоединение аксессуаров: модули контактов, независимый расцепитель, рас-цепитель минимального максимального напряжения.
Модульный автоматический 1 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 4.5 кА на номинальный ток 50 А .
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 18
Габариты изделия: Высота (мм): 80
Габариты изделия: Глубина (мм): 75
Электротехнические характеристики
Количество полюсов: 1
Номинальный ток In (А): 50
Габарит: 1 модуль
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 4,5
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 9
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 4,5
Отключение нейтрали (N): нет
Общее количество полюсов: 1
Общее количество защищенных полюсов: 1
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 4,5
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1, ТУ3422-072-05758109-2013
Дополнительное оборудование: да
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
50А
Количество полюсов
:
1P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
C
Номинальная отключающая способность
:
4,5 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
338.40 руб.
Быстрый просмотр
Выключатели автоматические OptiDin BM63 КЭАЗ - предназначены для защиты электрических цепей от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Модульный автоматический 2 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 15 кА на номинальный ток 16 А .
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 35
Габариты изделия: Высота (мм): 85
Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 16
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 15
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 7
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 15
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 2
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 15
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 2
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1, ТУ3421-040-05758109-2009
Дополнительное оборудование: да
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
16А
Количество полюсов
:
2P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
C
Номинальная отключающая способность
:
15 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
12 795.60 руб.
Быстрый просмотр
Выключатели автоматические OptiDin BM63 КЭАЗ - предназначены для защиты электрических цепей от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Выключатели климатического исполнения ОМ4 видом приемки РЕГ изготавливаются под техническим наблюдением Федеральное автономное учреждение «Российский морской регистр судоходства» (РМРС).
Выключатели климатического исполнения ОМ4 видом приемки РЕГ изготавливаются под техническим наблюдением Федеральное автономное учреждение «Российский морской регистр судоходства» (РМРС).
Модульный автоматический 4 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 6 кА на номинальный ток 2 А .
Классификация
Тип приёмки: Морской регистр (РМРС)
Габариты и материалы
Габариты изделия: Ширина (мм): 70
Габариты изделия: Высота (мм): 85
Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
Количество полюсов: 4
Номинальный ток In (А): 2
Габарит: 4 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 6
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 12
Контрольная температура (°С): 45
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): да
Общее количество полюсов: 4
Общее количество защищенных полюсов: 4
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 6
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: ОМ4
Диапазон рабочих температур (˚С): от -10°С до +45°С
Категория применения по селективности: неселективный
Степень загрязнения: 2
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1, ТУ3421-040-05758109-2009
Дополнительное оборудование: нет
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
2А
Количество полюсов
:
4P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
C
Номинальная отключающая способность
:
6 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
16 540.80 руб.
Быстрый просмотр
Автоматические выключатели серии ВА47 предназначены для применения в электрических сетях напряжением до 400В переменного тока частоты 50 Гц, для их защиты при перегрузках и коротких замыканиях, проведения тока в нормальном режиме и оперативных включений и отключений электрических сетей и электрооборудования. К автоматическим выключателям возможно присоединение аксессуаров: модули контактов, независимый расцепитель, рас-цепитель минимального максимального напряжения.
Модульный автоматический 4 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 4.5 кА на номинальный ток 16 А .
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 72
Габариты изделия: Высота (мм): 80
Габариты изделия: Глубина (мм): 75
Электротехнические характеристики
Количество полюсов: 4
Номинальный ток In (А): 16
Габарит: 4 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 4,5
Уставка расцепителей токов короткого замыкания: 10In-20In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: D
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 14
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 4,5
Отключение нейтрали (N): да
Общее количество полюсов: 4
Общее количество защищенных полюсов: 4
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 4,5
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1, ТУ3422-072-05758109-2013
Дополнительное оборудование: да
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
16А
Количество полюсов
:
4P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
D
Номинальная отключающая способность
:
4,5 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
1 998 руб.
Быстрый просмотр
Выключатели автоматические OptiDin BM63 DC КЭАЗ - предназначены для защиты электрических цепей постоянного тока от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Модульный автоматический 1 полюсный выключатель постоянного тока с предельной коммутационной способностью при постоянном токе 6 кА на номинальный ток 2 А .
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 17,8
Габариты изделия: Высота (мм): 85
Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
Количество полюсов: 1
Номинальный ток In (А): 2
Габарит: 1 модуль
Род тока: DC
Номинальное рабочее напряжение постоянного тока Ue (В): 220
Предельная коммутационная способность постоянного тока Icu (кА): 6
Уставка расцепителей токов короткого замыкания: 7In-15In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 3
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): нет
Общее количество полюсов: 1
Общее количество защищенных полюсов: 1
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 2
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-2, ТУ3421-040-05758109-2009
Дополнительное оборудование: да
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
2А
Количество полюсов
:
1P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
C
Номинальная отключающая способность
:
6 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
DC (на пост. ток)
Производитель
:
КЭАЗ
4 885.20 руб.
Быстрый просмотр
Выключатели автоматические OptiDin BM63 КЭАЗ - предназначены для защиты электрических цепей от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Модульный автоматический 1 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 6 кА на номинальный ток 8 А .
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 17,5
Габариты изделия: Высота (мм): 85
Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
Количество полюсов: 1
Номинальный ток In (А): 8
Габарит: 1 модуль
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 6
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 3
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): нет
Общее количество полюсов: 1
Общее количество защищенных полюсов: 1
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 6
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 2
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1, ТУ3421-040-05758109-2009
Дополнительное оборудование: нет
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
8А
Количество полюсов
:
1P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
C
Номинальная отключающая способность
:
6 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
1 200 руб.
Быстрый просмотр
Выключатели автоматические OptiDin BM63 КЭАЗ - предназначены для защиты электрических цепей от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Выключатели климатического исполнения УХЛ3 с видом приемки РЕГ изготавливаются под наблюдением Федеральное автономное учреждение «Российское Классификационное Общество» (РКО).
Выключатели климатического исполнения УХЛ3 с видом приемки РЕГ изготавливаются под наблюдением Федеральное автономное учреждение «Российское Классификационное Общество» (РКО).
Модульный автоматический 2 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 6 кА на номинальный ток 16 А .
Классификация
Тип приёмки: Речной регистр (РРР)
Габариты и материалы
Габариты изделия: Ширина (мм): 35
Габариты изделия: Высота (мм): 85
Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 16
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 6
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 7
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 1
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 6
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -10°С до +45°С
Категория применения по селективности: неселективный
Степень загрязнения: 2
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50345, ТУ3421-040-05758109-2009
Дополнительное оборудование: нет
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
16А
Количество полюсов
:
2P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
C
Номинальная отключающая способность
:
6 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
4 162.80 руб.
Быстрый просмотр
Выключатели автоматические OptiDin BM63 КЭАЗ - предназначены для защиты электрических цепей от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Выключатели климатического исполнения УХЛ3 с видом приемки РЕГ изготавливаются под наблюдением Федеральное автономное учреждение «Российское Классификационное Общество» (РКО).
Выключатели климатического исполнения УХЛ3 с видом приемки РЕГ изготавливаются под наблюдением Федеральное автономное учреждение «Российское Классификационное Общество» (РКО).
Модульный автоматический 2 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 6 кА на номинальный ток 6 А .
Классификация
Тип приёмки: Речной регистр (РРР)
Габариты и материалы
Габариты изделия: Ширина (мм): 35
Габариты изделия: Высота (мм): 85
Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 6
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 6
Уставка расцепителей токов короткого замыкания: 10In-20In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: D
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 26
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 2
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 6
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -10°С до +45°С
Категория применения по селективности: неселективный
Степень загрязнения: 2
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50345, ТУ3421-040-05758109-2009
Дополнительное оборудование: нет
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
6А
Количество полюсов
:
2P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
D
Номинальная отключающая способность
:
6 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
5 625.60 руб.
Быстрый просмотр
Выключатели автоматические OptiDin BM63 КЭАЗ - предназначены для защиты электрических цепей от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Модульный автоматический 1 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 15 кА на номинальный ток 13 А .
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 17,5
Габариты изделия: Высота (мм): 85
Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
Количество полюсов: 1
Номинальный ток In (А): 13
Габарит: 1 модуль
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 15
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 3,5
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 15
Отключение нейтрали (N): нет
Общее количество полюсов: 1
Общее количество защищенных полюсов: 1
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 15
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 2
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1, ТУ3421-040-05758109-2009
Дополнительное оборудование: да
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
13А
Количество полюсов
:
1P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
C
Номинальная отключающая способность
:
15 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
4 995.60 руб.
Быстрый просмотр
Автоматические выключатели серии ВА47 предназначены для применения в электрических сетях напряжением до 400В переменного тока частоты 50 Гц, для их защиты при перегрузках и коротких замыканиях, проведения тока в нормальном режиме и оперативных включений и отключений электрических сетей и электрооборудования. К автоматическим выключателям возможно присоединение аксессуаров: модули контактов, независимый расцепитель, рас-цепитель минимального максимального напряжения.
Модульный автоматический 1 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 10 кА на номинальный ток 100 А .
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 27
Габариты изделия: Высота (мм): 80,6
Габариты изделия: Глубина (мм): 66,5
Электротехнические характеристики
Количество полюсов: 1
Номинальный ток In (А): 100
Габарит: 1,5 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 10
Уставка расцепителей токов короткого замыкания: 10In-20In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: D
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 15
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 10
Отключение нейтрали (N): нет
Общее количество полюсов: 1
Общее количество защищенных полюсов: 1
Категория перенапряжения: 4
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 10
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 35
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1, ТУ3422-072-05758109-2013
Дополнительное оборудование: да
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
100А
Количество полюсов
:
1P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
D
Номинальная отключающая способность
:
10 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
1 370.40 руб.
Быстрый просмотр
Выключатели автоматические OptiDin BM63 DC КЭАЗ - предназначены для защиты электрических цепей постоянного тока от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Выключатели климатического исполнения УХЛ3 с видом приемки РЕГ изготавливаются под наблюдением Федеральное автономное учреждение «Российское Классификационное Общество» (РКО).
Выключатели климатического исполнения УХЛ3 с видом приемки РЕГ изготавливаются под наблюдением Федеральное автономное учреждение «Российское Классификационное Общество» (РКО).
Модульный автоматический 1 полюсный выключатель постоянного тока с предельной коммутационной способностью при постоянном токе 6 кА на номинальный ток 8 А .
Классификация
Тип приёмки: Речной регистр (РРР)
Габариты и материалы
Габариты изделия: Ширина (мм): 17,5
Габариты изделия: Высота (мм): 85
Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
Количество полюсов: 1
Номинальный ток In (А): 8
Габарит: 1 модуль
Род тока: DC
Номинальное рабочее напряжение переменного тока Ue (В): 440
Предельная коммутационная способность переменного тока Icu (кА): 6
Номинальное рабочее напряжение постоянного тока Ue (В): 440
Предельная коммутационная способность постоянного тока Icu (кА): 6
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 3
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): нет
Общее количество полюсов: 1
Общее количество защищенных полюсов: 1
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -10°С до +45°С
Категория применения по селективности: неселективный
Степень загрязнения: 2
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-2, ТУ3421-040-05758109-2009
Дополнительное оборудование: нет
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
8А
Количество полюсов
:
1P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
C
Номинальная отключающая способность
:
6 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
DC (на пост. ток)
Производитель
:
КЭАЗ
5 595.60 руб.
Быстрый просмотр
Выключатели автоматические OptiDin BM63 КЭАЗ - предназначены для защиты электрических цепей от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Модульный автоматический 2 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 15 кА на номинальный ток 3 А .
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 35
Габариты изделия: Высота (мм): 85
Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 3
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 15
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 6
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 15
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 2
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 15
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 2
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1, ТУ3421-040-05758109-2009
Дополнительное оборудование: да
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
3А
Количество полюсов
:
2P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
C
Номинальная отключающая способность
:
15 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
15 360 руб.
Быстрый просмотр
Выключатели автоматические OptiDin BM63 КЭАЗ - предназначены для защиты электрических цепей от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Выключатели климатического исполнения УХЛ3 с видом приемки РЕГ изготавливаются под наблюдением Федеральное автономное учреждение «Российское Классификационное Общество» (РКО).
Выключатели климатического исполнения УХЛ3 с видом приемки РЕГ изготавливаются под наблюдением Федеральное автономное учреждение «Российское Классификационное Общество» (РКО).
Модульный автоматический 2 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 6 кА на номинальный ток 16 А .
Классификация
Тип приёмки: Речной регистр (РРР)
Габариты и материалы
Габариты изделия: Ширина (мм): 35
Габариты изделия: Высота (мм): 85
Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 16
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 6
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 7
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 2
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 6
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -10°С до +45°С
Категория применения по селективности: неселективный
Степень загрязнения: 2
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50345, ТУ3421-040-05758109-2009
Дополнительное оборудование: нет
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
16А
Количество полюсов
:
2P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
C
Номинальная отключающая способность
:
6 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
3 757.20 руб.
Быстрый просмотр
Выключатели автоматические OptiDin BM63 КЭАЗ - предназначены для защиты электрических цепей от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Выключатели климатического исполнения ОМ4 видом приемки РЕГ изготавливаются под техническим наблюдением Федеральное автономное учреждение «Российский морской регистр судоходства» (РМРС).
Выключатели климатического исполнения ОМ4 видом приемки РЕГ изготавливаются под техническим наблюдением Федеральное автономное учреждение «Российский морской регистр судоходства» (РМРС).
Модульный автоматический 2 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 6 кА на номинальный ток 10 А .
Классификация
Тип приёмки: Морской регистр (РМРС)
Габариты и материалы
Габариты изделия: Ширина (мм): 35
Габариты изделия: Высота (мм): 85
Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 10
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 6
Уставка расцепителей токов короткого замыкания: 3In-5In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: B
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 6
Контрольная температура (°С): 45
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 2
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 6
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: ОМ4
Диапазон рабочих температур (˚С): от -10°С до +45°С
Категория применения по селективности: неселективный
Степень загрязнения: 2
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1, ТУ3421-040-05758109-2009
Дополнительное оборудование: нет
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
10А
Количество полюсов
:
2P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
B
Номинальная отключающая способность
:
6 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
4 470 руб.
Быстрый просмотр
Выключатели автоматические OptiDin BM63 КЭАЗ - предназначены для защиты электрических цепей от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Выключатели климатического исполнения ОМ4 видом приемки РЕГ изготавливаются под техническим наблюдением Федеральное автономное учреждение «Российский морской регистр судоходства» (РМРС).
Выключатели климатического исполнения ОМ4 видом приемки РЕГ изготавливаются под техническим наблюдением Федеральное автономное учреждение «Российский морской регистр судоходства» (РМРС).
Модульный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 6 кА на номинальный ток 3 А .
Классификация
Тип приёмки: Морской регистр (РМРС)
Габариты и материалы
Габариты изделия: Ширина (мм): 52,5
Габариты изделия: Высота (мм): 85
Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 3
Габарит: 3 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 6
Уставка расцепителей токов короткого замыкания: 10In-20In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: D
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 9
Контрольная температура (°С): 45
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): нет
Общее количество полюсов: 3
Общее количество защищенных полюсов: 3
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 6
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: ОМ4
Диапазон рабочих температур (˚С): от -10°С до +45°С
Категория применения по селективности: неселективный
Степень загрязнения: 2
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1, ТУ3421-040-05758109-2009
Дополнительное оборудование: нет
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
3А
Количество полюсов
:
3P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
D
Номинальная отключающая способность
:
6 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
15 249.60 руб.
Быстрый просмотр
Выключатели автоматические OptiDin BM63 КЭАЗ - предназначены для защиты электрических цепей от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Модульный автоматический 1 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 25 кА на номинальный ток 10 А .
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 17,5
Габариты изделия: Высота (мм): 85
Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
Количество полюсов: 1
Номинальный ток In (А): 10
Габарит: 1 модуль
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 25
Уставка расцепителей токов короткого замыкания: 8In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: L
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 3
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 25
Отключение нейтрали (N): нет
Общее количество полюсов: 1
Общее количество защищенных полюсов: 1
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 25
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 2
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3421-040-05758109-2009
Дополнительное оборудование: да
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
10А
Количество полюсов
:
1P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
L
Номинальная отключающая способность
:
25 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
20 025.60 руб.
Быстрый просмотр
Выключатели автоматические OptiDin BM63 КЭАЗ - предназначены для защиты электрических цепей от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Модульный автоматический 2 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 6 кА на номинальный ток 6 А .
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 35
Габариты изделия: Высота (мм): 85
Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 6
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 6
Уставка расцепителей токов короткого замыкания: 3In-5In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: B
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 6
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 2
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 6
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 2
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1, ТУ3421-040-05758109-2009
Дополнительное оборудование: нет
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
6А
Количество полюсов
:
2P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
B
Номинальная отключающая способность
:
6 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
2 187.60 руб.
Быстрый просмотр
Автоматические выключатели серии ВА47 предназначены для применения в электрических сетях напряжением до 400В переменного тока частоты 50 Гц, для их защиты при перегрузках и коротких замыканиях, проведения тока в нормальном режиме и оперативных включений и отключений электрических сетей и электрооборудования. К автоматическим выключателям возможно присоединение аксессуаров: модули контактов, независимый расцепитель, рас-цепитель минимального максимального напряжения.
Модульный автоматический 2 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 10 кА на номинальный ток 16 А .
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 54
Габариты изделия: Высота (мм): 80,6
Габариты изделия: Глубина (мм): 66,5
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 16
Габарит: 3 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 10
Уставка расцепителей токов короткого замыкания: 3In-5In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: B
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 3,5
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 10
Отключение нейтрали (N): нет
Общее количество полюсов: 2
Общее количество защищенных полюсов: 2
Категория перенапряжения: 4
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 10
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 35
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1, ТУ3422-072-05758109-2013
Дополнительное оборудование: да
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
16А
Количество полюсов
:
2P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
B
Номинальная отключающая способность
:
10 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
2 479.20 руб.
Автоматические выключатели служат для защиты электрических цепей от перегрузок и токов короткого замыкания.
При перегрузках в защищаемой цепи протекающий через аппарат ток нагревает биметаллическую пластину. Вследствие этого нагрева пластина изгибается и толкает рычаг, воздействующий на механизм свободного расцепления.
При возникновении короткого замыкания в защищаемой цепи ток в ней многократно возрастает. Следовательно, возрастает и ток, проходящий через электромагнитную катушку автоматического выключателя. Соответственно, возрастает и магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В результате подвижный контакт отходит от неподвижного, и аппарат разрывает цепь.
При перегрузках в защищаемой цепи протекающий через аппарат ток нагревает биметаллическую пластину. Вследствие этого нагрева пластина изгибается и толкает рычаг, воздействующий на механизм свободного расцепления.
При возникновении короткого замыкания в защищаемой цепи ток в ней многократно возрастает. Следовательно, возрастает и ток, проходящий через электромагнитную катушку автоматического выключателя. Соответственно, возрастает и магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В результате подвижный контакт отходит от неподвижного, и аппарат разрывает цепь.
