Устройства защиты от импульсных перенапряжений (УЗИП) серии OptiDin ОМ КЭАЗ - выполняют функции ограничения перенапряжений и отвода импульсных токов и предназначены для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или импульсных перенапряжений при применении в сетях переменного тока частотой 50 Гц напряжением 230 В для однофазных электрических сетей и напряжением 400 В для трехфазных электрических сетей

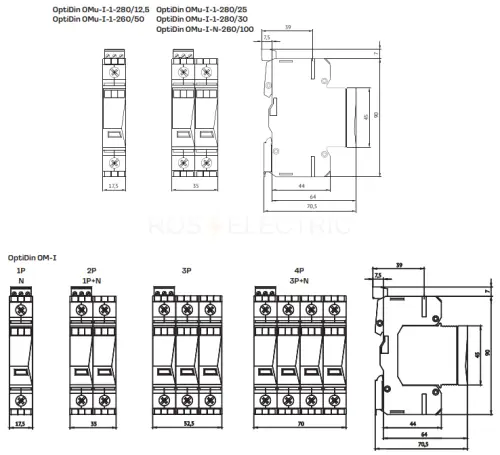

Устройство защиты от импульсных перенапряжений класса I + II + III с типом полюса 1P и однофазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 17,5
Габариты изделия: Высота (мм): 90
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Номинальное напряжение переменного тока Un (В): 280
Максимальное длительное рабочее напряжение Uс (В): 260
Максимальное длительное рабочее напряжение Uс (В) L/N: 260
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 260
Импульсный ток Iimp (10/350) (кА): 12,5
Импульсный ток Iimp (10/350) (кА) L/N: 12,5
Импульсный ток Iimp (10/350) (кА) N/PE: 12,5
Максимальный ток разряда Imax (8/20) (кА): 40
Максимальный ток разряда Imax (8/20) (кА) L/N: 40
Максимальный ток разряда Imax (8/20) (кА) N/PE: 40
Номинальный ток разряда In (8/20) (кА): 20
Номинальный ток разряда In (8/20) (кА) L/N: 20
Номинальный ток разряда In (8/20) (кА) N/PE: 20
Уровень напряжения защиты Up (kВ): 1,5
Уровень напряжения защиты Up (kВ) L/N: 1,5
Уровень напряжения защиты Up (kВ) N/PE: 1,5
Габарит: 1 модуль
Частота тока (Гц): 50
Род тока: AC
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: I + II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: нет
Защищаемые проводники L/PEN: нет
Защищаемые проводники N/PE: да
С контактом удаленной сигнализации: нет
С индикатором состояния износа: да
С функцией гашения остаточного тока: нет
Тип оборудования: Сменный модуль
Производитель
:
КЭАЗ
23 556 руб.
Быстрый просмотр
Устройства защиты от импульсных перенапряжений класса II предназначены для защиты от перенапряжений категории III, для которой установлено максимальное перенапряжение 4 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для отвода энергии импульсов перенапряжения в распределительной электросети объекта и устанавливаются, в основном, во второстепенных распределительных щитах.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.

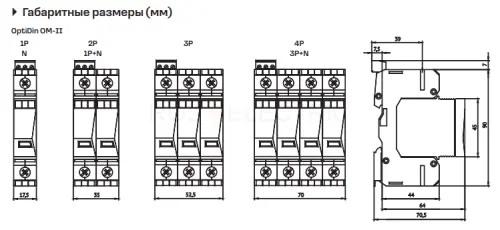

Устройство защиты от импульсных перенапряжений класса II + III с типом полюса 4P и трехфазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 70
Габариты изделия: Высота (мм): 97
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Тип полюсов: 4P
Номинальное напряжение переменного тока Un (В): 230
Максимальное длительное рабочее напряжение Uс (В): 280
Максимальное длительное рабочее напряжение Uс (В) L/N: 280
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
Максимальный ток разряда Imax (8/20) (кА): 40
Максимальный ток разряда Imax (8/20) (кА) L/N: 40
Максимальный ток разряда Imax (8/20) (кА) N/PE: 40
Номинальный ток разряда In (8/20) (кА): 20
Номинальный ток разряда In (8/20) (кА) L/N: 20
Номинальный ток разряда In (8/20) (кА) N/PE: 20
Уровень напряжения защиты Up (kВ): 1,45
Уровень напряжения защиты Up (kВ) L/N: 1,45
Уровень напряжения защиты Up (kВ) N/PE: 1,45
Габарит: 4 модуля
Частота тока (Гц): 50
Род тока: AC
Количество фаз питающей сети: 3
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Конфигурация системы заземления TN-C: нет
Конфигурация системы заземления TN-S: да
Конфигурация системы заземления TT: да
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: да
Защищаемые проводники L/PEN: нет
Защищаемые проводники N/PE: нет
С контактом удаленной сигнализации: да
С индикатором состояния износа: да
С функцией гашения остаточного тока: нет
Тип оборудования: Ограничитель импульсных перенапряжений
Производитель
:
КЭАЗ
45 620.40 руб.
Быстрый просмотр
Устройства защиты от импульсных перенапряжений класса II предназначены для защиты от перенапряжений категории III, для которой установлено максимальное перенапряжение 4 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для отвода энергии импульсов перенапряжения в распределительной электросети объекта и устанавливаются, в основном, во второстепенных распределительных щитах.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройство защиты от импульсных перенапряжений класса II + III с типом полюса 1P и однофазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 17,5
Габариты изделия: Высота (мм): 97
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Тип полюсов: 1P
Номинальное напряжение переменного тока Un (В): 230
Максимальное длительное рабочее напряжение Uс (В): 280
Максимальное длительное рабочее напряжение Uс (В) L/N: 280
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
Максимальный ток разряда Imax (8/20) (кА): 40
Максимальный ток разряда Imax (8/20) (кА) L/N: 40
Максимальный ток разряда Imax (8/20) (кА) N/PE: 40
Номинальный ток разряда In (8/20) (кА): 20
Номинальный ток разряда In (8/20) (кА) L/N: 20
Номинальный ток разряда In (8/20) (кА) N/PE: 20
Уровень напряжения защиты Up (kВ): 1,45
Уровень напряжения защиты Up (kВ) L/N: 1,45
Уровень напряжения защиты Up (kВ) N/PE: 1,45
Габарит: 1 модуль
Частота тока (Гц): 50
Род тока: AC
Количество фаз питающей сети: 1
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Конфигурация системы заземления TN-C: да
Конфигурация системы заземления TN-S: да
Конфигурация системы заземления TT: да
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: да
Защищаемые проводники L/PEN: да
Защищаемые проводники N/PE: нет
С контактом удаленной сигнализации: да
С индикатором состояния износа: нет
С функцией гашения остаточного тока: да
Тип оборудования: Ограничитель импульсных перенапряжений
Производитель
:
КЭАЗ
16 887.60 руб.
Быстрый просмотр
Устройства защиты от импульсных перенапряжений класса II предназначены для защиты от перенапряжений категории III, для которой установлено максимальное перенапряжение 4 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для отвода энергии импульсов перенапряжения в распределительной электросети объекта и устанавливаются, в основном, во второстепенных распределительных щитах.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройство защиты от импульсных перенапряжений класса II + III с типом полюса 4P и трехфазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 70
Габариты изделия: Высота (мм): 97
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Тип полюсов: 4P
Номинальное напряжение переменного тока Un (В): 230
Максимальное длительное рабочее напряжение Uс (В): 280
Максимальное длительное рабочее напряжение Uс (В) L/N: 280
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
Максимальный ток разряда Imax (8/20) (кА): 40
Максимальный ток разряда Imax (8/20) (кА) L/N: 40
Максимальный ток разряда Imax (8/20) (кА) N/PE: 40
Номинальный ток разряда In (8/20) (кА): 20
Номинальный ток разряда In (8/20) (кА) L/N: 20
Номинальный ток разряда In (8/20) (кА) N/PE: 20
Уровень напряжения защиты Up (kВ): 1,45
Уровень напряжения защиты Up (kВ) L/N: 1,45
Уровень напряжения защиты Up (kВ) N/PE: 1,45
Габарит: 4 модуля
Частота тока (Гц): 50
Род тока: AC
Количество фаз питающей сети: 3
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Конфигурация системы заземления TN-C: нет
Конфигурация системы заземления TN-S: да
Конфигурация системы заземления TT: да
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: да
Защищаемые проводники L/PEN: нет
Защищаемые проводники N/PE: нет
С контактом удаленной сигнализации: да
С индикатором состояния износа: нет
С функцией гашения остаточного тока: нет
Тип оборудования: Ограничитель импульсных перенапряжений
Производитель
:
КЭАЗ
42 886.80 руб.
Быстрый просмотр
Устройства защиты от импульсных перенапряжений класса II предназначены для защиты от перенапряжений категории III, для которой установлено максимальное перенапряжение 4 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для отвода энергии импульсов перенапряжения в распределительной электросети объекта и устанавливаются, в основном, во второстепенных распределительных щитах.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройство защиты от импульсных перенапряжений класса II + III с типом полюса 1P и однофазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 17,5
Габариты изделия: Высота (мм): 90
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Тип полюсов: 1P
Номинальное напряжение переменного тока Un (В): 120
Максимальное длительное рабочее напряжение Uс (В): 130
Максимальное длительное рабочее напряжение Uс (В) L/N: 280
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
Максимальный ток разряда Imax (8/20) (кА): 40
Максимальный ток разряда Imax (8/20) (кА) L/N: 40
Максимальный ток разряда Imax (8/20) (кА) N/PE: 40
Номинальный ток разряда In (8/20) (кА): 20
Номинальный ток разряда In (8/20) (кА) L/N: 20
Номинальный ток разряда In (8/20) (кА) N/PE: 20
Уровень напряжения защиты Up (kВ): 1,45
Уровень напряжения защиты Up (kВ) L/N: 1,45
Уровень напряжения защиты Up (kВ) N/PE: 1,45
Габарит: 1 модуль
Частота тока (Гц): 50
Род тока: AC
Количество фаз питающей сети: 1
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Конфигурация системы заземления TN-C: да
Конфигурация системы заземления TN-S: да
Конфигурация системы заземления TT: да
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: да
Защищаемые проводники L/PEN: да
Защищаемые проводники N/PE: нет
С контактом удаленной сигнализации: нет
С индикатором состояния износа: нет
С функцией гашения остаточного тока: нет
Тип оборудования: Ограничитель импульсных перенапряжений
Производитель
:
КЭАЗ
12 794.40 руб.
Быстрый просмотр
Устройства защиты от импульсных перенапряжений класса II предназначены для защиты от перенапряжений категории III, для которой установлено максимальное перенапряжение 4 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для отвода энергии импульсов перенапряжения в распределительной электросети объекта и устанавливаются, в основном, во второстепенных распределительных щитах.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройство защиты от импульсных перенапряжений класса II + III с типом полюса 2P и однофазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 35
Габариты изделия: Высота (мм): 90
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Тип полюсов: 2P
Номинальное напряжение переменного тока Un (В): 230
Максимальное длительное рабочее напряжение Uс (В): 280
Максимальное длительное рабочее напряжение Uс (В) L/N: 280
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
Максимальный ток разряда Imax (8/20) (кА): 40
Максимальный ток разряда Imax (8/20) (кА) L/N: 40
Максимальный ток разряда Imax (8/20) (кА) N/PE: 40
Номинальный ток разряда In (8/20) (кА): 20
Номинальный ток разряда In (8/20) (кА) L/N: 20
Номинальный ток разряда In (8/20) (кА) N/PE: 20
Уровень напряжения защиты Up (kВ): 1,45
Уровень напряжения защиты Up (kВ) L/N: 1,45
Уровень напряжения защиты Up (kВ) N/PE: 1,45
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Количество фаз питающей сети: 1
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Конфигурация системы заземления TN-C: нет
Конфигурация системы заземления TN-S: да
Конфигурация системы заземления TT: да
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: да
Защищаемые проводники L/PEN: нет
Защищаемые проводники N/PE: нет
С контактом удаленной сигнализации: нет
С индикатором состояния износа: нет
С функцией гашения остаточного тока: нет
Тип оборудования: Ограничитель импульсных перенапряжений
Производитель
:
КЭАЗ
22 818 руб.
Быстрый просмотр
Устройства защиты от импульсных перенапряжений класса II предназначены для защиты от перенапряжений категории III, для которой установлено максимальное перенапряжение 4 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для отвода энергии импульсов перенапряжения в распределительной электросети объекта и устанавливаются, в основном, во второстепенных распределительных щитах.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройство защиты от импульсных перенапряжений класса II + III с типом полюса 1P и однофазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 17,5
Габариты изделия: Высота (мм): 97
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Тип полюсов: 1P
Номинальное напряжение переменного тока Un (В): 230
Максимальное длительное рабочее напряжение Uс (В): 280
Максимальное длительное рабочее напряжение Uс (В) L/N: 280
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
Максимальный ток разряда Imax (8/20) (кА): 40
Максимальный ток разряда Imax (8/20) (кА) L/N: 40
Максимальный ток разряда Imax (8/20) (кА) N/PE: 40
Номинальный ток разряда In (8/20) (кА): 20
Номинальный ток разряда In (8/20) (кА) L/N: 20
Номинальный ток разряда In (8/20) (кА) N/PE: 20
Уровень напряжения защиты Up (kВ): 1,45
Уровень напряжения защиты Up (kВ) L/N: 1,45
Уровень напряжения защиты Up (kВ) N/PE: 1,45
Габарит: 1 модуль
Частота тока (Гц): 50
Род тока: AC
Количество фаз питающей сети: 1
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Конфигурация системы заземления TN-C: да
Конфигурация системы заземления TN-S: да
Конфигурация системы заземления TT: да
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: да
Защищаемые проводники L/PEN: да
Защищаемые проводники N/PE: нет
С контактом удаленной сигнализации: да
С индикатором состояния износа: нет
С функцией гашения остаточного тока: нет
Тип оборудования: Ограничитель импульсных перенапряжений
Производитель
:
КЭАЗ
13 702.80 руб.
Быстрый просмотр
0
0
Устройства защиты от импульсных перенапряжений (УЗИП) серии OptiDin ОМ КЭАЗ - выполняют функции ограничения перенапряжений и отвода импульсных токов и предназначены для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или импульсных перенапряжений при применении в сетях переменного тока частотой 50 Гц напряжением 230 В для однофазных электрических сетей и напряжением 400 В для трехфазных электрических сетей
Устройство защиты от импульсных перенапряжений класса I + II + III с типом полюса 1P и однофазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 35
Габариты изделия: Высота (мм): 97
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Тип полюсов: 1P
Номинальное напряжение переменного тока Un (В): 230
Максимальное длительное рабочее напряжение Uс (В): 280
Максимальное длительное рабочее напряжение Uс (В) L/N: 280
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
Импульсный ток Iimp (10/350) (кА): 25
Импульсный ток Iimp (10/350) (кА) L/N: 25
Импульсный ток Iimp (10/350) (кА) N/PE: 25
Максимальный ток разряда Imax (8/20) (кА): 60
Максимальный ток разряда Imax (8/20) (кА) L/N: 60
Максимальный ток разряда Imax (8/20) (кА) N/PE: 60
Номинальный ток разряда In (8/20) (кА): 40
Номинальный ток разряда In (8/20) (кА) L/N: 40
Номинальный ток разряда In (8/20) (кА) N/PE: 40
Уровень напряжения защиты Up (kВ): 1,5
Уровень напряжения защиты Up (kВ) L/N: 1,5
Уровень напряжения защиты Up (kВ) N/PE: 1,5
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Количество фаз питающей сети: 1
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: I + II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Конфигурация системы заземления TN-C: да
Конфигурация системы заземления TN-S: да
Конфигурация системы заземления TT: да
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: да
Защищаемые проводники L/PEN: да
Защищаемые проводники N/PE: нет
С контактом удаленной сигнализации: да
С индикатором состояния износа: нет
С функцией гашения остаточного тока: да
Тип оборудования: Ограничитель импульсных перенапряжений
Производитель
:
КЭАЗ
63 861.60 руб.
Быстрый просмотр
0
0
Устройства защиты от импульсных перенапряжений (УЗИП) серии OptiDin ОМ КЭАЗ - выполняют функции ограничения перенапряжений и отвода импульсных токов и предназначены для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или импульсных перенапряжений при применении в сетях переменного тока частотой 50 Гц напряжением 230 В для однофазных электрических сетей и напряжением 400 В для трехфазных электрических сетей
Устройство защиты от импульсных перенапряжений класса I + II + III с типом полюса 4P и трехфазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 70
Габариты изделия: Высота (мм): 90
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Тип полюсов: 4P
Номинальное напряжение переменного тока Un (В): 230
Максимальное длительное рабочее напряжение Uс (В): 280
Максимальное длительное рабочее напряжение Uс (В) L/N: 280
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
Импульсный ток Iimp (10/350) (кА): 12,5
Импульсный ток Iimp (10/350) (кА) L/N: 12,5
Импульсный ток Iimp (10/350) (кА) N/PE: 12,5
Максимальный ток разряда Imax (8/20) (кА): 50
Максимальный ток разряда Imax (8/20) (кА) L/N: 50
Максимальный ток разряда Imax (8/20) (кА) N/PE: 50
Номинальный ток разряда In (8/20) (кА): 30
Номинальный ток разряда In (8/20) (кА) L/N: 30
Номинальный ток разряда In (8/20) (кА) N/PE: 30
Уровень напряжения защиты Up (kВ): 1,3
Уровень напряжения защиты Up (kВ) L/N: 1,3
Уровень напряжения защиты Up (kВ) N/PE: 1,3
Габарит: 4 модуля
Частота тока (Гц): 50
Род тока: AC
Количество фаз питающей сети: 3
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: I + II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Конфигурация системы заземления TN-C: нет
Конфигурация системы заземления TN-S: да
Конфигурация системы заземления TT: да
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: да
Защищаемые проводники L/PEN: нет
Защищаемые проводники N/PE: нет
С контактом удаленной сигнализации: нет
С индикатором состояния износа: да
С функцией гашения остаточного тока: нет
Тип оборудования: Ограничитель импульсных перенапряжений
Производитель
:
КЭАЗ
60 853.20 руб.
Быстрый просмотр
0
0
Устройства защиты от импульсных перенапряжений (УЗИП) серии OptiDin ОМ КЭАЗ - выполняют функции ограничения перенапряжений и отвода импульсных токов и предназначены для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или импульсных перенапряжений при применении в сетях переменного тока частотой 50 Гц напряжением 230 В для однофазных электрических сетей и напряжением 400 В для трехфазных электрических сетей
Устройство защиты от импульсных перенапряжений класса I + II + III с типом полюса N и однофазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 35
Габариты изделия: Высота (мм): 90
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Тип полюсов: N
Номинальное напряжение переменного тока Un (В): 230
Максимальное длительное рабочее напряжение Uс (В): 260
Максимальное длительное рабочее напряжение Uс (В) L/N: 260
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 260
Импульсный ток Iimp (10/350) (кА): 100
Импульсный ток Iimp (10/350) (кА) L/N: 100
Импульсный ток Iimp (10/350) (кА) N/PE: 100
Максимальный ток разряда Imax (8/20) (кА): 80
Максимальный ток разряда Imax (8/20) (кА) L/N: 80
Максимальный ток разряда Imax (8/20) (кА) N/PE: 80
Номинальный ток разряда In (8/20) (кА): 100
Номинальный ток разряда In (8/20) (кА) L/N: 100
Номинальный ток разряда In (8/20) (кА) N/PE: 100
Уровень напряжения защиты Up (kВ): 1,5
Уровень напряжения защиты Up (kВ) L/N: 1,5
Уровень напряжения защиты Up (kВ) N/PE: 1,5
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Количество фаз питающей сети: 1
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: I + II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Конфигурация системы заземления TN-C: нет
Конфигурация системы заземления TN-S: да
Конфигурация системы заземления TT: да
Защищаемые проводники L/N: нет
Защищаемые проводники L/PE: нет
Защищаемые проводники L/PEN: нет
Защищаемые проводники N/PE: да
С контактом удаленной сигнализации: нет
С индикатором состояния износа: нет
С функцией гашения остаточного тока: нет
Тип оборудования: Ограничитель импульсных перенапряжений
Производитель
:
КЭАЗ
45 620.40 руб.
Быстрый просмотр
Устройство защиты от импульсных перенапряжений класса I + II + III OptiDin OM-I-3-280/12,5/RS 114262
0
0
Устройства защиты от импульсных перенапряжений (УЗИП) серии OptiDin ОМ КЭАЗ - выполняют функции ограничения перенапряжений и отвода импульсных токов и предназначены для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или импульсных перенапряжений при применении в сетях переменного тока частотой 50 Гц напряжением 230 В для однофазных электрических сетей и напряжением 400 В для трехфазных электрических сетей
Устройство защиты от импульсных перенапряжений класса I + II + III с типом полюса 3P и трехфазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 52,5
Габариты изделия: Высота (мм): 97
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Тип полюсов: 3P
Номинальное напряжение переменного тока Un (В): 230
Максимальное длительное рабочее напряжение Uс (В): 280
Максимальное длительное рабочее напряжение Uс (В) L/N: 280
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
Импульсный ток Iimp (10/350) (кА): 12,5
Импульсный ток Iimp (10/350) (кА) L/N: 12,5
Импульсный ток Iimp (10/350) (кА) N/PE: 12,5
Максимальный ток разряда Imax (8/20) (кА): 50
Максимальный ток разряда Imax (8/20) (кА) L/N: 50
Максимальный ток разряда Imax (8/20) (кА) N/PE: 50
Номинальный ток разряда In (8/20) (кА): 30
Номинальный ток разряда In (8/20) (кА) L/N: 30
Номинальный ток разряда In (8/20) (кА) N/PE: 30
Уровень напряжения защиты Up (kВ): 1,3
Уровень напряжения защиты Up (kВ) L/N: 1,3
Уровень напряжения защиты Up (kВ) N/PE: 1,3
Габарит: 3 модуля
Частота тока (Гц): 50
Род тока: AC
Количество фаз питающей сети: 3
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: I + II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Конфигурация системы заземления TN-C: да
Конфигурация системы заземления TN-S: нет
Конфигурация системы заземления TT: нет
Защищаемые проводники L/N: нет
Защищаемые проводники L/PE: нет
Защищаемые проводники L/PEN: да
Защищаемые проводники N/PE: нет
С контактом удаленной сигнализации: да
С индикатором состояния износа: да
С функцией гашения остаточного тока: нет
Тип оборудования: Ограничитель импульсных перенапряжений
Производитель
:
КЭАЗ
56 114.40 руб.
Быстрый просмотр
Устройства защиты от импульсных перенапряжений класса II предназначены для защиты от перенапряжений категории III, для которой установлено максимальное перенапряжение 4 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для отвода энергии импульсов перенапряжения в распределительной электросети объекта и устанавливаются, в основном, во второстепенных распределительных щитах.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройство защиты от импульсных перенапряжений класса II + III с типом полюса 1P и однофазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 17,5
Габариты изделия: Высота (мм): 90
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Номинальное напряжение переменного тока Un (В): 280
Максимальное длительное рабочее напряжение Uс (В): 280
Максимальное длительное рабочее напряжение Uс (В) L/N: 280
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
Максимальный ток разряда Imax (8/20) (кА): 40
Максимальный ток разряда Imax (8/20) (кА) L/N: 40
Максимальный ток разряда Imax (8/20) (кА) N/PE: 40
Номинальный ток разряда In (8/20) (кА): 20
Номинальный ток разряда In (8/20) (кА) L/N: 20
Номинальный ток разряда In (8/20) (кА) N/PE: 20
Уровень напряжения защиты Up (kВ): 1,45
Уровень напряжения защиты Up (kВ) L/N: 1,45
Уровень напряжения защиты Up (kВ) N/PE: 1,45
Габарит: 1 модуль
Частота тока (Гц): 50
Род тока: AC
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: да
Защищаемые проводники L/PEN: да
Защищаемые проводники N/PE: нет
С контактом удаленной сигнализации: нет
С индикатором состояния износа: да
С функцией гашения остаточного тока: нет
Тип оборудования: Сменный модуль
Производитель
:
КЭАЗ
7 568.40 руб.
Быстрый просмотр
Устройства защиты от импульсных перенапряжений (УЗИП) серии OptiDin ОМ КЭАЗ - выполняют функции ограничения перенапряжений и отвода импульсных токов и предназначены для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или импульсных перенапряжений при применении в сетях переменного тока частотой 50 Гц напряжением 230 В для однофазных электрических сетей и напряжением 400 В для трехфазных электрических сетей
Устройство защиты от импульсных перенапряжений класса I + II + III с типом полюса 1P+N и трехфазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 52,5
Габариты изделия: Высота (мм): 90
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Тип полюсов: 1P+N
Номинальное напряжение переменного тока Un (В): 385
Максимальное длительное рабочее напряжение Uс (В): 385
Максимальное длительное рабочее напряжение Uс (В) L/N: 385
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 385
Импульсный ток Iimp (10/350) (кА): 7
Импульсный ток Iimp (10/350) (кА) L/N: 7
Импульсный ток Iimp (10/350) (кА) N/PE: 7
Максимальный ток разряда Imax (8/20) (кА): 7
Максимальный ток разряда Imax (8/20) (кА) L/N: 7
Максимальный ток разряда Imax (8/20) (кА) N/PE: 7
Номинальный ток разряда In (8/20) (кА): 7
Номинальный ток разряда In (8/20) (кА) L/N: 7
Номинальный ток разряда In (8/20) (кА) N/PE: 7
Уровень напряжения защиты Up (kВ): 1,3
Уровень напряжения защиты Up (kВ) L/N: 1,3
Уровень напряжения защиты Up (kВ) N/PE: 1,3
Габарит: 3 модуля
Частота тока (Гц): 50
Род тока: AC
Количество фаз питающей сети: 3
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: I + II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Конфигурация системы заземления TN-C: да
Конфигурация системы заземления TN-S: нет
Конфигурация системы заземления TT: нет
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: нет
Защищаемые проводники L/PEN: нет
Защищаемые проводники N/PE: да
С контактом удаленной сигнализации: да
С индикатором состояния износа: да
С функцией гашения остаточного тока: нет
Тип оборудования: Ограничитель импульсных перенапряжений
Производитель
:
КЭАЗ
63 813.60 руб.
Быстрый просмотр
0
0
Устройства защиты от импульсных перенапряжений (УЗИП) серии OptiDin ОМ КЭАЗ - выполняют функции ограничения перенапряжений и отвода импульсных токов и предназначены для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или импульсных перенапряжений при применении в сетях переменного тока частотой 50 Гц напряжением 230 В для однофазных электрических сетей и напряжением 400 В для трехфазных электрических сетей
Устройство защиты от импульсных перенапряжений класса I + II + III с типом полюса N и однофазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 17,5
Габариты изделия: Высота (мм): 90
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Номинальное напряжение переменного тока Un (В): 280
Максимальное длительное рабочее напряжение Uс (В): 280
Максимальное длительное рабочее напряжение Uс (В) L/N: 280
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
Импульсный ток Iimp (10/350) (кА): 12,5
Импульсный ток Iimp (10/350) (кА) L/N: 12,5
Импульсный ток Iimp (10/350) (кА) N/PE: 12,5
Максимальный ток разряда Imax (8/20) (кА): 50
Максимальный ток разряда Imax (8/20) (кА) L/N: 50
Максимальный ток разряда Imax (8/20) (кА) N/PE: 50
Номинальный ток разряда In (8/20) (кА): 30
Номинальный ток разряда In (8/20) (кА) L/N: 30
Номинальный ток разряда In (8/20) (кА) N/PE: 30
Уровень напряжения защиты Up (kВ): 1,3
Уровень напряжения защиты Up (kВ) L/N: 1,3
Уровень напряжения защиты Up (kВ) N/PE: 1,3
Габарит: 1 модуль
Частота тока (Гц): 50
Род тока: AC
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: I + II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: нет
Защищаемые проводники L/PEN: нет
Защищаемые проводники N/PE: да
С контактом удаленной сигнализации: нет
С индикатором состояния износа: да
С функцией гашения остаточного тока: нет
Тип оборудования: Сменный модуль
Производитель
:
КЭАЗ
15 153.60 руб.
Быстрый просмотр
Устройства защиты от импульсных перенапряжений (УЗИП) серии OptiDin ОМ КЭАЗ - выполняют функции ограничения перенапряжений и отвода импульсных токов и предназначены для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или импульсных перенапряжений при применении в сетях переменного тока частотой 50 Гц напряжением 230 В для однофазных электрических сетей и напряжением 400 В для трехфазных электрических сетей
Устройство защиты от импульсных перенапряжений класса I + II + III с типом полюса 3P+N и трехфазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 70
Габариты изделия: Высота (мм): 97
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Тип полюсов: 3P+N
Номинальное напряжение переменного тока Un (В): 230
Максимальное длительное рабочее напряжение Uс (В): 280
Максимальное длительное рабочее напряжение Uс (В) L/N: 280
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
Импульсный ток Iimp (10/350) (кА): 12,5
Импульсный ток Iimp (10/350) (кА) L/N: 12,5
Импульсный ток Iimp (10/350) (кА) N/PE: 12,5
Максимальный ток разряда Imax (8/20) (кА): 50
Максимальный ток разряда Imax (8/20) (кА) L/N: 50
Максимальный ток разряда Imax (8/20) (кА) N/PE: 50
Номинальный ток разряда In (8/20) (кА): 30
Номинальный ток разряда In (8/20) (кА) L/N: 30
Номинальный ток разряда In (8/20) (кА) N/PE: 30
Уровень напряжения защиты Up (kВ): 1,3
Уровень напряжения защиты Up (kВ) L/N: 1,3
Уровень напряжения защиты Up (kВ) N/PE: 1,3
Габарит: 4 модуля
Частота тока (Гц): 50
Род тока: AC
Количество фаз питающей сети: 3
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: I + II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Конфигурация системы заземления TN-C: нет
Конфигурация системы заземления TN-S: да
Конфигурация системы заземления TT: да
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: нет
Защищаемые проводники L/PEN: нет
Защищаемые проводники N/PE: да
С контактом удаленной сигнализации: да
С индикатором состояния износа: нет
С функцией гашения остаточного тока: нет
Тип оборудования: Ограничитель импульсных перенапряжений
Производитель
:
КЭАЗ
63 510 руб.
Быстрый просмотр
0
0
Устройства защиты от импульсных перенапряжений (УЗИП) серии OptiDin ОМ КЭАЗ - выполняют функции ограничения перенапряжений и отвода импульсных токов и предназначены для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или импульсных перенапряжений при применении в сетях переменного тока частотой 50 Гц напряжением 230 В для однофазных электрических сетей и напряжением 400 В для трехфазных электрических сетей
Устройство защиты от импульсных перенапряжений класса I + II + III с типом полюса 4P и трехфазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 70
Габариты изделия: Высота (мм): 97
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Тип полюсов: 4P
Номинальное напряжение переменного тока Un (В): 230
Максимальное длительное рабочее напряжение Uс (В): 280
Максимальное длительное рабочее напряжение Uс (В) L/N: 280
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
Импульсный ток Iimp (10/350) (кА): 12,5
Импульсный ток Iimp (10/350) (кА) L/N: 12,5
Импульсный ток Iimp (10/350) (кА) N/PE: 12,5
Максимальный ток разряда Imax (8/20) (кА): 50
Максимальный ток разряда Imax (8/20) (кА) L/N: 50
Максимальный ток разряда Imax (8/20) (кА) N/PE: 50
Номинальный ток разряда In (8/20) (кА): 30
Номинальный ток разряда In (8/20) (кА) L/N: 30
Номинальный ток разряда In (8/20) (кА) N/PE: 30
Уровень напряжения защиты Up (kВ): 1,3
Уровень напряжения защиты Up (kВ) L/N: 1,3
Уровень напряжения защиты Up (kВ) N/PE: 1,3
Габарит: 4 модуля
Частота тока (Гц): 50
Род тока: AC
Количество фаз питающей сети: 3
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: I + II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Конфигурация системы заземления TN-C: нет
Конфигурация системы заземления TN-S: да
Конфигурация системы заземления TT: да
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: да
Защищаемые проводники L/PEN: нет
Защищаемые проводники N/PE: нет
С контактом удаленной сигнализации: да
С индикатором состояния износа: нет
С функцией гашения остаточного тока: нет
Тип оборудования: Ограничитель импульсных перенапряжений
Производитель
:
КЭАЗ
63 861.60 руб.
Быстрый просмотр
Устройства защиты от импульсных перенапряжений класса II предназначены для защиты от перенапряжений категории III, для которой установлено максимальное перенапряжение 4 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для отвода энергии импульсов перенапряжения в распределительной электросети объекта и устанавливаются, в основном, во второстепенных распределительных щитах.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройство защиты от импульсных перенапряжений класса II + III с типом полюса 4P и трехфазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 70
Габариты изделия: Высота (мм): 90
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Тип полюсов: 4P
Номинальное напряжение переменного тока Un (В): 230
Максимальное длительное рабочее напряжение Uс (В): 280
Максимальное длительное рабочее напряжение Uс (В) L/N: 280
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
Максимальный ток разряда Imax (8/20) (кА): 40
Максимальный ток разряда Imax (8/20) (кА) L/N: 40
Максимальный ток разряда Imax (8/20) (кА) N/PE: 40
Номинальный ток разряда In (8/20) (кА): 20
Номинальный ток разряда In (8/20) (кА) L/N: 20
Номинальный ток разряда In (8/20) (кА) N/PE: 20
Уровень напряжения защиты Up (kВ): 1,45
Уровень напряжения защиты Up (kВ) L/N: 1,45
Уровень напряжения защиты Up (kВ) N/PE: 1,45
Габарит: 4 модуля
Частота тока (Гц): 50
Род тока: AC
Количество фаз питающей сети: 3
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Конфигурация системы заземления TN-C: нет
Конфигурация системы заземления TN-S: да
Конфигурация системы заземления TT: да
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: да
Защищаемые проводники L/PEN: нет
Защищаемые проводники N/PE: нет
С контактом удаленной сигнализации: нет
С индикатором состояния износа: нет
С функцией гашения остаточного тока: нет
Тип оборудования: Ограничитель импульсных перенапряжений
Производитель
:
КЭАЗ
41 062.80 руб.
Быстрый просмотр
Устройства защиты от импульсных перенапряжений класса II предназначены для защиты от перенапряжений категории III, для которой установлено максимальное перенапряжение 4 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для отвода энергии импульсов перенапряжения в распределительной электросети объекта и устанавливаются, в основном, во второстепенных распределительных щитах.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройство защиты от импульсных перенапряжений класса II + III с типом полюса 1P и однофазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 17,5
Габариты изделия: Высота (мм): 90
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Тип полюсов: 1P
Номинальное напряжение переменного тока Un (В): 230
Максимальное длительное рабочее напряжение Uс (В): 280
Максимальное длительное рабочее напряжение Uс (В) L/N: 280
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
Максимальный ток разряда Imax (8/20) (кА): 40
Максимальный ток разряда Imax (8/20) (кА) L/N: 40
Максимальный ток разряда Imax (8/20) (кА) N/PE: 40
Номинальный ток разряда In (8/20) (кА): 20
Номинальный ток разряда In (8/20) (кА) L/N: 20
Номинальный ток разряда In (8/20) (кА) N/PE: 20
Уровень напряжения защиты Up (kВ): 1,45
Уровень напряжения защиты Up (kВ) L/N: 1,45
Уровень напряжения защиты Up (kВ) N/PE: 1,45
Габарит: 1 модуль
Частота тока (Гц): 50
Род тока: AC
Количество фаз питающей сети: 1
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Конфигурация системы заземления TN-C: да
Конфигурация системы заземления TN-S: да
Конфигурация системы заземления TT: да
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: да
Защищаемые проводники L/PEN: да
Защищаемые проводники N/PE: нет
С контактом удаленной сигнализации: нет
С индикатором состояния износа: нет
С функцией гашения остаточного тока: да
Тип оборудования: Ограничитель импульсных перенапряжений
Производитель
:
КЭАЗ
15 086.40 руб.
Быстрый просмотр
Устройства защиты от импульсных перенапряжений класса II предназначены для защиты от перенапряжений категории III, для которой установлено максимальное перенапряжение 4 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для отвода энергии импульсов перенапряжения в распределительной электросети объекта и устанавливаются, в основном, во второстепенных распределительных щитах.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройство защиты от импульсных перенапряжений класса II + III с типом полюса 1P и однофазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 17,5
Габариты изделия: Высота (мм): 90
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Тип полюсов: 1P
Номинальное напряжение переменного тока Un (В): 230
Максимальное длительное рабочее напряжение Uс (В): 280
Максимальное длительное рабочее напряжение Uс (В) L/N: 280
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
Максимальный ток разряда Imax (8/20) (кА): 40
Максимальный ток разряда Imax (8/20) (кА) L/N: 40
Максимальный ток разряда Imax (8/20) (кА) N/PE: 40
Номинальный ток разряда In (8/20) (кА): 20
Номинальный ток разряда In (8/20) (кА) L/N: 20
Номинальный ток разряда In (8/20) (кА) N/PE: 20
Уровень напряжения защиты Up (kВ): 1,45
Уровень напряжения защиты Up (kВ) L/N: 1,45
Уровень напряжения защиты Up (kВ) N/PE: 1,45
Габарит: 1 модуль
Частота тока (Гц): 50
Род тока: AC
Количество фаз питающей сети: 1
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Конфигурация системы заземления TN-C: да
Конфигурация системы заземления TN-S: да
Конфигурация системы заземления TT: да
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: да
Защищаемые проводники L/PEN: да
Защищаемые проводники N/PE: нет
С контактом удаленной сигнализации: нет
С индикатором состояния износа: да
С функцией гашения остаточного тока: нет
Тип оборудования: Ограничитель импульсных перенапряжений
Производитель
:
КЭАЗ
13 702.80 руб.
Быстрый просмотр
Устройства защиты от импульсных перенапряжений класса II предназначены для защиты от перенапряжений категории III, для которой установлено максимальное перенапряжение 4 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для отвода энергии импульсов перенапряжения в распределительной электросети объекта и устанавливаются, в основном, во второстепенных распределительных щитах.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройства защиты от импульсных перенапряжений OptiDin OM-II предназначены для отвода энергии импульсов перенапряжения в системах электроснабжения зданий. Они, как правило, устанавливаются во второстепенных распределительных щитах и содержат встроенный подключаемый варистор. Устройства защиты от импульсных перенапряжений OptiDin OM-II доступны как с дистанционной сигнализацией, так и без нее. Монтаж осуществляется на DIN-рейку 35 мм.
Устройство защиты от импульсных перенапряжений класса II + III с типом полюса 4P и трехфазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 70
Габариты изделия: Высота (мм): 90
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Тип полюсов: 4P
Номинальное напряжение переменного тока Un (В): 230
Максимальное длительное рабочее напряжение Uс (В): 280
Максимальное длительное рабочее напряжение Uс (В) L/N: 280
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
Максимальный ток разряда Imax (8/20) (кА): 40
Максимальный ток разряда Imax (8/20) (кА) L/N: 40
Максимальный ток разряда Imax (8/20) (кА) N/PE: 40
Номинальный ток разряда In (8/20) (кА): 20
Номинальный ток разряда In (8/20) (кА) L/N: 20
Номинальный ток разряда In (8/20) (кА) N/PE: 20
Уровень напряжения защиты Up (kВ): 1,45
Уровень напряжения защиты Up (kВ) L/N: 1,45
Уровень напряжения защиты Up (kВ) N/PE: 1,45
Габарит: 4 модуля
Частота тока (Гц): 50
Род тока: AC
Количество фаз питающей сети: 3
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Конфигурация системы заземления TN-C: нет
Конфигурация системы заземления TN-S: да
Конфигурация системы заземления TT: да
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: да
Защищаемые проводники L/PEN: нет
Защищаемые проводники N/PE: нет
С контактом удаленной сигнализации: нет
С индикатором состояния износа: да
С функцией гашения остаточного тока: нет
Тип оборудования: Ограничитель импульсных перенапряжений
Производитель
:
КЭАЗ
47 445.60 руб.
УЗИП ( устройства защиты от импульсных перенапряжений) - предназначены для защиты оборудования от бросков напряжения, дифференциальных перенапряжений и высокочастотных помех, вызванных ударом молнии или коммутационным перенапряжением.
Принцип действия состоит в том, что в нормальном рабочем режиме ток, протекающий через ограничитель перенапряжений, носит емкостной характер и составляет доли миллиампера. При возникновении волн перенапряжений варисторы ограничителя перенапряжений переходят в проводящее состояние, ток возрастает на несколько порядков, достигая сотен и тысяч ампер и ограничивая при этом дальнейшее нарастание напряжения на выводах. После прохождения волны перенапряжения ограничитель возвращается в непроводящее состояние.
Принцип действия состоит в том, что в нормальном рабочем режиме ток, протекающий через ограничитель перенапряжений, носит емкостной характер и составляет доли миллиампера. При возникновении волн перенапряжений варисторы ограничителя перенапряжений переходят в проводящее состояние, ток возрастает на несколько порядков, достигая сотен и тысяч ампер и ограничивая при этом дальнейшее нарастание напряжения на выводах. После прохождения волны перенапряжения ограничитель возвращается в непроводящее состояние.
