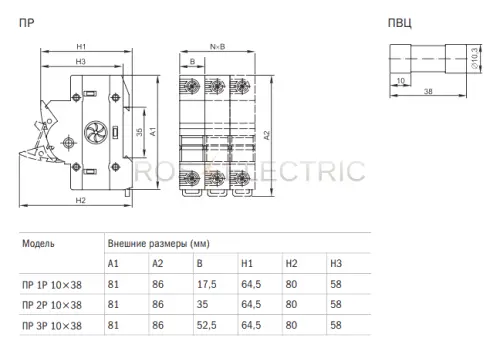

Типоисполнение устройства ПР 10х38
Число полюсов 1-3
Номинальное напряжение, В 230/400/500/660/690
Номинальная частота сети, Гц 50
Номинальный ток In, А* 32
Габарит плавкой вставки 10х38
Номинальное напряжение изоляции Ui, В 690
Номинальное импульсное выдерживаемое напряжение Uimp, кВ 6
Индикатор лампа неоновая
Максимальное сечение присоединяемых проводов, мм2 35
Категория применения АС 22В

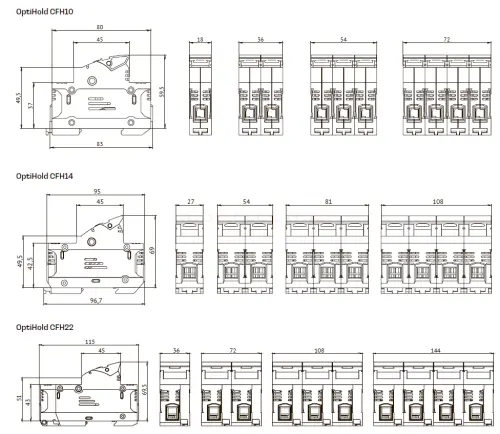

Предохранитель-разъединитель модульный OptiHold CFH14-50-3 на номинальный ток 50А, трехполюсного исполнения.Предохранители-разъединители модульные серии OptiHold CFH предназначен для установки вставок плавких цилиндрических, пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 690 В переменного тока номинальной частоты 50 и 60 Гц в устройствах распределения электрической энергии, эксплуатация которых должна осуществляться специально обученным персоналом.Аппараты соответствуют ГОСТ IEC 60947-1-2017, ГОСТ IEC 60947-3-2028
Классификация
Габариты и материалы
Электротехнические характеристики
Монтажные характеристики
Эксплуатационные характеристики
Дополнительные особенности
Предохранитель-разъединитель модульный OptiHold CFH22-100-3 на номинальный ток 100А, трехполюсного исполнения.Предохранители-разъединители модульные серии OptiHold CFH предназначен для установки вставок плавких цилиндрических, пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 690 В переменного тока номинальной частоты 50 и 60 Гц в устройствах распределения электрической энергии, эксплуатация которых должна осуществляться специально обученным персоналом.Аппараты соответствуют ГОСТ IEC 60947-1-2017, ГОСТ IEC 60947-3-2032
Классификация
Габариты и материалы
Электротехнические характеристики
Монтажные характеристики
Эксплуатационные характеристики
Дополнительные особенности
Применяется для установки плавких вставок цилиндрического или аналогичного типа и защиты электрических цепей от коротких замыканий и перегрузок.
Применение：
в распределительных панелях;
в шкафах распределительных силовых;
вводно-распределительных устройствах.
Материалы:
Материал корпуса: негорючий полиамид;
Материал контактной части: латунь;
Индикатор: неоновая лампа, красный цвет.
Преимущества:
Полная защита от случайного прикосновения;
Степень защиты IP20;
Установка на DIN-рейку 35 мм;
Встроенный в изделие светодиод, который мигает после перегорания предохранителя;
Возможность пломбирования в положении Вкл/Выкл;
Предохранитель-разъединитель модульный OptiHold CFH14-50-1 на номинальный ток 50А, однополюсного исполнения.Предохранители-разъединители модульные серии OptiHold CFH предназначен для установки вставок плавких цилиндрических, пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 690 В переменного тока номинальной частоты 50 и 60 Гц в устройствах распределения электрической энергии, эксплуатация которых должна осуществляться специально обученным персоналом.Аппараты соответствуют ГОСТ IEC 60947-1-2017, ГОСТ IEC 60947-3-2026
Классификация
Габариты и материалы
Электротехнические характеристики
Монтажные характеристики
Эксплуатационные характеристики
Дополнительные особенности
Предохранитель-разъединитель модульный OptiHold CFH14-50-2 на номинальный ток 50А, двухполюсного исполнения.Предохранители-разъединители модульные серии OptiHold CFH предназначен для установки вставок плавких цилиндрических, пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 690 В переменного тока номинальной частоты 50 и 60 Гц в устройствах распределения электрической энергии, эксплуатация которых должна осуществляться специально обученным персоналом.Аппараты соответствуют ГОСТ IEC 60947-1-2017, ГОСТ IEC 60947-3-2027
Классификация
Габариты и материалы
Электротехнические характеристики
Монтажные характеристики
Эксплуатационные характеристики
Дополнительные особенности
Предохранитель-разъединитель модульный OptiHold CFH14-50-4 на номинальный ток 50А, четырехполюсного исполнения.Предохранители-разъединители модульные серии OptiHold CFH предназначен для установки вставок плавких цилиндрических, пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 690 В переменного тока номинальной частоты 50 и 60 Гц в устройствах распределения электрической энергии, эксплуатация которых должна осуществляться специально обученным персоналом.Аппараты соответствуют ГОСТ IEC 60947-1-2017, ГОСТ IEC 60947-3-2029
Классификация
Габариты и материалы
Электротехнические характеристики
Монтажные характеристики
Эксплуатационные характеристики
Дополнительные особенности
Предохранитель-разъединитель модульный OptiHold CFH10-25-1 на номинальный ток 25А, однополюсного исполнения.Предохранители-разъединители модульные серии OptiHold CFH предназначен для установки вставок плавких цилиндрических, пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 690 В переменного тока номинальной частоты 50 и 60 Гц в устройствах распределения электрической энергии, эксплуатация которых должна осуществляться специально обученным персоналом.Аппараты соответствуют ГОСТ IEC 60947-1-2017, ГОСТ IEC 60947-3-2022
Классификация
Габариты и материалы
Электротехнические характеристики
Монтажные характеристики
Эксплуатационные характеристики
Дополнительные особенности
С индикатором срабатывания.
Материал аконечников плавких вставок:электротехническая медь с гальваническим покрытием олово-висмут.
Материал контактной группы/корпуса: электротехническая медь/АБС-пластик.
Предохранитель-разъединитель модульный OptiHold CFH22-100-1 на номинальный ток 100А, однополюсного исполнения.Предохранители-разъединители модульные серии OptiHold CFH предназначен для установки вставок плавких цилиндрических, пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 690 В переменного тока номинальной частоты 50 и 60 Гц в устройствах распределения электрической энергии, эксплуатация которых должна осуществляться специально обученным персоналом.Аппараты соответствуют ГОСТ IEC 60947-1-2017, ГОСТ IEC 60947-3-2030
Классификация
Габариты и материалы
Электротехнические характеристики
Монтажные характеристики
Эксплуатационные характеристики
Дополнительные особенности
Применяется для установки плавких вставок цилиндрического или аналогичного типа и защиты электрических цепей от коротких замыканий и перегрузок.
Применение：
в распределительных панелях;
в шкафах распределительных силовых;
вводно-распределительных устройствах.
Материалы:
Материал корпуса: негорючий полиамид;
Материал контактной части: латунь;
Индикатор: неоновая лампа, красный цвет.
Преимущества:
Полная защита от случайного прикосновения;
Степень защиты IP20;
Установка на DIN-рейку 35 мм;
Встроенный в изделие светодиод, который мигает после перегорания предохранителя;
Возможность пломбирования в положении Вкл/Выкл;
Типоисполнение устройства ПР 10х38
Число полюсов 1-3
Номинальное напряжение, В 230/400/500/660/690
Номинальная частота сети, Гц 50
Номинальный ток In, А* 32
Габарит плавкой вставки 10х38
Номинальное напряжение изоляции Ui, В 690
Номинальное импульсное выдерживаемое напряжение Uimp, кВ 6
Индикатор лампа неоновая
Максимальное сечение присоединяемых проводов, мм2 35
Категория применения АС 22В
Предохранитель-разъединитель модульный OptiHold CFH22-100-4 на номинальный ток 100А, четырехполюсного исполнения.Предохранители-разъединители модульные серии OptiHold CFH предназначен для установки вставок плавких цилиндрических, пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 690 В переменного тока номинальной частоты 50 и 60 Гц в устройствах распределения электрической энергии, эксплуатация которых должна осуществляться специально обученным персоналом.Аппараты соответствуют ГОСТ IEC 60947-1-2017, ГОСТ IEC 60947-3-2033
Классификация
Габариты и материалы
Электротехнические характеристики
Монтажные характеристики
Эксплуатационные характеристики
Дополнительные особенности
Предохранитель-разъединитель модульный OptiHold CFH10-25-3 на номинальный ток 25А, трехполюсного исполнения.Предохранители-разъединители модульные серии OptiHold CFH предназначен для установки вставок плавких цилиндрических, пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 690 В переменного тока номинальной частоты 50 и 60 Гц в устройствах распределения электрической энергии, эксплуатация которых должна осуществляться специально обученным персоналом.Аппараты соответствуют ГОСТ IEC 60947-1-2017, ГОСТ IEC 60947-3-2024
Классификация
Габариты и материалы
Электротехнические характеристики
Монтажные характеристики
Эксплуатационные характеристики
Дополнительные особенности
Номинальный ток, А:63;
Габаритные и установочные размеры (ШxГ), мм:14x51;
Количество полюсов:2;
Номинальное напряжение, В:500;
Материал:Пластик;
Способ монтажа:DIN-рейка;
Применяется для установки плавких вставок цилиндрического или аналогичного типа и защиты электрических цепей от коротких замыканий и перегрузок.
Применение：
в распределительных панелях;
в шкафах распределительных силовых;
вводно-распределительных устройствах.
Материалы:
Материал корпуса: негорючий полиамид;
Материал контактной части: латунь;
Индикатор: неоновая лампа, красный цвет.
Преимущества:
Полная защита от случайного прикосновения;
Степень защиты IP20;
Установка на DIN-рейку 35 мм;
Встроенный в изделие светодиод, который мигает после перегорания предохранителя;
Возможность пломбирования в положении Вкл/Выкл;
С индикатором срабатывания.
Ном. отключающая способность: 100кА при 500 В.
Рабочее положение: любое, но предпочтительнее вертикальное.
Типоисполнение устройства ПР 10х38
Число полюсов 1-3
Номинальное напряжение, В 230/400/500/660/690
Номинальная частота сети, Гц 50
Номинальный ток In, А* 32
Габарит плавкой вставки 10х38
Номинальное напряжение изоляции Ui, В 690
Номинальное импульсное выдерживаемое напряжение Uimp, кВ 6
Индикатор лампа неоновая
Максимальное сечение присоединяемых проводов, мм2 35
Категория применения АС 22В
Номинальный ток, А:32;
Габаритные и установочные размеры (ШxГ), мм:10x38;
Количество полюсов:3;
Номинальное напряжение, В:500;
Материал:Пластик;
Способ монтажа:DIN-рейка;
Номинальный ток, А:32;
Габаритные и установочные размеры (ШxГ), мм:10x38;
Количество полюсов:2;
Номинальное напряжение, В:500;
Материал:Пластик;
Способ монтажа:DIN-рейка;
