Измерительный трансформатор тока подсерии ТТК-60 с номинальной мощностью нагрузки 0.015 кВА, номинальным первичным током 600 А и максимально возможной погрешностью 0,5S .
Классификация
Габариты и материалы
Электротехнические характеристики
Монтажные характеристики
Эксплуатационные характеристики
Дополнительные особенности
Измерительный трансформатор тока подсерии ТТК-85 с номинальной мощностью нагрузки 0.015 кВА, номинальным первичным током 800 А и максимально возможной погрешностью 0,5S .
Классификация
Габариты и материалы
Электротехнические характеристики
Монтажные характеристики
Эксплуатационные характеристики
Дополнительные особенности
Измерительный трансформатор тока подсерии ТТК-А с номинальной мощностью нагрузки 0.005 кВА, номинальным первичным током 10 А и максимально возможной погрешностью 0,5S .
Классификация
Габариты и материалы
Электротехнические характеристики
Эксплуатационные характеристики
Дополнительные особенности
Измерительный трансформатор тока подсерии ТТК-60 с номинальной мощностью нагрузки 0.01 кВА, номинальным первичным током 1000 А и максимально возможной погрешностью 0,5S .
Классификация
Габариты и материалы
Электротехнические характеристики
Монтажные характеристики
Эксплуатационные характеристики
Дополнительные особенности
Измерительный трансформатор тока подсерии ТТК-А с номинальной мощностью нагрузки 0.005 кВА, номинальным первичным током 5 А и максимально возможной погрешностью 0,5 .
Классификация
Габариты и материалы
Электротехнические характеристики
Эксплуатационные характеристики
Дополнительные особенности
Измерительный трансформатор тока подсерии ТТК-125 с номинальной мощностью нагрузки 0.015 кВА, номинальным первичным током 3000 А и максимально возможной погрешностью 0,5S .
Классификация
Габариты и материалы
Электротехнические характеристики
Монтажные характеристики
Эксплуатационные характеристики
Дополнительные особенности
Измерительный трансформатор тока подсерии ТТК-А с номинальной мощностью нагрузки 0.005 кВА, номинальным первичным током 40 А и максимально возможной погрешностью 0,5S .
Классификация
Габариты и материалы
Электротехнические характеристики
Эксплуатационные характеристики
Дополнительные особенности
Измерительный трансформатор тока подсерии ТТК-100 с номинальной мощностью нагрузки 0.01 кВА, номинальным первичным током 2500 А и максимально возможной погрешностью 0,5 .
Классификация
Габариты и материалы
Электротехнические характеристики
Монтажные характеристики
Эксплуатационные характеристики
Дополнительные особенности
Измерительный трансформатор тока подсерии ТТК-А с номинальной мощностью нагрузки 0.005 кВА, номинальным первичным током 10 А и максимально возможной погрешностью 0,5 .
Классификация
Габариты и материалы
Электротехнические характеристики
Эксплуатационные характеристики
Дополнительные особенности
Измерительный трансформатор тока подсерии ТТК-125 с номинальной мощностью нагрузки 0.015 кВА, номинальным первичным током 1500 А и максимально возможной погрешностью 0,5S .
Классификация
Габариты и материалы
Электротехнические характеристики
Монтажные характеристики
Эксплуатационные характеристики
Дополнительные особенности

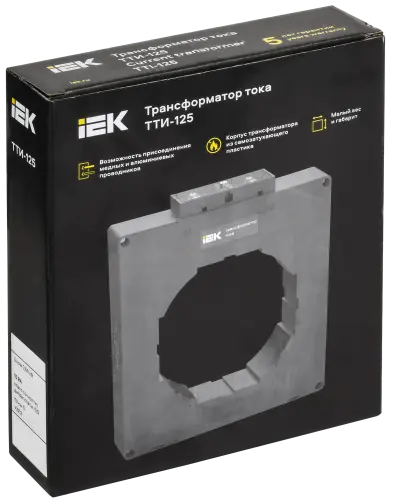

Трансформатор тока ТТИ-125 МПИ08 IEK — предназначен для применения в схемах учета электроэнергии при расчетах с потребителями, в системах коммерческого учета, а также для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления.
Модель соответствует требованиям ГОСТ 7746. Корпус трансформатора выполнен из самозатухающего пластика, что обеспечивает дополнительную пожарную безопасность.
Основные технические характеристики
- Модель/исполнение: преобразователь тока с первичной обмоткой
- Номинальный первичный ток: 4000 А
- Номинальный вторичный ток: 5 А
- Класс точности: 0,5
- Номинальная вторичная полная мощность: 15 ВА
- Номинальное напряжение: 660 В
- Наибольшее рабочее напряжение: 0,72 кВ
- Номинальная частота: 50 Гц
- Фактор ограничения перенапряжения: FS 5
- Номинальный коэффициент безопасности вторичной обмотки (Кбном): 5
- Диаметр проёма: 132 мм
- С медной шиной: Нет
- Установка на защёлках: Нет
- Вторичное подключение: винтовое соединение
- С защитой от прикосновения: Да
- Калиброванный: Да
- Количество первичных входов: 1
- Степень защиты: IP20
- Климатическое исполнение: УХЛ3
- Температура эксплуатации: от –45 до +50 °С
- Рабочее положение: любое
- Межповерочный интервал: 8 лет
- Срок службы: 25 лет
- Гарантия: 5 лет
Комплект поставки
- Трансформатор тока – 1 шт.
- Крышка для защиты клемм вторичной обмотки – 1 шт.
- Скоба для крепления шины в окне трансформатора
- Винты и гайки для крепления проводников
Дополнительные преимущества:
Трансформаторы ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора. В комплект поставки входит крышка для защиты клемм вторичной обмотки, что делает монтаж безопасным и удобным. Все трансформаторы проходят первичную поверку, факт прохождения которой фиксируется оттиском поверительного клейма на корпусе и в паспорте изделия. Класс точности 0,5 гарантирует достоверность данных учёта, что особенно важно для объектов с повышенными требованиями к энергоэффективности.
Измерительный трансформатор тока подсерии ТТК-125 с номинальной мощностью нагрузки 0.01 кВА, номинальным первичным током 2500 А и максимально возможной погрешностью 0,5S .
Классификация
Габариты и материалы
Электротехнические характеристики
Монтажные характеристики
Эксплуатационные характеристики
Дополнительные особенности
Трансформатор серии ТОП IEK — предназначен для работы в системах коммерческого и технического учёта электроэнергии, а также для передачи сигналов измерительной информации приборам защиты и автоматики.
Модель выпускается в надёжном пластиковом корпусе из самозатухающего материала и полностью соответствует требованиям ГОСТ 7746. Трансформатор включён в Госреестр средств измерений (№ 58386-20), что подтверждает его высокую точность и пригодность для расчётов с потребителями.
Основные технические характеристики:
Тип трансформатора: с шиной (комплектуется медной лужёной шиной для медных и алюминиевых проводников)
Номинальный первичный ток: 120 А
Номинальный вторичный ток: 5 А
Класс точности: 0,5
Номинальная полная вторичная мощность: 10 ВА
Номинальное напряжение: 660 В
Степень защиты: IP20
Климатическое исполнение: УХЛ3 (от –45 до +50 °С)
Межповерочный интервал: 8 лет
Срок службы: 40 лет
Гарантия: 5 лет
Дополнительно: компактные габариты, малый вес, комплектная крышка для клемм, крепёж и цветные наклейки для маркировки фаз — всё это упрощает монтаж и повышает безопасность эксплуатации.

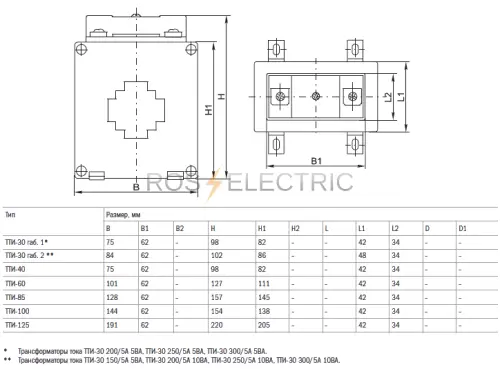

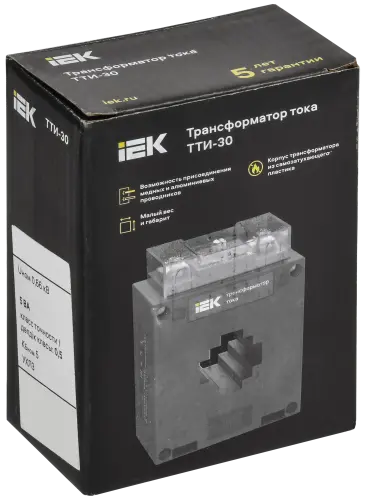

Трансформатор тока ТТИ-30 МПИ08 IEK — предназначен для применения в схемах учета электроэнергии при расчетах с потребителями, в системах коммерческого учета, а также для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления.
Модель полностью соответствует требованиям ГОСТ 7746. Корпус трансформатора выполнен из самозатухающего пластика, что обеспечивает дополнительную пожарную безопасность.
Основные технические характеристики:
Модель/исполнение: преобразователь тока с первичной обмоткой
Номинальный первичный ток: 100 А
Номинальный вторичный ток: 5 А
Класс точности: 0,5S
Номинальная вторичная полная мощность: 5 ВА
Номинальное напряжение: 660 В
Наибольшее рабочее напряжение: 0,72 кВ
Номинальная частота: 50 Гц
Фактор ограничения перенапряжения: FS 5
Номинальный коэффициент безопасности вторичной обмотки (Кбном): 5
Диаметр проёма: 28 мм
С медной шиной: Нет
Установка на защёлках: Нет
Вторичное подключение: винтовое соединение
С защитой от прикосновения: Да
Калиброванный: Да
Количество первичных входов: 1
Степень защиты: IP20
Климатическое исполнение: УХЛ3
Температура эксплуатации: от –45 до +50 °С
Рабочее положение: любое
Межповерочный интервал: 8 лет
Срок службы: 25 лет
Гарантия: 5 лет
Комплект поставки:
Трансформатор тока – 1 шт.
Крышка для защиты клемм вторичной обмотки – 1 шт.
Винты и гайки для крепления проводников
Скоба для крепления шины в окне трансформатора
Дополнительные преимущества: в комплект поставки входит крышка для защиты клемм вторичной обмотки, что делает монтаж безопасным и удобным. Трансформаторы ТТИ-30 комплектуются скобой для крепления шины в окне трансформатора. Все трансформаторы проходят первичную поверку, факт прохождения которой фиксируется оттиском поверительного клейма на корпусе и в паспорте изделия. Класс точности 0,5 гарантирует достоверность данных учёта, что особенно важно для объектов с повышенными требованиями к энергоэффективности.
Трансформатор серии ТОП IEK — предназначен для работы в системах коммерческого и технического учёта электроэнергии, а также для передачи сигналов измерительной информации приборам защиты и автоматики.
Модель выпускается в надёжном пластиковом корпусе из самозатухающего материала и полностью соответствует требованиям ГОСТ 7746. Трансформатор включён в Госреестр средств измерений (№ 58386-20), что подтверждает его высокую точность и пригодность для расчётов с потребителями.
Основные технические характеристики:
Тип трансформатора: с шиной (комплектуется медной лужёной шиной для медных и алюминиевых проводников)
Номинальный первичный ток: 100 А
Номинальный вторичный ток: 5 А
Класс точности: 0,5
Номинальная полная вторичная мощность: 10 ВА
Номинальное напряжение: 660 В
Степень защиты: IP20
Климатическое исполнение: УХЛ3 (от –45 до +50 °С)
Межповерочный интервал: 8 лет
Срок службы: 40 лет
Гарантия: 5 лет
Дополнительно: компактные габариты, малый вес, комплектная крышка для клемм, крепёж и цветные наклейки для маркировки фаз — всё это упрощает монтаж и повышает безопасность эксплуатации.
