Устройства защитного отключения (ВДТ) предназначены для применения в однофазных и трехфазных электрических цепях переменного тока частоты 50/60 Гц с глухозаземлённой нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже при критически низком напряжении.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже при критически низком напряжении.
2 полюсное устройство защитного отключения на номинальный ток 25 А, номинальный отключающий дифференциальный ток 30 мА, с типом рабочей характеристики в случае дифференциального тока АС, и номинальным рабочим напряжением переменного тока 230 В.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 35,5
Габариты изделия: Высота (мм): 88
Габариты изделия: Глубина (мм): 74,9
Электротехнические характеристики
Номинальный условный ток короткого замыкания Inc, А: 4 500
Количество полюсов: 2
Номинальный ток In (А): 25
Габарит: 2 модуля
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Номинальный отключающий дифференциальный ток (мА): 30
Номинальное импульсное напряжение Uimp (кВ): 4
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: нет
Тип тока утечки: AC
Селективная защита: нет
Отключение нейтрали (N): да
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 35
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +60°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61008-1, ГЖИК.641249.024ТУ
Дополнительное оборудование: нет
Тип оборудования: ВДТ без защиты от сверхтоков
Сегмент РЖД: нет
Производитель
:
КЭАЗ
2 653.20 руб.
Быстрый просмотр

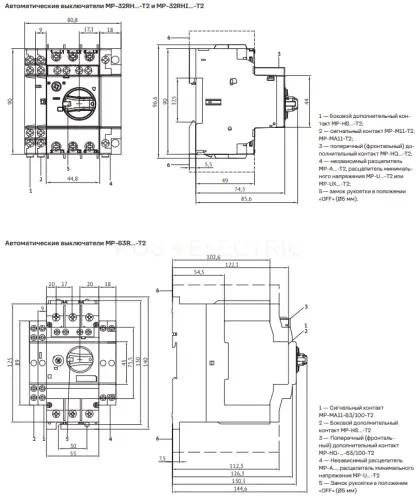

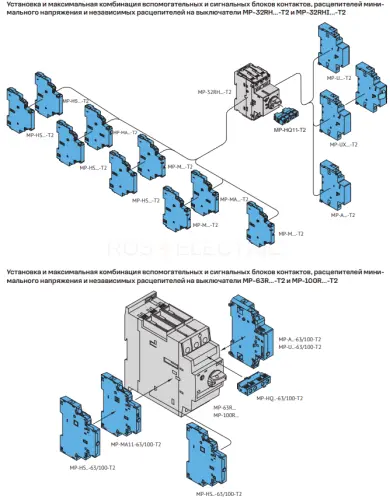

Автоматические выключатели защиты электродвигателя OptiStart MP КЭАЗ - предназначены для защиты электродвигателей от токов короткого замыкания, перегрузки и двухфазного режима работы, а также применяются для их пуска и останова.
Автоматический 3 полюсный выключатель защиты двигателя 10А класса теплового расцепителя переменного тока с предельной коммутационной способностью при переменном токе кА на номинальный ток 1 А с уставкой расцепителей токов короткого замыкания 13 и диапазоном регулировки теплового расцепителя 0,63-1 А.
Классификация
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 44,8
Габариты изделия: Высота (мм): 96,6
Габариты изделия: Глубина (мм): 91,1
Электротехнические характеристики
Мощность двигателя Р (kW) для AC3, V=690AC: 0,55
Мощность двигателя Р (kW) для AC3, V=400AC: 0,25
Мощность двигателя Р (kW) для AC3, V=230AC: 0,18
Количество полюсов: 3
Номинальный ток In (А): 1
Диапазон регулировки теплового расцепителя (А): 0,63-1
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Уставка расцепителей токов короткого замыкания: 13
Вид расцепителей: термомагнитный
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Класс теплового расцепителя: 10А
Номинальный продолжительный ток Iu (А): 1
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 100
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 230AC (кА): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 100
Предельная коммутационная способность переменного тока Icu при 230АС (кА): 100
Монтажные характеристики
Тип подключения: Винтовое соединение
Конструктивное исполнение: Встраиваемое устройство стационарной установки
Эксплуатационные характеристики
Степень защиты (IP): IP20
Категория применения IEC и номинальный ток: A/AC3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2, ГОСТ IEC 60947-4-1
Дополнительное оборудование: Нет
С интегрированным вспомогательным переключателем: Нет
С встроенным расцепителем пониженного напряжения: Нет
Тип оборудования: Выключатель автоматический
Производитель
:
КЭАЗ
16 324.80 руб.
Быстрый просмотр

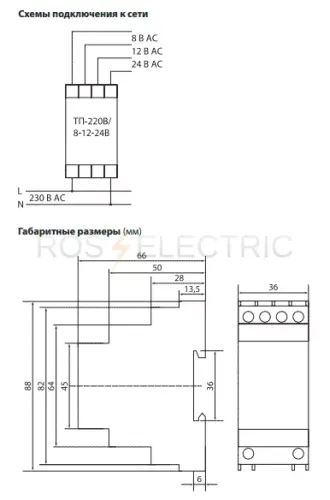

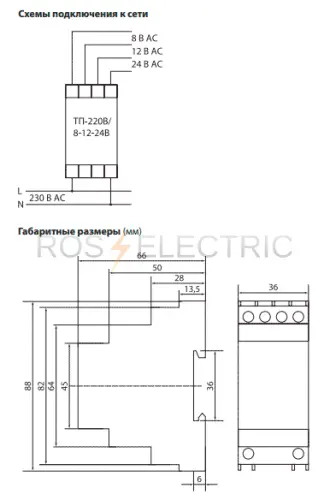

Трансформаторы понижающие (звонковые) ТП - предназначены для питания переменным пониженным напряжением звонков, устройств автоматики, домофонов, систем видеонаблюдения.
Напряжение первичной обмотки: 230В.
Напряжение вторичной обмотки: 8В, 12В, 24В ±3% (несколько контактов).
Мощность подключаемой нагрузки: 8ВА.
Режим работы: непрерывный.
Установка: на дин-рейку.
Напряжение первичной обмотки: 230В.
Напряжение вторичной обмотки: 8В, 12В, 24В ±3% (несколько контактов).
Мощность подключаемой нагрузки: 8ВА.
Режим работы: непрерывный.
Установка: на дин-рейку.
Напряжение вторичной обмотки
:
8/12/24В
Мощность подключаемой нагрузки
:
8ВА
Производитель
:
TDM
1 036 руб.
Быстрый просмотр

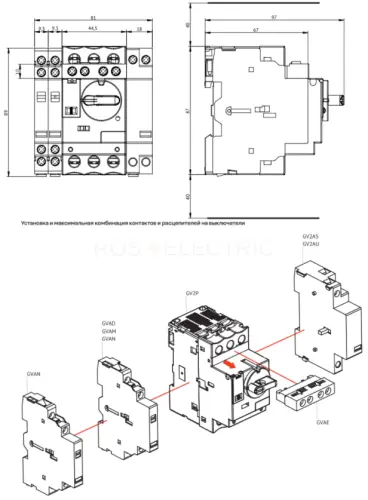

Выключатели автоматические защиты двигателя серии OptiStart P КЭАЗ - предназначены для использования в качестве комплектующих изделий в схемах управления электроприводами, главным образом в стационарных установках, и применяются для проведения тока в нормальном режиме, защиты асинхронных электродвигателей с короткозамкнутым ротором , а также контакторов и пускателей, управляющих ими, от токов, возникающих при коротком замыкании, перегрузках недопустимой продолжительности, выпадении одной фазы, а также для ручного пуска двигателей непосредственным подключением к сети и остановки с частотой не более 25 включений в час в цепях с номинальным напряжением до 690 В переменного тока частоты 50 и 60 Гц. Отличительными особенностями данной серии является высокая отключающая способность.
Автоматический трёхполюсный выключатель защиты двигателя 10А класса теплового расцепителя переменного тока с регулируемым диапазоном 0,1-0,16A, поворотной рукояткой управления и предельной коммутационной способностью при переменном токе 100 кА (400В) на номинальный ток 0,16А.
Габариты и материалы
Габариты изделия: Ширина (мм): 44,5
Габариты изделия: Высота (мм): 87
Габариты изделия: Глубина (мм): 97
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 0,16
Диапазон регулировки теплового расцепителя (А): 0,1-0,16
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Уставка расцепителей токов короткого замыкания: 1,5
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Количество главных замыкающих контактов: 3
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 100
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 230AC (кА): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 100
Предельная коммутационная способность переменного тока Icu при 230АС (кА): 100
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Тип подключения: Винтовое соединение
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -20°С до +60°С
Категория применения IEC и номинальный ток: A/AC3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ГОСТ IEC 60947-2, ГОСТ IEC 60947-4-1
Производитель
:
КЭАЗ
5 679.78 руб.
Быстрый просмотр
Устройства защитного отключения (ВДТ) предназначены для применения в однофазных и трехфазных электрических цепях переменного тока частоты 50/60 Гц с глухозаземлённой нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже при критически низком напряжении.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже при критически низком напряжении.
2 полюсное устройство защитного отключения на номинальный ток 40 А, номинальный отключающий дифференциальный ток 30 мА, с типом рабочей характеристики в случае дифференциального тока АС, и номинальным рабочим напряжением переменного тока 230 В.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 35,5
Габариты изделия: Высота (мм): 88
Габариты изделия: Глубина (мм): 74,9
Электротехнические характеристики
Номинальный условный ток короткого замыкания Inc, А: 4 500
Количество полюсов: 2
Номинальный ток In (А): 40
Габарит: 2 модуля
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Номинальный отключающий дифференциальный ток (мА): 30
Номинальное импульсное напряжение Uimp (кВ): 4
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: нет
Тип тока утечки: AC
Селективная защита: нет
Отключение нейтрали (N): да
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 35
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +60°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61008-1, ГЖИК.641249.024ТУ
Дополнительное оборудование: нет
Тип оборудования: ВДТ без защиты от сверхтоков
Сегмент РЖД: нет
Производитель
:
КЭАЗ
2 766 руб.
Быстрый просмотр
Устройство защитного отключения OptiDin DM63 предназначены для применения в электрических сетях переменного тока частоты 50 Гц с глухо заземлённой нейтралью номинальным напряжением не выше 400 В и номинальным током до 100 А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже отсутствии напряжения в сети.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже отсутствии напряжения в сети.
2 полюсное устройство защитного отключения на номинальный ток 100 А, номинальный отключающий дифференциальный ток 30 мА и рабочее напряжение переменного тока 230 В.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 35
Габариты изделия: Высота (мм): 83,4
Габариты изделия: Глубина (мм): 76,4
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 100
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Номинальный отключающий дифференциальный ток (мА): 30
Номинальное импульсное напряжение Uimp (кВ): 4
Тип защитной характеристики по дифферециальному току: А
Наличие защиты от сверхтоков: нет
Тип тока утечки: A
Селективная защита: нет
Отключение нейтрали (N): да
Общее количество полюсов: 2
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 35
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61008-1, ГЖИК.641249.015ТУ
Дополнительное оборудование: нет
Тип оборудования: ВДТ без защиты от сверхтоков
Сегмент РЖД: нет
Производитель
:
КЭАЗ
12 312 руб.
Быстрый просмотр
Устройство защитного отключения OptiDin DM63 предназначены для применения в электрических сетях переменного тока частоты 50 Гц с глухо заземлённой нейтралью номинальным напряжением не выше 400 В и номинальным током до 100 А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже отсутствии напряжения в сети.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже отсутствии напряжения в сети.
2 полюсное устройство защитного отключения на номинальный ток 40 А, номинальный отключающий дифференциальный ток 10 мА и рабочее напряжение переменного тока 230 В.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 35,5
Габариты изделия: Высота (мм): 83,4
Габариты изделия: Глубина (мм): 76,4
Электротехнические характеристики
Номинальный условный ток короткого замыкания Inc, А: 6 000
Количество полюсов: 2
Номинальный ток In (А): 40
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Номинальный отключающий дифференциальный ток (мА): 10
Номинальное импульсное напряжение Uimp (кВ): 4
Тип защитной характеристики по дифферециальному току: А
Наличие защиты от сверхтоков: нет
Тип тока утечки: A
Селективная защита: нет
Отключение нейтрали (N): да
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 35
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61008-1, ГЖИК.641249.015ТУ
Дополнительное оборудование: нет
Тип оборудования: ВДТ без защиты от сверхтоков
Сегмент РЖД: нет
Производитель
:
КЭАЗ
6 859.20 руб.
Быстрый просмотр
Устройство защитного отключения OptiDin DM63 предназначены для применения в электрических сетях переменного тока частоты 50 Гц с глухо заземлённой нейтралью номинальным напряжением не выше 400 В и номинальным током до 100 А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже отсутствии напряжения в сети.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже отсутствии напряжения в сети.
2 полюсное устройство защитного отключения на номинальный ток 100 А, номинальный отключающий дифференциальный ток 30 мА и рабочее напряжение переменного тока 230 В.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 5
Габариты изделия: Высота (мм): 83,4
Габариты изделия: Глубина (мм): 76,4
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 100
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Номинальный отключающий дифференциальный ток (мА): 30
Номинальное импульсное напряжение Uimp (кВ): 4
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: нет
Тип тока утечки: AC
Селективная защита: нет
Отключение нейтрали (N): да
Общее количество полюсов: 2
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 35
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61008-1, ГЖИК.641249.015ТУ
Дополнительное оборудование: нет
Тип оборудования: ВДТ без защиты от сверхтоков
Сегмент РЖД: нет
Производитель
:
КЭАЗ
9 470.40 руб.
Быстрый просмотр
Таймеры электронные серий ТЭ-02 и ТЭ-15 применяются в бытовых и промышленных электроустановках для автоматического включения/отключения питания различного электротех-
нического оборудования в установленное пользователем время и для отсчета интервалов времени.

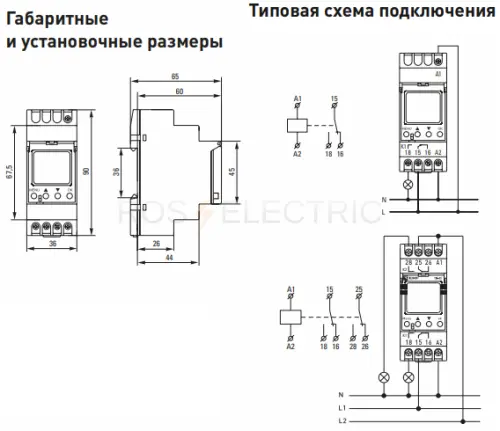

Поключение(монтаж на 35 мм DIN-рейку):
-однофазная нагрузка менее 16 А — подключение напрямую.
-однофазная нагрузка более или равная 16 А — подключение через контактор (электромагнитный пускатель).
-трехфазная нагрузка — подключение через контактор (электромагнитный пускатель). -Большой ЖК-дисплей (ТЭ-02).
-Защитная крышка (ТЭ-15).
-Прямое подключение до 16 А.
-До десяти рабочих программ. 1. Устройство и работа:
Микропроцессор таймера обеспечивает одновременно выполнение 10-ти циклов (ТЭ-02) и 8-и циклов (ТЭ-15) программ управления временем включения и отключения нагрузки. Программирование таймера осуществляется кнопками, расположенными на лицевой панели.
Таймер электронный ТЭ-02. Напряжение питания подается на зажимы «1» и «2». Нагрузка подключается к зажимам «3» и «4» (замыкающий контакт), и «3» и «5» (размыкающий контакт). Перед использованием таймер необходимо активировать посредством нажатия на отверстие на лицевой панели тонким металлическим стержнем (скрепкой).
Таймер электронный ТЭ-15. Напряжение питания подается на зажимы «1» и «2». Нагрузка подключается к зажимам «4» (общий), «5» (замыкающий контакт) и «3» (размыкающий).
Для выставления текущего времени и дня недели: нажмите на кнопку «время» и удерживая её последовательным нажатием на кнопки «час», «минуты» и «день» выставить необходимые значения.
2. Программирование:
Для программирования таймера: нажать на кнопку «программирование» — появится номер программы. Выставить последовательным нажатием на кнопки «час», «минуты» и «день» необходимые значения включения. Нажать на кнопку «программирование» второй раз — выставить последовательным нажатием на кнопки «час», «минуты» и «день» необходимые значения отключения. Далее, продолжить программирование, или нажав на кнопку «время» закончить его.
Для выбора режима работы нажимать на кнопку «ВКЛ/АВТО/ВЫКЛ».
«ВКЛ» — ручной режим «ВКЛЮЧЕНО»
«АВТО» — автоматическая работа
«ВЫКЛ» — ручной режим «ВЫКЛЮЧЕНО»
Для сброса всех настроек ТЭ-02 нажать на кнопку
«СБРОС», удерживая при этом нажатыми кнопки «ВРЕМЯ» и «ПРОГРАММИРОВАНИЕ».
Для сброса всех настроек для ТЭ-15 нажать на кнопку
«СБРОС».
нического оборудования в установленное пользователем время и для отсчета интервалов времени.
Поключение(монтаж на 35 мм DIN-рейку):
-однофазная нагрузка менее 16 А — подключение напрямую.
-однофазная нагрузка более или равная 16 А — подключение через контактор (электромагнитный пускатель).
-трехфазная нагрузка — подключение через контактор (электромагнитный пускатель). -Большой ЖК-дисплей (ТЭ-02).
-Защитная крышка (ТЭ-15).
-Прямое подключение до 16 А.
-До десяти рабочих программ. 1. Устройство и работа:
Микропроцессор таймера обеспечивает одновременно выполнение 10-ти циклов (ТЭ-02) и 8-и циклов (ТЭ-15) программ управления временем включения и отключения нагрузки. Программирование таймера осуществляется кнопками, расположенными на лицевой панели.
Таймер электронный ТЭ-02. Напряжение питания подается на зажимы «1» и «2». Нагрузка подключается к зажимам «3» и «4» (замыкающий контакт), и «3» и «5» (размыкающий контакт). Перед использованием таймер необходимо активировать посредством нажатия на отверстие на лицевой панели тонким металлическим стержнем (скрепкой).
Таймер электронный ТЭ-15. Напряжение питания подается на зажимы «1» и «2». Нагрузка подключается к зажимам «4» (общий), «5» (замыкающий контакт) и «3» (размыкающий).
Для выставления текущего времени и дня недели: нажмите на кнопку «время» и удерживая её последовательным нажатием на кнопки «час», «минуты» и «день» выставить необходимые значения.
2. Программирование:
Для программирования таймера: нажать на кнопку «программирование» — появится номер программы. Выставить последовательным нажатием на кнопки «час», «минуты» и «день» необходимые значения включения. Нажать на кнопку «программирование» второй раз — выставить последовательным нажатием на кнопки «час», «минуты» и «день» необходимые значения отключения. Далее, продолжить программирование, или нажав на кнопку «время» закончить его.
Для выбора режима работы нажимать на кнопку «ВКЛ/АВТО/ВЫКЛ».
«ВКЛ» — ручной режим «ВКЛЮЧЕНО»
«АВТО» — автоматическая работа
«ВЫКЛ» — ручной режим «ВЫКЛЮЧЕНО»
Для сброса всех настроек ТЭ-02 нажать на кнопку
«СБРОС», удерживая при этом нажатыми кнопки «ВРЕМЯ» и «ПРОГРАММИРОВАНИЕ».
Для сброса всех настроек для ТЭ-15 нажать на кнопку
«СБРОС».
Производитель
:
EKF
2 362.89 руб.
Быстрый просмотр
Устройство защитного отключения OptiDin DM63 предназначены для применения в электрических сетях переменного тока частоты 50 Гц с глухо заземлённой нейтралью номинальным напряжением не выше 400 В и номинальным током до 100 А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже отсутствии напряжения в сети.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже отсутствии напряжения в сети.
2 полюсное устройство защитного отключения на номинальный ток 63 А, номинальный отключающий дифференциальный ток 10 мА и рабочее напряжение переменного тока 230 В.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 35,5
Габариты изделия: Высота (мм): 83,4
Габариты изделия: Глубина (мм): 76,4
Электротехнические характеристики
Номинальный условный ток короткого замыкания Inc, А: 6 000
Количество полюсов: 2
Номинальный ток In (А): 63
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Номинальный отключающий дифференциальный ток (мА): 10
Номинальное импульсное напряжение Uimp (кВ): 4
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: нет
Тип тока утечки: AC
Селективная защита: нет
Отключение нейтрали (N): да
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 35
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61008-1, ГЖИК.641249.015ТУ
Дополнительное оборудование: нет
Тип оборудования: ВДТ без защиты от сверхтоков
Сегмент РЖД: нет
Производитель
:
КЭАЗ
6 573.60 руб.
Быстрый просмотр
Устройство защитного отключения OptiDin DM63 предназначены для применения в электрических сетях переменного тока частоты 50 Гц с глухо заземлённой нейтралью номинальным напряжением не выше 400 В и номинальным током до 100 А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже отсутствии напряжения в сети.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже отсутствии напряжения в сети.
2 полюсное устройство защитного отключения на номинальный ток 25 А, номинальный отключающий дифференциальный ток 10 мА и рабочее напряжение переменного тока 230 В.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 35,5
Габариты изделия: Высота (мм): 83,4
Габариты изделия: Глубина (мм): 76,4
Электротехнические характеристики
Номинальный условный ток короткого замыкания Inc, А: 6 000
Количество полюсов: 2
Номинальный ток In (А): 25
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Номинальный отключающий дифференциальный ток (мА): 10
Номинальное импульсное напряжение Uimp (кВ): 4
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: нет
Тип тока утечки: AC
Селективная защита: нет
Отключение нейтрали (N): да
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 35
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61008-1, ГЖИК.641249.015ТУ
Дополнительное оборудование: нет
Тип оборудования: ВДТ без защиты от сверхтоков
Сегмент РЖД: нет
Производитель
:
КЭАЗ
4 641.60 руб.
Быстрый просмотр
0
0
УЗДП OptiDin применяются в однофазных электрических цепях переменного тока частоты 50/60 Гц с глухозаземлённой нейтралью номинальным напряжением не выше 230 В и номинальными токами до 40 А.
Назначения УЗДП:
- автоматическое предупреждения пожаров, возникающих вследствие:
- дугового пробоя (электрической дуги) происходящего при механических повреждениях кабеля или его изоляции, старении изоляции, дефектах кабеля, ослабленных контактах в скрутках и клеммах,
- протекания токов утечки и замыканий на землю,
- перегрузки и короткого замыкания;
- защита людей от поражения электрическим током (токов утечки) при прикосновении к токоведущим частям, находящимся под напряжением;
- защита электроустановок при повышении напряжения питающей сети; - оперативное включение и отключение электрических цепей.
Назначения УЗДП:
- автоматическое предупреждения пожаров, возникающих вследствие:
- дугового пробоя (электрической дуги) происходящего при механических повреждениях кабеля или его изоляции, старении изоляции, дефектах кабеля, ослабленных контактах в скрутках и клеммах,
- протекания токов утечки и замыканий на землю,
- перегрузки и короткого замыкания;
- защита людей от поражения электрическим током (токов утечки) при прикосновении к токоведущим частям, находящимся под напряжением;
- защита электроустановок при повышении напряжения питающей сети; - оперативное включение и отключение электрических цепей.
Устройство защиты от дугового пробоя с АВДТ и защитой от повышенного напряжения на номинальный ток 10 A и номинальный отключающий дифференциальный ток 30 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 52,8
Габариты изделия: Высота (мм): 87
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 10
Габарит: 3 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 6
Номинальный отключающий дифференциальный ток (мА): 30
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Тип защитной характеристики по дифферециальному току: А
Наличие защиты от сверхтоков: да
Тип тока утечки: A
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 1
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 6
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 16
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 3
Глубина монтажная (встраиваемая) (мм): 76
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: У3
Диапазон рабочих температур (˚С): от -5°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 62606, ГОСТ IEC 61009-1
Дополнительное оборудование: нет
Тип оборудования: Устройство защиты от дугового пробоя
Сегмент РЖД: нет
Производитель
:
КЭАЗ
22 932 руб.
Быстрый просмотр
Устройство защитного отключения OptiDin DM63 предназначены для применения в электрических сетях переменного тока частоты 50 Гц с глухо заземлённой нейтралью номинальным напряжением не выше 400 В и номинальным током до 100 А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже отсутствии напряжения в сети.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже отсутствии напряжения в сети.
2 полюсное устройство защитного отключения на номинальный ток 63 А, номинальный отключающий дифференциальный ток 10 мА и рабочее напряжение переменного тока 230 В.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 35,5
Габариты изделия: Высота (мм): 83,4
Габариты изделия: Глубина (мм): 76,4
Электротехнические характеристики
Номинальный условный ток короткого замыкания Inc, А: 6 000
Количество полюсов: 2
Номинальный ток In (А): 63
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Номинальный отключающий дифференциальный ток (мА): 10
Номинальное импульсное напряжение Uimp (кВ): 4
Тип защитной характеристики по дифферециальному току: А
Наличие защиты от сверхтоков: нет
Тип тока утечки: A
Селективная защита: нет
Отключение нейтрали (N): да
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 35
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61008-1, ГЖИК.641249.015ТУ
Дополнительное оборудование: нет
Тип оборудования: ВДТ без защиты от сверхтоков
Сегмент РЖД: нет
Производитель
:
КЭАЗ
8 545.20 руб.
Быстрый просмотр
Выключатели автоматические OptiDin BM63 КЭАЗ - предназначены для защиты электрических цепей от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Модульный автоматический 1 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 25 кА на номинальный ток 10 А .
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 17,5
Габариты изделия: Высота (мм): 85
Габариты изделия: Глубина (мм): 73,7
Электротехнические характеристики
Количество полюсов: 1
Номинальный ток In (А): 10
Габарит: 1 модуль
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 25
Уставка расцепителей токов короткого замыкания: 8In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: L
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 3
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 25
Отключение нейтрали (N): нет
Общее количество полюсов: 1
Общее количество защищенных полюсов: 1
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 25
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 2
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3421-040-05758109-2009
Дополнительное оборудование: да
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
10А
Количество полюсов
:
1P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
L
Номинальная отключающая способность
:
25 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
20 025.60 руб.
Быстрый просмотр
Автоматические выключатели защиты электродвигателя OptiStart MP КЭАЗ - предназначены для защиты электродвигателей от токов короткого замыкания, перегрузки и двухфазного режима работы, а также применяются для их пуска и останова.
Классификация
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 44,8
Габариты изделия: Высота (мм): 96,6
Габариты изделия: Глубина (мм): 91,1
Электротехнические характеристики
Мощность двигателя Р (kW) для AC3, V=690AC: 0,55
Мощность двигателя Р (kW) для AC3, V=400AC: 0,25
Мощность двигателя Р (kW) для AC3, V=230AC: 0,18
Количество полюсов: 3
Номинальный ток In (А): 1
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Уставка расцепителей токов короткого замыкания: 13
Вид расцепителей: электромагнитный
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальный продолжительный ток Iu (А): 1
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 100
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 230AC (кА): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 100
Предельная коммутационная способность переменного тока Icu при 230АС (кА): 100
Монтажные характеристики
Тип подключения: Винтовое соединение
Конструктивное исполнение: Встраиваемое устройство стационарной установки
Эксплуатационные характеристики
Степень защиты (IP): IP20
Категория применения IEC и номинальный ток: A/AC3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2, ГОСТ IEC 60947-4-1
Дополнительное оборудование: нет
С интегрированным вспомогательным переключателем: нет
С встроенным расцепителем пониженного напряжения: нет
Тип оборудования: Выключатель автоматический
Производитель
:
КЭАЗ
32 302.80 руб.
Быстрый просмотр
Устройства защитного отключения (ВДТ) предназначены для применения в однофазных и трехфазных электрических цепях переменного тока частоты 50/60 Гц с глухозаземлённой нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже при критически низком напряжении.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже при критически низком напряжении.
2 полюсное устройство защитного отключения на номинальный ток 40 А, номинальный отключающий дифференциальный ток 30 мА, с типом рабочей характеристики в случае дифференциального тока А, и номинальным рабочим напряжением переменного тока 230 В.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 35,5
Габариты изделия: Высота (мм): 88
Габариты изделия: Глубина (мм): 74,9
Электротехнические характеристики
Номинальный условный ток короткого замыкания Inc, А: 4 500
Количество полюсов: 2
Номинальный ток In (А): 40
Габарит: 2 модуля
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Номинальный отключающий дифференциальный ток (мА): 30
Номинальное импульсное напряжение Uimp (кВ): 4
Тип защитной характеристики по дифферециальному току: А
Наличие защиты от сверхтоков: нет
Тип тока утечки: A
Селективная защита: нет
Отключение нейтрали (N): да
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 35
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +60°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61008-1, ГЖИК.641249.024ТУ
Дополнительное оборудование: нет
Тип оборудования: ВДТ без защиты от сверхтоков
Сегмент РЖД: нет
Производитель
:
КЭАЗ
2 764.80 руб.
Быстрый просмотр
АВДТ предназначены для применения в электрических цепях переменного тока частоты 50 Гц с глухозаземлённой нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, для защиты от перегрузки и короткого замыкания и оперативных включений и отключений указанных цепей.
Автоматический выключатель дифференциального тока на номинальный ток 50 А и номинальный отключающий дифференциальный ток 300 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 62
Габариты изделия: Высота (мм): 94
Габариты изделия: Глубина (мм): 75
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 50
Габарит: 3,5 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 4,5
Номинальный отключающий дифференциальный ток (мА): 300
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Потери мощности (Вт): 18
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: да
Тип тока утечки: AC
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 4,5
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 1
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 4,5
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 3,5
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ 3422-075-05758109-2013
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
50А
Производитель
:
КЭАЗ
2 202 руб.
Быстрый просмотр
Устройство защитного отключения OptiDin DM63 предназначены для применения в электрических сетях переменного тока частоты 50 Гц с глухо заземлённой нейтралью номинальным напряжением не выше 400 В и номинальным током до 100 А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже отсутствии напряжения в сети.
OptiDin DM63 — электромеханическое устройство, не имеющее собственного потребления электроэнергии, сохраняет работоспособность при любых колебаниях и даже отсутствии напряжения в сети.
2 полюсное устройство защитного отключения на номинальный ток 100 А, номинальный отключающий дифференциальный ток 300 мА и рабочее напряжение переменного тока 230 В.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 35
Габариты изделия: Высота (мм): 83,4
Габариты изделия: Глубина (мм): 76,4
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 100
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Номинальный отключающий дифференциальный ток (мА): 300
Номинальное импульсное напряжение Uimp (кВ): 4
Тип защитной характеристики по дифферециальному току: А
Наличие защиты от сверхтоков: нет
Тип тока утечки: A
Селективная защита: нет
Отключение нейтрали (N): да
Общее количество полюсов: 2
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 35
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61008-1, ГЖИК.641249.015ТУ
Дополнительное оборудование: нет
Тип оборудования: ВДТ без защиты от сверхтоков
Сегмент РЖД: нет
Производитель
:
КЭАЗ
14 518.80 руб.
Быстрый просмотр
0
0

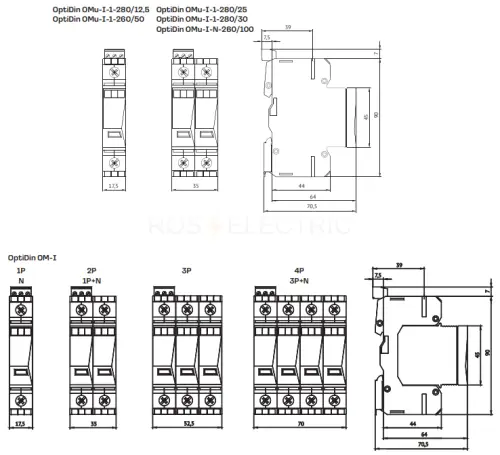

Устройства защиты от импульсных перенапряжений (УЗИП) серии OptiDin ОМ КЭАЗ - выполняют функции ограничения перенапряжений и отвода импульсных токов и предназначены для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или импульсных перенапряжений при применении в сетях переменного тока частотой 50 Гц напряжением 230 В для однофазных электрических сетей и напряжением 400 В для трехфазных электрических сетей
Устройство защиты от импульсных перенапряжений класса I + II + III с типом полюса 1P и однофазной питающей сетью.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 17,5
Габариты изделия: Высота (мм): 90
Габариты изделия: Глубина (мм): 70,5
Электротехнические характеристики
Номинальное напряжение переменного тока Un (В): 280
Максимальное длительное рабочее напряжение Uс (В): 260
Максимальное длительное рабочее напряжение Uс (В) L/N: 260
Защита от импульсных перенапряжений: да
Максимальное длительное рабочее напряжение Uс (В) N/PE: 260
Импульсный ток Iimp (10/350) (кА): 12,5
Импульсный ток Iimp (10/350) (кА) L/N: 12,5
Импульсный ток Iimp (10/350) (кА) N/PE: 12,5
Максимальный ток разряда Imax (8/20) (кА): 40
Максимальный ток разряда Imax (8/20) (кА) L/N: 40
Максимальный ток разряда Imax (8/20) (кА) N/PE: 40
Номинальный ток разряда In (8/20) (кА): 20
Номинальный ток разряда In (8/20) (кА) L/N: 20
Номинальный ток разряда In (8/20) (кА) N/PE: 20
Уровень напряжения защиты Up (kВ): 1,5
Уровень напряжения защиты Up (kВ) L/N: 1,5
Уровень напряжения защиты Up (kВ) N/PE: 1,5
Габарит: 1 модуль
Частота тока (Гц): 50
Род тока: AC
Диапазон срабатывания при переменном напряжении (В): нет
Монтажные характеристики
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Глубина монтажная (встраиваемая) (мм): 65
Эксплуатационные характеристики
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -40°С до +70°С
Дополнительные особенности
Класс испытаний: I + II + III
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
Защищаемые проводники L/N: да
Защищаемые проводники L/PE: нет
Защищаемые проводники L/PEN: нет
Защищаемые проводники N/PE: да
С контактом удаленной сигнализации: нет
С индикатором состояния износа: да
С функцией гашения остаточного тока: нет
Тип оборудования: Сменный модуль
Производитель
:
КЭАЗ
23 556 руб.
Быстрый просмотр
Автоматические выключатели серии ВА47 предназначены для применения в электрических сетях напряжением до 400В переменного тока частоты 50 Гц, для их защиты при перегрузках и коротких замыканиях, проведения тока в нормальном режиме и оперативных включений и отключений электрических сетей и электрооборудования. К автоматическим выключателям возможно присоединение аксессуаров: модули контактов, независимый расцепитель, рас-цепитель минимального максимального напряжения.
Модульный автоматический 4 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 4.5 кА на номинальный ток 16 А .
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 72
Габариты изделия: Высота (мм): 80
Габариты изделия: Глубина (мм): 75
Электротехнические характеристики
Количество полюсов: 4
Номинальный ток In (А): 16
Габарит: 4 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 4,5
Уставка расцепителей токов короткого замыкания: 10In-20In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: D
Номинальное импульсное напряжение Uimp (кВ): 4
Потери мощности (Вт): 14
Контрольная температура (°С): 30
Отключающая способность по EN 60898 (кА): 4,5
Отключение нейтрали (N): да
Общее количество полюсов: 4
Общее количество защищенных полюсов: 4
Категория перенапряжения: 4
Класс токоограничения: 3
Диапазон срабатывания при переменном напряжении (В): нет
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 4,5
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Глубина монтажная (встраиваемая) (мм): 71
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60898-1, ТУ3422-072-05758109-2013
Дополнительное оборудование: да
Тип оборудования: Выключатель автоматический модульный
Сегмент РЖД: нет
Номинальный ток
:
16А
Количество полюсов
:
4P
Характеристика срабатывания
:
?
Характеристика срабатывания (кривая)
D
Номинальная отключающая способность
:
4,5 кА
Тип расцепителя
:
Нерег. тепловой и ЭМ
Тип напряжения (род тока)
:
AC (на перемен. ток)
Производитель
:
КЭАЗ
1 998 руб.
