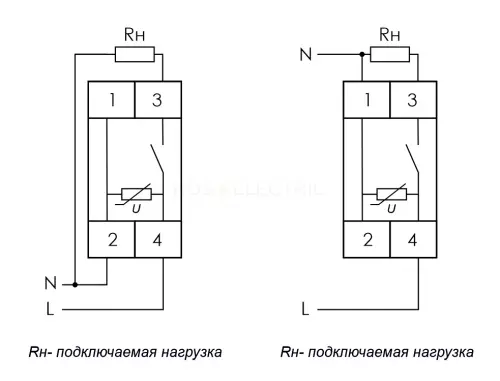

Реле контроля напряжения

CP-721-63A-P (Контроль напряжения: нижний порог 100-240 В, верхний порог 240-300 В, настраиваемый порог отключения по току и мощности, цифровая индикация напряжения, тока, мощности, 2,5 модуля, монтаж на DIN-рейку,) - предназначено дляРеле контроля напряжения CP-721-63A-P предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, обрыва нулевого провода, защиты от превышения тока, мощности, а также «сухого хода» однофазных насосов.
Особенности:
- защита нагрузки от повышенного / пониженного напряжения в сети;:
- защита нагрузки от импульсных перенапряжений;:
- защита сети питания от перегрузки по току, мощности;:
- ограничение мощности в нагрузке;:
- защита от перегрева;:
- защита нагрузки от частых отключений при нестабильном напряжении в сети;:
- измерение методом TrueRMS напряжения, тока, полной и активной мощности;:
- сохранение в памяти причины и времени отключения нагрузки (журнал аварий на 60 событий);:
-возможность работы в сети питания от генераторов с нестабильной частотой;:
- защита настроек паролем.:
Инструкция по настройке на канале

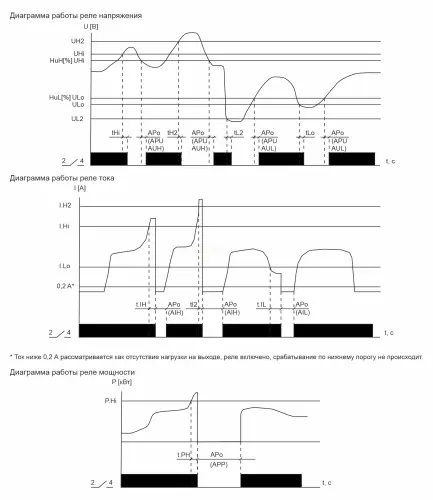

Принцип работы:
Если напряжение в сети, ток и мощность в нагрузке находятся в заданных пределах, контакт реле замкнут, нагрузка подключена к сети питания. При выходе указанных параметров за пределы нагрузка отключается. После их восстановления она автоматически подключается к сети через заданное время повторного включения. При нестабильной сети для защиты оборудования от частых переключений это время автоматически увеличивается.:
Импульсные перенапряжения на нагрузке ограничиваются на безопасном для неё уровне встроенным варистором.:
Измерение параметров сети производится методом TrueRMS. На индикаторах лицевой панели можно просматривать текущие значения напряжения, тока, полной и активной мощности, коэффициента мощности, причину отключения, величину параметра, вы звавшего отключение и время с момента аварии. Эти значения сохраняются в энергонезависимой памяти изделия.:
Для защиты от перегрева изделия установлена термозащита, срабатывающая при повышении температуры внутри корпуса свыше 90 оС, отключая нагрузку от сети. При снижении температуры ниже 65 оС происходит её автоматическое подключение.
Для удобства программирования меню разделено на 3 уровня (таблица 1 РЭ)::
1 - базовый, программирование минимально необходимых параметров для защиты;:
2 - расширенный, установка дополнительных параметров защиты;:
3 - установка всех параметров и сервисных функций.
Область применения​:
Защита однофазных сетей. Для защиты бытовой техники и приборов от перепадов напряжения, и перегрузок в квартирах и жилых домах. В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящее электроприборы от неисправностей.

​Напряжение питания, В: 90..450 AC
Частота, Гц: 45..65
Максимальный коммутируемый ток, А: 63 AC-1 / 250 В АС
Максимальный ток в момент подключения нагрузки: 2.4 кА/ 20мс
Контакт: 1NO
Диапазон уставок напряжений, В::
-нижний порог: 100..240
-верхний порог: 240..300
Гистерезис напряжения, %: 1..50
Порог отключения по току, A: 0,2..63
Порог отключения по мощности, кВт: 0,05..15
Задержка отключения, с:*:
-нижний порог напряжения: 0,04..999
-верхний порог напряжения: 0,04..30
-ток: 0,5..999
-мощность: 0,5..999
Время повторного включения, с: 1..999
Погрешность измерения, % не более::
- ток: 4
- напряжение: 2
Диапазон рабочих температур, °С: -25…+50
Степень защиты: IP20
Коммутационная износостойкость, циклов: >100000
Потребляемая мощность, Вт: 0,7
Степень загрязнения среды: 2
Категория перенапряжения: III
Габариты (ШхВхГ), мм: 45х90х65
Подключение винтовые зажимы: 50 мм2
Момент затяжки винтового соединения, Нм: 2,8
Тип корпуса: 2,5S
Масса, кг: 0,175
Монтаж: DIN-рейка 35 мм

Реле напряжения РН-102 Новатек Электро - предназначено для отключения бытовой и промышленной однофазной нагрузки мощностью до 6,5 кВт (ток потребления до 32 А) при недопустимых колебаниях напряжения в сети.

Реле напряжения РН-122 Новатек Электро - предназначено для защиты бытовой техники (оборудования) мощьностью до 3,6 кВт (холодильников, кондиционеров, стиральных машин, теле-аудио техники и т.п.) от недопустимых колебаний напряжения сети и последствий обрыва нейтрали.

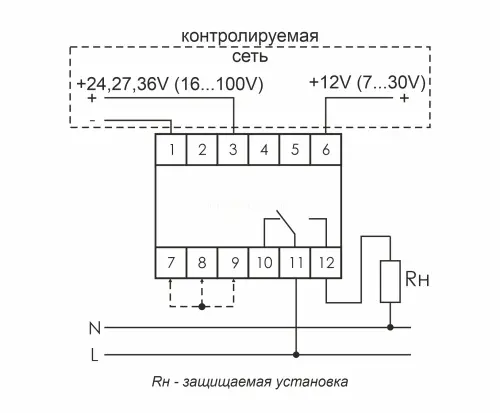

CP-720-1 (Контроль минимального или максимального переменного/постоянного напряжения, контролируемое напряжение 90-270 В, 1 модуль, монтаж на DIN-рейку) - предназначено дляРеле контроля напряжения CP-720-3 предназначено для непрерывного контроля величины напряжения в однофазной сети постоянного тока и защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения питания, контроля напряжения в системах автоматики. Защита осуществляется путем отключения нагрузки от сети питания.
Принцип работы:
Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные пределы реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически через время повторного включения (4 секунды). Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполнительного реле замкнуты - горит зеленый светодиод. Выбор номинального напряжения осуществляется путем установки перемычки (только при отключенном устройстве) между клеммами 7, 8, 9 согласно табл. 1.
Область применения:
Использование в сферах, где необходима защита однофазных нагрузок в сети постоянного тока от повышенного/пониженного напряжения питания.

Напряжение питания, В: 16…100 DC
Максимальный коммутируемый ток, А: 16 АС1/250 В АС
Максимальная мощность нагрузки: См. табл. 2 в РЭ
Контакт: 1NO/NC
Индикация: 2 светодиода
Порог напряжений, % Uном::
-нижний порог: 103...130
-верхний порог: 97…70
Задержка отключения, с::
-нижний порог: 0,1...15
-верхний порог: 0,1…15
Время повторного включения, с: 4
Гистерезис, % Uном: 2
Потребляемая мощность, Вт: 1
Диапазон рабочих температур, °С: -25…+50
Степень защиты: IP20
Коммутационная износостойкость, циклов: >100000
Степень загрязнения среды: 2
Категория перенапряжения: III
Габариты (ШхВхГ), мм: 18х90х65
Подключение: винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм: 0,4
Тип корпуса: 1S
Масса, г: 63
Монтаж: DIN-рейка 35 мм

CP-734  (Контроль напряжения: нижний порог 150-210 В, верхний порог 240-270 В, отдельный контакт на каждую фазу, 3 модуля, монтаж на DIN-рейку) - предназначено для непрерывного контроля величины напряжения и защиты электро-оборудования или выдачи сигнала управления в схему сигнализации при выходе значения напряжения за установленные пределы.
Принцип работы:
При установке потенциометра в положение «OFF» отключение реле по соответствующему порогу производится не будет. Реле имеет 3 независимых выхода для каждой фазы.
Область применения:
Применяется в схемах автоматизации, управления, сигнализации в вводных и распределительных щитах. Использование в сферах, где необходима защита однофазных и/или трехфазных нагрузок от повышенного/пониженного напряжения питания.

Напряжение питания, В: 3х(50…450)+N
Максимальный коммутируемый ток, А: 3х16 АС-1/250 В АС
Максимальная мощность нагрузки: cм. табл.1 в РЭ
Контакт: 3NO
Индикация: 4 светодиода
Диапазон уставок напряжений, В::
-нижний порог: 150...210
-верхний порог: 240…270
Задержка отключения, с:*:
-нижний порог: 1...15
-верхний порог: 0,3
Время повторного включения, с: 1,5
Гистерезис, В: 5
Потребляемая мощность, Вт: 1,5
Диапазон рабочих температур, °С: -25…+50
Степень защиты: IP20
Коммутационная износостойкость, циклов: >100000
Степень загрязнения среды: 2
Категория перенапряжения: III
Габариты (ШхВхГ), мм: 52х90х65
Подключение винтовые зажимы: 2,5 мм2
Момент затяжки винтового соединения, Нм: 0,5
Тип корпуса: 3S
Монтаж: DIN-рейка 35 мм
* В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с.: * В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с.

CP-723-63А (CP-723) (Однофазное/трехфазное, контроль напряжения: нижний порог 140-210 В, верхний порог 240-300 В, цифровая индикация напряжения, 6 модулей, монтаж на DIN-рейку) - предназначено дляРеле контроля напряжения CP-723-63A (CP-723) предназначено для защиты однофазных и/или трехфазных электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения.

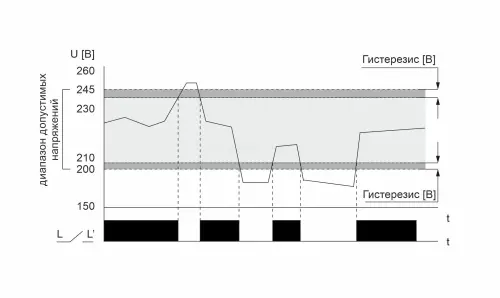

Принцип работы:
Реле контроля напряжения CP-723-63A (CP-723) может работать в одном из режимов:
Три однофазных реле – каждый из каналов реле имеет свои уставки по напряжению и временным интервалам, функционируют независимо друг от друга.
Трехфазное реле напряжения – полностью контролирует трехфазную сеть, включая асимметрию, пропадание фаз, а также чередование и «слипание» фаз (если включен контроль этих параметров). Все три канала реле коммутируются одновременно.
Область применения:
Использование в сферах, где необходима защита однофазных и/или трехфазных нагрузок от повышенного/пониженного напряжения питания. Для монтажа в вводных щитах.

Напряжение питания, В: 3x(100-450) AC
Максимальный коммутируемый ток, А (AC-1): 3x63
Максимальная мощность нагрузки: См. табл.1 в РЭ
Контакт: 3 NO
Диапазон уставок напряжений, В::
-нижний порог: 140...210
-верхний порог: 240...300
-величина асимметрии: 20…100
Погрешность измерений, не более %: 2
Задержка отключения, с::
-нижний порог, асимметрия: 0,5...25
-верхний порог: 0,1…5
* В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с.:
Время повторного включения, с: 2…599
Время готовности устройства, с: <5
Диапазон рабочих температур, °С: -25…+50
Степень защиты: IP20
Коммутационная износостойкость, циклов: >100000
Степень загрязнения среды: 2
Категория перенапряжения: III
Габариты (ШхВхГ), мм: 105х90х65
Подключение: винтовые зажимы 16 мм2
Момент затяжки винтового соединения, Нм: 1,2
Тип корпуса: 6S
Монтаж: DIN-рейка 35 мм

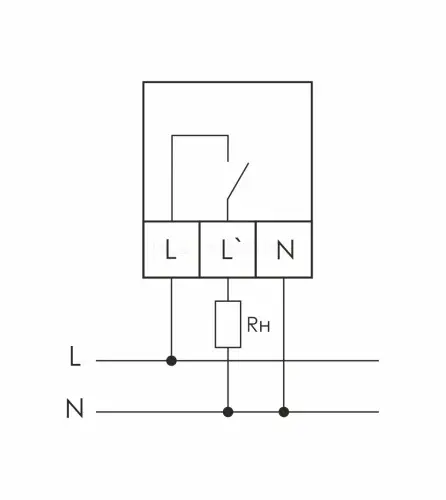

CP-721 (Контроль напряжения: нижний порог 140-210 В, верхний порог 240-300 В, цифровая индикация напряжения, 2 модуля, монтаж на DIN-рейку, возможность пломбировки панели управления) - предназначено дляРеле контроля напряжения CP-721 предназначено для защиты электроустановок, электроприборов и прочего электрического оборудования от повышенного или пониженного напряжения, обрыва нулевого провода, циклической нестабильности напряжения в сети, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.
Принцип работы​:
Контакт реле замкнут и нагрузка включена, если контролируемое напряжение находится в установленном диапазоне. Диапазон (верхнее и нижнее значения) устанавливается посредством кнопок на лицевой панели. Повторное включение реле (после отключения) происходит автоматически, через установленное время, после восстановления сетевого напряжения. В случае восстановления после отсутствия напряжения время АПВ увеличивается на величину времени готовности устройства.
Область применения:
Защита однофазных сетей. Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах. В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящее электроприборы от неисправностей.

Напряжение питания, В: 100..450 AC
Частота, Гц: 40..60
Максимальный коммутируемый ток, А: 32 AC-1 / 250В АС
Контакт: 1NO
Диапазон уставок напряжений, В::
-нижний порог: 140..210
-верхний порог: 240..300
Погрешность измерений, не более %: 2
Гистерезис, В: 5
Задержка отключения, с:*:
-нижний порог, асимметрия: 0,5..25
-верхний порог: 0,06..5
Время повторного включения::
- основное: 2с..9мин 59с
- при нестабильности сети: 1мин..100мин
Время готовности устройства, с: <2
Диапазон рабочих температур, °С: -25..+50
Степень защиты: IP20
Коммутационная износостойкость, циклов: >100000
Потребляемая мощность, Вт: 3
Степень загрязнения среды: 2
Категория перенапряжения: III
Габариты (ШхВхГ), мм: 35х90х60
Подключение: винтовые зажимы 2,5..16 мм2
Момент затяжки винтового соединения, Нм: 1,2
Тип корпуса: 2S
Масса, кг: 0,14
Монтаж: DIN-рейка 35 мм
* В случаях превышения напряжения свыше 300 В либо понижения ниже 120 В, реле отключается за время 0,05 секунды.: * В случаях превышения напряжения свыше 300 В либо понижения ниже 120 В, реле отключается за время 0,05 секунды.
** УХЛ2 – диапазон рабочих температур от -40 до +55 °С.: ** УХЛ2 – диапазон рабочих температур от -40 до +55 °С.

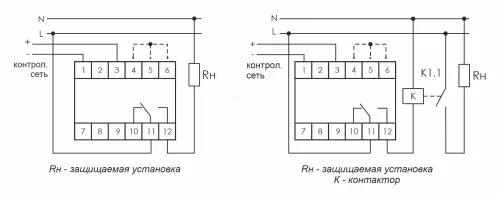

CP-720-2 (Контроль постоянного напряжения: нижний порог 0,7-0,97 UH В, верхний порог 1,03-1,3 UH В, выбор напряжения контролируемой сети, 1 модуль) - предназначено дляРеле контроля напряжения CP-720-2 предназначено для непрерывного контроля величины напряжения в однофазной сети постоянного тока и защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения питания, контроля напряжения в системах автоматики. Защита осуществляется путем отключения нагрузки от сети питания.
Принцип работы:
Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные пределы реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически через время повторного включения (4 секунды). Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполнительного реле замкнуты – горит зеленый светодиод. Выбор номинального напряжения осуществляется путем установки перемычки (только при отключенном устройстве) между клеммами 4, 5, 6 согласно табл. 1
Область применения:
Использование в сферах, где необходима защита однофазных нагрузок в сети постоянного тока от повышенного/пониженного напряжения питания.

Напряжение питания, В: 30…400 DC
Максимальный коммутируемый ток, А: 16 АС1/250 В АС
Максимальная мощность нагрузки: См. табл. 2 в РЭ
Контакт: 1NO/NC
Индикация: 2 светодиода
Порог напряжений, % Uном::
-нижний порог: 103...130
-верхний порог: 97…70
Задержка отключения, с::
-нижний порог: 0,1...15
-верхний порог: 0,1…15
Время повторного включения, с: 4
Гистерезис, % Uном: 2
Потребляемая мощность, Вт: 1
Диапазон рабочих температур, °С: -25…+50
Степень защиты: IP20
Коммутационная износостойкость, циклов: >100000
Степень загрязнения среды: 2
Категория перенапряжения: III
Габариты (ШхВхГ), мм: 18х90х65
Подключение: винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм: 0,4
Тип корпуса: 1S
Монтаж: DIN-рейка 35 мм

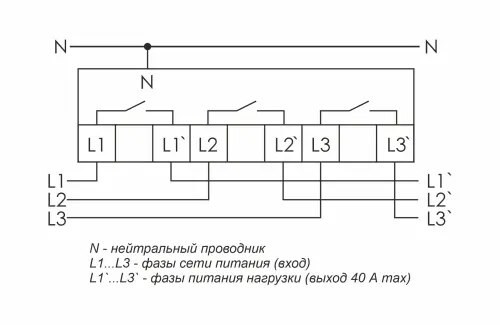

CP-723-3 (Однофазное/трехфазное, контроль напряжения: нижний порог 140-210 В, верхний порог 240-300 В, цифровая индикация напряжения, 6 модулей, монтаж на DIN-рейку) - предназначено дляРеле контроля напряжения CP-723-3 предназначено для защиты однофазных и/или трехфазных электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения.
Принцип работы:
Реле контроля напряжения CP-723-3 может работать в одном из режимов:
Три однофазных реле – каждый из каналов реле имеет свои уставки по напряжению и временным интервалам, функционируют независимо друг от друга.
Трехфазное реле напряжения – полностью контролирует трехфазную сеть, включая асимметрию, пропадание фаз, а также чередование и «слипание» фаз (если включен контроль этих параметров). Все три канала реле коммутируются одновременно.
Область применения:
Использование в сферах, где необходима защита однофазных и/или трехфазных нагрузок от повышенного/пониженного напряжения питания. Для монтажа в вводных щитах.

Напряжение питания, В: 3x(100..450)+N
Максимальный коммутируемый ток, А: 3х40 АС-1/250 В АС
Контакт: 3 NO
Диапазон уставок напряжений, В::
-нижний порог: 140..210
-верхний порог: 240..300
-величина асимметрии: 20..100
Погрешность измерений, не более %: 2
Задержка отключения, с::
-нижний порог, асимметрия: 0,5..25
-верхний порог: 0,1..5
Время повторного включения::
-основное: 2..599 с
-при нестабильности сети: 1 мин..100 мин
Время готовности устройства, с: <5
Диапазон рабочих температур, °С: -25..+50
Степень защиты: IP20
Коммутационная износостойкость, циклов: >100000
Степень загрязнения среды: 2
Категория перенапряжения: III
Габариты (ШхВхГ), мм: 105х90х65
Подключение винтовые зажимы: 16 мм2
Момент затяжки винтового соединения, Нм: 1,2
Тип корпуса: 6S
Монтаж: DIN-рейка 35 мм
* В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с.: * В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с.
** УХЛ2 - диапазон рабочих температур от -40 до +55°С.: ** УХЛ2 - диапазон рабочих температур от -40 до +55°С.

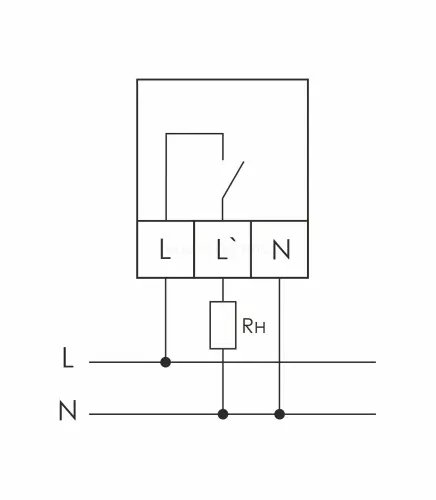

CP-721-3 (Контроль напряжения: нижний порог 140-210 В, верхний порог 240-300 В, цифровая индикация напряжения, 2 модуля, монтаж на DIN-рейку, возможность пломбировки панели управления) - предназначено дляРеле контроля напряжения CP-721-3 предназначено для защиты электроустановок, электроприборов и прочего электрического оборудования от повышенного или пониженного напряжения, обрыва нулевого провода, циклической нестабильности напряжения в сети, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.
Принцип работы:
Контакт реле замкнут и нагрузка включена, если контролируемое напряжение находится в установленном диапазоне. Диапазон (верхнее и нижнее значения) устанавливается посредством кнопок на лицевой панели. Повторное включение реле (после отключения) происходит автоматически, через установленное время, после восстановления сетевого напряжения. В случае восстановления после отсутствия напряжения время АПВ увеличивается на величину времени готовности устройства.
Область применения:
Защита однофазных сетей. Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах. В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящее электроприборы от неисправностей.

Напряжение питания, В: 100..450 AC
Частота, Гц: 40..60
Максимальный коммутируемый ток, А: 40 AC-1 / 250В АС
Контакт: 1NO
Диапазон уставок напряжений, В::
-нижний порог: 140..210
-верхний порог: 240..300
Погрешность измерений, не более %: 2
Гистерезис, В: 5
Задержка отключения, с:*:
-нижний порог, асимметрия: 0,5..25
-верхний порог: 0,06..5
Время повторного включения::
- основное: 2с..9мин 59с
- при нестабильности сети: 1мин..100мин
Время готовности устройства, с: <2
Диапазон рабочих температур, °С: -25..+50
Степень защиты: IP20
Коммутационная износостойкость, циклов: >100000
Потребляемая мощность, Вт: 3
Степень загрязнения среды: 2
Категория перенапряжения: III
Габариты (ШхВхГ), мм: 35х90х60
Подключение винтовые зажимы: 2,5..16 мм2
Момент затяжки винтового соединения, Нм: 1,2
Тип корпуса: 2S
Масса, кг: 0,14
Монтаж: DIN-рейка 35 мм
* В случаях превышения напряжения свыше 300 В либо понижения ниже 120 В, реле отключается за время 0,05 секунды.: * В случаях превышения напряжения свыше 300 В либо понижения ниже 120 В, реле отключается за время 0,05 секунды.
** УХЛ2 – диапазон рабочих температур от -40 до +55 °С.: ** УХЛ2 – диапазон рабочих температур от -40 до +55 °С.

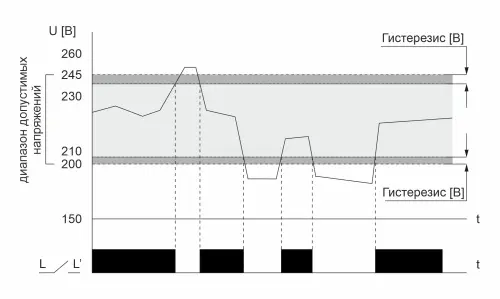

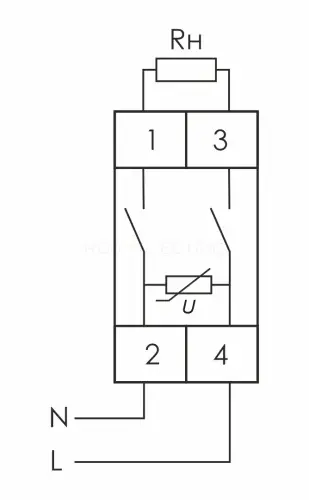

CP-721-63А УХЛ2  (Контроль напряжения: нижний порог 140-210 В, верхний порог 240-300 В, цифровая индикация напряжения, 2 модуля, монтаж на DIN-рейку, -40℃-+55℃, возможность пломбировки панели управления) - предназначено дляРеле контроля напряжения CP-721-63A (CP-721-1) предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, обрыва нулевого провода, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.
Принцип работы:
Контакт реле замкнут и нагрузка включена, если контролируемое напряжение находится в установленном диапазоне. Диапазон (верхнее и нижнее значения) устанавливается посредством кнопок на лицевой панели. Повторное включение реле (после отключения) происходит автоматически, через установленное время, после восстановления сетевого напряжения. В случае восстановления после отсутствия напряжения время АПВ увеличивается на величину времени готовности устройства.
Область применения:
Защита однофазных сетей.Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах. В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящее электроприборы от неисправностей.

Напряжение питания, В: 100-450 AC
Частота: 40…60 Гц
Максимальный коммутируемый ток, А (AC-1): 63
Контакт: 1 NO
Тип контролируемого напряжения: переменное
Диапазон уставок напряжений, В::
-нижний порог: 140…210
-верхний порог: 240…300
Погрешность измерений, не более %: 2
Гистерезис, В: 5
Задержка отключения, с:*:
-нижний порог, асимметрия: 0,5…25
-верхний порог: 0,06…5
* В случаях превышения напряжения свыше 300 В либо понижения ниже 120 В, реле отключается за время 0,05 секунды.:
Время повторного включения: 2…599 с
Диапазон рабочих температур: -40…+55 °С
Степень защиты: IP20
Коммутационная износостойкость, циклов: >100000
Потребляемая мощность: 3 Вт
Степень загрязнения среды: 2
Категория перенапряжения: III
Габариты (ШхВхГ), мм: 35х90х60
Подключение винтовые зажимы: 16 мм2
Момент затяжки винтового соединения: 1,2 Нм
Тип корпуса: 2S
Масса, кг: 0,14
Монтаж: на DIN-рейку

CP-720 (Контроль напряжения: нижний порог 150-210 В, верхний порог 240-270 В, 1 модуль, монтаж на DIN-рейку) - предназначено дляРеле контроля напряжения CP-720 предназначено для защиты однофазных электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения.
Принцип работы:
Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные пределы или обрыве нулевого провода реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически через время повторного включения (если перемычка на зажимах 4-6 установлена, время повторного включения составит 6 минут, если отсутствует - 4 секунды).
Область применения:
​Использование в сферах, где необходима защита однофазных нагрузок от повышенного/пониженного напряжения питания. Для монтажа в вводных щитах.

Напряжение питания, В: 50-450 AC
Максимальный коммутируемый ток, А (AC-1): 16
Максимальная мощность нагрузки: См. табл.1 в РЭ
Контакт: 1NO/NC
Тип контролируемого напряжения: переменное
Индикация: 2 светодиода
Диапазон уставок напряжений, В::
-нижний порог: 150…210
-верхний порог: 240…270
Задержка отключения, с:*:
-нижний порог: 1…15
-верхний порог: <0,1
* В случаях превышения напряжения свыше 300 В либо понижения ниже 120 В, реле отключается за время 0,05 секунды.:
Время повторного включения: 4 c / 6 минут
Гистерезис, В: 5
Потребляемая мощность, Вт: 1
Диапазон рабочих температур, °С: -25…+50
Степень защиты: IP20
Коммутационная износостойкость, циклов: >105
Степень загрязнения среды: 2
Категория перенапряжения: III
Габариты (ШхВхГ), мм: 18х90х65
Подключение винтовые зажимы: 2,5 мм2
Момент затяжки винтового соединения, Нм: 0,4
Тип корпуса: 1S
Монтаж: на DIN-рейку

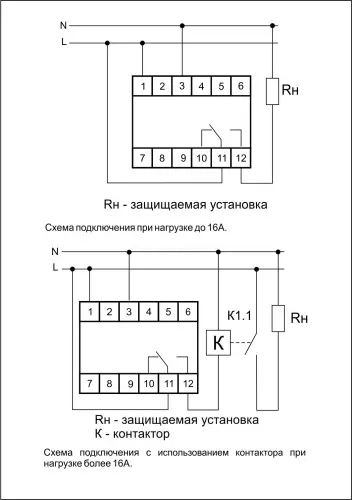

CP-710 (Контроль напряжения: нижний порог 150-210 В, верхний порог 240-270 В, 1 модуль, монтаж на DIN-рейку) - предназначено дляРеле контроля напряжения CP-710 предназначено для защиты однофазных электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения.
Принцип работы:
Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные пределы или обрыве нулевого провода реле контроля напряжения CP-710 отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически. При циклической нестабильности напряжения питания (после 5 отключений в течении 2 минут) происходит отключение нагрузки на 5 минут.
Область применения:
​Использование в сферах, где необходима защита однофазных нагрузок от повышенного/пониженного напряжения питания. Для монтажа в вводных щитах.

Напряжение питания, В: 150-300 AC
Максимальный коммутируемый ток, А (AC-1): 16
Максимальная мощность нагрузки: См. табл.1 в РЭ
Контакт: 1NO/NC
Тип контролируемого напряжения: переменное
Индикация: 2 светодиода
Диапазон уставок напряжений, В::
-нижний порог: 150…210
-верхний порог: 240…270
Задержка отключения, с:*:
-нижний порог: <2
-верхний порог: <0,1
* В случаях превышения напряжения свыше 300 В либо понижения ниже 120 В, реле отключается за время 0,05 секунды.:
Время повторного включения, с: 4
Гистерезис, В: 5
Потребляемая мощность, Вт: 1
Диапазон рабочих температур, °С: -25…+50
Степень защиты: IP20
Коммутационная износостойкость, циклов: >105
Степень загрязнения среды: 2
Категория перенапряжения: III
Габариты (ШхВхГ), мм: 18х90х65
Подключение винтовые зажимы: 2,5 мм2
Момент затяжки винтового соединения, Нм: 0,4
Тип корпуса: 1S
Монтаж: на DIN-рейку

CP-700 (Цифровая индикация напряжения, контроль напряжения: нижний порог 140-210 В, верхний порог 240-300 В, тип корпуса вилка-розетка) - предназначено дляРеле контроля напряжения CP-700 предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, от обрыва нулевого провода. Защита осуществляется путем отключения нагрузки от сети питания.
Принцип работы:
Контакт реле замкнут и нагрузка включена, если контролируемое напряжение находится в установленном диапазоне. Диапазон (верхнее и нижнее значения) устанавливается посредством кнопок на лицевой панели. Повторное включение реле (после отключения) происходит автоматически, через установленное время, после восстановления сетевого напряжения.
Область применения:
​Защита однофазных сетей. Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах.

Напряжение питания, В: 150-310 AC
Максимальный коммутируемый ток, А (AC-1): 16
Максимальная мощность нагрузки: См. табл.1 в РЭ
Контакт: 1 NO
Тип контролируемого напряжения: переменное
Диапазон уставок напряжений, В::
-нижний порог: 140… 210
-верхний порог: 240… 300
Погрешность измерений, не более %: 3
Гистерезис, В: 5
Задержка отключения, с:*:
-нижний порог: 2…10
-верхний порог: 0,1…1
* В случаях превышения напряжения свыше 300 В либо понижения ниже 120 В, реле отключается за время 0,05 секунды.:
Время повторного включения: 2 с…9,5 мин
Коммутационная износостойкость, циклов: >100000
Потребляемая мощность, Вт: 2
Степень защиты: IP20
Степень загрязнения среды: 2
Категория перенапряжения: III
Диапазон рабочих температур, °С: -25…+50
Подключение: евро-розетка
Габариты (ШхВхГ), мм: 60х125х90
Тип корпуса: переходник вилка-розетка
Масса, кг: 0,15
Монтаж: в розетку

CP-720-3 (Контроль постоянного напряжения: нижний порог 0,7-0,97 UH В, верхний порог 1,03-1,3 UH В, выбор напряжения контролируемой сети, 1 модуль) - предназначено дляРеле контроля напряжения CP-720-3 предназначено для непрерывного контроля величины напряжения в однофазной сети постоянного тока и защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения питания, контроля напряжения в системах автоматики. Защита осуществляется путем отключения нагрузки от сети питания.
Принцип работы:
Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные пределы реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически через время повторного включения (4 секунды). Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполнительного реле замкнуты - горит зеленый светодиод. Выбор номинального напряжения осуществляется путем установки перемычки (только при отключенном устройстве) между клеммами 7, 8, 9 согласно табл. 1.
Область применения:
Использование в сферах, где необходима защита однофазных нагрузок в сети постоянного тока от повышенного/пониженного напряжения питания.

Напряжение питания, В: 16…100 DC
Максимальный коммутируемый ток, А: 16 АС1/250 В АС
Максимальная мощность нагрузки: См. табл. 2 в РЭ
Контакт: 1NO/NC
Индикация: 2 светодиода
Порог напряжений, % Uном::
-нижний порог: 103...130
-верхний порог: 97…70
Задержка отключения, с::
-нижний порог: 0,1...15
-верхний порог: 0,1…15
Время повторного включения, с: 4
Гистерезис, % Uном: 2
Потребляемая мощность, Вт: 1
Диапазон рабочих температур, °С: -25…+50
Степень защиты: IP20
Коммутационная износостойкость, циклов: >100000
Степень загрязнения среды: 2
Категория перенапряжения: III
Габариты (ШхВхГ), мм: 18х90х65
Подключение: винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм: 0,4
Тип корпуса: 1S
Масса, г: 63
Монтаж: DIN-рейка 35 мм

Таймер РН-16ТМ-01 Новатек Электро - предназначен для: включения /отключения нагрузки согласно установленных пользователем времен включения/отключения, отключения бытовой и промышленной однофазной нагрузки 220 В/50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети, включения /отключения нагрузки согласно, установленных пользователем, уровням освещенности.

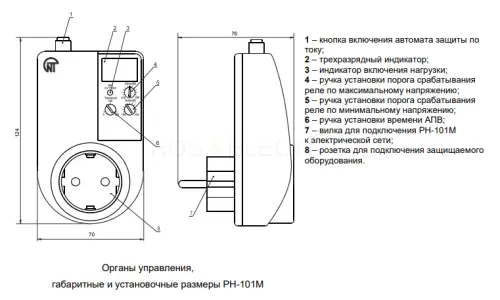

Реле напряжения РН-101М Новатек Электро - предназначено для ознакомления с устройством, требованиями по безопасности, порядком эксплуатации и обслуживания реле напряжения РН-101М ”Volt Control” (далее по тексту «изделие», «РН-101М»).

Реле напряжения РН-116 Новатек Электро - предназначено для защиты бытовой техники (оборудования) мощностью до 3,5 кВт (холодильников, кондиционеров, стиральных машин, теле- аудио техники и т.п.) от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали.

CP-721-63A-N (Контроль напряжения: нижний порог 140-240 В, верхний порог 240-280 В, настраиваемый порог отключения по току, цифровая индикация напряжения, тока, мощности, 2,5 модуля, двухполюсная коммутация однофазной нагрузки (разрыв фазного и нулевого проводника) монтаж на DIN-рейку,) - предназначено дляРеле контроля напряжения CP-721-63A-N предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, обрыва нулевого провода, защиты от превышения тока, мощности, а также «сухого хода» однофазных насосов.
Особенности:
- защита нагрузки от повышенного / пониженного напряжения в сети;:
- разрыв фазного и нулевого проводника;:
- защита нагрузки от импульсных перенапряжений;:
- защита сети питания от перегрузки по току, мощности;:
- ограничение мощности в нагрузке;:
- защита от перегрева;:
- защита нагрузки от частых отключений при нестабильном напряжении в сети;:
- измерение методом TrueRMS напряжения, тока, полной и активной мощности;:
- сохранение в памяти причины и времени отключения нагрузки (журнал аварий на 60 событий);:
-возможность работы в сети питания от генераторов с нестабильной частотой;:
- защита настроек паролем.:
Инструкция по настройке на канале
Принцип работы:
Если напряжение в сети, ток и мощность в нагрузке находятся в заданных пределах, контакты реле замкнуты, нагрузка подключена к сети питания. При выходе указанных параметров за пределы нагрузка отключается. После их восстановления она автоматически подключается к сети через заданное время повторного включения. При нестабильной сети для защиты оборудования от частых переключений это время автоматически увеличивается.:
Импульсные перенапряжения на нагрузке ограничиваются на безопасном для неё уровне встроенным варистором.:
Измерение параметров сети производится методом TrueRMS. На индикаторах лицевой панели можно просматривать текущие значения напряжения, тока, полной и активной мощности, коэффициента мощности, причину отключения, величину параметра, вы звавшего отключение и время с момента аварии. Эти значения сохраняются в энергонезависимой памяти изделия.:
Для защиты от перегрева изделия установлена термозащита, срабатывающая при повышении температуры внутри корпуса свыше 90 оС, отключая нагрузку от сети. При снижении температуры ниже 65 оС происходит её автоматическое подключение.
Для удобства программирования меню разделено на 3 уровня (таблица 1 РЭ)::
1 - базовый, программирование минимально необходимых параметров для защиты;:
2 - расширенный, установка дополнительных параметров защиты;:
3 - установка всех параметров и сервисных функций.
Область применения​:
Защита однофазных сетей. Для защиты бытовой техники и приборов от перепадов напряжения, и перегрузок в квартирах и жилых домах. В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящее электроприборы от неисправностей.

Напряжение питания, В: 90..450 AC
Частота, Гц: 45..65
Максимальный коммутируемый ток, А: 2x63 AC-1 / 250 В АС
Максимальный ток в момент подключения нагрузки: 2.4 кА/ 20мс
Контакт: 2NO
Диапазон уставок напряжений, В::
- нижний порог: 100..240
- верхний порог: 240..300
Гистерезис напряжения, %: 1..50
Порог отключения по току, A: 0,2..63
Порог отключения по мощности, кВт: 0,05..15
Задержка отключения, с:*:
- нижний порог напряжения: 0,04..999
- верхний порог напряжения: 0,04..30
- ток: 0,5..999
- мощность: 0,5..999
Время повторного включения, с: 1..999
Погрешность измерения, % не более::
- ток: 4
- напряжение: 2
Диапазон рабочих температур, °С: -25…+50
Степень защиты: IP20
Коммутационная износостойкость, циклов: >100000
Потребляемая мощность, Вт: 0,7
Степень загрязнения среды: 2
Категория перенапряжения: III
Габариты (ШхВхГ), мм: 45х90х65
Подключение винтовые зажимы: 50 мм2
Момент затяжки винтового соединения, Нм: 2,8
Тип корпуса: 2,5S
Масса, кг: 0,230
Монтаж: DIN-рейка 35 мм

CP-723-63А УХЛ2 (Однофазное/трехфазное, контроль напряжения: нижний порог 140-210 В, верхний порог 240-300 В, цифровая индикация напряжения, 6 модулей, монтаж на DIN-рейку -40℃-+55℃) - предназначено дляРеле контроля напряжения CP-723-63A УХЛ2 (CP-723 УХЛ2) предназначено для защиты однофазных и/или трехфазных электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения.
Принцип работы:
Реле контроля напряжения CP-723-63A УХЛ2 (CP-723 УХЛ2) может работать в одном из режимов:
Три однофазных реле – каждый из каналов реле имеет свои уставки по напряжению и временным интервалам, функционируют независимо друг от друга.
Трехфазное реле напряжения – полностью контролирует трехфазную сеть, включая асимметрию, пропадание фаз, а также чередование и “слипание” фаз (если включен контроль этих параметров). Все три канала реле коммутируются одновременно.
Область применения:
Использование в сферах, где необходима защита однофазных и/или трехфазных нагрузок от повышенного/пониженного напряжения питания. Для монтажа в вводных щитах.

Напряжение питания, В: 3x(100-450) AC
Максимальный коммутируемый ток, А (AC-1): 3x63
Максимальная мощность нагрузки: См. табл.1 в РЭ
Контакт: 3 NO
Диапазон уставок напряжений, В::
-нижний порог: 140…210
-верхний порог: 240…300
-величина асимметрии: 20…100
Погрешность измерений, не более %: 2
Задержка отключения, с:*:
-нижний порог, асимметрия: 0,5…25
-верхний порог: 0,1…5
* В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с.:
Время повторного включения, с: 2…599
Время готовности устройства, с: <5
Диапазон рабочих температур, °С: -40…+55
Степень защиты: IP20
Коммутационная износостойкость, циклов: >105
Степень загрязнения среды: 2
Категория перенапряжения: III
Габариты (ШхВхГ), мм: 105х90х65
Подключение винтовые зажимы: 16 мм2
Момент затяжки винтового соединения, Нм: 1,2
Тип корпуса: 6S
Монтаж: DIN-рейка 35 мм
