Ограничители мощности

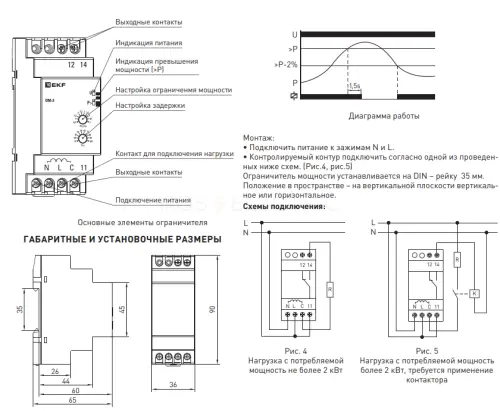

OM-3 (Однофазный, диапазон 0,5-5 кВт, 2 модуля, монтаж на DIN-рейке) - предназначено для контроля потребляемой мощности в однофазной сети переменного тока и отключения нагрузки от сети питания при превышении установленной величины.
Область применения:
Применяются в однофазных сетях переменного тока, где используются однофазные нагрузки.
Принцип работы:
​Ограничитель мощности контролирует величину тока, при помощи встроенного трансформатора тока, вычисляет значение потребляемой мощности. Если потребляемая мощность не превышает установленное значение - контакты реле 8-4 замкнуты и нагрузка подключена к сети питания. При повышении значения мощности свыше установленного значения контакты 8-4 размыкаютcя и нагрузка отключается. Включение происходит автоматически через установленное потребителем время в диапазоне от10 до 100 с.

Напряжение питания, В: 230 АС
Максимальный коммутируемый ток, А (AC-1): 16
Максимальная мощность нагрузки: см. табл. 1
Максимальный ток катушки контактора, А: 3
Контакт: 1NO/NC (1 переключающий)
Индикация: 2 светодиода
Диапазон контролируемой мощности, кВт: 0,5...5
Задержка отключения, с: 1,5
Время повторного включения, с: 10...100
Потребляемая мощность, не более, Вт: 0,85
Диапазон рабочих температур,°С: -25...+50
Степень защиты: IР20
Коммутационная износостойкость, циклов: >100000
Степень загрязнения среды: 2
Категория перенапряжения: III
Габариты (ШхВхГ), мм: 35х90х65
Подключение (винтовые зажимы): 2,5 мм²
Тип корпуса: 2S
Масса, г: 110
Монтаж: на DIN-рейку
Момент затяжки винтового соединения, Нм: 0,5

OM-630 (Трехфазный, многофункциональный, диапазон 5-50 кВт, 6 модулей, монтаж на DIN-рейке) - предназначено для непрерывного контроля потребляемой от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 3-х фазных сетях при обрыве нулевого провода.
Область применения:
Применяется для ограничения потребления электроэнергии, а также защиты от перегрузки в системах управления, релейной и автоматической защиты, в сфере энергетики.
Особенности:
•Отключение нагрузки (потребителя) при обрыве нулевого провода.:
• Защита от повышения и понижения напряжения в сети питания. :
• Защита от перегрузки и короткого замыкания.:
• Выбор варианта определения значения отключаемой мощности::
- суммарно;:
- суммарно, с ограничением мощности в любой из фаз на уровне 2/5P.
Принцип действия:
Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки, вычисляет значение потребляемой мощности отдельно в каждой фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения нагрузка отключается от сети на установленное время. По истечении этого времени она автоматически подключается к сети питания. Нагрузка подключается к сети питания через трехфазный контактор или автоматический выключатель с моторприводом, которым управляет исполнительное реле ограничителя. Мощность, время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели.

Напряжение питания, В: 3х(50...450) + N
Диапазон контролируемой мощности, кВт: 5-50
Дискретность установки мощности (грубо), кВт: 5
Дискретность установки мощности (точно), кВт: 0,5
Задержка отключения при перегрузке по мощности (Toff), с: 1...240
Задержка повторного включения нагрузки (Ton), с: 2...3600
Диапазон контролируемых напряжений, В::
- нижний: 160
- верхний: 260
Время срабатывания, с::
- для нижнего порога: 10
- для верхнего порога: 0,5
Задержка отключения при перегрузке по току, с: 0,1
Максимальный ток контактов реле, А: 2х8 AC-1 / 250 В AC
Максимальный ток катушки контактора, А: 2х2 AC-15
Контакт: 2NO/NC
Погрешность измерения, %::
- напряжения в диапазоне 50...300 В: 2
- тока в диапазоне 3...100 А *: 3
*При токах более 180 А погрешность измерения возрастает до 10%.: *При токах более 180 А погрешность измерения возрастает до 10%.
Диаметр сквозных каналов встроенных трансформаторов тока, мм: 10,5
Степень защиты: IР20
Степень загрязнения среды: 2
Категория перенапряжения: III
Диапазон рабочих температур, °С: -25...+50
Подключение: винтовые зажимы 2,5мм2
Момент затяжки винтового соединения, Hм: 0,5
Габариты (ШхВхГ), мм: 105x90x65
Тип корпуса: 6S
Масса, г: 341
Монтаж: на DIN-рейке 35 мм

OM-630-2 (Трехфазный, многофункциональный, для работы с внешними ТТ ХХХ-5А , 6 модулей, монтаж на DIN-рейке) - предназначено для непрерывного контроля потребляемой от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 3-х фазных сетях при обрыве нулевого провода. Ограничитель мощности OM-630-2 предназначен для работы с внешними трансформаторами тока, если ток нагрузки превышает 5 А.
Область применения:
Применяется для ограничения потребления электроэнергии, а также защиты от перегрузки в системах управления, релейной и автоматической защиты, в сфере энергетики.
Особенности:
- Предназначен для работы с внешними трансформаторами тока;:
- отключение нагрузки (потребителя) при обрыве нулевого провода;:
- защита от повышения и понижения напряжения в сети питания; :
- защита от перегрузки и короткого замыкания;:
- выбор варианта определения значения отключаемой мощности: суммарно или суммарно, с ограничением мощности в любой из фаз на уровне 2/5P.
Принцип работы:
Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки, вычисляет значение потребляемой мощности отдельно в каждой фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения нагрузка отключается от сети на установленное время. По истечении этого времени она автоматически подключается к сети питания. Нагрузка подключается к сети питания через трехфазный контактор или автоматический выключатель с мотор приводом, которым управляет исполнительное реле ограничителя. Мощность, время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели.

Напряжение питания, В: 3х(50...450) + N
Диапазон контролируемой мощности, кВт: (1,6-2,5)хК
Дискретность установки мощности (грубо), кВт: 0,1хК*
Дискретность установки мощности (точно), кВт: 0,01хК*
Задержка отключения при перегрузке по мощности (Toff), с: 1...240
Задержка повторного включения нагрузки (Ton), с: 2...3600
Диапазон контролируемых напряжений, В::
- нижний: 160
- верхний: 260
Время срабатывания, с::
- для нижнего порога: 10
- для верхнего порога: 0,5
Задержка отключения при перегрузке по току, с: 0,1
Максимальный ток контактов реле, А: 2х8 AC-1 / 250 В AC
Максимальный ток катушки контактора, А: 2х2 AC-15
Контакт: 2NO/NC
Погрешность измерения, %::
- напряжения в диапазоне 50...300 В: ≤2
- тока ** в диапазоне 3...100 А: ≤3
Диаметр сквозных каналов встроенных трансформаторов тока, мм: 10,5
Степень защиты: IР20
Степень загрязнения среды: 2
Категория перенапряжения: III
Диапазон рабочих температур, °С: -25...+50
Подключение: винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Hм: 0,5
Габариты (ШхВхГ), мм: 105x90x65
Тип корпуса: 6S
Масса, г: 341
Монтаж: на DIN-рейке 35 мм
* K - коэффициент трансформации трансформатора тока.: * K - коэффициент трансформации трансформатора тока.
** При токах более 180А погрешность измерения возрастает до 10%.: ** При токах более 180А погрешность измерения возрастает до 10%.

OM-630-1 (Трехфазный, многофункциональный, 5-50 кВт, USB порт для программирования, 6 модулей, монтаж на DIN-рейке) - предназначено для непрерывного контроля потребляемой от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 3-х фазных сетях при обрыве нулевого провода.
Особенности:
- Отключение нагрузки (потребителя) при обрыве нулевого провода.:
- Защита от повышения и понижения напряжения в сети питания. :
- Защита от перегрузки и короткого замыкания.:
- Выбор варианта определения значения отключаемой мощности::
- пофазно;:
- суммарно;:
- суммарно, с ограничением мощности в любой из фаз на уровне 2/5P.
Область применения:
Применяется для ограничения потребления электроэнергии, а также защиты от перегрузки в системах управления, релейной и автоматической защиты, в сфере энергетики.
Принцип работы:
Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки, вычисляет значение потребляемой мощности отдельно в каждой фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения нагрузка отключается от сети на установленное время. По истечении этого времени она автоматически подключается к сети питания. Нагрузка подключается к сети питания через трехфазный контактор или автоматический выключатель с моторприводом, которым управляет исполнительное реле ограничителя. Мощность, время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели или при настройке с помощью ПК.

Напряжение питания, В: 3х(50...450) + N
Диапазон контролируемой мощности, кВт: 5-50
Дискретность установки мощности (грубо), кВт: 5
Дискретность установки мощности (точно), кВт: 0,5
Задержка отключения при перегрузке по мощности (Toff), с: 1...240
Задержка повторного включения нагрузки (Ton), с: 2...3600
Диапазон контролируемых напряжений, В::
- нижний: 160
- верхний: 260
Время срабатывания, с::
- для нижнего порога: 20
- для верхнего порога: 0,5
Задержка отключения при перегрузке по току, с: 0,1
Максимальный ток контактов реле, А: 2х8 AC-1 / 250 В AC
Максимальный ток катушки контактора, А: 2х2 AC-15
Контакт: 2NO/NC
Погрешность измерения, %::
- напряжения в диапазоне 50...300 В: 2
- тока в диапазоне 3...100 А *: 3
Диаметр сквозных каналов встроенных трансформаторов тока, мм: 10,5
Степень защиты: IР20
Степень загрязнения среды: 2
Категория перенапряжения: III
Диапазон рабочих температур, °С: -25...+50
Подключение: винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Hм: 0,5
Габариты (ШхВхГ), мм: 105x90x65
Тип корпуса: 6S
Масса, г: 341
Монтаж: на DIN-рейке 35 мм
* При токах более 180 А погрешность измерения возрастает до 10%.: * При токах более 180 А погрешность измерения возрастает до 10%.

OM-1 (Однофазный, многофункциональный (3 режима работы), диапазон 3-30 кВт, 4 модуля, монтаж на DIN-рейке) - предназначено для контроля потребления электрооборудованием мощности в однофазной сети переменного тока. Обеспечивает отключение нагрузки от сети питания при превышении установленного значения мощности или коротком замыкании в нагрузке, а так же при повышении, либо понижении напряжения в питающей сети.
Область применения:
Применяется в однофазных сетях переменного тока для защиты электропроводки, электрооборудования и т.п. от превышения потребления электроэнергии выше установленного максимального значения мощности, ограничение потребления электроэнергии в целях несанкционированного подключения посторонних потребителей к питающей сети.
Особенности:
- диапазон контролируемой мощности 3…30 кВт;:
- защита нагрузки от пониженного и повышенного напряжения;:
- при коротком замыкании в нагрузке, а также при превышении мощности в 6 раз от установленного значения мощности, отключение от сети питания нагрузки за 0,1 сек и блокировка ограничителя мощности на 30 секунд. При продолжении перегрузки по мощности последующее отключение нагрузки за 0,1 сек и блокировка ограничителя мощности на 30 минут;:
- функция блокировки исполнительного реле на 10 минут при перегрузке по мощности 5 раз подряд, по истечении времени блокировки нагрузка подключится к сети питания;:
- контакт 2NO/NC, 8 А.
Принцип работы:
Ограничитель мощности контролирует величину напряжения и тока, вычисляет потребляемое нагрузкой действующее значение мощности. Если мощность не превышает установленное значение, нет перепадов по напряжению, нагрузка подключена к сети питания через контактор K, на катушку которого подается питание через замкнутые исполнительного реле K1. Реле К2 служит для подключения индикаторной лампы (звуковой сигнализации), оповещающей об аварийном режиме (перегрузка по мощности, перепад напряжения). В нормальном режиме работы ограничителя мощности контакты реле К2 разомкнуты. При превышении потребляемой мощности, а также при повышении, либо понижении напряжения в питающей сети, реле К2 за время не более 0,1 сек замыкает контакты, подключающие аварийную сигнализацию. Далее, через время задержки отключения (Тoff) (если произошло превышение мощности), либо через время задержки отключения при превышении (понижении) напряжения питающей сети, размыкаются контакты реле К1, управляющие питанием катушки контактора и нагрузка отключится от сети. По истечении времени повторного включения (Ton) замкнутся контакты реле К1 нагрузка подключится к сети питания и через 2 сек разомкнуться контакты реле К2, аварийная сигнализация отключается. Мощность, время отключения при перегрузке по мощности и время повторного включения устанавливается регулировками на передней панели.

Напряжение питания, В: 50-450 AC
Максимальный коммутируемый ток, А (AC-1): 2x8
Максимальный ток катушки контактора, А: 2х2 AС-15
Контакт: 2NO/NC (2 переключающих)
Диапазон контролируемой мощности, кВт: 3...30
Дискретность установки мощности (грубо), кВт: 3
Дискретность установки мощности (точно), кВт: 0,25
Время задержки отключения при превышении мощности (Toff): 1 сек...240 сек
Время повторного включения нагрузки (Ton): 2 сек...60 мин
Защита от перепадов напряжений: да
- U мин., В: 160
- U макс., В: 260
Время срабатывания, с::
- для U мин.: 5
- для U макс.: 0,1
Время срабатывания при перегрузке по току, с*: 0,1
Погрешность измерения, %::
- напряжения в диапазоне 50...300 В: ≤ 2
- тока в диапазоне 3...100 А **, %: ≤ 3
Диаметр сквозного отверстия измерительной цепи, мм: 12
Степень защиты: IР20
Степень загрязнения среды: 2
Категория перенапряжения: III
Диапазон рабочих температур, °С: -25...+50
Подключение: винтовые зажимы 2,5мм2
Момент затяжки винтового соединения, Hм: 0,5
Габариты (ШхВхГ), мм: 70x90x65
Тип корпуса: 4S
Масса, кг: 0,2
Монтаж: на DIN-рейку
* При превышении значения мощности в 6 раз от установленного значения, а также при коротком замыкании в нагрузке и при достижении числа количества отключений счетчика, нагрузка от сети питания отключается за время не более 0,1 секунды.: * При превышении значения мощности в 6 раз от установленного значения, а также при коротком замыкании в нагрузке и при достижении числа количества отключений счетчика, нагрузка от сети питания отключается за время не более 0,1 секунды.
**При токах более 180 А погрешность измерения возрастает до 10%.: **При токах более 180 А погрешность измерения возрастает до 10%.

OM-1-3 (Однофазный, многофункциональный, диапазон 1-10 кВт, с функциее реле напряжения, с защитой от КЗ в нагрузке, со счетчиком колличества отключений, цифровая индикация, 3 модуля, монтаж на DIN-рейке) - предназначено для контроля мощности в однофазной сети переменного тока, потребляемой электрооборудованием. Обеспечивает отключение нагрузки от сети питания при превышении установленного значения мощности, а так же при повышении, либо понижении напряжения в питающей сети.
Особенности:
- диапазон контролируемой мощности 1…10 кВт;:
- защита нагрузки от пониженного и повышенного напряжения;:
- функция ускоренного отключения, не более 0,1 сек, при коротком замыкании в нагрузке;:
- функция счетчика количества отключений нагрузки с блокировкой исполнительного реле при превышении количества отключений;:
- LED индикатор отображения величины мощности, параметров напряжения, аварийных режимов работы;:
- контакт 1NO/NC, 16 А.
Область применения:
Применяется в однофазных сетях переменного тока для защиты электропроводки, электрооборудования и т.п. от превышения потребления электроэнергии выше установленного максимального значения мощности, ограничение потребления электроэнергии в целях несанкционированного подключения посторонних потребителей к питающей сети.
Принцип работы:
Ограничитель мощности контролирует величину напряжения и тока, вычисляет потребляемое нагрузкой действующее значение мощности и отображает на LED индикаторе. Если напряжение находится в заданном диапазоне и мощность не превышает установленное значение, замкнуты контакты 9-8 реле, нагрузка подключена с сети питания. При превышении потребляемой мощности, а также при повышении, либо понижении напряжения в питающей сети, контакты 9-8 реле размыкаются, нагрузка отключается. Мощность, время отключения, повторного включения и количество отключений нагрузки до блокировки реле управления нагрузкой, а также величина минимального и максимального порогов напряжения отключения устанавливаются потребителем при настройке реле.

Напряжение питания, В: 230 АС
Максимальный коммутируемый ток, А (AC-1): 16
Максимальный ток катушки контактора, А: 3 AС-15
Контакт: 1NO/NC (1 переключающий)
Диапазон контролируемой мощности, кВт: 1...10
Задержка отключения при превышении установленной мощности*: 1 сек…3 мин
Время повторного включения: 4 сек...6 мин
Диапазон уставок напряжений, В:
- нижний порог: 150-210
- верхний порог: 230-260
Задержка отключения, с:
- нижний порог: 5
- верхний порог: 0,3
Значение счетчика отключения нагрузки**: 0…20
Диаметр сквозного отверстия измерительной цепи, мм: 5
Потребляемая мощность, Вт: 1
Диапазон рабочих температур, °С: -25...+50
Степень защиты: IР20
Коммутационная износостойкость, циклов: >100000
Степень загрязнения среды: 2
Категория перенапряжения: III
Габариты (ШхВхГ), мм: 52х90х65
Подключение (винтовые зажимы): 2,5 мм²
Тип корпуса: 3S
Масса, г: 140
Монтаж: на DIN-рейку
Момент затяжки винтового соединения, Нм: 0,5
* При превышении значения мощности в 6 раз от установленного значения, а также при повышении мощности до 16 кВт и более, коротком замыкании в нагрузке и при достижении числа количества отключений счетчика, нагрузка от сети питания отключается за время не более 0,1 секунд,: * При превышении значения мощности в 6 раз от установленного значения, а также при повышении мощности до 16 кВт и более, коротком замыкании в нагрузке и при достижении числа количества отключений счетчика, нагрузка от сети питания отключается за время не более 0,1 секунд,
** При значении параметра счетчика отключения нагрузки (Cto) равным «0» превышение мощности 5 раз подряд приведет к блокировке ограничителя мощности на 10 мин, по истечении времени блокировки нагрузка подключится к сети питания.: ** При значении параметра счетчика отключения нагрузки (Cto) равным «0» превышение мощности 5 раз подряд приведет к блокировке ограничителя мощности на 10 мин, по истечении времени блокировки нагрузка подключится к сети питания.

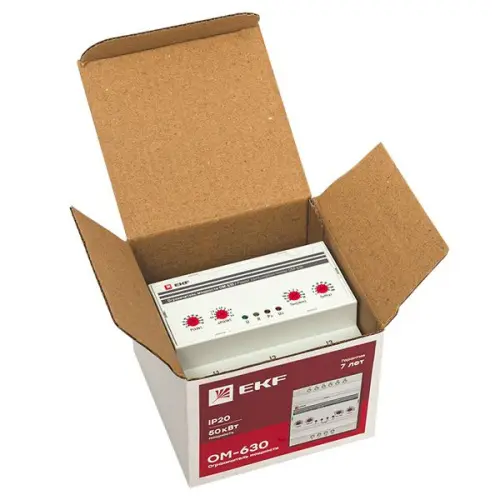

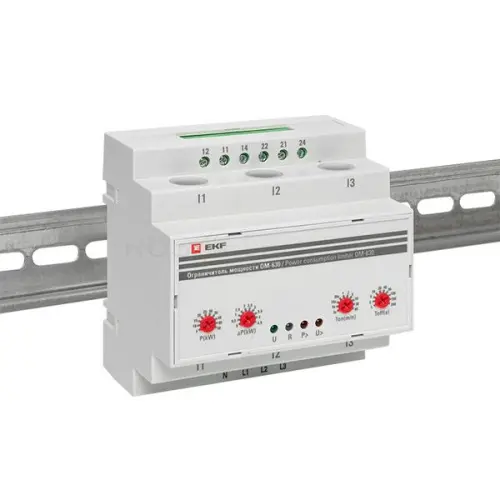

Ограничитель мощности 3-фазный ОМ-630 EKF служит для непрерывного контроля потребляемой от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 3-х фазных сетях при обрыве нулевого провода.
Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки встроенным трансформатором тока, вычисляет действующее значение потребляемой мощности отдельно в каждой фазе, суммирует значения (Руст=Ра+Рв+Рс) и при повышении значения мощности P свыше установленного значения (Р>Руст) отключает нагрузку на время, установленное потребителем. Нагрузка подключается к сети через трехфазный контактор. Исполнительное реле ограничителя управляет катушкой контактора. Время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели.
Ограничитель защищает нагрузку при обрыве нулевого провода, отключая ее от сети питания. В ограничителе установлена функция реле напряжения: защита от повышения напряжения более 260 В и падения его ниже 160 В. Ограничитель блокирует включение нагрузки, если отключение при перегрузке по мощности произошло 5 раз за установленный отрезок времени при условии, что нагрузка на питающую сеть в течение этого периода не снижалась. Повторное включение происходит через 10 минут.
При питании от одной фазы работоспособность реле сохраняется.

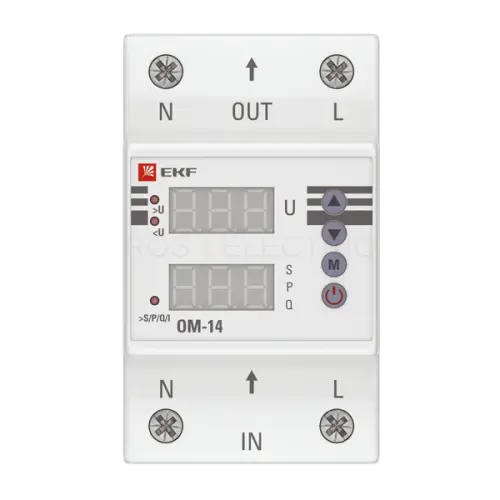

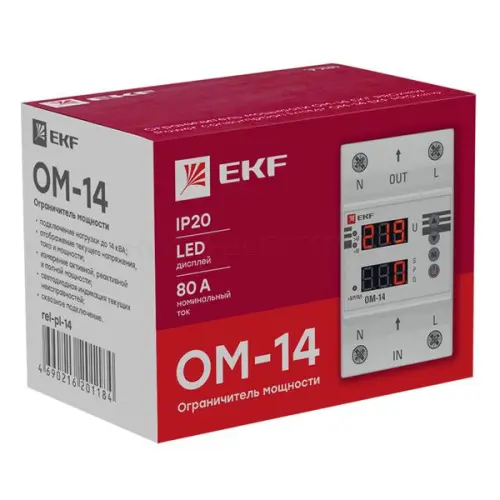

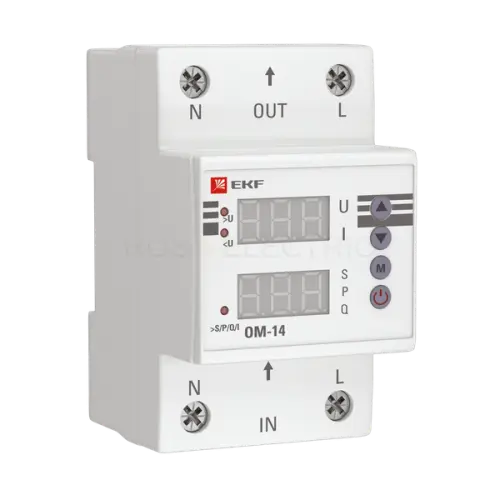

Ограничитель мощности ОМ-14 EKF предназначен для автоматического отключения подключенной через него нагрузки, если значение напряжения или потребляемая мощность (полная, активная или реактивная) в электросети выйдет за допустимые пределы. Прибор управляется микроконтроллером, который анализирует напряжение и потребляемую мощность и отображает текущие действующие значения на цифровых индикаторах. Коммутация нагрузки осуществляется электромагнитным реле. Допустимые пределы отключения напряжения, мощности и время задержки включения устанавливаются пользователем с помощью кнопок. Значения сохраняются в энергонезависимой памяти.

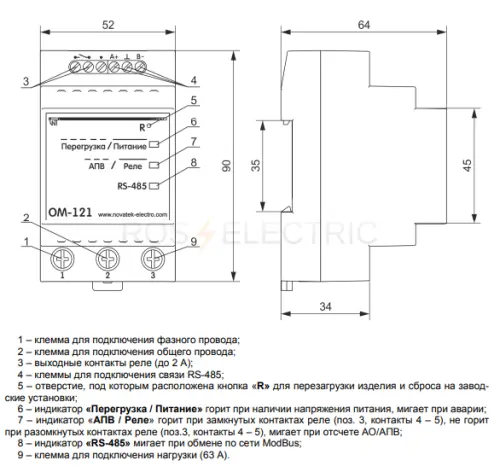

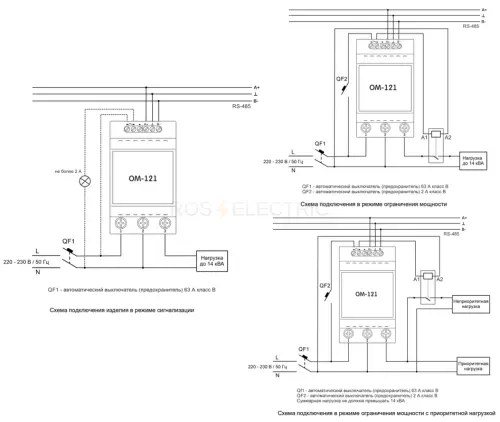

Ограничитель мощности однофазный ОМ-121 Новатек Электро - предназначен для постоянного отслеживания параметров однофазной сети (напряжение и частота), а также ограничения мощности и тока, потребляемого нагрузкой, с последующей передачей информации по интерфейсу RS-485 (EIA/TIA-485) (протокол передачи ModBus RTU/ASCII).

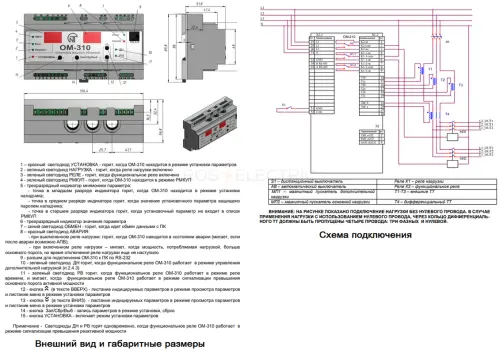

Ограничитель мощности трёхфазный ОМ-310 Новатек Электро - предназначен для отключения нагрузки при превышении потребителем заданного уровня активной мощности в соответствии с выбранным алгоритмом работы.

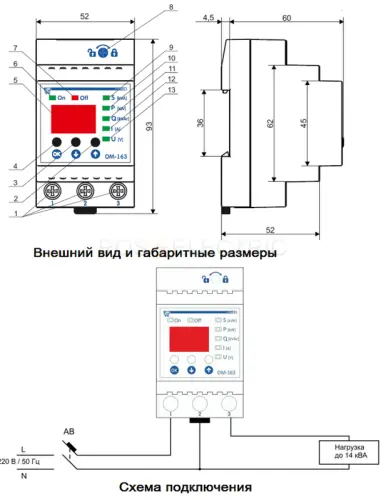

Ограничитель мощности однофазный ОМ-163 Новатек Электро - предназначен для защиты (отключения) подключенного к нему оборудования в случаях: превышения значения порога контролируемого параметра, отклонения напряжения сети от установленных значений, превышения температуры контактной группы (85С).

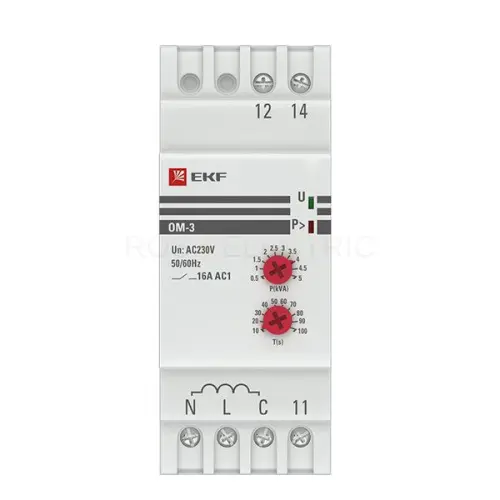

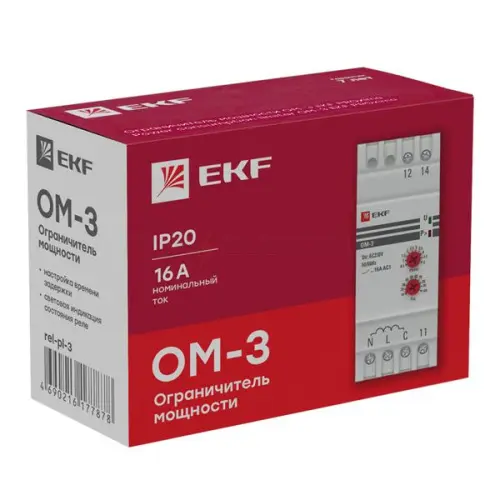

Ограничитель мощности ОМ-3 EKF предназначен для контроля потребления мощности в однофазных сетях и отключения питания от потребителя в случае превышения потребления электроэнергии свыше установленного значения, замыкания в цепи нагрузки, несанкционированного подключения к питающей сети на лестничной площадке, коридоре и т.п.

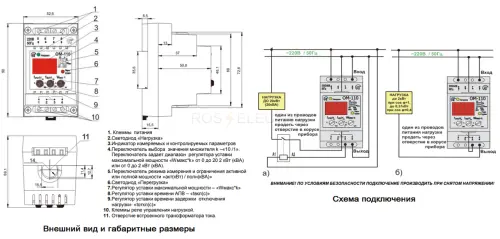

Ограничитель мощности однофазный ОМ-110-01 Новатек Электро - предназначен для измерения и постоянного контроля активной или полной мощности однофазной нагрузки.

Ограничитель мощности - устройство, предназначенное для постоянного контроля потребляемой мощности и отключения нагрузки при превышении установленного лимита мощности в однофазных электрических сетях переменного тока. Обеспечивают контроль несанкционированных подключений к электрической сети потребителя. Защищают изношенные сети от недопустимых перегрузок, связанных с подключением мощных нагрузок. Обеспечивают равномерное распределение потребляемой мощности между потребителями для контроля общей выделенной мощности. Изготовлены из материала не поддерживающего горения - пластик. Выполнены в корпусе для крепления на DIN-рейку.

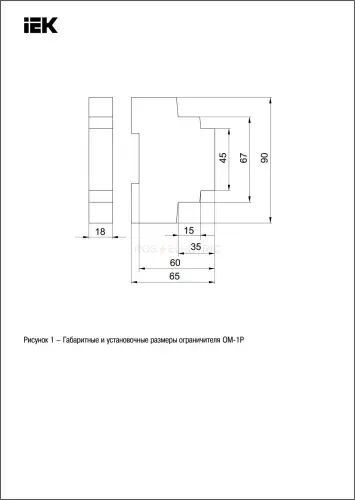

Ограничитель мощности ОМ-1P - работает через внешний трансформатор. Диапазон контролируемого тока зависит от типа применяемого трансформатора. На лицевой панели регуляторы ограничения мощности и времени включения нагрузки, а также индикаторы питания.

Ограничитель мощности - устройство, предназначенное для постоянного контроля потребляемой мощности и отключения нагрузки при превышении установленного лимита мощности в однофазных электрических сетях переменного тока. Обеспечивают контроль несанкционированных подключений к электрической сети потребителя. Защищают изношенные сети от недопустимых перегрузок, связанных с подключением мощных нагрузок. Обеспечивают равномерное распределение потребляемой мощности между потребителями для контроля общей выделенной мощности. Изготовлены из материала не поддерживающего горения - пластик. Выполнены в корпусе для крепления на DIN-рейку.

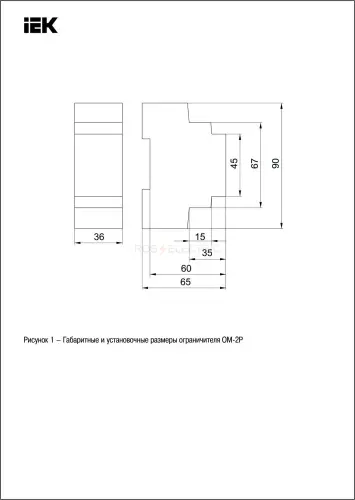

Ограничитель мощности ОМ-2P - контролирует величину напряжения и величину потребляемого тока нагрузки встроенными трансформаторами тока.
