Двухполюсные автоматические выключатели OptiDin D63, управляемые дифференциальным током со встроенной защитой от сверхтоков (далее АВДТ), устанавливаются в однофазных электрических сетях переменного тока частоты 50 Гц с глухозаземлённой нейтралью номинальным напряжением не выше 230 В и номинальными токами до 40 А. Они предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания.
Двухполюсные автоматические выключатели электронного типа с одним защищенным от сверхтоков полюсом относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения), и предназначены для стационарной установки при неподвижной проводке.
Двухполюсные автоматические выключатели электронного типа с одним защищенным от сверхтоков полюсом относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения), и предназначены для стационарной установки при неподвижной проводке.
Автоматический выключатель дифференциального тока на номинальный ток 6 (А) и номинальный отключающий дифференциальный ток 30 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 36
Габариты изделия: Высота (мм): 83,6
Габариты изделия: Глубина (мм): 73,5
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 6
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 6
Номинальный отключающий дифференциальный ток (мА): 30
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Потери мощности (Вт): 6
Тип защитной характеристики по дифферециальному току: А
Наличие защиты от сверхтоков: да
Тип тока утечки: A
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 1
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 6
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 2
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: У3
Диапазон рабочих температур (˚С): от -40°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
Дополнительное оборудование: нет
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
63А
Производитель
:
КЭАЗ
7 608 руб.
Быстрый просмотр
АВДТ предназначены для применения в электрических цепях переменного тока частоты 50 Гц с глухозаземлённой нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, для защиты от перегрузки и короткого замыкания и оперативных включений и отключений указанных цепей.
Автоматический выключатель дифференциального тока на номинальный ток 20 А и номинальный отключающий дифференциальный ток 30 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 62
Габариты изделия: Высота (мм): 94
Габариты изделия: Глубина (мм): 75
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 20
Габарит: 3,5 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 4,5
Номинальный отключающий дифференциальный ток (мА): 30
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Потери мощности (Вт): 7
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: да
Тип тока утечки: AC
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 4,5
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 1
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 4,5
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 3,5
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ 3422-075-05758109-2013
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
20А
Производитель
:
КЭАЗ
1 827.60 руб.
Быстрый просмотр
Выключатели автоматические, управляемые дифференциальным током, со встроенной защитой от сверхтоков типа OptiDin D63 предназначены для применения в однофазных электрических цепях переменного тока частоты 50 Гц с глухо заземлённой нейтралью номинальным напряжением не выше 230 В и номинальными токами до 40 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, для защиты от токов перегрузки и короткого замыкания и оперативных привключений и отключений указанных цепей.
Автоматический выключатель дифференциального тока на номинальный ток 6 А и номинальный отключающий дифференциальный ток 30 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 36
Габариты изделия: Высота (мм): 85
Габариты изделия: Глубина (мм): 73,1
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 6
Габарит: 2 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 4,5
Номинальный отключающий дифференциальный ток (мА): 30
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Потери мощности (Вт): 6
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: да
Тип тока утечки: AC
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 4,5
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 1
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 4,5
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 2
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: У3
Диапазон рабочих температур (˚С): от -40°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
Дополнительное оборудование: нет
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
63А
Производитель
:
КЭАЗ
3 600 руб.
Быстрый просмотр
Автоматические выключатели OptiDin VD63, управляемые дифференциальным током со встроенной защитой от сверхтоков (АВДТ), устанавливаются в электрических цепях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А и предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания. АВДТ относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения). Двухполюсные АВДТ предназначены для стационарной установки при неподвижной проводке в нормальных и жестких условиях эксплуатации по ГОСТ 30345.0-95 в однофазных, а четырехполюсные - в трехфазных.
Автоматический выключатель дифференциального тока на номинальный ток 16 А и номинальный отключающий дифференциальный ток 30 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 71,2
Габариты изделия: Высота (мм): 92,2
Габариты изделия: Глубина (мм): 73,5
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 16
Габарит: 4 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 10
Номинальный отключающий дифференциальный ток (мА): 30
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Потери мощности (Вт): 7
Тип защитной характеристики по дифферециальному току: А
Наличие защиты от сверхтоков: да
Тип тока утечки: A
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 10
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 1
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 10
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 4
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -40°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
16А
Производитель
:
КЭАЗ
11 689.20 руб.
Быстрый просмотр
Автоматические выключатели OptiDin VD63, управляемые дифференциальным током со встроенной защитой от сверхтоков (АВДТ), устанавливаются в электрических цепях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А и предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания. АВДТ относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения). Двухполюсные АВДТ предназначены для стационарной установки при неподвижной проводке в нормальных и жестких условиях эксплуатации по ГОСТ 30345.0-95 в однофазных, а четырехполюсные - в трехфазных.
Автоматический выключатель дифференциального тока на номинальный ток 25 А и номинальный отключающий дифференциальный ток 30 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 71,2
Габариты изделия: Высота (мм): 92,2
Габариты изделия: Глубина (мм): 73,5
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 25
Габарит: 4 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 6
Номинальный отключающий дифференциальный ток (мА): 30
Уставка расцепителей токов короткого замыкания: 3In-5In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: B
Потери мощности (Вт): 12
Тип защитной характеристики по дифферециальному току: А
Наличие защиты от сверхтоков: да
Тип тока утечки: A
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 1
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 6
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 4
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -40°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
25А
Производитель
:
КЭАЗ
11 202 руб.
Быстрый просмотр
АВДТ предназначены для применения в электрических цепях переменного тока частоты 50 Гц с глухозаземлённой нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, для защиты от перегрузки и короткого замыкания и оперативных включений и отключений указанных цепей.
Автоматический выключатель дифференциального тока на номинальный ток 50 А и номинальный отключающий дифференциальный ток 300 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 62
Габариты изделия: Высота (мм): 94
Габариты изделия: Глубина (мм): 75
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 50
Габарит: 3,5 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 4,5
Номинальный отключающий дифференциальный ток (мА): 300
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Потери мощности (Вт): 18
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: да
Тип тока утечки: AC
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 4,5
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 1
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 4,5
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 3,5
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ 3422-075-05758109-2013
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
50А
Производитель
:
КЭАЗ
2 202 руб.
Быстрый просмотр
Автоматические выключатели OptiDin VD63, управляемые дифференциальным током со встроенной защитой от сверхтоков (АВДТ), устанавливаются в электрических цепях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А и предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания. АВДТ относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения). Двухполюсные АВДТ предназначены для стационарной установки при неподвижной проводке в нормальных и жестких условиях эксплуатации по ГОСТ 30345.0-95 в однофазных, а четырехполюсные - в трехфазных.
Автоматический выключатель дифференциального тока на номинальный ток 50 А и номинальный отключающий дифференциальный ток 300 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 126
Габариты изделия: Высота (мм): 92,2
Габариты изделия: Глубина (мм): 73,5
Электротехнические характеристики
Количество полюсов: 4
Номинальный ток In (А): 50
Габарит: 7,5 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 6
Номинальный отключающий дифференциальный ток (мА): 300
Уставка расцепителей токов короткого замыкания: 10In-20In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: D
Потери мощности (Вт): 36
Тип защитной характеристики по дифферециальному току: А
Наличие защиты от сверхтоков: да
Тип тока утечки: A
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): да
Общее количество полюсов: 4
Общее количество защищенных полюсов: 3
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 6
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 7,5
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -40°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
50А
Производитель
:
КЭАЗ
20 512.80 руб.
Быстрый просмотр
Автоматические выключатели OptiDin VD63, управляемые дифференциальным током со встроенной защитой от сверхтоков (АВДТ), устанавливаются в электрических цепях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А и предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания. АВДТ относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения). Двухполюсные АВДТ предназначены для стационарной установки при неподвижной проводке в нормальных и жестких условиях эксплуатации по ГОСТ 30345.0-95 в однофазных, а четырехполюсные - в трехфазных.
Автоматический выключатель дифференциального тока на номинальный ток 50 А и номинальный отключающий дифференциальный ток 30 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 126
Габариты изделия: Высота (мм): 92,2
Габариты изделия: Глубина (мм): 73,5
Электротехнические характеристики
Количество полюсов: 4
Номинальный ток In (А): 50
Габарит: 7,5 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 6
Номинальный отключающий дифференциальный ток (мА): 30
Уставка расцепителей токов короткого замыкания: 10In-20In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: D
Потери мощности (Вт): 36
Тип защитной характеристики по дифферециальному току: А
Наличие защиты от сверхтоков: да
Тип тока утечки: A
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): да
Общее количество полюсов: 4
Общее количество защищенных полюсов: 3
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 6
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 7,5
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -40°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
50А
Производитель
:
КЭАЗ
20 512.80 руб.
Быстрый просмотр
АВДТ предназначены для применения в электрических цепях переменного тока частоты 50 Гц с глухозаземлённой нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, для защиты от перегрузки и короткого замыкания и оперативных включений и отключений указанных цепей.
Автоматический выключатель дифференциального тока на номинальный ток 25 А и номинальный отключающий дифференциальный ток 10 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 133
Габариты изделия: Высота (мм): 94
Габариты изделия: Глубина (мм): 75
Электротехнические характеристики
Количество полюсов: 4
Номинальный ток In (А): 25
Габарит: 7,5 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 4,5
Номинальный отключающий дифференциальный ток (мА): 10
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Потери мощности (Вт): 18
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: да
Тип тока утечки: AC
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 4,5
Отключение нейтрали (N): да
Общее количество полюсов: 4
Общее количество защищенных полюсов: 3
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 4,5
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 7,5
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ 3422-075-05758109-2013
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
25А
Производитель
:
КЭАЗ
2 470.80 руб.
Быстрый просмотр

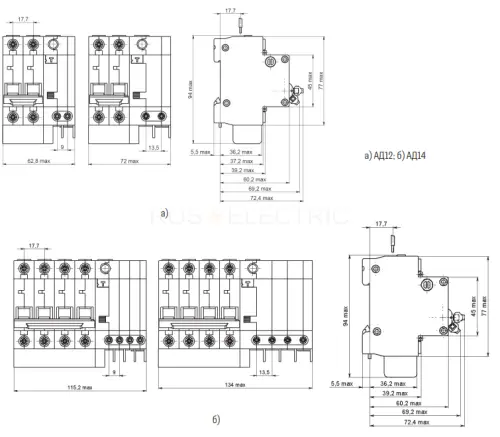

АВДТ предназначены для применения в электрических цепях переменного тока частоты 50 Гц с глухозаземлённой нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, для защиты от перегрузки и короткого замыкания и оперативных включений и отключений указанных цепей.
Автоматический выключатель дифференциального тока на номинальный ток 10 А и номинальный отключающий дифференциальный ток 10 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 62
Габариты изделия: Высота (мм): 94
Габариты изделия: Глубина (мм): 75
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 10
Габарит: 3,5 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 4,5
Номинальный отключающий дифференциальный ток (мА): 10
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Потери мощности (Вт): 7
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: да
Тип тока утечки: AC
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 4,5
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 1
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 4,5
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 3,5
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ 3422-075-05758109-2013
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
10А
Производитель
:
КЭАЗ
2 095.20 руб.
Быстрый просмотр
Автоматические выключатели OptiDin VD63, управляемые дифференциальным током со встроенной защитой от сверхтоков (АВДТ), устанавливаются в электрических цепях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А и предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания. АВДТ относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения). Двухполюсные АВДТ предназначены для стационарной установки при неподвижной проводке в нормальных и жестких условиях эксплуатации по ГОСТ 30345.0-95 в однофазных, а четырехполюсные - в трехфазных.
Автоматический выключатель дифференциального тока на номинальный ток 10 А и номинальный отключающий дифференциальный ток 30 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 71,2
Габариты изделия: Высота (мм): 92,2
Габариты изделия: Глубина (мм): 73,5
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 10
Габарит: 4 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 6
Номинальный отключающий дифференциальный ток (мА): 30
Уставка расцепителей токов короткого замыкания: 10In-20In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: D
Потери мощности (Вт): 6
Тип защитной характеристики по дифферециальному току: А
Наличие защиты от сверхтоков: да
Тип тока утечки: A
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 1
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 6
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 4
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -40°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
10А
Производитель
:
КЭАЗ
12 274.80 руб.
Быстрый просмотр
АВДТ предназначены для применения в электрических цепях переменного тока частоты 50 Гц с глухозаземлённой нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, для защиты от перегрузки и короткого замыкания и оперативных включений и отключений указанных цепей.
Автоматический выключатель дифференциального тока на номинальный ток 16 А и номинальный отключающий дифференциальный ток 100 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 133
Габариты изделия: Высота (мм): 94
Габариты изделия: Глубина (мм): 75
Электротехнические характеристики
Количество полюсов: 4
Номинальный ток In (А): 16
Габарит: 7,5 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 4,5
Номинальный отключающий дифференциальный ток (мА): 100
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Потери мощности (Вт): 14
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: да
Тип тока утечки: AC
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 4,5
Отключение нейтрали (N): да
Общее количество полюсов: 4
Общее количество защищенных полюсов: 3
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 4,5
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 7,5
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ 3422-075-05758109-2013
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
16А
Производитель
:
КЭАЗ
3 279.60 руб.
Быстрый просмотр
Автоматические выключатели OptiDin VD63, управляемые дифференциальным током со встроенной защитой от сверхтоков (АВДТ), устанавливаются в электрических цепях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А и предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания. АВДТ относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения). Двухполюсные АВДТ предназначены для стационарной установки при неподвижной проводке в нормальных и жестких условиях эксплуатации по ГОСТ 30345.0-95 в однофазных, а четырехполюсные - в трехфазных.
Автоматический выключатель дифференциального тока на номинальный ток 10 А и номинальный отключающий дифференциальный ток 30 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 126
Габариты изделия: Высота (мм): 92,2
Габариты изделия: Глубина (мм): 73,5
Электротехнические характеристики
Количество полюсов: 4
Номинальный ток In (А): 10
Габарит: 7,5 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 10
Номинальный отключающий дифференциальный ток (мА): 30
Уставка расцепителей токов короткого замыкания: 3In-5In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: B
Потери мощности (Вт): 12
Тип защитной характеристики по дифферециальному току: А
Наличие защиты от сверхтоков: да
Тип тока утечки: A
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 10
Отключение нейтрали (N): да
Общее количество полюсов: 4
Общее количество защищенных полюсов: 3
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 10
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 7,5
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -40°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
10А
Производитель
:
КЭАЗ
22 692 руб.
Быстрый просмотр
Автоматические выключатели OptiDin VD63, управляемые дифференциальным током со встроенной защитой от сверхтоков (АВДТ), устанавливаются в электрических цепях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А и предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания. АВДТ относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения). Двухполюсные АВДТ предназначены для стационарной установки при неподвижной проводке в нормальных и жестких условиях эксплуатации по ГОСТ 30345.0-95 в однофазных, а четырехполюсные - в трехфазных.
Автоматический выключатель дифференциального тока на номинальный ток 32 А и номинальный отключающий дифференциальный ток 100 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 126
Габариты изделия: Высота (мм): 92,2
Габариты изделия: Глубина (мм): 73,5
Электротехнические характеристики
Количество полюсов: 4
Номинальный ток In (А): 32
Габарит: 7,5 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 6
Номинальный отключающий дифференциальный ток (мА): 100
Уставка расцепителей токов короткого замыкания: 3In-5In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: B
Потери мощности (Вт): 24
Тип защитной характеристики по дифферециальному току: А
Наличие защиты от сверхтоков: да
Тип тока утечки: A
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): да
Общее количество полюсов: 4
Общее количество защищенных полюсов: 3
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 6
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 7,5
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -40°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
32А
Производитель
:
КЭАЗ
19 034.40 руб.
Быстрый просмотр
АВДТ предназначены для применения в электрических цепях переменного тока частоты 50 Гц с глухозаземлённой нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, для защиты от перегрузки и короткого замыкания и оперативных включений и отключений указанных цепей.
Автоматический выключатель дифференциального тока на номинальный ток 32 А и номинальный отключающий дифференциальный ток 30 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 133
Габариты изделия: Высота (мм): 94
Габариты изделия: Глубина (мм): 75
Электротехнические характеристики
Количество полюсов: 4
Номинальный ток In (А): 32
Габарит: 7,5 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 4,5
Номинальный отключающий дифференциальный ток (мА): 30
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Потери мощности (Вт): 24
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: да
Тип тока утечки: AC
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 4,5
Отключение нейтрали (N): да
Общее количество полюсов: 4
Общее количество защищенных полюсов: 3
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 4,5
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 7,5
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ 3422-075-05758109-2013
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
32А
Производитель
:
КЭАЗ
2 372.40 руб.
Быстрый просмотр
АВДТ предназначены для применения в электрических цепях переменного тока частоты 50 Гц с глухозаземлённой нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, для защиты от перегрузки и короткого замыкания и оперативных включений и отключений указанных цепей.
Автоматический выключатель дифференциального тока на номинальный ток 16 А и номинальный отключающий дифференциальный ток 30 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 117
Габариты изделия: Высота (мм): 94
Габариты изделия: Глубина (мм): 75
Электротехнические характеристики
Количество полюсов: 4
Номинальный ток In (А): 16
Габарит: 6,5 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 4,5
Номинальный отключающий дифференциальный ток (мА): 30
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Потери мощности (Вт): 14
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: да
Тип тока утечки: AC
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 4,5
Отключение нейтрали (N): да
Общее количество полюсов: 4
Общее количество защищенных полюсов: 3
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 4,5
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 6,5
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ 3422-075-05758109-2013
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
16А
Производитель
:
КЭАЗ
2 580 руб.
Быстрый просмотр
Автоматические выключатели OptiDin VD63, управляемые дифференциальным током со встроенной защитой от сверхтоков (АВДТ), устанавливаются в электрических цепях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А и предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания. АВДТ относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения). Двухполюсные АВДТ предназначены для стационарной установки при неподвижной проводке в нормальных и жестких условиях эксплуатации по ГОСТ 30345.0-95 в однофазных, а четырехполюсные - в трехфазных.
Автоматический выключатель дифференциального тока на номинальный ток 20 А и номинальный отключающий дифференциальный ток 30 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 126
Габариты изделия: Высота (мм): 92,2
Габариты изделия: Глубина (мм): 73,5
Электротехнические характеристики
Количество полюсов: 4
Номинальный ток In (А): 20
Габарит: 7,5 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 10
Номинальный отключающий дифференциальный ток (мА): 30
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Потери мощности (Вт): 18
Тип защитной характеристики по дифферециальному току: А
Наличие защиты от сверхтоков: да
Тип тока утечки: A
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 10
Отключение нейтрали (N): да
Общее количество полюсов: 4
Общее количество защищенных полюсов: 3
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 10
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 7,5
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -40°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
63А
Производитель
:
КЭАЗ
18 525.60 руб.
Быстрый просмотр
АВДТ предназначены для применения в электрических цепях переменного тока частоты 50 Гц с глухозаземлённой нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, для защиты от перегрузки и короткого замыкания и оперативных включений и отключений указанных цепей.
Автоматический выключатель дифференциального тока на номинальный ток 40 А и номинальный отключающий дифференциальный ток 30 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 117
Габариты изделия: Высота (мм): 94
Габариты изделия: Глубина (мм): 75
Электротехнические характеристики
Количество полюсов: 4
Номинальный ток In (А): 40
Габарит: 7,5 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 4,5
Номинальный отключающий дифференциальный ток (мА): 30
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Потери мощности (Вт): 30
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: да
Тип тока утечки: AC
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 4,5
Отключение нейтрали (N): да
Общее количество полюсов: 4
Общее количество защищенных полюсов: 3
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 4,5
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 7,5
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ 3422-075-05758109-2013
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
40А
Производитель
:
КЭАЗ
2 577.60 руб.
Быстрый просмотр
Автоматические выключатели OptiDin VD63, управляемые дифференциальным током со встроенной защитой от сверхтоков (АВДТ), устанавливаются в электрических цепях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А и предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания. АВДТ относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения). Двухполюсные АВДТ предназначены для стационарной установки при неподвижной проводке в нормальных и жестких условиях эксплуатации по ГОСТ 30345.0-95 в однофазных, а четырехполюсные - в трехфазных.
Автоматический выключатель дифференциального тока на номинальный ток 40 А и номинальный отключающий дифференциальный ток 30 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 71,2
Габариты изделия: Высота (мм): 92,2
Габариты изделия: Глубина (мм): 73,5
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 40
Габарит: 4 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 230
Предельная коммутационная способность переменного тока Icu (кА): 6
Номинальный отключающий дифференциальный ток (мА): 30
Уставка расцепителей токов короткого замыкания: 10In-20In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: D
Потери мощности (Вт): 15
Тип защитной характеристики по дифферециальному току: А
Наличие защиты от сверхтоков: да
Тип тока утечки: A
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): да
Общее количество полюсов: 2
Общее количество защищенных полюсов: 1
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 220АС (кА): 6
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 4
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -40°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
40А
Производитель
:
КЭАЗ
12 438 руб.
Быстрый просмотр
АВДТ предназначены для применения в электрических цепях переменного тока частоты 50 Гц с глухозаземлённой нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, для защиты от перегрузки и короткого замыкания и оперативных включений и отключений указанных цепей.
Автоматический выключатель дифференциального тока на номинальный ток 20 А и номинальный отключающий дифференциальный ток 30 мА.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 133
Габариты изделия: Высота (мм): 94
Габариты изделия: Глубина (мм): 75
Электротехнические характеристики
Количество полюсов: 4
Номинальный ток In (А): 20
Габарит: 7,5 модуля
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 4,5
Номинальный отключающий дифференциальный ток (мА): 30
Уставка расцепителей токов короткого замыкания: 5In-10In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: C
Потери мощности (Вт): 14
Тип защитной характеристики по дифферециальному току: АС
Наличие защиты от сверхтоков: да
Тип тока утечки: AC
Селективная защита: нет
Отключающая способность по EN 60898 (кА): 4,5
Отключение нейтрали (N): да
Общее количество полюсов: 4
Общее количество защищенных полюсов: 3
Категория перенапряжения: 3
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 4,5
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 7,5
Глубина монтажная (встраиваемая) (мм): 75
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -25°С до +55°С
Категория применения по селективности: неселективный
Степень загрязнения: 3
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ 3422-075-05758109-2013
Дополнительное оборудование: да
Тип оборудования: АВДТ с защитой от сверхтоков
Сегмент РЖД: нет
Номинальный ток
:
20А
Производитель
:
КЭАЗ
2 776.80 руб.
Дифференциальные автоматы (АВДТ — Автоматические Выключатели Дифференциального Тока со встроенной защитой от сверхтоков) сочетают функции автоматического выключателя и УЗО и обеспечивают три вида защиты — от короткого замыкания, перегрузки и возникновения утечки тока (в частности, вследствие прикосновения человека к токоведущим частям). Конструктивно представляют собой автоматический выключатель с присоединенным к нему электронным блоком дифференциальной защиты.
