Тепловые реле (реле перегрузки)

469

Быстрый просмотр

Реле электротепловое токовое РТТ-131 УХЛ4, 18,0А (12-18А) КЭАЗ 315284 - Ros-Electric

Реле электротепловое токовое на номинальный ток 25А используется для защиты от перегрузки и обрыва фазы двигателей переменного тока. Используются совместно с контакторами электромагнитными серии ПМ12.

Габариты и материалы

Габариты изделия: Ширина (мм): 45

Габариты изделия: Высота (мм): 65

Габариты изделия: Глубина (мм): 94

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 25

Диапазон регулировки теплового расцепителя (А): 12-18

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Мощность двигателя AC2/AC3 V=220-230AC (кВт): 4

Мощность двигателя AC2/AC3 V=380-400AC (кВт): 7,5

Мощность двигателя AC2/AC3 V=660-690AC (кВт): 15

Класс отключения: 10А

Количество главных замыкающих контактов: 3

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP00

Климатическое исполнение и категория размещения: УХЛ4

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: Нет

Тип оборудования: Реле электротепловое

Производитель

КЭАЗ

Быстрый просмотр

Реле электротепловое токовое РТТ-131 УХЛ4, 25,0А (17-25А) КЭАЗ 315285 - Ros-Electric

Габариты и материалы

Габариты изделия: Ширина (мм): 45

Габариты изделия: Высота (мм): 65

Габариты изделия: Глубина (мм): 94

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 25

Диапазон регулировки теплового расцепителя (А): 17-25

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Мощность двигателя AC2/AC3 V=220-230AC (кВт): 5,5

Мощность двигателя AC2/AC3 V=380-400AC (кВт): 11

Мощность двигателя AC2/AC3 V=660-690AC (кВт): 18,5

Класс отключения: 10А

Количество главных замыкающих контактов: 3

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP00

Климатическое исполнение и категория размещения: УХЛ4

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: Нет

Тип оборудования: Реле электротепловое

Производитель

КЭАЗ

Быстрый просмотр

РТЛ-4400-2-630А-(250-400А)-УХЛ4 КЭАЗ 295276 - Ros-Electric

Тепловое реле перезагрузки на номинальный ток 630 А со степенью защиты IP00 .

Классификация

Тип приёмки: ОТК

Габариты и материалы

Габариты изделия: Ширина (мм): 171

Габариты изделия: Высота (мм): 180

Габариты изделия: Глубина (мм): 215

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 630

Диапазон регулировки теплового расцепителя (А): 250-400

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Мощность двигателя AC2/AC3 V=220-230AC (кВт): 110

Мощность двигателя AC2/AC3 V=380-400AC (кВт): 200

Мощность двигателя AC2/AC3 V=660-690AC (кВт): 280

Класс отключения: 10A

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP00

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: нет

Тип оборудования: Реле перегрузки

Производитель

КЭАЗ

Быстрый просмотр

РТЛ-3200-2-200А-(125-200А)-УХЛ4 КЭАЗ 295273 - Ros-Electric

Тепловое реле перезагрузки на номинальный ток 200 А со степенью защиты IP00 .

Классификация

Тип приёмки: ОТК

Габариты и материалы

Габариты изделия: Ширина (мм): 126

Габариты изделия: Высота (мм): 160

Габариты изделия: Глубина (мм): 181

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 200

Диапазон регулировки теплового расцепителя (А): 125-200

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Мощность двигателя AC2/AC3 V=220-230AC (кВт): 55

Мощность двигателя AC2/AC3 V=380-400AC (кВт): 90

Мощность двигателя AC2/AC3 V=660-690AC (кВт): 110

Класс отключения: 10A

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP00

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: нет

Тип оборудования: Реле перегрузки

Производитель

КЭАЗ

Быстрый просмотр

Реле электротепловое токовое РТТ-131 УХЛ4, 13,0А (9-13А) КЭАЗ 315283 - Ros-Electric

Габариты и материалы

Габариты изделия: Ширина (мм): 45

Габариты изделия: Высота (мм): 65

Габариты изделия: Глубина (мм): 94

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 25

Диапазон регулировки теплового расцепителя (А): 9-13

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Мощность двигателя AC2/AC3 V=220-230AC (кВт): 3

Мощность двигателя AC2/AC3 V=380-400AC (кВт): 5,5

Мощность двигателя AC2/AC3 V=660-690AC (кВт): 10

Класс отключения: 10А

Количество главных замыкающих контактов: 3

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP00

Климатическое исполнение и категория размещения: УХЛ4

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: Нет

Тип оборудования: Реле электротепловое

Производитель

КЭАЗ

Быстрый просмотр

РТЛ-3160-2-200А-(100-160А)-УХЛ4 КЭАЗ 295272 - Ros-Electric

Тепловое реле перезагрузки на номинальный ток 200 А со степенью защиты IP00 .

Классификация

Тип приёмки: ОТК

Габариты и материалы

Габариты изделия: Ширина (мм): 126

Габариты изделия: Высота (мм): 160

Габариты изделия: Глубина (мм): 181

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 200

Диапазон регулировки теплового расцепителя (А): 100-160

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Мощность двигателя AC2/AC3 V=220-230AC (кВт): 40

Мощность двигателя AC2/AC3 V=380-400AC (кВт): 75

Мощность двигателя AC2/AC3 V=660-690AC (кВт): 100

Класс отключения: 10A

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP00

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: нет

Тип оборудования: Реле перегрузки

Производитель

КЭАЗ

Быстрый просмотр

Реле электротепловое токовое РТТ5-200-1 УХЛ4, 200,0А, IP00 (125-200А) КЭАЗ 361388 - Ros-Electric

Реле электротепловое токовое на номинальный ток 200 А используется для защиты от перегрузки и обрыва фазы двигателей переменного тока. Используются совместно с контакторами электромагнитными серии ПМ12.

Габариты и материалы

Габариты изделия: Ширина (мм): 126

Габариты изделия: Высота (мм): 160

Габариты изделия: Глубина (мм): 181

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 200

Диапазон регулировки теплового расцепителя (А): 125-200

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Мощность двигателя AC2/AC3 V=220-230AC (кВт): 55

Мощность двигателя AC2/AC3 V=380-400AC (кВт): 90

Мощность двигателя AC2/AC3 V=660-690AC (кВт): 110

Класс отключения: 10А

Количество главных замыкающих контактов: 3

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP00

Климатическое исполнение и категория размещения: УХЛ4

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: Нет

Тип оборудования: Реле электротепловое

Производитель

КЭАЗ

Быстрый просмотр

РТЛ-2053-2-100А-(23-32А)-УХЛ4 КЭАЗ 110751 - Ros-Electric

Тепловое реле перезагрузки на номинальный ток 100 А со степенью защиты IP20 .

Классификация

Тип приёмки: ОТК

Габариты и материалы

Габариты изделия: Ширина (мм): 72

Габариты изделия: Высота (мм): 83

Габариты изделия: Глубина (мм): 117

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 100

Диапазон регулировки теплового расцепителя (А): 23-32

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Мощность двигателя AC2/AC3 V=220-230AC (кВт): 7,5

Мощность двигателя AC2/AC3 V=380-400AC (кВт): 15

Мощность двигателя AC2/AC3 V=660-690AC (кВт): 22

Класс отключения: 10A

Количество главных замыкающих контактов: 3

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP20

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: нет

Тип оборудования: Реле перегрузки

Производитель

КЭАЗ

Быстрый просмотр

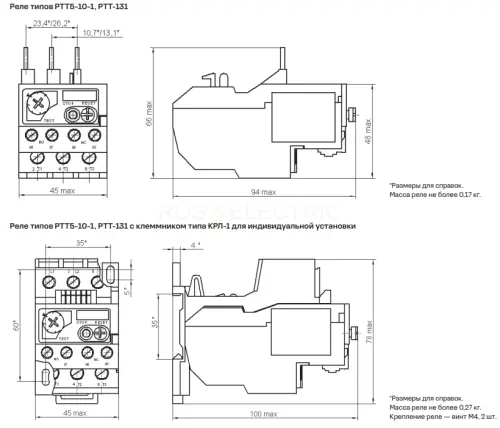

Реле электротепловое токовое РТТ5-10-1 УХЛ4, 10,00А, IP00 (7-10А) КЭАЗ 315282 - Ros-Electric

Реле электротепловое токовое на номинальный ток 10А используется для защиты от перегрузки и обрыва фазы двигателей переменного тока. Используются совместно с контакторами электромагнитными серии ПМ12.

Габариты и материалы

Габариты изделия: Ширина (мм): 45

Габариты изделия: Высота (мм): 65

Габариты изделия: Глубина (мм): 94

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 10

Диапазон регулировки теплового расцепителя (А): 7-10

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Мощность двигателя AC2/AC3 V=220-230AC (кВт): 2,2

Мощность двигателя AC2/AC3 V=380-400AC (кВт): 4

Мощность двигателя AC2/AC3 V=660-690AC (кВт): 7,5

Класс отключения: 10А

Количество главных замыкающих контактов: 3

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP00

Климатическое исполнение и категория размещения: УХЛ4

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: Нет

Тип оборудования: Реле электротепловое

Производитель

КЭАЗ

Быстрый просмотр

РТЛ-1001-2-25А-(0,1-0,16А)-УХЛ4 КЭАЗ 110735 - Ros-Electric

Тепловое реле перезагрузки на номинальный ток 25 А со степенью защиты IP20 .

Классификация

Тип приёмки: ОТК

Габариты и материалы

Габариты изделия: Ширина (мм): 45

Габариты изделия: Высота (мм): 66

Габариты изделия: Глубина (мм): 94

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 25

Диапазон регулировки теплового расцепителя (А): 0,1-0,16

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Класс отключения: 10A

Количество главных замыкающих контактов: 3

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP20

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: нет

Тип оборудования: Реле перегрузки

Производитель

КЭАЗ

Быстрый просмотр

Реле электротепловое токовое РТТ5-250-1 УХЛ4, 250,0А, IP00 (160-250А) КЭАЗ 347730 - Ros-Electric

Реле электротепловое токовое на номинальный ток 250А используется для защиты от перегрузки и обрыва фазы двигателей переменного тока. Используются совместно с контакторами электромагнитными серии ПМ12.

Габариты и материалы

Габариты изделия: Ширина (мм): 171

Габариты изделия: Высота (мм): 180

Габариты изделия: Глубина (мм): 215

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 250

Диапазон регулировки теплового расцепителя (А): 160-250

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Мощность двигателя AC2/AC3 V=220-230AC (кВт): 75

Мощность двигателя AC2/AC3 V=380-400AC (кВт): 132

Мощность двигателя AC2/AC3 V=660-690AC (кВт): 160

Класс отключения: 10А

Количество главных замыкающих контактов: 3

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP00

Климатическое исполнение и категория размещения: УХЛ4

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: Нет

Тип оборудования: Реле электротепловое

Производитель

КЭАЗ

Быстрый просмотр

Реле электротепловое токовое РТТ5-10-1 УХЛ4, 2,50А, IP00 (1,6-2,5А) КЭАЗ 315278 - Ros-Electric

Габариты и материалы

Габариты изделия: Ширина (мм): 45

Габариты изделия: Высота (мм): 65

Габариты изделия: Глубина (мм): 94

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 10

Диапазон регулировки теплового расцепителя (А): 1,6-2,5

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Мощность двигателя AC2/AC3 V=220-230AC (кВт): 0,37

Мощность двигателя AC2/AC3 V=380-400AC (кВт): 0,75

Мощность двигателя AC2/AC3 V=660-690AC (кВт): 1,5

Класс отключения: 10А

Количество главных замыкающих контактов: 3

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP00

Климатическое исполнение и категория размещения: УХЛ4

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: Нет

Тип оборудования: Реле электротепловое

Производитель

КЭАЗ

Быстрый просмотр

РТЛ-2064-2-100А-(80-93А)-УХЛ4 КЭАЗ 110759 - Ros-Electric

Тепловое реле перезагрузки на номинальный ток 100 А со степенью защиты IP20 .

Классификация

Тип приёмки: ОТК

Габариты и материалы

Габариты изделия: Ширина (мм): 72

Габариты изделия: Высота (мм): 83

Габариты изделия: Глубина (мм): 117

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 100

Диапазон регулировки теплового расцепителя (А): 80-93

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Мощность двигателя AC2/AC3 V=220-230AC (кВт): 30

Мощность двигателя AC2/AC3 V=380-400AC (кВт): 59

Мощность двигателя AC2/AC3 V=660-690AC (кВт): 110

Класс отключения: 10A

Количество главных замыкающих контактов: 3

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP20

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: нет

Тип оборудования: Реле перегрузки

Производитель

КЭАЗ

Быстрый просмотр

Реле электротепловое токовое РТТ5-10-1 УХЛ4, 6,00А, IP00 (4-6А) КЭАЗ 315280 - Ros-Electric

Габариты и материалы

Габариты изделия: Ширина (мм): 45

Габариты изделия: Высота (мм): 65

Габариты изделия: Глубина (мм): 94

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 10

Диапазон регулировки теплового расцепителя (А): 4-6

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Мощность двигателя AC2/AC3 V=220-230AC (кВт): 1,1

Мощность двигателя AC2/AC3 V=380-400AC (кВт): 2,2

Мощность двигателя AC2/AC3 V=660-690AC (кВт): 4

Класс отключения: 10А

Количество главных замыкающих контактов: 3

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP00

Климатическое исполнение и категория размещения: УХЛ4

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: Нет

Тип оборудования: Реле электротепловое

Производитель

КЭАЗ

Быстрый просмотр

РТЛ-2055-2-100А-(30-40А)-УХЛ4 КЭАЗ 110753 - Ros-Electric

Тепловое реле перезагрузки на номинальный ток 100 А со степенью защиты IP20 .

Классификация

Тип приёмки: ОТК

Габариты и материалы

Габариты изделия: Ширина (мм): 72

Габариты изделия: Высота (мм): 83

Габариты изделия: Глубина (мм): 117

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 100

Диапазон регулировки теплового расцепителя (А): 30-40

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Мощность двигателя AC2/AC3 V=220-230AC (кВт): 10

Мощность двигателя AC2/AC3 V=380-400AC (кВт): 18,5

Мощность двигателя AC2/AC3 V=660-690AC (кВт): 30

Класс отключения: 10A

Количество главных замыкающих контактов: 3

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP20

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: нет

Тип оборудования: Реле перегрузки

Производитель

КЭАЗ

Быстрый просмотр

РТЛ-1007-2-25А-(1,6-2,5А)-УХЛ4 КЭАЗ 110742 - Ros-Electric

Тепловое реле перезагрузки на номинальный ток 25 А со степенью защиты IP20 .

Классификация

Тип приёмки: ОТК

Габариты и материалы

Габариты изделия: Ширина (мм): 45

Габариты изделия: Высота (мм): 66

Габариты изделия: Глубина (мм): 94

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 25

Диапазон регулировки теплового расцепителя (А): 1,6-2,5

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Мощность двигателя AC2/AC3 V=220-230AC (кВт): 0,37

Мощность двигателя AC2/AC3 V=380-400AC (кВт): 0,75

Мощность двигателя AC2/AC3 V=660-690AC (кВт): 1,5

Класс отключения: 10A

Количество главных замыкающих контактов: 3

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP20

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: нет

Тип оборудования: Реле перегрузки

Производитель

КЭАЗ

Быстрый просмотр

РТЛ-4250-2-630А-(160-250)-УХЛ4 КЭАЗ 295275 - Ros-Electric

Тепловое реле перезагрузки на номинальный ток 630 А со степенью защиты IP00 .

Классификация

Тип приёмки: ОТК

Габариты и материалы

Габариты изделия: Ширина (мм): 171

Габариты изделия: Высота (мм): 180

Габариты изделия: Глубина (мм): 215

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 630

Диапазон регулировки теплового расцепителя (А): 160-250

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Мощность двигателя AC2/AC3 V=220-230AC (кВт): 75

Мощность двигателя AC2/AC3 V=380-400AC (кВт): 132

Мощность двигателя AC2/AC3 V=660-690AC (кВт): 160

Класс отключения: 10A

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP00

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: нет

Тип оборудования: Реле перегрузки

Производитель

КЭАЗ

Быстрый просмотр

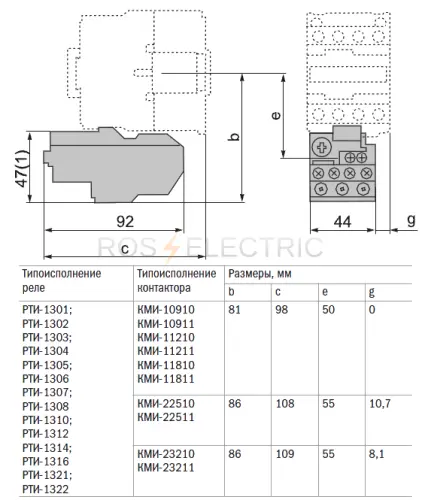

Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и закли нивания ротора. Устанавливается непосредственно на контакторах серии КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.
Опломбирование крышки, защищающей диск регулировки уставки.
Кнопка «ТЕСТ» позволяет проверить работоспособность аппарата до его подключения в силовую цепь.
Процесс повторного включения может происходить в двух режимах: ручном и автоматическом.
Наличие поверхности для нанесения маркировки позволяет делать указание на соответствие схеме, что упрощает монтаж.
Индикатор на передней панели показывает состоянии размыкающих и замыкающих контактов.
Возможность принудительной остановки контактора.

Диапазон регулировки теплового расцепителя

5,5-8А

Вес

0.2

Производитель

IEK

Быстрый просмотр

Реле электротепловое токовое РТТ-231 УХЛ4, 40,0А (30-40А) КЭАЗ 315289 - Ros-Electric

Реле электротепловое токовое на номинальный ток 95А используется для защиты от перегрузки и обрыва фазы двигателей переменного тока. Используются совместно с контакторами электромагнитными серии ПМ12.

Габариты и материалы

Габариты изделия: Ширина (мм): 71

Габариты изделия: Высота (мм): 80

Габариты изделия: Глубина (мм): 117

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 95

Диапазон регулировки теплового расцепителя (А): 30-40

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Мощность двигателя AC2/AC3 V=220-230AC (кВт): 10

Мощность двигателя AC2/AC3 V=380-400AC (кВт): 18,5

Мощность двигателя AC2/AC3 V=660-690AC (кВт): 30

Класс отключения: 10А

Количество главных замыкающих контактов: 3

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP00

Климатическое исполнение и категория размещения: УХЛ4

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: Нет

Тип оборудования: Реле электротепловое

Производитель

КЭАЗ

Быстрый просмотр

РТЛ-1008-2-25А-(2,5-4А)-УХЛ4 КЭАЗ 110743 - Ros-Electric

Тепловое реле перезагрузки на номинальный ток 25 А со степенью защиты IP20 .

Классификация

Тип приёмки: ОТК

Габариты и материалы

Габариты изделия: Ширина (мм): 45

Габариты изделия: Высота (мм): 66

Габариты изделия: Глубина (мм): 94

Электротехнические характеристики

Количество полюсов: 3

Номинальный ток In (А): 25

Диапазон регулировки теплового расцепителя (А): 2,5-4

Количество вспомогательных размыкающих контактов: 1

Количество вспомогательных замыкающих контактов: 1

Мощность двигателя AC2/AC3 V=220-230AC (кВт): 0,75

Мощность двигателя AC2/AC3 V=380-400AC (кВт): 1,5

Мощность двигателя AC2/AC3 V=660-690AC (кВт): 3

Класс отключения: 10A

Количество главных замыкающих контактов: 3

Монтажные характеристики

Способ крепления (монтажа): Прямое подключение

Тип подключения: Винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP20

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008

Дополнительное оборудование: нет

Тип оборудования: Реле перегрузки

Производитель

КЭАЗ

1 2 3 ... 24

Тепловые реле перегрузки служат для защиты цепей переменного тока и электродвигателей от следующих аномальных режимов: превышения нагрузки (перегрузка), несимметрии фазных напряжений, затянутого пуска и механического заклинивания ротора.

Перегрузка возникает, когда фактические нагрузки на двигатель оказываются выше расчётных.
Асимметрия фаз — это снижение напряжения на одной из фаз, вызванное несбалансированностью нагрузки, ненадёжным контактом при подключении двигателя или ослаблением затяжки одного из клеммных соединений. Такая несимметрия приводит к интенсивному нагреву, вибрациям, разрушению подшипников и обмоток. При величине асимметрии 50 % ресурс двигателя сокращается в 5–10 раз.
Затянутый пуск — пусковой режим в неблагоприятных условиях (например, при заблокированном роторе или недостижении номинальной частоты вращения).
Заклинивание ротора представляет собой механическое повреждение, при котором вращение ротора становится невозможным.

Принцип действия: чем выше ток, проходящий через реле, тем сильнее прогибается биметаллическая пластина, расположенная в каждом полюсе. Когда ток достигает значения 1,1 от заданного тока уставки, изгиб пластины становится достаточным для размыкания контакта, и электродвигатель отключается от сети.

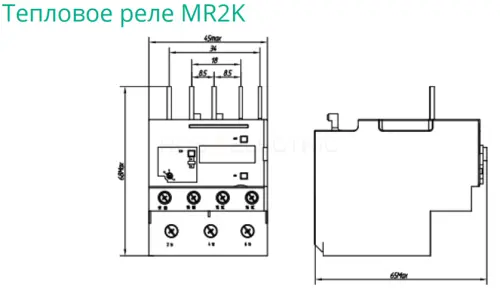

Тепловое реле перегрузки может монтироваться как непосредственно на контактор, так и отдельно от него — на специальное монтажное основание.

Главная Каталог 0 Корзина Контакты
