Таймеры

Таймеры электронные с ЖК-дисплеем серий ТЭ-80 EKF представляют собой реле, момент срабатывания которого (включения/отключения) задается установкой необходимого времени суток и дня недели. Таймеры имеют в своем составе часы, что позволяет отслеживать текущее время. К тому же таймеры снабжены функцией импульс, что позволяет формировать импульс длиной 1–99 секунд. Данную функцию, к примеру, можно использовать для подачи школьных звонков. Возможна коммутация алюминиевым и медным проводом.

Таймеры электронные серий ТЭ-02 и ТЭ-15 применяются в бытовых и промышленных электроустановках для автоматического включения/отключения питания различного электротех-
нического оборудования в установленное пользователем время и для отсчета интервалов времени.
Поключение(монтаж на 35 мм DIN-рейку):
-однофазная нагрузка менее 16 А — подключение напрямую.
-однофазная нагрузка более или равная 16 А — подключение через контактор (электромагнитный пускатель).
-трехфазная нагрузка — подключение через контактор (электромагнитный пускатель). -Большой ЖК-дисплей (ТЭ-02).
-Защитная крышка (ТЭ-15).
-Прямое подключение до 16 А.
-До десяти рабочих программ. 1. Устройство и работа:
Микропроцессор таймера обеспечивает одновременно выполнение 10-ти циклов (ТЭ-02) и 8-и циклов (ТЭ-15) программ управления временем включения и отключения нагрузки. Программирование таймера осуществляется кнопками, расположенными на лицевой панели.

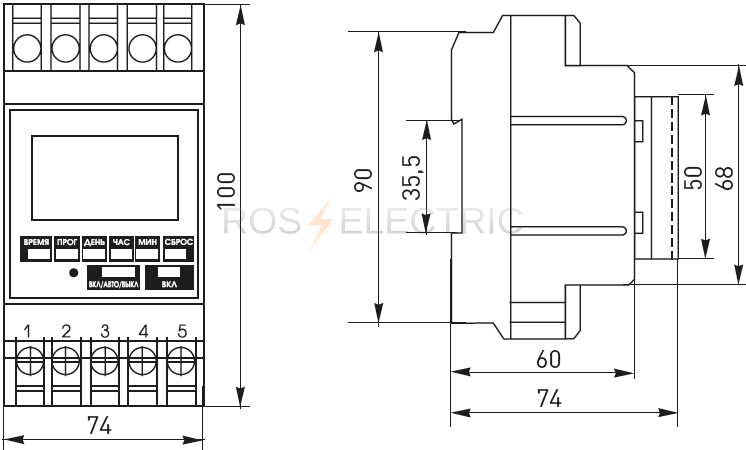

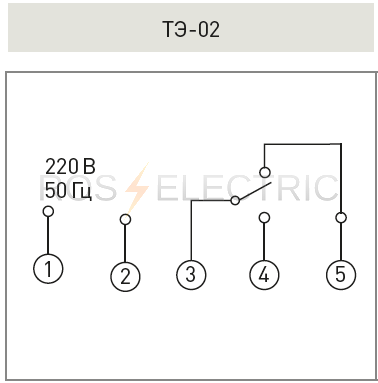

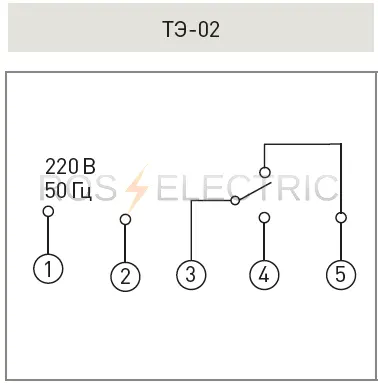

Таймер электронный ТЭ-02. Напряжение питания подается на зажимы «1» и «2». Нагрузка подключается к зажимам «3» и «4» (замыкающий контакт), и «3» и «5» (размыкающий контакт). Перед использованием таймер необходимо активировать посредством нажатия на отверстие на лицевой панели тонким металлическим стержнем (скрепкой).

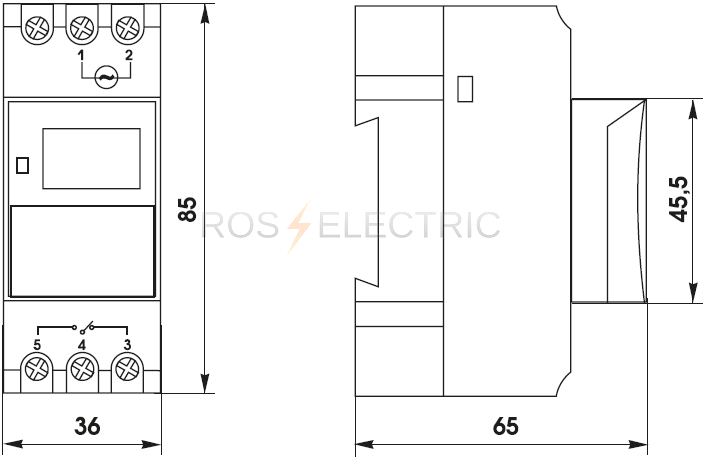

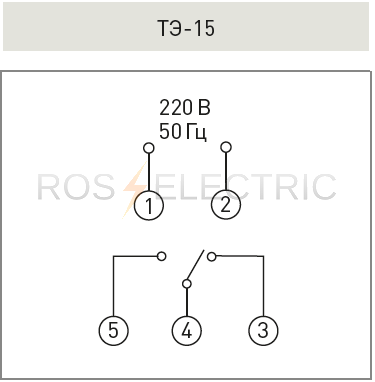

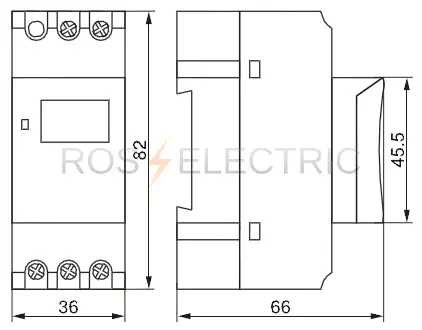

Таймер электронный ТЭ-15. Напряжение питания подается на зажимы «1» и «2». Нагрузка подключается к зажимам «4» (общий), «5» (замыкающий контакт) и «3» (размыкающий).
Для выставления текущего времени и дня недели: нажмите на кнопку «время» и удерживая её последовательным нажатием на кнопки «час», «минуты» и «день» выставить необходимые значения.
2. Программирование:
Для программирования таймера: нажать на кнопку «программирование» — появится номер программы. Выставить последовательным нажатием на кнопки «час», «минуты» и «день» необходимые значения включения. Нажать на кнопку «программирование» второй раз — выставить последовательным нажатием на кнопки «час», «минуты» и «день» необходимые значения отключения. Далее, продолжить программирование, или нажав на кнопку «время» закончить его.
Для выбора режима работы нажимать на кнопку «ВКЛ/АВТО/ВЫКЛ».
«ВКЛ» — ручной режим «ВКЛЮЧЕНО»
«АВТО» — автоматическая работа
«ВЫКЛ» — ручной режим «ВЫКЛЮЧЕНО»
Для сброса всех настроек ТЭ-02 нажать на кнопку
«СБРОС», удерживая при этом нажатыми кнопки «ВРЕМЯ» и «ПРОГРАММИРОВАНИЕ».
Для сброса всех настроек для ТЭ-15 нажать на кнопку
«СБРОС».

Таймеры электронные серий ТЭ-02 и ТЭ-15 применяются в бытовых и промышленных электроустановках для автоматического включения/отключения питания различного электротех-
нического оборудования в установленное пользователем время и для отсчета интервалов времени.
Поключение(монтаж на 35 мм DIN-рейку):
-однофазная нагрузка менее 16 А — подключение напрямую.
-однофазная нагрузка более или равная 16 А — подключение через контактор (электромагнитный пускатель).
-трехфазная нагрузка — подключение через контактор (электромагнитный пускатель). -Большой ЖК-дисплей (ТЭ-02).
-Защитная крышка (ТЭ-15).
-Прямое подключение до 16 А.
-До десяти рабочих программ. 1. Устройство и работа:
Микропроцессор таймера обеспечивает одновременно выполнение 10-ти циклов (ТЭ-02) и 8-и циклов (ТЭ-15) программ управления временем включения и отключения нагрузки. Программирование таймера осуществляется кнопками, расположенными на лицевой панели.
Таймер электронный ТЭ-02. Напряжение питания подается на зажимы «1» и «2». Нагрузка подключается к зажимам «3» и «4» (замыкающий контакт), и «3» и «5» (размыкающий контакт). Перед использованием таймер необходимо активировать посредством нажатия на отверстие на лицевой панели тонким металлическим стержнем (скрепкой).
Таймер электронный ТЭ-15. Напряжение питания подается на зажимы «1» и «2». Нагрузка подключается к зажимам «4» (общий), «5» (замыкающий контакт) и «3» (размыкающий).
Для выставления текущего времени и дня недели: нажмите на кнопку «время» и удерживая её последовательным нажатием на кнопки «час», «минуты» и «день» выставить необходимые значения.
2. Программирование:
Для программирования таймера: нажать на кнопку «программирование» — появится номер программы. Выставить последовательным нажатием на кнопки «час», «минуты» и «день» необходимые значения включения. Нажать на кнопку «программирование» второй раз — выставить последовательным нажатием на кнопки «час», «минуты» и «день» необходимые значения отключения. Далее, продолжить программирование, или нажав на кнопку «время» закончить его.
Для выбора режима работы нажимать на кнопку «ВКЛ/АВТО/ВЫКЛ».
«ВКЛ» — ручной режим «ВКЛЮЧЕНО»
«АВТО» — автоматическая работа
«ВЫКЛ» — ручной режим «ВЫКЛЮЧЕНО»
Для сброса всех настроек ТЭ-02 нажать на кнопку
«СБРОС», удерживая при этом нажатыми кнопки «ВРЕМЯ» и «ПРОГРАММИРОВАНИЕ».
Для сброса всех настроек для ТЭ-15 нажать на кнопку
«СБРОС».

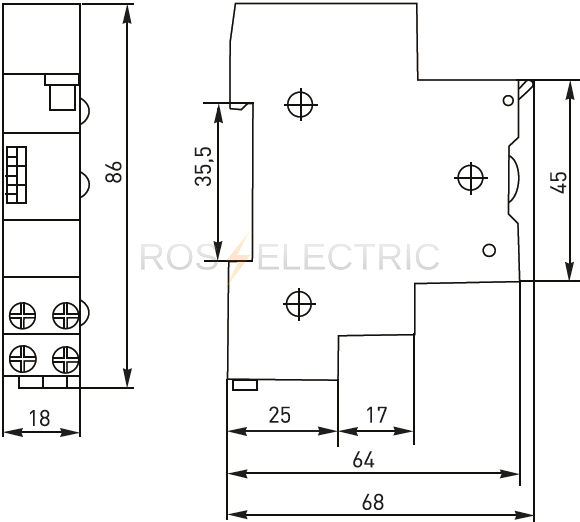

Таймеры лестничные серии ТЛ-47 предназначены для автоматического управления осветительными приборами —включения и отключения освещения в соответствии с заданным
режимом работы. Таймеры устанавливаются, в основном, на лестничных площадках, в коридорах и фойе зданий, на охраняемых объектах и территориях, а также для организации дежурного освещения.
Таймеры лестничные позволяют организовать задержкутвремени включения/отключения освещения от 1 до 7 минут.Оборудование применяется в цепях освещения мощностью до 3,5 кВт и может использоваться как с лампами накаливания, так и с галогенными лампами. -Диапазон регулировки от 1 до 7 мин.
-Шаг уставки 0,5 мин.
-Наличие переключателя режимов работы вкл./откл. Сечение подключаемых проводников, мм2 - от 0,5 до 4
Диапазон регулировки, мин. от 1 до 7
Шаг выдержки времени, мин. 0,5
Номинальное напряжение, В 220
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от –25 до +50 1. Подключение и настройка таймера:
-Контакт N подключается к нейтрали.
-Контакт P подключается к линии.
-Контакт 3 подключается к лампам освещения.
-Контакт 4 подключается к кнопке.

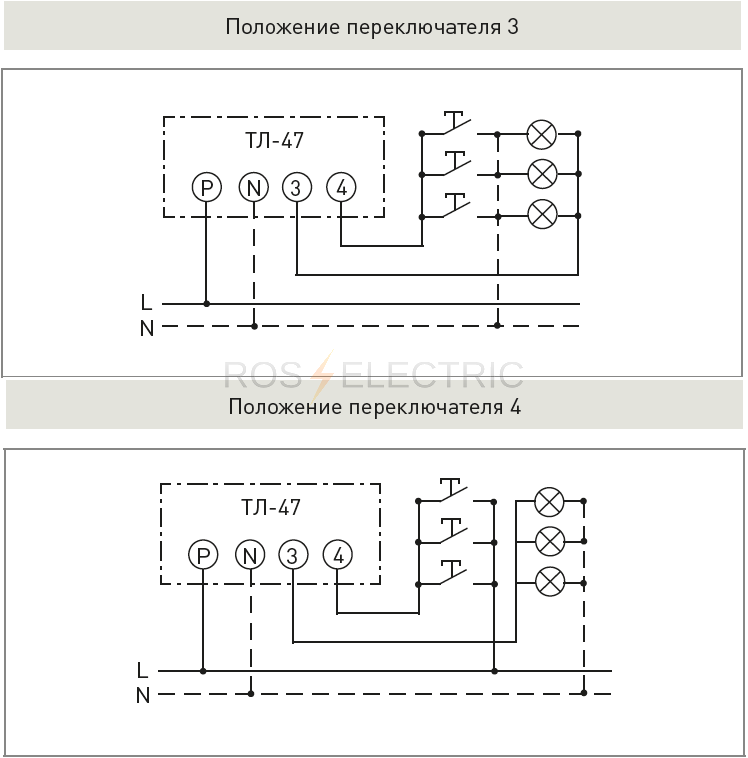

Сбоку есть переключатель 3/4:
-в положении 3 таймер работает на включение;
-в положение 4 таймер работает на отключение.
Можно установить время задержки на включение / отключение от 1 до 7 минут с интервалом 0,5 минуты.
При необходимости более долгой задержки, чем 7 минут, например, чтобы освещение горело 20 минут, можно использовать тумблер на лицевой панели. В нижнем положении контакты таймера находятся в замкнутом состоянии, обеспечивая постоянное освещение на все время нахождения переключателя в данном положении. Как только необходимость в постоянном освещении пропадает, достаточно просто перевести переключатель в верхнее положение.

Таймеры электронные NKG3 применяются в сетях переменного тока частотой 50 Гц с номинальным напряжением 220В и номинальным током до 3 А для отсчета интервалов времени, автоматического включения / отключения электротехнического оборудования через заданный промежуток времени. Таймеры электронные применяются в промышленных и бытовых электроустановках.
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Условный тепловой ток, А:16;
Максимальная мощность, Вт:4500;

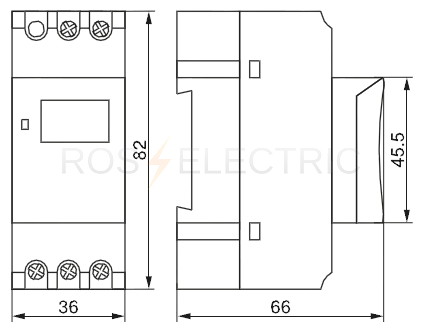

Габаритные и установочные размеры (ШхВхГ), мм:36x82x68,6;
Количество программируемых включений и отключений:8;
Тип контакта:Переключающий контакт;
Диапазон настройки выдержки времени, сек:60-86400;
Кратчайшее время переключения канала 1:1;
Количество главных нормально разомкнутых (НО) контактов:0;
Количество главных нормально замкнутых (НЗ) контактов:0;
Количество каналов:1;
Механическая износостойкость, циклов:30000;
Электрическая износостойкость, циклов:10000;
Частота, Гц:50...60;
Крепление:DIN-рейка;
Рабочая температура окружающей среды, °C:-10...+40;
Номинальное напряжение, В:220;
Ширина в числах модульных расстояний:2;
Род тока питающего напряжения:AC;
Количество переключающих контактов:1;
Точность хода в день, с:2.

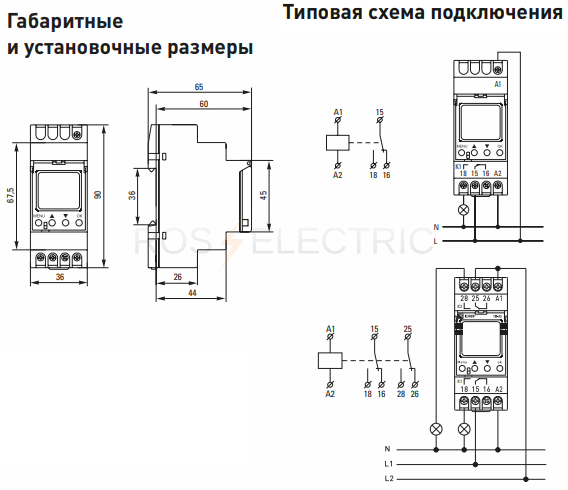

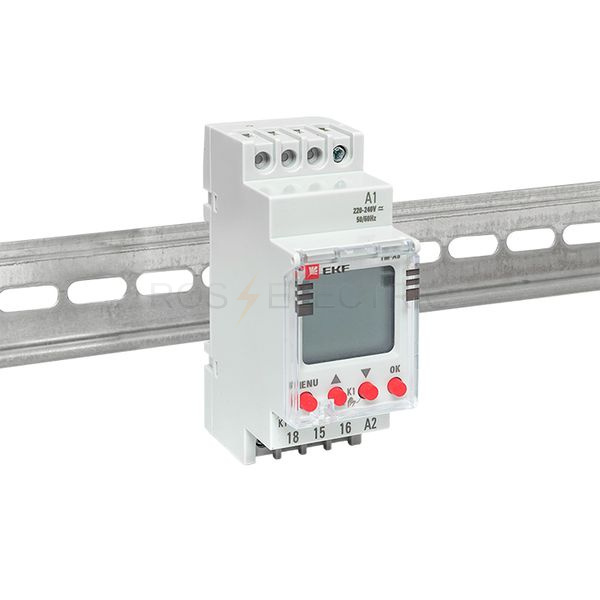

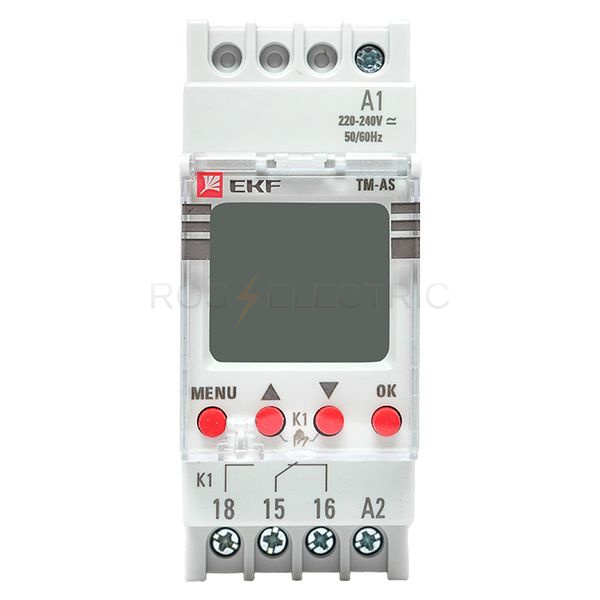

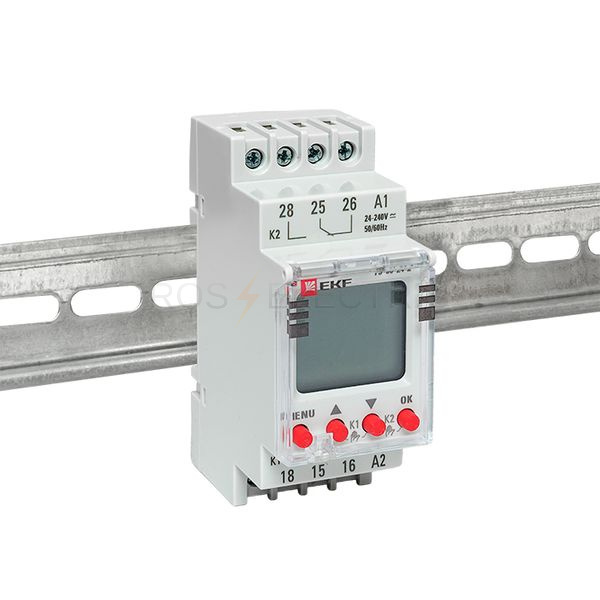

Таймер астрономический TM-AS EKF представляют собой реле с двумя независимыми группами контактов, момент срабатывания которого (включение/отключение) происходит по времени заката и восхода солнца на основании координат местоположения. Таймер имеет возможность срабатывания (80 программ) по заданному времени и дню недели. Таймер имеет в составе часы, что позволяет отслеживать текущее время.

Предназначены для отсчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени в течение суток для управления различными процессами. Таймер может использоваться в промышленных и бытовых электроустановках и должен устанавливаться в распределительных щитах. Заданные программы управления рассчитаны на суточный цикл. Также в любой момент можно произвести включение/отключение вручную.

Номинальное напряжение, В 230
Диапазон рабочего напряжения 180÷264
Номинальная частота сети, Гц 50
Число программ управления вкл./откл. 24
Минимальный интервал уставки времени работы программы, мин 30
Погрешность отсчета временных интервалов, не более, с/сутки 5
Максимальный ток нагрузки переключающихся контактов (при напряжении переменного тока 230 В), А 16
Потребляемая мощность, не более, Вт 1
Время сохранения установленной программы при отключении
напряжения питания, не менее, ч 72
Диапазон рабочих температур, °С -10÷+40
Механическая износостойкость, циклов В-О, не менее 10 000 000
Электрическая износостойкость, циклов В-О, не менее 100 000
Климатическое исполнение и категория размещения УХЛ4
Степень защиты IP20
Масса, не более, кг 0,15
Устройстваи артикулы серии:
MTA10-16 Таймер ТЭ15 цифровой 16А 230В на DIN-рейку ИЭК
MTA20-16 Таймер ТЭМ181 аналоговый 16А 230В на DIN-рейку ИЭК

Предназначены для отсчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени в течение недели и управления различными процессами. Таймер может использоваться в промышленных и бытовых электроустановках и должен устанавливаться в распределительных щитах.
Заданные программы управления рассчитаны на недельный цикл.
Таймер поддерживает четыре режима работы:
-все рабочие дни (пн÷пт);
-выходные дни (сб, вс);
-вся неделя (пн÷вс);
-один любой день.
В любой момент можно произвести включение/отключение вручную.

Номинальное напряжение, В 230
Номинальная частота сети, Гц 50
Число программ управления вкл./откл. 8
Минимальный интервал уставки времени работы программы, мин 1
Погрешность отсчета временных интервалов, не более, с/сутки 2
Максимальный ток нагрузки, А
при cos ϕ = 1 -16
при cos ϕ = 0,5 - 8
Потребляемая мощность, не более, Вт 5
Время сохранения установленной программы при отключении напряжения питания, не менее, ч 150
Диапазон рабочих температур, °С —10÷+40
Механическая износостойкость, циклов В О, не менее 10 000 000
Электрическая износостойкость, циклов В О, не менее 100 000
Климатическое исполнение и категория размещения УХЛ4
Степень защиты IP20
Масса, не более, кг 0,15
Устройства серии:
MTA10-16 Таймер ТЭ15 цифровой 16А 230В на DIN-рейку ИЭК
MTA20-16 Таймер ТЭМ181 аналоговый 16А 230В на DIN-рейку ИЭК

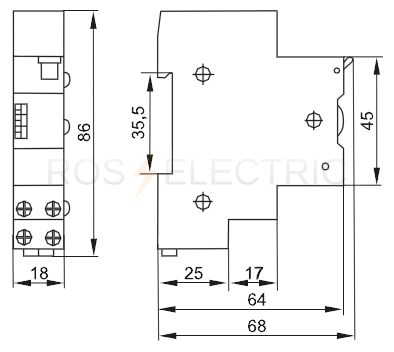

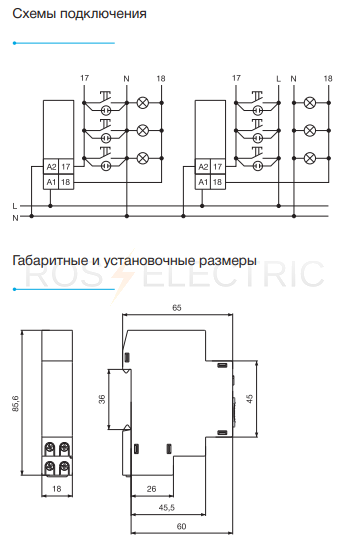

Таймеры освещения предназначены для автоматического включения и отключения освещения лестничной площадки, коридора или другого объекта в течение заданного диапазона времени (от 1 до 7 мин). Таймер применяется в цепях освещения мощностью до 3,5 кВт и рассчитан на эксплуатациюс лампами накаливания и с галогенными лампами.

Номинальное напряжение цепи нагрузки, В 230
Номинальное напряжение цепи управления, В 230
Выходной ток на внешнюю кнопку управления, не более, мА 50
Диапазон регулировки выдержки времени, мин 1÷7
Шаг уставки выдержки времени, мин 0,5
Задержка включения, не более, сек 1
Диапазон рабочих температур, °С -25÷+50
Механическая износостойкость, циклов В-О, не менее 10 000 000
Электрическая износостойкость, циклов В-О, не менее 100 000
Климатическое исполнение и категория размещения УХЛ4
Степень защиты IP20
Максимальное сечение подключаемых проводников, 4,0 мм2
Устройства:
MTA30-16 Таймер ТО47 освещения 16А 230В на DIN-рейку ИЭК

Для автоматического включения и отключения бытовых приборов и промышленных электроустановок по установленной недельной программе.

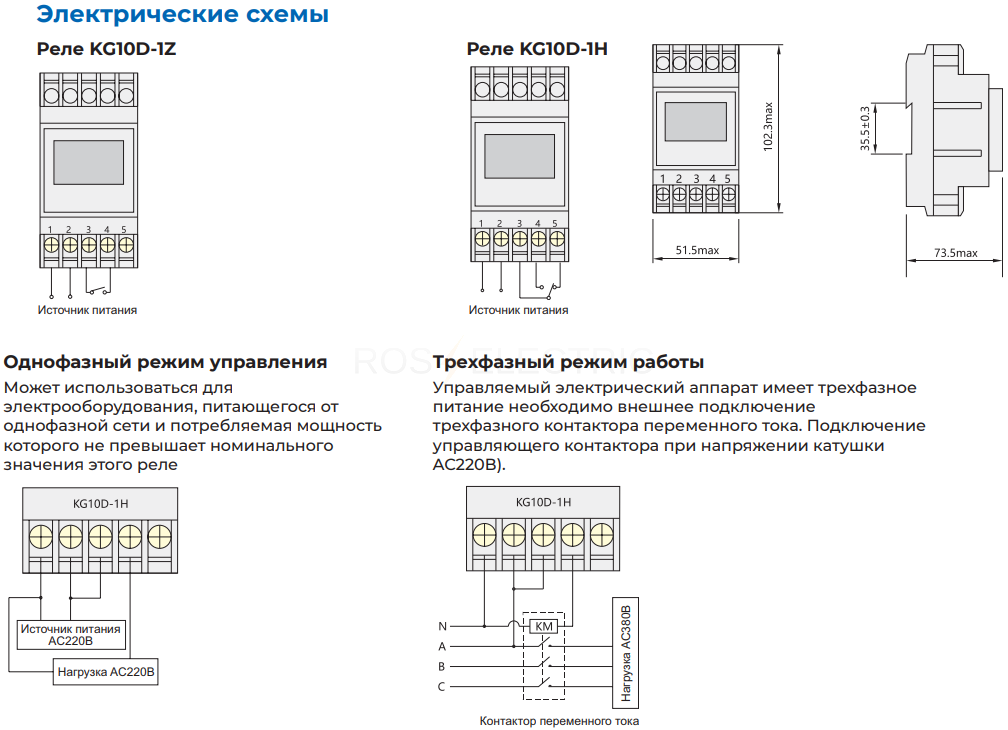

Таймеры электронные KG10D применяются в сетях переменного тока частотой 50 Гц с номинальным напряжением 220В и номинальным током до 3 А для отсчета интервалов времени, автоматического включения / отключения электротехнического оборудования через заданный промежуток времени. Таймеры электронные применяются в промышленных и бытовых электроустановках.
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Условный тепловой ток, А:10;
Максимальная мощность, Вт:4500;
Габаритные и установочные размеры (ШхВхГ), мм:51,5x102,3x73,5;
Количество программируемых включений и отключений:16;
Тип контакта:Переключающий контакт;
Диапазон настройки выдержки времени, сек:60-604800;
Кратчайшее время переключения канала 1:1;
Исполнение контакта:Переключающий контакт;
Количество главных нормально разомкнутых (НО) контактов:0;
Количество главных нормально замкнутых (НЗ) контактов:0;
Количество каналов:1;
Механическая износостойкость, циклов:1000000;
Электрическая износостойкость, циклов:100000;
Частота, Гц:50...60;
Крепление:DIN-рейка;
Рабочая температура окружающей среды, °C:-10...+40;
Номинальное напряжение, В:220;
Ширина в числах модульных расстояний:2.9;
Род тока питающего напряжения:AC;
Запас хода от аккумулятора в часах:168;
Количество переключающих контактов:1;
Точность хода в день, с:2.

Для автоматического включения и отключения бытовых приборов и промышленных электроустановок по установленной недельной программе.

Для автоматического включения и отключения бытовых приборов и промышленных электроустановок по установленной недельной программе.

Для включения/отключения нагрузки в запрограммированное время с режимами работы по суточному или недельному циклу.

Для включения/отключения нагрузки в запрограммированное время с режимами работы по суточному или недельному циклу.

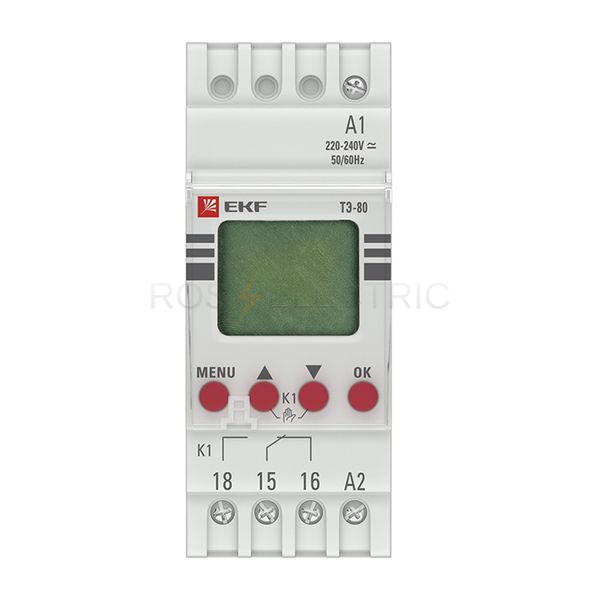

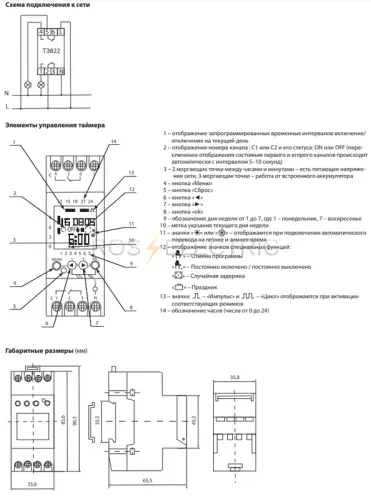

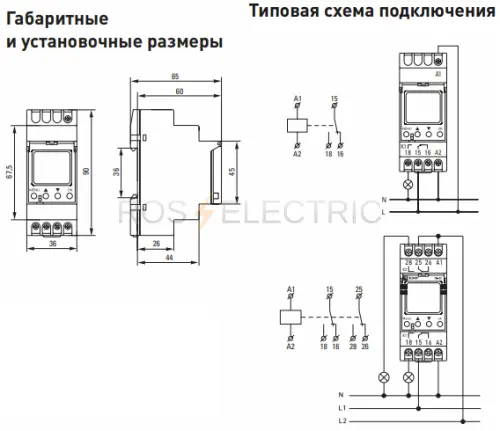

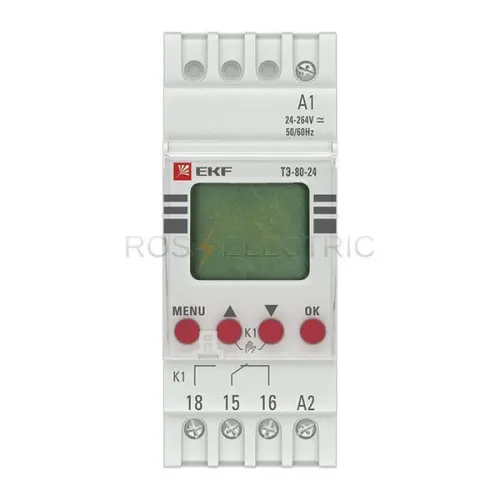

Таймер ТЭ80 предназначен для отсчета интервалов времени, автоматического включения/отключения оборудования через заданный промежуток времени и управления различными технологическими процессами.

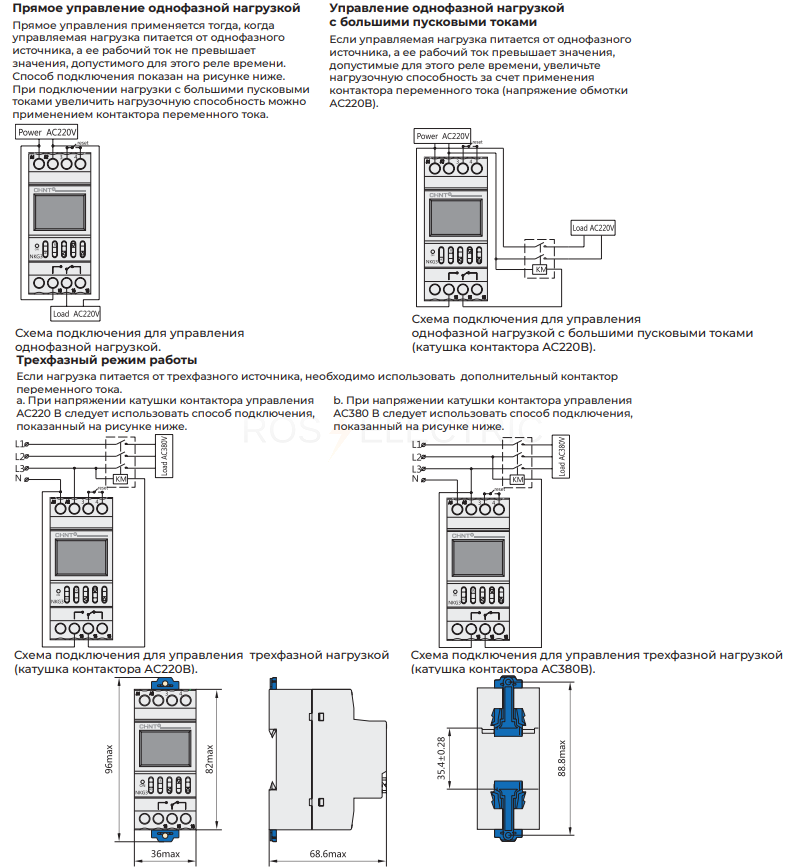

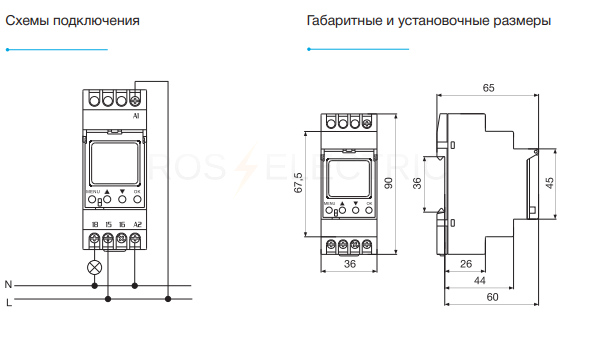

Правила подключения:
При однофазной нагрузке менее 3 кВт - прямое подключение.
При однофазной нагрузке 3 кВт и более - подключение через контактор.
При трехфазной нагрузке - подключение через контактор.

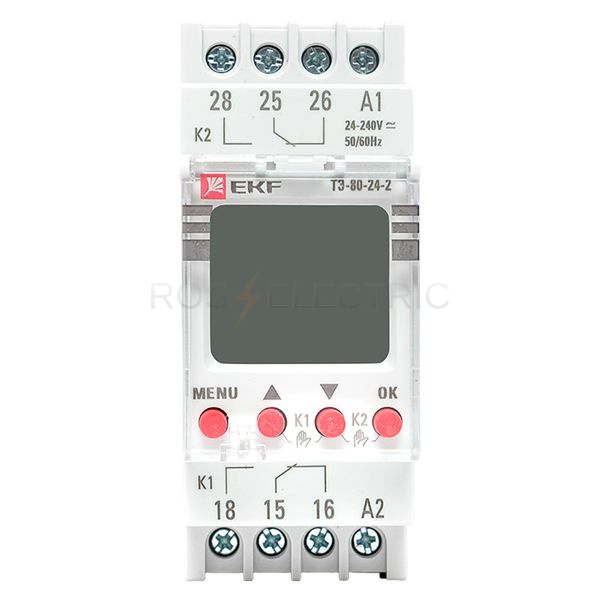

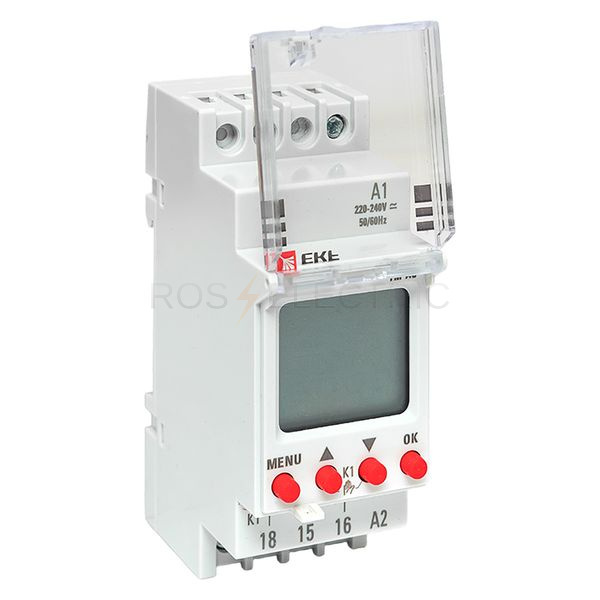

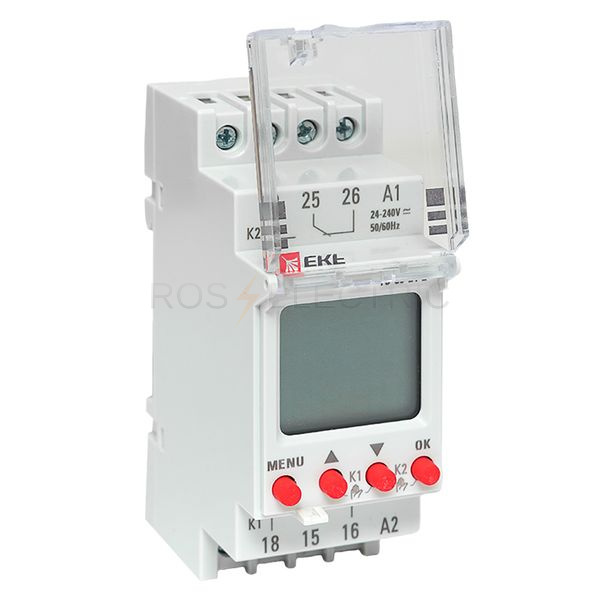

Таймеры электронные с ЖК-дисплеем серий ТЭ-80 EKF представляют собой реле, момент срабатывания которого (включения/отключения) задается установкой необходимого времени суток и дня недели. Таймеры имеют в своем составе часы, что позволяет отслеживать текущее время. К тому же таймеры снабжены функцией импульс, что позволяет формировать импульс длиной 1–99 секунд. Данную функцию, к примеру, можно использовать для подачи школьных звонков. Возможна коммутация алюминиевым и медным проводом.

Для включения/отключения нагрузки в запрограммированное время с режимами работы по суточному или недельному циклу.

Предназначены для отсчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени

Для включения/отключения нагрузки в запрограммированное время с режимами работы по суточному циклу с возможностью автоматической корректировки установленного времени в зависимости времени восхода и захода солнца в разное время года.
