Сальники (ввод-сальники) - предназначены для ввода кабелей и проводов в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты щита от проникновения пыли и влаги в месте ввода.
Сальник состоит из корпуса
1.Корпуса;
2.Уплотнителя;
3.Гайки уплотнения;
4.Прокладки;
5.Фиксирующей гайки;
Уплотнитель и прокладка изготовлены из неопрена.
Корпус, гайка уплотнения и фиксирующая гайка изготовлены из нейлона.
Установка сальника производится при помощи трубного (газового) ключа.
Диапазон рабочих температур - от -40 до -80 °С.
Устройства и артикулы:
Сальники PGL
YSA30-08-11-54-K41 Сальник PGL 11 диаметр проводника 6-7мм IP54 ИЭК
YSA30-10-13-54-K41 Сальник PGL 13.5 диаметр проводника 9-10мм IP54 ИЭК
YSA30-12-16-54-K41 Сальник PGL 16 диаметр проводника 10-11мм IP54 ИЭК
YSA30-16-21-54-K41 Сальник PGL 21 диаметр проводника 14-15мм IP54 ИЭК
YSA30-25-29-54-K41 Сальник PGL 29 диаметр проводника 20-24мм IP54 ИЭК
YSA30-32-36-54-K41 Сальник PGL 36 диаметр проводника 28-31мм IP54 ИЭК
YSA30-40-42-54-K41 Сальник PGL 42 диаметр проводника 35-39мм IP54 ИЭК
YSA30-44-48-54-K41 Сальник PGL 48 диаметр проводника 39-43мм IP54 ИЭК
Сальники PG
YSA20-10-11-54-K41 Сальник PG 11 диаметр проводника 7-9мм IP54 ИЭК
YSA20-12-13-54-K41 Сальник PG 13.5 диаметр проводника 7-11мм IP54 ИЭК
YSA20-14-16-54-K41 Сальник PG 16 диаметр проводника 9-13мм IP54 ИЭК
YSA20-18-21-54-K41 Сальник PG 21 диаметр проводника 15-18мм IP54 ИЭК
YSA20-25-29-54-K41 Сальник PG 29 диаметр проводника 18-24мм IP54 ИЭК
YSA20-32-36-54-K41 Сальник PG 36 диаметр проводника 24-32мм IP54 ИЭК
YSA20-40-42-54-K41 Сальник PG 42 диаметр проводника 30-40мм IP54 ИЭК
YSA20-44-48-54-K41 Сальник PG 48 диаметр проводника 36-44мм IP54 ИЭК
YSA20-06-07-54-K41 Сальник PG7 диаметр проводника 5-6мм IP54 ИЭК
YSA20-08-09-54-K41 Сальник PG9 диаметр проводника 6-7мм IP54 ИЭК
Сальники MG
YSA10-08-12-68-K02 Сальник MG 12 диаметр проводника 4-7мм IP68 ИЭК
YSA10-10-16-68-K02 Сальник MG 16 диаметр проводника 6-10мм IP68 ИЭК
YSA10-14-20-68-K02 Сальник MG 20 диаметр проводника 10-14мм IP68 ИЭК
YSA10-18-25-68-K02 Сальник MG 25 диаметр проводника 13-18мм IP68 ИЭК
YSA10-25-32-68-K02 Сальник MG 32 диаметр проводника 16-24мм IP68 ИЭК
YSA10-30-40-68-K02 Сальник MG 40 диаметр проводника 20-29мм IP68 ИЭК
YSA10-39-50-68-K02 Сальник MG 50 диаметр проводника 33-41мм IP68 ИЭК
YSA10-52-63-68-K02 Сальник MG 63 диаметр проводника 44-54мм IP68 ИЭК
Ввод-сальники (кабельные вводы)
YSA40-25-27-68-K01 Сальник d= 25мм (Dотв.бокса 27мм) белый
YSA40-25-27-68-K41 Сальник d= 25мм (Dотв.бокса 27мм) серый
YSA40-25-32-68-K01 Сальник d= 25мм (Dотв.бокса 32мм) белый
YSA40-25-32-68-K41 Сальник d= 25мм (Dотв.бокса 32мм) серый
YSA40-20-22-68-K01 Сальник d=20мм (Dотв.бокса 22мм) белый
YSA40-20-22-68-K41 Сальник d=20мм (Dотв.бокса 22мм) серый
YSA40-32-37-68-K01-050 Сальник d=32мм ( Dотв.бокса 37мм) белый
YSA40-32-37-68-K41-050 Сальник d=32мм ( Dотв.бокса 37мм) серый
YSA40-40-49-68-K01 Сальник d=40мм (Dотв.бокса 49мм) белый
YSA40-40-49-68-K41 Сальник d=40мм (Dотв.бокса 49мм) серый
Сальник состоит из корпуса
1.Корпуса;
2.Уплотнителя;
3.Гайки уплотнения;
4.Прокладки;
5.Фиксирующей гайки;
Уплотнитель и прокладка изготовлены из неопрена.
Корпус, гайка уплотнения и фиксирующая гайка изготовлены из нейлона.
Установка сальника производится при помощи трубного (газового) ключа.
Диапазон рабочих температур - от -40 до -80 °С.
Устройства и артикулы:
Сальники PGL
YSA30-08-11-54-K41 Сальник PGL 11 диаметр проводника 6-7мм IP54 ИЭК
YSA30-10-13-54-K41 Сальник PGL 13.5 диаметр проводника 9-10мм IP54 ИЭК
YSA30-12-16-54-K41 Сальник PGL 16 диаметр проводника 10-11мм IP54 ИЭК
YSA30-16-21-54-K41 Сальник PGL 21 диаметр проводника 14-15мм IP54 ИЭК
YSA30-25-29-54-K41 Сальник PGL 29 диаметр проводника 20-24мм IP54 ИЭК
YSA30-32-36-54-K41 Сальник PGL 36 диаметр проводника 28-31мм IP54 ИЭК
YSA30-40-42-54-K41 Сальник PGL 42 диаметр проводника 35-39мм IP54 ИЭК
YSA30-44-48-54-K41 Сальник PGL 48 диаметр проводника 39-43мм IP54 ИЭК
Сальники PG
YSA20-10-11-54-K41 Сальник PG 11 диаметр проводника 7-9мм IP54 ИЭК
YSA20-12-13-54-K41 Сальник PG 13.5 диаметр проводника 7-11мм IP54 ИЭК
YSA20-14-16-54-K41 Сальник PG 16 диаметр проводника 9-13мм IP54 ИЭК
YSA20-18-21-54-K41 Сальник PG 21 диаметр проводника 15-18мм IP54 ИЭК
YSA20-25-29-54-K41 Сальник PG 29 диаметр проводника 18-24мм IP54 ИЭК
YSA20-32-36-54-K41 Сальник PG 36 диаметр проводника 24-32мм IP54 ИЭК
YSA20-40-42-54-K41 Сальник PG 42 диаметр проводника 30-40мм IP54 ИЭК
YSA20-44-48-54-K41 Сальник PG 48 диаметр проводника 36-44мм IP54 ИЭК
YSA20-06-07-54-K41 Сальник PG7 диаметр проводника 5-6мм IP54 ИЭК
YSA20-08-09-54-K41 Сальник PG9 диаметр проводника 6-7мм IP54 ИЭК
Сальники MG
YSA10-08-12-68-K02 Сальник MG 12 диаметр проводника 4-7мм IP68 ИЭК
YSA10-10-16-68-K02 Сальник MG 16 диаметр проводника 6-10мм IP68 ИЭК
YSA10-14-20-68-K02 Сальник MG 20 диаметр проводника 10-14мм IP68 ИЭК
YSA10-18-25-68-K02 Сальник MG 25 диаметр проводника 13-18мм IP68 ИЭК
YSA10-25-32-68-K02 Сальник MG 32 диаметр проводника 16-24мм IP68 ИЭК
YSA10-30-40-68-K02 Сальник MG 40 диаметр проводника 20-29мм IP68 ИЭК
YSA10-39-50-68-K02 Сальник MG 50 диаметр проводника 33-41мм IP68 ИЭК
YSA10-52-63-68-K02 Сальник MG 63 диаметр проводника 44-54мм IP68 ИЭК
Ввод-сальники (кабельные вводы)
YSA40-25-27-68-K01 Сальник d= 25мм (Dотв.бокса 27мм) белый
YSA40-25-27-68-K41 Сальник d= 25мм (Dотв.бокса 27мм) серый
YSA40-25-32-68-K01 Сальник d= 25мм (Dотв.бокса 32мм) белый
YSA40-25-32-68-K41 Сальник d= 25мм (Dотв.бокса 32мм) серый
YSA40-20-22-68-K01 Сальник d=20мм (Dотв.бокса 22мм) белый
YSA40-20-22-68-K41 Сальник d=20мм (Dотв.бокса 22мм) серый
YSA40-32-37-68-K01-050 Сальник d=32мм ( Dотв.бокса 37мм) белый
YSA40-32-37-68-K41-050 Сальник d=32мм ( Dотв.бокса 37мм) серый
YSA40-40-49-68-K01 Сальник d=40мм (Dотв.бокса 49мм) белый
YSA40-40-49-68-K41 Сальник d=40мм (Dотв.бокса 49мм) серый
Производитель
:
IEK
Тип устройства (изделия)
:
Вводы со стандартной резьбой
Материал (корпуса)
:
ПА полиамид 6.6 PA (нейлон)
Резьба
:
PG11
Степень защиты IP
:
IP54
Вес
:
0.0095
Кабельные вводы (сальники) служат для ввода проводов и кабелей в распределительные щиты и защиты от проникновения внутрь пыли и влаги. Сальники PG и MG устанавливаются в места ввода проводов в распределительные щиты. Они предназначены длязащиты проводов от механических повреждений и оборудования, установленного непосредственно внутри корпуса, от пыли и влаги.
Состоят из стопорной гайки, корпуса, зубчатой муфты, гайки-колпачка (выполненных из пожаростойкого капрона), сальника и прокладки (выполненых из неопрена).
Цвет серый RAL 7035
Степень защиты IP 54
Диапазон рабочих температур, °С от –40 до +80

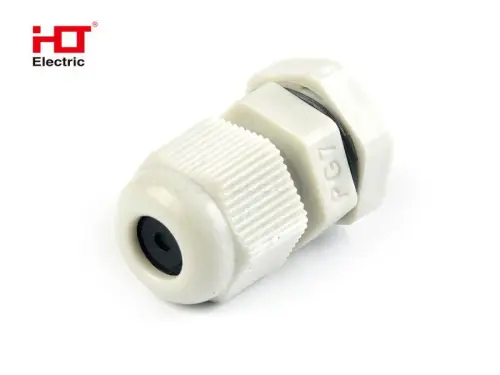

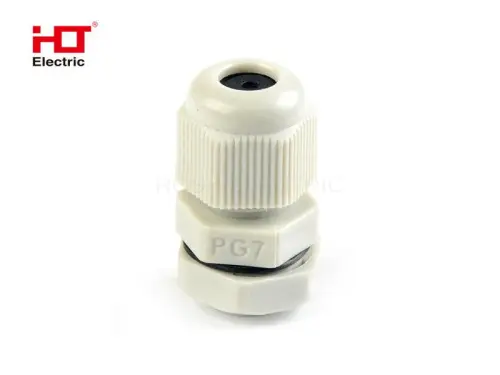

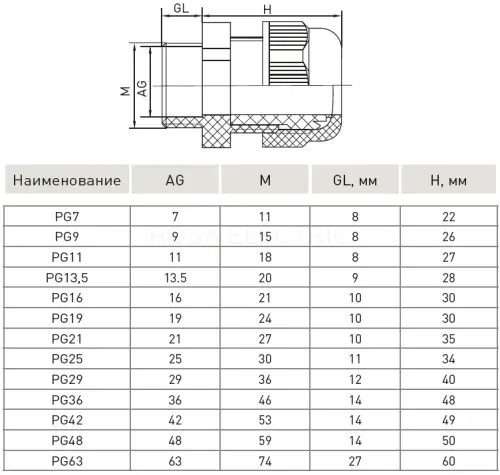

PG7 диаметр кабеля 5-6 мм, под ключ 16 мм, артикул plc-pg-7
PG9 диаметр кабеля 6-7, под ключ 19, артикул plc-pg-9
PG11 диаметр кабеля 7-9, под ключ 22, артикул plc-pg-11
PG13,5 диаметр кабеля 7-11, под ключ, артикул 24 plc-pg-13.5
PG16 диаметр кабеля 9-13, под ключ 27, артикул plc-pg-16
PG19 диаметр кабеля 12-15, под ключ27/28, артикул plc-pg-19
PG21 диаметр кабеля 15-18, под ключ 33, артикул plc-pg-21
PG25 диаметр кабеля 16-21, под ключ 35/36, артикул plc-pg-25
PG29 диаметр кабеля 18-24, под ключ 41/42, артикул plc-pg-29
PG36 диаметр кабеля 24-32, под ключ 52/53, артикул plc-pg-36
PG42 диаметр кабеля 30-40, под ключ 60/61, артикул plc-pg-42
PG48 диаметр кабеля 36-44, под ключ 64/65, артикул plc-pg-48
PG63 диаметр кабеля 42-50, под ключ 72, артикул plc-pg-63
Состоят из стопорной гайки, корпуса, зубчатой муфты, гайки-колпачка (выполненных из пожаростойкого капрона), сальника и прокладки (выполненых из неопрена).
Цвет серый RAL 7035
Степень защиты IP 54
Диапазон рабочих температур, °С от –40 до +80
PG7 диаметр кабеля 5-6 мм, под ключ 16 мм, артикул plc-pg-7
PG9 диаметр кабеля 6-7, под ключ 19, артикул plc-pg-9
PG11 диаметр кабеля 7-9, под ключ 22, артикул plc-pg-11
PG13,5 диаметр кабеля 7-11, под ключ, артикул 24 plc-pg-13.5
PG16 диаметр кабеля 9-13, под ключ 27, артикул plc-pg-16
PG19 диаметр кабеля 12-15, под ключ27/28, артикул plc-pg-19
PG21 диаметр кабеля 15-18, под ключ 33, артикул plc-pg-21
PG25 диаметр кабеля 16-21, под ключ 35/36, артикул plc-pg-25
PG29 диаметр кабеля 18-24, под ключ 41/42, артикул plc-pg-29
PG36 диаметр кабеля 24-32, под ключ 52/53, артикул plc-pg-36
PG42 диаметр кабеля 30-40, под ключ 60/61, артикул plc-pg-42
PG48 диаметр кабеля 36-44, под ключ 64/65, артикул plc-pg-48
PG63 диаметр кабеля 42-50, под ключ 72, артикул plc-pg-63
Производитель
:
EKF
Тип устройства (изделия)
:
Вводы со стандартной резьбой
Материал (корпуса)
:
ПА полиамид 6.6 PA (нейлон)
Резьба
:
PG25
Степень защиты IP
:
IP54

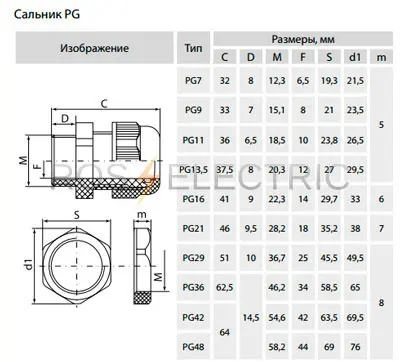

Сальники PG ТДМ - предназначены для ввода проводов и кабелей в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода.
Материал: корпуса - нейлон, прокладки и уплотнителя - неопрен.
Степнь защиты: IP54.
Цвет: серый (RAL 7035).
Резьба: PG11.
Для кабеля: 5-10 мм.
Длина резьбы: 6,5 мм.
Артикулы и изделия:
SQ0805-0010 Сальник PG 7 для пров. 3,5-6 мм
SQ0805-0001 Сальник PG 9 для пров. 4-8 мм
SQ0805-0002 Сальник PG 11 для пров. 5-10 мм
SQ0805-0003 Сальник PG 13,5 для пров. 7-11 мм
SQ0805-0004 Сальник PG 16 для пров. 10-14 мм
SQ0805-0005 Сальник PG 21 для пров. 13-18мм
SQ0805-0006 Сальник PG 29 для пров. 18-25мм
SQ0805-0007 Сальник PG 36 для пров. 22-32мм
SQ0805-0208 Сальник PG 42 для пров. 32-38 мм
SQ0805-0008 Сальник PG 42 для пров. 32-38 мм
SQ0805-0009 Сальник PG 48 для пров. 34-44мм
в инд. упаковке
SQ0805-0011 Сальник PG7 для пров. 3,5-6 мм
SQ0805-0012 Сальник PG9 для пров. 4-8 мм
SQ0805-0014 Сальник PG 13,5 для пров. 7-11 мм
SQ0805-0018 Сальник PG 16 для пров. 10-14 мм
SQ0805-0017 Сальник PG 21 для пров. 13-18мм
Материал: корпуса - нейлон, прокладки и уплотнителя - неопрен.
Степнь защиты: IP54.
Цвет: серый (RAL 7035).
Резьба: PG11.
Для кабеля: 5-10 мм.
Длина резьбы: 6,5 мм.
Артикулы и изделия:
SQ0805-0010 Сальник PG 7 для пров. 3,5-6 мм
SQ0805-0001 Сальник PG 9 для пров. 4-8 мм
SQ0805-0002 Сальник PG 11 для пров. 5-10 мм
SQ0805-0003 Сальник PG 13,5 для пров. 7-11 мм
SQ0805-0004 Сальник PG 16 для пров. 10-14 мм
SQ0805-0005 Сальник PG 21 для пров. 13-18мм
SQ0805-0006 Сальник PG 29 для пров. 18-25мм
SQ0805-0007 Сальник PG 36 для пров. 22-32мм
SQ0805-0208 Сальник PG 42 для пров. 32-38 мм
SQ0805-0008 Сальник PG 42 для пров. 32-38 мм
SQ0805-0009 Сальник PG 48 для пров. 34-44мм
в инд. упаковке
SQ0805-0011 Сальник PG7 для пров. 3,5-6 мм
SQ0805-0012 Сальник PG9 для пров. 4-8 мм
SQ0805-0014 Сальник PG 13,5 для пров. 7-11 мм
SQ0805-0018 Сальник PG 16 для пров. 10-14 мм
SQ0805-0017 Сальник PG 21 для пров. 13-18мм
Производитель
:
TDM
Тип устройства (изделия)
:
Вводы со стандартной резьбой
Материал (корпуса)
:
ПА полиамид 6.6 PA (нейлон)
Резьба
:
PG11
Степень защиты IP
:
IP54
Сальники PG ТДМ - предназначены для ввода проводов и кабелей в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода.
Материал: корпуса - нейлон, прокладки и уплотнителя - неопрен.
Степнь защиты: IP54.
Цвет: серый (RAL 7035).

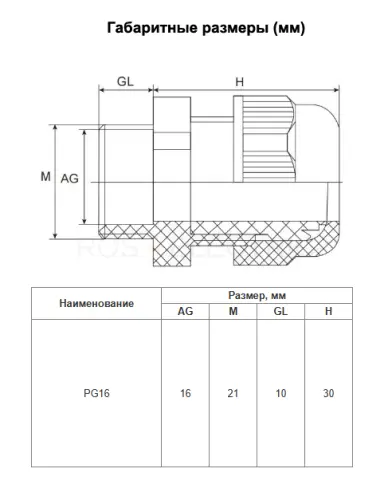

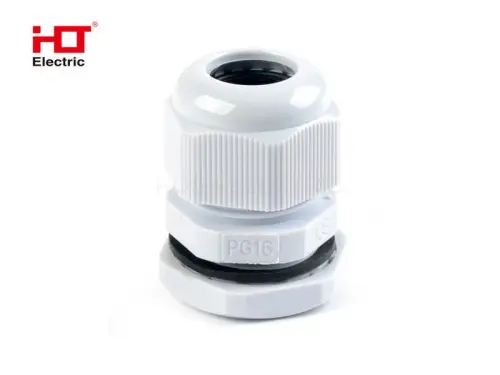

Резьба: PG16.
Для кабеля: 10-14 мм.
Длина резьбы: 9 мм.
Артикулы и изделия:
SQ0805-0010 Сальник PG 7 для пров. 3,5-6 мм
SQ0805-0001 Сальник PG 9 для пров. 4-8 мм
SQ0805-0002 Сальник PG 11 для пров. 5-10 мм
SQ0805-0003 Сальник PG 13,5 для пров. 7-11 мм
SQ0805-0004 Сальник PG 16 для пров. 10-14 мм
SQ0805-0005 Сальник PG 21 для пров. 13-18мм
SQ0805-0006 Сальник PG 29 для пров. 18-25мм
SQ0805-0007 Сальник PG 36 для пров. 22-32мм
SQ0805-0208 Сальник PG 42 для пров. 32-38 мм
SQ0805-0008 Сальник PG 42 для пров. 32-38 мм
SQ0805-0009 Сальник PG 48 для пров. 34-44мм
в инд. упаковке
SQ0805-0011 Сальник PG7 для пров. 3,5-6 мм
SQ0805-0012 Сальник PG9 для пров. 4-8 мм
SQ0805-0014 Сальник PG 13,5 для пров. 7-11 мм
SQ0805-0018 Сальник PG 16 для пров. 10-14 мм
SQ0805-0017 Сальник PG 21 для пров. 13-18мм
Материал: корпуса - нейлон, прокладки и уплотнителя - неопрен.
Степнь защиты: IP54.
Цвет: серый (RAL 7035).
Резьба: PG16.
Для кабеля: 10-14 мм.
Длина резьбы: 9 мм.
Артикулы и изделия:
SQ0805-0010 Сальник PG 7 для пров. 3,5-6 мм
SQ0805-0001 Сальник PG 9 для пров. 4-8 мм
SQ0805-0002 Сальник PG 11 для пров. 5-10 мм
SQ0805-0003 Сальник PG 13,5 для пров. 7-11 мм
SQ0805-0004 Сальник PG 16 для пров. 10-14 мм
SQ0805-0005 Сальник PG 21 для пров. 13-18мм
SQ0805-0006 Сальник PG 29 для пров. 18-25мм
SQ0805-0007 Сальник PG 36 для пров. 22-32мм
SQ0805-0208 Сальник PG 42 для пров. 32-38 мм
SQ0805-0008 Сальник PG 42 для пров. 32-38 мм
SQ0805-0009 Сальник PG 48 для пров. 34-44мм
в инд. упаковке
SQ0805-0011 Сальник PG7 для пров. 3,5-6 мм
SQ0805-0012 Сальник PG9 для пров. 4-8 мм
SQ0805-0014 Сальник PG 13,5 для пров. 7-11 мм
SQ0805-0018 Сальник PG 16 для пров. 10-14 мм
SQ0805-0017 Сальник PG 21 для пров. 13-18мм
Производитель
:
TDM
Тип устройства (изделия)
:
Вводы со стандартной резьбой
Материал (корпуса)
:
ПА полиамид 6.6 PA (нейлон)
Резьба
:
PG16
Степень защиты IP
:
IP54
Кабельные вводы (сальники) латунные PG Fortisflex - предназначены для организации герметичного ввода и вывода кабеля или провода в металлические корпуса электротехнического оборудования.
Материал: латунь покрытая никелем.
Степень защиты: IP68
Резьба: PG16.
Для кабеля: 10-14 мм.
Длина резьбы: 8 мм.
Артикулы и изделия:
68123 Кабельный ввод (сальник) PGM 7 (3-6,5)
60881 Кабельный ввод (сальник) PGM 9 (4-8)
60882 Кабельный ввод (сальник) PGM 11 (5-10)
60883 Кабельный ввод (сальник) PGM 13,5 (6-12)
60884 Кабельный ввод (сальник) PGM 16 (10-14)
60885 Кабельный ввод (сальник) PGM 21 (13-18)
60886 Кабельный ввод (сальник) PGM 29 (18-25)
60887 Кабельный ввод (сальник) PGM 36 (22-32)
68124 Кабельный ввод (сальник) PGM 42 (32-38)
Материал: латунь покрытая никелем.
Степень защиты: IP68
Резьба: PG16.
Для кабеля: 10-14 мм.
Длина резьбы: 8 мм.
Артикулы и изделия:
68123 Кабельный ввод (сальник) PGM 7 (3-6,5)
60881 Кабельный ввод (сальник) PGM 9 (4-8)
60882 Кабельный ввод (сальник) PGM 11 (5-10)
60883 Кабельный ввод (сальник) PGM 13,5 (6-12)
60884 Кабельный ввод (сальник) PGM 16 (10-14)
60885 Кабельный ввод (сальник) PGM 21 (13-18)
60886 Кабельный ввод (сальник) PGM 29 (18-25)
60887 Кабельный ввод (сальник) PGM 36 (22-32)
68124 Кабельный ввод (сальник) PGM 42 (32-38)
Производитель
:
FORTISFLEX
Тип устройства (изделия)
:
Вводы со стандартной резьбой
Материал (корпуса)
:
латунь никелированная
Резьба
:
PG16
Степень защиты IP
:
IP68
Кабельные вводы (сальники) служат для ввода проводов и кабелей в распределительные щиты и защиты от проникновения внутрь пыли и влаги. Сальники PG и MG устанавливаются в места ввода проводов в распределительные щиты. Они предназначены длязащиты проводов от механических повреждений и оборудования, установленного непосредственно внутри корпуса, от пыли и влаги.
Состоят из стопорной гайки, корпуса, зубчатой муфты, гайки-колпачка (выполненных из пожаростойкого капрона), сальника и прокладки (выполненых из неопрена).
Цвет серый RAL 7035
Степень защиты IP 54
Диапазон рабочих температур, °С от –40 до +80
PG7 диаметр кабеля 5-6 мм, под ключ 16 мм, артикул plc-pg-7
PG9 диаметр кабеля 6-7, под ключ 19, артикул plc-pg-9
PG11 диаметр кабеля 7-9, под ключ 22, артикул plc-pg-11
PG13,5 диаметр кабеля 7-11, под ключ, артикул 24 plc-pg-13.5
PG16 диаметр кабеля 9-13, под ключ 27, артикул plc-pg-16
PG19 диаметр кабеля 12-15, под ключ27/28, артикул plc-pg-19
PG21 диаметр кабеля 15-18, под ключ 33, артикул plc-pg-21
PG25 диаметр кабеля 16-21, под ключ 35/36, артикул plc-pg-25
PG29 диаметр кабеля 18-24, под ключ 41/42, артикул plc-pg-29
PG36 диаметр кабеля 24-32, под ключ 52/53, артикул plc-pg-36
PG42 диаметр кабеля 30-40, под ключ 60/61, артикул plc-pg-42
PG48 диаметр кабеля 36-44, под ключ 64/65, артикул plc-pg-48
PG63 диаметр кабеля 42-50, под ключ 72, артикул plc-pg-63
Состоят из стопорной гайки, корпуса, зубчатой муфты, гайки-колпачка (выполненных из пожаростойкого капрона), сальника и прокладки (выполненых из неопрена).
Цвет серый RAL 7035
Степень защиты IP 54
Диапазон рабочих температур, °С от –40 до +80
PG7 диаметр кабеля 5-6 мм, под ключ 16 мм, артикул plc-pg-7
PG9 диаметр кабеля 6-7, под ключ 19, артикул plc-pg-9
PG11 диаметр кабеля 7-9, под ключ 22, артикул plc-pg-11
PG13,5 диаметр кабеля 7-11, под ключ, артикул 24 plc-pg-13.5
PG16 диаметр кабеля 9-13, под ключ 27, артикул plc-pg-16
PG19 диаметр кабеля 12-15, под ключ27/28, артикул plc-pg-19
PG21 диаметр кабеля 15-18, под ключ 33, артикул plc-pg-21
PG25 диаметр кабеля 16-21, под ключ 35/36, артикул plc-pg-25
PG29 диаметр кабеля 18-24, под ключ 41/42, артикул plc-pg-29
PG36 диаметр кабеля 24-32, под ключ 52/53, артикул plc-pg-36
PG42 диаметр кабеля 30-40, под ключ 60/61, артикул plc-pg-42
PG48 диаметр кабеля 36-44, под ключ 64/65, артикул plc-pg-48
PG63 диаметр кабеля 42-50, под ключ 72, артикул plc-pg-63
Производитель
:
EKF
Тип устройства (изделия)
:
Вводы со стандартной резьбой
Материал (корпуса)
:
ПА полиамид 6.6 PA (нейлон)
Резьба
:
PG13.5
Степень защиты IP
:
IP54

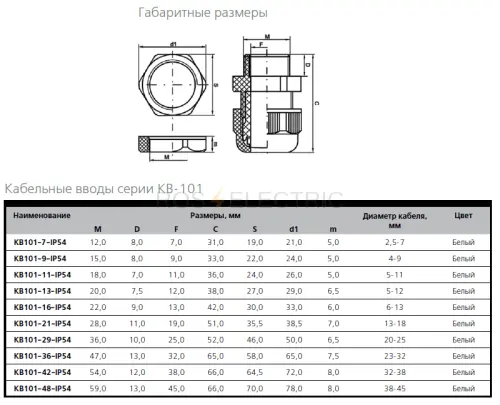

Кабельные вводы и сальники серий КВ-101, КВ-102 - предназначены для ввода проводов и кабелей в электрощитовое оборудование (щиты, ответвительные коробки и т.д.) с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельные вводы имеют химическую стойкость к соленой воде, слабым кислотам, спирту, маслам, нефтепродуктам и основным растворителям.
Конструкция кабельных вводов позволяет пропускать кабель без его демонтажа.
Кабельный ввод состоит из фиксирующей гайки, корпуса, гайки уплотнения, выполненных из стойкого к нагреву нейлона. А также из уплотнителя и прокладки, выполненных из неопрена.
КВ-101, КВ-102
Степень защиты: IP54 / IP68
Диапазон рабочих температур От -40 °C до +100 °С
Максимальная кратковременная температура 120 °C
Тип резьбы под фиксирующую гайку - метрическая
Артикулы и изделия:
PG IP54
32150DEK Кабельный ввод КВ-101 типа PG 7 диаметр кабеля 2,5-7мм IP54
32151DEK Кабельный ввод КВ-101 типа PG 9 диаметр кабеля 4-9мм IP54
32152DEK Кабельный ввод КВ-101 типа PG 11 диаметр кабеля 5-11мм IP54
32153DEK Кабельный ввод КВ-101 типа PG 13.5 диаметр кабеля 5-12мм IP54
32154DEK Кабельный ввод КВ-101 типа PG 16 диаметр кабеля 6-13мм IP54
32155DEK Кабельный ввод КВ-101 типа PG 21 диаметр кабеля 13-18мм IP54
32156DEK Кабельный ввод КВ-101 типа PG 29 диаметр кабеля 20-25мм IP54
32157DEK Кабельный ввод КВ-101 типа PG 36 диаметр кабеля 23-32мм IP54
32158DEK Кабельный ввод КВ-101 типа PG 42 диаметр кабеля 32-38 мм IP54
32159DEK Кабельный ввод КВ-101 типа PG 48 диаметр кабеля 38-45мм IP54
MG IP68
32160DEK Кабельный ввод КВ-102 типа MG 12 диаметр кабеля 4,6-8мм IP68
32161DEK Кабельный ввод КВ-102 типа MG 16 диаметр кабеля 6-10мм IP68
32162DEK Кабельный ввод КВ-102 типа MG 20 диаметр кабеля 9-14мм IP68
32163DEK Кабельный ввод КВ-102 типа MG 25 диаметр кабеля 13-18мм IP68
32164DEK Кабельный ввод КВ-102 типа MG 32 диаметр кабеля 18-25мм IP68
32165DEK Кабельный ввод КВ-102 типа MG 40 диаметр кабеля 24-32мм IP68
32166DEK Кабельный ввод КВ-102 типа MG 50 диаметр кабеля 30-42мм IP68
32167DEK Кабельный ввод КВ-102 типа MG 63 диаметр кабеля 40-52мм IP68
Конструкция кабельных вводов позволяет пропускать кабель без его демонтажа.
Кабельный ввод состоит из фиксирующей гайки, корпуса, гайки уплотнения, выполненных из стойкого к нагреву нейлона. А также из уплотнителя и прокладки, выполненных из неопрена.
КВ-101, КВ-102
Степень защиты: IP54 / IP68
Диапазон рабочих температур От -40 °C до +100 °С
Максимальная кратковременная температура 120 °C
Тип резьбы под фиксирующую гайку - метрическая
Артикулы и изделия:
PG IP54
32150DEK Кабельный ввод КВ-101 типа PG 7 диаметр кабеля 2,5-7мм IP54
32151DEK Кабельный ввод КВ-101 типа PG 9 диаметр кабеля 4-9мм IP54
32152DEK Кабельный ввод КВ-101 типа PG 11 диаметр кабеля 5-11мм IP54
32153DEK Кабельный ввод КВ-101 типа PG 13.5 диаметр кабеля 5-12мм IP54
32154DEK Кабельный ввод КВ-101 типа PG 16 диаметр кабеля 6-13мм IP54
32155DEK Кабельный ввод КВ-101 типа PG 21 диаметр кабеля 13-18мм IP54
32156DEK Кабельный ввод КВ-101 типа PG 29 диаметр кабеля 20-25мм IP54
32157DEK Кабельный ввод КВ-101 типа PG 36 диаметр кабеля 23-32мм IP54
32158DEK Кабельный ввод КВ-101 типа PG 42 диаметр кабеля 32-38 мм IP54
32159DEK Кабельный ввод КВ-101 типа PG 48 диаметр кабеля 38-45мм IP54
MG IP68
32160DEK Кабельный ввод КВ-102 типа MG 12 диаметр кабеля 4,6-8мм IP68
32161DEK Кабельный ввод КВ-102 типа MG 16 диаметр кабеля 6-10мм IP68
32162DEK Кабельный ввод КВ-102 типа MG 20 диаметр кабеля 9-14мм IP68
32163DEK Кабельный ввод КВ-102 типа MG 25 диаметр кабеля 13-18мм IP68
32164DEK Кабельный ввод КВ-102 типа MG 32 диаметр кабеля 18-25мм IP68
32165DEK Кабельный ввод КВ-102 типа MG 40 диаметр кабеля 24-32мм IP68
32166DEK Кабельный ввод КВ-102 типа MG 50 диаметр кабеля 30-42мм IP68
32167DEK Кабельный ввод КВ-102 типа MG 63 диаметр кабеля 40-52мм IP68
Производитель
:
DEKraft
Тип устройства (изделия)
:
Вводы со стандартной резьбой
Материал (корпуса)
:
ПА полиамид 6.6 PA (нейлон)
Резьба
:
PG7
Степень защиты IP
:
IP54

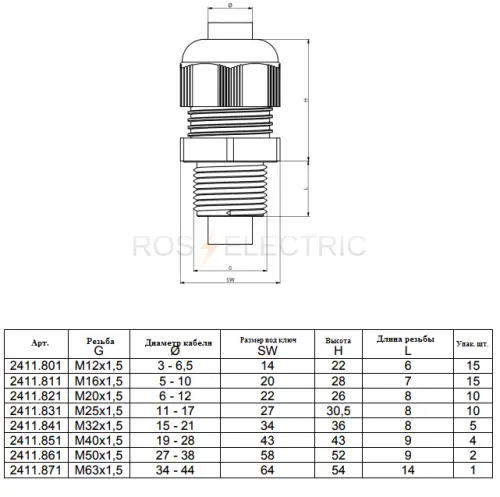

Кабельные вводы (сальники) латунные MG с метрической резьбой Rittal - предназначены для организации герметичного ввода и вывода кабеля или провода в металлические корпуса электротехнического оборудования.
Материал: латунь покрытая никелем.
Степень защиты: IP68.
Резьба: M12.
Под ключ: 14.
Для кабеля: 3-6,5 мм.
Длина резьбы: 6 мм.
Артикулы и изделия:
2411801 SZ Кабельный ввод M12x1,5
2411811 SZ Кабельный ввод M16x1,5
2411821 SZ Кабельный ввод M20x1,5
2411831 SZ Кабельный ввод M25x1,5
2411841 SZ Кабельный ввод M32x1,5
2411851 SZ Кабельный ввод M40x1,5
2411861 SZ Кабельный ввод M50x1,5
2411871 SZ Кабельный ввод M63x1,5
Материал: латунь покрытая никелем.
Степень защиты: IP68.
Резьба: M12.
Под ключ: 14.
Для кабеля: 3-6,5 мм.
Длина резьбы: 6 мм.
Артикулы и изделия:
2411801 SZ Кабельный ввод M12x1,5
2411811 SZ Кабельный ввод M16x1,5
2411821 SZ Кабельный ввод M20x1,5
2411831 SZ Кабельный ввод M25x1,5
2411841 SZ Кабельный ввод M32x1,5
2411851 SZ Кабельный ввод M40x1,5
2411861 SZ Кабельный ввод M50x1,5
2411871 SZ Кабельный ввод M63x1,5
Производитель
:
RITTAL
Тип устройства (изделия)
:
Вводы со стандартной резьбой
Материал (корпуса)
:
латунь никелированная
Резьба
:
M12
Степень защиты IP
:
IP68
Сальники (ввод-сальники) - предназначены для ввода кабелей и проводов в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты щита от проникновения пыли и влаги в месте ввода.
Сальник состоит из корпуса
1.Корпуса;
2.Уплотнителя;
3.Гайки уплотнения;
4.Прокладки;
5.Фиксирующей гайки;
Уплотнитель и прокладка изготовлены из неопрена.
Корпус, гайка уплотнения и фиксирующая гайка изготовлены из нейлона.
Установка сальника производится при помощи трубного (газового) ключа.
Диапазон рабочих температур - от -40 до -80 °С.
Устройства и артикулы:
Сальники PGL
YSA30-08-11-54-K41 Сальник PGL 11 диаметр проводника 6-7мм IP54 ИЭК
YSA30-10-13-54-K41 Сальник PGL 13.5 диаметр проводника 9-10мм IP54 ИЭК
YSA30-12-16-54-K41 Сальник PGL 16 диаметр проводника 10-11мм IP54 ИЭК
YSA30-16-21-54-K41 Сальник PGL 21 диаметр проводника 14-15мм IP54 ИЭК
YSA30-25-29-54-K41 Сальник PGL 29 диаметр проводника 20-24мм IP54 ИЭК
YSA30-32-36-54-K41 Сальник PGL 36 диаметр проводника 28-31мм IP54 ИЭК
YSA30-40-42-54-K41 Сальник PGL 42 диаметр проводника 35-39мм IP54 ИЭК
YSA30-44-48-54-K41 Сальник PGL 48 диаметр проводника 39-43мм IP54 ИЭК
Сальники PG
YSA20-10-11-54-K41 Сальник PG 11 диаметр проводника 7-9мм IP54 ИЭК
YSA20-12-13-54-K41 Сальник PG 13.5 диаметр проводника 7-11мм IP54 ИЭК
YSA20-14-16-54-K41 Сальник PG 16 диаметр проводника 9-13мм IP54 ИЭК
YSA20-18-21-54-K41 Сальник PG 21 диаметр проводника 15-18мм IP54 ИЭК
YSA20-25-29-54-K41 Сальник PG 29 диаметр проводника 18-24мм IP54 ИЭК
YSA20-32-36-54-K41 Сальник PG 36 диаметр проводника 24-32мм IP54 ИЭК
YSA20-40-42-54-K41 Сальник PG 42 диаметр проводника 30-40мм IP54 ИЭК
YSA20-44-48-54-K41 Сальник PG 48 диаметр проводника 36-44мм IP54 ИЭК
YSA20-06-07-54-K41 Сальник PG7 диаметр проводника 5-6мм IP54 ИЭК
YSA20-08-09-54-K41 Сальник PG9 диаметр проводника 6-7мм IP54 ИЭК
Сальники MG
YSA10-08-12-68-K02 Сальник MG 12 диаметр проводника 4-7мм IP68 ИЭК
YSA10-10-16-68-K02 Сальник MG 16 диаметр проводника 6-10мм IP68 ИЭК
YSA10-14-20-68-K02 Сальник MG 20 диаметр проводника 10-14мм IP68 ИЭК
YSA10-18-25-68-K02 Сальник MG 25 диаметр проводника 13-18мм IP68 ИЭК
YSA10-25-32-68-K02 Сальник MG 32 диаметр проводника 16-24мм IP68 ИЭК
YSA10-30-40-68-K02 Сальник MG 40 диаметр проводника 20-29мм IP68 ИЭК
YSA10-39-50-68-K02 Сальник MG 50 диаметр проводника 33-41мм IP68 ИЭК
YSA10-52-63-68-K02 Сальник MG 63 диаметр проводника 44-54мм IP68 ИЭК
Ввод-сальники (кабельные вводы)
YSA40-25-27-68-K01 Сальник d= 25мм (Dотв.бокса 27мм) белый
YSA40-25-27-68-K41 Сальник d= 25мм (Dотв.бокса 27мм) серый
YSA40-25-32-68-K01 Сальник d= 25мм (Dотв.бокса 32мм) белый
YSA40-25-32-68-K41 Сальник d= 25мм (Dотв.бокса 32мм) серый
YSA40-20-22-68-K01 Сальник d=20мм (Dотв.бокса 22мм) белый
YSA40-20-22-68-K41 Сальник d=20мм (Dотв.бокса 22мм) серый
YSA40-32-37-68-K01-050 Сальник d=32мм ( Dотв.бокса 37мм) белый
YSA40-32-37-68-K41-050 Сальник d=32мм ( Dотв.бокса 37мм) серый
YSA40-40-49-68-K01 Сальник d=40мм (Dотв.бокса 49мм) белый
YSA40-40-49-68-K41 Сальник d=40мм (Dотв.бокса 49мм) серый

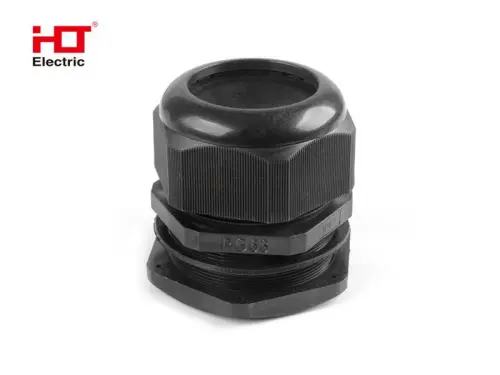

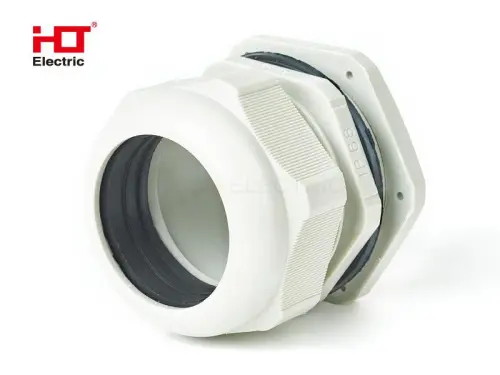

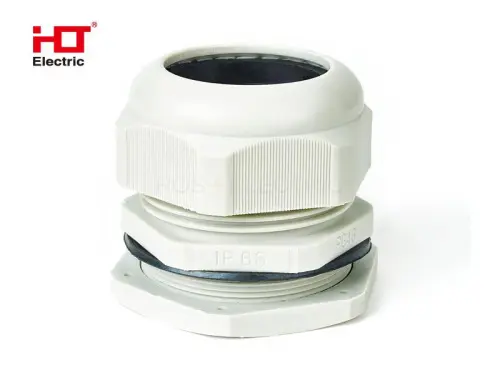

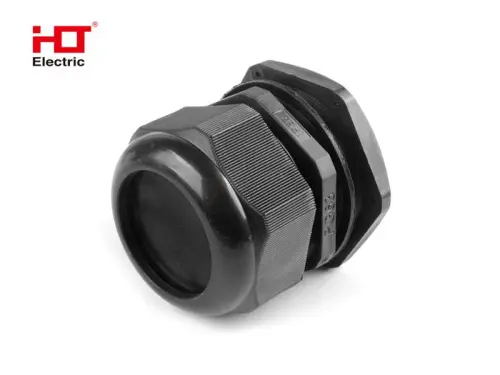

Сальник состоит из корпуса
1.Корпуса;
2.Уплотнителя;
3.Гайки уплотнения;
4.Прокладки;
5.Фиксирующей гайки;
Уплотнитель и прокладка изготовлены из неопрена.
Корпус, гайка уплотнения и фиксирующая гайка изготовлены из нейлона.
Установка сальника производится при помощи трубного (газового) ключа.
Диапазон рабочих температур - от -40 до -80 °С.
Устройства и артикулы:
Сальники PGL
YSA30-08-11-54-K41 Сальник PGL 11 диаметр проводника 6-7мм IP54 ИЭК
YSA30-10-13-54-K41 Сальник PGL 13.5 диаметр проводника 9-10мм IP54 ИЭК
YSA30-12-16-54-K41 Сальник PGL 16 диаметр проводника 10-11мм IP54 ИЭК
YSA30-16-21-54-K41 Сальник PGL 21 диаметр проводника 14-15мм IP54 ИЭК
YSA30-25-29-54-K41 Сальник PGL 29 диаметр проводника 20-24мм IP54 ИЭК
YSA30-32-36-54-K41 Сальник PGL 36 диаметр проводника 28-31мм IP54 ИЭК
YSA30-40-42-54-K41 Сальник PGL 42 диаметр проводника 35-39мм IP54 ИЭК
YSA30-44-48-54-K41 Сальник PGL 48 диаметр проводника 39-43мм IP54 ИЭК
Сальники PG
YSA20-10-11-54-K41 Сальник PG 11 диаметр проводника 7-9мм IP54 ИЭК
YSA20-12-13-54-K41 Сальник PG 13.5 диаметр проводника 7-11мм IP54 ИЭК
YSA20-14-16-54-K41 Сальник PG 16 диаметр проводника 9-13мм IP54 ИЭК
YSA20-18-21-54-K41 Сальник PG 21 диаметр проводника 15-18мм IP54 ИЭК
YSA20-25-29-54-K41 Сальник PG 29 диаметр проводника 18-24мм IP54 ИЭК
YSA20-32-36-54-K41 Сальник PG 36 диаметр проводника 24-32мм IP54 ИЭК
YSA20-40-42-54-K41 Сальник PG 42 диаметр проводника 30-40мм IP54 ИЭК
YSA20-44-48-54-K41 Сальник PG 48 диаметр проводника 36-44мм IP54 ИЭК
YSA20-06-07-54-K41 Сальник PG7 диаметр проводника 5-6мм IP54 ИЭК
YSA20-08-09-54-K41 Сальник PG9 диаметр проводника 6-7мм IP54 ИЭК
Сальники MG
YSA10-08-12-68-K02 Сальник MG 12 диаметр проводника 4-7мм IP68 ИЭК
YSA10-10-16-68-K02 Сальник MG 16 диаметр проводника 6-10мм IP68 ИЭК
YSA10-14-20-68-K02 Сальник MG 20 диаметр проводника 10-14мм IP68 ИЭК
YSA10-18-25-68-K02 Сальник MG 25 диаметр проводника 13-18мм IP68 ИЭК
YSA10-25-32-68-K02 Сальник MG 32 диаметр проводника 16-24мм IP68 ИЭК
YSA10-30-40-68-K02 Сальник MG 40 диаметр проводника 20-29мм IP68 ИЭК
YSA10-39-50-68-K02 Сальник MG 50 диаметр проводника 33-41мм IP68 ИЭК
YSA10-52-63-68-K02 Сальник MG 63 диаметр проводника 44-54мм IP68 ИЭК
Ввод-сальники (кабельные вводы)
YSA40-25-27-68-K01 Сальник d= 25мм (Dотв.бокса 27мм) белый
YSA40-25-27-68-K41 Сальник d= 25мм (Dотв.бокса 27мм) серый
YSA40-25-32-68-K01 Сальник d= 25мм (Dотв.бокса 32мм) белый
YSA40-25-32-68-K41 Сальник d= 25мм (Dотв.бокса 32мм) серый
YSA40-20-22-68-K01 Сальник d=20мм (Dотв.бокса 22мм) белый
YSA40-20-22-68-K41 Сальник d=20мм (Dотв.бокса 22мм) серый
YSA40-32-37-68-K01-050 Сальник d=32мм ( Dотв.бокса 37мм) белый
YSA40-32-37-68-K41-050 Сальник d=32мм ( Dотв.бокса 37мм) серый
YSA40-40-49-68-K01 Сальник d=40мм (Dотв.бокса 49мм) белый
YSA40-40-49-68-K41 Сальник d=40мм (Dотв.бокса 49мм) серый
