Стабилизаторы напряжения однофазные симисторные настенные и переносные серии Prime ИЭК - предназначены для поддержания стабильного однофазного напряжения питания нагрузок бытового и промышленного назначения 220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности.
Выходная мощность при входном напряжении 220 В, кВА 0,5; 1; 1,5; 2; 3; 5; 8; 10
Диапазон рабочего входного напряжения, В 90-270
Выходное напряжение, В 220
Точность поддержания выходного напряжения в диапазоне входного напряжения от 140 до 250 В, % 4
Точность поддержания выходного напряжения в диапазоне входного напряжения от 90 до 140 В и от 250 до 270 В, % 7
Напряжение срабатывания защиты от повышенного выходного напряжения Uмакс, В 243±4
Напряжение срабатывания защиты от пониженного выходного напряжения Uмин, В 188±4
Срабатывание термозащиты при повышении температуры трансформатора, °С 120±5
Функция байпас да
Задержка включения выходного напряжения, с
короткая 5±2
длительная (при нажатой кнопке «Задержка Uвых») 255±2
Эффективность (кпд), % ≥97
Время реакции, мс <50
Прочность изоляции, В 1500
Сопротивление изоляции, MОм ≥2
Диапазон рабочих температур, °С 0¸+40
Степень защиты IP20
Артикулы и изделия:
Стабилизаторы однофазные семисторные переносные
IVS31-1-00500 Стабилизатор напряжения переносной серии Prime 0,5 кВА IEK
IVS31-1-01000 Стабилизатор напряжения переносной серии Prime 1 кВА IEK
IVS31-1-01500 Стабилизатор напряжения переносной серии Prime 1,5 кВА IEK
IVS31-1-02000 Стабилизатор напряжения переносной серии Prime 2 кВА IEK
IVS31-1-03000 Стабилизатор напряжения переносной серии Prime 3 кВА IEK
IVS31-1-05000 Стабилизатор напряжения переносной серии Prime 5 кВА IEK
IVS31-1-08000 Стабилизатор напряжения переносной серии Prime 8 кВА IEK
IVS31-1-10000 Стабилизатор напряжения переносной серии Prime 10 кВА IEK
Стабилизаторы однофазные семисторные настенные
IVS32-1-05000 Стабилизатор напряжения настенный серии Prime 5 кВА IEK
IVS32-1-10000 Стабилизатор напряжения настенный серии Prime 10 кВА IEK
Выходная мощность при входном напряжении 220 В, кВА 0,5; 1; 1,5; 2; 3; 5; 8; 10
Диапазон рабочего входного напряжения, В 90-270
Выходное напряжение, В 220
Точность поддержания выходного напряжения в диапазоне входного напряжения от 140 до 250 В, % 4
Точность поддержания выходного напряжения в диапазоне входного напряжения от 90 до 140 В и от 250 до 270 В, % 7
Напряжение срабатывания защиты от повышенного выходного напряжения Uмакс, В 243±4
Напряжение срабатывания защиты от пониженного выходного напряжения Uмин, В 188±4
Срабатывание термозащиты при повышении температуры трансформатора, °С 120±5
Функция байпас да
Задержка включения выходного напряжения, с
короткая 5±2
длительная (при нажатой кнопке «Задержка Uвых») 255±2
Эффективность (кпд), % ≥97
Время реакции, мс <50
Прочность изоляции, В 1500
Сопротивление изоляции, MОм ≥2
Диапазон рабочих температур, °С 0¸+40
Степень защиты IP20
Артикулы и изделия:
Стабилизаторы однофазные семисторные переносные
IVS31-1-00500 Стабилизатор напряжения переносной серии Prime 0,5 кВА IEK
IVS31-1-01000 Стабилизатор напряжения переносной серии Prime 1 кВА IEK
IVS31-1-01500 Стабилизатор напряжения переносной серии Prime 1,5 кВА IEK
IVS31-1-02000 Стабилизатор напряжения переносной серии Prime 2 кВА IEK
IVS31-1-03000 Стабилизатор напряжения переносной серии Prime 3 кВА IEK
IVS31-1-05000 Стабилизатор напряжения переносной серии Prime 5 кВА IEK
IVS31-1-08000 Стабилизатор напряжения переносной серии Prime 8 кВА IEK
IVS31-1-10000 Стабилизатор напряжения переносной серии Prime 10 кВА IEK
Стабилизаторы однофазные семисторные настенные
IVS32-1-05000 Стабилизатор напряжения настенный серии Prime 5 кВА IEK
IVS32-1-10000 Стабилизатор напряжения настенный серии Prime 10 кВА IEK
Производитель
:
IEK
Тип устройства (изделия)
:
Симисторный
Максимальная мощность
:
10000ВА
Способ монтажа (установки)
:
настенный
Количество фаз
:
1-фазный
Вес
:
23.5

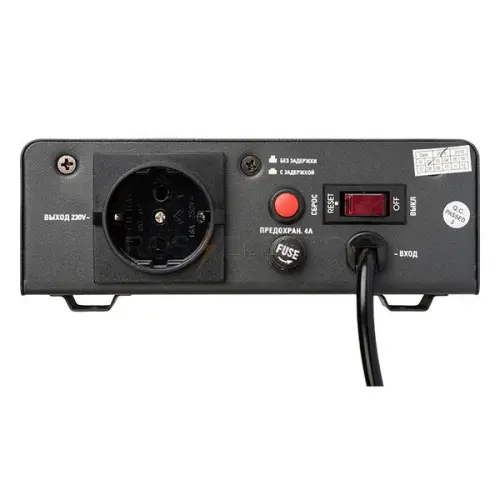

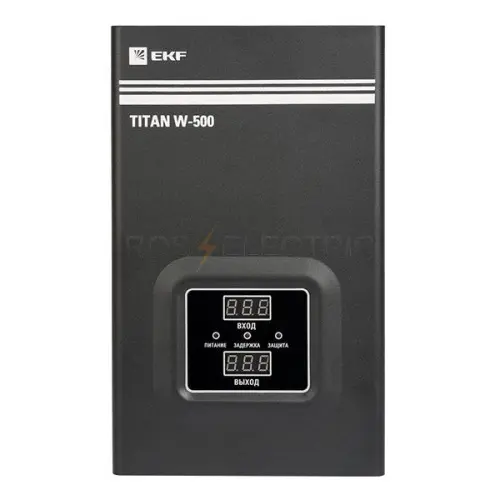

Стабилизатор переменного напряжения симисторного типа серии Titan TW EKF
- предназначен для стабильного питания нагрузок промышленного назначения 220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности однофазным напряжением синусоидальной формы, с фильтрацией сетевых помех и без внесения искажений в его форму.
- предназначен для стабильного питания нагрузок промышленного назначения 220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности однофазным напряжением синусоидальной формы, с фильтрацией сетевых помех и без внесения искажений в его форму.
Производитель
:
EKF
Стабилизаторы напряжения СНИ1 (однофазные), СНИ3 (трехфазные) IEK предназначены для поддержания стабильного однофазного/трехфазного напряжения питания нагрузок бытового и промышленного назначения 220 В/3×220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности. Применяются для стабилизации напряжения при работе с высокочувствительной техникой на промышленных объектах, в медицинских организациях, телекоммуникационных компаниях, в малоэтажном жилищном строительстве, в жилищно коммунальном хозяйстве. Позволяют продлить срок эксплуатации систем освещения, компьютерного оборудования.
Высокая точность поддержания выходного напряжения в рабочем диапазоне входного напряжения –220 В ± 3%.
-Широкий диапазон рабочего входного напряжения:
для СНИ1 – 160÷250 В;
для СНИ3: 160÷250 В – фазное, 280÷430 В – линейное.
-Высокий КПД≥90%.
-Наличие четырех видов защит: от сверхтоков (перегрузки или короткого замыкания), от повышенного и пониженного выходного напряжения, от перегрева обмотки автотрансформатора.
-Стабилизатор не вносит искажений в синусоидальную форму выходного напряжения.
-Современное схемотехническое решение.
-Использование высококачественных защитных и коммутационных аппаратов IEK – авто матических выключателей серии ВА47 29, ВА47 100 и контакторов КМИ.
-Встроенные в корпус эргономичные ручки у малых габаритов стабилизаторов и колеса для перемещения у больших габаритов.
-Наличие в стандартной комплектации запасных частей предохранителей и токосъемных щеток автотрансформатора.
Выходная номинальная мощность Рном
при входном напряжении 220 В, кВА
-для СНИ1 -0,5; 1; 1,5;2; 3; 5;7; 10; 15
-для СНИ3 -3; 6; 7,5; 15; 20; 30
Диапазон рабочего входного напряжения Uвх, В
-для СНИ1 -160÷250
-для СНИ3 -фазное: 160÷250,линейное: 280÷430
Выходное напряжение Uвых, В
-для СНИ1 -220
-для СНИ3 -фазное: 220, линейное: 380
Точность поддержания выходного напряжения
в рабочем диапазоне входного напряжения, % ± 3
Предельный диапазон входного напряжения, В
-для СНИ1 -135÷275
-для СНИ3 -фазное: 135÷275, линейное: 235÷475
Напряжение срабатывания защиты от повышенного
выходного напряжения Uмакс, В, для СНИ1 - 246, для СНИ3 - 246 (по каждому из фазных напряжений)
Напряжение срабатывания защиты от пониженного
выходного напряжения Uмин, В , для СНИ1 -184, для СНИ3 - 184 (по каждому из фазных напряжений)
Срабатывание термозащиты при повышении температуры трансформатора, °С 105
Задержка включения выходного напряжения
стандартная 5 сек
длительная 5 мин
Эффективность (КПД), % ≥ 90
Время реакции, с < 1 (при изменении входного напряжения на ±10%)
Диапазон рабочих температур, °С -5÷+ 40
Климатическое исполнение и категория размещения по ГОСТ - УХЛ4
Принцип действия
Стабилизаторы СНИ относятся к электромеханическому типу стабилизаторов, обеспечивающих плавное регулирование выходного напряжения с высокой точностью его поддержания. После включения стабилизатора модуль управления анализирует величины входного и выходного напряжений и подает сигнал управления на электродвигатель, который перемещает токосъемную щетку по обмотке автотрансформатора. При этом
происходит плавное увеличение или уменьшение выходного напряжения до номинального значения 220 В.
Методика подбора стабилизатора напряжения СНИ*
При выборе стабилизатора напряжения (далее по тексту-стабилизатор) необходимо определить:
а) суммарную мощность подключаемой нагрузки с учетом пусковых токов устройств с электродвигателями (холодильники,насосы, кондиционеры)
Для определения суммарной мощности подключаемых устройств необходимо просуммировать максимальные мощности отдельных устройств. Мощность указывается в паспорте или инструкции по эксплуатации. Иногда мощность потребителя указывается в информации, расположенной на задней стенке прибора. Обычно в паспортах указывают номинальную мощность устройства, т.е. мощность в установившемся режиме работы. Однако устройства с электродвигателями при запуске потребляют большую мощность. Например, маломощная бытовая техника (холодильники, кондиционеры), работающая на основе электродвигателей, имеет пусковые мощности, превышающие номинальные в среднем в 2–3 раза, а среднемощные устройства с электродвигателями (насосы, станки и др.) – в 4–7 раз.
Поэтому при расчетах необходимо учитывать данное обстоятельство. Значение пусковой мощности должно быть указано в паспорте на оборудование. Если таких данных нет, то примерно рассчитать пусковую мощность можно по формуле:
ПУСКОВАЯ МОЩНОСТЬ = НОМИНАЛЬНАЯ МОЩНОСТЬ × 4.
При расчете суммарной мощности нагрузки необходимо различать полную и активную мощности устройств. Полная мощность указывается в ВА (Вольт ампер), активная – в Вт (Ватт). Полная мощность в ВА и активная мощность в Вт связаны между собой коэффициентом cosφ. Данный коэффициент указывается в пас порте на конкретное изделие. ПОЛНАЯ МОЩНОСТЬ = АКТИВНАЯ МОЩНОСТЬ / cosφ.
Для таких устройств, как лампы накаливания, утюги, электропечи, коэффициент cosφ = 1,0; у некоторых устройств, таких, как электродвигатели, cosφ = 0,6. Если коэффициент cosφ неизвестен, то для приблизительного расчета можно принять
cosφ = 0,75;
б) минимальное возможное фактическое напряжение в сети. Минимальное напряжение в сети замеряется в момент пиковых нагрузок на сеть. В случае если напряжение в сети выходит за пределы 220 В±22 В (допустимое предельное отклонение напряжения в сети), установленные ГОСТ, рекомендуется применение стабилизатора напряжения.
После получения значений суммарной мощности подключаемой нагрузки и минимального напряжения в сети можно переходить к выбору стабилизатора напряжения.
ВНИМАНИЕ!
1. Номинальная мощность стабилизатора СНИ соответствует входному напряжению 220 В. При снижении входного напряжения выходная мощность снижается.
2. Необходимо избегать длительной работы стабилизатора при напряжении Uвх меньше 160 В, т.к. в этом случае воз мож на перегрузка стабилизатора по току. При возникновении перегрузки по току произойдет срабатывание защиты и отключение стабилизатора.
3. Не допускается превышать длительность допустимых перегрузок.
Принимая во внимание вышеуказанные замечания, получаем:
МОЩНОСТЬ стабилизатора напряжения = СУММАРНАЯ МОЩНОСТЬ подключаемой НАГРУЗКИ × К,
где СУММАРНАЯ МОЩНОСТЬ выражена в ВА;
К – коэффициент запаса по мощности, учитывающий падение напряжения в сети.
По полученному расчетному значению мощности произво дится выбор стабилизатора из ассортимента стабилизаторов напряжения IEK. Мощность стабилизатора округляется в большую от расчетного значения сторону.
При выборе стабилизатора рекомендуется предусмотреть 20-30% ный запас по мощности. Этим обеспечивается облегченный режим работы стабилизатора и продлевается срок его службы.
Устройства и артикулы серии:
IVS10-1-00500 Стабилизатор напряжения СНИ1-0,5 кВА однофазный ИЭК
IVS10-1-01000 Стабилизатор напряжения СНИ1-1 кВА однофазный ИЭК
IVS10-1-01500 Стабилизатор напряжения СНИ1-1,5 кВА однофазный ИЭК
IVS10-1-10000 Стабилизатор напряжения СНИ1-10 кВА однофазный ИЭК
IVS10-1-15000 Стабилизатор напряжения СНИ1-15 кВА однофазный ИЭК
IVS10-1-02000 Стабилизатор напряжения СНИ1-2 кВА однофазный ИЭК
IVS10-1-03000 Стабилизатор напряжения СНИ1-3 кВА однофазный ИЭК
IVS10-1-05000 Стабилизатор напряжения СНИ1-5 кВА однофазный ИЭК
IVS10-1-07000 Стабилизатор напряжения СНИ1-7 кВА однофазный ИЭК
IVS10-1-20000 Стабилизатор напряжения СНИ1-20 кВА однофазный ИЭК
IVS10-1-30000 Стабилизатор напряжения СНИ1-30 кВА однофазный ИЭК
IVS10-3-15000 Стабилизатор напряжения СНИ3-15 кВА трехфазный ИЭК
IVS10-3-20000 Стабилизатор напряжения СНИ3-20 кВА трехфазный ИЭК
IVS10-3-03000 Стабилизатор напряжения СНИ3-3 кВА трехфазный ИЭК
IVS10-3-30000 Стабилизатор напряжения СНИ3-30 кВА трехфазный ИЭК
IVS10-3-06000 Стабилизатор напряжения СНИ3-6 кВА трехфазный ИЭК
IVS10-3-07500 Стабилизатор напряжения СНИ3-7,5 кВА трехфазный ИЭК
IVS10-3-45000 Стабилизатор напряжения СНИ3-45 кВА трехфазный ИЭК
IVS10-3-60000 Стабилизатор напряжения СНИ3-60 кВА трехфазный ИЭК
IVS10-3-90000 Стабилизатор напряжения СНИ3-90 кВА трехфазный ИЭК
IVS10-3-100000 Стабилизатор напряжения СНИ3-100 кВА трехфазный ИЭК
IVS10-3-150000 Стабилизатор напряжения СНИ3-150 кВА трехфазный ИЭК
Высокая точность поддержания выходного напряжения в рабочем диапазоне входного напряжения –220 В ± 3%.
-Широкий диапазон рабочего входного напряжения:
для СНИ1 – 160÷250 В;
для СНИ3: 160÷250 В – фазное, 280÷430 В – линейное.
-Высокий КПД≥90%.
-Наличие четырех видов защит: от сверхтоков (перегрузки или короткого замыкания), от повышенного и пониженного выходного напряжения, от перегрева обмотки автотрансформатора.
-Стабилизатор не вносит искажений в синусоидальную форму выходного напряжения.
-Современное схемотехническое решение.
-Использование высококачественных защитных и коммутационных аппаратов IEK – авто матических выключателей серии ВА47 29, ВА47 100 и контакторов КМИ.
-Встроенные в корпус эргономичные ручки у малых габаритов стабилизаторов и колеса для перемещения у больших габаритов.
-Наличие в стандартной комплектации запасных частей предохранителей и токосъемных щеток автотрансформатора.
Выходная номинальная мощность Рном
при входном напряжении 220 В, кВА
-для СНИ1 -0,5; 1; 1,5;2; 3; 5;7; 10; 15
-для СНИ3 -3; 6; 7,5; 15; 20; 30
Диапазон рабочего входного напряжения Uвх, В
-для СНИ1 -160÷250
-для СНИ3 -фазное: 160÷250,линейное: 280÷430
Выходное напряжение Uвых, В
-для СНИ1 -220
-для СНИ3 -фазное: 220, линейное: 380
Точность поддержания выходного напряжения
в рабочем диапазоне входного напряжения, % ± 3
Предельный диапазон входного напряжения, В
-для СНИ1 -135÷275
-для СНИ3 -фазное: 135÷275, линейное: 235÷475
Напряжение срабатывания защиты от повышенного
выходного напряжения Uмакс, В, для СНИ1 - 246, для СНИ3 - 246 (по каждому из фазных напряжений)
Напряжение срабатывания защиты от пониженного
выходного напряжения Uмин, В , для СНИ1 -184, для СНИ3 - 184 (по каждому из фазных напряжений)
Срабатывание термозащиты при повышении температуры трансформатора, °С 105
Задержка включения выходного напряжения
стандартная 5 сек
длительная 5 мин
Эффективность (КПД), % ≥ 90
Время реакции, с < 1 (при изменении входного напряжения на ±10%)
Диапазон рабочих температур, °С -5÷+ 40
Климатическое исполнение и категория размещения по ГОСТ - УХЛ4
Принцип действия
Стабилизаторы СНИ относятся к электромеханическому типу стабилизаторов, обеспечивающих плавное регулирование выходного напряжения с высокой точностью его поддержания. После включения стабилизатора модуль управления анализирует величины входного и выходного напряжений и подает сигнал управления на электродвигатель, который перемещает токосъемную щетку по обмотке автотрансформатора. При этом
происходит плавное увеличение или уменьшение выходного напряжения до номинального значения 220 В.
Методика подбора стабилизатора напряжения СНИ*
При выборе стабилизатора напряжения (далее по тексту-стабилизатор) необходимо определить:
а) суммарную мощность подключаемой нагрузки с учетом пусковых токов устройств с электродвигателями (холодильники,насосы, кондиционеры)
Для определения суммарной мощности подключаемых устройств необходимо просуммировать максимальные мощности отдельных устройств. Мощность указывается в паспорте или инструкции по эксплуатации. Иногда мощность потребителя указывается в информации, расположенной на задней стенке прибора. Обычно в паспортах указывают номинальную мощность устройства, т.е. мощность в установившемся режиме работы. Однако устройства с электродвигателями при запуске потребляют большую мощность. Например, маломощная бытовая техника (холодильники, кондиционеры), работающая на основе электродвигателей, имеет пусковые мощности, превышающие номинальные в среднем в 2–3 раза, а среднемощные устройства с электродвигателями (насосы, станки и др.) – в 4–7 раз.
Поэтому при расчетах необходимо учитывать данное обстоятельство. Значение пусковой мощности должно быть указано в паспорте на оборудование. Если таких данных нет, то примерно рассчитать пусковую мощность можно по формуле:
ПУСКОВАЯ МОЩНОСТЬ = НОМИНАЛЬНАЯ МОЩНОСТЬ × 4.
При расчете суммарной мощности нагрузки необходимо различать полную и активную мощности устройств. Полная мощность указывается в ВА (Вольт ампер), активная – в Вт (Ватт). Полная мощность в ВА и активная мощность в Вт связаны между собой коэффициентом cosφ. Данный коэффициент указывается в пас порте на конкретное изделие. ПОЛНАЯ МОЩНОСТЬ = АКТИВНАЯ МОЩНОСТЬ / cosφ.
Для таких устройств, как лампы накаливания, утюги, электропечи, коэффициент cosφ = 1,0; у некоторых устройств, таких, как электродвигатели, cosφ = 0,6. Если коэффициент cosφ неизвестен, то для приблизительного расчета можно принять
cosφ = 0,75;
б) минимальное возможное фактическое напряжение в сети. Минимальное напряжение в сети замеряется в момент пиковых нагрузок на сеть. В случае если напряжение в сети выходит за пределы 220 В±22 В (допустимое предельное отклонение напряжения в сети), установленные ГОСТ, рекомендуется применение стабилизатора напряжения.
После получения значений суммарной мощности подключаемой нагрузки и минимального напряжения в сети можно переходить к выбору стабилизатора напряжения.
ВНИМАНИЕ!
1. Номинальная мощность стабилизатора СНИ соответствует входному напряжению 220 В. При снижении входного напряжения выходная мощность снижается.
2. Необходимо избегать длительной работы стабилизатора при напряжении Uвх меньше 160 В, т.к. в этом случае воз мож на перегрузка стабилизатора по току. При возникновении перегрузки по току произойдет срабатывание защиты и отключение стабилизатора.
3. Не допускается превышать длительность допустимых перегрузок.
Принимая во внимание вышеуказанные замечания, получаем:
МОЩНОСТЬ стабилизатора напряжения = СУММАРНАЯ МОЩНОСТЬ подключаемой НАГРУЗКИ × К,
где СУММАРНАЯ МОЩНОСТЬ выражена в ВА;
К – коэффициент запаса по мощности, учитывающий падение напряжения в сети.
По полученному расчетному значению мощности произво дится выбор стабилизатора из ассортимента стабилизаторов напряжения IEK. Мощность стабилизатора округляется в большую от расчетного значения сторону.
При выборе стабилизатора рекомендуется предусмотреть 20-30% ный запас по мощности. Этим обеспечивается облегченный режим работы стабилизатора и продлевается срок его службы.
Устройства и артикулы серии:
IVS10-1-00500 Стабилизатор напряжения СНИ1-0,5 кВА однофазный ИЭК
IVS10-1-01000 Стабилизатор напряжения СНИ1-1 кВА однофазный ИЭК
IVS10-1-01500 Стабилизатор напряжения СНИ1-1,5 кВА однофазный ИЭК
IVS10-1-10000 Стабилизатор напряжения СНИ1-10 кВА однофазный ИЭК
IVS10-1-15000 Стабилизатор напряжения СНИ1-15 кВА однофазный ИЭК
IVS10-1-02000 Стабилизатор напряжения СНИ1-2 кВА однофазный ИЭК
IVS10-1-03000 Стабилизатор напряжения СНИ1-3 кВА однофазный ИЭК
IVS10-1-05000 Стабилизатор напряжения СНИ1-5 кВА однофазный ИЭК
IVS10-1-07000 Стабилизатор напряжения СНИ1-7 кВА однофазный ИЭК
IVS10-1-20000 Стабилизатор напряжения СНИ1-20 кВА однофазный ИЭК
IVS10-1-30000 Стабилизатор напряжения СНИ1-30 кВА однофазный ИЭК
IVS10-3-15000 Стабилизатор напряжения СНИ3-15 кВА трехфазный ИЭК
IVS10-3-20000 Стабилизатор напряжения СНИ3-20 кВА трехфазный ИЭК
IVS10-3-03000 Стабилизатор напряжения СНИ3-3 кВА трехфазный ИЭК
IVS10-3-30000 Стабилизатор напряжения СНИ3-30 кВА трехфазный ИЭК
IVS10-3-06000 Стабилизатор напряжения СНИ3-6 кВА трехфазный ИЭК
IVS10-3-07500 Стабилизатор напряжения СНИ3-7,5 кВА трехфазный ИЭК
IVS10-3-45000 Стабилизатор напряжения СНИ3-45 кВА трехфазный ИЭК
IVS10-3-60000 Стабилизатор напряжения СНИ3-60 кВА трехфазный ИЭК
IVS10-3-90000 Стабилизатор напряжения СНИ3-90 кВА трехфазный ИЭК
IVS10-3-100000 Стабилизатор напряжения СНИ3-100 кВА трехфазный ИЭК
IVS10-3-150000 Стабилизатор напряжения СНИ3-150 кВА трехфазный ИЭК
Производитель
:
IEK
Тип устройства (изделия)
:
Электромеханический
Максимальная мощность
:
10000ВА
Способ монтажа (установки)
:
напольный
Количество фаз
:
1-фазный
Вес
:
29.8
Однофазные стабилизаторы напряжения электронного типа с цифровой индикацией мощностью от 500 до 10 000 ВА
предназначены для стабилизации напряжения сети и обеспечения качественного электропитания в бытовых электросетях (с номинальным напряжением 220 В), при перепадах входного напряжения в электросети от 140 до 260 В. Стабилизатор EKF электронного типа обеспечивает выходное напряжение 220 В с отклонением ± 8% (203 В 238 В), стабильную работу электрооборудования при изменении напряжения в сети и надежную защиту электрооборудования от перегрузок и короткого замыкания.
-Высокое качество и точное соответствие номинальной мощности за счет использования мощных катушек и элек-
тронных ключей.
-Высокая скорость срабатывания 20 :35 мс.
-Стабильная работа при резких скачках напряжения.
-Отсутствие вносимых помех и искажений на форму выходного напряжения (синусоиду).
-Цифровая индикация входного и выходного напряжения.
-Оптимальная адаптация к российским условиям эксплуатации.
Диапазон напряжения на входе, В от 140 до 260
Номинальное напряжение на выходе, В 220 ± (8)%
Частота, Гц 50
КПД, % 97
Нагрев при работе, oС не более 70
Время регулирования, мс 20 : 35
Искажение синусоиды отсутствует
Температура окружающей среды, oС от 0 до +45
Относительная влажность воздуха, % не более 80
Степень защиты IP20
Климатическое исполнение УХЛ4
-Несколько степеней защиты: от высокого напряжения, от перегрузки и от короткого замыкания.
-Возможность регулирования задержки подачи выходного напряжения.
-Непрерывный мониторинг входного и выходного напряжения.
предназначены для стабилизации напряжения сети и обеспечения качественного электропитания в бытовых электросетях (с номинальным напряжением 220 В), при перепадах входного напряжения в электросети от 140 до 260 В. Стабилизатор EKF электронного типа обеспечивает выходное напряжение 220 В с отклонением ± 8% (203 В 238 В), стабильную работу электрооборудования при изменении напряжения в сети и надежную защиту электрооборудования от перегрузок и короткого замыкания.
-Высокое качество и точное соответствие номинальной мощности за счет использования мощных катушек и элек-
тронных ключей.
-Высокая скорость срабатывания 20 :35 мс.
-Стабильная работа при резких скачках напряжения.
-Отсутствие вносимых помех и искажений на форму выходного напряжения (синусоиду).
-Цифровая индикация входного и выходного напряжения.
-Оптимальная адаптация к российским условиям эксплуатации.
Диапазон напряжения на входе, В от 140 до 260
Номинальное напряжение на выходе, В 220 ± (8)%
Частота, Гц 50
КПД, % 97
Нагрев при работе, oС не более 70
Время регулирования, мс 20 : 35
Искажение синусоиды отсутствует
Температура окружающей среды, oС от 0 до +45
Относительная влажность воздуха, % не более 80
Степень защиты IP20
Климатическое исполнение УХЛ4
-Несколько степеней защиты: от высокого напряжения, от перегрузки и от короткого замыкания.
-Возможность регулирования задержки подачи выходного напряжения.
-Непрерывный мониторинг входного и выходного напряжения.
Производитель
:
EKF
Тип устройства (изделия)
:
Релейный
Максимальная мощность
:
5000ВА
Способ монтажа (установки)
:
напольный
Количество фаз
:
1-фазный
Однофазные стабилизаторы напряжения электронного типа с цифровой индикацией мощностью от 500 до 10 000 ВА
предназначены для стабилизации напряжения сети и обеспечения качественного электропитания в бытовых электросетях (с номинальным напряжением 220 В), при перепадах входного напряжения в электросети от 140 до 260 В. Стабилизатор EKF электронного типа обеспечивает выходное напряжение 220 В с отклонением ± 8% (203 В 238 В), стабильную работу электрооборудования при изменении напряжения в сети и надежную защиту электрооборудования от перегрузок и короткого замыкания.
-Высокое качество и точное соответствие номинальной мощности за счет использования мощных катушек и элек-
тронных ключей.
-Высокая скорость срабатывания 20 :35 мс.
-Стабильная работа при резких скачках напряжения.
-Отсутствие вносимых помех и искажений на форму выходного напряжения (синусоиду).
-Цифровая индикация входного и выходного напряжения.
-Оптимальная адаптация к российским условиям эксплуатации.
Диапазон напряжения на входе, В от 140 до 260
Номинальное напряжение на выходе, В 220 ± (8)%
Частота, Гц 50
КПД, % 97
Нагрев при работе, oС не более 70
Время регулирования, мс 20 : 35
Искажение синусоиды отсутствует
Температура окружающей среды, oС от 0 до +45
Относительная влажность воздуха, % не более 80
Степень защиты IP20
Климатическое исполнение УХЛ4
-Несколько степеней защиты: от высокого напряжения, от перегрузки и от короткого замыкания.
-Возможность регулирования задержки подачи выходного напряжения.
-Непрерывный мониторинг входного и выходного напряжения.
предназначены для стабилизации напряжения сети и обеспечения качественного электропитания в бытовых электросетях (с номинальным напряжением 220 В), при перепадах входного напряжения в электросети от 140 до 260 В. Стабилизатор EKF электронного типа обеспечивает выходное напряжение 220 В с отклонением ± 8% (203 В 238 В), стабильную работу электрооборудования при изменении напряжения в сети и надежную защиту электрооборудования от перегрузок и короткого замыкания.
-Высокое качество и точное соответствие номинальной мощности за счет использования мощных катушек и элек-
тронных ключей.
-Высокая скорость срабатывания 20 :35 мс.
-Стабильная работа при резких скачках напряжения.
-Отсутствие вносимых помех и искажений на форму выходного напряжения (синусоиду).
-Цифровая индикация входного и выходного напряжения.
-Оптимальная адаптация к российским условиям эксплуатации.
Диапазон напряжения на входе, В от 140 до 260
Номинальное напряжение на выходе, В 220 ± (8)%
Частота, Гц 50
КПД, % 97
Нагрев при работе, oС не более 70
Время регулирования, мс 20 : 35
Искажение синусоиды отсутствует
Температура окружающей среды, oС от 0 до +45
Относительная влажность воздуха, % не более 80
Степень защиты IP20
Климатическое исполнение УХЛ4
-Несколько степеней защиты: от высокого напряжения, от перегрузки и от короткого замыкания.
-Возможность регулирования задержки подачи выходного напряжения.
-Непрерывный мониторинг входного и выходного напряжения.
Производитель
:
EKF
Тип устройства (изделия)
:
Релейный
Максимальная мощность
:
10000ВА
Способ монтажа (установки)
:
напольный
Количество фаз
:
1-фазный
0
0
Стабилизаторы напряжения RUCELF - предназначены для поддержания стабильного напряжения для питания различных приборов.
Тип стабилизации: Электромеханический
Диапазон стабилизации: 150-260 В
Рабочий диапазон: 130-275 В
Точность стабилизации: ±3,5%
Мощность: 20 кВА
Габаритные размеры:470х520х1020 мм
Тип стабилизации: Электромеханический
Диапазон стабилизации: 150-260 В
Рабочий диапазон: 130-275 В
Точность стабилизации: ±3,5%
Мощность: 20 кВА
Габаритные размеры:470х520х1020 мм
Производитель
:
RUCELF
Тип устройства (изделия)
:
Электромеханический
Максимальная мощность
:
20000ВА
Способ монтажа (установки)
:
напольный
Количество фаз
:
1-фазный
Вес
:
87
Однофазные стабилизаторы напряжения электронного типа с цифровой индикацией мощностью от 500 до 10 000 ВА
предназначены для стабилизации напряжения сети и обеспечения качественного электропитания в бытовых электросетях (с номинальным напряжением 220 В), при перепадах входного напряжения в электросети от 140 до 260 В. Стабилизатор EKF электронного типа обеспечивает выходное напряжение 220 В с отклонением ± 8% (203 В 238 В), стабильную работу электрооборудования при изменении напряжения в сети и надежную защиту электрооборудования от перегрузок и короткого замыкания.
-Высокое качество и точное соответствие номинальной мощности за счет использования мощных катушек и элек-
тронных ключей.
-Высокая скорость срабатывания 20 :35 мс.
-Стабильная работа при резких скачках напряжения.
-Отсутствие вносимых помех и искажений на форму выходного напряжения (синусоиду).
-Цифровая индикация входного и выходного напряжения.
-Оптимальная адаптация к российским условиям эксплуатации.
Диапазон напряжения на входе, В от 140 до 260
Номинальное напряжение на выходе, В 220 ± (8)%
Частота, Гц 50
КПД, % 97
Нагрев при работе, oС не более 70
Время регулирования, мс 20 : 35
Искажение синусоиды отсутствует
Температура окружающей среды, oС от 0 до +45
Относительная влажность воздуха, % не более 80
Степень защиты IP20
Климатическое исполнение УХЛ4
-Несколько степеней защиты: от высокого напряжения, от перегрузки и от короткого замыкания.
-Возможность регулирования задержки подачи выходного напряжения.
-Непрерывный мониторинг входного и выходного напряжения.
предназначены для стабилизации напряжения сети и обеспечения качественного электропитания в бытовых электросетях (с номинальным напряжением 220 В), при перепадах входного напряжения в электросети от 140 до 260 В. Стабилизатор EKF электронного типа обеспечивает выходное напряжение 220 В с отклонением ± 8% (203 В 238 В), стабильную работу электрооборудования при изменении напряжения в сети и надежную защиту электрооборудования от перегрузок и короткого замыкания.
-Высокое качество и точное соответствие номинальной мощности за счет использования мощных катушек и элек-
тронных ключей.
-Высокая скорость срабатывания 20 :35 мс.
-Стабильная работа при резких скачках напряжения.
-Отсутствие вносимых помех и искажений на форму выходного напряжения (синусоиду).
-Цифровая индикация входного и выходного напряжения.
-Оптимальная адаптация к российским условиям эксплуатации.
Диапазон напряжения на входе, В от 140 до 260
Номинальное напряжение на выходе, В 220 ± (8)%
Частота, Гц 50
КПД, % 97
Нагрев при работе, oС не более 70
Время регулирования, мс 20 : 35
Искажение синусоиды отсутствует
Температура окружающей среды, oС от 0 до +45
Относительная влажность воздуха, % не более 80
Степень защиты IP20
Климатическое исполнение УХЛ4
-Несколько степеней защиты: от высокого напряжения, от перегрузки и от короткого замыкания.
-Возможность регулирования задержки подачи выходного напряжения.
-Непрерывный мониторинг входного и выходного напряжения.
Производитель
:
EKF
Тип устройства (изделия)
:
Релейный
Максимальная мощность
:
1000ВА
Способ монтажа (установки)
:
напольный
Количество фаз
:
1-фазный
Стабилизаторы напряжения СНИ1 (однофазные), СНИ3 (трехфазные) IEK предназначены для поддержания стабильного однофазного/трехфазного напряжения питания нагрузок бытового и промышленного назначения 220 В/3×220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности. Применяются для стабилизации напряжения при работе с высокочувствительной техникой на промышленных объектах, в медицинских организациях, телекоммуникационных компаниях, в малоэтажном жилищном строительстве, в жилищно коммунальном хозяйстве. Позволяют продлить срок эксплуатации систем освещения, компьютерного оборудования.
Высокая точность поддержания выходного напряжения в рабочем диапазоне входного напряжения –220 В ± 3%.
-Широкий диапазон рабочего входного напряжения:
для СНИ1 – 160÷250 В;
для СНИ3: 160÷250 В – фазное, 280÷430 В – линейное.
-Высокий КПД≥90%.
-Наличие четырех видов защит: от сверхтоков (перегрузки или короткого замыкания), от повышенного и пониженного выходного напряжения, от перегрева обмотки автотрансформатора.
-Стабилизатор не вносит искажений в синусоидальную форму выходного напряжения.
-Современное схемотехническое решение.
-Использование высококачественных защитных и коммутационных аппаратов IEK – авто матических выключателей серии ВА47 29, ВА47 100 и контакторов КМИ.
-Встроенные в корпус эргономичные ручки у малых габаритов стабилизаторов и колеса для перемещения у больших габаритов.
-Наличие в стандартной комплектации запасных частей предохранителей и токосъемных щеток автотрансформатора.
Выходная номинальная мощность Рном
при входном напряжении 220 В, кВА
-для СНИ1 -0,5; 1; 1,5;2; 3; 5;7; 10; 15
-для СНИ3 -3; 6; 7,5; 15; 20; 30
Диапазон рабочего входного напряжения Uвх, В
-для СНИ1 -160÷250
-для СНИ3 -фазное: 160÷250,линейное: 280÷430
Выходное напряжение Uвых, В
-для СНИ1 -220
-для СНИ3 -фазное: 220, линейное: 380
Точность поддержания выходного напряжения
в рабочем диапазоне входного напряжения, % ± 3
Предельный диапазон входного напряжения, В
-для СНИ1 -135÷275
-для СНИ3 -фазное: 135÷275, линейное: 235÷475
Напряжение срабатывания защиты от повышенного
выходного напряжения Uмакс, В, для СНИ1 - 246, для СНИ3 - 246 (по каждому из фазных напряжений)
Напряжение срабатывания защиты от пониженного
выходного напряжения Uмин, В , для СНИ1 -184, для СНИ3 - 184 (по каждому из фазных напряжений)
Срабатывание термозащиты при повышении температуры трансформатора, °С 105
Задержка включения выходного напряжения
стандартная 5 сек
длительная 5 мин
Эффективность (КПД), % ≥ 90
Время реакции, с < 1 (при изменении входного напряжения на ±10%)
Диапазон рабочих температур, °С -5÷+ 40
Климатическое исполнение и категория размещения по ГОСТ - УХЛ4
Принцип действия
Стабилизаторы СНИ относятся к электромеханическому типу стабилизаторов, обеспечивающих плавное регулирование выходного напряжения с высокой точностью его поддержания. После включения стабилизатора модуль управления анализирует величины входного и выходного напряжений и подает сигнал управления на электродвигатель, который перемещает токосъемную щетку по обмотке автотрансформатора. При этом
происходит плавное увеличение или уменьшение выходного напряжения до номинального значения 220 В.
Методика подбора стабилизатора напряжения СНИ*
При выборе стабилизатора напряжения (далее по тексту-стабилизатор) необходимо определить:
а) суммарную мощность подключаемой нагрузки с учетом пусковых токов устройств с электродвигателями (холодильники,насосы, кондиционеры)
Для определения суммарной мощности подключаемых устройств необходимо просуммировать максимальные мощности отдельных устройств. Мощность указывается в паспорте или инструкции по эксплуатации. Иногда мощность потребителя указывается в информации, расположенной на задней стенке прибора. Обычно в паспортах указывают номинальную мощность устройства, т.е. мощность в установившемся режиме работы. Однако устройства с электродвигателями при запуске потребляют большую мощность. Например, маломощная бытовая техника (холодильники, кондиционеры), работающая на основе электродвигателей, имеет пусковые мощности, превышающие номинальные в среднем в 2–3 раза, а среднемощные устройства с электродвигателями (насосы, станки и др.) – в 4–7 раз.
Поэтому при расчетах необходимо учитывать данное обстоятельство. Значение пусковой мощности должно быть указано в паспорте на оборудование. Если таких данных нет, то примерно рассчитать пусковую мощность можно по формуле:
ПУСКОВАЯ МОЩНОСТЬ = НОМИНАЛЬНАЯ МОЩНОСТЬ × 4.
При расчете суммарной мощности нагрузки необходимо различать полную и активную мощности устройств. Полная мощность указывается в ВА (Вольт ампер), активная – в Вт (Ватт). Полная мощность в ВА и активная мощность в Вт связаны между собой коэффициентом cosφ. Данный коэффициент указывается в пас порте на конкретное изделие. ПОЛНАЯ МОЩНОСТЬ = АКТИВНАЯ МОЩНОСТЬ / cosφ.
Для таких устройств, как лампы накаливания, утюги, электропечи, коэффициент cosφ = 1,0; у некоторых устройств, таких, как электродвигатели, cosφ = 0,6. Если коэффициент cosφ неизвестен, то для приблизительного расчета можно принять
cosφ = 0,75;
б) минимальное возможное фактическое напряжение в сети. Минимальное напряжение в сети замеряется в момент пиковых нагрузок на сеть. В случае если напряжение в сети выходит за пределы 220 В±22 В (допустимое предельное отклонение напряжения в сети), установленные ГОСТ, рекомендуется применение стабилизатора напряжения.
После получения значений суммарной мощности подключаемой нагрузки и минимального напряжения в сети можно переходить к выбору стабилизатора напряжения.
ВНИМАНИЕ!
1. Номинальная мощность стабилизатора СНИ соответствует входному напряжению 220 В. При снижении входного напряжения выходная мощность снижается.
2. Необходимо избегать длительной работы стабилизатора при напряжении Uвх меньше 160 В, т.к. в этом случае воз мож на перегрузка стабилизатора по току. При возникновении перегрузки по току произойдет срабатывание защиты и отключение стабилизатора.
3. Не допускается превышать длительность допустимых перегрузок.
Принимая во внимание вышеуказанные замечания, получаем:
МОЩНОСТЬ стабилизатора напряжения = СУММАРНАЯ МОЩНОСТЬ подключаемой НАГРУЗКИ × К,
где СУММАРНАЯ МОЩНОСТЬ выражена в ВА;
К – коэффициент запаса по мощности, учитывающий падение напряжения в сети.
По полученному расчетному значению мощности произво дится выбор стабилизатора из ассортимента стабилизаторов напряжения IEK. Мощность стабилизатора округляется в большую от расчетного значения сторону.
При выборе стабилизатора рекомендуется предусмотреть 20-30% ный запас по мощности. Этим обеспечивается облегченный режим работы стабилизатора и продлевается срок его службы.
Устройства и артикулы серии:
IVS10-1-00500 Стабилизатор напряжения СНИ1-0,5 кВА однофазный ИЭК
IVS10-1-01000 Стабилизатор напряжения СНИ1-1 кВА однофазный ИЭК
IVS10-1-01500 Стабилизатор напряжения СНИ1-1,5 кВА однофазный ИЭК
IVS10-1-10000 Стабилизатор напряжения СНИ1-10 кВА однофазный ИЭК
IVS10-1-15000 Стабилизатор напряжения СНИ1-15 кВА однофазный ИЭК
IVS10-1-02000 Стабилизатор напряжения СНИ1-2 кВА однофазный ИЭК
IVS10-1-03000 Стабилизатор напряжения СНИ1-3 кВА однофазный ИЭК
IVS10-1-05000 Стабилизатор напряжения СНИ1-5 кВА однофазный ИЭК
IVS10-1-07000 Стабилизатор напряжения СНИ1-7 кВА однофазный ИЭК
IVS10-1-20000 Стабилизатор напряжения СНИ1-20 кВА однофазный ИЭК
IVS10-1-30000 Стабилизатор напряжения СНИ1-30 кВА однофазный ИЭК
IVS10-3-15000 Стабилизатор напряжения СНИ3-15 кВА трехфазный ИЭК
IVS10-3-20000 Стабилизатор напряжения СНИ3-20 кВА трехфазный ИЭК
IVS10-3-03000 Стабилизатор напряжения СНИ3-3 кВА трехфазный ИЭК
IVS10-3-30000 Стабилизатор напряжения СНИ3-30 кВА трехфазный ИЭК
IVS10-3-06000 Стабилизатор напряжения СНИ3-6 кВА трехфазный ИЭК
IVS10-3-07500 Стабилизатор напряжения СНИ3-7,5 кВА трехфазный ИЭК
IVS10-3-45000 Стабилизатор напряжения СНИ3-45 кВА трехфазный ИЭК
IVS10-3-60000 Стабилизатор напряжения СНИ3-60 кВА трехфазный ИЭК
IVS10-3-90000 Стабилизатор напряжения СНИ3-90 кВА трехфазный ИЭК
IVS10-3-100000 Стабилизатор напряжения СНИ3-100 кВА трехфазный ИЭК
IVS10-3-150000 Стабилизатор напряжения СНИ3-150 кВА трехфазный ИЭК
Высокая точность поддержания выходного напряжения в рабочем диапазоне входного напряжения –220 В ± 3%.
-Широкий диапазон рабочего входного напряжения:
для СНИ1 – 160÷250 В;
для СНИ3: 160÷250 В – фазное, 280÷430 В – линейное.
-Высокий КПД≥90%.
-Наличие четырех видов защит: от сверхтоков (перегрузки или короткого замыкания), от повышенного и пониженного выходного напряжения, от перегрева обмотки автотрансформатора.
-Стабилизатор не вносит искажений в синусоидальную форму выходного напряжения.
-Современное схемотехническое решение.
-Использование высококачественных защитных и коммутационных аппаратов IEK – авто матических выключателей серии ВА47 29, ВА47 100 и контакторов КМИ.
-Встроенные в корпус эргономичные ручки у малых габаритов стабилизаторов и колеса для перемещения у больших габаритов.
-Наличие в стандартной комплектации запасных частей предохранителей и токосъемных щеток автотрансформатора.
Выходная номинальная мощность Рном
при входном напряжении 220 В, кВА
-для СНИ1 -0,5; 1; 1,5;2; 3; 5;7; 10; 15
-для СНИ3 -3; 6; 7,5; 15; 20; 30
Диапазон рабочего входного напряжения Uвх, В
-для СНИ1 -160÷250
-для СНИ3 -фазное: 160÷250,линейное: 280÷430
Выходное напряжение Uвых, В
-для СНИ1 -220
-для СНИ3 -фазное: 220, линейное: 380
Точность поддержания выходного напряжения
в рабочем диапазоне входного напряжения, % ± 3
Предельный диапазон входного напряжения, В
-для СНИ1 -135÷275
-для СНИ3 -фазное: 135÷275, линейное: 235÷475
Напряжение срабатывания защиты от повышенного
выходного напряжения Uмакс, В, для СНИ1 - 246, для СНИ3 - 246 (по каждому из фазных напряжений)
Напряжение срабатывания защиты от пониженного
выходного напряжения Uмин, В , для СНИ1 -184, для СНИ3 - 184 (по каждому из фазных напряжений)
Срабатывание термозащиты при повышении температуры трансформатора, °С 105
Задержка включения выходного напряжения
стандартная 5 сек
длительная 5 мин
Эффективность (КПД), % ≥ 90
Время реакции, с < 1 (при изменении входного напряжения на ±10%)
Диапазон рабочих температур, °С -5÷+ 40
Климатическое исполнение и категория размещения по ГОСТ - УХЛ4
Принцип действия
Стабилизаторы СНИ относятся к электромеханическому типу стабилизаторов, обеспечивающих плавное регулирование выходного напряжения с высокой точностью его поддержания. После включения стабилизатора модуль управления анализирует величины входного и выходного напряжений и подает сигнал управления на электродвигатель, который перемещает токосъемную щетку по обмотке автотрансформатора. При этом
происходит плавное увеличение или уменьшение выходного напряжения до номинального значения 220 В.
Методика подбора стабилизатора напряжения СНИ*
При выборе стабилизатора напряжения (далее по тексту-стабилизатор) необходимо определить:
а) суммарную мощность подключаемой нагрузки с учетом пусковых токов устройств с электродвигателями (холодильники,насосы, кондиционеры)
Для определения суммарной мощности подключаемых устройств необходимо просуммировать максимальные мощности отдельных устройств. Мощность указывается в паспорте или инструкции по эксплуатации. Иногда мощность потребителя указывается в информации, расположенной на задней стенке прибора. Обычно в паспортах указывают номинальную мощность устройства, т.е. мощность в установившемся режиме работы. Однако устройства с электродвигателями при запуске потребляют большую мощность. Например, маломощная бытовая техника (холодильники, кондиционеры), работающая на основе электродвигателей, имеет пусковые мощности, превышающие номинальные в среднем в 2–3 раза, а среднемощные устройства с электродвигателями (насосы, станки и др.) – в 4–7 раз.
Поэтому при расчетах необходимо учитывать данное обстоятельство. Значение пусковой мощности должно быть указано в паспорте на оборудование. Если таких данных нет, то примерно рассчитать пусковую мощность можно по формуле:
ПУСКОВАЯ МОЩНОСТЬ = НОМИНАЛЬНАЯ МОЩНОСТЬ × 4.
При расчете суммарной мощности нагрузки необходимо различать полную и активную мощности устройств. Полная мощность указывается в ВА (Вольт ампер), активная – в Вт (Ватт). Полная мощность в ВА и активная мощность в Вт связаны между собой коэффициентом cosφ. Данный коэффициент указывается в пас порте на конкретное изделие. ПОЛНАЯ МОЩНОСТЬ = АКТИВНАЯ МОЩНОСТЬ / cosφ.
Для таких устройств, как лампы накаливания, утюги, электропечи, коэффициент cosφ = 1,0; у некоторых устройств, таких, как электродвигатели, cosφ = 0,6. Если коэффициент cosφ неизвестен, то для приблизительного расчета можно принять
cosφ = 0,75;
б) минимальное возможное фактическое напряжение в сети. Минимальное напряжение в сети замеряется в момент пиковых нагрузок на сеть. В случае если напряжение в сети выходит за пределы 220 В±22 В (допустимое предельное отклонение напряжения в сети), установленные ГОСТ, рекомендуется применение стабилизатора напряжения.
После получения значений суммарной мощности подключаемой нагрузки и минимального напряжения в сети можно переходить к выбору стабилизатора напряжения.
ВНИМАНИЕ!
1. Номинальная мощность стабилизатора СНИ соответствует входному напряжению 220 В. При снижении входного напряжения выходная мощность снижается.
2. Необходимо избегать длительной работы стабилизатора при напряжении Uвх меньше 160 В, т.к. в этом случае воз мож на перегрузка стабилизатора по току. При возникновении перегрузки по току произойдет срабатывание защиты и отключение стабилизатора.
3. Не допускается превышать длительность допустимых перегрузок.
Принимая во внимание вышеуказанные замечания, получаем:
МОЩНОСТЬ стабилизатора напряжения = СУММАРНАЯ МОЩНОСТЬ подключаемой НАГРУЗКИ × К,
где СУММАРНАЯ МОЩНОСТЬ выражена в ВА;
К – коэффициент запаса по мощности, учитывающий падение напряжения в сети.
По полученному расчетному значению мощности произво дится выбор стабилизатора из ассортимента стабилизаторов напряжения IEK. Мощность стабилизатора округляется в большую от расчетного значения сторону.
При выборе стабилизатора рекомендуется предусмотреть 20-30% ный запас по мощности. Этим обеспечивается облегченный режим работы стабилизатора и продлевается срок его службы.
Устройства и артикулы серии:
IVS10-1-00500 Стабилизатор напряжения СНИ1-0,5 кВА однофазный ИЭК
IVS10-1-01000 Стабилизатор напряжения СНИ1-1 кВА однофазный ИЭК
IVS10-1-01500 Стабилизатор напряжения СНИ1-1,5 кВА однофазный ИЭК
IVS10-1-10000 Стабилизатор напряжения СНИ1-10 кВА однофазный ИЭК
IVS10-1-15000 Стабилизатор напряжения СНИ1-15 кВА однофазный ИЭК
IVS10-1-02000 Стабилизатор напряжения СНИ1-2 кВА однофазный ИЭК
IVS10-1-03000 Стабилизатор напряжения СНИ1-3 кВА однофазный ИЭК
IVS10-1-05000 Стабилизатор напряжения СНИ1-5 кВА однофазный ИЭК
IVS10-1-07000 Стабилизатор напряжения СНИ1-7 кВА однофазный ИЭК
IVS10-1-20000 Стабилизатор напряжения СНИ1-20 кВА однофазный ИЭК
IVS10-1-30000 Стабилизатор напряжения СНИ1-30 кВА однофазный ИЭК
IVS10-3-15000 Стабилизатор напряжения СНИ3-15 кВА трехфазный ИЭК
IVS10-3-20000 Стабилизатор напряжения СНИ3-20 кВА трехфазный ИЭК
IVS10-3-03000 Стабилизатор напряжения СНИ3-3 кВА трехфазный ИЭК
IVS10-3-30000 Стабилизатор напряжения СНИ3-30 кВА трехфазный ИЭК
IVS10-3-06000 Стабилизатор напряжения СНИ3-6 кВА трехфазный ИЭК
IVS10-3-07500 Стабилизатор напряжения СНИ3-7,5 кВА трехфазный ИЭК
IVS10-3-45000 Стабилизатор напряжения СНИ3-45 кВА трехфазный ИЭК
IVS10-3-60000 Стабилизатор напряжения СНИ3-60 кВА трехфазный ИЭК
IVS10-3-90000 Стабилизатор напряжения СНИ3-90 кВА трехфазный ИЭК
IVS10-3-100000 Стабилизатор напряжения СНИ3-100 кВА трехфазный ИЭК
IVS10-3-150000 Стабилизатор напряжения СНИ3-150 кВА трехфазный ИЭК
Производитель
:
IEK
Тип устройства (изделия)
:
Электромеханический
Максимальная мощность
:
15000ВА
Способ монтажа (установки)
:
напольный
Количество фаз
:
3-фазный
Вес
:
92

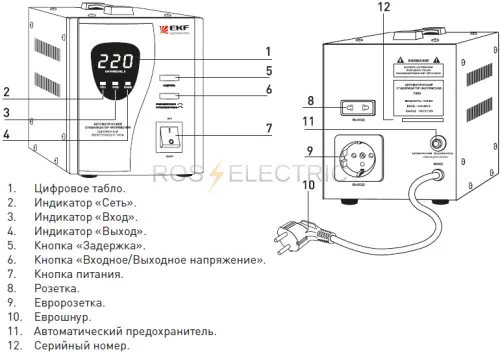

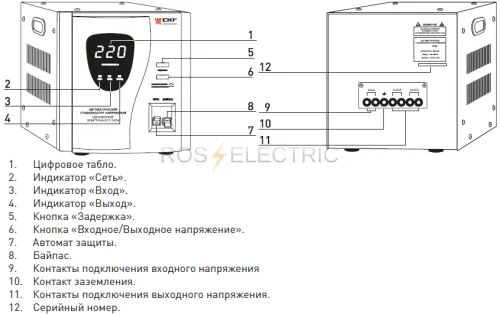

Однофазные стабилизаторы напряжения электронного типа с цифровой индикацией мощностью от 500 до 10 000 ВА
предназначены для стабилизации напряжения сети и обеспечения качественного электропитания в бытовых электросетях (с номинальным напряжением 220 В), при перепадах входного напряжения в электросети от 140 до 260 В. Стабилизатор EKF электронного типа обеспечивает выходное напряжение 220 В с отклонением ± 8% (203 В 238 В), стабильную работу электрооборудования при изменении напряжения в сети и надежную защиту электрооборудования от перегрузок и короткого замыкания.
-Высокое качество и точное соответствие номинальной мощности за счет использования мощных катушек и элек-
тронных ключей.
-Высокая скорость срабатывания 20 :35 мс.
-Стабильная работа при резких скачках напряжения.
-Отсутствие вносимых помех и искажений на форму выходного напряжения (синусоиду).
-Цифровая индикация входного и выходного напряжения.
-Оптимальная адаптация к российским условиям эксплуатации.
Диапазон напряжения на входе, В от 140 до 260
Номинальное напряжение на выходе, В 220 ± (8)%
Частота, Гц 50
КПД, % 97
Нагрев при работе, oС не более 70
Время регулирования, мс 20 : 35
Искажение синусоиды отсутствует
Температура окружающей среды, oС от 0 до +45
Относительная влажность воздуха, % не более 80
Степень защиты IP20
Климатическое исполнение УХЛ4
-Несколько степеней защиты: от высокого напряжения, от перегрузки и от короткого замыкания.
-Возможность регулирования задержки подачи выходного напряжения.
-Непрерывный мониторинг входного и выходного напряжения.
предназначены для стабилизации напряжения сети и обеспечения качественного электропитания в бытовых электросетях (с номинальным напряжением 220 В), при перепадах входного напряжения в электросети от 140 до 260 В. Стабилизатор EKF электронного типа обеспечивает выходное напряжение 220 В с отклонением ± 8% (203 В 238 В), стабильную работу электрооборудования при изменении напряжения в сети и надежную защиту электрооборудования от перегрузок и короткого замыкания.
-Высокое качество и точное соответствие номинальной мощности за счет использования мощных катушек и элек-
тронных ключей.
-Высокая скорость срабатывания 20 :35 мс.
-Стабильная работа при резких скачках напряжения.
-Отсутствие вносимых помех и искажений на форму выходного напряжения (синусоиду).
-Цифровая индикация входного и выходного напряжения.
-Оптимальная адаптация к российским условиям эксплуатации.
Диапазон напряжения на входе, В от 140 до 260
Номинальное напряжение на выходе, В 220 ± (8)%
Частота, Гц 50
КПД, % 97
Нагрев при работе, oС не более 70
Время регулирования, мс 20 : 35
Искажение синусоиды отсутствует
Температура окружающей среды, oС от 0 до +45
Относительная влажность воздуха, % не более 80
Степень защиты IP20
Климатическое исполнение УХЛ4
-Несколько степеней защиты: от высокого напряжения, от перегрузки и от короткого замыкания.
-Возможность регулирования задержки подачи выходного напряжения.
-Непрерывный мониторинг входного и выходного напряжения.
Производитель
:
EKF
Тип устройства (изделия)
:
Релейный
Максимальная мощность
:
2000ВА
Способ монтажа (установки)
:
напольный
Количество фаз
:
1-фазный
