Состояния (блок-контакты)

Свободные контакты могут использоваться в системах автоматики для сигнализации о положении главных контактов автоматического выключателя — «замкнуты» или «разомкнуты» при включении (выключении) вручную, а также после автоматического размыкания вызванного перегрузкой или коротким замыканием. Сигнальные контакты могут использоваться в системах автоматики для сигнализации при срабатывании автоматического выключателя только после автоматического размыкания, вызванного перегрузкой или коротком замыканием.

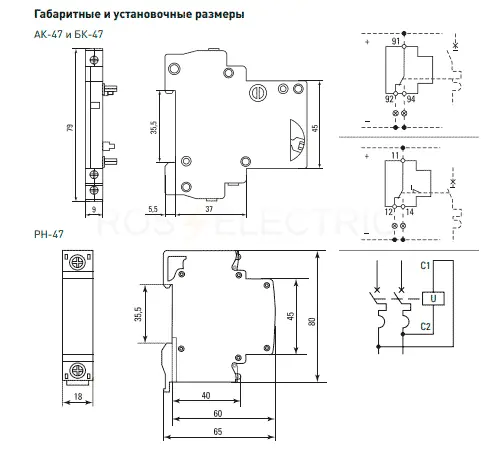

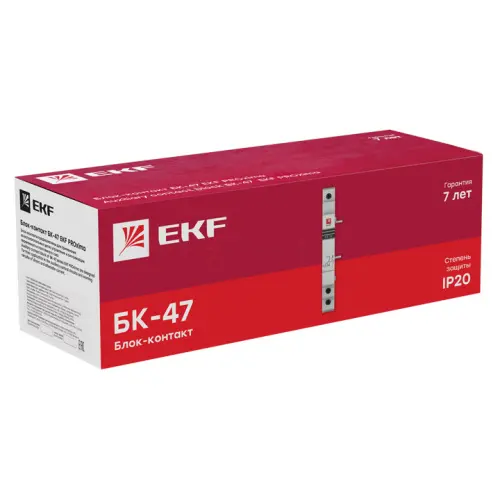

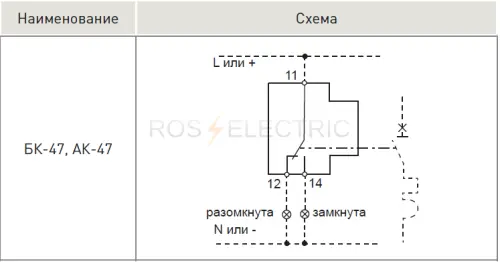

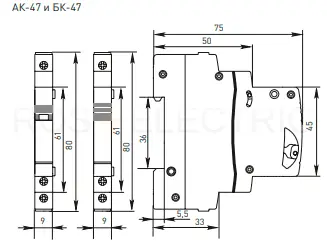

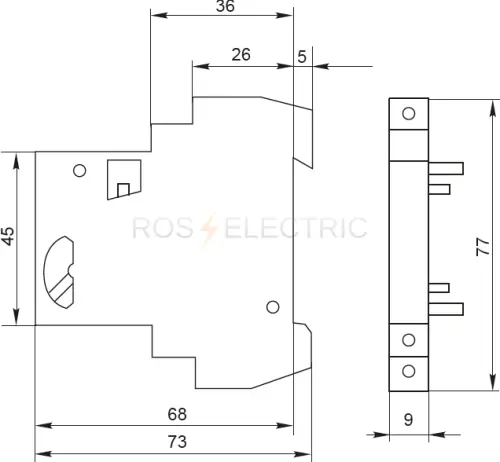

Блок-контакт БК-47 -указывает состояние контакта выключателя при включении (выключении) вручную и после автоматического размыкания, вызванного перегрузкой или коротким замыканием. Используется для автоматических выключателей ВА 47-63 (4.5кА), автоматических выключателей ВА 47-63 (6кА),автоматических выключателей ВА 47-100, дифференциальных автоматов АД-2(S),АД-4(S), для выключателей нагрузки ВН-63. Подключение дополнительных устройств к выключателям.

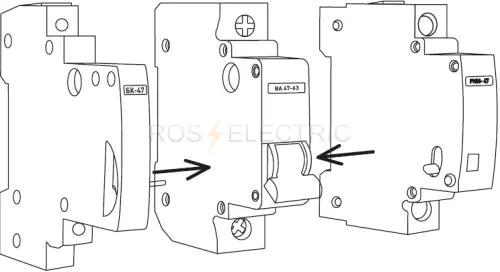

блок-контакт и аварийный контакт монтируются к выключателям с левой стороны, а расцепители — с правой стороны. Предварительно необходимо снять защитную заглушку на корпусе выключателя.

Блок-контакт БК-47 -указывает состояние контакта выключателя при включении (выключении) вручную и после
автоматического размыкания, вызванного перегрузкой или коротким замыканием. Используется для автоматических выключателей ВА 47-63 (4.5кА), автоматических выключателей ВА 47-63 (6кА),автоматических выключателей ВА 47-100, дифференциальных автоматов АД-2(S),АД-4(S), для выключателей нагрузки ВН-63

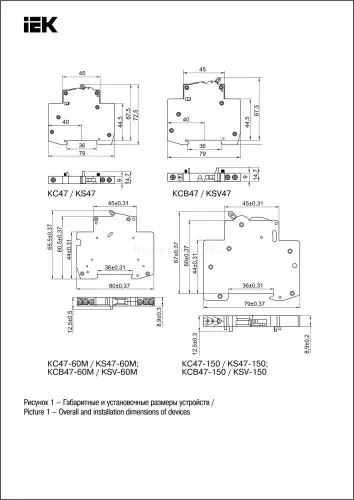

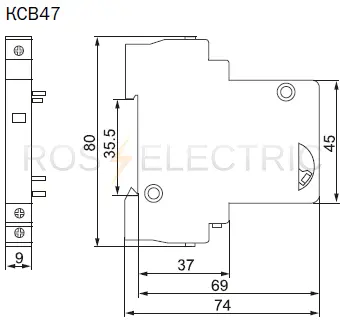

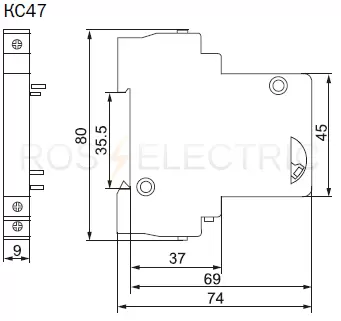

КС47 и КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47 29 и ВА47 100 в системах автоматизации технологических процессов или защиты конкретных объектов. КС47 выполняет функцию дополнительного контакта автоматического выключателя или дифференциального автомата. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении. КСВ47 выполняет функцию дополнительного контакта и сигнализации положения механизма взвода автоматического выключателя или дифференциального автомата. После установки модуля КСВ47 в зацепление с механизмом автоматического выключателя (ВА) или дифференциального автомата (АД) при первом включении происходит переключение контактов. Контакты КСВ47 остаются замкнутыми (разомкнутыми) и при ручном отключении ВА или АД. Переключение контактов произойдет только при срабаты ва нии выключателя от сверх токов (перегрузки или короткого замыкания). В верхней части модуля предусмотрена площадка, при нажатии на которую происходят принудительный сброс механизма и переключение контактов.

КС47 и КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47 29 и ВА47 100 в системах автоматизации технологических процессов или защиты конкретных объектов. КС47 выполняет функцию дополнительного контакта автоматического выключателя или дифференциального автомата. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении. КСВ47 выполняет функцию дополнительного контакта и сигнализации положения механизма взвода автоматического выключателя или дифференциального автомата. После установки модуля КСВ47 в зацепление с механизмом автоматического выключателя (ВА) или дифференциального автомата (АД) при первом включении происходит переключение контактов. Контакты КСВ47 остаются замкнутыми (разомкнутыми) и при ручном отключении ВА или АД. Переключение контактов произойдет только при срабаты ва нии выключателя от сверх токов (перегрузки или короткого замыкания). В верхней части модуля предусмотрена площадка, при нажатии на которую происходят принудительный сброс механизма и переключение контактов.
Устройства:
MVA00D-KS-1 Контакт состояния КС47 на DIN-рейку ИЭК
MVA00D-AK-1 Контакт состояния КСВ47 на DIN-рейку ИЭК

Вспомогательный контакт ДКС - предназначен для информирования об отключении автоматического выключателя под воздействием теплового или электромагнитного расцепителя; о состоянии главных контактов автоматического выключателя ("включены", "выключены").

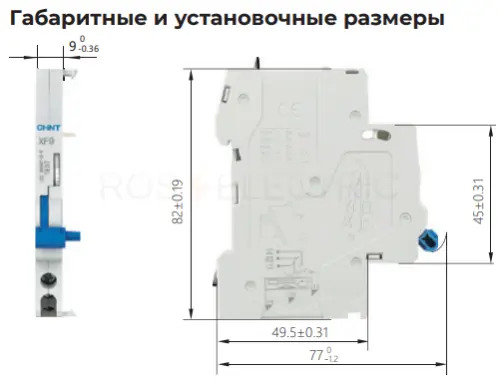

Вспомогательный контакт XF9 для автоматов NF9 NB1, NB8, NB1L, NBH8LE Chint - служит для получения информации о состоянии ВКЛ/ОТКЛ выключателей автоматических и устройств дифференциальной защиты. Контакт устанавливается с левой стороны выключателя.
Габаритные и установочные размеры (ШхВхГ), мм:9x82x77;
Номинальный ток, А:6;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Способ монтажа:Монтаж сбоку;
Количество переключающих контактов:0.

Вспомогательный контакт ДКС - предназначен длч информирования об отключении автоматического выключателя под воздействием теплового или электромагнитного расцепителя;о состоянии главных контактов автоматического выключателя ("включены", "выключены").

Блок-контакт Basic EKF - указывает состояние контакта выключателя при включении (выключении) вручную, а также после автоматического размыкания, вызванного перегрузкой или коротким замыканием.

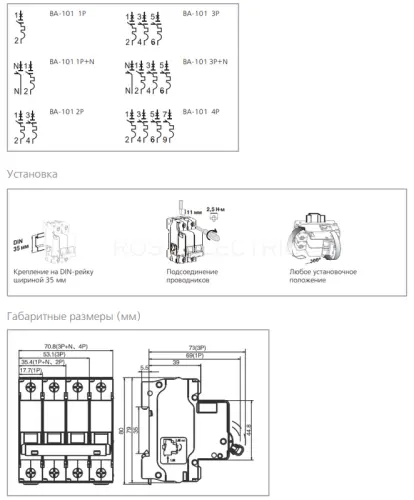

Контакт дополнительный ДК-101 для автоматических выключателей серии ВА-101 DEKraft; предназначен для сигнализации состояния выключателя ВКЛ/ОТКЛ; тип контакта переключающий; ширина 9 мм; присоединение к выключателю слева.

Контакт состояния ARMAT AUX-SC служит для получения информации о состоянии автоматических выключателей M06N и M10N в системах автоматизации технологических процессов или защиты конкретных объектов. ARMAT AUX-SC выполняет функцию контакта состояния автоматического выключателя: включен – выключен. Переключение контактов ARMAT AUX-SC происходит, даже если рукоятка управления выключателя удерживается во взведенном положении.

Указывает состояние контакта выключателя при включении (выключении) вручную и после автоматического размыкания, вызванного перегрузкой или коротким замыканием.

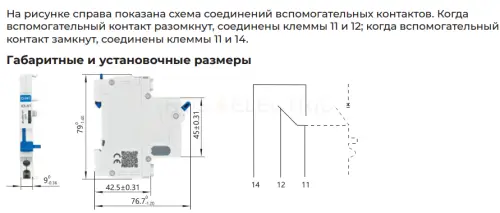

Вспомогательный контакт AX-X1 для автоматов NXB-63 S/H, NXB-40 Chint – предназначен для получения информации о состоянии ВКЛ/ОТКЛ выключателей автоматических и устройств дифференциальной защиты. Контакт устанавливается с левой стороны выключателя.
Габаритные и установочные размеры (ШхВхГ), мм:9x79x76,7;
Номинальный ток, А:6;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Способ монтажа:Монтаж сбоку;
Количество переключающих контактов:0.

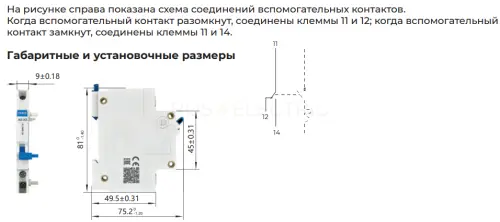

Вспомогательный контакт AX-X3 для автоматов NXB-125 Chint – служит для получения информации о состоянии ВКЛ/ОТКЛ выключателей автоматических и устройств дифференциальной защиты. Контакт устанавливается с левой стороны выключателя.
Габаритные и установочные размеры (ШхВхГ), мм:9x81x75,2;
Номинальный ток, А:6;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Способ монтажа:Монтаж сбоку;
Количество переключающих контактов:0.

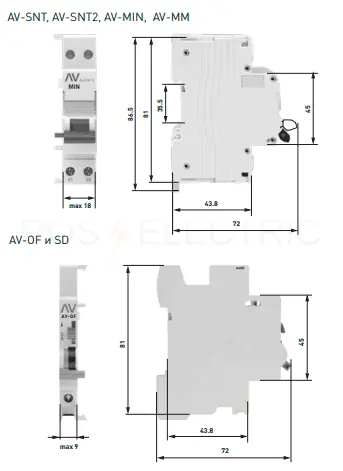

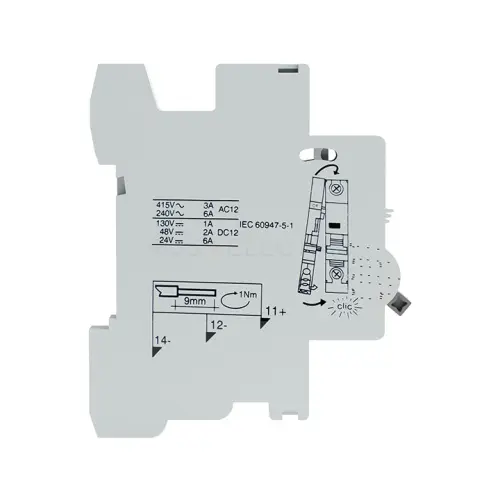

Дополнительные контакты AV-OF AVERES предназначены для применения во вспомогательных цепях управления и сигнализации переменного и постоянного тока. Дополнительный контакт AV-OF информирует о состоянии контактов аппарата, к которому он присоединен.

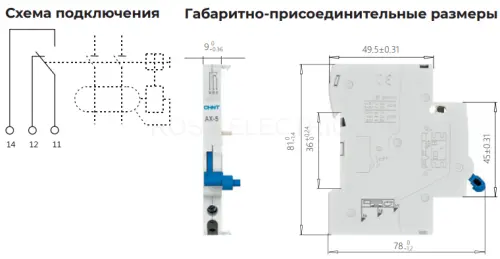

Вспомогательный контакт AX-5 для дифференциальных автоматов серии NL1 AX - предназначен для получения информации о состоянии ВКЛ/ОТКЛ автоматических выключателей и устройств дифференциальной защиты.
Контакт устанавливается с левой стороны выключателя.Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Способ монтажа:Монтаж сбоку;
Количество переключающих контактов:1.

Предназначен для присоединения к устройствам защиты.

NO-902-84 Дополнительный контакт состояния автоматического выключателя служит для получения информации о состоянии автоматических выключателей в системах автоматизации технологических процессов или защиты конкретных объектов.

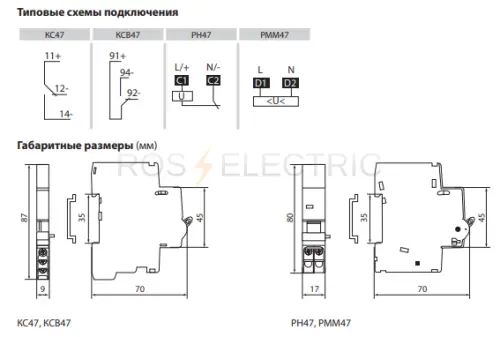

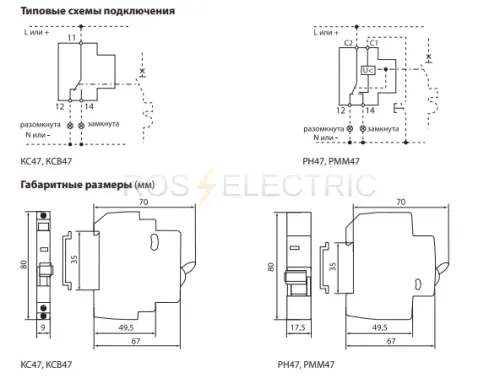

Контакт состояния КС47 и контакт состояния (аварийный) КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100 в системах автоматизации технологических процессов или защиты конкретных объектов.

КС47 выполняет функцию контакта состояния автоматического выключателя: включен – выключен. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении.

КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47.
После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания).
В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.

NO-902-85 Дополнительный контакт состояния положения механизма взвода служит для получения информации о состоянии автоматических выключателей в системах автоматизации технологических процессов или защиты конкретных объектов, а также выполняет функцию дополнительного контакта и сигнализации положения механизма взвода автоматического выключателя или дифференциального автомата. В состав устройства входят два переключающих контакта: контакт состояния и контакт состояния аварийный. Контакт КС / КА работает в зависимости от положения переключателя функции, либо как контакт состояния, либо как контакт аварийный.
