Расцепители к автоматам

Расцепитель минимального и максимального напряжения РММ-47 - предназначен для отключения выключателей при недопустимом снижении или повышении напряжения. Конструктивно представляет собой электронный пороговый элемент, который подключается к контролируемой электрической цепи. К выходу порогового элемента подключен электромагнит, который через рычаг воздействует на механизм свободного расцепления выключателей.Используется для автоматических выключателей ВА 47-63 (4.5кА), автоматических выключателей ВА 47-63 (6кА),автоматических выключателей ВА 47-100, дифференциальных автоматов АД-32, для выключателей нагрузки ВН-63. Особенности работы расцепителей.
При срабатывании расцепителей РН-47 или РММ-47 из лицевой панели выступает кнопка «ВОЗВРАТ». Для повторного включения отключившегося выключателя необходимо нажать на кнопку «ВОЗВРАТ» до фиксации. Данная особенность исполнения конструкции расцепителей позволяет определить причину отключения выключателя: появление сверхтока или перегрузки в защищаемой цепи либо изменения напряжения до недопустимых значений либо дистанционное отключение.
В целях предотвращения выхода из строя катушки электромагнита расцепителя независимого РН-47 из-за перегрева, управление им должно осуществляться в импульсном режиме.Номинальное напряжение частотой 50 Гц, В 240/415 min 170 В ~max 270 В ~

Расцепитель независимый РН-47 - предназначен для дистанционного отключения выключателей. Конструктивно представляет собой электромагнит, который через рычаг воздействует на механизм сброса свободного расцепления выключателей. В целях предотвращения выхода из строя катушки электромагнита из-за перегрева, управление им должно осуществляться в импульсном режиме. Номинальный ток, А 1,3
Номинальное напряжение частотой 50 Гц, В 240
Количество модулей по 18 мм 1

Расцепитель независимый РН-47 EKF (для ВА с опломбировкой)-предназначен для дистанционного отключения выключателей. Конструктивно представляет собой электромагнит, который через рычаг воздействует на механизм сброса свободного расцепления выключателей. В целях предотвращения выхода из строя катушки электромагнита из-за перегрева, управление им должно осуществляться в импульсном режиме.

Расцепитель независимый РН47 предназначен для дистанционного отключения одно , двух , трех или четырехполюсного автоматического выключателя серии ВА47.
MVA00D-RN Расцепитель назависимый РН47 на DIN-рейку ИЭК
MVA00D-RMM Расцепитель минимального максимального напряжения РММ47 на DIN-рейку ИЭК

Расцепитель независимый РН60 предназначен для дистанционного отключения одно-, двух-, трех-
и четырехполюсных автоматических выключателей серии ВА47-60.
Номинальное рабочее напряжение, В
переменного тока 110-415
постоянного тока 110-220
Частота переменного тока, Гц 50
Номинальное напряжение изоляции Ui, В, не менее 415
Потребляемая импульсная мощность, Вт, не более 3
Номинальный тепловой ток Ith, -
Номинальный рабочий ток в зависимости от категории применения:
AC-13 -
AC-15 -
DC-12 -
Электрическая износостойкость, циклов В-О, не менее 6000
Сечение присоединяемых проводов, от 1 до 25 мм2
Степень защиты по ГОСТ 14254 IP20
Климатическое исполнение по ГОСТ 15150 УХЛ4
Масса, не более 0,1 кг.
Присоединение к автоматическому выключателю слева
Артикулы и изделия:
MVA30D-AKS Контакты дополнительные универсальные КДУ60 на DIN-рейку ИЭК
MVA30D-RN Расцепитель независ.РН60 на DIN-рейку ИЭК

Независимые расцепители ARMAT серии AUX-SR предназначены для дистанционного отключения автоматических выключателей ARMAT cерий M06N и M10N.

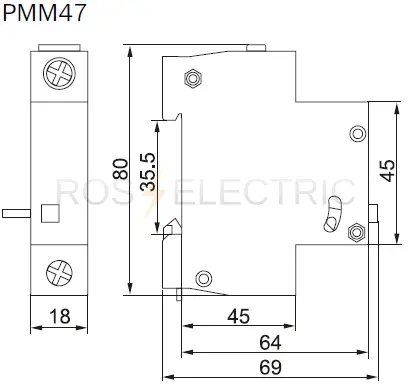

Расцепитель минимального/максимального напряжения РММ47 предназначен для отключения одно- , двух- или трехполюсного автоматического выключателя серии ВА47 при недопустимом снижении или повышении напряжения сети.
MVA00D-RN Расцепитель назависимый РН47 на DIN-рейку ИЭК
MVA00D-RMM Расцепитель минимального максимального напряжения РММ47 на DIN-рейку ИЭК

Независимый расцепитель S9 для автоматов серий NB1, NB8, NB1L Chint - предназначен для удаленного отключения автоматического выключателя. Устанавливается с левой стороны выключателя.
Номинaльное напряжение питания цепи управления постоянного тока, В:12;
Номинальное напряжение питания цепи управления переменного тока, В:12;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Переменный ток (AC)/Постоянный ток (DC).

Расцепитель минимального и максимального напряжения РММ-47 - предназначен для отключения выключателей при недопустимом снижении или повышении напряжения. Конструктивно представляет собой электронный пороговый элемент, который подключается к контролируемой электрической цепи. К выходу порогового элемента подключен электромагнит, который через рычаг воздействует на механизм свободного расцепления выключателей.Используется для автоматических выключателей ВА 47-63 (4.5кА), автоматических выключателей ВА 47-63 (6кА),автоматических выключателей ВА 47-100, дифференциальных автоматов АД-32, для выключателей нагрузки ВН-63. Особенности работы расцепителей.
При срабатывании расцепителей РН-47 или РММ-47 из лицевой панели выступает кнопка «ВОЗВРАТ». Для повторного включения отключившегося выключателя необходимо нажать на кнопку «ВОЗВРАТ» до фиксации. Данная особенность исполнения конструкции расцепителей позволяет определить причину отключения выключателя: появление сверхтока или перегрузки в защищаемой цепи либо изменения напряжения до недопустимых значений либо дистанционное отключение.
В целях предотвращения выхода из строя катушки электромагнита расцепителя независимого РН-47 из-за перегрева, управление им должно осуществляться в импульсном режиме.Номинальное напряжение частотой 50 Гц, В 240/415 min 170 В ~max 270 В ~

Расцепитель минимального напряжения UVT-X3 для автоматов NXB-125 Chint - предназначен для аварийного отключения при недопустимом снижении напряжения электрической сети.
Устанавливается с правой стороны выключателя. Расцепитель выдает сигнал на отключения при напряжении питания от 70% до 35% Us.
При напряжении сети ≤ 35% Ue расцепитель предотвращает включение автоматического выключателя.
При напряжении сети ≤ 70% Ue расцепитель срабатывает и вызвать отключение автоматического выключателя.
При напряжении сети ≤85% Ue расцепитель разрешает включение выключателя.
Напряжение управления расцепителем не должно превышать 110% Ue.
Номинальное напряжение изоляции, В:500;
Механическая износостойкость, циклов:4000;
Частота, Гц:0/50...60;
Номинальное напряжение питания цепи управления переменного тока, В:230;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Количество переключающих контактов:0;
Род тока включения:Переменный ток (AC).

Расцепитель максимального напряжения ARMAT Серии AUX-OR предназначен для отключения автоматических выключателей ARMAT cерий M06N и M10N при недопустимом повышении напряжения сети.

Независимые расцепители ARMAT серии AUX-SR предназначены для дистанционного отключения автоматических выключателей ARMAT cерий M06N и M10N.

Расцепитель минимального напряжения UVT-X1 для автоматов NXB-63 (S/H) Chint - предназначен для аварийного отключения при недопустимом снижении напряжения электрической сети.
Устанавливается с левой стороны выключателя.
Расцепитель выдает сигнал на отключения при напряжении питания от 70% до 35% Us.
При напряжении сети ≤ 35% Ue расцепитель предотвращает включение автоматического выключателя. При напряжении сети ≤ 70% Ue расцепитель срабатывает и вызвать отключение автоматического выключателя. При напряжении сети ≤85% Ue расцепитель разрешает включение выключателя. Напряжение управления расцепителем не должно превышать 110% Ue.
Номинальное напряжение питания цепи управления переменного тока, В:230;
Род тока включения:Переменный ток (AC).

Независимый расцепитель S9 для автоматов серий NB1, NB8, NB1L Chint - предназначен для удаленного отключения автоматического выключателя. Устанавливается с левой стороны выключателя.
Номинaльное напряжение питания цепи управления постоянного тока, В:24;
Номинальное напряжение питания цепи управления переменного тока, В:24;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Переменный ток (AC)/Постоянный ток (DC).

Расцепитель минимального напряжения ARMAT Серии AUX-UR(T) предназначен для отключения автоматических выключателей ARMAT cерий M06N и M10N при недопустимом снижении напряжения сети.

Независимый расцепитель YON ДКС -предназначен для дистанционного отключения выключателя при подаче напряжения на обмотку независимого расцепителя и представляет собой электромагнит с многовитковой катушкой напряжения.

Независимые расцепители ARMAT серии AUX-SR предназначены для дистанционного отключения автоматических выключателей ARMAT cерий M06N и M10N.

Независимые расцепители ARMAT серии AUX-SR предназначены для дистанционного отключения автоматических выключателей ARMAT cерий M06N и M10N.

Расцепитель максимального напряжения OVT-X1 для автоматов NXB-125 Chint - предназначен для аварийного отключения при недопустимом повышении напряжения электрической сети.
Расцепитель устанавливается с левой стороны выключателя.
При напряжении сети в пределах 85÷110% Ue расцепитель поддерживает надежную работу автоматического выключателя в течение продолжительного времени.
При повышении напряжения сети до 280 В (1 ± 5%) расцепитель должен сработать и вызвать отключение выключателя.
Номинальное напряжение питания цепи управления переменного тока, В:240;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Переменный ток (AC).

Расцепитель минимального напряжения ARMAT Серии AUX-UR(T) предназначен для отключения автоматических выключателей ARMAT cерий M06N и M10N при недопустимом снижении напряжения сети.
