Контакторы серии NXC Chint - предназначены для применения в сетях переменного тока частотой 50/60Гц напряжением до 690В и номинальным током до 630А для частых пусков и управления двигателями. Контакторы могут быть объединены с соответствующим тепловым реле для защиты цепей от токов перегрузки.
Количество полюсов:3;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:87x132x127;
Номинальный ток, А:85;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:3;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:37;
Механическая износостойкость, циклов:6500000;
Электрическая износостойкость, циклов:1200000;
Рабочая температура окружающей среды, °C:-35…+70;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:380;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Управляющее напряжение: втягивание, %:70-120;
Управляющее напряжение: размыкание, %:20-65.
Количество полюсов:3;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:87x132x127;
Номинальный ток, А:85;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:3;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:37;
Механическая износостойкость, циклов:6500000;
Электрическая износостойкость, циклов:1200000;
Рабочая температура окружающей среды, °C:-35…+70;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:380;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Управляющее напряжение: втягивание, %:70-120;
Управляющее напряжение: размыкание, %:20-65.
Номинальный ток
:
85А
Номинальное напряжение катушки (питания цепи) управления
:
380В AC
Количество и вид контактов
:
1НО+1НЗ (1з+1р)
Исполнение
:
Нереверсивное
Производитель
:
CHINT
9 667.91 руб.
Быстрый просмотр
Контакторы серии NXC Chint - предназначены для применения в сетях переменного тока частотой 50/60Гц напряжением до 690В и номинальным током до 630А для частых пусков и управления двигателями. Контакторы могут быть объединены с соответствующим тепловым реле для защиты цепей от токов перегрузки.
Количество полюсов:3;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:127x182x158;
Номинальный ток, А:185;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:3;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:90;
Механическая износостойкость, циклов:6000000;
Электрическая износостойкость, циклов:1200000;
Рабочая температура окружающей среды, °C:-35…+70;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:380;
Количество вспомогательных нормально разомкнутых (НО) контактов:2;
Количество вспомогательных нормально замкнутых (НЗ) контактов:2;
Управляющее напряжение: втягивание, %:70-120;
Управляющее напряжение: размыкание, %:20-65.
Количество полюсов:3;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:127x182x158;
Номинальный ток, А:185;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:3;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:90;
Механическая износостойкость, циклов:6000000;
Электрическая износостойкость, циклов:1200000;
Рабочая температура окружающей среды, °C:-35…+70;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:380;
Количество вспомогательных нормально разомкнутых (НО) контактов:2;
Количество вспомогательных нормально замкнутых (НЗ) контактов:2;
Управляющее напряжение: втягивание, %:70-120;
Управляющее напряжение: размыкание, %:20-65.
Номинальный ток
:
185А
Номинальное напряжение катушки (питания цепи) управления
:
380В AC
Количество и вид контактов
:
2НО+2НЗ (2з+2р)
Производитель
:
CHINT
33 191.27 руб.
Быстрый просмотр

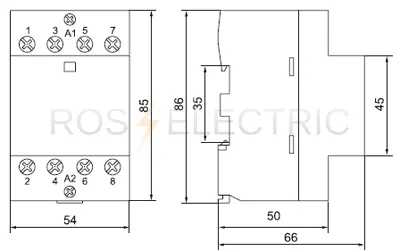

Контакторы Z-SCH - используются для коммутации однофазных или трехфазных нагрузок: освещения, электрического отопления, вентиляции, тепловых насосов, электрически управляемых ворот, жалюзи и т. д.
-Номинальное напряжение 440 В AC
- Категории применения: AC-1 неиндуктивная или малоиндуктивная нагрузка, AC-3 пуск и отключениие асинхронных электродвигателей с короткозамкнутым ротором
-Сечение подключаемых проводов 2,5-25 мм2
Артикулы и изделия:
248850 Модульный контактор 24В, 25А, 4НО
248851 Модульный контактор 24В, 25А, 4НО
120853 Модульный контактор, 1 полюс, 230В, 25А, 2НО
248846 Модульный контактор 230В, 25А, 3НО+1НЗ
248847 Модульный контактор 230В, 25А, 4НО
248848 Модульный контактор 230В, 25А, 4НЗ
248849 Модульный контактор 230В, 25А, 2НО+2НЗ
248852 Модульный контактор 230В, 40А, 4НО
248853 Модульный контактор 230В, 40А, 2НО+2НЗ
248854 Модульный контактор 230В, 40А, 3НО+1НЗ
248855 Модульный контактор 230В, 40А, 2НО
248856 Модульный контактор 230В, 63А, 4НО
248857 Модульный контактор 230В, 63А, 2НО+2НЗ
248858 Модульный контактор 230В, 63А, 3НО+1НЗ
248859 Модульный контактор 230В, 63А, 2НО
248862 Вспомогательный контакт контактора 1НО+1НЗ
-Номинальное напряжение 440 В AC
- Категории применения: AC-1 неиндуктивная или малоиндуктивная нагрузка, AC-3 пуск и отключениие асинхронных электродвигателей с короткозамкнутым ротором
-Сечение подключаемых проводов 2,5-25 мм2
Артикулы и изделия:
248850 Модульный контактор 24В, 25А, 4НО
248851 Модульный контактор 24В, 25А, 4НО
120853 Модульный контактор, 1 полюс, 230В, 25А, 2НО
248846 Модульный контактор 230В, 25А, 3НО+1НЗ
248847 Модульный контактор 230В, 25А, 4НО
248848 Модульный контактор 230В, 25А, 4НЗ
248849 Модульный контактор 230В, 25А, 2НО+2НЗ
248852 Модульный контактор 230В, 40А, 4НО
248853 Модульный контактор 230В, 40А, 2НО+2НЗ
248854 Модульный контактор 230В, 40А, 3НО+1НЗ
248855 Модульный контактор 230В, 40А, 2НО
248856 Модульный контактор 230В, 63А, 4НО
248857 Модульный контактор 230В, 63А, 2НО+2НЗ
248858 Модульный контактор 230В, 63А, 3НО+1НЗ
248859 Модульный контактор 230В, 63А, 2НО
248862 Вспомогательный контакт контактора 1НО+1НЗ
Номинальный ток
:
25А
Номинальное напряжение катушки (питания цепи) управления
:
230В AC
Количество и вид контактов
:
2НО (2з)
Вес
:
0.14
С ручным управлением
:
нет
2 539 руб.
Быстрый просмотр
Контакторы модульные типа КМ предназначены для применения в сетях переменного тока напряжением до 400 В частоты 50 Гц и служат для коммутации слабоиндуктивных нагрузок с номинальным током до 63 А. Используются для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.
-С 2 или 4 замыкающими контактами.
-Совместимость размеров с изделиями модульной серии.
-Универсальное питание катушки управления-переменный или постоянный ток (кроме КМ20).
-визуальная индикация состояния главных контактов.
-Пониженный электромагнитный фон благодаря использованию магнитной системы на постоянном токе.
-Экономия энергии (ток удержания в 5 раз меньше пускового).
-Быстродействие (включение – 20 мс, отключение – 30 мс).
-Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
-Низкий уровень шума при срабатывании.
Категория применения:
КМ20 20-АС 1, АС 7а, АС 7b
КМ25 40-АС 1, АС 7а
КМ40 40-АС 1, АС 7а
КМ63 40-АС 1, АС 7а
Количество полюсов КМ20 20-2 полюса, КМ25 40, КМ40 40, КМ63 40-4 полюса
Номинальное рабочее напряжение Ue, В КМ20 20 230, КМ25 40, КМ40 40, КМ63 40- 400
Номинальная частота, Гц 50
Номинальное напряжение по изоляции Ui, В 500
Номинальный рабочий ток Ie, А
АС 1- 20, 25, 40, 63
АС 7а - 20, 25, 40, 63
АС 7b - 9
Номинальный тепловой ток Ith, А 20, 25, 40, 63
Рассеиваемая мощность, Вт/полюс 1, 1,2 3, 6
Номинальное напряжение катушки управления Uc, В~ 230
Пусковой ток катушки управления, мА 30, 60, 60, 94,5
Ток удержания катушки управления, мА 18, 12, 12, 12
Потребляемая мощность катушки управления в режиме включения, не более
, ВА (при 230 В~) 8,5 13,8 13,8 21,7, Вт (при 220 В=) — 13,8 13,8 21,7
Потребляемая мощность катушки управления в режиме удержания, не более
, ВА (при 230 В~) 4,0 3,0 3,0 3,0 , Вт (при 220 В=) — 3,0 3,0 3,0
Диапазоны напряжения управления
замыкание 195÷253 195÷253 195÷253 195÷253
размыкание 46÷172 46÷172 46÷172 46÷172
Номинальный условный ток короткого замыкания, А 3000
Максимальное сечение присоединяемых одножильных проводников, мм2 6,КМ25 40, КМ40 40, КМ63 40 - 25
Механическая износостойкость, коммут. циклов 106
Электрическая износостойкость, коммут. циклов 0,15⋅106
Степень защиты IP20
Устройства и артикулы:
MKK10-20-11 Контактор модульный КМ20-11 AC ИЭК
MKK10-20-20 Контактор модульный КМ20-20 AC ИЭК
MKK20-20-22 Контактор модульный КМ20-22 AC ИЭК
MKK20-20-40 Контактор модульный КМ20-40 AC ИЭК
MKK20-25-22 Контактор модульный КМ25-22 AC ИЭК
MKK20-25-40 Контактор модульный КМ25-40 AC/DC ИЭК
MKK10-40-11 Контактор модульный КМ40-11 AC ИЭК
MKK10-40-20 Контактор модульный КМ40-20 AC ИЭК
MKK20-40-40 Контактор модульный КМ40-40 AC/DC ИЭК
MKK10-63-11 Контактор модульный КМ63-11 AC ИЭК
MKK10-63-20 Контактор модульный КМ63-20 AC ИЭК
MKK20-63-40 Контактор модульный КМ63-40 AC/DC ИЭК
-С 2 или 4 замыкающими контактами.
-Совместимость размеров с изделиями модульной серии.
-Универсальное питание катушки управления-переменный или постоянный ток (кроме КМ20).
-визуальная индикация состояния главных контактов.
-Пониженный электромагнитный фон благодаря использованию магнитной системы на постоянном токе.
-Экономия энергии (ток удержания в 5 раз меньше пускового).
-Быстродействие (включение – 20 мс, отключение – 30 мс).
-Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
-Низкий уровень шума при срабатывании.
Категория применения:
КМ20 20-АС 1, АС 7а, АС 7b
КМ25 40-АС 1, АС 7а
КМ40 40-АС 1, АС 7а
КМ63 40-АС 1, АС 7а
Количество полюсов КМ20 20-2 полюса, КМ25 40, КМ40 40, КМ63 40-4 полюса
Номинальное рабочее напряжение Ue, В КМ20 20 230, КМ25 40, КМ40 40, КМ63 40- 400
Номинальная частота, Гц 50
Номинальное напряжение по изоляции Ui, В 500
Номинальный рабочий ток Ie, А
АС 1- 20, 25, 40, 63
АС 7а - 20, 25, 40, 63
АС 7b - 9
Номинальный тепловой ток Ith, А 20, 25, 40, 63
Рассеиваемая мощность, Вт/полюс 1, 1,2 3, 6
Номинальное напряжение катушки управления Uc, В~ 230
Пусковой ток катушки управления, мА 30, 60, 60, 94,5
Ток удержания катушки управления, мА 18, 12, 12, 12
Потребляемая мощность катушки управления в режиме включения, не более
, ВА (при 230 В~) 8,5 13,8 13,8 21,7, Вт (при 220 В=) — 13,8 13,8 21,7
Потребляемая мощность катушки управления в режиме удержания, не более
, ВА (при 230 В~) 4,0 3,0 3,0 3,0 , Вт (при 220 В=) — 3,0 3,0 3,0
Диапазоны напряжения управления
замыкание 195÷253 195÷253 195÷253 195÷253
размыкание 46÷172 46÷172 46÷172 46÷172
Номинальный условный ток короткого замыкания, А 3000
Максимальное сечение присоединяемых одножильных проводников, мм2 6,КМ25 40, КМ40 40, КМ63 40 - 25
Механическая износостойкость, коммут. циклов 106
Электрическая износостойкость, коммут. циклов 0,15⋅106
Степень защиты IP20
Устройства и артикулы:
MKK10-20-11 Контактор модульный КМ20-11 AC ИЭК
MKK10-20-20 Контактор модульный КМ20-20 AC ИЭК
MKK20-20-22 Контактор модульный КМ20-22 AC ИЭК
MKK20-20-40 Контактор модульный КМ20-40 AC ИЭК
MKK20-25-22 Контактор модульный КМ25-22 AC ИЭК
MKK20-25-40 Контактор модульный КМ25-40 AC/DC ИЭК
MKK10-40-11 Контактор модульный КМ40-11 AC ИЭК
MKK10-40-20 Контактор модульный КМ40-20 AC ИЭК
MKK20-40-40 Контактор модульный КМ40-40 AC/DC ИЭК
MKK10-63-11 Контактор модульный КМ63-11 AC ИЭК
MKK10-63-20 Контактор модульный КМ63-20 AC ИЭК
MKK20-63-40 Контактор модульный КМ63-40 AC/DC ИЭК
Номинальный ток
:
25А
Номинальное напряжение катушки (питания цепи) управления
:
230В AC
Количество и вид контактов
:
2НО+2НЗ (2з+2р)
Вес
:
0.2344
С ручным управлением
:
нет
Производитель
:
IEK
1 509.24 руб.
Быстрый просмотр
Модульные контакторы серии КМ применяются в системах управления и автоматизации жилых, офисных, промышленных и больничных помещений, для коммутации и управления осветительных, обогревательных и вентиляционных устройств, насосов и иных приводов с напряжением до 380 В переменного тока частотой 50 Гц.
-Номинальный ток до 63 А.
-Индикатор состояния контактов.
-Маркировочная площадка с защитной крышкой.
Номинальное рабочее напряжение, Ue, В 230/400
Номинальное напряжение изоляции, Ui, В 415 (КМ-16), 440 (КМ-20, КМ-25), 500 (все остальные)
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный условный ток короткого замыкания, кА 3
Пусковой ток катушки управления, мА 30 (КМ-16, КМ-20), 60 (КМ-25, КМ-32, КМ-40), 95 (КМ-50, КМ-63)
Ток удержания катушки управления, мА 18 (КМ-16, КМ-20), 12 (все остальные)
Диапазон напряжения замыкания контактов, В от 195 до 253
Диапазон напряжения размыкания контактов, В от 46 до 172
Скорость срабатывания при замыкании, мс 20
Скорость срабатывания при размыкании, мс 30
Потребляемая мощность катушки управления, не более, Вт 5
Напряжение катушки управления, Uс, В 230 B (AC)
Механическая износостойкость, коммутац. циклов 1000000
Электрическая износостойкость, коммутац. циклов 150000
Высота над уровнем моря, не более, м 2000
Температура окружающего воздуха, 0С от -25 до +40
Окружающая среда Невзрывоопасная, не содержащая пыли
Исполнение Стационарное
Рабочее положение в пространстве Вертикальное
Группа механического исполнения по ГОСТ 17516.1 М3
Режим работы Продолжительный
Степень защиты по ГОСТ 14254-96 IP 20
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4
Установка на DIN-рейку 35 мм
-Номинальный ток до 63 А.
-Индикатор состояния контактов.
-Маркировочная площадка с защитной крышкой.
Номинальное рабочее напряжение, Ue, В 230/400
Номинальное напряжение изоляции, Ui, В 415 (КМ-16), 440 (КМ-20, КМ-25), 500 (все остальные)
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный условный ток короткого замыкания, кА 3
Пусковой ток катушки управления, мА 30 (КМ-16, КМ-20), 60 (КМ-25, КМ-32, КМ-40), 95 (КМ-50, КМ-63)
Ток удержания катушки управления, мА 18 (КМ-16, КМ-20), 12 (все остальные)
Диапазон напряжения замыкания контактов, В от 195 до 253
Диапазон напряжения размыкания контактов, В от 46 до 172
Скорость срабатывания при замыкании, мс 20
Скорость срабатывания при размыкании, мс 30
Потребляемая мощность катушки управления, не более, Вт 5
Напряжение катушки управления, Uс, В 230 B (AC)
Механическая износостойкость, коммутац. циклов 1000000
Электрическая износостойкость, коммутац. циклов 150000
Высота над уровнем моря, не более, м 2000
Температура окружающего воздуха, 0С от -25 до +40
Окружающая среда Невзрывоопасная, не содержащая пыли
Исполнение Стационарное
Рабочее положение в пространстве Вертикальное
Группа механического исполнения по ГОСТ 17516.1 М3
Режим работы Продолжительный
Степень защиты по ГОСТ 14254-96 IP 20
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4
Установка на DIN-рейку 35 мм
Номинальный ток
:
20А
Номинальное напряжение катушки (питания цепи) управления
:
230В AC
Количество и вид контактов
:
2НО (2з)
С ручным управлением
:
нет
Производитель
:
EKF
1 725.62 руб.
Быстрый просмотр
Интеллектуальный пускатель с функцией управления и защиты NKB1 Chint - предназначен для применения в сетях переменного тока с частотой 50/60 Гц, напряжением до 690В и номинальным током от 1 до 125 А. Устройство дает возможность регулировать встроенные уставки для работы в заданных рабочих условиях. А так же настраивать работу устройства при возникновении аварийных ситуаций. Пускатель применяется в системах распределения питания и для защиты электродвигателей на объектах инфраструктуры, зданиях и т. д.
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:495х345х255;
Номинальный ток, А:1;
Количество главных нормально разомкнутых (НО) контактов:3;
Номинальная полная мощность при 400 В, кВт:0.3;
Механическая износостойкость, циклов:10000000;
Электрическая износостойкость, циклов:1200000;
Диапазон регулирования тока, А:0,4...1;
Рабочая температура окружающей среды, °C:-5…+40;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:230;
Количество вспомогательных нормально разомкнутых (НО) контактов:3;
Тип присоединения главной электрической цепи:Винтовое соединение;
Род тока включения:AC.
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:495х345х255;
Номинальный ток, А:1;
Количество главных нормально разомкнутых (НО) контактов:3;
Номинальная полная мощность при 400 В, кВт:0.3;
Механическая износостойкость, циклов:10000000;
Электрическая износостойкость, циклов:1200000;
Диапазон регулирования тока, А:0,4...1;
Рабочая температура окружающей среды, °C:-5…+40;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:230;
Количество вспомогательных нормально разомкнутых (НО) контактов:3;
Тип присоединения главной электрической цепи:Винтовое соединение;
Род тока включения:AC.
Производитель
:
CHINT
54 292.70 руб.
Быстрый просмотр
Контакторы Z-SCH - используются для коммутации однофазных или трехфазных нагрузок: освещения, электрического отопления, вентиляции, тепловых насосов, электрически управляемых ворот, жалюзи и т. д.
-Номинальное напряжение 440 В AC
- Категории применения: AC-1 неиндуктивная или малоиндуктивная нагрузка, AC-3 пуск и отключениие асинхронных электродвигателей с короткозамкнутым ротором
-Сечение подключаемых проводов 2,5-25 мм2
Артикулы и изделия:
248850 Модульный контактор 24В, 25А, 4НО
248851 Модульный контактор 24В, 25А, 4НО
120853 Модульный контактор, 1 полюс, 230В, 25А, 2НО
248846 Модульный контактор 230В, 25А, 3НО+1НЗ
248847 Модульный контактор 230В, 25А, 4НО
248848 Модульный контактор 230В, 25А, 4НЗ
248849 Модульный контактор 230В, 25А, 2НО+2НЗ
248852 Модульный контактор 230В, 40А, 4НО
248853 Модульный контактор 230В, 40А, 2НО+2НЗ
248854 Модульный контактор 230В, 40А, 3НО+1НЗ
248855 Модульный контактор 230В, 40А, 2НО
248856 Модульный контактор 230В, 63А, 4НО
248857 Модульный контактор 230В, 63А, 2НО+2НЗ
248858 Модульный контактор 230В, 63А, 3НО+1НЗ
248859 Модульный контактор 230В, 63А, 2НО
248862 Вспомогательный контакт контактора 1НО+1НЗ
-Номинальное напряжение 440 В AC
- Категории применения: AC-1 неиндуктивная или малоиндуктивная нагрузка, AC-3 пуск и отключениие асинхронных электродвигателей с короткозамкнутым ротором
-Сечение подключаемых проводов 2,5-25 мм2
Артикулы и изделия:
248850 Модульный контактор 24В, 25А, 4НО
248851 Модульный контактор 24В, 25А, 4НО
120853 Модульный контактор, 1 полюс, 230В, 25А, 2НО
248846 Модульный контактор 230В, 25А, 3НО+1НЗ
248847 Модульный контактор 230В, 25А, 4НО
248848 Модульный контактор 230В, 25А, 4НЗ
248849 Модульный контактор 230В, 25А, 2НО+2НЗ
248852 Модульный контактор 230В, 40А, 4НО
248853 Модульный контактор 230В, 40А, 2НО+2НЗ
248854 Модульный контактор 230В, 40А, 3НО+1НЗ
248855 Модульный контактор 230В, 40А, 2НО
248856 Модульный контактор 230В, 63А, 4НО
248857 Модульный контактор 230В, 63А, 2НО+2НЗ
248858 Модульный контактор 230В, 63А, 3НО+1НЗ
248859 Модульный контактор 230В, 63А, 2НО
248862 Вспомогательный контакт контактора 1НО+1НЗ
Номинальный ток
:
25А
Номинальное напряжение катушки (питания цепи) управления
:
230В AC
Количество и вид контактов
:
4НО (4з)
Вес
:
0.22
С ручным управлением
:
нет
3 028 руб.
Быстрый просмотр
Контакторы модульные типа КМ предназначены для применения в сетях переменного тока напряжением до 400 В частоты 50 Гц и служат для коммутации слабоиндуктивных нагрузок с номинальным током до 63 А. Используются для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.
-С 2 или 4 замыкающими контактами.
-Совместимость размеров с изделиями модульной серии.
-Универсальное питание катушки управления-переменный или постоянный ток (кроме КМ20).
-визуальная индикация состояния главных контактов.
-Пониженный электромагнитный фон благодаря использованию магнитной системы на постоянном токе.
-Экономия энергии (ток удержания в 5 раз меньше пускового).
-Быстродействие (включение – 20 мс, отключение – 30 мс).
-Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
-Низкий уровень шума при срабатывании.
Категория применения:
КМ20 20-АС 1, АС 7а, АС 7b
КМ25 40-АС 1, АС 7а
КМ40 40-АС 1, АС 7а
КМ63 40-АС 1, АС 7а
Количество полюсов КМ20 20-2 полюса, КМ25 40, КМ40 40, КМ63 40-4 полюса
Номинальное рабочее напряжение Ue, В КМ20 20 230, КМ25 40, КМ40 40, КМ63 40- 400
Номинальная частота, Гц 50
Номинальное напряжение по изоляции Ui, В 500
Номинальный
рабочий ток Ie, А
АС 1- 20, 25, 40, 63
АС 7а - 20, 25, 40, 63
АС 7b - 9
Номинальный тепловой ток Ith, А 20, 25, 40, 63
Рассеиваемая мощность, Вт/полюс 1, 1,2 3, 6
Номинальное напряжение катушки управления Uc, В~ 230
Пусковой ток катушки управления, мА 30, 60, 60, 94,5
Ток удержания катушки управления, мА 18, 12, 12, 12
Потребляемая мощность катушки управления в режиме включения, не более
, ВА (при 230 В~) 8,5 13,8 13,8 21,7, Вт (при 220 В=) — 13,8 13,8 21,7
Потребляемая мощность катушки управления в режиме удержания, не более
, ВА (при 230 В~) 4,0 3,0 3,0 3,0 , Вт (при 220 В=) — 3,0 3,0 3,0
Диапазоны напряжения управления
замыкание 195÷253 195÷253 195÷253 195÷253
размыкание 46÷172 46÷172 46÷172 46÷172
Номинальный условный ток короткого замыкания, А 3000
Максимальное сечение присоединяемых одножильных проводников, мм2 6,КМ25 40, КМ40 40, КМ63 40 - 25
Механическая износостойкость, коммут. циклов 106
Электрическая износостойкость, коммут. циклов 0,15⋅106
Степень защиты IP20
-С 2 или 4 замыкающими контактами.
-Совместимость размеров с изделиями модульной серии.
-Универсальное питание катушки управления-переменный или постоянный ток (кроме КМ20).
-визуальная индикация состояния главных контактов.
-Пониженный электромагнитный фон благодаря использованию магнитной системы на постоянном токе.
-Экономия энергии (ток удержания в 5 раз меньше пускового).
-Быстродействие (включение – 20 мс, отключение – 30 мс).
-Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
-Низкий уровень шума при срабатывании.
Категория применения:
КМ20 20-АС 1, АС 7а, АС 7b
КМ25 40-АС 1, АС 7а
КМ40 40-АС 1, АС 7а
КМ63 40-АС 1, АС 7а
Количество полюсов КМ20 20-2 полюса, КМ25 40, КМ40 40, КМ63 40-4 полюса
Номинальное рабочее напряжение Ue, В КМ20 20 230, КМ25 40, КМ40 40, КМ63 40- 400
Номинальная частота, Гц 50
Номинальное напряжение по изоляции Ui, В 500
Номинальный
рабочий ток Ie, А
АС 1- 20, 25, 40, 63
АС 7а - 20, 25, 40, 63
АС 7b - 9
Номинальный тепловой ток Ith, А 20, 25, 40, 63
Рассеиваемая мощность, Вт/полюс 1, 1,2 3, 6
Номинальное напряжение катушки управления Uc, В~ 230
Пусковой ток катушки управления, мА 30, 60, 60, 94,5
Ток удержания катушки управления, мА 18, 12, 12, 12
Потребляемая мощность катушки управления в режиме включения, не более
, ВА (при 230 В~) 8,5 13,8 13,8 21,7, Вт (при 220 В=) — 13,8 13,8 21,7
Потребляемая мощность катушки управления в режиме удержания, не более
, ВА (при 230 В~) 4,0 3,0 3,0 3,0 , Вт (при 220 В=) — 3,0 3,0 3,0
Диапазоны напряжения управления
замыкание 195÷253 195÷253 195÷253 195÷253
размыкание 46÷172 46÷172 46÷172 46÷172
Номинальный условный ток короткого замыкания, А 3000
Максимальное сечение присоединяемых одножильных проводников, мм2 6,КМ25 40, КМ40 40, КМ63 40 - 25
Механическая износостойкость, коммут. циклов 106
Электрическая износостойкость, коммут. циклов 0,15⋅106
Степень защиты IP20
Номинальный ток
:
40А
Номинальное напряжение катушки (питания цепи) управления
:
230В AC/DC
Количество и вид контактов
:
4НО (4з)
Вес
:
0.425
С ручным управлением
:
нет
Производитель
:
IEK
2 006.06 руб.
Быстрый просмотр
Контакторы серии NXC-M Chint - предназначены для применения в сетях переменного тока частотой 50/60Гц напряжением до 690В и номинальным током до 12А для частых пусков и управления двигателями. Контакторы могут быть объединены с соответствующим тепловым реле для защиты цепей от токов перегрузки.
Количество полюсов:3;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:45,5x75x88;
Номинальный ток, А:6;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:3;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:2.2;
Механическая износостойкость, циклов:12000000;
Электрическая износостойкость, циклов:1200000;
Рабочая температура окружающей среды, °C:-35…+70;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:24;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Управляющее напряжение: втягивание, %:70-120;
Управляющее напряжение: размыкание, %:20-65.
Количество полюсов:3;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:45,5x75x88;
Номинальный ток, А:6;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:3;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:2.2;
Механическая износостойкость, циклов:12000000;
Электрическая износостойкость, циклов:1200000;
Рабочая температура окружающей среды, °C:-35…+70;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:24;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Управляющее напряжение: втягивание, %:70-120;
Управляющее напряжение: размыкание, %:20-65.
Номинальный ток
:
6А
Номинальное напряжение катушки (питания цепи) управления
:
24В AC
Количество и вид контактов
:
1НО+1НЗ (1з+1р)
Исполнение
:
Нереверсивное
Производитель
:
CHINT
1 410.27 руб.
Быстрый просмотр
Контакторы серии NC1 предназначены для применения в сетях переменного тока частотой 50/60Гц напряжением до 690В и номинальным током до 95А для частых пусков и управления двигателями переменного тока. Контакторы могут быть объединены с соответствующим тепловым реле для создания электромагнитного пускателя защиты цепей от токов перегрузки. Механическая блокировка позволяет преобразовать два отдельных контактора в единый реверсивный. Для специальных применений контакторы переменного тока серии NC1 могут комплектоваться катушкой управления постоянного тока.
Количество полюсов:3;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:47x76x87;
Номинальный ток, А:18;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:3;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:7.5;
Механическая износостойкость, циклов:1000000;
Электрическая износостойкость, циклов:100000;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:230;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Управляющее напряжение: втягивание, %:85-110;
Управляющее напряжение: размыкание, %:20-75.
Количество полюсов:3;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:47x76x87;
Номинальный ток, А:18;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:3;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:7.5;
Механическая износостойкость, циклов:1000000;
Электрическая износостойкость, циклов:100000;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:230;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Управляющее напряжение: втягивание, %:85-110;
Управляющее напряжение: размыкание, %:20-75.
Номинальный ток
:
18А
Номинальное напряжение катушки (питания цепи) управления
:
230В AC
Количество и вид контактов
:
1НО (1з)
Исполнение
:
Нереверсивное
Производитель
:
CHINT
2 312.40 руб.
Быстрый просмотр
Контакторы Z-SCH - используются для коммутации однофазных или трехфазных нагрузок: освещения, электрического отопления, вентиляции, тепловых насосов, электрически управляемых ворот, жалюзи и т. д.
-Номинальное напряжение 440 В AC
- Категории применения: AC-1 неиндуктивная или малоиндуктивная нагрузка, AC-3 пуск и отключениие асинхронных электродвигателей с короткозамкнутым ротором
-Сечение подключаемых проводов 2,5-25 мм2
Артикулы и изделия:
248850 Модульный контактор 24В, 25А, 4НО
248851 Модульный контактор 24В, 25А, 4НО
120853 Модульный контактор, 1 полюс, 230В, 25А, 2НО
248846 Модульный контактор 230В, 25А, 3НО+1НЗ
248847 Модульный контактор 230В, 25А, 4НО
248848 Модульный контактор 230В, 25А, 4НЗ
248849 Модульный контактор 230В, 25А, 2НО+2НЗ
248852 Модульный контактор 230В, 40А, 4НО
248853 Модульный контактор 230В, 40А, 2НО+2НЗ
248854 Модульный контактор 230В, 40А, 3НО+1НЗ
248855 Модульный контактор 230В, 40А, 2НО
248856 Модульный контактор 230В, 63А, 4НО
248857 Модульный контактор 230В, 63А, 2НО+2НЗ
248858 Модульный контактор 230В, 63А, 3НО+1НЗ
248859 Модульный контактор 230В, 63А, 2НО
248862 Вспомогательный контакт контактора 1НО+1НЗ
-Номинальное напряжение 440 В AC
- Категории применения: AC-1 неиндуктивная или малоиндуктивная нагрузка, AC-3 пуск и отключениие асинхронных электродвигателей с короткозамкнутым ротором
-Сечение подключаемых проводов 2,5-25 мм2
Артикулы и изделия:
248850 Модульный контактор 24В, 25А, 4НО
248851 Модульный контактор 24В, 25А, 4НО
120853 Модульный контактор, 1 полюс, 230В, 25А, 2НО
248846 Модульный контактор 230В, 25А, 3НО+1НЗ
248847 Модульный контактор 230В, 25А, 4НО
248848 Модульный контактор 230В, 25А, 4НЗ
248849 Модульный контактор 230В, 25А, 2НО+2НЗ
248852 Модульный контактор 230В, 40А, 4НО
248853 Модульный контактор 230В, 40А, 2НО+2НЗ
248854 Модульный контактор 230В, 40А, 3НО+1НЗ
248855 Модульный контактор 230В, 40А, 2НО
248856 Модульный контактор 230В, 63А, 4НО
248857 Модульный контактор 230В, 63А, 2НО+2НЗ
248858 Модульный контактор 230В, 63А, 3НО+1НЗ
248859 Модульный контактор 230В, 63А, 2НО
248862 Вспомогательный контакт контактора 1НО+1НЗ
Номинальный ток
:
40А
Номинальное напряжение катушки (питания цепи) управления
:
230В AC
Количество и вид контактов
:
4НО (4з)
Вес
:
0.36
С ручным управлением
:
нет
6 646 руб.
Быстрый просмотр
Контакторы серии NXC Chint - предназначены для применения в сетях переменного тока частотой 50/60Гц напряжением до 690В и номинальным током до 630А для частых пусков и управления двигателями. Контакторы могут быть объединены с соответствующим тепловым реле для защиты цепей от токов перегрузки.
Количество полюсов:3;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:77x129x118;
Номинальный ток, А:40;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:3;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:18.5;
Механическая износостойкость, циклов:9000000;
Электрическая износостойкость, циклов:1200000;
Рабочая температура окружающей среды, °C:-35…+70;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:48;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Управляющее напряжение: втягивание, %:70-120;
Управляющее напряжение: размыкание, %:20-65.
Количество полюсов:3;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:77x129x118;
Номинальный ток, А:40;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:3;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:18.5;
Механическая износостойкость, циклов:9000000;
Электрическая износостойкость, циклов:1200000;
Рабочая температура окружающей среды, °C:-35…+70;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:48;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Управляющее напряжение: втягивание, %:70-120;
Управляющее напряжение: размыкание, %:20-65.
Номинальный ток
:
40А
Номинальное напряжение катушки (питания цепи) управления
:
48В AC
Количество и вид контактов
:
1НО+1НЗ (1з+1р)
Исполнение
:
Нереверсивное
Производитель
:
CHINT
4 776.75 руб.
Быстрый просмотр
Электромагниты МИС Электротехник - предназначены для дистанционного управления исполнительными органами станков и механизмов.
С жесткими выводами.
Напряжение катушки: 380В.
Исполнение: тянущее.
Режим работы: ПВ 100 %.
Степень защиты: IP20.
Артикулы и изделия:
ET502270 Электромагнит МИС-1100 ЕУ3, 110В, тянущ. исполнение
ET502271 Электромагнит МИС-1100 ЕУ3, 127В, тянущ. исполнение
ET502254 Электромагнит МИС-1100 ЕУ3, 220В, тянущ. исполнение
ET504396 Электромагнит МИС-1100 ЕУ3, 380В, тянущ. исполнение
ET502255 Электромагнит МИС-1200 ЕУ3, 220В, толк. исполнение
ET502272 Электромагнит МИС-1200 ЕУ3, 380В, толк. исполнение
ET502273 Электромагнит МИС-2100 ЕУ3, 127В, тянущ. исполнение
ET502256 Электромагнит МИС-2100 ЕУ3, 220В, тянущ. исполнение
ET053003 Электромагнит МИС-2100 ЕУ3, 380В, тянущ. исполнение
ET502257 Электромагнит МИС-2200 ЕУ3, 220В, толк. исполнение
ET506402 Электромагнит МИС-2200 ЕУ3, 380В, толк. исполнение
ET501620 Электромагнит МИС-3100 ЕУ3, 220В, тянущ. исполнение
ET000776 Электромагнит МИС-3100 ЕУ3, 380В, тянущ. исполнение
ET502258 Электромагнит МИС-3200 ЕУ3, 220В, толк. исполнение
ET502274 Электромагнит МИС-3200 ЕУ3, 380В, толк. исполнение
ET501621 Электромагнит МИС-4100 ЕУ3, 220В, тянущ. исполнение
ET054683 Электромагнит МИС-4100 ЕУ3, 380В, тянущ. исполнение
ET053658 Электромагнит МИС-4200 ЕУ3, 220В, толк. исполнение
ET506403 Электромагнит МИС-4200 ЕУ3, 380В, толк. исполнение
ET503036 Электромагнит МИС-5100 ЕУ3, 110В, тянущ. исполнение
ET502275 Электромагнит МИС-5100 ЕУ3, 127В, тянущ. исполнение
ET514727 Электромагнит МИС-5100 ЕУ3, 220В, тянущ. исполнение
ET514728 Электромагнит МИС-5100 ЕУ3, 380В, тянущ. исполнение
ET502259 Электромагнит МИС-5100 МУ3, 220В, тянущ. исполнение
ET008582 Электромагнит МИС-5100 МУ3, 380В, тянущ. исполнение
ET514729 Электромагнит МИС-5200 ЕУ3, 220В, толк. исполнение
ET514730 Электромагнит МИС-5200 ЕУ3, 380В, толк. исполнение
ET053660 Электромагнит МИС-5200 МУ3, 220В, толк. исполнение
ET502276 ЭЛЕКТРОМАГНИТ МИС-5200 МУ3, 380В, толк. исполнение
ET053661 Электромагнит МИС-6100 ЕУ3, 220В, тянущ. исполнение
ET502277 Электромагнит МИС-6100 ЕУ3, 380В, тянущ. исполнение
ET053662 Электромагнит МИС-6200 ЕУ3, 220В, толк. исполнение
ET506404 Электромагнит МИС-6200 ЕУ3, 380В, толк. исполнение
С жесткими выводами.
Напряжение катушки: 380В.
Исполнение: тянущее.
Режим работы: ПВ 100 %.
Степень защиты: IP20.
Артикулы и изделия:
ET502270 Электромагнит МИС-1100 ЕУ3, 110В, тянущ. исполнение
ET502271 Электромагнит МИС-1100 ЕУ3, 127В, тянущ. исполнение
ET502254 Электромагнит МИС-1100 ЕУ3, 220В, тянущ. исполнение
ET504396 Электромагнит МИС-1100 ЕУ3, 380В, тянущ. исполнение
ET502255 Электромагнит МИС-1200 ЕУ3, 220В, толк. исполнение
ET502272 Электромагнит МИС-1200 ЕУ3, 380В, толк. исполнение
ET502273 Электромагнит МИС-2100 ЕУ3, 127В, тянущ. исполнение
ET502256 Электромагнит МИС-2100 ЕУ3, 220В, тянущ. исполнение
ET053003 Электромагнит МИС-2100 ЕУ3, 380В, тянущ. исполнение
ET502257 Электромагнит МИС-2200 ЕУ3, 220В, толк. исполнение
ET506402 Электромагнит МИС-2200 ЕУ3, 380В, толк. исполнение
ET501620 Электромагнит МИС-3100 ЕУ3, 220В, тянущ. исполнение
ET000776 Электромагнит МИС-3100 ЕУ3, 380В, тянущ. исполнение
ET502258 Электромагнит МИС-3200 ЕУ3, 220В, толк. исполнение
ET502274 Электромагнит МИС-3200 ЕУ3, 380В, толк. исполнение
ET501621 Электромагнит МИС-4100 ЕУ3, 220В, тянущ. исполнение
ET054683 Электромагнит МИС-4100 ЕУ3, 380В, тянущ. исполнение
ET053658 Электромагнит МИС-4200 ЕУ3, 220В, толк. исполнение
ET506403 Электромагнит МИС-4200 ЕУ3, 380В, толк. исполнение
ET503036 Электромагнит МИС-5100 ЕУ3, 110В, тянущ. исполнение
ET502275 Электромагнит МИС-5100 ЕУ3, 127В, тянущ. исполнение
ET514727 Электромагнит МИС-5100 ЕУ3, 220В, тянущ. исполнение
ET514728 Электромагнит МИС-5100 ЕУ3, 380В, тянущ. исполнение
ET502259 Электромагнит МИС-5100 МУ3, 220В, тянущ. исполнение
ET008582 Электромагнит МИС-5100 МУ3, 380В, тянущ. исполнение
ET514729 Электромагнит МИС-5200 ЕУ3, 220В, толк. исполнение
ET514730 Электромагнит МИС-5200 ЕУ3, 380В, толк. исполнение
ET053660 Электромагнит МИС-5200 МУ3, 220В, толк. исполнение
ET502276 ЭЛЕКТРОМАГНИТ МИС-5200 МУ3, 380В, толк. исполнение
ET053661 Электромагнит МИС-6100 ЕУ3, 220В, тянущ. исполнение
ET502277 Электромагнит МИС-6100 ЕУ3, 380В, тянущ. исполнение
ET053662 Электромагнит МИС-6200 ЕУ3, 220В, толк. исполнение
ET506404 Электромагнит МИС-6200 ЕУ3, 380В, толк. исполнение
Номинальное напряжение катушки (питания цепи) управления
:
380В AC
Вес
:
26.94
Производитель
:
Электротехник
4 213.71 руб.
Быстрый просмотр

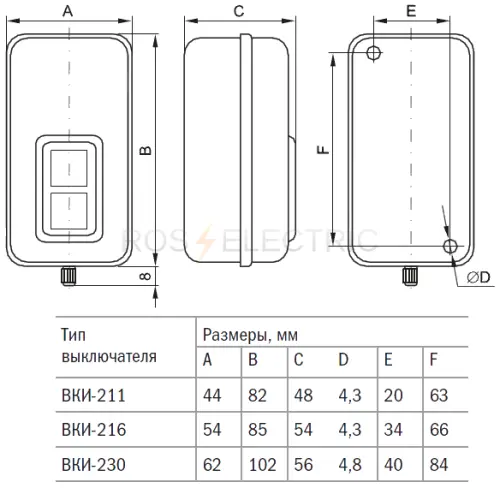

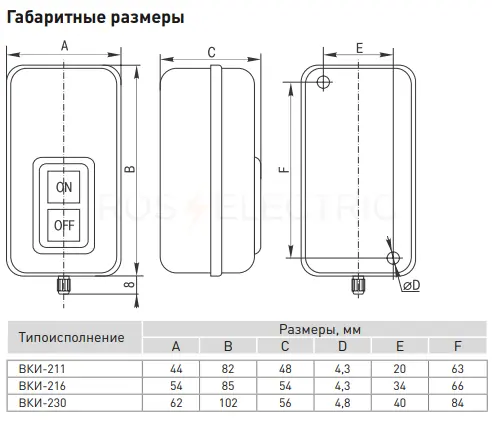

Выключатели кнопочные с защелкой серии ВКИ предназначены для нечастых коммутаций одно; и трехфазных нагрузок индуктивного и активного характера (катушек управления контакторов и реле, осветительных и нагревательных приборов). Область применения - управление электрифицированными строительными машинами и механизмами (бетономешалки малых объемов, электроинструмент, цепи временного и уличного освещения, в том числе люминесцентного, мобильные тепловентиляторы, насосы, компрессоры и т.д.).
Вес
:
0.1754
Производитель
:
IEK
225.03 руб.
Быстрый просмотр
Контакторы вакуумные серии КВТ-1,14 открытого исполнения с естественным воздушным охлаждением - предназначены для использования в пускателях, станциях управления, для коммутации токов включения и отключения асинхронных электродвигателей с короткозамкнутым ротором и других приёмников электроэнергии в системах дистанционного управления электроприводами с тяжёлым режимом работы в цепи переменного тока 50-60Гц, напряжением до 1140В.
Структура условного обозначения:
КВТ (Р) - 1,14 - 2,5 / 400 У3
1-КВТ - Контактор Вакуумный Трехполюсный.
2- при отсутствии обозначения - не реверсивный;
с (Р) - реверсивный.
3- 1,14 - номинальное напряжениев киловольтах, кВ.
4- 2,5 - номинальный ток отключения в килоамперах, кА.
5- 400 - номинальный переменный рабочий ток главной цепи в амперах, А.
6- У3 - климатическое исполнение (У) и категория размещения (3) по ГОСТ 15150-69.
Артикулы и изделия:
ET006367 Контактор вакуумный КВТ-1,14-2,5/ 63 У3, 110В, 2з+2р, нереверсивный, без реле
ET006368 Контактор вакуумный КВТ-1,14-2,5/ 63 У3, 220В, 2з+2р, нереверсивный, без реле
ET006369 Контактор вакуумный КВТ-1,14-2,5/ 63 У3, 380В, 2з+2р, нереверсивный, без реле
ET006370 Контактор вакуумный КВТ-1,14-2,5/ 80 У3, 110В, 2з+2р, нереверсивный, без реле
ET006371 Контактор вакуумный КВТ-1,14-2,5/ 80 У3, 220В, 2з+2р, нереверсивный, без реле
ET006372 Контактор вакуумный КВТ-1,14-2,5/ 80 У3, 380В, 2з+2р, нереверсивный, без реле
ET006373 Контактор вакуумный КВТ-1,14-2,5/125 У3, 110В, 2з+2р, нереверсивный, без реле
ET006374 Контактор вакуумный КВТ-1,14-2,5/125 У3, 220В, 2з+2р, нереверсивный, без реле
ET006375 Контактор вакуумный КВТ-1,14-2,5/125 У3, 380В, 2з+2р, нереверсивный, без реле
ET557375 Контактор вакуумный КВТ-1,14-2,5/160 У3, 110В, 2з+2р, нереверсивный, без реле
ET557366 Контактор вакуумный КВТ-1,14-2,5/160 У3, 220В, 2з+2р, нереверсивный, без реле
ET557367 Контактор вакуумный КВТ-1,14-2,5/160 У3, 380В, 2з+2р, нереверсивный, без реле
ET557376 Контактор вакуумный КВТ-1,14-2,5/250 У3, 110В, 4з+4р, нереверсивный, без реле
ET557368 Контактор вакуумный КВТ-1,14-2,5/250 У3, 220В, 4з+4р, нереверсивный, без реле
ET557369 Контактор вакуумный КВТ-1,14-2,5/250 У3, 380В, 4з+4р, нереверсивный, без реле
ET557377 Контактор вакуумный КВТ-1,14-4/400 У3, 110В, 4з+4р, нереверсивный, без реле
ET557370 Контактор вакуумный КВТ-1,14-4/400 У3, 220В, 4з+4р, нереверсивный, без реле
ET557371 Контактор вакуумный КВТ-1,14-4/400 У3, 380В, 4з+4р, нереверсивный, без реле
ET006376 Контактор вакуумный КВТ-1,14-5/1000 У3, 110В, 4з+4р, нереверсивный, без реле
ET006377 Контактор вакуумный КВТ-1,14-5/1000 У3, 220В, 4з+4р, нереверсивный, без реле
ET006378 Контактор вакуумный КВТ-1,14-5/1000 У3, 380В, 4з+4р, нереверсивный, без реле
ET006379 Контактор вакуумный КВТ-1,14-5/1250 У3, 110В, 4з+4р, нереверсивный, без реле
ET006380 Контактор вакуумный КВТ-1,14-5/1250 У3, 220В, 4з+4р, нереверсивный, без реле
ET006381 Контактор вакуумный КВТ-1,14-5/1250 У3, 380В, 4з+4р, нереверсивный, без реле
ET557374 Контактор вакуумный КВТ-1,14-5/630 У3, 110В, 3з+3р, нереверсивный, без реле
ET557372 Контактор вакуумный КВТ-1,14-5/630 У3, 220В, 3з+3р, нереверсивный, без реле
ET557373 Контактор вакуумный КВТ-1,14-5/630 У3, 380В, 3з+3р, нереверсивный, без реле
ET006574 Контактор вакуумный КВТ(Р)-1,14-2,5/160 У3, 110В, 4з+4р, реверсивный, без реле
ET006570 Контактор вакуумный КВТ(Р)-1,14-2,5/160 У3, 220В, 4з+4р, реверсивный, без реле
ET006573 Контактор вакуумный КВТ(Р)-1,14-2,5/160 У3, 380В, 4з+4р, реверсивный, без реле
ET006577 Контактор вакуумный КВТ(Р)-1,14-2,5/250 У3, 110В, 8з+8р, реверсивный, без реле
ET006576 Контактор вакуумный КВТ(Р)-1,14-2,5/250 У3, 220В, 8з+8р, реверсивный, без реле
ET006575 Контактор вакуумный КВТ(Р)-1,14-2,5/250 У3, 380В, 8з+8р, реверсивный, без реле
ET006572 Контактор вакуумный КВТ(Р)-1,14-4/400 У3, 110В, 8з+8р, реверсивный, без реле
ET006578 Контактор вакуумный КВТ(Р)-1,14-4/400 У3, 220В, 8з+8р, реверсивный, без реле
ET006571 Контактор вакуумный КВТ(Р)-1,14-4/400 У3, 380В, 8з+8р, реверсивный, без реле
Структура условного обозначения:
КВТ (Р) - 1,14 - 2,5 / 400 У3
1-КВТ - Контактор Вакуумный Трехполюсный.
2- при отсутствии обозначения - не реверсивный;
с (Р) - реверсивный.
3- 1,14 - номинальное напряжениев киловольтах, кВ.
4- 2,5 - номинальный ток отключения в килоамперах, кА.
5- 400 - номинальный переменный рабочий ток главной цепи в амперах, А.
6- У3 - климатическое исполнение (У) и категория размещения (3) по ГОСТ 15150-69.
Артикулы и изделия:
ET006367 Контактор вакуумный КВТ-1,14-2,5/ 63 У3, 110В, 2з+2р, нереверсивный, без реле
ET006368 Контактор вакуумный КВТ-1,14-2,5/ 63 У3, 220В, 2з+2р, нереверсивный, без реле
ET006369 Контактор вакуумный КВТ-1,14-2,5/ 63 У3, 380В, 2з+2р, нереверсивный, без реле
ET006370 Контактор вакуумный КВТ-1,14-2,5/ 80 У3, 110В, 2з+2р, нереверсивный, без реле
ET006371 Контактор вакуумный КВТ-1,14-2,5/ 80 У3, 220В, 2з+2р, нереверсивный, без реле
ET006372 Контактор вакуумный КВТ-1,14-2,5/ 80 У3, 380В, 2з+2р, нереверсивный, без реле
ET006373 Контактор вакуумный КВТ-1,14-2,5/125 У3, 110В, 2з+2р, нереверсивный, без реле
ET006374 Контактор вакуумный КВТ-1,14-2,5/125 У3, 220В, 2з+2р, нереверсивный, без реле
ET006375 Контактор вакуумный КВТ-1,14-2,5/125 У3, 380В, 2з+2р, нереверсивный, без реле
ET557375 Контактор вакуумный КВТ-1,14-2,5/160 У3, 110В, 2з+2р, нереверсивный, без реле
ET557366 Контактор вакуумный КВТ-1,14-2,5/160 У3, 220В, 2з+2р, нереверсивный, без реле
ET557367 Контактор вакуумный КВТ-1,14-2,5/160 У3, 380В, 2з+2р, нереверсивный, без реле
ET557376 Контактор вакуумный КВТ-1,14-2,5/250 У3, 110В, 4з+4р, нереверсивный, без реле
ET557368 Контактор вакуумный КВТ-1,14-2,5/250 У3, 220В, 4з+4р, нереверсивный, без реле
ET557369 Контактор вакуумный КВТ-1,14-2,5/250 У3, 380В, 4з+4р, нереверсивный, без реле
ET557377 Контактор вакуумный КВТ-1,14-4/400 У3, 110В, 4з+4р, нереверсивный, без реле
ET557370 Контактор вакуумный КВТ-1,14-4/400 У3, 220В, 4з+4р, нереверсивный, без реле
ET557371 Контактор вакуумный КВТ-1,14-4/400 У3, 380В, 4з+4р, нереверсивный, без реле
ET006376 Контактор вакуумный КВТ-1,14-5/1000 У3, 110В, 4з+4р, нереверсивный, без реле
ET006377 Контактор вакуумный КВТ-1,14-5/1000 У3, 220В, 4з+4р, нереверсивный, без реле
ET006378 Контактор вакуумный КВТ-1,14-5/1000 У3, 380В, 4з+4р, нереверсивный, без реле
ET006379 Контактор вакуумный КВТ-1,14-5/1250 У3, 110В, 4з+4р, нереверсивный, без реле
ET006380 Контактор вакуумный КВТ-1,14-5/1250 У3, 220В, 4з+4р, нереверсивный, без реле
ET006381 Контактор вакуумный КВТ-1,14-5/1250 У3, 380В, 4з+4р, нереверсивный, без реле
ET557374 Контактор вакуумный КВТ-1,14-5/630 У3, 110В, 3з+3р, нереверсивный, без реле
ET557372 Контактор вакуумный КВТ-1,14-5/630 У3, 220В, 3з+3р, нереверсивный, без реле
ET557373 Контактор вакуумный КВТ-1,14-5/630 У3, 380В, 3з+3р, нереверсивный, без реле
ET006574 Контактор вакуумный КВТ(Р)-1,14-2,5/160 У3, 110В, 4з+4р, реверсивный, без реле
ET006570 Контактор вакуумный КВТ(Р)-1,14-2,5/160 У3, 220В, 4з+4р, реверсивный, без реле
ET006573 Контактор вакуумный КВТ(Р)-1,14-2,5/160 У3, 380В, 4з+4р, реверсивный, без реле
ET006577 Контактор вакуумный КВТ(Р)-1,14-2,5/250 У3, 110В, 8з+8р, реверсивный, без реле
ET006576 Контактор вакуумный КВТ(Р)-1,14-2,5/250 У3, 220В, 8з+8р, реверсивный, без реле
ET006575 Контактор вакуумный КВТ(Р)-1,14-2,5/250 У3, 380В, 8з+8р, реверсивный, без реле
ET006572 Контактор вакуумный КВТ(Р)-1,14-4/400 У3, 110В, 8з+8р, реверсивный, без реле
ET006578 Контактор вакуумный КВТ(Р)-1,14-4/400 У3, 220В, 8з+8р, реверсивный, без реле
ET006571 Контактор вакуумный КВТ(Р)-1,14-4/400 У3, 380В, 8з+8р, реверсивный, без реле
Номинальный ток
:
250А
Номинальное напряжение катушки (питания цепи) управления
:
110В AC
Номинальная отключающая способность
:
2,5 кА
Исполнение
:
Нереверсивное
Вес
:
15.64
15 437.10 руб.
Быстрый просмотр
Контакторы серии NC1 предназначены для применения в сетях переменного тока частотой 50/60Гц напряжением до 690В и номинальным током до 95А для частых пусков и управления двигателями переменного тока. Контакторы могут быть объединены с соответствующим тепловым реле для создания электромагнитного пускателя защиты цепей от токов перегрузки. Механическая блокировка позволяет преобразовать два отдельных контактора в единый реверсивный. Для специальных применений контакторы переменного тока серии NC1 могут комплектоваться катушкой управления постоянного тока.
Количество полюсов:4;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:84x129x116;
Номинальный ток, А:50;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:4;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:22;
Механическая износостойкость, циклов:800000;
Электрическая износостойкость, циклов:60000;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:230;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Управляющее напряжение: втягивание, %:85-110;
Управляющее напряжение: размыкание, %:20-75.
Количество полюсов:4;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:84x129x116;
Номинальный ток, А:50;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:4;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:22;
Механическая износостойкость, циклов:800000;
Электрическая износостойкость, циклов:60000;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:230;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Управляющее напряжение: втягивание, %:85-110;
Управляющее напряжение: размыкание, %:20-75.
Номинальный ток
:
50А
Номинальное напряжение катушки (питания цепи) управления
:
230В AC
Количество и вид контактов
:
4НО (4P)
Исполнение
:
Нереверсивное
Производитель
:
CHINT
9 564.24 руб.
Быстрый просмотр
Контакторы Z-SCH - используются для коммутации однофазных или трехфазных нагрузок: освещения, электрического отопления, вентиляции, тепловых насосов, электрически управляемых ворот, жалюзи и т. д.
-Номинальное напряжение 440 В AC
- Категории применения: AC-1 неиндуктивная или малоиндуктивная нагрузка, AC-3 пуск и отключениие асинхронных электродвигателей с короткозамкнутым ротором
-Сечение подключаемых проводов 2,5-25 мм2
Артикулы и изделия:
248850 Модульный контактор 24В, 25А, 4НО
248851 Модульный контактор 24В, 25А, 4НО
120853 Модульный контактор, 1 полюс, 230В, 25А, 2НО
248846 Модульный контактор 230В, 25А, 3НО+1НЗ
248847 Модульный контактор 230В, 25А, 4НО
248848 Модульный контактор 230В, 25А, 4НЗ
248849 Модульный контактор 230В, 25А, 2НО+2НЗ
248852 Модульный контактор 230В, 40А, 4НО
248853 Модульный контактор 230В, 40А, 2НО+2НЗ
248854 Модульный контактор 230В, 40А, 3НО+1НЗ
248855 Модульный контактор 230В, 40А, 2НО
248856 Модульный контактор 230В, 63А, 4НО
248857 Модульный контактор 230В, 63А, 2НО+2НЗ
248858 Модульный контактор 230В, 63А, 3НО+1НЗ
248859 Модульный контактор 230В, 63А, 2НО
248862 Вспомогательный контакт контактора 1НО+1НЗ
-Номинальное напряжение 440 В AC
- Категории применения: AC-1 неиндуктивная или малоиндуктивная нагрузка, AC-3 пуск и отключениие асинхронных электродвигателей с короткозамкнутым ротором
-Сечение подключаемых проводов 2,5-25 мм2
Артикулы и изделия:
248850 Модульный контактор 24В, 25А, 4НО
248851 Модульный контактор 24В, 25А, 4НО
120853 Модульный контактор, 1 полюс, 230В, 25А, 2НО
248846 Модульный контактор 230В, 25А, 3НО+1НЗ
248847 Модульный контактор 230В, 25А, 4НО
248848 Модульный контактор 230В, 25А, 4НЗ
248849 Модульный контактор 230В, 25А, 2НО+2НЗ
248852 Модульный контактор 230В, 40А, 4НО
248853 Модульный контактор 230В, 40А, 2НО+2НЗ
248854 Модульный контактор 230В, 40А, 3НО+1НЗ
248855 Модульный контактор 230В, 40А, 2НО
248856 Модульный контактор 230В, 63А, 4НО
248857 Модульный контактор 230В, 63А, 2НО+2НЗ
248858 Модульный контактор 230В, 63А, 3НО+1НЗ
248859 Модульный контактор 230В, 63А, 2НО
248862 Вспомогательный контакт контактора 1НО+1НЗ
Номинальный ток
:
25А
Номинальное напряжение катушки (питания цепи) управления
:
230В AC
Количество и вид контактов
:
2НО+2НЗ (2з+2р)
Вес
:
0.22
С ручным управлением
:
нет
3 425 руб.
Быстрый просмотр
Контакторы серии NC1 предназначены для применения в сетях переменного тока частотой 50/60Гц напряжением до 690В и номинальным током до 95А для частых пусков и управления двигателями переменного тока. Контакторы могут быть объединены с соответствующим тепловым реле для создания электромагнитного пускателя защиты цепей от токов перегрузки. Механическая блокировка позволяет преобразовать два отдельных контактора в единый реверсивный. Для специальных применений контакторы переменного тока серии NC1 могут комплектоваться катушкой управления постоянного тока.
Количество полюсов:4;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:84x129x116;
Номинальный ток, А:65;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:4;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:30;
Механическая износостойкость, циклов:800000;
Электрическая износостойкость, циклов:60000;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:230;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Управляющее напряжение: втягивание, %:85-110;
Управляющее напряжение: размыкание, %:20-75.
Количество полюсов:4;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:84x129x116;
Номинальный ток, А:65;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:4;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:30;
Механическая износостойкость, циклов:800000;
Электрическая износостойкость, циклов:60000;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:230;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Управляющее напряжение: втягивание, %:85-110;
Управляющее напряжение: размыкание, %:20-75.
Номинальный ток
:
65А
Номинальное напряжение катушки (питания цепи) управления
:
230В AC
Количество и вид контактов
:
4НО (4P)
Исполнение
:
Нереверсивное
Производитель
:
CHINT
12 882.32 руб.
Быстрый просмотр
Модульный контактор серии NCH8-M с ручным управлением применяется в сетях с номинальным напряжением переменного тока 50/60 Гц до 400 В и номинальным током до 63 A. Он используется для дистанционно или ручного управления цепями категорий применения AC-7b и AC-7a (неиндуктивная нагрузка или нагрузка с малой индуктивностью / резистивные электропечи, бытовые приборы и аналогичные потребители).
Количество полюсов:2;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:18x86x73,5;
Номинальный ток, А:16;
Тип напряжения управления:AC;
Количество главных нормально разомкнутых (НО) контактов:2;
Количество главных нормально замкнутых (НЗ) контактов:0;
Степень загрязнения среды:2;
Механическая износостойкость, циклов:1000000;
Электрическая износостойкость, циклов:80000;
Стандарты:ГОСТ Р 51731;
Номинальное напряжение питания цепи управления, В:230;
Рабочая температура окружающей среды, °C:-25 ...+40;
Номинальное напряжение, В:230;
NCH8(M) - NCH8-M NCH8-M
Количество полюсов:2;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:18x86x73,5;
Номинальный ток, А:16;
Тип напряжения управления:AC;
Количество главных нормально разомкнутых (НО) контактов:2;
Количество главных нормально замкнутых (НЗ) контактов:0;
Степень загрязнения среды:2;
Механическая износостойкость, циклов:1000000;
Электрическая износостойкость, циклов:80000;
Стандарты:ГОСТ Р 51731;
Номинальное напряжение питания цепи управления, В:230;
Рабочая температура окружающей среды, °C:-25 ...+40;
Номинальное напряжение, В:230;
NCH8(M) - NCH8-M NCH8-M
Номинальный ток
:
16А
Номинальное напряжение катушки (питания цепи) управления
:
230В AC
Количество и вид контактов
:
2НО (2з)
С ручным управлением
:
да
Производитель
:
CHINT
4 403.98 руб.
Быстрый просмотр
Контакторы серии NC2 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 690В и номинальным током до 800А для частых пусков и управление двигателями переменного тока.
Номинальный рабочий ток контактора (Ie)AC-3: 800A.
Номинальное напряжение питания катушки управления Us: 380В 50Гц (переменный ток).
Вспомогательных контактов: без доп.контактов.
Количество главных контактов: 3НО.
Номинальное напряжение изоляции (Ui): 690В.
Исполнение: нереверсивное, горизонтальная установка.
Дополнительные аксессуары:
1.Катушки управления NC2;
2.Приставки выдержка времени F5;
3.Приставки доп.контакты F4;
Номинальный рабочий ток контактора (Ie)AC-3: 800A.
Номинальное напряжение питания катушки управления Us: 380В 50Гц (переменный ток).
Вспомогательных контактов: без доп.контактов.
Количество главных контактов: 3НО.
Номинальное напряжение изоляции (Ui): 690В.
Исполнение: нереверсивное, горизонтальная установка.
Дополнительные аксессуары:
1.Катушки управления NC2;
2.Приставки выдержка времени F5;
3.Приставки доп.контакты F4;
Номинальный ток
:
800А
Номинальное напряжение катушки (питания цепи) управления
:
380В AC
Количество и вид контактов
:
без доп. контактов
Исполнение
:
Нереверсивное
Производитель
:
CHINT
96 899.22 руб.
