Расцепители к автоматам – Страница 3

Расцепитель максимального напряжения OVT-X1 для автоматов NXB-63 (S/H) Chint - предназначен для аварийного отключения при недопустимом повышении напряжения электрической сети.
Расцепитель устанавливается с левой стороны выключателя.
При напряжении сети в пределах 85÷110% Ue расцепитель поддерживает надежную работу автоматического выключателя в течение продолжительного времени.
При повышении напряжения сети до 280 В (1 ± 5%) расцепитель должен сработать и вызвать отключение выключателя.
Номинальное напряжение питания цепи управления переменного тока, В:240;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Переменный ток (AC).

Расцепитель минимального/максимального напряжения OUVT-X3 для автоматов NXB-125 Chint - предназначен для аварийного отключения при недопустимом повышении/понижении напряжения электрической сети. Устанавливается с правой стороны выключателя.
При снижении напряжения контролируемой цепи ниже 35% Ue или увеличения до 95÷105% Uvo, расцепитель выдает сигнал на отключение автоматического выключателя.
При повышении напряжения контролируемой цепи более 35% Ue или более 105% Uvo, расцепитель предотвращает включение автоматического выключателя.
При нахождении напряжения питания в пределах от 85% Ue и до 95% Uvo, автоматический выключатель должен нормально отключаться.
Верхний предел напряжения контролируемой цепи должен быть меньше 110% Uvo.
Механический и электрический ресурс после сборки расцепителя с автоматическим выключателем составляет 4000 циклов, из которых по 500 циклов для отключения по перенапряжению и по пониженному напряжению и 3000 циклов для отключения размыкание/замыкание выключателя.
Номинальное напряжение питания цепи управления переменного тока, В:240;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Переменный ток (AC).

Независимый расцепитель S9 для автоматов серий NB1, NB8, NB1L Chint - предназначен для удаленного отключения автоматического выключателя. Устанавливается с левой стороны выключателя.
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Переменный ток (AC).

После присоединения модуля к механизму ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания). В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.
дистанционного отключения одно-, двух-, трех- или четырехполюсного автоматического выключателя серии ВА47.

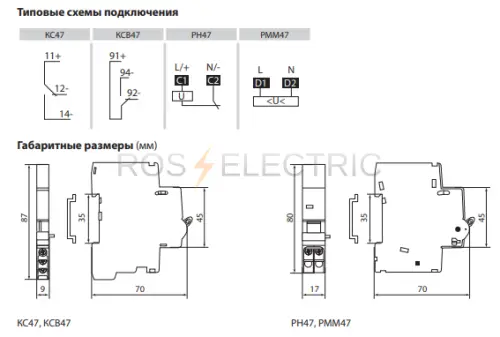

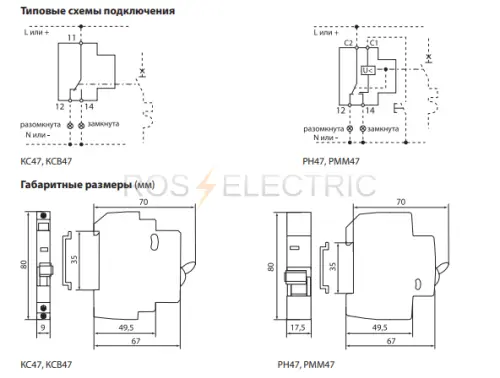

КС47, КСВ47, РН47, РММ47.
Заглушка для пломбировки ВА47-29 защищает от несанкционированного доступа (заглушка поставляется отдельно).
Для защиты от несанкционированного доступа к клеммным зажимам: ВА47-60; ВА47-60DC; ВА47-29; АД12/14
Переключение контактов КС47 происходит даже если рукоятка управления выключателя удерживается во взведенном положении.

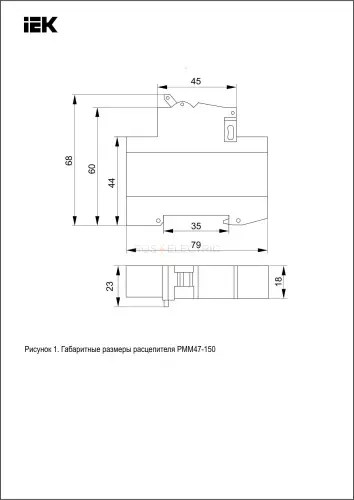

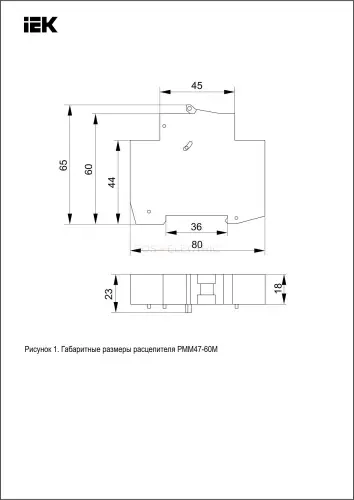

Расцепитель минимального и максимального напряжения РММ47 предназначен для подачи сигнала на отключение из-за крайне низкого или высокого напряжения.

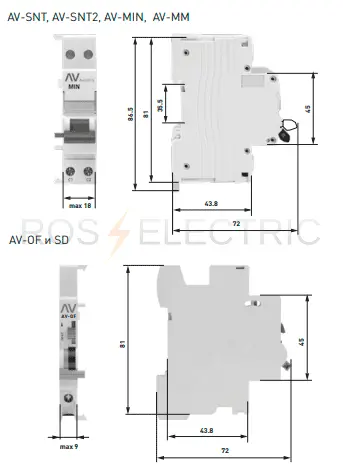

Расцепители независимые AV-SNT-2 предназначены для дистанционного отключения выключателей дифференциального тока DV и автоматических выключателей дифференциального тока DVA-6 (при подключении данных устройств рекомендуем обратиться в службу технической поддержки). AV-SNT-2 выполнены в габарите однополюсного автоматического выключателя AV.

Независимый расцепитель SHT-X3 для автоматов NXB-125 Chint - предназначен для удаленного отключения автоматического выключателя. Расцепитель устанавливается с левой стороны выключателя.
Номинальное напряжение питания цепи управления переменного тока, В:240…415;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Переменный ток (AC).

Предназначен для дистанционного отключения выключателей. Конструктивно представляет собой электромагнит, который через рычаг воздействует на механизм сброса свободного расцепления выключателей. В целях предотвращения выхода из строя катушки электромагнита из-за перегрева, управление им должно осуществляться в импульсном режиме.

Отключение тока при коротких замыканиях, перегрузке или обрыве фазы.
Проведение тока в нормальном режиме.
Оперативное включение и выключение нагрузки.

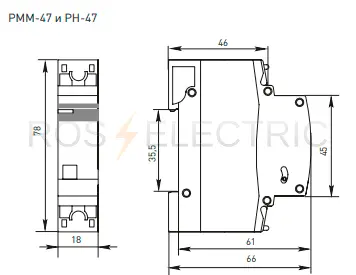

Расцепитель независимый РН47 предназначен для дистанционного отключения одно-, двух-, трех- или четырехполюсного автоматического выключателя серии ВА47.

Оперативное включение и выключение нагрузки.
Проведение тока в нормальном режиме.
Отключение тока при коротких замыканиях, перегрузке или обрыве фазы.

Расцепитель минимального/максимального напряжения OUVT-X1 для автоматов NXB-63 (S/H) Chint - предназначен для аварийного отключения при недопустимом повышении/понижении напряжения электрической сети. Устанавливается с правой стороны выключателя.
При снижении напряжения контролируемой цепи ниже 35% Ue или увеличения до 95÷105% Uvo, расцепитель выдает сигнал на отключение автоматического выключателя.
При повышении напряжения контролируемой цепи более 35% Ue или более 105% Uvo, расцепитель предотвращает включение автоматического выключателя.
При нахождении напряжения питания в пределах от 85% Ue и до 95% Uvo, автоматический выключатель должен нормально отключаться.
Верхний предел напряжения контролируемой цепи должен быть меньше 110% Uvo.
Механический и электрический ресурс после сборки расцепителя с автоматическим выключателем составляет 4000 циклов, из которых по 500 циклов для отключения по перенапряжению и по пониженному напряжению и 3000 циклов для отключения размыкание/замыкание выключателя.
Номинальное напряжение питания цепи управления переменного тока, В:240;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Переменный ток (AC);
Расцепители, катушки -

Независимый расцепитель SHT-X1 для автоматов NXB-63 (S/H) Chint - предназначен для удаленного отключения автоматического выключателя. Расцепитель устанавливается с левой стороны выключателя.
Номинальное напряжение питания цепи управления переменного тока, В:230…400;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Переменный ток (AC).

Позволяет выключать автоматические выключатели в случае, если электропитание понижается до 170 В или повышается свыше 270 В.

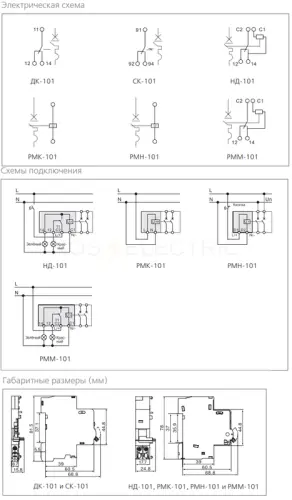

Расцепитель максимального/минимального напряжения РММ-101 для для серий ВА-101, ВА-103 NEW, ДИФ-101, ДИФ-101S, ДИФ-102, ДИФ-103 4,5кА NEW; предназначен для дистанционного отключения выключателя при повышении/снижении напряжения; ном. напряжение 220 В; порог восстановления - от 161 В до 280 В; потр.мощность 3,4 ВА;  ширина 18 мм; присоединение к аппарату слева.

NO-902-87 Независимый расцепитель для дистанционного отключения предназначен для дистанционного отключения одно-, двух-, трех- или четырехполюсного автоматического выключателя.

Отключение тока при коротких замыканиях, перегрузке или обрыве фазы.
Оперативное включение и выключение нагрузки.
Проведение тока в нормальном режиме.

Расцепитель независимый РН47-60M предназначен для дистанционного отключения одно-, двух-, трех- или четырехполюсного автоматического выключателя серии ВА47-60M.

Позволяет выключать автоматические выключатели в случае, если электропитание понижается до 170 В или повышается свыше 270 В.

Независимый расцепитель SHT-X1 для автоматов NXB-63 (S/H) Chint - предназначен для удаленного отключения автоматического выключателя. Расцепитель устанавливается с левой стороны выключателя.
Номинальное напряжение питания цепи управления переменного тока, В:24…48;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Переменный ток (AC).

Расцепитель независимый серии НД-101 DEKraft для серий ВА-101, ВА-103 NEW, ДИФ-101, ДИФ-101S, ДИФ-102, ДИФ-103 4,5кА NEW; предназначен для дистанционного отключения выключателя; ном.напряжение 220 В пер.тока; напряжение срабатывания 70-110% Un; ширина 18 мм; присоединение к аппарату слева.
