Типоразмер (обозначение размера)	Плоская
Модель/исполнение	Литиевый
Номин. напряжение	3 (В)
Обозначение по стандарту МЭК (IEC)	Прочее
Другие обозначения	4 G-13
Высота с учетом полюса (контактного вывода)	2.5 (мм)
Диаметр	20 (мм)
Подходит для взрывоопасных сред	Нет

Номин. выход. фазное напряжение	220 (В)
Предельно допуст. вход. линейное напряжение	140...270 (В)
Предельно допуст. вход. фазное напряжение	140...270 (В)
Рабочее вход. фазное напряжение	140...270 (В)
Рабочее вход. линейное напряжение	140...270 (В)
Номин. выход. линейное напряжение	220 (В)
Точность стабилизации в раб. диапазоне вход. напряжения (+/-)	8 (%)
Режим обходной цепи Байпас	Нет
Тип стабилизации	Релейный
Подходит для монтажа на стену	Да
Количество фаз	1
Вес	3.94 (кг)
Первичное напряжение	198 (В)
Вторичное напряжение	242 (В)
Номинальная мощность	1500 (ВА)
Ширина	207 (мм)
Высота	270 (мм)
Глубина	111 (мм)
Степень защиты (IP)	IP20

Номин. выход. фазное напряжение	220 (В)
Предельно допуст. вход. линейное напряжение	140...270 (В)
Предельно допуст. вход. фазное напряжение	140...270 (В)
Рабочее вход. фазное напряжение	140...270 (В)
Рабочее вход. линейное напряжение	140...270 (В)
Номин. выход. линейное напряжение	220 (В)
Точность стабилизации в раб. диапазоне вход. напряжения (+/-)	8 (%)
Режим обходной цепи Байпас	Нет
Тип стабилизации	Релейный
Подходит для монтажа на стену	Да
Количество фаз	1
Вес	2.1 (кг)
Первичное напряжение	198 (В)
Вторичное напряжение	242 (В)
Номинальная мощность	500 (ВА)
Ширина	207 (мм)
Высота	200 (мм)
Глубина	117 (мм)
Степень защиты (IP)	IP20

Номин. выход. фазное напряжение	220 (В)
Предельно допуст. вход. линейное напряжение	140...270 (В)
Предельно допуст. вход. фазное напряжение	140...270 (В)
Рабочее вход. фазное напряжение	140...270 (В)
Рабочее вход. линейное напряжение	140...270 (В)
Номин. выход. линейное напряжение	220 (В)
Точность стабилизации в раб. диапазоне вход. напряжения (+/-)	8 (%)
Режим обходной цепи Байпас	Нет
Тип стабилизации	Релейный
Подходит для монтажа на стену	Нет
Количество фаз	1
Вес	1.94 (кг)
Первичное напряжение	198 (В)
Вторичное напряжение	242 (В)
Номинальная мощность	500 (ВА)
Ширина	109 (мм)
Высота	156 (мм)
Глубина	223 (мм)
Степень защиты (IP)	IP20

Типоразмер (обозначение размера)	Дюймовочка
Количество элементов	2
Модель/исполнение	Щелочной марганцевый
Номин. напряжение	1.5 (В)
Обозначение по стандарту МЭК (IEC)	LR14
Другие обозначения	C/AM 2
Подходит для взрывоопасных сред	Нет

Батарейки щелочные мизинчиковые GENERICA AAA / LR03, 10+2 шт. в картонном боксе.
Батарейки Generica созданы с использованием широко распространённых технологий. Это позволило достичь идеального баланса между ценой и качеством.
Батарейки Generica производятся в соответствии с международным стандартом IEC и проходят контроль качества для каждой партии.
Батарейки подходят для использования в часах, игрушках, пультах, кухонных и напольных весах, фонарях, игровых консолях, компьютерных мышках, клавиатуре, счетчиках газа, воды, электрических щетках и других устройствах.
Соответствуют ГОСТ 12.2.007.12, ГОСТ 24721, ГОСТ Р МЭК 60086-1 (IEC 60086-1).

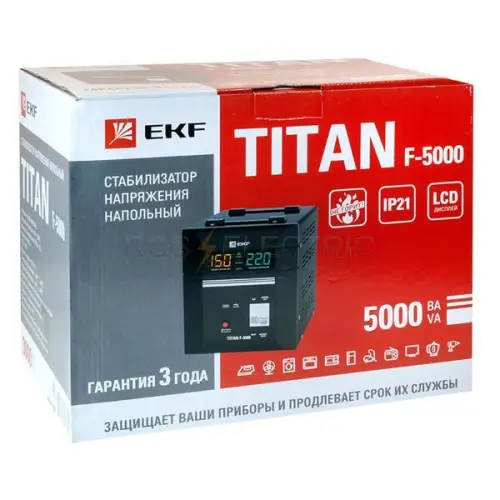

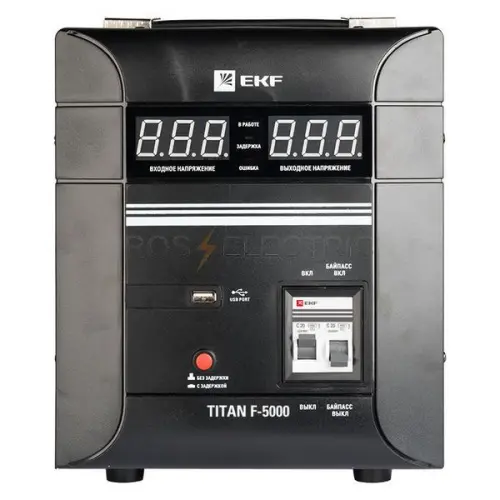

Стабилизатор переменного напряжения релейного типа Titan F ЭКФ -предназначен для стабильного питания нагрузок бытового и промышленного назначения 230 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности однофазным напряжением синусоидальной формы, с фильтрацией сетевых помех и без внесения искажений в его форму. При повышенном или пониженном напряжении устройство выравнивает его, благодаря чему оборудование можно бесперерывно эксплуатировать, не нанося ему вреда.

Стабилизаторы напряжения RUCELF - предназначены для поддержания стабильного напряжения для питания различных приборов.
Тип стабилизации: электромеханический
Диапазон стабилизации: 145-260 В
Рабочий диапазон:110-275 В
Точночть стабилизации: 3,5%
Мощность: 12 кВА
Габаритные размеры: 530х360х300 мм

Аккумуляторы никель-метеллогидридные цилиндрические (Ni-MH) предназначены для автономного питания бытовых и профессиональных приборов.
Применяются для питания: токовых клещей, мультиметров, магнитофонов, радиоуправляемых игружек, фонарей, пультов, настенных часов.
Рабочая температура: от -60 до +55 С.
Номинальное напряжение:1.2 В.
Емкость аккумулятора: 600 mAh
Типоразмер: ААА (10,5х44,5 мм ) мизинчиковый.

Типоразмер (обозначение размера)	Дисковая/кнопочная
Количество элементов	10
Модель/исполнение	Щелочной марганцевый
Номин. напряжение	1.5 (В)
Обозначение по стандарту МЭК (IEC)	Прочее
Высота с учетом полюса (контактного вывода)	2.15 (мм)
Диаметр	6.8 (мм)
Подходит для взрывоопасных сред	Нет

Типоразмер (обозначение размера)	Пальчиковая
Модель/исполнение	Солевая
Номин. напряжение	1.5 (В)
Обозначение по стандарту МЭК (IEC)	R6
Другие обозначения	AA/AM 3
Высота с учетом полюса (контактного вывода)	50.5 (мм)
Диаметр	14.5 (мм)
Подходит для взрывоопасных сред	Нет

Батарейка щелочная GENERICA Крона 9V / 6LR61, 1 шт. на блистере.
Батарейки Generica созданы с использованием широко распространённых технологий. Это позволило достичь идеального баланса между ценой и качеством.
Батарейки Generica производятся в соответствии с международным стандартом IEC и проходят контроль качества для каждой партии.
Батарея алкалиновая Крона (6F22, 1604D) подойдет для устройств, работающих при напряжении 9 В: пульты управления, радиоприемники, радиоуправляемые детские игрушки, мультиметры, сетевые тестеры, электрошокеры, дозиметры, навигаторы GPS, автономные пожарные извещатели, датчики дыма, датчики пожарной сигнализации, медицинские аппараты, ультразвуковые отпугиватели, тонометры, электрогитары, газонные светильники, металлоискатели.
Соответствует ГОСТ 12.2.007.12, ГОСТ 24721, ГОСТ Р МЭК 60086-1 (IEC 60086-1).

Аккумуляторы никель-метеллогидридные цилиндрические (Ni-MH) предназначены для автономного питания бытовых и профессиональных приборов.
Применяются для питания: токовых клещей, мультиметров, магнитофонов, радиоуправляемых игружек, фонарей, пультов, настенных часов.
Рабочая температура: от -60 до +55 С.
Номинальное напряжение:1.2 В.
Емкость аккумулятора: 1100 mAh
Типоразмер: ААА (10,5х44,5 мм ) мизинчиковый.

Номин. выход. фазное напряжение	220 (В)
Предельно допуст. вход. линейное напряжение	140...270 (В)
Предельно допуст. вход. фазное напряжение	140...270 (В)
Рабочее вход. фазное напряжение	140...270 (В)
Рабочее вход. линейное напряжение	140...270 (В)
Номин. выход. линейное напряжение	220 (В)
Точность стабилизации в раб. диапазоне вход. напряжения (+/-)	8 (%)
Режим обходной цепи Байпас	Да
Тип стабилизации	Релейный
Подходит для монтажа на стену	Нет
Количество фаз	1
Вес	9.66 (кг)
Первичное напряжение	198 (В)
Вторичное напряжение	242 (В)
Номинальная мощность	5000 (ВА)
Ширина	220 (мм)
Высота	243 (мм)
Глубина	347 (мм)
Степень защиты (IP)	IP20

Аккумуляторы никель-метеллогидридные цилиндрические (Ni-MH) предназначены для автономного питания бытовых и профессиональных приборов.
Применяются для питания: токовых клещей, мультиметров, магнитофонов, радиоуправляемых игружек, фонарей, пультов, настенных часов.
Рабочая температура: от -60 до +55 С.
Номинальное напряжение:1.2 В.
Емкость аккумулятора: 2700 mAh
Типоразмер: АА (14,5х50,5 мм ) пальчиковый.

Стабилизаторы напряжения СНИ1 (однофазные), СНИ3 (трехфазные) IEK предназначены для поддержания стабильного однофазного/трехфазного напряжения питания нагрузок бытового и промышленного назначения 220 В/3×220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности. Применяются для стабилизации напряжения при работе с высокочувствительной техникой на промышленных объектах, в медицинских организациях, телекоммуникационных компаниях, в малоэтажном жилищном строительстве, в жилищно коммунальном хозяйстве. Позволяют продлить срок эксплуатации систем освещения, компьютерного оборудования.
Высокая точность поддержания выходного напряжения в рабочем диапазоне входного напряжения –220 В ± 3%.
-Широкий диапазон рабочего входного напряжения:
для СНИ1 – 160÷250 В;
для СНИ3: 160÷250 В – фазное, 280÷430 В – линейное.
-Высокий КПД≥90%.
-Наличие четырех видов защит: от сверхтоков (перегрузки или короткого замыкания), от повышенного и пониженного выходного напряжения, от перегрева обмотки автотрансформатора.
-Стабилизатор не вносит искажений в синусоидальную форму выходного напряжения.
-Современное схемотехническое решение.
-Использование высококачественных защитных и коммутационных аппаратов IEK – авто матических выключателей серии ВА47 29, ВА47 100 и контакторов КМИ.
-Встроенные в корпус эргономичные ручки у малых габаритов стабилизаторов и колеса для перемещения у больших габаритов.
-Наличие в стандартной комплектации запасных частей предохранителей и токосъемных щеток автотрансформатора.
Выходная номинальная мощность Рном
при входном напряжении 220 В, кВА
-для СНИ1 -0,5; 1; 1,5;2; 3; 5;7; 10; 15
-для СНИ3 -3; 6; 7,5; 15; 20; 30
Диапазон рабочего входного напряжения Uвх, В
-для СНИ1 -160÷250
-для СНИ3 -фазное: 160÷250,линейное: 280÷430
Выходное напряжение Uвых, В
-для СНИ1 -220
-для СНИ3 -фазное: 220, линейное: 380
Точность поддержания выходного напряжения
в рабочем диапазоне входного напряжения, % ± 3
Предельный диапазон входного напряжения, В
-для СНИ1 -135÷275
-для СНИ3 -фазное: 135÷275, линейное: 235÷475
Напряжение срабатывания защиты от повышенного
выходного напряжения Uмакс, В, для СНИ1 - 246, для СНИ3 - 246 (по каждому из фазных напряжений)
Напряжение срабатывания защиты от пониженного
выходного напряжения Uмин, В , для СНИ1 -184, для СНИ3 - 184 (по каждому из фазных напряжений)
Срабатывание термозащиты при повышении температуры трансформатора, °С 105
Задержка включения выходного напряжения
стандартная 5 сек
длительная 5 мин
Эффективность (КПД), % ≥ 90
Время реакции, с < 1 (при изменении входного напряжения на ±10%)
Диапазон рабочих температур, °С -5÷+ 40
Климатическое исполнение и категория размещения по ГОСТ - УХЛ4
Принцип действия
Стабилизаторы СНИ относятся к электромеханическому типу стабилизаторов, обеспечивающих плавное регулирование выходного напряжения с высокой точностью его поддержания. После включения стабилизатора модуль управления анализирует величины входного и выходного напряжений и подает сигнал управления на электродвигатель, который перемещает токосъемную щетку по обмотке автотрансформатора. При этом
происходит плавное увеличение или уменьшение выходного напряжения до номинального значения 220 В.
Методика подбора стабилизатора напряжения СНИ*
При выборе стабилизатора напряжения (далее по тексту-стабилизатор) необходимо определить:
а) суммарную мощность подключаемой нагрузки с учетом пусковых токов устройств с электродвигателями (холодильники,насосы, кондиционеры)
Для определения суммарной мощности подключаемых устройств необходимо просуммировать максимальные мощности отдельных устройств. Мощность указывается в паспорте или инструкции по эксплуатации. Иногда мощность потребителя указывается в информации, расположенной на задней стенке прибора. Обычно в паспортах указывают номинальную мощность устройства, т.е. мощность в установившемся режиме работы. Однако устройства с электродвигателями при запуске потребляют большую мощность. Например, маломощная бытовая техника (холодильники, кондиционеры), работающая на основе электродвигателей, имеет пусковые мощности, превышающие номинальные в среднем в 2–3 раза, а среднемощные устройства с электродвигателями (насосы, станки и др.) – в 4–7 раз.
Поэтому при расчетах необходимо учитывать данное обстоятельство. Значение пусковой мощности должно быть указано в паспорте на оборудование. Если таких данных нет, то примерно рассчитать пусковую мощность можно по формуле:
ПУСКОВАЯ МОЩНОСТЬ = НОМИНАЛЬНАЯ МОЩНОСТЬ × 4.
При расчете суммарной мощности нагрузки необходимо различать полную и активную мощности устройств. Полная мощность указывается в ВА (Вольт ампер), активная – в Вт (Ватт). Полная мощность в ВА и активная мощность в Вт связаны между собой коэффициентом cosφ. Данный коэффициент указывается в пас порте на конкретное изделие. ПОЛНАЯ МОЩНОСТЬ = АКТИВНАЯ МОЩНОСТЬ / cosφ.
Для таких устройств, как лампы накаливания, утюги, электропечи, коэффициент cosφ = 1,0; у некоторых устройств, таких, как электродвигатели, cosφ = 0,6. Если коэффициент cosφ неизвестен, то для приблизительного расчета можно принять
cosφ = 0,75;
б) минимальное возможное фактическое напряжение в сети. Минимальное напряжение в сети замеряется в момент пиковых нагрузок на сеть. В случае если напряжение в сети выходит за пределы 220 В±22 В (допустимое предельное отклонение напряжения в сети), установленные ГОСТ, рекомендуется применение стабилизатора напряжения.
После получения значений суммарной мощности подключаемой нагрузки и минимального напряжения в сети можно переходить к выбору стабилизатора напряжения.
ВНИМАНИЕ!
1. Номинальная мощность стабилизатора СНИ соответствует входному напряжению 220 В. При снижении входного напряжения выходная мощность снижается.
2. Необходимо избегать длительной работы стабилизатора при напряжении Uвх меньше 160 В, т.к. в этом случае воз мож на перегрузка стабилизатора по току. При возникновении перегрузки по току произойдет срабатывание защиты и отключение стабилизатора.
3. Не допускается превышать длительность допустимых перегрузок.
Принимая во внимание вышеуказанные замечания, получаем:
МОЩНОСТЬ стабилизатора напряжения = СУММАРНАЯ МОЩНОСТЬ подключаемой НАГРУЗКИ × К,
где СУММАРНАЯ МОЩНОСТЬ выражена в ВА;
К – коэффициент запаса по мощности, учитывающий падение напряжения в сети.
По полученному расчетному значению мощности произво дится выбор стабилизатора из ассортимента стабилизаторов напряжения IEK. Мощность стабилизатора округляется в большую от расчетного значения сторону.
При выборе стабилизатора рекомендуется предусмотреть 20-30% ный запас по мощности. Этим обеспечивается облегченный режим работы стабилизатора и продлевается срок его службы.

Аккумуляторы никель-метеллогидридные цилиндрические (Ni-MH) предназначены для автономного питания бытовых и профессиональных приборов.
Применяются для питания: токовых клещей, мультиметров, магнитофонов, радиоуправляемых игружек, фонарей, пультов, настенных часов.
Рабочая температура: от -60 до +55 С.
Номинальное напряжение:1.2 В.
Емкость аккумулятора: 1500 mAh
Типоразмер: АА (14,5х50,5 мм ) пальчиковый.

Номин. выход. фазное напряжение	220 (В)
Предельно допуст. вход. линейное напряжение	140...270 (В)
Предельно допуст. вход. фазное напряжение	140...270 (В)
Рабочее вход. фазное напряжение	140...270 (В)
Рабочее вход. линейное напряжение	140...270 (В)
Номин. выход. линейное напряжение	220 (В)
Точность стабилизации в раб. диапазоне вход. напряжения (+/-)	8 (%)
Режим обходной цепи Байпас	Да
Тип стабилизации	Релейный
Подходит для монтажа на стену	Нет
Количество фаз	1
Вес	13.3 (кг)
Первичное напряжение	198 (В)
Вторичное напряжение	242 (В)
Номинальная мощность	8000 (ВА)
Ширина	220 (мм)
Высота	245 (мм)
Глубина	400 (мм)
Степень защиты (IP)	IP20

Номин. выход. фазное напряжение	220 (В)
Предельно допуст. вход. линейное напряжение	140...270 (В)
Предельно допуст. вход. фазное напряжение	140...270 (В)
Рабочее вход. фазное напряжение	140...270 (В)
Рабочее вход. линейное напряжение	140...270 (В)
Номин. выход. линейное напряжение	220 (В)
Точность стабилизации в раб. диапазоне вход. напряжения (+/-)	8 (%)
Режим обходной цепи Байпас	Нет
Тип стабилизации	Релейный
Подходит для монтажа на стену	Нет
Количество фаз	1
Вес	2.48 (кг)
Первичное напряжение	198 (В)
Вторичное напряжение	242 (В)
Номинальная мощность	1000 (ВА)
Ширина	109 (мм)
Высота	156 (мм)
Глубина	223 (мм)
Степень защиты (IP)	IP20

Аккумуляторы никель-метеллогидридные цилиндрические (Ni-MH) предназначены для автономного питания бытовых и профессиональных приборов.
Применяются для питания: токовых клещей, мультиметров, магнитофонов, радиоуправляемых игружек, фонарей, пультов, настенных часов.
Рабочая температура: от -60 до +55 С.
Номинальное напряжение:1.2 В.
Емкость аккумулятора: 2500 mAh
Типоразмер: АА (14,5х50,5 мм ) пальчиковый.
