Быстрый просмотр

Товарная категория:Боксы модульные распределительные;
Степень защиты IP:IP20;
Номинальное напряжение:400;
Длина изделия, мм:212;
Ширина изделия, мм:147,7;
Высота изделия, мм:104;

Производитель : STEKKER

Быстрый просмотр

Для монтажа учетно-распределительной аппаратуры
Для защиты персонала от поражения электрическим током при эксплуатации.
Для снятия показаний счетчика и контроля состояния модульного оборудования
Для установки оборудования, связанного с приемом, учетом и распределением электрической энергиинапряжением 230 В однофазного тока частотой 50 Гц

Производитель : TDM

Быстрый просмотр

Кабельный зажим из оцинкованной стали для крепления кабелей на монтажных траверсах, рейках и шин с контактом ЭМС.

Производитель : ESB/ELECTRIC STEEL BOX

Быстрый просмотр

Реверсивная дверь с четырёхточечным штанговым замком и обзорным стеклом предназначена для установки на фронтальную и/или тыльную часть корпуса ВРУ-pro. Закаленное стекло установлено за счет специального уплотнителя и удерживающих оцинкованных профилей, которые так же несут функцию усиления двери.

Производитель : ESB/ELECTRIC STEEL BOX

Быстрый просмотр

Дверь реверсивная одностворчатая глухая предназначена для установки на фронтальную и/или тыльную часть корпуса ВРУ-pro. Дверь оснащена усиливающей рамой с отверстиями для крепления кабельных каналов, а также четырёхточечным штанговым запирающим устройством и замком под ключ с двойной бородкой. Рекомендуем дополнительно приобретать комфортную поворотную ручку ВРУ-pro с цилиндровым механизмом.

Производитель : ESB/ELECTRIC STEEL BOX

Быстрый просмотр

Корпус с монтажной панелью ЩМП-pro предназначен для сборки электрощитов управления, автоматизации и распределения до 630А. Позволяет производить монтаж модульного и силового оборудования и обеспечивает степень защиты IP66.

Материал (корпуса) : сталь

Тип крышки (дверцы) : глухая сплошная (без смотрового окна)

Высота

: 600мм

Ширина : 600 мм

Глубина : 250мм

Степень защиты IP : IP66

Производитель : ESB/ELECTRIC STEEL BOX

Быстрый просмотр

Торцевые заглушки EKF -предназначены для закрытия токоведущих частей последней клеммной колодки.

Производитель : EKF

Быстрый просмотр

Корпуса металлические серии ЩУ предназначены для дальнейшей сборки электрощитов учетно-распределительного типа, на основе счетчиков электроэнергии и модульной аппаратуры.

Степень защиты IP : IP54

Производитель : EKF

Быстрый просмотр

Шины медные гибкие изолированные (ШМГИ) EKF PROxima предназначены для распределения энергии и подключения аппаратов защиты.

Производитель : EKF

Быстрый просмотр

Предназначены для сборки разнообразных электрощитов: силовых, управления, автоматики и.т.д

Используются для монтажа аппаратуры как модульного, так и обычного исполнения. Сварной металлический корпус со съемной оцинкованной монтажной панелью. Дверца корпуса запирается на замок. Ключ замка имеет единый секрет. Корпуса со степенью защиты IP54 имеют на дверце уплотнение из двухкомпонентного герметика и пыле-влагонепроницаемый замок.

-Высокая антикоррозийная стойкость.

-Качественное наружное покрытие.

-Одинаковый секрет замка для всех устройств серии.

-В исполнении IP54 многогранный защитный желоб и уплотнение из вспененного полиуретана при открытии дверцы предотвращает попадание воды и грязи.

-Съемная задняя стенка и ножки на задней стенке в габаритах 16.6.4 и 16.8.4 значительно упрощает обслуживание, монтаж, установку

и повышают безопасность обслуживания шкафа электрооборудования.

Установка: навесной, напольный

Толщина металла 1,0–1,5 мм

Номинальный ток до 630 А

Тип покрытия порошковое, шагрень

Цвет RAL 7035, RAL 7032

Степень защиты IP31, IP54

Угол открытия двери 105°

Можно применять любые автоматы

Климатическое исполнение УХЛ3 для IP31, У2 для IP54

Устройства серии:

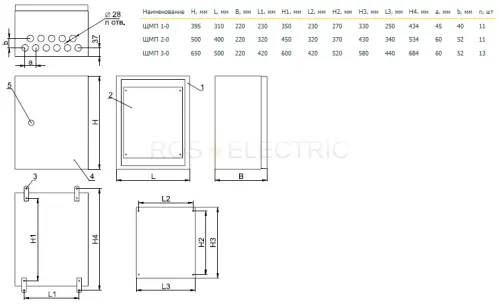

YKM40-01-31 Корпус металлический ЩМП-1-0 36 УХЛ3 IP31 395×310×220. Панель, мм: 330×250. Кол-во вводов: 3 отв. ∅31 мм (снизу).

YKM40-01-54 Корпус металлический ЩМП-1-0 74 У2 IP54 395×310×220.Панель: 330×250. 11 отв. ∅28 мм (снизу).

YKM41-01-31 Корпус металлический ЩМП-1-1 36 УХЛ3 IP31 395×310×150.Панель, мм: 330×250. Кол-во вводов: 3 отв. ∅31 мм (снизу).

YKM40-1664-31 Корпус металлический ЩМП-16.6.4-0 36 УХЛ3 IP31 1600×600×400. Цоколь: 100×600×400.1 отв. 404×178 мм (снизу).

YKM40-1664-54 Корпус металлический ЩМП-16.6.4-0 74 У2 IP54 1600×600×400.Цоколь: 100×600×400 1 отв. 404×178 мм (снизу).

YKM40-1684-31 Корпус металлический ЩМП-16.8.4-0 36 УХЛ3 IP31 1600×800×400. Цоколь: 100×800×400.1 отв. 604×178 мм (снизу).

YKM40-1684-54 Корпус металлический ЩМП-16.8.4-0 74 У2 IP54 1600×800×400.Цоколь: 100×800×400.1 отв. 604×178 мм (снизу).

YKM40-231-31 Корпус металлический ЩМП-2.3.1-0 36 УХЛ3 IP31 Корпус: 250×300×150. Панель: 180×230. 3 отв. ∅31 мм (снизу).

YKM40-231-54 Корпус металлический ЩМП-2.3.1-0 74 У2 IP54 250×300×150.Панель: 180×230.6 отв. ∅28 мм (снизу).

YKM40-02-31 Корпус металлический ЩМП-2-0 36 УХЛ3 IP31 500×400×220.Панель: 430×340 мм. 3 отв. ∅31 мм (снизу).

YKM40-02-54 Корпус металлический ЩМП-2-0 74 У2 IP54 500×400×220. Панель: 430×340.11 отв. ∅28 мм (снизу).

YKM41-02-31 Корпус металлический ЩМП-2-1 36 УХЛ3 IP31 500×400×150. Панель: 430×340 мм. 3 отв. ∅31 мм (снизу).

YKM40-321-31 Корпус металлический ЩМП-3.2.1-0 36 УХЛ3 IP31 300×210×150.Панель: 230×140.3 отв. ∅31 мм (снизу).

YKM40-321-54 Корпус металлический ЩМП-3.2.1-0 74 У2 IP54300×210×150.Панель: 230×140.6 отв. ∅28 мм (снизу).

YKM40-03-31 Корпус металлический ЩМП-3-0 36 УХЛ3 IP31 650×500×220.Панель: 580×440 мм. 3 отв. ∅31 мм (снизу).

YKM40-03-54 Корпус металлический ЩМП-3-0 74 У2 IP54 650×500×220. Панель: 580×440.14 отв. ∅28 мм (снизу).

YKM41-03-31 Корпус металлический ЩМП-3-1 36 УХЛ3 IP31 650×500×150. Панель: 580×440 мм. 3 отв. ∅31 мм (снизу).

YKM40-421-31 Корпус металлический ЩМП-4.2.1-0 36 УХЛ3 IP31 400×210×150. Панель: 330×140 мм. 3 отв. ∅31 мм (снизу).

YKM40-421-54 Корпус металлический ЩМП-4.2.1-0 74 У2 IP54 400×210×150.Панель: 330×140.6 отв. ∅28 мм (снизу).

YKM40-441-31 Корпус металлический ЩМП-4.4.1-0 36 УХЛ3 IP31 400×400×150. Панель: 330×330 мм. 3 отв. ∅31 мм (снизу).

YKM40-441-54 Корпус металлический ЩМП-4.4.1-0 74 У2 IP54 400×400×150.Панель: 330×330.6 отв. ∅28 мм (снизу).

YKM40-442-31 Корпус металлический ЩМП-4.4.2-0 36 УХЛ3 IP31 400×400×250. Панель: 330×330. 3 отв. ∅31 мм (снизу).

YKM40-442-54 Корпус металлический ЩМП-4.4.2-0 74 У2 IP54 400×400×250.Панель: 330×330.6 отв. ∅28 мм (снизу).

YKM40-461-31 Корпус металлический ЩМП-4.6.1-0 36 УХЛ3 IP31 400×600×150. Панель: 330×530. 3 отв. ∅31 мм (снизу).

YKM40-461-54 Корпус металлический ЩМП-4.6.1-0 74 У2 IP54 400×600×150. Панель: 330×530.6 отв. ∅28 мм (снизу).

YKM40-462-31 Корпус металлический ЩМП-4.6.2-0 36 УХЛ3 IP31 400×600×250. Панель: 330х330. 3 отв. ∅31 мм (снизу).

YKM40-462-54 Корпус металлический ЩМП-4.6.2-0 74 У2 IP54 400×600×250.Панель: 330×530.6 отв. ∅28 мм (снизу).

YKM40-04-31 Корпус металлический ЩМП-4-0 36 УХЛ3 IP31 800×650×250. Панель: 730х585 мм. 4 отв. ∅31 мм (снизу).

YKM40-04-54 Корпус металлический ЩМП-4-0 74 У2 IP54 800×650×250. Панель: 730×585.1 отв. 523×123 мм (снизу).

YKM40-05-31 Корпус металлический ЩМП-5-0 36 УХЛ3 IP31 1000×650×300. Панель: 930×585 мм.5 отв. ∅31 мм (снизу).

YKM40-05-54 Корпус металлический ЩМП-5-0 74 У2 IP54 1000×650×285.Панель: 930×585.1 отв. 523×123 мм (снизу).

YKM40-661-31 Корпус металлический ЩМП-6.6.1-0 36 УХЛ3 IP31 600×600×150. Панель: 530×530. 3 отв. ∅31 мм (снизу).

YKM40-661-54 Корпус металлический ЩМП-6.6.1-0 74 У2 IP54600×600×150.Панель: 530×530.6 отв. ∅28 мм(снизу).

YKM40-662-31 Корпус металлический ЩМП-6.6.2-0 36 УХЛ3 IP31 600×600×250. Панель: 330×330. 3 отв. ∅31 мм (снизу).

YKM40-662-54 Корпус металлический ЩМП-6.6.2-0 74 У2 IP54 600×600×250.Панель: 530×530.6 отв. ∅28 мм (снизу).

YKM40-06-31 Корпус металлический ЩМП-6-0 36 УХЛ3 IP31 1200×750×300. Панель: 1130×685 мм. 6 отв. ∅31 мм (снизу).

YKM40-06-54 Корпус металлический ЩМП-6-0 74 У2 IP54 1200×750×300.Панель: 1130×685.1 отв. 523×123 мм (снизу).

YKM40-07-31 Корпус металлический ЩМП-7-0 36 УХЛ3 IP31 1320×750×300. Панель: 1250×690 мм. 7 отв. ∅31 мм (снизу).

YKM40-07-54 Корпус металлический ЩМП-7-0 74 У2 IP54 1400×650×285.Панель: 1330×585.отв. 523х123 мм (снизу).

Материал (корпуса) : сталь

Тип крышки (дверцы) : глухая сплошная (без смотрового окна)

Высота

: 500мм

Ширина : 400 мм

Глубина : 220мм

Степень защиты IP : IP54

Вес : 9.85

Быстрый просмотр

Щиты распределительные ЩРН, ЩРВ предназначены для установки модульного оборудования. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях. Щиты имеют металлический сварной корпус. Позволяют разместить до 90 однополюсных автоматических выключателей ВА 47-63 марки EKF.
Вид установки — встраиваемый и навесной.
-Широкий ассортимент типоразмеров в серии.
-Высококачественное порошковое покрытие RAL-7035.
-Новая конструкция изделия предотвращает доступ ко всем токопроводящим элементам.
-Быстросъемная перенавешиваемая дверь.
-Соответствие требованием ПУЭ.
-Высокий уровень электробезопасности.
-До 90 полюсов.
-Комплектуется маркировочными наклейками.
-Бокс оборудован защитной панелью, предотвращающей поражение током в ходе эксплуатации.

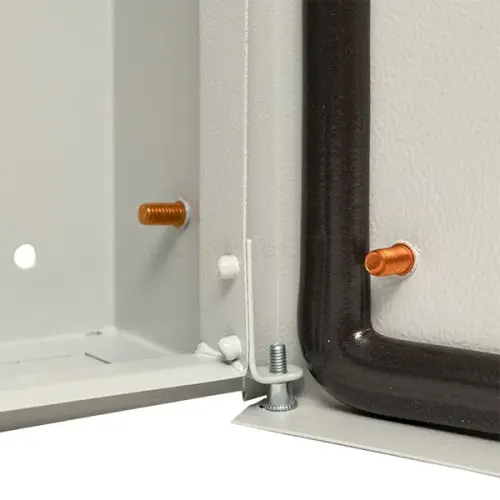

-Боксы производства EKF оборудованы обмедненной шпилькой заземления.
-Боксы могут быть использованы для навесного и частично утопленного монтажа.
-Защитный козырек боксов IP 54, предотвращает от попадания пыли, грязи и обледенения.

ЩРН-72 двухдверный IP31 480х565х120
ЩРН-90 IP31 480х680х120
ЩРН-12 IP 54 265х310х120
ЩРН-24 IP54 395х310х120
ЩРН-36 IP54(520х310х120) 520х310х120
ЩРН-48 IP54 620х310х120
ЩРН-9с шинами IP31 220х300х120
ЩРН-12с шинами IP31 220х300х120
ЩРН-24 с шинами IP31 350х300х120
ЩРВ-9 IP31 260х340х120
ЩРВ-12 IP31 260х340х120
ЩРВ-18М IP31 260х440х120
ЩРВ-18 IP31) 390х340х120
ЩРВ-24 IP31 390х340х120
ЩРВ-36 IP31 520х340х120
ЩРВ-48 IP31 650х340х120
ЩРВ-54 IP31 520х440х120
ЩРВ-72 двухдверный IP31 520х605х120

Комплектация
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 31 по ГОСТ 14254-96
- DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Замок с двумя ключами ,одинаковой степени секретности.
-Знаки электробезопасности с маркировочной таблицей.
-Паспорт качества.

Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 54
-DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Усиленный замок трехгранный с двумя ключами.
-Знаки электробезопасности с маркировочной таблицей.
-На контур двери нанесен уплотнительный состав из вспе- ненного полиуретана.
-Сальники.
- Паспорт качества.

Номинальное напряжение, В 240/415
Марка стали сталь 08пс ГОСТ 1050-88
Контактируемые среды
невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Количество вводов ∅30 3
Угол открытия дверей IP 31 120°
Угол открытия дверей IP 54 180°
Упаковка трехслойный листовой картон
Степень защиты по ГОСТ 14254 IP 31, IP 54
Климатическое исполнение УХЛ3 по ГОСТ 15150-69

Материал (корпуса) : сталь

Количество рядов : 1 ряд

Способ монтажа (установки) : навесной

Кол-во модулей : 24

Степень защиты IP : IP54

Производитель : EKF

Быстрый просмотр

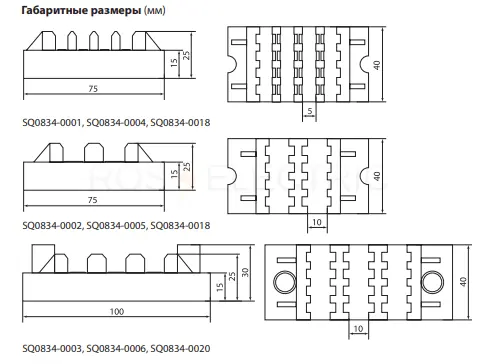

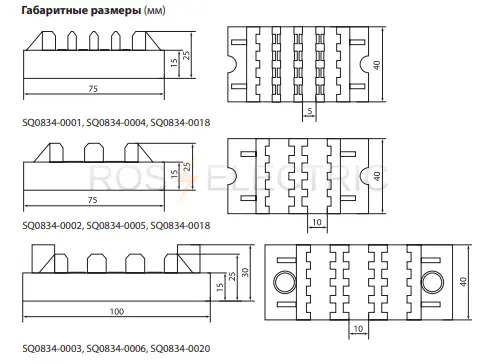

Система наборных шинодержателей НШД предназначена для фиксации проводников внутри щитового оборудования (шин медных и алюминиевых толщиной 5 и 10 мм).
Дополнительный комплект шинодержателей для нестандартных решений (арт. SQ0834-0018, SQ0834-0019, SQ0834-0020).

Производитель : TDM

Быстрый просмотр

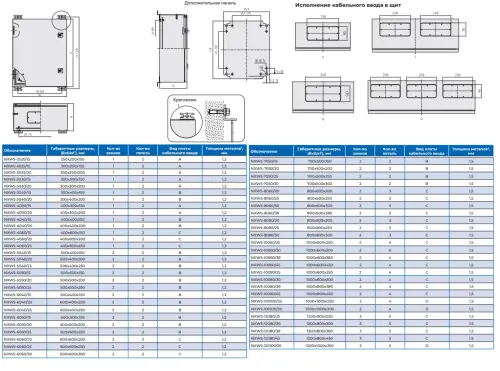

Щиты с монтажной панелью NXW5 предназначены для сборки электрических щитов, а также других систем ввода и распределения электроэнергии (к примеру, щитов управления и автоматизации). Отличительной чертой это серии является повышенный уровень пыле- и влагозащиты (степень защиты IP54; при необходимости она может быть усилена до IP65). Щиты оборудован платой кабельного ввода, запорным механизмом, кронштейнами для крепления на стену и болтами присоединения заземления.
Степень защиты (IP):IP54;
Частота, Гц:50...60;
Габаритные и установочные размеры щита (ШхВхГ), мм:400x600x200;
Максимальный трёхфазный вводный ток, А:250;
Номинальное напряжение, В:220...240 / 380...415;
Соответствие стандартам:МЭК 62244;
Количество дверей:1;
Способ монтажа:Навесной;

Материал (корпуса) : сталь

Тип крышки (дверцы) : глухая сплошная (без смотрового окна)

Высота

: 600мм

Ширина : 400 мм

Глубина : 200мм

Степень защиты IP : IP54

Производитель : CHINT

Снято с производства

Быстрый просмотр

Распределительные силовые шкафы предназначены для сборки распределительных устройств обеспечивающих функцию ввода и распределения электроэнергии, а также защиты сетей от токов перегрузки и короткого замыкания.
Вид установки — напольный.
Шкафы напольные вводно-распределительные объединяют в себе ассортимент крупногабаритных напольных шкафов, предназначенных для дальнейшей сборки устройств ввода и распределения электроэнергии. Шкафы позволяют собирать на своей базе любой вид НКУ; от вводно учетных НКУ до распределительных панелей.
Шкафы цельносварные.
Главное отличие данной серии шкафов — это их моноблочная цельносварная конструкция. Благодаря своей конструкции данные шкафы обладают повешенной жесткостью и надежностью. Шкафы в данной серии имеют степени защиты от IP 31 до IP 54.
Корпус ШРС выпускается в напольном исполнении. Моноблочная цельносварная конструкция шкафа обеспечивает повышенную жесткость и прочность. Толщина металла корпуса от 1,5 до 2 мм. Шкаф имеет проушины для перемещения на объекте с помощью строп и подъемного механизма что облегчает погрузку, выгрузку и установку.
Шкафы цельносварные имеют несколько модификаций. Простота конструкции, ее надежность и низкая стоимость — являются определяющими достоинствами шкафов этой серии.
Корпус ШРС-1 IP30 1600х700х300
Корпус ШРС-1 IP54 1600х700х300
Корпус ШРС-2 IP30 1600х500х300
Корпус ШРС-2 IP54 1600х500х300
Корпус ШРС-3 IP30 1700х700х400
Корпус ШРС-3 IP54 1700х700х400

Номинальное напряжение, В 240/415
Контактируемые среды невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Ввод кабеля снизу
Угол открытия дверей IP 30 не менее 95°
Угол открытия дверей IP 54 не менее 95°
Степень защиты IP IP 30, IP 54
Упаковка трехслойный листовой картон
Климатическое исполнение УХЛ4 по ГОСТ 15150-69

Комплектация
1. Цельносварной корпус с боковыми стенками, задней стенкой и дверью в комплекте.
2. Вертикальные направляющие для крепления монтажных панелей (приварены к корпусу).
3. Спецпланка ( перфорированная монтажная панель) — 5 шт.
4. Усиленный трехгранный, замок с двумя ключами.
5. Рейка заземления — 1 шт.
6. Паспорт качества.

Тип устройства (изделия) : ШРС-3 цельносварной

Высота

: 1700 мм

Ширина : 700мм

Глубина : 400мм

Степень защиты IP : IP54

Производитель : EKF

Быстрый просмотр

Щитки осветительные предназначены для приема и распределения электрической энергии в сетях трехфазного переменного тока напряжением 415/220 В, частотой 50 Гц с глухозаземленной нейтралью, а также защиты отходящих линий при перегрузках и коротких замыканиях. Номинальный ток расцепителей автоматических выключателей на вводе и отходящих линиях указывается при заказе.
Щитки осветительные изготавливаются в металлических и пластиковых боксах с порошковым покрытием, со степенью защиты IP 31. Щитки комплектуются DIN-рейками, автоматическими выключателями, шинами «N» и «PE». Сальники ввода, вывода и комплектность оговариваются отдельно, при заказе изделия.
Возможно изготовление любых осветительных щитов по схеме заказчика как в металлических, так и в пластиковых боксах.
Вид установки — навесной.
Преимущества
-Применение только сертифицированных материалов.
-Сборка, как в металлических, так и в пластиковых боксах.
-Степень защиты IP 31.
-Изготовление, как стандартных изделий, так и по схемам заказчика.

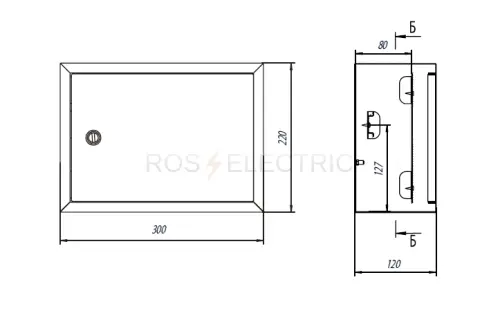

ОЩВ 6 (63/16A) 220х300х120

ОЩВ 6 (63/25A) 220х300х120

ОЩВ 6 (63/16A) пласт. бокс 210х310х100

ОЩВ 6 (63/25A) пласт. бокс 210х310х100

ОЩВ 6 (100/16A) 220х300х120

ОЩВ 6 (100/25A) 220х300х120

ОЩВ 9 (63/16A) 220х300х120

ОЩВ 9 (63/25A) 220х300х120

ОЩВ 12 (63/16A) 350х300х120

ОЩВ 12 (63/25A) 350х300х120

ОЩВ 12 (63/16A) пласт. бокс 220х365х101

ОЩВ 12 (63/25A) пласт. бокс 220х365х101

ОЩВ 12 (100/16A) 350х300х120

ОЩВ 12 (100/25A) 350х300х120

ОЩВ 18 (100/16A) 350х300х120

ОЩВ 18 (100/25A) 350х300х120

УОЩВ 6 (63/16A) 220х300х120

УОЩВ 6 (63/25A) 220х300х120

УОЩВ 6 (100/16A) 220х300х120

УОЩВ 6 (100/25A) 220х300х120

УОЩВ 12 (63/16A) 220х300х120

УОЩВ 12 (63/25A) 220х300х120

УОЩВ 12 (100A/16А) 220х300х120

УОЩВ 12 (100A/25А) 220х300х120-

Производитель : EKF

Вводной (главный) автомат : 100А

Количество отводящих групп (автоматов) : 12

Номинальный ток аппаратов (автоматов) групповых цепей : 25А

Быстрый просмотр

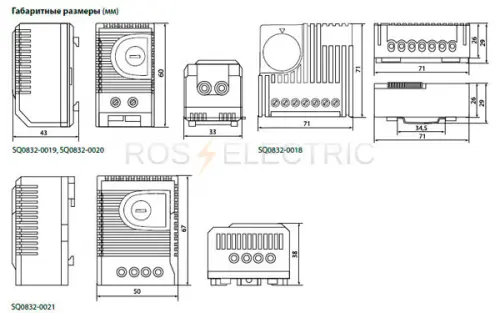

Термостаты ТДМ - предназначены для управления вентиляторами и нагревателями в шкафах и сборках с целью поддержания заданных параметров температуры.
Номинальное наряжение: 230/115/60/48/24 АС, 60/48/24 DC.
Мощность контактов, активная (индуктивная при cos.φ=0,6) нагрузка: нагрев 10 (4), охлаждение 5 (4) DC max. 30 Вт.
Устанавливаемая температура: от +5 до +60°С.
Контактная группа: 1NO/1NC (охлаждение, нагрев).
Крепление: на DIN-рейку.
Степень защиты: IP20.
Температура окружающей среды: от -45 до +40°C.

Количество и вид контактов : NO-охлаждение (замыкается при повышение температуры)

Диапазон регулировки (установки) температуры : +5…+60 °C

Производитель : TDM

Быстрый просмотр

Ящик с рубильником и предохранителями предназначены для нечастых коммутаций и защиты от токов короткого замыкания в цепях трехфазного переменного тока напряжением 400/230 В частотой 50 Гц. Внутри корпуса установлены выключатель разъединитель ВР-32И, три держателя предохранителей ДП- 33 с предохранителем ППНИ-33 (габарит 00С). Ввод и вывод кабелей предусматривается снизу.
Ручка управления выключателя-разъеди нителя ВР-32И выведена наружу.
Сварной корпус.
Уплотнение оси привода выключателя-разъединителя IP54
Дополнительный козырек корпуса предотвращает попадание грязи и воды при открытии дверцы.
Герметичное уплотнение из вспененного полиуретана защищает от проникновения влаги и пыли.
Вид установки навесной
Толщина металла, мм 1,0
Номинальное рабочее напряжение, В 400
Степень защиты IP54
Климатическое исполнение У1
Ввод проводников снизу
Цвет RAL7032
Класс защиты по ГОСТ Р МЭК 536-94 I
Вид системы заземления TN-S
Расшифровка обозначения:
ЯРП-400А 74 У1 IP54
ЯРП – ящик с рубильником и предохранителями
400А – номинальные токи ввода и отходящих линий
400 А
7 – тип покрытия – ППК/шагрень
4 – цвет краски RAL7032
У1 – климатическое исполнение по ГОСТ 15150
IP54 – степень защиты по ГОСТ 14254
Артикулы и изделия:
YARP-100-74-54 Ящик с рубильником и предохранителями ЯРП-100А 74 У1 380х240х150 IP54
YARP-250-74-54 Ящик с рубильником и предохранителями ЯРП-250А 74 У1 585х300х175 IP54
YARP-400-74-54 Ящик с рубильником и предохранителями ЯРП-400А 74 У1 665х325х190 IP54

Номинальный ток : 250А

Количество полюсов : 3P

Число направлений коммутации : на одно направление

Степень защиты IP : IP54

Исполнение : с плавкими вставками

Вес : 12.7

Быстрый просмотр

Применяется для сборки распределительных электрощитов с модульной аппаратурой, для ввода и распределения электроэнергии, для защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.

-Высокая антикоррозийная стойкость.

-Качественное наружное покрытие.

-Секрет замка единый для всех корпусов серии.

Технические характеристики

Установка: навесная и встраиваемая

Толщина металла корпуса 0,8–1,0 мм

Номинальный ток до 100 А

Тип покрытия порошковое, шагрень/глянец

Цвета: RAL 7032, RAL 7035, RAL 9016

Степень защиты

навесных – IP31, IP54

встраиваемых – IP31

Угол открытия двери 105°

Тип применяемых аппаратов модульные

Климатическое исполнение УХЛ3

Устройства и артикулы

MKM14-V-12-30-Z Корпус металлический ЩРв-12з-1 36 УХЛ3 IP31 275×320×120 Ниша: 230×275×125 по 1 отверстию 140×30 мм (сверху и снизу).

MKM13-V-12-30-Z Корпус металлический ЩРв-12з-1 38 УХЛ3 IP31 275×320×120 Ниша: 230×275×125 по 1 отверстию 140×30 мм (сверху и снизу).

MKM14-V-18-30-Z Корпус металлический ЩРв-18з-1 36 УХЛ3 IP31 275×450×120 Ниша: 230×405×125 по 1 отверстию 140×30 мм (сверху и снизу).

MKM13-V-18-30-Z Корпус металлический ЩРв-18з-1 38 УХЛ3 IP31 275×450×120 Ниша: 230×405×125 по 1 отверстию 140×30 мм (сверху и снизу).

MKM14-V-24-30-Z Корпус металлический ЩРв-24з-1 36 УХЛ3 IP31 405×320×120 Ниша: 360×275×125 по 1 отверстию 140×30 мм (сверху и снизу).

MKM13-V-24-30-Z Корпус металлический ЩРв-24з-1 38 УХЛ3 IP31 405×320×120 Ниша: 360×275×125 по 1 отверстию 140×30 мм (сверху и снизу).

MKM14-V-36-30-Z Корпус металлический ЩРв-36з-1 36 УХЛ3 IP31 550×320×120 Ниша: 505×275×125 по 1 отверстию 140×30 мм (сверху и снизу).

MKM13-V-36-30-Z Корпус металлический ЩРв-36з-1 38 УХЛ3 IP31 550×320×120 Ниша: 505×275×125 по 1 отверстию 140×30 мм (сверху и снизу).

MKM14-V-48-30-Z Корпус металлический ЩРв-48з-1 36 УХЛ3 IP31 630×320×120 Ниша: 585×275×125 по 1 отверстию 140×30 мм (сверху и снизу).

MKM14-V-54-30-Z Корпус металлический ЩРв-54з-1 36 УХЛ3 IP31 550×450×120 Ниша: 505×405×125 по 1 отверстию 140×30 мм (сверху и снизу).

MKM14-V-72-30-Z Корпус металлический ЩРв-72з-1 36 УХЛ3 IP31 550×610×120 Ниша: 505×565×125 по 2 отверстия 140×30 мм (сверху и снизу).

MKM11-N-12-54-Z Корпус металлический ЩРн-12з-0 74 У2 IP54 240×330×120 5 отверстий ∅20 мм (снизу).

MKM14-N-12-31-Z Корпус металлический ЩРн-12з-1 36 УХЛ3 IP31 265×310×120 3 отверстия ∅31 мм (снизу).

MKM13-N-12-31-Z Корпус металлический ЩРн-12з-1 38 УХЛ3 IP31 265×310×120 3 отверстия ∅31 мм (снизу).

MKM14-N-18-31-Z Корпус металлический ЩРн-18з-1 36 УХЛ3 IP31 265×440×120 3 отверстия ∅31 мм (снизу).

MKM13-N-18-31-Z Корпус металлический ЩРн-18з-1 38 УХЛ3 IP31 265×440×120 3 отверстия ∅31 мм (снизу).

MKM11-N-24-54-Z Корпус металлический ЩРн-24з-0 74 У2 IP54 410×330×120 5 отверстий ∅20 мм (снизу).

MKM14-N-24-31-Z Корпус металлический ЩРн-24з-1 36 УХЛ3 IP31 395×310×120 3 отверстия ∅31 мм (снизу).

MKM13-N-24-31-Z Корпус металлический ЩРн-24з-1 38 УХЛ3 IP31 395×310×120 3 отверстия ∅31 мм (снизу).

MKM11-N-36-54-Z Корпус металлический ЩРн-36з-0 74 У2 IP54 540×330×120 5 отверстий ∅20 мм (снизу).

MKM14-N-36-31-Z Корпус металлический ЩРн-36з-1 36 УХЛ3 IP31 540×310×120 3 отверстия ∅31 мм (снизу).

MKM13-N-36-31-Z Корпус металлический ЩРн-36з-1 38 УХЛ3 IP31 540×310×120 3 отверстия ∅31 мм (снизу).

MKM11-N-48-54-Z Корпус металлический ЩРн-48з-0 74 У2 IP54670×330×120 5 отверстий ∅20 мм (снизу).

MKM14-N-48-31-Z Корпус металлический ЩРн-48з-1 36 УХЛ3 IP31 620×310×120 3 отверстия ∅31 мм (снизу).

MKM14-N-54-31-Z Корпус металлический ЩРн-54з-1 36 УХЛ3 IP31 540×440×120 5 отверстий ∅31 мм (снизу).

MKM14-N-72-31-Z Корпус металлический ЩРн-72з-1 36 УХЛ3 IP31 540×600×120 6 отверстий ∅31 мм (снизу).

Под заказ поставляется (последняя цифра наименования 6 цвет-RAL 7035, 8 цвет – RAL 9016):

MKM13-V-48-30-Z Корпус металлический ЩРв-48з-1 38 УХЛ3 IP31 630х320х120 (ВхШхГ) ИЭК

MKM12-V-54-30-Z Корпус металлический ЩРв-54з-1 38 УХЛ3 IP31 550х450х120 (ВхШхГ) ИЭК

MKM12-V-72-30-Z Корпус металлический ЩРв-72з-1 38 УХЛ3 IP31 550х610х120 (ВхШхГ) ИЭК

MKM14-V-09-30-Z Корпус металлический ЩРв-9з-1 36 УХЛ3 IP31 550х610х120 (ВхШхГ) ИЭК

MKM13-V-09-30-Z Корпус металлический ЩРв-9з-1 38 УХЛ3 IP31 ИЭК

MKM13-N-48-31-Z Корпус металлический ЩРн-48з-1 38 УХЛ3 IP31 670х330х120 (ВхШхГ) ИЭК

MKM12-N-54-31-Z Корпус металлический ЩРн-54з-1 38 УХЛ3 IP31 540х440х120 (ВхШхГ) ИЭК

MKM12-N-72-31-Z Корпус металлический ЩРн-72з-1 38 УХЛ3 IP31 540х600х120 (ВхШхГ) ИЭК

MKM14-N-09-31-Z Корпус металлический ЩРн-9з-1 36 УХЛ3 IP31 ИЭК

MKM13-N-09-31-Z Корпус металлический ЩРн-9з-1 38 УХЛ3 IP31 ИЭК

Материал (корпуса) : сталь

Количество рядов : 1 ряд

Способ монтажа (установки) : встраиваемый

Кол-во модулей : 12

Степень защиты IP : IP31

Производитель : IEK

Быстрый просмотр

Предназначены для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением.

-Ударопрочный, самозатухающий АБС-пластик.

-Простой и быстрый монтаж – отверстия для крепления корпуса.

-Предварительно выштампованные вводы для введения кабелей со всех сторон.

-Универсальные винты, подходящие к любому типу отвертки.

-Наличие специального суппорта для шин N и PE из самозатухающего пластика при 960 °С.

-Увеличенное расстояние от DIN-рейки до задней стенки основания корпуса.

Вид установки навесной, встраиваемый

Степень защиты IP40

Класс защиты II

Материал корпуса АБС-пластик

Материал дверцы полистирол

Цвет корпуса RAL 9016

Количество рядов от 1 до 3

Количество модулей от 4 до 36

Номинальное напряжение, В до 400

Номинальная частота, Гц 50

Номинальный ток,А 63

Рабочая температура, °С –20÷+80

Ударная прочность IK05 (0,7 Дж)

ЩРН П 4 навесной.1 ряд, 4 модуля. Шины N и PE: 4×10 мм2

ЩРН П 6 навесной.1 ряд, 6 модулей. Шины N и PE: 6×10 мм2.

ЩРН П 8 навесной. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2.

ЩРН П 12 навесной. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.

ЩРН П 18 навесной.1 ряд, 18 модулей. Шины N и PE: 3×10 мм2;8×10 мм2 — 2 шт.

ЩРН П 24 навесной. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.

ЩРН П 36 навесной. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.

ЩРВ П 4 встраиваемый. 1 ряд, 4 модуля. Шины N и PE: 4×10 мм2

ЩРВ П 6 встраиваемый. 1 ряд, 6 модулей. Шины N и PE: 6×10 мм2

ЩРВ П 8 встраиваемый. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2

ЩРВ П 12 встраиваемый. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.

ЩРВ П 18 встраиваемый. 1 ряд, 18 модулей. Шины N и PE: 3×10 мм2; 8×10 мм2 — 2 шт.

ЩРВ П 24 встраиваемый. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.

ЩРВ П 36 встраиваемый. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.

Устройства и артикулы серии:

MKP12-V-12-40-10 Бокс ЩРВ-П-12 модулей встраиваемый пластик IP40IP30 222х280х92 (ВхШхГ) ИЭК

MKP12-V-18-40-10 Бокс ЩРВ-П-18 модулей встраиваемый пластик IP40 252х280х102 (ВхШхГ) ИЭК

MKP12-V-24-40-10 Бокс ЩРВ-П-24 модуля встраиваемый пластик IP40 345х300х102 (ВхШхГ) ИЭК

MKP12-V-36-40-05 Бокс ЩРВ-П-36 модулей встраиваемый пластик IP40 503х342х102 (ВхШхГ) ИЭК

MKP12-V-04-40-20 Бокс ЩРВ-П-4 модуля встраиваемый пластик IP40 222х136х92 (ВхШхГ) ИЭК

MKP12-V-06-40-20 Бокс ЩРВ-П-6 модулей встраиваемый пластик IP40 222х172х92 (ВхШхГ) ИЭК

MKP12-V-08-40-20 Бокс ЩРВ-П-8 модулей встраиваемый пластик IP40 222х208х92 (ВхШхГ) ИЭК

MKP12-N-12-40-10 Бокс ЩРН-П-12 модулей навесной пластик IP40 200х255х95 (ВхШхГ) ИЭК

MKP12-N-18-40-10 Бокс ЩРН-П-18 модулей навесной пластик IP40 220х365х100 (ВхШхГ) ИЭК

MKP12-N-24-40-10 Бокс ЩРН-П-24 модуля навесной пластик IP40 327х270х102 (ВхШхГ) ИЭК

MKP12-N-36-40-05 Бокс ЩРН-П-36 модулей навесн.пластик IP40 473х307х105 (ВхШхГ) ИЭК

MKP12-N-04-40-20 Бокс ЩРН-П-4 модуля навесной пластик IP40 200х112х92 (ВхШхГ) ИЭК

MKP12-N-06-40-20 Бокс ЩРН-П-6 модулей навесной пластик IP40 200х148х95 (ВхШхГ) ИЭК

MKP12-N-08-40-20 Бокс ЩРН-П-8 модулей навесной пластик IP40 200х184х95 (ВхШхГ) ИЭК

MKP22-V-12-40-12 Бокс ЩРВ-Пм-12 модулей встраиваемый пластик IP40 190х280х103 (ВхШхГ) ИЭК (12шт)

MKP22-V-16-40-10 Бокс ЩРВ-Пм-16 модулей встраиваемый пластик IP40 283х216х98 (ВхШхГ) ИЭК (10шт)

MKP22-V-24-40-08 Бокс ЩРВ-Пм-24 модулей встраиваемый пластик IP40 345х280х103 (ВхШхГ) ИЭК (8шт)

MKP22-V-36-40-06 Бокс ЩРВ-Пм-36 модулей встраиваемый пластик IP40 420х282х103 (ВхШхГ) ИЭК (6шт)

MKP22-V-06-40-24 Бокс ЩРВ-Пм-6 модулей встраиваемый пластик IP40 130х162х103 (ВхШхГ) ИЭК (24шт)

MKP22-V-09-40-16 Бокс ЩРВ-Пм-9 модулей встраиваемый пластик IP40 158х216х105 (ВхШхГ) ИЭК (16шт)

MKP22-N-12-40-12 Бокс ЩРН-Пм-12 модулей навесной пластик IP40 188х280х105 (ВхШхГ) ИЭК (12шт)

MKP22-N-16-40-10 Бокс ЩРН-Пм-16 модулей навесной пластик IP40 281х216х100 (ВхШхГ) ИЭК (10шт)

MKP22-N-24-40-08 Бокс ЩРН-Пм-24 модулей навесной пластик IP40 345х278х105 (ВхШхГ) ИЭК (8шт)

MKP22-N-36-40-06 Бокс ЩРН-Пм-36 модулей навесной пластик IP40 420х280х108 (ВхШхГ) ИЭК (6шт)

MKP22-N-06-40-24 Бокс ЩРН-Пм-6 модулей навесной пластик IP40 130х158х105 (ВхШхГ) ИЭК (24шт)

MKP22-N-09-40-16 Бокс ЩРН-Пм-9 модулей навесной пластик IP40 158х216х105 (ВхШхГ) ИЭК (16шт)

Материал (корпуса) : пластик

Количество рядов : 2 ряда

Способ монтажа (установки) : навесной

Кол-во модулей : 16

Степень защиты IP : IP40

Производитель : IEK

Быстрый просмотр

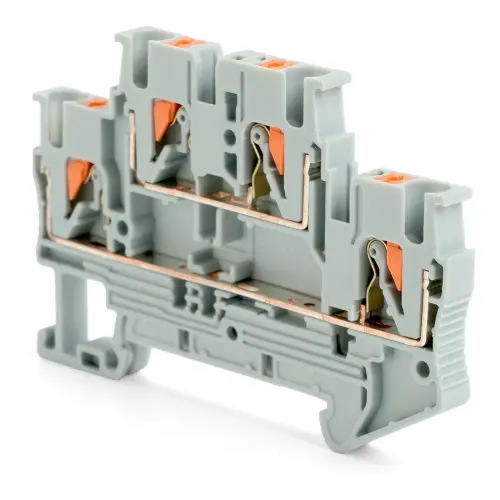

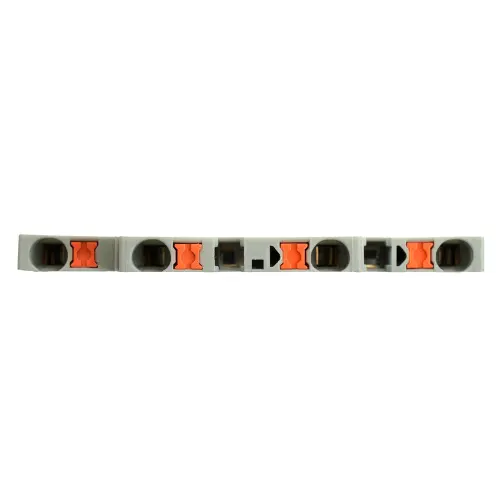

Товарная категория:ЗНИ (самозажимной);
Сечение жилы:0,14-2,5мм2;
Номинальный ток:22A;
Номинальное напряжение:800;
Тип клеммы:наборная пружинная;
Длина изделия, мм:68;
Толщина, мм:5,2;
Ширина изделия, мм:47;
Цвет:серый;
Высота изделия, мм:5,2;

Производитель : STEKKER

1 ... 18 19 20 21 22 ... 491

Главная Каталог 0 Корзина Контакты
