Корпуса типа КС1 IP54 предназначены для установки однофазного счетчика электроэнергии и модульных аппаратов (выключателей нагрузки, автоматических выключателей, выключателей дифференциального тока) в однофазных цепях переменного тока напряжением 230 В частотой 50 Гц. Корпус предназначен для установки в помещениях с повышенным содержанием пыли и влаги, на открытом воздухе (на столбах диаметром не более 320 мм, опорах).
-Окно для визуального доступа к показаниям счетчика
-В комплект входят пломбировочные винты
-Возможность установки счетчиков, на монтажную панель и на DIN-рейку
Монтажная панель с отверстиями под различные типоисполнения счетчиков
Вид установки навесной
Число фаз в групповых цепях для однофазных цепей
Класс защиты II
Диапазон рабочих температур, °С –25÷+40
Номинальное рабочее напряжение, 230 В
Номинальная частота, 50 Гц
Номинальное напряжение изоляции, 400 В
Номинальный ток цепи, 63 А
Степень защиты IP54
Установка до 3 однополюсных автоматов в корпус.
Управление рукояткой автоматического выключателя с помощью нажимного механизма взвода в корпусе, позволяющего включать автоматический выключатель, не открывая корпус.
Устройства:
MSP10-2-54 Корпус навесной для установки счетчика КС1 IP54
-Окно для визуального доступа к показаниям счетчика
-В комплект входят пломбировочные винты
-Возможность установки счетчиков, на монтажную панель и на DIN-рейку
Монтажная панель с отверстиями под различные типоисполнения счетчиков
Вид установки навесной
Число фаз в групповых цепях для однофазных цепей
Класс защиты II
Диапазон рабочих температур, °С –25÷+40
Номинальное рабочее напряжение, 230 В
Номинальная частота, 50 Гц
Номинальное напряжение изоляции, 400 В
Номинальный ток цепи, 63 А
Степень защиты IP54
Установка до 3 однополюсных автоматов в корпус.
Управление рукояткой автоматического выключателя с помощью нажимного механизма взвода в корпусе, позволяющего включать автоматический выключатель, не открывая корпус.
Устройства:
MSP10-2-54 Корпус навесной для установки счетчика КС1 IP54
Производитель
:
IEK
Тип крышки (дверцы)
:
со смотровым окном
Способ монтажа (установки)
:
навесной
Степень защиты IP
:
IP54
ЩУ — щиты учетные предназначены для ввода электроэнергии, установки в них средств учета энергопотребления, вводной модульной аппаратуры. Степень защиты IP 54 придает щитам обширное применение: жилые, административные, хозяйственные сооружения,гаражи, дачные участки. Щиты активно используются на границах энергоучета на малых предприятиях. Щиты представляют собой металлический сварной корпус с одной/двумя дверками оборудованными петлей для опломбировки и защитным козырьком. На контур двери щита нанесен уплотнительный состав из вспененного полиуретана. Монтажная панель (DIN рейка) позволяет установить однофазный (трехфазный) счетчик. Для снятия показания со счетчика в дверке установлено окно. Серия боксов с индексом «Э» специально разработана для установки электронных счетчиков. Эстетичность внешнего вида и защиту от коррозии придает высококачественное порошковое покрытие.
Вид установки — навесной.
-Возможность установки на улице.
-Защита дверки от дождя и снега.
-Возможность установки разных типов счетчиков.
-Возможность опломбировки.
-Эпоксидно-полиэфирное покрытие.
ЩУ-1 310х300х150 200х230
ЩУ-1/2 2-х дверный 310х300х160 200х230
ЩУ-2 310х420х150 200х340
ЩУ-3 505х300х190 250х208

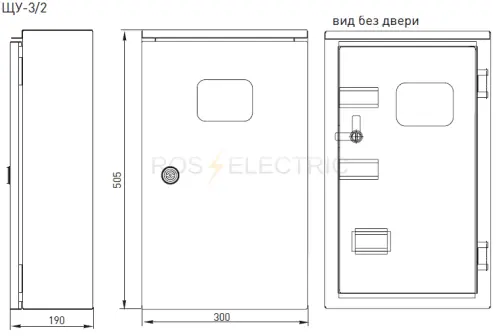

ЩУ-3/22-х дверный 505х300х190 355х252

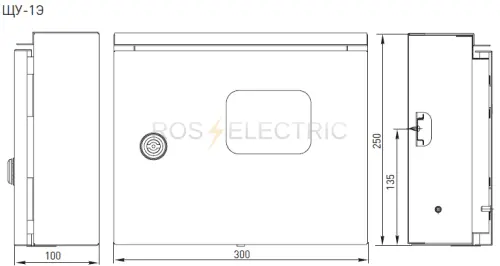

ЩУ-1Э 250х300х100 нет
-В боксах серии ЩУ, предусмотрена возможность опломбировки дверки.
-Защитный козырек боксов, предотвращает от попадания пыли, грязи и обледенения.
-Крепление бокса осуществляется как на плоскую поверхность стены так и к столбу (используя комплект крепления к столбу).
Номинальное напряжение, В 240/415
Марка стали сталь 1,2 пс ГОСТ 1050-88
Контактируемые среды невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковый, RAL 7035
Количество вводов ∅30 3, 2 полупробивных
Угол открытия дверей IP 54 120°
Степень защиты по ГОСТ 14254 IP 54
Упаковка трехслойный листовой картон
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
Комплектность
1. DIN-рейка для установки модульной коммутационной аппаратуры.
2. Поводок заземления закрепленный на шпильку ∅6 мм.
3. Усиленный замок трехгранный, с двумя ключами.
4. Знаки электробезопасности с маркировочной таблицей.
5. На контур двери нанесен уплотнительный состав из вспе-
ненного полиуретана.
6. Комплект для установки на стену (дюбель гвоздь), шайбы с
впресованной резиновой прокладкой.
7. Сальники.
8. Паспорт качества.
Вид установки — навесной.
-Возможность установки на улице.
-Защита дверки от дождя и снега.
-Возможность установки разных типов счетчиков.
-Возможность опломбировки.
-Эпоксидно-полиэфирное покрытие.
ЩУ-1 310х300х150 200х230
ЩУ-1/2 2-х дверный 310х300х160 200х230
ЩУ-2 310х420х150 200х340
ЩУ-3 505х300х190 250х208
ЩУ-3/22-х дверный 505х300х190 355х252
ЩУ-1Э 250х300х100 нет
-В боксах серии ЩУ, предусмотрена возможность опломбировки дверки.
-Защитный козырек боксов, предотвращает от попадания пыли, грязи и обледенения.
-Крепление бокса осуществляется как на плоскую поверхность стены так и к столбу (используя комплект крепления к столбу).
Номинальное напряжение, В 240/415
Марка стали сталь 1,2 пс ГОСТ 1050-88
Контактируемые среды невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковый, RAL 7035
Количество вводов ∅30 3, 2 полупробивных
Угол открытия дверей IP 54 120°
Степень защиты по ГОСТ 14254 IP 54
Упаковка трехслойный листовой картон
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
Комплектность
1. DIN-рейка для установки модульной коммутационной аппаратуры.
2. Поводок заземления закрепленный на шпильку ∅6 мм.
3. Усиленный замок трехгранный, с двумя ключами.
4. Знаки электробезопасности с маркировочной таблицей.
5. На контур двери нанесен уплотнительный состав из вспе-
ненного полиуретана.
6. Комплект для установки на стену (дюбель гвоздь), шайбы с
впресованной резиновой прокладкой.
7. Сальники.
8. Паспорт качества.
Производитель
:
EKF
Тип крышки (дверцы)
:
со смотровым окном
Способ монтажа (установки)
:
навесной
Степень защиты IP
:
IP54
Тип счетчика
:
3-фазный
Применяется для сборки вводно-учетных электрощитов с использованием модульных устройств, для ввода, учета электроэнергии в производственных и жилых помещениях.
-Высокая антикоррозийная стойкость.
-Качественное наружное покрытие.
-Малые габариты конструкции.
-Установка под открытым небом
Установка: навесной
Толщина металла 1,0 мм
Номинальный ток 50 А
Тип покрытия порошковое, шагрень
Цвет RAL 7032
Степень защиты IP54
Угол открытия двери 120°
Тип аппаратов модульные.
Климатическое исполнение У1
Устройства и артикулы серии:

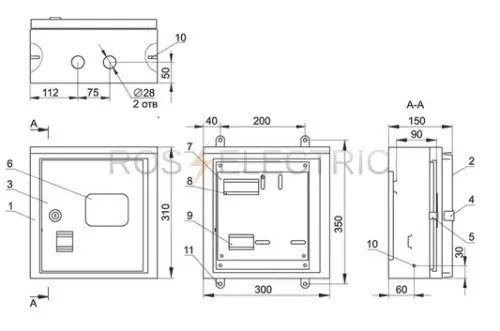

MKM51-N-01-54 Корпус металлический ЩУ 1/1-0 74 У1 IP54 310×300×150 2 отверстия ∅28 мм (снизу)
MKM51-N-04-54 Корпус металлический ЩУ 1/1-1 74 У1 IP54 310×300×150 2 отверстия ∅28 мм (снизу)

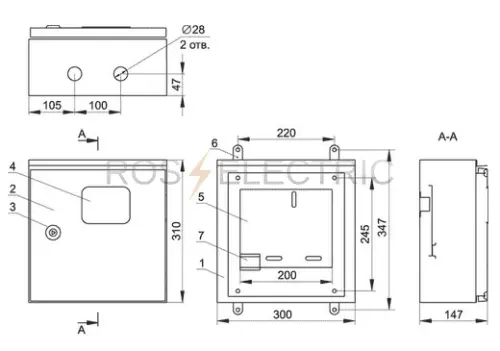

MKM51-N-02-54 Корпус металлический ЩУ 1/2-0 74 У1 IP54 310×420×150 2 отверстия ∅28 мм (снизу)
MKM51-N-09-54 Корпус металлический ЩУ 3/1-1 74 У1 IP54 445×400×150 2 отверстия ∅28 мм (снизу).

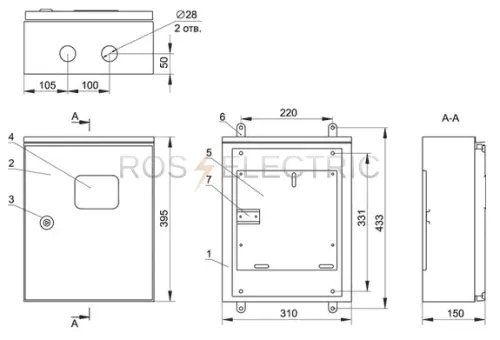

MKM51-N-03-54 Корпус металлический ЩУ-3/1-0 74 У1 IP54 395×310×150 3 отверстия ∅28 мм (снизу)
-Высокая антикоррозийная стойкость.
-Качественное наружное покрытие.
-Малые габариты конструкции.
-Установка под открытым небом
Установка: навесной
Толщина металла 1,0 мм
Номинальный ток 50 А
Тип покрытия порошковое, шагрень
Цвет RAL 7032
Степень защиты IP54
Угол открытия двери 120°
Тип аппаратов модульные.
Климатическое исполнение У1
Устройства и артикулы серии:
MKM51-N-01-54 Корпус металлический ЩУ 1/1-0 74 У1 IP54 310×300×150 2 отверстия ∅28 мм (снизу)
MKM51-N-04-54 Корпус металлический ЩУ 1/1-1 74 У1 IP54 310×300×150 2 отверстия ∅28 мм (снизу)
MKM51-N-02-54 Корпус металлический ЩУ 1/2-0 74 У1 IP54 310×420×150 2 отверстия ∅28 мм (снизу)
MKM51-N-09-54 Корпус металлический ЩУ 3/1-1 74 У1 IP54 445×400×150 2 отверстия ∅28 мм (снизу).
MKM51-N-03-54 Корпус металлический ЩУ-3/1-0 74 У1 IP54 395×310×150 3 отверстия ∅28 мм (снизу)
Производитель
:
IEK
Тип крышки (дверцы)
:
двойная со смотровым окном
Способ монтажа (установки)
:
навесной
Степень защиты IP
:
IP54
Вес
:
9
Тип счетчика
:
3-фазный
Применяется для сборки учетно-распределительных электрощитов с использованием модульных устройств, для ввода, учета и распределения электроэнергии, и защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
-Высокая антикоррозийная стойкость.
-Качественное наружное покрытие.
-Секрет замка единый для всех корпусов серии.
Установка: навесная и встраиваемая
Толщина металла 0,8–1 мм
Номинальный ток до 100 А
Покрытия корпуса: порошковое, шагрень/глянец
Цвета RAL 7035, RAL 9016,RAL 7032
Степень защиты:
навесных – IP31, IP54,
встраиваемых – IP31
Угол открытия двери 105°
Тип применяемых аппаратов модульные
Климатическое исполнение УХЛ3, У2 для IP54
Устройства и артикулы серии:
Встраиваемые:
MKM25-V-12-31-ZO Корпус металлический ЩУРв-1/12зо-1 36 УХЛ3 IP31 480×320×165 Ниша:435×275×170 по 1 отверстию 140×30 мм(сверху и снизу)
MKM23-V-12-31-ZO Корпус металлический ЩУРв-1/12зо-1 38 УХЛ3 IP31 480×320×165 Ниша:435×275×170 по 1 отверстию 140×30 мм(сверху и снизу)
MKM24-V-15-31-ZO Корпус металлический ЩУРв-1/15зо-1 36 УХЛ3 IP31 490×490×145 Ниша:445×445×150 по 2 отверстия 140×30 мм (сверху и снизу)
MKM23-V-15-31-ZO Корпус металлический ЩУРв-1/15зо-1 38 УХЛ3 IP31 490×490×145 Ниша:445×445×150 по 2 отверстия 140×30 мм (сверху и снизу)
MKM24-V-09-31-ZO Корпус металлический ЩУРв-1/9зо-1 36 УХЛ3 IP31 490×330×145 Ниша:445×285×150 по 1 отверстию 140×30 мм (сверху и снизу)
MKM25-V-09-31-ZO Корпус металлический ЩУРв-1/9зо-1 38 УХЛ3 IP31 490×330×145 Ниша:445×285×150 по 1 отверстию 140×30 мм (сверху и снизу)
MKM35-V-12-31-ZO Корпус металлический ЩУРв-3/12зо-1 36 УХЛ3 IP31 550×320×165 Ниша:505×275×170 по 1 отверстию 140×30 мм(сверху и снизу)
MKM33-V-12-31-ZO Корпус металлический ЩУРв-3/12зо-1 38 УХЛ3 IP31 550×320×165 Ниша:505×275×170 по 1 отверстию 140×30 мм(сверху и снизу)
MKM34-V-18-31-ZO Корпус металлический ЩУРв-3/18зо-1 36 УХЛ3 IP31 580×490×165 Ниша:535×445×170 по 2 отверстия 140×30 мм (сверху и снизу)
MKM33-V-18-31-ZO Корпус металлический ЩУРв-3/18зо-1 38 УХЛ3 IP31 580×490×165 Ниша:535×445×170 по 2 отверстия 140×30 мм (сверху и снизу)
MKM34-V-24-31-ZO Корпус металлический ЩУРв-3/24зо-1 36 УХЛ3 IP31 580×520×165 Ниша:535×475×170 по 2 отверстия 140×30 мм (сверху и снизу)
MKM33-V-24-31-ZO Корпус металлический ЩУРв-3/24зо-1 38 УХЛ3 IP31 580×520×165 Ниша:535×475×170 по 2 отверстия 140×30 мм (сверху и снизу)
MKM35-V-30-31-1-ZO Корпус металлический ЩУРв-3/30зо-1 36 УХЛ3 IP31 550×500×165 Ниша:505×455×170 по 1 отверстию 230×30 мм(сверху,снизу)
MKM33-V-30-31-ZO Корпус металлический ЩУРв-3/30зо-1 38 УХЛ3 IP31 550×500×165 Ниша:505×455×170 по 1 отверстию 230×30 мм(сверху,снизу)
MKM34-V-36-31-ZO Корпус металлический ЩУРв-3/36зо-1 36 УХЛ3 IP31 580×600×165 Ниша:535×555×170 по 2 отверстия 140×30 мм (сверху и снизу)
MKM33-V-36-31-ZO Корпус металлический ЩУРв-3/36зо-1 38 УХЛ3 IP31 580×600×165 Ниша:535×555×170 по 2 отверстия 140×30 мм (сверху и снизу)
MKM34-V-42-31-ZO Корпус металлический ЩУРв-3/42зо-1 36 УХЛ3 IP31 580×655×165 Ниша:535×610×170 по 2 отверстия 140×30 мм(сверху,снизу)
MKM33-V-42-31-ZO Корпус металлический ЩУРв-3/42зо-1 38 УХЛ3 IP31 580×655×165 Ниша:535×610×170 по 2 отверстия 140×30 мм(сверху,снизу)
MKM35-V-48-31-ZO Корпус металлический ЩУРв-3/48зо-1 36 УХЛ3 IP31 550×610×165 Ниша:505×565×170 по 1 отверстию 210×30 мм(сверху,снизу)
MKM33-V-48-31-ZO Корпус металлический ЩУРв-3/48зо-1 38 УХЛ3 IP31 550×610×165 Ниша:505×565×170 по 1 отверстию 210×30 мм(сверху,снизу)
MKM34-V-09-31-ZO Корпус металлический ЩУРв-3/9зо-1 36 УХЛ3 IP31 580×330×165 Ниша:535×285×170 по 1 отверстию 140×30 мм (сверху и снизу)
MKM33-V-09-31-ZO Корпус металлический ЩУРв-3/9зо-1 38 УХЛ3 IP31 580×330×165 Ниша:535×285×170 по 1 отверстию 140×30 мм (сверху и снизу)
Навесные:
MKM25-N-12-31-ZO Корпус металлический ЩУРн-1/12зо-1 36 УХЛ3 IP31 395×310×165 3 отверстия ∅28 мм (снизу)
MKM23-N-12-31-ZO Корпус металлический ЩУРн-1/12зо-1 38 УХЛ3 IP31 395×310×165 3 отверстия ∅28 мм (снизу)
MKM22-N-15-31-ZO Корпус металлический ЩУРн-1/15зо-1 36 УХЛ3 IP31 470×400×145 5 отверстий ∅28 мм (снизу)
MKM23-N-15-31-ZO Корпус металлический ЩУРн-1/15зо-1 38 УХЛ3 IP31 470×400×145 5 отверстий ∅28 мм (снизу)
MKM22-N-09-31-ZO Корпус металлический ЩУРн-1/9зо-1 36 УХЛ3 IP31 470×260×145 3 отверстия ∅28 мм (снизу)
MKM24-N-09-31-ZO Корпус металлический ЩУРн-1/9зо-1 38 УХЛ3 IP31 470×260×145 3 отверстия ∅28 мм (снизу)
MKM35-N-12-31-ZO Корпус металлический ЩУРн-3/12зо-1 36 УХЛ3 IP31 540×310×165 3 отверстия ∅28 мм (снизу)
MKM33-N-12-31-ZO Корпус металлический ЩУРн-3/12зо-1 38 УХЛ3 IP31 540×310×165 3 отверстия ∅28 мм (снизу)
MKM32-N-18-31-ZO Корпус металлический ЩУРн-3/18зо-1 36 УХЛ3 IP31 560×440×165 6 отверстий ∅28 мм (снизу)
MKM34-N-18-31-ZO Корпус металлический ЩУРн-3/18зо-1 38 УХЛ3 IP31 560×440×165 6 отверстий ∅28 мм (снизу)
MKM32-N-24-31-ZO Корпус металлический ЩУРн-3/24зо-1 36 УХЛ3 IP31 560×480×165 6 отверстий ∅28 мм (снизу)
MKM34-N-24-31-ZO Корпус металлический ЩУРн-3/24зо-1 38 УХЛ3 IP31 560×480×165 6 отверстий ∅28 мм (снизу)

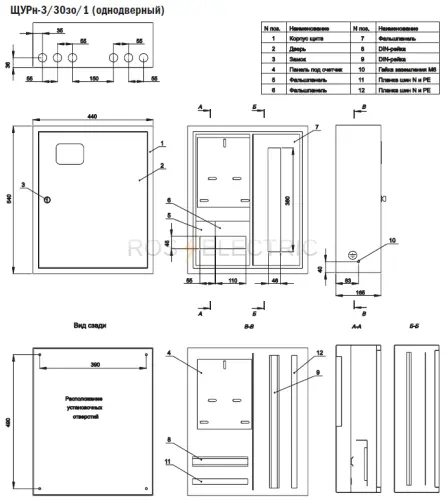

MKM35-N-30/1-1-31-ZO Корпус металлический ЩУРн-3/30зо/1-1 36 УХЛ3 IP31 540×440×165 6 отверстий ∅31 мм (снизу)
MKM35-N-30/1-31-ZO Корпус металлический ЩУРн-3/30зо/1-1 38 УХЛ3 IP31 540×440×165 6 отверстий ∅31 мм (снизу)
MKM35-N-30-1-31-ZO Корпус металлический ЩУРн-3/30зо-1 36 УХЛ3 IP31 540×490×165 5 отверстий ∅28 мм (снизу)
MKM35-N-30-31-ZO Корпус металлический ЩУРн-3/30зо-1 38 УХЛ3 IP31 540×490×165 5 отверстий ∅28 мм (снизу)
MKM32-N-36-31-ZO Корпус металлический ЩУРн-3/36зо-1 36 УХЛ3 IP31 560×550×1656 отверстий ∅28 мм (снизу)
MKM33-N-36-31-ZO Корпус металлический ЩУРн-3/36зо-1 38 УХЛ3 IP31 560×550×1656 отверстий ∅28 мм (снизу)
MKM32-N-42-31-ZO Корпус металлический ЩУРн-3/42зо-1 36 УХЛ3 IP31 560×600×165 6 отверстий ∅28 мм (снизу)
MKM33-N-42-31-ZO Корпус металлический ЩУРн-3/42зо-1 38 УХЛ3 IP31 560×600×165 6 отверстий ∅28 мм (снизу)
MKM35-N-48-31-ZO Корпус металлический ЩУРн-3/48зо-1 36 УХЛ3 IP31 540×600×165 6 отверстий ∅28 мм (снизу)
MKM33-N-48-31-ZO Корпус металлический ЩУРн-3/48зо-1 38 УХЛ3 IP31 540×600×165 6 отверстий ∅28 мм (снизу)
MKM32-N-09-31-ZO Корпус металлический ЩУРн-3/9зо-1 36 УХЛ3 IP31 540×290×165 3 отверстия ∅28 мм (снизу)
MKM34-N-09-31-ZO Корпус металлический ЩУРн-3/9зо-1 38 УХЛ3 IP31 540×290×165 3 отверстия ∅28 мм (снизу)
Типовые поставляются под заказ (различаются цветом корпуса):
MKM25-V-12-31-Z Корпус металлический ЩУРв-1/12з-1 36 УХЛ3 IP31 480х320х165 (ВхШхГ) ИЭК
MKM23-V-12-31-Z Корпус металлический ЩУРв-1/12з-1 38 УХЛ3 IP31 480х320х165 (ВхШхГ) ИЭК
MKM24-V-15-31-Z Корпус металлический ЩУРв-1/15з-1 36 УХЛ3 IP31 490х490х145 (ВхШхГ) ИЭК
MKM23-V-15-31-Z Корпус металлический ЩУРв-1/15з-1 38 УХЛ3 IP31 490х490х145 (ВхШхГ) ИЭК
MKM22-V-09-31-Z Корпус металлический ЩУРв-1/9з-1 36 УХЛ3 IP31 490х330х145 (ВхШхГ) ИЭК
MKM23-V-09-31-Z Корпус металлический ЩУРв-1/9з-1 38 УХЛ3 IP31 490х330х145 (ВхШхГ) ИЭК
MKM35-V-12-31-Z Корпус металлический ЩУРв-3/12з-1 36 УХЛ3 IP31 550х320х165 (ВхШхГ) ИЭК
MKM33-V-12-31-Z Корпус металлический ЩУРв-3/12з-1 38 УХЛ3 IP31 550х320х165 (ВхШхГ) ИЭК
MKM34-V-18-31-Z Корпус металлический ЩУРв-3/18з-1 36 УХЛ3 IP31 580х490х165 (ВхШхГ) ИЭК
MKM33-V-18-31-Z Корпус металлический ЩУРв-3/18з-1 38 УХЛ3 IP31 580х490х165 (ВхШхГ) ИЭК
MKM34-V-24-31-Z Корпус металлический ЩУРв-3/24з-1 36 УХЛ3 IP31 590х520х165 (ВхШхГ) ИЭК
MKM33-V-24-31-Z Корпус металлический ЩУРв-3/24з-1 38 УХЛ3 IP31 590х520х165 (ВхШхГ) ИЭК
MKM35-V-30-31-1-Z Корпус металлический ЩУРв-3/30з-1 36 УХЛ3 IP31 550х500х165 (ВхШхГ) ИЭК
MKM33-V-30-31-Z Корпус металлический ЩУРв-3/30з-1 38 УХЛ3 IP31 550х500х165 (ВхШхГ) ИЭК
MKM34-V-36-31-Z Корпус металлический ЩУРв-3/36з-1 36 УХЛ3 IP31 580х600х165 (ВхШхГ) ИЭК
MKM33-V-36-31-Z Корпус металлический ЩУРв-3/36з-1 38 УХЛ3 IP31 580х600х165 (ВхШхГ) ИЭК
MKM34-V-42-31-Z Корпус металлический ЩУРв-3/42з-1 36 УХЛ3 IP31 580х655х165 (ВхШхГ) ИЭК
MKM33-V-42-31-Z Корпус металлический ЩУРв-3/42з-1 38 УХЛ3 IP31 580х655х165 (ВхШхГ) ИЭК
MKM35-V-48-31-1-Z Корпус металлический ЩУРв-3/48з-1 36 УХЛ3 IP31 550х610х165 (ВхШхГ) ИЭК
MKM33-V-48-31-Z Корпус металлический ЩУРв-3/48з-1 38 УХЛ3 IP31 550х610х165 (ВхШхГ) ИЭК
MKM34-V-09-31-Z Корпус металлический ЩУРв-3/9з-1 36 УХЛ3 IP31 580х330х165 (ВхШхГ) ИЭК
MKM33-V-09-31-Z Корпус металлический ЩУРв-3/9з-1 38 УХЛ3 IP31 580х330х165 (ВхШхГ) ИЭК
MKM22-N-12-54-Z Корпус металлический ЩУРн-1/12з-0 74 У2 IP54 395x310x165 (ВхШхГ) ИЭК
MKM25-N-12-31-1-Z Корпус металлический ЩУРн-1/12з-1 36 УХЛ3 IP31 395x310x165 (ВхШхГ) ИЭК
MKM23-N-12-31-Z Корпус металлический ЩУРн-1/12з-1 38 УХЛ3 IP31 395x310x165 (ВхШхГ) ИЭК
MKM1-N-12-31-58-ZO Корпус металлический ЩУРн-1/12зо-1 58 УХЛ3 IP31 395x310x165 (ВхШхГ) ИЭК
MKM22-N-15-31-Z Корпус металлический ЩУРн-1/15з-1 36 УХЛ3 IP31 470х400х145 (ВхШхГ) ИЭК
MKM23-N-15-3
-Высокая антикоррозийная стойкость.
-Качественное наружное покрытие.
-Секрет замка единый для всех корпусов серии.
Установка: навесная и встраиваемая
Толщина металла 0,8–1 мм
Номинальный ток до 100 А
Покрытия корпуса: порошковое, шагрень/глянец
Цвета RAL 7035, RAL 9016,RAL 7032
Степень защиты:
навесных – IP31, IP54,
встраиваемых – IP31
Угол открытия двери 105°
Тип применяемых аппаратов модульные
Климатическое исполнение УХЛ3, У2 для IP54
Устройства и артикулы серии:
Встраиваемые:
MKM25-V-12-31-ZO Корпус металлический ЩУРв-1/12зо-1 36 УХЛ3 IP31 480×320×165 Ниша:435×275×170 по 1 отверстию 140×30 мм(сверху и снизу)
MKM23-V-12-31-ZO Корпус металлический ЩУРв-1/12зо-1 38 УХЛ3 IP31 480×320×165 Ниша:435×275×170 по 1 отверстию 140×30 мм(сверху и снизу)
MKM24-V-15-31-ZO Корпус металлический ЩУРв-1/15зо-1 36 УХЛ3 IP31 490×490×145 Ниша:445×445×150 по 2 отверстия 140×30 мм (сверху и снизу)
MKM23-V-15-31-ZO Корпус металлический ЩУРв-1/15зо-1 38 УХЛ3 IP31 490×490×145 Ниша:445×445×150 по 2 отверстия 140×30 мм (сверху и снизу)
MKM24-V-09-31-ZO Корпус металлический ЩУРв-1/9зо-1 36 УХЛ3 IP31 490×330×145 Ниша:445×285×150 по 1 отверстию 140×30 мм (сверху и снизу)
MKM25-V-09-31-ZO Корпус металлический ЩУРв-1/9зо-1 38 УХЛ3 IP31 490×330×145 Ниша:445×285×150 по 1 отверстию 140×30 мм (сверху и снизу)
MKM35-V-12-31-ZO Корпус металлический ЩУРв-3/12зо-1 36 УХЛ3 IP31 550×320×165 Ниша:505×275×170 по 1 отверстию 140×30 мм(сверху и снизу)
MKM33-V-12-31-ZO Корпус металлический ЩУРв-3/12зо-1 38 УХЛ3 IP31 550×320×165 Ниша:505×275×170 по 1 отверстию 140×30 мм(сверху и снизу)
MKM34-V-18-31-ZO Корпус металлический ЩУРв-3/18зо-1 36 УХЛ3 IP31 580×490×165 Ниша:535×445×170 по 2 отверстия 140×30 мм (сверху и снизу)
MKM33-V-18-31-ZO Корпус металлический ЩУРв-3/18зо-1 38 УХЛ3 IP31 580×490×165 Ниша:535×445×170 по 2 отверстия 140×30 мм (сверху и снизу)
MKM34-V-24-31-ZO Корпус металлический ЩУРв-3/24зо-1 36 УХЛ3 IP31 580×520×165 Ниша:535×475×170 по 2 отверстия 140×30 мм (сверху и снизу)
MKM33-V-24-31-ZO Корпус металлический ЩУРв-3/24зо-1 38 УХЛ3 IP31 580×520×165 Ниша:535×475×170 по 2 отверстия 140×30 мм (сверху и снизу)
MKM35-V-30-31-1-ZO Корпус металлический ЩУРв-3/30зо-1 36 УХЛ3 IP31 550×500×165 Ниша:505×455×170 по 1 отверстию 230×30 мм(сверху,снизу)
MKM33-V-30-31-ZO Корпус металлический ЩУРв-3/30зо-1 38 УХЛ3 IP31 550×500×165 Ниша:505×455×170 по 1 отверстию 230×30 мм(сверху,снизу)
MKM34-V-36-31-ZO Корпус металлический ЩУРв-3/36зо-1 36 УХЛ3 IP31 580×600×165 Ниша:535×555×170 по 2 отверстия 140×30 мм (сверху и снизу)
MKM33-V-36-31-ZO Корпус металлический ЩУРв-3/36зо-1 38 УХЛ3 IP31 580×600×165 Ниша:535×555×170 по 2 отверстия 140×30 мм (сверху и снизу)
MKM34-V-42-31-ZO Корпус металлический ЩУРв-3/42зо-1 36 УХЛ3 IP31 580×655×165 Ниша:535×610×170 по 2 отверстия 140×30 мм(сверху,снизу)
MKM33-V-42-31-ZO Корпус металлический ЩУРв-3/42зо-1 38 УХЛ3 IP31 580×655×165 Ниша:535×610×170 по 2 отверстия 140×30 мм(сверху,снизу)
MKM35-V-48-31-ZO Корпус металлический ЩУРв-3/48зо-1 36 УХЛ3 IP31 550×610×165 Ниша:505×565×170 по 1 отверстию 210×30 мм(сверху,снизу)
MKM33-V-48-31-ZO Корпус металлический ЩУРв-3/48зо-1 38 УХЛ3 IP31 550×610×165 Ниша:505×565×170 по 1 отверстию 210×30 мм(сверху,снизу)
MKM34-V-09-31-ZO Корпус металлический ЩУРв-3/9зо-1 36 УХЛ3 IP31 580×330×165 Ниша:535×285×170 по 1 отверстию 140×30 мм (сверху и снизу)
MKM33-V-09-31-ZO Корпус металлический ЩУРв-3/9зо-1 38 УХЛ3 IP31 580×330×165 Ниша:535×285×170 по 1 отверстию 140×30 мм (сверху и снизу)
Навесные:
MKM25-N-12-31-ZO Корпус металлический ЩУРн-1/12зо-1 36 УХЛ3 IP31 395×310×165 3 отверстия ∅28 мм (снизу)
MKM23-N-12-31-ZO Корпус металлический ЩУРн-1/12зо-1 38 УХЛ3 IP31 395×310×165 3 отверстия ∅28 мм (снизу)
MKM22-N-15-31-ZO Корпус металлический ЩУРн-1/15зо-1 36 УХЛ3 IP31 470×400×145 5 отверстий ∅28 мм (снизу)
MKM23-N-15-31-ZO Корпус металлический ЩУРн-1/15зо-1 38 УХЛ3 IP31 470×400×145 5 отверстий ∅28 мм (снизу)
MKM22-N-09-31-ZO Корпус металлический ЩУРн-1/9зо-1 36 УХЛ3 IP31 470×260×145 3 отверстия ∅28 мм (снизу)
MKM24-N-09-31-ZO Корпус металлический ЩУРн-1/9зо-1 38 УХЛ3 IP31 470×260×145 3 отверстия ∅28 мм (снизу)
MKM35-N-12-31-ZO Корпус металлический ЩУРн-3/12зо-1 36 УХЛ3 IP31 540×310×165 3 отверстия ∅28 мм (снизу)
MKM33-N-12-31-ZO Корпус металлический ЩУРн-3/12зо-1 38 УХЛ3 IP31 540×310×165 3 отверстия ∅28 мм (снизу)
MKM32-N-18-31-ZO Корпус металлический ЩУРн-3/18зо-1 36 УХЛ3 IP31 560×440×165 6 отверстий ∅28 мм (снизу)
MKM34-N-18-31-ZO Корпус металлический ЩУРн-3/18зо-1 38 УХЛ3 IP31 560×440×165 6 отверстий ∅28 мм (снизу)
MKM32-N-24-31-ZO Корпус металлический ЩУРн-3/24зо-1 36 УХЛ3 IP31 560×480×165 6 отверстий ∅28 мм (снизу)
MKM34-N-24-31-ZO Корпус металлический ЩУРн-3/24зо-1 38 УХЛ3 IP31 560×480×165 6 отверстий ∅28 мм (снизу)
MKM35-N-30/1-1-31-ZO Корпус металлический ЩУРн-3/30зо/1-1 36 УХЛ3 IP31 540×440×165 6 отверстий ∅31 мм (снизу)
MKM35-N-30/1-31-ZO Корпус металлический ЩУРн-3/30зо/1-1 38 УХЛ3 IP31 540×440×165 6 отверстий ∅31 мм (снизу)
MKM35-N-30-1-31-ZO Корпус металлический ЩУРн-3/30зо-1 36 УХЛ3 IP31 540×490×165 5 отверстий ∅28 мм (снизу)
MKM35-N-30-31-ZO Корпус металлический ЩУРн-3/30зо-1 38 УХЛ3 IP31 540×490×165 5 отверстий ∅28 мм (снизу)
MKM32-N-36-31-ZO Корпус металлический ЩУРн-3/36зо-1 36 УХЛ3 IP31 560×550×1656 отверстий ∅28 мм (снизу)
MKM33-N-36-31-ZO Корпус металлический ЩУРн-3/36зо-1 38 УХЛ3 IP31 560×550×1656 отверстий ∅28 мм (снизу)
MKM32-N-42-31-ZO Корпус металлический ЩУРн-3/42зо-1 36 УХЛ3 IP31 560×600×165 6 отверстий ∅28 мм (снизу)
MKM33-N-42-31-ZO Корпус металлический ЩУРн-3/42зо-1 38 УХЛ3 IP31 560×600×165 6 отверстий ∅28 мм (снизу)
MKM35-N-48-31-ZO Корпус металлический ЩУРн-3/48зо-1 36 УХЛ3 IP31 540×600×165 6 отверстий ∅28 мм (снизу)
MKM33-N-48-31-ZO Корпус металлический ЩУРн-3/48зо-1 38 УХЛ3 IP31 540×600×165 6 отверстий ∅28 мм (снизу)
MKM32-N-09-31-ZO Корпус металлический ЩУРн-3/9зо-1 36 УХЛ3 IP31 540×290×165 3 отверстия ∅28 мм (снизу)
MKM34-N-09-31-ZO Корпус металлический ЩУРн-3/9зо-1 38 УХЛ3 IP31 540×290×165 3 отверстия ∅28 мм (снизу)
Типовые поставляются под заказ (различаются цветом корпуса):
MKM25-V-12-31-Z Корпус металлический ЩУРв-1/12з-1 36 УХЛ3 IP31 480х320х165 (ВхШхГ) ИЭК
MKM23-V-12-31-Z Корпус металлический ЩУРв-1/12з-1 38 УХЛ3 IP31 480х320х165 (ВхШхГ) ИЭК
MKM24-V-15-31-Z Корпус металлический ЩУРв-1/15з-1 36 УХЛ3 IP31 490х490х145 (ВхШхГ) ИЭК
MKM23-V-15-31-Z Корпус металлический ЩУРв-1/15з-1 38 УХЛ3 IP31 490х490х145 (ВхШхГ) ИЭК
MKM22-V-09-31-Z Корпус металлический ЩУРв-1/9з-1 36 УХЛ3 IP31 490х330х145 (ВхШхГ) ИЭК
MKM23-V-09-31-Z Корпус металлический ЩУРв-1/9з-1 38 УХЛ3 IP31 490х330х145 (ВхШхГ) ИЭК
MKM35-V-12-31-Z Корпус металлический ЩУРв-3/12з-1 36 УХЛ3 IP31 550х320х165 (ВхШхГ) ИЭК
MKM33-V-12-31-Z Корпус металлический ЩУРв-3/12з-1 38 УХЛ3 IP31 550х320х165 (ВхШхГ) ИЭК
MKM34-V-18-31-Z Корпус металлический ЩУРв-3/18з-1 36 УХЛ3 IP31 580х490х165 (ВхШхГ) ИЭК
MKM33-V-18-31-Z Корпус металлический ЩУРв-3/18з-1 38 УХЛ3 IP31 580х490х165 (ВхШхГ) ИЭК
MKM34-V-24-31-Z Корпус металлический ЩУРв-3/24з-1 36 УХЛ3 IP31 590х520х165 (ВхШхГ) ИЭК
MKM33-V-24-31-Z Корпус металлический ЩУРв-3/24з-1 38 УХЛ3 IP31 590х520х165 (ВхШхГ) ИЭК
MKM35-V-30-31-1-Z Корпус металлический ЩУРв-3/30з-1 36 УХЛ3 IP31 550х500х165 (ВхШхГ) ИЭК
MKM33-V-30-31-Z Корпус металлический ЩУРв-3/30з-1 38 УХЛ3 IP31 550х500х165 (ВхШхГ) ИЭК
MKM34-V-36-31-Z Корпус металлический ЩУРв-3/36з-1 36 УХЛ3 IP31 580х600х165 (ВхШхГ) ИЭК
MKM33-V-36-31-Z Корпус металлический ЩУРв-3/36з-1 38 УХЛ3 IP31 580х600х165 (ВхШхГ) ИЭК
MKM34-V-42-31-Z Корпус металлический ЩУРв-3/42з-1 36 УХЛ3 IP31 580х655х165 (ВхШхГ) ИЭК
MKM33-V-42-31-Z Корпус металлический ЩУРв-3/42з-1 38 УХЛ3 IP31 580х655х165 (ВхШхГ) ИЭК
MKM35-V-48-31-1-Z Корпус металлический ЩУРв-3/48з-1 36 УХЛ3 IP31 550х610х165 (ВхШхГ) ИЭК
MKM33-V-48-31-Z Корпус металлический ЩУРв-3/48з-1 38 УХЛ3 IP31 550х610х165 (ВхШхГ) ИЭК
MKM34-V-09-31-Z Корпус металлический ЩУРв-3/9з-1 36 УХЛ3 IP31 580х330х165 (ВхШхГ) ИЭК
MKM33-V-09-31-Z Корпус металлический ЩУРв-3/9з-1 38 УХЛ3 IP31 580х330х165 (ВхШхГ) ИЭК
MKM22-N-12-54-Z Корпус металлический ЩУРн-1/12з-0 74 У2 IP54 395x310x165 (ВхШхГ) ИЭК
MKM25-N-12-31-1-Z Корпус металлический ЩУРн-1/12з-1 36 УХЛ3 IP31 395x310x165 (ВхШхГ) ИЭК
MKM23-N-12-31-Z Корпус металлический ЩУРн-1/12з-1 38 УХЛ3 IP31 395x310x165 (ВхШхГ) ИЭК
MKM1-N-12-31-58-ZO Корпус металлический ЩУРн-1/12зо-1 58 УХЛ3 IP31 395x310x165 (ВхШхГ) ИЭК
MKM22-N-15-31-Z Корпус металлический ЩУРн-1/15з-1 36 УХЛ3 IP31 470х400х145 (ВхШхГ) ИЭК
MKM23-N-15-3
Производитель
:
IEK
Тип крышки (дверцы)
:
со смотровым окном
Способ монтажа (установки)
:
навесной
Степень защиты IP
:
IP31
Вес
:
9.9
Тип счетчика
:
3-фазный

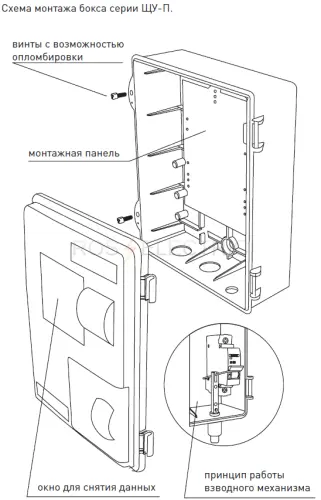

Щиты учетные пластиковые серии ЩУ-П предназначены для установки однофазного счетчика и модульных аппаратов защиты (выключателей автоматических, выключателей нагрузки, дифференциальных автоматических выключателей) в одно-фазных цепях переменного тока напряжением 230 В частотой 50 Гц. Обладая высокой степенью защиты IP54, щиты серии ЩУ-П могут без ограничений применятся практически во всех типах жилых, административных и промышленных зданий, в том числе в помещениях с повышенным уровнем пыли и влаги. Широкий температурный диапазон (от –25 до +40 oC) обеспечивает возможность установки корпуса вне помещений: как на плоских поверхностях, так и на столбах, опорах и иных концентрических приспособлениях диаметром не более 320 мм. Возможность опломбировки счетчика позволяет использовать щит на границах в частном секторе и дачном строительстве. Окошки из прозрачного пластика обеспечивает легкое и удобное считывание показателей электросчетчика, а также дают возможность контролировать текущее состояние аппарата защиты. Управление аппаратом защиты происходит без открытия корпуса, за счет использование внешнего механизма взвода аппарата.
Вид установки — навесной.
Номинальное рабочее напряжение, В 240/415
Степень защиты по ГОСТ 14254 IP 54
Температура эксплуатации, °С от -25 до +40

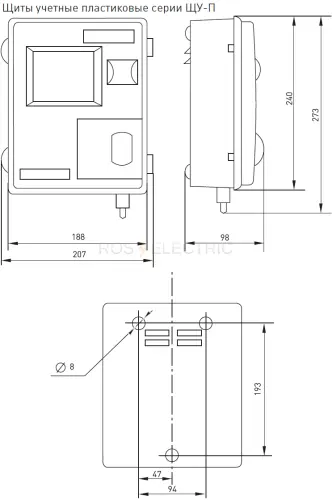

ЩУ-П IP 54 239х187х98
-Герметичный корпус.
-Возможность монтажа на стену или на столб.
-Механизм взвода аппарата защиты.
-Возможность установки вместо счетчика электроэнергии до 6 модулей аппаратов защиты (DIN-рейка поставляется в комплекте).
-Возможность удобной опломбировки корпуса за счет специальных винтов (поставляются в комплекте).
-Система взвода автомата без открытия бокса.
В комплекте:
-Маркировочная лента.
-Оцинкованная DIN-рейка.
-Дюбель-гвозди.
Вид установки — навесной.
Номинальное рабочее напряжение, В 240/415
Степень защиты по ГОСТ 14254 IP 54
Температура эксплуатации, °С от -25 до +40
ЩУ-П IP 54 239х187х98
-Герметичный корпус.
-Возможность монтажа на стену или на столб.
-Механизм взвода аппарата защиты.
-Возможность установки вместо счетчика электроэнергии до 6 модулей аппаратов защиты (DIN-рейка поставляется в комплекте).
-Возможность удобной опломбировки корпуса за счет специальных винтов (поставляются в комплекте).
-Система взвода автомата без открытия бокса.
В комплекте:
-Маркировочная лента.
-Оцинкованная DIN-рейка.
-Дюбель-гвозди.
Производитель
:
EKF
Тип крышки (дверцы)
:
со смотровым окном
Способ монтажа (установки)
:
навесной
Степень защиты IP
:
IP54
Тип счетчика
:
1-фазный
ЩУ — щиты учетные предназначены для ввода электроэнергии, установки в них средств учета энергопотребления, вводной модульной аппаратуры. Степень защиты IP 54 придает щитам обширное применение: жилые, административные, хозяйственные сооружения,гаражи, дачные участки. Щиты активно используются на границах энергоучета на малых предприятиях. Щиты представляют собой металлический сварной корпус с одной/двумя дверками оборудованными петлей для опломбировки и защитным козырьком. На контур двери щита нанесен уплотнительный состав из вспененного полиуретана. Монтажная панель (DIN рейка) позволяет установить однофазный (трехфазный) счетчик. Для снятия показания со счетчика в дверке установлено окно. Серия боксов с индексом «Э» специально разработана для установки электронных счетчиков. Эстетичность внешнего вида и защиту от коррозии придает высококачественное порошковое покрытие.
Вид установки — навесной.
-Возможность установки на улице.
-Защита дверки от дождя и снега.
-Возможность установки разных типов счетчиков.
-Возможность опломбировки.
-Эпоксидно-полиэфирное покрытие.
ЩУ-1 310х300х150 200х230
ЩУ-1/2 2-х дверный 310х300х160 200х230
ЩУ-2 310х420х150 200х340
ЩУ-3 505х300х190 250х208
ЩУ-3/22-х дверный 505х300х190 355х252
ЩУ-1Э 250х300х100 нет
-В боксах серии ЩУ, предусмотрена возможность опломбировки дверки.
-Защитный козырек боксов, предотвращает от попадания пыли, грязи и обледенения.
-Крепление бокса осуществляется как на плоскую поверхность стены так и к столбу (используя комплект крепления к столбу).
Номинальное напряжение, В 240/415
Марка стали сталь 1,2 пс ГОСТ 1050-88
Контактируемые среды невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковый, RAL 7035
Количество вводов ∅30 3, 2 полупробивных
Угол открытия дверей IP 54 120°
Степень защиты по ГОСТ 14254 IP 54
Упаковка трехслойный листовой картон
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
Комплектность
1. DIN-рейка для установки модульной коммутационной аппаратуры.
2. Поводок заземления закрепленный на шпильку ∅6 мм.
3. Усиленный замок трехгранный, с двумя ключами.
4. Знаки электробезопасности с маркировочной таблицей.
5. На контур двери нанесен уплотнительный состав из вспе-
ненного полиуретана.
6. Комплект для установки на стену (дюбель гвоздь), шайбы с
впресованной резиновой прокладкой.
7. Сальники.
8. Паспорт качества.
Вид установки — навесной.
-Возможность установки на улице.
-Защита дверки от дождя и снега.
-Возможность установки разных типов счетчиков.
-Возможность опломбировки.
-Эпоксидно-полиэфирное покрытие.
ЩУ-1 310х300х150 200х230
ЩУ-1/2 2-х дверный 310х300х160 200х230
ЩУ-2 310х420х150 200х340
ЩУ-3 505х300х190 250х208
ЩУ-3/22-х дверный 505х300х190 355х252
ЩУ-1Э 250х300х100 нет
-В боксах серии ЩУ, предусмотрена возможность опломбировки дверки.
-Защитный козырек боксов, предотвращает от попадания пыли, грязи и обледенения.
-Крепление бокса осуществляется как на плоскую поверхность стены так и к столбу (используя комплект крепления к столбу).
Номинальное напряжение, В 240/415
Марка стали сталь 1,2 пс ГОСТ 1050-88
Контактируемые среды невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковый, RAL 7035
Количество вводов ∅30 3, 2 полупробивных
Угол открытия дверей IP 54 120°
Степень защиты по ГОСТ 14254 IP 54
Упаковка трехслойный листовой картон
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
Комплектность
1. DIN-рейка для установки модульной коммутационной аппаратуры.
2. Поводок заземления закрепленный на шпильку ∅6 мм.
3. Усиленный замок трехгранный, с двумя ключами.
4. Знаки электробезопасности с маркировочной таблицей.
5. На контур двери нанесен уплотнительный состав из вспе-
ненного полиуретана.
6. Комплект для установки на стену (дюбель гвоздь), шайбы с
впресованной резиновой прокладкой.
7. Сальники.
8. Паспорт качества.
Производитель
:
EKF
Тип крышки (дверцы)
:
двойная со смотровым окном
Способ монтажа (установки)
:
навесной
Степень защиты IP
:
IP54
Тип счетчика
:
3-фазный
Применяется для сборки вводно-учетных электрощитов с использованием модульных устройств, для ввода, учета электроэнергии в производственных и жилых помещениях.
-Высокая антикоррозийная стойкость.
-Качественное наружное покрытие.
-Малые габариты конструкции.
-Установка под открытым небом
Установка: навесной
Толщина металла 1,0 мм
Номинальный ток 50 А
Тип покрытия порошковое, шагрень
Цвет RAL 7032
Степень защиты IP54
Угол открытия двери 120°
Тип аппаратов модульные.
Климатическое исполнение У1
Устройства и артикулы серии:
MKM51-N-01-54 Корпус металлический ЩУ 1/1-0 74 У1 IP54 310×300×150 2 отверстия ∅28 мм (снизу)
MKM51-N-04-54 Корпус металлический ЩУ 1/1-1 74 У1 IP54 310×300×150 2 отверстия ∅28 мм (снизу)
MKM51-N-02-54 Корпус металлический ЩУ 1/2-0 74 У1 IP54 310×420×150 2 отверстия ∅28 мм (снизу)
MKM51-N-09-54 Корпус металлический ЩУ 3/1-1 74 У1 IP54 445×400×150 2 отверстия ∅28 мм (снизу).
MKM51-N-03-54 Корпус металлический ЩУ-3/1-0 74 У1 IP54 395×310×150 3 отверстия ∅28 мм (снизу)
-Высокая антикоррозийная стойкость.
-Качественное наружное покрытие.
-Малые габариты конструкции.
-Установка под открытым небом
Установка: навесной
Толщина металла 1,0 мм
Номинальный ток 50 А
Тип покрытия порошковое, шагрень
Цвет RAL 7032
Степень защиты IP54
Угол открытия двери 120°
Тип аппаратов модульные.
Климатическое исполнение У1
Устройства и артикулы серии:
MKM51-N-01-54 Корпус металлический ЩУ 1/1-0 74 У1 IP54 310×300×150 2 отверстия ∅28 мм (снизу)
MKM51-N-04-54 Корпус металлический ЩУ 1/1-1 74 У1 IP54 310×300×150 2 отверстия ∅28 мм (снизу)
MKM51-N-02-54 Корпус металлический ЩУ 1/2-0 74 У1 IP54 310×420×150 2 отверстия ∅28 мм (снизу)
MKM51-N-09-54 Корпус металлический ЩУ 3/1-1 74 У1 IP54 445×400×150 2 отверстия ∅28 мм (снизу).
MKM51-N-03-54 Корпус металлический ЩУ-3/1-0 74 У1 IP54 395×310×150 3 отверстия ∅28 мм (снизу)
Производитель
:
IEK
Тип крышки (дверцы)
:
двойная со смотровым окном
Способ монтажа (установки)
:
навесной
Степень защиты IP
:
IP54
Вес
:
5.6
Тип счетчика
:
1-фазный
Применяется для сборки вводно-учетных электрощитов с использованием модульных устройств, для ввода, учета электроэнергии в производственных и жилых помещениях.
-Высокая антикоррозийная стойкость.
-Качественное наружное покрытие.
-Малые габариты конструкции.
-Установка под открытым небом
Установка: навесной
Толщина металла 1,0 мм
Номинальный ток 50 А
Тип покрытия порошковое, шагрень
Цвет RAL 7032
Степень защиты IP54
Угол открытия двери 120°
Тип аппаратов модульные.
Климатическое исполнение У1
Устройства и артикулы серии:
MKM51-N-01-54 Корпус металлический ЩУ 1/1-0 74 У1 IP54 310×300×150 2 отверстия ∅28 мм (снизу)
MKM51-N-04-54 Корпус металлический ЩУ 1/1-1 74 У1 IP54 310×300×150 2 отверстия ∅28 мм (снизу)
MKM51-N-02-54 Корпус металлический ЩУ 1/2-0 74 У1 IP54 310×420×150 2 отверстия ∅28 мм (снизу)
MKM51-N-09-54 Корпус металлический ЩУ 3/1-1 74 У1 IP54 445×400×150 2 отверстия ∅28 мм (снизу).
MKM51-N-03-54 Корпус металлический ЩУ-3/1-0 74 У1 IP54 395×310×150 3 отверстия ∅28 мм (снизу)
MKM51-N-01-54 ZAK Корпус металлический ЩУ 1/1-2 74 У1 IP54
-Высокая антикоррозийная стойкость.
-Качественное наружное покрытие.
-Малые габариты конструкции.
-Установка под открытым небом
Установка: навесной
Толщина металла 1,0 мм
Номинальный ток 50 А
Тип покрытия порошковое, шагрень
Цвет RAL 7032
Степень защиты IP54
Угол открытия двери 120°
Тип аппаратов модульные.
Климатическое исполнение У1
Устройства и артикулы серии:
MKM51-N-01-54 Корпус металлический ЩУ 1/1-0 74 У1 IP54 310×300×150 2 отверстия ∅28 мм (снизу)
MKM51-N-04-54 Корпус металлический ЩУ 1/1-1 74 У1 IP54 310×300×150 2 отверстия ∅28 мм (снизу)
MKM51-N-02-54 Корпус металлический ЩУ 1/2-0 74 У1 IP54 310×420×150 2 отверстия ∅28 мм (снизу)
MKM51-N-09-54 Корпус металлический ЩУ 3/1-1 74 У1 IP54 445×400×150 2 отверстия ∅28 мм (снизу).
MKM51-N-03-54 Корпус металлический ЩУ-3/1-0 74 У1 IP54 395×310×150 3 отверстия ∅28 мм (снизу)
MKM51-N-01-54 ZAK Корпус металлический ЩУ 1/1-2 74 У1 IP54
Производитель
:
IEK
Тип крышки (дверцы)
:
со смотровым окном
Способ монтажа (установки)
:
навесной
Степень защиты IP
:
IP54
Вес
:
5.1
Тип счетчика
:
3-фазный
Применяется для сборки вводно-учетных электрощитов с использованием модульных устройств, для ввода, учета электроэнергии в производственных и жилых помещениях.
-Высокая антикоррозийная стойкость.
-Качественное наружное покрытие.
-Малые габариты конструкции.
-Установка под открытым небом
Установка: навесной
Толщина металла 1,0 мм
Номинальный ток 50 А
Тип покрытия порошковое, шагрень
Цвет RAL 7032
Степень защиты IP54
Угол открытия двери 120°
Тип аппаратов модульные.
Климатическое исполнение У1
Устройства и артикулы серии:
MKM51-N-01-54 Корпус металлический ЩУ 1/1-0 74 У1 IP54 310×300×150 2 отверстия ∅28 мм (снизу)
MKM51-N-04-54 Корпус металлический ЩУ 1/1-1 74 У1 IP54 310×300×150 2 отверстия ∅28 мм (снизу)
MKM51-N-02-54 Корпус металлический ЩУ 1/2-0 74 У1 IP54 310×420×150 2 отверстия ∅28 мм (снизу)
MKM51-N-09-54 Корпус металлический ЩУ 3/1-1 74 У1 IP54 445×400×150 2 отверстия ∅28 мм (снизу).
MKM51-N-03-54 Корпус металлический ЩУ-3/1-0 74 У1 IP54 395×310×150 3 отверстия ∅28 мм (снизу)
-Высокая антикоррозийная стойкость.
-Качественное наружное покрытие.
-Малые габариты конструкции.
-Установка под открытым небом
Установка: навесной
Толщина металла 1,0 мм
Номинальный ток 50 А
Тип покрытия порошковое, шагрень
Цвет RAL 7032
Степень защиты IP54
Угол открытия двери 120°
Тип аппаратов модульные.
Климатическое исполнение У1
Устройства и артикулы серии:
MKM51-N-01-54 Корпус металлический ЩУ 1/1-0 74 У1 IP54 310×300×150 2 отверстия ∅28 мм (снизу)
MKM51-N-04-54 Корпус металлический ЩУ 1/1-1 74 У1 IP54 310×300×150 2 отверстия ∅28 мм (снизу)
MKM51-N-02-54 Корпус металлический ЩУ 1/2-0 74 У1 IP54 310×420×150 2 отверстия ∅28 мм (снизу)
MKM51-N-09-54 Корпус металлический ЩУ 3/1-1 74 У1 IP54 445×400×150 2 отверстия ∅28 мм (снизу).
MKM51-N-03-54 Корпус металлический ЩУ-3/1-0 74 У1 IP54 395×310×150 3 отверстия ∅28 мм (снизу)
Производитель
:
IEK
Тип крышки (дверцы)
:
со смотровым окном
Способ монтажа (установки)
:
навесной
Степень защиты IP
:
IP54
Вес
:
4.1
Тип счетчика
:
1-фазный
ЩУ — щиты учетные предназначены для ввода электроэнергии, установки в них средств учета энергопотребления, вводной модульной аппаратуры. Степень защиты IP 54 придает щитам обширное применение: жилые, административные, хозяйственные сооружения,гаражи, дачные участки. Щиты активно используются на границах энергоучета на малых предприятиях. Щиты представляют собой металлический сварной корпус с одной/двумя дверками оборудованными петлей для опломбировки и защитным козырьком. На контур двери щита нанесен уплотнительный состав из вспененного полиуретана. Монтажная панель (DIN рейка) позволяет установить однофазный (трехфазный) счетчик. Для снятия показания со счетчика в дверке установлено окно. Серия боксов с индексом «Э» специально разработана для установки электронных счетчиков. Эстетичность внешнего вида и защиту от коррозии придает высококачественное порошковое покрытие.
Вид установки — навесной.
-Возможность установки на улице.
-Защита дверки от дождя и снега.
-Возможность установки разных типов счетчиков.
-Возможность опломбировки.
-Эпоксидно-полиэфирное покрытие.
ЩУ-1 310х300х150 200х230
ЩУ-1/2 2-х дверный 310х300х160 200х230
ЩУ-2 310х420х150 200х340
ЩУ-3 505х300х190 250х208
ЩУ-3/22-х дверный 505х300х190 355х252
ЩУ-1Э 250х300х100 нет
-В боксах серии ЩУ, предусмотрена возможность опломбировки дверки.
-Защитный козырек боксов, предотвращает от попадания пыли, грязи и обледенения.
-Крепление бокса осуществляется как на плоскую поверхность стены так и к столбу (используя комплект крепления к столбу).
Номинальное напряжение, В 240/415
Марка стали сталь 1,2 пс ГОСТ 1050-88
Контактируемые среды невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковый, RAL 7035
Количество вводов ∅30 3, 2 полупробивных
Угол открытия дверей IP 54 120°
Степень защиты по ГОСТ 14254 IP 54
Упаковка трехслойный листовой картон
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
Комплектность
1. DIN-рейка для установки модульной коммутационной аппаратуры.
2. Поводок заземления закрепленный на шпильку ∅6 мм.
3. Усиленный замок трехгранный, с двумя ключами.
4. Знаки электробезопасности с маркировочной таблицей.
5. На контур двери нанесен уплотнительный состав из вспе-
ненного полиуретана.
6. Комплект для установки на стену (дюбель гвоздь), шайбы с
впресованной резиновой прокладкой.
7. Сальники.
8. Паспорт качества.
Вид установки — навесной.
-Возможность установки на улице.
-Защита дверки от дождя и снега.
-Возможность установки разных типов счетчиков.
-Возможность опломбировки.
-Эпоксидно-полиэфирное покрытие.
ЩУ-1 310х300х150 200х230
ЩУ-1/2 2-х дверный 310х300х160 200х230
ЩУ-2 310х420х150 200х340
ЩУ-3 505х300х190 250х208
ЩУ-3/22-х дверный 505х300х190 355х252
ЩУ-1Э 250х300х100 нет
-В боксах серии ЩУ, предусмотрена возможность опломбировки дверки.
-Защитный козырек боксов, предотвращает от попадания пыли, грязи и обледенения.
-Крепление бокса осуществляется как на плоскую поверхность стены так и к столбу (используя комплект крепления к столбу).
Номинальное напряжение, В 240/415
Марка стали сталь 1,2 пс ГОСТ 1050-88
Контактируемые среды невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковый, RAL 7035
Количество вводов ∅30 3, 2 полупробивных
Угол открытия дверей IP 54 120°
Степень защиты по ГОСТ 14254 IP 54
Упаковка трехслойный листовой картон
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
Комплектность
1. DIN-рейка для установки модульной коммутационной аппаратуры.
2. Поводок заземления закрепленный на шпильку ∅6 мм.
3. Усиленный замок трехгранный, с двумя ключами.
4. Знаки электробезопасности с маркировочной таблицей.
5. На контур двери нанесен уплотнительный состав из вспе-
ненного полиуретана.
6. Комплект для установки на стену (дюбель гвоздь), шайбы с
впресованной резиновой прокладкой.
7. Сальники.
8. Паспорт качества.
Производитель
:
EKF
Тип крышки (дверцы)
:
со смотровым окном
Способ монтажа (установки)
:
навесной
Степень защиты IP
:
IP54
ЩУ — щиты учетные предназначены для ввода электроэнергии, установки в них средств учета энергопотребления, вводной модульной аппаратуры. Степень защиты IP 54 придает щитам обширное применение: жилые, административные, хозяйственные сооружения,гаражи, дачные участки. Щиты активно используются на границах энергоучета на малых предприятиях. Щиты представляют собой металлический сварной корпус с одной/двумя дверками оборудованными петлей для опломбировки и защитным козырьком. На контур двери щита нанесен уплотнительный состав из вспененного полиуретана. Монтажная панель (DIN рейка) позволяет установить однофазный (трехфазный) счетчик. Для снятия показания со счетчика в дверке установлено окно. Серия боксов с индексом «Э» специально разработана для установки электронных счетчиков. Эстетичность внешнего вида и защиту от коррозии придает высококачественное порошковое покрытие.
Вид установки — навесной.
-Возможность установки на улице.
-Защита дверки от дождя и снега.
-Возможность установки разных типов счетчиков.
-Возможность опломбировки.
-Эпоксидно-полиэфирное покрытие.
ЩУ-1 310х300х150 200х230
ЩУ-1/2 2-х дверный 310х300х160 200х230
ЩУ-2 310х420х150 200х340
ЩУ-3 505х300х190 250х208
ЩУ-3/22-х дверный 505х300х190 355х252
ЩУ-1Э 250х300х100 нет
-В боксах серии ЩУ, предусмотрена возможность опломбировки дверки.
-Защитный козырек боксов, предотвращает от попадания пыли, грязи и обледенения.
-Крепление бокса осуществляется как на плоскую поверхность стены так и к столбу (используя комплект крепления к столбу).
Номинальное напряжение, В 240/415
Марка стали сталь 1,2 пс ГОСТ 1050-88
Контактируемые среды невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковый, RAL 7035
Количество вводов ∅30 3, 2 полупробивных
Угол открытия дверей IP 54 120°
Степень защиты по ГОСТ 14254 IP 54
Упаковка трехслойный листовой картон
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
Комплектность
1. DIN-рейка для установки модульной коммутационной аппаратуры.
2. Поводок заземления закрепленный на шпильку ∅6 мм.
3. Усиленный замок трехгранный, с двумя ключами.
4. Знаки электробезопасности с маркировочной таблицей.
5. На контур двери нанесен уплотнительный состав из вспе-
ненного полиуретана.
6. Комплект для установки на стену (дюбель гвоздь), шайбы с
впресованной резиновой прокладкой.
7. Сальники.
8. Паспорт качества.
Вид установки — навесной.
-Возможность установки на улице.
-Защита дверки от дождя и снега.
-Возможность установки разных типов счетчиков.
-Возможность опломбировки.
-Эпоксидно-полиэфирное покрытие.
ЩУ-1 310х300х150 200х230
ЩУ-1/2 2-х дверный 310х300х160 200х230
ЩУ-2 310х420х150 200х340
ЩУ-3 505х300х190 250х208
ЩУ-3/22-х дверный 505х300х190 355х252
ЩУ-1Э 250х300х100 нет
-В боксах серии ЩУ, предусмотрена возможность опломбировки дверки.
-Защитный козырек боксов, предотвращает от попадания пыли, грязи и обледенения.
-Крепление бокса осуществляется как на плоскую поверхность стены так и к столбу (используя комплект крепления к столбу).
Номинальное напряжение, В 240/415
Марка стали сталь 1,2 пс ГОСТ 1050-88
Контактируемые среды невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковый, RAL 7035
Количество вводов ∅30 3, 2 полупробивных
Угол открытия дверей IP 54 120°
Степень защиты по ГОСТ 14254 IP 54
Упаковка трехслойный листовой картон
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
Комплектность
1. DIN-рейка для установки модульной коммутационной аппаратуры.
2. Поводок заземления закрепленный на шпильку ∅6 мм.
3. Усиленный замок трехгранный, с двумя ключами.
4. Знаки электробезопасности с маркировочной таблицей.
5. На контур двери нанесен уплотнительный состав из вспе-
ненного полиуретана.
6. Комплект для установки на стену (дюбель гвоздь), шайбы с
впресованной резиновой прокладкой.
7. Сальники.
8. Паспорт качества.
Производитель
:
EKF
Тип крышки (дверцы)
:
двойная со смотровым окном
Способ монтажа (установки)
:
навесной
Степень защиты IP
:
IP54
Тип счетчика
