Бокс пластик ЩРВ-П ТДМ- предназначен для монтажа модульной аппаратуры и защиты от поражения электрически тока.
Монтаж: встраиваемый.
Материал: ABS пластик.
Цвет: корпус- белый, крышка - дымчатая прозрачная.
Степень защиты: IP41.
Максимальное количество модулей (по 18мм): 45.
Количество рядов: 3.
Габаритные размеры: 504х364х102 мм (ВхШхГ)
Артикулы и изделия:
SQ0902-0008 Бокс ЩРВ-П-3 модуля
SQ0902-0001 Бокс ЩРВ-П-4модуля
SQ0902-0002 Бокс ЩРВ-П-6модулей
SQ0902-0003 Бокс ЩРВ-П-8модулей
SQ0902-0009 Бокс ЩРВ-П-10 модулей
SQ0902-0004 Бокс ЩРВ-П-12модулей
SQ0902-0010 Бокс ЩРВ-П-15 модулей
SQ0902-0005 Бокс ЩРВ-П-18модулей
SQ0902-0006 Бокс ЩРВ-П-24модуля
SQ0902-0007 Бокс ЩРВ-П-36 модулей
SQ0902-0011 Бокс ЩРВ-П-45 модулей
Монтаж: встраиваемый.
Материал: ABS пластик.
Цвет: корпус- белый, крышка - дымчатая прозрачная.
Степень защиты: IP41.
Максимальное количество модулей (по 18мм): 45.
Количество рядов: 3.
Габаритные размеры: 504х364х102 мм (ВхШхГ)
Артикулы и изделия:
SQ0902-0008 Бокс ЩРВ-П-3 модуля
SQ0902-0001 Бокс ЩРВ-П-4модуля
SQ0902-0002 Бокс ЩРВ-П-6модулей
SQ0902-0003 Бокс ЩРВ-П-8модулей
SQ0902-0009 Бокс ЩРВ-П-10 модулей
SQ0902-0004 Бокс ЩРВ-П-12модулей
SQ0902-0010 Бокс ЩРВ-П-15 модулей
SQ0902-0005 Бокс ЩРВ-П-18модулей
SQ0902-0006 Бокс ЩРВ-П-24модуля
SQ0902-0007 Бокс ЩРВ-П-36 модулей
SQ0902-0011 Бокс ЩРВ-П-45 модулей
Материал (корпуса)
:
пластик
Количество рядов
:
3 ряда
Способ монтажа (установки)
:
встраиваемый
Кол-во модулей
:
45
Степень защиты IP
:
IP41
Производитель
:
TDM
5 550.72 руб.

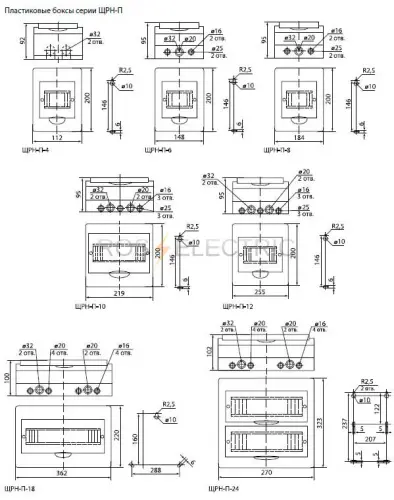

Бокс пластик ЩРН-П (сосна) ТДМ- предназначен для монтажа модульной аппаратуры и защиты от поражения электрически тока.
Монтаж: навесной.
Материал: ABS пластик.
Цвет: корпус- соса (светлое дерево), крышка - дымчатая прозрачная.
Степень защиты: IP41.
Максимальное количество модулей (по 18мм): 10.
Количество рядов: 1.
Габаритные размеры: 200х112х92 мм (ВхШхГ)
Артикулы и изделия:
SQ0901-0012 Бокс ЩРН-П-4модуля
SQ0901-0013 Бокс ЩРН-П-6 модулей
SQ0901-0014 Бокс ЩРН-П-8 модулей
SQ0901-0015 Бокс ЩРН-П-10 модулей
SQ0901-0016 Бокс ЩРН-П-12 модулей
SQ0901-0017 Бокс ЩРН-П-18 модулей
SQ0901-0018 Бокс ЩРН-П-24 модулей
Монтаж: навесной.
Материал: ABS пластик.
Цвет: корпус- соса (светлое дерево), крышка - дымчатая прозрачная.
Степень защиты: IP41.
Максимальное количество модулей (по 18мм): 10.
Количество рядов: 1.
Габаритные размеры: 200х112х92 мм (ВхШхГ)
Артикулы и изделия:
SQ0901-0012 Бокс ЩРН-П-4модуля
SQ0901-0013 Бокс ЩРН-П-6 модулей
SQ0901-0014 Бокс ЩРН-П-8 модулей
SQ0901-0015 Бокс ЩРН-П-10 модулей
SQ0901-0016 Бокс ЩРН-П-12 модулей
SQ0901-0017 Бокс ЩРН-П-18 модулей
SQ0901-0018 Бокс ЩРН-П-24 модулей
Материал (корпуса)
:
пластик
Количество рядов
:
1 ряд
Способ монтажа (установки)
:
навесной
Кол-во модулей
:
10
Степень защиты IP
:
IP41
Производитель
:
TDM
1 367.38 руб.

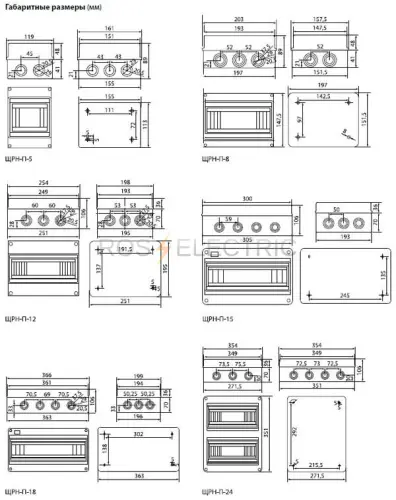

Бокс пластик ЩРН-П IP65 ТДМ- предназначен для монтажа модульной аппаратуры и защиты от поражения электрически тока.
Монтаж: навесной.
Материал: ABS пластик.
Цвет: корпус- белый, крышка - дымчатая прозрачная.
Степень защиты: IP65.
Максимальное количество модулей (по 18мм): 15.
Количество рядов: 1.
Габаритные размеры: 193х305х106 мм (ВхШхГ)
Артикулы и изделия:
SQ0908-0001 Бокс ЩРН-П-5 модулей навесной пластик
SQ0908-0002 Бокс ЩРН-П-8 модулей навесной пластик
SQ0908-0003 Бокс ЩРН-П-12 модулей навесной пластик
SQ0908-0004 Бокс ЩРН-П-15 модулей навесной пластик
SQ0908-0005 Бокс ЩРН-П-18 модулей навесной пластик
SQ0908-0006 Бокс ЩРН-П-24 модулей навесной пластик
SQ0908-0007 Бокс ЩРН-П-36 модулей навесной пластик
SQ0908-0008 Бокс ЩРН-П-54 модуля навесной пластик
Монтаж: навесной.
Материал: ABS пластик.
Цвет: корпус- белый, крышка - дымчатая прозрачная.
Степень защиты: IP65.
Максимальное количество модулей (по 18мм): 15.
Количество рядов: 1.
Габаритные размеры: 193х305х106 мм (ВхШхГ)
Артикулы и изделия:
SQ0908-0001 Бокс ЩРН-П-5 модулей навесной пластик
SQ0908-0002 Бокс ЩРН-П-8 модулей навесной пластик
SQ0908-0003 Бокс ЩРН-П-12 модулей навесной пластик
SQ0908-0004 Бокс ЩРН-П-15 модулей навесной пластик
SQ0908-0005 Бокс ЩРН-П-18 модулей навесной пластик
SQ0908-0006 Бокс ЩРН-П-24 модулей навесной пластик
SQ0908-0007 Бокс ЩРН-П-36 модулей навесной пластик
SQ0908-0008 Бокс ЩРН-П-54 модуля навесной пластик
Материал (корпуса)
:
пластик
Количество рядов
:
1 ряд
Способ монтажа (установки)
:
навесной
Кол-во модулей
:
15
Степень защиты IP
:
IP65
Производитель
:
TDM
2 428.69 руб.
Шина электротехничекая медная АД31Т - предназначена для изготовления шинных сборок, шинопроводов в распределительных устройствах.
Изготовлена из: алюминия АД31.
Ширина: 40 мм.
Высота: 6 мм.
Длина: 4000 мм (4 метра)
Артикулы и изделия:
SQ0812-0014 Шина АД 31Т 3х15х4000 мм
SQ0812-0012 Шина АД 31Т 3х20х4000 мм
SQ0812-0011 Шина АД 31Т 3х25х4000 мм
SQ0812-0021 Шина АД 31Т 3х30х4000 мм
SQ0812-0007 Шина АД 31Т 4х30х4000 мм
SQ0812-0002 Шина АД 31Т 4х40х4000 мм
SQ0812-0022 Шина АД 31Т 5х25х4000 мм
SQ0812-0003 Шина АД 31Т 5х40х4000 мм
SQ0812-0001 Шина АД 31Т 5х50х4000 мм
SQ0812-0019 Шина АД 31Т 5х60х4000 мм
SQ0812-0018 Шина АД 31Т 6х30х4000 мм
SQ0812-0017 Шина АД 31Т 6х40х4000 мм
SQ0812-0020 Шина АД 31Т 6х50х4000 мм
SQ0812-0004 Шина АД 31Т 6х60х4000 мм
SQ0812-0023 Шина АД 31Т 6х80х4000 мм
SQ0812-0015 Шина АД 31Т 8х100х4000 мм
SQ0812-0006 Шина АД 31Т 8х60х4000 мм
SQ0812-0005 Шина АД 31Т 8х80х4000 мм
SQ0812-0016 Шина АД 31Т 10х100х4000 мм
SQ0812-0009 Шина АД 31Т 10х120х4000 мм
SQ0812-0013 Шина АД 31Т 10х60х4000 мм
Изготовлена из: алюминия АД31.
Ширина: 40 мм.
Высота: 6 мм.
Длина: 4000 мм (4 метра)
Артикулы и изделия:
SQ0812-0014 Шина АД 31Т 3х15х4000 мм
SQ0812-0012 Шина АД 31Т 3х20х4000 мм
SQ0812-0011 Шина АД 31Т 3х25х4000 мм
SQ0812-0021 Шина АД 31Т 3х30х4000 мм
SQ0812-0007 Шина АД 31Т 4х30х4000 мм
SQ0812-0002 Шина АД 31Т 4х40х4000 мм
SQ0812-0022 Шина АД 31Т 5х25х4000 мм
SQ0812-0003 Шина АД 31Т 5х40х4000 мм
SQ0812-0001 Шина АД 31Т 5х50х4000 мм
SQ0812-0019 Шина АД 31Т 5х60х4000 мм
SQ0812-0018 Шина АД 31Т 6х30х4000 мм
SQ0812-0017 Шина АД 31Т 6х40х4000 мм
SQ0812-0020 Шина АД 31Т 6х50х4000 мм
SQ0812-0004 Шина АД 31Т 6х60х4000 мм
SQ0812-0023 Шина АД 31Т 6х80х4000 мм
SQ0812-0015 Шина АД 31Т 8х100х4000 мм
SQ0812-0006 Шина АД 31Т 8х60х4000 мм
SQ0812-0005 Шина АД 31Т 8х80х4000 мм
SQ0812-0016 Шина АД 31Т 10х100х4000 мм
SQ0812-0009 Шина АД 31Т 10х120х4000 мм
SQ0812-0013 Шина АД 31Т 10х60х4000 мм
Материал (корпуса)
:
алюминий АД 31Т
Длина
:
4000 мм
Высота
?
:
6 мм
Высота
Ширина
:
40 мм
Производитель
:
TDM
612.81 руб.
Предназначены для сборки разнообразных электрощитов: силовых, управления, автоматики и.т.д
Используются для монтажа аппаратуры как модульного, так и обычного исполнения. Сварной металлический корпус со съемной оцинкованной монтажной панелью. Дверца корпуса запирается на замок. Ключ замка имеет единый секрет. Корпуса со степенью защиты IP54 имеют на дверце уплотнение из двухкомпонентного герметика и пыле-влагонепроницаемый замок.
-Высокая антикоррозийная стойкость.
-Качественное наружное покрытие.
-Одинаковый секрет замка для всех устройств серии.
-В исполнении IP54 многогранный защитный желоб и уплотнение из вспененного полиуретана при открытии дверцы предотвращает попадание воды и грязи.
-Съемная задняя стенка и ножки на задней стенке в габаритах 16.6.4 и 16.8.4 значительно упрощает обслуживание, монтаж, установку
и повышают безопасность обслуживания шкафа электрооборудования.
Установка: навесной, напольный
Толщина металла 1,0–1,5 мм
Номинальный ток до 630 А
Тип покрытия порошковое, шагрень
Цвет RAL 7035, RAL 7032
Степень защиты IP31, IP54
Угол открытия двери 105°
Можно применять любые автоматы
Климатическое исполнение УХЛ3 для IP31, У2 для IP54
Устройства серии:
YKM40-01-31 Корпус металлический ЩМП-1-0 36 УХЛ3 IP31 395×310×220. Панель, мм: 330×250. Кол-во вводов: 3 отв. ∅31 мм (снизу).
YKM40-01-54 Корпус металлический ЩМП-1-0 74 У2 IP54 395×310×220.Панель: 330×250. 11 отв. ∅28 мм (снизу).
YKM41-01-31 Корпус металлический ЩМП-1-1 36 УХЛ3 IP31 395×310×150.Панель, мм: 330×250. Кол-во вводов: 3 отв. ∅31 мм (снизу).
YKM40-1664-31 Корпус металлический ЩМП-16.6.4-0 36 УХЛ3 IP31 1600×600×400. Цоколь: 100×600×400.1 отв. 404×178 мм (снизу).
YKM40-1664-54 Корпус металлический ЩМП-16.6.4-0 74 У2 IP54 1600×600×400.Цоколь: 100×600×400 1 отв. 404×178 мм (снизу).
YKM40-1684-31 Корпус металлический ЩМП-16.8.4-0 36 УХЛ3 IP31 1600×800×400. Цоколь: 100×800×400.1 отв. 604×178 мм (снизу).
YKM40-1684-54 Корпус металлический ЩМП-16.8.4-0 74 У2 IP54 1600×800×400.Цоколь: 100×800×400.1 отв. 604×178 мм (снизу).
YKM40-231-31 Корпус металлический ЩМП-2.3.1-0 36 УХЛ3 IP31 Корпус: 250×300×150. Панель: 180×230. 3 отв. ∅31 мм (снизу).
YKM40-231-54 Корпус металлический ЩМП-2.3.1-0 74 У2 IP54 250×300×150.Панель: 180×230.6 отв. ∅28 мм (снизу).
YKM40-02-31 Корпус металлический ЩМП-2-0 36 УХЛ3 IP31 500×400×220.Панель: 430×340 мм. 3 отв. ∅31 мм (снизу).
YKM40-02-54 Корпус металлический ЩМП-2-0 74 У2 IP54 500×400×220. Панель: 430×340.11 отв. ∅28 мм (снизу).
YKM41-02-31 Корпус металлический ЩМП-2-1 36 УХЛ3 IP31 500×400×150. Панель: 430×340 мм. 3 отв. ∅31 мм (снизу).
YKM40-321-31 Корпус металлический ЩМП-3.2.1-0 36 УХЛ3 IP31 300×210×150.Панель: 230×140.3 отв. ∅31 мм (снизу).
YKM40-321-54 Корпус металлический ЩМП-3.2.1-0 74 У2 IP54300×210×150.Панель: 230×140.6 отв. ∅28 мм (снизу).
YKM40-03-31 Корпус металлический ЩМП-3-0 36 УХЛ3 IP31 650×500×220.Панель: 580×440 мм. 3 отв. ∅31 мм (снизу).
YKM40-03-54 Корпус металлический ЩМП-3-0 74 У2 IP54 650×500×220. Панель: 580×440.14 отв. ∅28 мм (снизу).
YKM41-03-31 Корпус металлический ЩМП-3-1 36 УХЛ3 IP31 650×500×150. Панель: 580×440 мм. 3 отв. ∅31 мм (снизу).
YKM40-421-31 Корпус металлический ЩМП-4.2.1-0 36 УХЛ3 IP31 400×210×150. Панель: 330×140 мм. 3 отв. ∅31 мм (снизу).
YKM40-421-54 Корпус металлический ЩМП-4.2.1-0 74 У2 IP54 400×210×150.Панель: 330×140.6 отв. ∅28 мм (снизу).
YKM40-441-31 Корпус металлический ЩМП-4.4.1-0 36 УХЛ3 IP31 400×400×150. Панель: 330×330 мм. 3 отв. ∅31 мм (снизу).
YKM40-441-54 Корпус металлический ЩМП-4.4.1-0 74 У2 IP54 400×400×150.Панель: 330×330.6 отв. ∅28 мм (снизу).
YKM40-442-31 Корпус металлический ЩМП-4.4.2-0 36 УХЛ3 IP31 400×400×250. Панель: 330×330. 3 отв. ∅31 мм (снизу).
YKM40-442-54 Корпус металлический ЩМП-4.4.2-0 74 У2 IP54 400×400×250.Панель: 330×330.6 отв. ∅28 мм (снизу).
YKM40-461-31 Корпус металлический ЩМП-4.6.1-0 36 УХЛ3 IP31 400×600×150. Панель: 330×530. 3 отв. ∅31 мм (снизу).
YKM40-461-54 Корпус металлический ЩМП-4.6.1-0 74 У2 IP54 400×600×150. Панель: 330×530.6 отв. ∅28 мм (снизу).
YKM40-462-31 Корпус металлический ЩМП-4.6.2-0 36 УХЛ3 IP31 400×600×250. Панель: 330х330. 3 отв. ∅31 мм (снизу).
YKM40-462-54 Корпус металлический ЩМП-4.6.2-0 74 У2 IP54 400×600×250.Панель: 330×530.6 отв. ∅28 мм (снизу).
YKM40-04-31 Корпус металлический ЩМП-4-0 36 УХЛ3 IP31 800×650×250. Панель: 730х585 мм. 4 отв. ∅31 мм (снизу).
YKM40-04-54 Корпус металлический ЩМП-4-0 74 У2 IP54 800×650×250. Панель: 730×585.1 отв. 523×123 мм (снизу).
YKM40-05-31 Корпус металлический ЩМП-5-0 36 УХЛ3 IP31 1000×650×300. Панель: 930×585 мм.5 отв. ∅31 мм (снизу).
YKM40-05-54 Корпус металлический ЩМП-5-0 74 У2 IP54 1000×650×285.Панель: 930×585.1 отв. 523×123 мм (снизу).
YKM40-661-31 Корпус металлический ЩМП-6.6.1-0 36 УХЛ3 IP31 600×600×150. Панель: 530×530. 3 отв. ∅31 мм (снизу).
YKM40-661-54 Корпус металлический ЩМП-6.6.1-0 74 У2 IP54600×600×150.Панель: 530×530.6 отв. ∅28 мм(снизу).
YKM40-662-31 Корпус металлический ЩМП-6.6.2-0 36 УХЛ3 IP31 600×600×250. Панель: 330×330. 3 отв. ∅31 мм (снизу).
YKM40-662-54 Корпус металлический ЩМП-6.6.2-0 74 У2 IP54 600×600×250.Панель: 530×530.6 отв. ∅28 мм (снизу).
YKM40-06-31 Корпус металлический ЩМП-6-0 36 УХЛ3 IP31 1200×750×300. Панель: 1130×685 мм. 6 отв. ∅31 мм (снизу).
YKM40-06-54 Корпус металлический ЩМП-6-0 74 У2 IP54 1200×750×300.Панель: 1130×685.1 отв. 523×123 мм (снизу).
YKM40-07-31 Корпус металлический ЩМП-7-0 36 УХЛ3 IP31 1320×750×300. Панель: 1250×690 мм. 7 отв. ∅31 мм (снизу).
YKM40-07-54 Корпус металлический ЩМП-7-0 74 У2 IP54 1400×650×285.Панель: 1330×585.отв. 523х123 мм (снизу).
Используются для монтажа аппаратуры как модульного, так и обычного исполнения. Сварной металлический корпус со съемной оцинкованной монтажной панелью. Дверца корпуса запирается на замок. Ключ замка имеет единый секрет. Корпуса со степенью защиты IP54 имеют на дверце уплотнение из двухкомпонентного герметика и пыле-влагонепроницаемый замок.
-Высокая антикоррозийная стойкость.
-Качественное наружное покрытие.
-Одинаковый секрет замка для всех устройств серии.
-В исполнении IP54 многогранный защитный желоб и уплотнение из вспененного полиуретана при открытии дверцы предотвращает попадание воды и грязи.
-Съемная задняя стенка и ножки на задней стенке в габаритах 16.6.4 и 16.8.4 значительно упрощает обслуживание, монтаж, установку
и повышают безопасность обслуживания шкафа электрооборудования.
Установка: навесной, напольный
Толщина металла 1,0–1,5 мм
Номинальный ток до 630 А
Тип покрытия порошковое, шагрень
Цвет RAL 7035, RAL 7032
Степень защиты IP31, IP54
Угол открытия двери 105°
Можно применять любые автоматы
Климатическое исполнение УХЛ3 для IP31, У2 для IP54
Устройства серии:
YKM40-01-31 Корпус металлический ЩМП-1-0 36 УХЛ3 IP31 395×310×220. Панель, мм: 330×250. Кол-во вводов: 3 отв. ∅31 мм (снизу).
YKM40-01-54 Корпус металлический ЩМП-1-0 74 У2 IP54 395×310×220.Панель: 330×250. 11 отв. ∅28 мм (снизу).
YKM41-01-31 Корпус металлический ЩМП-1-1 36 УХЛ3 IP31 395×310×150.Панель, мм: 330×250. Кол-во вводов: 3 отв. ∅31 мм (снизу).
YKM40-1664-31 Корпус металлический ЩМП-16.6.4-0 36 УХЛ3 IP31 1600×600×400. Цоколь: 100×600×400.1 отв. 404×178 мм (снизу).
YKM40-1664-54 Корпус металлический ЩМП-16.6.4-0 74 У2 IP54 1600×600×400.Цоколь: 100×600×400 1 отв. 404×178 мм (снизу).
YKM40-1684-31 Корпус металлический ЩМП-16.8.4-0 36 УХЛ3 IP31 1600×800×400. Цоколь: 100×800×400.1 отв. 604×178 мм (снизу).
YKM40-1684-54 Корпус металлический ЩМП-16.8.4-0 74 У2 IP54 1600×800×400.Цоколь: 100×800×400.1 отв. 604×178 мм (снизу).
YKM40-231-31 Корпус металлический ЩМП-2.3.1-0 36 УХЛ3 IP31 Корпус: 250×300×150. Панель: 180×230. 3 отв. ∅31 мм (снизу).
YKM40-231-54 Корпус металлический ЩМП-2.3.1-0 74 У2 IP54 250×300×150.Панель: 180×230.6 отв. ∅28 мм (снизу).
YKM40-02-31 Корпус металлический ЩМП-2-0 36 УХЛ3 IP31 500×400×220.Панель: 430×340 мм. 3 отв. ∅31 мм (снизу).
YKM40-02-54 Корпус металлический ЩМП-2-0 74 У2 IP54 500×400×220. Панель: 430×340.11 отв. ∅28 мм (снизу).
YKM41-02-31 Корпус металлический ЩМП-2-1 36 УХЛ3 IP31 500×400×150. Панель: 430×340 мм. 3 отв. ∅31 мм (снизу).
YKM40-321-31 Корпус металлический ЩМП-3.2.1-0 36 УХЛ3 IP31 300×210×150.Панель: 230×140.3 отв. ∅31 мм (снизу).
YKM40-321-54 Корпус металлический ЩМП-3.2.1-0 74 У2 IP54300×210×150.Панель: 230×140.6 отв. ∅28 мм (снизу).
YKM40-03-31 Корпус металлический ЩМП-3-0 36 УХЛ3 IP31 650×500×220.Панель: 580×440 мм. 3 отв. ∅31 мм (снизу).
YKM40-03-54 Корпус металлический ЩМП-3-0 74 У2 IP54 650×500×220. Панель: 580×440.14 отв. ∅28 мм (снизу).
YKM41-03-31 Корпус металлический ЩМП-3-1 36 УХЛ3 IP31 650×500×150. Панель: 580×440 мм. 3 отв. ∅31 мм (снизу).
YKM40-421-31 Корпус металлический ЩМП-4.2.1-0 36 УХЛ3 IP31 400×210×150. Панель: 330×140 мм. 3 отв. ∅31 мм (снизу).
YKM40-421-54 Корпус металлический ЩМП-4.2.1-0 74 У2 IP54 400×210×150.Панель: 330×140.6 отв. ∅28 мм (снизу).
YKM40-441-31 Корпус металлический ЩМП-4.4.1-0 36 УХЛ3 IP31 400×400×150. Панель: 330×330 мм. 3 отв. ∅31 мм (снизу).
YKM40-441-54 Корпус металлический ЩМП-4.4.1-0 74 У2 IP54 400×400×150.Панель: 330×330.6 отв. ∅28 мм (снизу).
YKM40-442-31 Корпус металлический ЩМП-4.4.2-0 36 УХЛ3 IP31 400×400×250. Панель: 330×330. 3 отв. ∅31 мм (снизу).
YKM40-442-54 Корпус металлический ЩМП-4.4.2-0 74 У2 IP54 400×400×250.Панель: 330×330.6 отв. ∅28 мм (снизу).
YKM40-461-31 Корпус металлический ЩМП-4.6.1-0 36 УХЛ3 IP31 400×600×150. Панель: 330×530. 3 отв. ∅31 мм (снизу).
YKM40-461-54 Корпус металлический ЩМП-4.6.1-0 74 У2 IP54 400×600×150. Панель: 330×530.6 отв. ∅28 мм (снизу).
YKM40-462-31 Корпус металлический ЩМП-4.6.2-0 36 УХЛ3 IP31 400×600×250. Панель: 330х330. 3 отв. ∅31 мм (снизу).
YKM40-462-54 Корпус металлический ЩМП-4.6.2-0 74 У2 IP54 400×600×250.Панель: 330×530.6 отв. ∅28 мм (снизу).
YKM40-04-31 Корпус металлический ЩМП-4-0 36 УХЛ3 IP31 800×650×250. Панель: 730х585 мм. 4 отв. ∅31 мм (снизу).
YKM40-04-54 Корпус металлический ЩМП-4-0 74 У2 IP54 800×650×250. Панель: 730×585.1 отв. 523×123 мм (снизу).
YKM40-05-31 Корпус металлический ЩМП-5-0 36 УХЛ3 IP31 1000×650×300. Панель: 930×585 мм.5 отв. ∅31 мм (снизу).
YKM40-05-54 Корпус металлический ЩМП-5-0 74 У2 IP54 1000×650×285.Панель: 930×585.1 отв. 523×123 мм (снизу).
YKM40-661-31 Корпус металлический ЩМП-6.6.1-0 36 УХЛ3 IP31 600×600×150. Панель: 530×530. 3 отв. ∅31 мм (снизу).
YKM40-661-54 Корпус металлический ЩМП-6.6.1-0 74 У2 IP54600×600×150.Панель: 530×530.6 отв. ∅28 мм(снизу).
YKM40-662-31 Корпус металлический ЩМП-6.6.2-0 36 УХЛ3 IP31 600×600×250. Панель: 330×330. 3 отв. ∅31 мм (снизу).
YKM40-662-54 Корпус металлический ЩМП-6.6.2-0 74 У2 IP54 600×600×250.Панель: 530×530.6 отв. ∅28 мм (снизу).
YKM40-06-31 Корпус металлический ЩМП-6-0 36 УХЛ3 IP31 1200×750×300. Панель: 1130×685 мм. 6 отв. ∅31 мм (снизу).
YKM40-06-54 Корпус металлический ЩМП-6-0 74 У2 IP54 1200×750×300.Панель: 1130×685.1 отв. 523×123 мм (снизу).
YKM40-07-31 Корпус металлический ЩМП-7-0 36 УХЛ3 IP31 1320×750×300. Панель: 1250×690 мм. 7 отв. ∅31 мм (снизу).
YKM40-07-54 Корпус металлический ЩМП-7-0 74 У2 IP54 1400×650×285.Панель: 1330×585.отв. 523х123 мм (снизу).
Материал (корпуса)
:
сталь
Тип крышки (дверцы)
:
глухая сплошная (без смотрового окна)
Высота
?
:
1000мм
Высота
Ширина
:
650мм
Глубина
:
300мм
Степень защиты IP
:
IP31
Вес
:
27.6
Производитель
:
IEK
10 627.78 руб.
Щиты распределительные ЩРн, ЩРв серии «УНИВЕРСАЛ» (UNIVERSAL) применяются для сборки распределительных электрощитов с использованием модульных устройств и предназначены для ввода, распределения
электроэнергии, защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
-Отличный эргономичный дизайн.
-Съемная монтажная рама.
В комплекте монтажная рама,оперативная панель,кабельные ввод-сальники-2 шт,шины N и PE, заглушка на пустые модули, маркировочная таблица, знаки электро-безопасности,комплект для заземления и навески корпуса.
-Вводные отверстия сверху и снизу,
-Для удобства прокладки кабеля расстояние между задней стенкой и DIN-рейками для удобства прокладки кабеля увеличенно.
-Опломбировка корпуса.
-Легкая конструкция
Установка: навесной, встраиваемый
Толщина металла 0,8 мм
Номинальный ток 63–125 А
Тип покрытия порошковая шагрень, шагрень, муар
Цвет RAL 7032, RAL 7035, RAL 9005, RAL 9010
Степень защиты:
навесных – IP54,
встраиваемых – IP31
Климатическое исполнение и категория размещения по ГОСТ У3
Для модульные аппаратов
Ввод кабелей сверху и снизу
Располоение отверстий у встраиваемых-сверху, снизу, сзади, у навесных сверху, снизу 70×140
электроэнергии, защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
-Отличный эргономичный дизайн.
-Съемная монтажная рама.
В комплекте монтажная рама,оперативная панель,кабельные ввод-сальники-2 шт,шины N и PE, заглушка на пустые модули, маркировочная таблица, знаки электро-безопасности,комплект для заземления и навески корпуса.
-Вводные отверстия сверху и снизу,
-Для удобства прокладки кабеля расстояние между задней стенкой и DIN-рейками для удобства прокладки кабеля увеличенно.
-Опломбировка корпуса.
-Легкая конструкция
Установка: навесной, встраиваемый
Толщина металла 0,8 мм
Номинальный ток 63–125 А
Тип покрытия порошковая шагрень, шагрень, муар
Цвет RAL 7032, RAL 7035, RAL 9005, RAL 9010
Степень защиты:
навесных – IP54,
встраиваемых – IP31
Климатическое исполнение и категория размещения по ГОСТ У3
Для модульные аппаратов
Ввод кабелей сверху и снизу
Располоение отверстий у встраиваемых-сверху, снизу, сзади, у навесных сверху, снизу 70×140
Материал (корпуса)
:
сталь
Количество рядов
:
8 рядов (2х4)
Способ монтажа (установки)
:
встраиваемый
Кол-во модулей
:
96 (2х48)
Степень защиты IP
:
IP31
Вес
:
16.1
Производитель
:
IEK
5 414.47 руб.
Щиты с монтажной панелью серии ЩМП предназначены для изготовления различных электрощитов, щитов управления и щитов автоматизации технологических процессов, установки силового оборудования. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях. Щиты серии ЩМП изготовлены из высококачественной стали методом сварки. Оцинкованная монтажная панель толщиной 1,5 мм выполнена съемной. Данное решение значительно облегчает монтаж силового электроустановочного оборудования. Позволяет закреплять массивные элементы оборудования. Надежную защиту от коррозии и эстетичность поверхности достигается фосфотированием и последующим нанесением порошковой краски RAL 7035. Вид установки — навесной.
-Высококачественное порошковое покрытие RAL 7035.
-Маркировочные наклейки.
-Комплектуется сальниками PG (боксы IP 54), полупробивные отверстия.
-Соответствует требованием ПУЭ.
-Навесное исполнение.
-Корпуса серии ЩМП-IP 54 имеют защитный желоб и козырек, предотвращающий попадание грязи и влаги при открытии дверцы.
ЩМП-25.30.14(ЩМП-02) 250х300х140 202х232
ЩМП-27.21.14 (ЩМП-00) 270х210х140 222х142
ЩМП-30x21x14 300х210х140 252х142
ЩМП-35.30.15 (ЩМП-03) 350х300х155 302х232
ЩМП-40.30.15(ЩМП-04) 400х300х155 362х232
ЩМП-40.30.22 EKF(ЩРНМ-1) 400x300x220 363х232
ЩМП-40x40x15 (ЩМП-05) 400х400х155 362х332
ЩМП-40x40x30 (ЩМП-10) 400х400х300 362х332
ЩМП-41x21x14 (ЩМП-01) 410х210х140 362х142
ЩМП-50x40x17 (ЩМП-06) 500х400х170 452х332
ЩМП-50x40x22(ЩРНМ-2) 500х400х220 452х332
ЩМП-60x40x21 (ЩМП-09) 600х400х210 552х332
ЩМП-60x40x40 (ЩМП-11) 600х400х400 552х332
ЩМП-60x60x40 (ЩМП-12) 600х600х400 552х532
ЩМП-65x50x14 650х500х140 602х432
ЩМП-65x50x22(ЩРНМ-3) 650х500х220 602х432
ЩМП-70x50x21 (ЩМП-07) 700х500х210 652х432
ЩМП-80x60x25(ЩРНМ-4) 800х600х250 752х532
ЩМП-90x70x26 (ЩМП-08) 900х700х260 852х632
ЩМП-100x65x30(ЩРНМ-5) 1000х650х300 902х562
ЩМП-120x75x30(ЩРНМ-6) 1200х750х300 1102х662
ЩМП-132x75x30 (ЩРНМ-7) 1320х750х300 1222х662
Номинальное напряжение, В 240/415
Марка стали сталь 1,2 пс ГОСТ 1050-87
сталь 08 пс ГОСТ 1050-88
Толщина оцинкованой монтажной панели, мм 1,5
Контактируемые среды невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Угол открытия дверей IP 31 120°
Угол открытия дверей IP 54
Количество вводов ∅30 3
Ввод кабеля снизу
Степень защиты IP 31 IP 54
Упаковка трехслойный листовой картон
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
В боксах ЩМП и ЩМПг оцинкованная монтажная панель выполнена съемной, что существенно облегчает монтаж оборудования. Особенность конструкции монтажной панели позволяет беспрепятственно крепить бокс к стене.Защитный козырек боксов, предотвращает от попадания пыли, грязи и обледенения.
Типовая комплектация
Комплектность боксов ЩМП со степенью защиты IP 31
1. Оцинкованная монтажная панель для установки силового
оборудования.
2. Поводок заземления закрепленный на шпильку ∅ 6 мм.
3. Усиленный замок трехгранный, с двумя ключами.
4. Усиленные петли.
5. Знаки электробезопасности с маркировочной таблицей.
6. Паспорт качества.
Комплектность боксов и ЩМПг со степенью защиты IP 54
1. Оцинкованная монтажная панель для установки силового
оборудования.
2. Поводок заземления закрепленный на шпильку ∅ 6 мм.
3. Усиленный замок трехгранный, с двумя ключами.
4. Знаки электробезопасности с маркировочной таблицей.
5. На контур двери нанесен уплотнительный состав из вспе-
ненного полиуретана.
6. Комплект для установки на стену (дюбель гвоздь), шайбы с
впресованной резиновой прокладкой.
7. Сальники.
8. Паспорт качества.
-Высококачественное порошковое покрытие RAL 7035.
-Маркировочные наклейки.
-Комплектуется сальниками PG (боксы IP 54), полупробивные отверстия.
-Соответствует требованием ПУЭ.
-Навесное исполнение.
-Корпуса серии ЩМП-IP 54 имеют защитный желоб и козырек, предотвращающий попадание грязи и влаги при открытии дверцы.
ЩМП-25.30.14(ЩМП-02) 250х300х140 202х232
ЩМП-27.21.14 (ЩМП-00) 270х210х140 222х142
ЩМП-30x21x14 300х210х140 252х142
ЩМП-35.30.15 (ЩМП-03) 350х300х155 302х232
ЩМП-40.30.15(ЩМП-04) 400х300х155 362х232
ЩМП-40.30.22 EKF(ЩРНМ-1) 400x300x220 363х232
ЩМП-40x40x15 (ЩМП-05) 400х400х155 362х332
ЩМП-40x40x30 (ЩМП-10) 400х400х300 362х332
ЩМП-41x21x14 (ЩМП-01) 410х210х140 362х142
ЩМП-50x40x17 (ЩМП-06) 500х400х170 452х332
ЩМП-50x40x22(ЩРНМ-2) 500х400х220 452х332
ЩМП-60x40x21 (ЩМП-09) 600х400х210 552х332
ЩМП-60x40x40 (ЩМП-11) 600х400х400 552х332
ЩМП-60x60x40 (ЩМП-12) 600х600х400 552х532
ЩМП-65x50x14 650х500х140 602х432
ЩМП-65x50x22(ЩРНМ-3) 650х500х220 602х432
ЩМП-70x50x21 (ЩМП-07) 700х500х210 652х432
ЩМП-80x60x25(ЩРНМ-4) 800х600х250 752х532
ЩМП-90x70x26 (ЩМП-08) 900х700х260 852х632
ЩМП-100x65x30(ЩРНМ-5) 1000х650х300 902х562
ЩМП-120x75x30(ЩРНМ-6) 1200х750х300 1102х662
ЩМП-132x75x30 (ЩРНМ-7) 1320х750х300 1222х662
Номинальное напряжение, В 240/415
Марка стали сталь 1,2 пс ГОСТ 1050-87
сталь 08 пс ГОСТ 1050-88
Толщина оцинкованой монтажной панели, мм 1,5
Контактируемые среды невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Угол открытия дверей IP 31 120°
Угол открытия дверей IP 54
Количество вводов ∅30 3
Ввод кабеля снизу
Степень защиты IP 31 IP 54
Упаковка трехслойный листовой картон
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
В боксах ЩМП и ЩМПг оцинкованная монтажная панель выполнена съемной, что существенно облегчает монтаж оборудования. Особенность конструкции монтажной панели позволяет беспрепятственно крепить бокс к стене.Защитный козырек боксов, предотвращает от попадания пыли, грязи и обледенения.
Типовая комплектация
Комплектность боксов ЩМП со степенью защиты IP 31
1. Оцинкованная монтажная панель для установки силового
оборудования.
2. Поводок заземления закрепленный на шпильку ∅ 6 мм.
3. Усиленный замок трехгранный, с двумя ключами.
4. Усиленные петли.
5. Знаки электробезопасности с маркировочной таблицей.
6. Паспорт качества.
Комплектность боксов и ЩМПг со степенью защиты IP 54
1. Оцинкованная монтажная панель для установки силового
оборудования.
2. Поводок заземления закрепленный на шпильку ∅ 6 мм.
3. Усиленный замок трехгранный, с двумя ключами.
4. Знаки электробезопасности с маркировочной таблицей.
5. На контур двери нанесен уплотнительный состав из вспе-
ненного полиуретана.
6. Комплект для установки на стену (дюбель гвоздь), шайбы с
впресованной резиновой прокладкой.
7. Сальники.
8. Паспорт качества.
Материал (корпуса)
:
сталь
Тип крышки (дверцы)
:
глухая сплошная (без смотрового окна)
Высота
?
:
650мм
Высота
Ширина
:
500 мм
Глубина
:
220мм
Степень защиты IP
:
IP31
7 593.11 руб.
Щиты с монтажной панелью серии PRO используются для сборки разнообразных электрощитов: силовых, управления, автоматики.
Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения.
Сварной металлический корпус со съемной монтажной панелью. В исполнении IP54 климатическое исполнение У1 (возможность установки под открытым небом). ЩМП серии PRO со степенью защиты IP54 имеют на дверце уплотнение из двухкомпонентного герметика и пылевлагонепроницаемый замок. Также корпуса со степенью защиты IP54 имеют защитный козырек и защитный желоб для предотвращения проникновения грязи и воды при открытии дверцы.
Дверца корпуса запирается на замок. Ключ замка имеет единый секрет.
Сварной корпус, полностью проваренные швы.
-Возможность установки фальш-панелей.
-Защитный козырек и защитный желоб в корпусах IP54 предотвращают проникновение грязи и воды при открытии двери.
-Увеличенная полезная площадь монтажных панелей.
-Съемные кабельные вводы облегчают ввод проводников в щит.
-Визуальное отличие серии ЩМП PRO – ограненные углы.
-Повышенная антикоррозийная стойкость.
-При установке на замок пылевлагонепроницаемой фурнитуры с возможностью опломбировки корпус IP54 достигает степени защиты IP65.
Вид установки навесной
Толщина металла 1,0 мм – у ЩМП первых 3-х габаритов; 1,4 мм – у ЩМП выше 3-го габарита
Номинальный ток до 630 А
Тип покрытия порошковое, шагрень
Цвет RAL 7032 для IP31 RAL 7035 для IP54
Степень защиты IP31, IP54
Угол открытия двери 105°
Климатическое исполнение УХЛ3 для IP31, У1 для IP54
Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения.
Сварной металлический корпус со съемной монтажной панелью. В исполнении IP54 климатическое исполнение У1 (возможность установки под открытым небом). ЩМП серии PRO со степенью защиты IP54 имеют на дверце уплотнение из двухкомпонентного герметика и пылевлагонепроницаемый замок. Также корпуса со степенью защиты IP54 имеют защитный козырек и защитный желоб для предотвращения проникновения грязи и воды при открытии дверцы.
Дверца корпуса запирается на замок. Ключ замка имеет единый секрет.
Сварной корпус, полностью проваренные швы.
-Возможность установки фальш-панелей.
-Защитный козырек и защитный желоб в корпусах IP54 предотвращают проникновение грязи и воды при открытии двери.
-Увеличенная полезная площадь монтажных панелей.
-Съемные кабельные вводы облегчают ввод проводников в щит.
-Визуальное отличие серии ЩМП PRO – ограненные углы.
-Повышенная антикоррозийная стойкость.
-При установке на замок пылевлагонепроницаемой фурнитуры с возможностью опломбировки корпус IP54 достигает степени защиты IP65.
Вид установки навесной
Толщина металла 1,0 мм – у ЩМП первых 3-х габаритов; 1,4 мм – у ЩМП выше 3-го габарита
Номинальный ток до 630 А
Тип покрытия порошковое, шагрень
Цвет RAL 7032 для IP31 RAL 7035 для IP54
Степень защиты IP31, IP54
Угол открытия двери 105°
Климатическое исполнение УХЛ3 для IP31, У1 для IP54
Материал (корпуса)
:
сталь
Тип крышки (дверцы)
:
глухая сплошная (без смотрового окна)
Высота
?
:
1200мм
Высота
Ширина
:
650мм
Глубина
:
285мм
Степень защиты IP
:
IP54
Вес
:
41
Производитель
:
IEK
24 639.63 руб.
Осевой вентилятор DC среднескоростной постоянного тока TIDAR, RQD, 7015MS, 12 В – это простое устройство, состоящее из рабочего колеса, лопастей и защитного корпуса. Предназначен для отвода и подачи воздуха, обеспечивает перемещение воздушных потоков.
Производитель
:
Tidar
Осевой вентилятор AC TIDAR, RQA, 172x150x38HSL, 220 В – это простое устройство, состоящее из рабочего колеса, лопастей и защитного корпуса. Предназначен для отвода и подачи воздуха, обеспечивает перемещение воздушных потоков.
Производитель
:
Tidar
Вентилятор осевой постоянного тока RUICHI UF3K3-700, 20х20х6.5 мм, 10000 об./мин., 25.6 дБ, 5 В, 0.12 А, 0.6 Вт, корпус/крыльчатка - PBT – это простое устройство, состоящее из рабочего колеса, лопастей и защитного корпуса. Предназначен для отвода и подачи воздуха, обеспечивает перемещение воздушных потоков.
Производитель
:
Ruichi
Решетка для осевого вентилятора металлическая RUICHI, 92x92 мм – это изделие, предназначенное для повышения эффективности охлаждения вентиляторов. Устанавливается устройство в панели или двери специальных шкафов.
Надёжная фиксация обеспечивается защёлками и другими крепёжными деталями.
Корпус решеток обычно изготавливается из ABS-пластика. Воздушный поток меняет своё направление путём вариации полярности подключения.
Надёжная фиксация обеспечивается защёлками и другими крепёжными деталями.
Корпус решеток обычно изготавливается из ABS-пластика. Воздушный поток меняет своё направление путём вариации полярности подключения.
Производитель
:
Ruichi
Осевой вентилятор DC TIDAR, RQD, 4020MS, 12 В – это простое устройство, состоящее из рабочего колеса, лопастей и защитного корпуса. Предназначен для отвода и подачи воздуха, обеспечивает перемещение воздушных потоков.
Производитель
:
Tidar
Осевой вентилятор DC среднескоростной постоянного тока TIDAR, RQD, 8015MS, 12 В – это простое устройство, состоящее из рабочего колеса, лопастей и защитного корпуса. Предназначен для отвода и подачи воздуха, обеспечивает перемещение воздушных потоков.
Производитель
:
Tidar
147.58 руб.
Осевой вентилятор DC TIDAR, RQD, 9225MS, 12 В – это простое устройство, состоящее из рабочего колеса, лопастей и защитного корпуса. Предназначен для отвода и подачи воздуха, обеспечивает перемещение воздушных потоков.
Производитель
:
Tidar
138.04 руб.
Осевой вентилятор DC TIDAR, RQD, 8025MS, 24 В – это простое устройство, состоящее из рабочего колеса, лопастей и защитного корпуса. Предназначен для отвода и подачи воздуха, обеспечивает перемещение воздушных потоков.
Производитель
:
Tidar
145.83 руб.
Осевой вентилятор DC TIDAR, RQD, 5010HS, 24 В – это простое устройство, состоящее из рабочего колеса, лопастей и защитного корпуса. Предназначен для отвода и подачи воздуха, обеспечивает перемещение воздушных потоков.
Производитель
:
Tidar
119.49 руб.
Осевой вентилятор AC TIDAR, RQA, 172x163x51HBL, 220 В – это простое устройство, состоящее из рабочего колеса, лопастей и защитного корпуса. Предназначен для отвода и подачи воздуха, обеспечивает перемещение воздушных потоков.
Производитель
:
Tidar
1 526.83 руб.
0
0
Осевой вентилятор AC TIDAR с подшипником скольжения, RQA, 12025HSL, 220 В – это простое устройство, состоящее из рабочего колеса, лопастей и защитного корпуса. Предназначен для отвода и подачи воздуха, обеспечивает перемещение воздушных потоков.
Производитель
:
Tidar
576.80 руб.
Осевой вентилятор AC TIDAR с подшипником качения, RQA, 172x150x50HBL, 220 В – это простое устройство, состоящее из рабочего колеса, лопастей и защитного корпуса. Предназначен для отвода и подачи воздуха, обеспечивает перемещение воздушных потоков.
Производитель
:
Tidar
1 487.89 руб.
