Быстрый просмотр

Центральные перемычки (блоки перемычек) ТДМ - предназначены для коммутации зажимов наборным ЗНИ.
Количество полюсов: 10.
Для клемм: ЗНИ-16.

Артикулы и изделия:
SQ0803-0051 Перемычка для ЗНИ-10мм2 10PIN
SQ0803-0049 Перемычка для ЗНИ-10мм2 2PIN
SQ0803-0050 Перемычка для ЗНИ-10мм2 3PIN
SQ0803-0054 Перемычка для ЗНИ-16мм2 10PIN
SQ0803-0052 Перемычка для ЗНИ-16мм2 2PIN
SQ0803-0053 Перемычка для ЗНИ-16мм2 3PIN
SQ0803-0042 Перемычка для ЗНИ-2,5мм2 10PIN
SQ0803-0040 Перемычка для ЗНИ-2,5мм2 2PIN
SQ0803-0041 Перемычка для ЗНИ-2,5мм2 3PIN
SQ0803-0055 Перемычка для ЗНИ-35мм2 2PIN
SQ0803-0056 Перемычка для ЗНИ-35мм2 3PIN
SQ0803-0045 Перемычка для ЗНИ-4мм2 10PIN
SQ0803-0043 Перемычка для ЗНИ-4мм2 2PIN
SQ0803-0044 Перемычка для ЗНИ-4мм2 3PIN
SQ0803-0048 Перемычка для ЗНИ-6мм2 10PIN
SQ0803-0046 Перемычка для ЗНИ-6мм2 2PIN
SQ0803-0047 Перемычка для ЗНИ-6мм2 3PIN

Тип устройства (изделия) : Блок перемычек

Производитель : TDM

Быстрый просмотр

Зажимы наборные винтовые ЗНИ ТДМ - предназначены для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.
Номинальный ток: 24А.
Цвет: черный.
Поперечное сечение присоединяемых проводников: 2,5 мм2.
Материал корпуса/зажима: полиамид/латунь.
Монтаж: на дин-рейку 35мм.

Артикулы и изделия:
SQ0803-0529 ЗНИ-2,5мм2 (JXB25А) желтый
SQ0803-0129 ЗНИ-2,5мм2 (JXB25А) зеленый
SQ0803-0329 ЗНИ-2,5мм2 (JXB25А) красный
SQ0803-0229 ЗНИ-2,5мм2 (JXB25А) оранжевый
SQ0803-0029 ЗНИ-2,5мм2 (JXB25А) серый
SQ0803-0030 ЗНИ-2,5мм2 (JXB25А) синий
SQ0803-0429 ЗНИ-2,5мм2 (JXB25А) черный
SQ0803-0031 ЗНИ-2,5PEN 2,5мм2 (JXB-земля)

Тип устройства (изделия) : Клемма винтовая

Сечение жилы (проводника)

: 2,5 мм2

Ширина : 5,4 мм

Цвет : черный

Производитель : TDM

Быстрый просмотр


Щиты (металлокорпуса) с монтажной панелью IP66 ТДМ - предназначены для сборок электрощитов самого разнообразного назначения (щитов автоматики и управления, силовых щитов, пунктов распределения и т. д.)
Цвет: серый (RAL 7032)
Покрытие: текстурированный полиэстеровый порошок.
Степень защиты: IP66.
Толщина металла корпуса: 1,2 мм.
Климатическое исполнение: УХЛ2.
Габаритные размеры: 500х400х150 (ВхШхГ) мм.
Артикулы и изделия:
SQ0905-0083 Корпус металлический ЩМП-1-0 IP66 (395х310х220)
SQ0905-0077 Корпус металлический ЩМП-1-1 IP66 (395х310х150)
SQ0905-0084 Корпус металлический ЩМП-2-0 IP66 (500х400х220)
SQ0905-0081 Корпус металлический ЩМП-2-1 IP66 (500х400х150)
SQ0905-0076 Корпус металлический ЩМП-2.3.1-0 IP66 (250х300х150)
SQ0905-0085 Корпус металлический ЩМП-3-0 IP66 (650х500х220)
SQ0905-0082 Корпус металлический ЩМП-3-1 IP66 (650х500х150)
SQ0905-0074 Корпус металлический ЩМП-3.2.1-0 IP66 (300х210х150)
SQ0905-1005 Корпус металлический ЩМП-3.3.15 IP66 (300х300х150)
SQ0905-1003 Корпус металлический ЩМП-3.4.2-0 IP66 (300х400х200)
SQ0905-0089 Корпус металлический ЩМП-4-0 IP66 (800х650х250)
SQ0905-0075 Корпус металлический ЩМП-4.2.1-0 IP66 (400х210х150)
SQ0905-1004 Корпус металлический ЩМП-4.3.2-0 IP66 (400х300х200)
SQ0905-0078 Корпус металлический ЩМП-4.4.1-0 IP66 (400х400х150)
SQ0905-0086 Корпус металлический ЩМП-4.4.2-0 IP66 (400х400х250)
SQ0905-0079 Корпус металлический ЩМП-4.6.1-0 IP66 (400х600х150)
SQ0905-1006 Корпус металлический ЩМП-4.6.2 IP66 (400х600х200)
SQ0905-0087 Корпус металлический ЩМП-4.6.2-0 IP66 (400х600х250)
SQ0905-1007 Корпус металлический ЩМП-5.3.15 IP66 (500х300х150)
SQ0905-1008 Корпус металлический ЩМП-5.5.2 IP66 (500х500х200)
SQ0905-1009 Корпус металлический ЩМП-6.4.2 IP66 (600х400х200)
SQ0905-0080 Корпус металлический ЩМП-6.6.1-0 IP66 (600х600х150)
SQ0905-0088 Корпус металлический ЩМП-6.6.2-0 IP66 (600х600х250)
SQ0905-1010 Корпус металлический ЩМП-7.5.2 IP66 (700х500х200)
SQ0905-0090 Корпус металлический ЩМП-5-0 IP66 (1000х650х285)
SQ0905-0091 Корпус металлический ЩМП-6-0 IP66 (1200х750х300)
SQ0905-0092 Корпус металлический ЩМП-7-0 IP66 (1400х650х285)
SQ0905-0416 Корпус металлический ЩМП-16.6.4-0 (1600х600х400) IP66 без монт. панелей
SQ0905-0417 Корпус металлический ЩМП-16.8.4-0 (1600х800х400) IP66 без монт. панелей
SQ0905-0418 Корпус металлический ЩМП-18.6.4-0 (1800х600х400) IP66 без монт. панелей
SQ0905-0419 Корпус металлический ЩМП-18.8.4-0 (1800х800х400) IP66 без монт. панелей

Материал (корпуса) : сталь

Тип крышки (дверцы) : глухая сплошная (без смотрового окна)

Высота

: 500мм

Ширина : 400 мм

Глубина : 150мм

Степень защиты IP : IP66

Быстрый просмотр

Шина электротехничекая медная М1Т - предназначена для изготовления шинных сборок, шинопроводов в распределительных устройствах.
Изготовлена из: электротехническая медь марки М1Т.
Ширина: 40 мм.
Высота:3 мм.
Длина: 4000 мм (4 метра)
Артикулы и изделия:
SQ0811-0020 Шина М1Т 3х15х4000 мм
SQ0811-0031 Шина М1Т 3х16х4000 мм
SQ0811-0010 Шина М1Т 3х20х4000 мм
SQ0811-0009 Шина М1Т 3х25х4000 мм
SQ0811-0015 Шина М1Т 3х30х4000 мм
SQ0811-0017 Шина М1Т 3х40х4000 мм
SQ0811-0021 Шина М1Т 4х20х4000 мм
SQ0811-0030 Шина М1Т 4х25х4000 мм
SQ0811-0002 Шина М1Т 4х30х4000 мм
SQ0811-0003 Шина М1Т 4х40х4000 мм
SQ0811-0005 Шина М1Т 5х20х4000 мм
SQ0811-0006 Шина М1Т 5х25х4000 мм
SQ0811-0007 Шина М1Т 5х30х4000 мм
SQ0811-0019 Шина М1Т 5х40х4000 мм
SQ0811-0018 Шина М1Т 5х50х4000 мм
SQ0811-0024 Шина М1Т 6х50х4000 мм
SQ0811-0028 Шина М1Т 6х60х4000 мм
SQ0811-0027 Шина М1Т 8х80х4000 мм
SQ0811-0037 Шина М1Т 10х20х4000 мм
SQ0811-0008 Шина М1Т 10х30х4000 мм
SQ0811-0035 Шина М1Т 10х50х4000 мм
SQ0811-0036 Шина М1Т 10х60х4000 мм
SQ0811-0029 Шина М1Т 10х80х4000 мм
SQ0811-0026 Шина М1Т 10х100х4000 мм
SQ0811-0033 Шина М1Т 10х120х4000 мм

Материал (корпуса) : медь М1Т

Длина : 4000 мм

Высота

: 3 мм

Ширина : 40 мм

Производитель : TDM

Быстрый просмотр

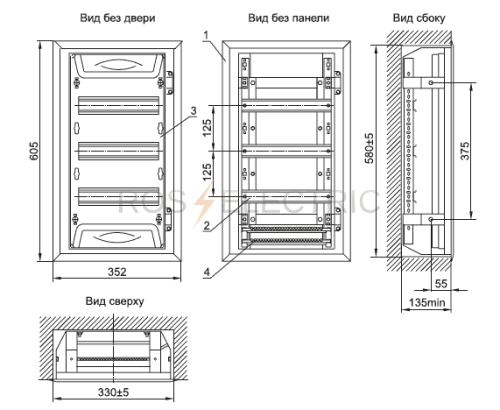

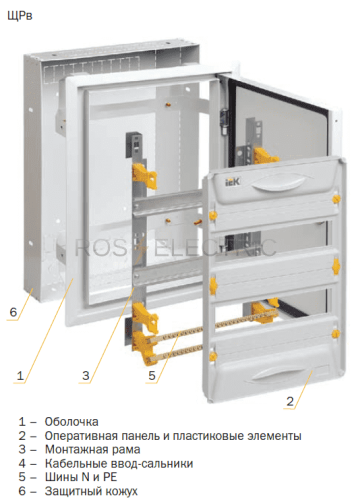

Щиты распределительные ЩРн, ЩРв серии «УНИВЕРСАЛ» (UNIVERSAL) применяются для сборки распределительных электрощитов с использованием модульных устройств и предназначены для ввода, распределения

электроэнергии, защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.

-Отличный эргономичный дизайн.

-Съемная монтажная рама.

В комплекте монтажная рама,оперативная панель,кабельные ввод-сальники-2 шт,шины N и PE, заглушка на пустые модули, маркировочная таблица, знаки электро-безопасности,комплект для заземления и навески корпуса.

-Вводные отверстия сверху и снизу,

-Для удобства прокладки кабеля расстояние между задней стенкой и DIN-рейками для удобства прокладки кабеля увеличенно.

-Опломбировка корпуса.

-Легкая конструкция

Установка: навесной, встраиваемый

Толщина металла 0,8 мм

Номинальный ток 63–125 А

Тип покрытия порошковая шагрень, шагрень, муар

Цвет RAL 7032, RAL 7035, RAL 9005, RAL 9010

Степень защиты:

навесных – IP54,

встраиваемых – IP31

Климатическое исполнение и категория размещения по ГОСТ У3

Для модульные аппаратов

Ввод кабелей сверху и снизу

Располоение отверстий у встраиваемых-сверху, снизу, сзади, у навесных сверху, снизу 70×140

Материал (корпуса) : сталь

Количество рядов : 4 ряда

Способ монтажа (установки) : встраиваемый

Кол-во модулей : 36

Степень защиты IP : IP31

Вес : 5.6

Производитель : IEK

Быстрый просмотр

Материал (корпуса) : сталь

Количество рядов : 3 ряда

Способ монтажа (установки) : встраиваемый

Кол-во модулей : 36

Степень защиты IP : IP31

Вес : 5.6

Производитель : IEK

Быстрый просмотр

Материал (корпуса) : сталь

Количество рядов : 4 ряда (2х2)

Способ монтажа (установки) : встраиваемый

Кол-во модулей : 48 (2х24)

Степень защиты IP : IP31

Вес : 8.68

Производитель : IEK

Быстрый просмотр

Знаки электробезопасности служат для предупреждения об опасности поражения электрическим током, для запрещения контактов с коммутационной аппаратурой, для определения места работы и т.п. Знаки выполнены в виде самоклеющейся пленки.
Знак «Не включать. Работа на линии» 100х200 аn-3-01
Знак «Не включать. Работают люди» 100х200 аn-3-02
Знак «Не влезай. Убъёт» 100х200 аn-3-03
Знак «Опасно» 100х200 аn-3-04
Знак «Стой! Напряжение» 100х200 аn-3-05
Знак «Стой! Опасно для жизни» 100х200 аn-3-06

Материал (корпуса) : Самоклеящаяся пленка (этикетка)

Размер : 100х200 мм

Знак (символ,надпись) : Стой! Опасно для жизни

Быстрый просмотр

Щиты с монтажной панелью серии ЩМП предназначены для изготовления различных электрощитов, щитов управления и щитов автоматизации технологических процессов, установки силового оборудования. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях. Щиты серии ЩМП изготовлены из высококачественной стали методом сварки. Оцинкованная монтажная панель толщиной 1,5 мм выполнена съемной. Данное решение значительно облегчает монтаж силового электроустановочного оборудования. Позволяет закреплять массивные элементы оборудования. Надежную защиту от коррозии и эстетичность поверхности достигается фосфотированием и последующим нанесением порошковой краски RAL 7035. Вид установки — навесной.
-Высококачественное порошковое покрытие RAL 7035.
-Маркировочные наклейки.
-Комплектуется сальниками PG (боксы IP 54), полупробивные отверстия.
-Соответствует требованием ПУЭ.
-Навесное исполнение.
-Корпуса серии ЩМП-IP 54 имеют защитный желоб и козырек, предотвращающий попадание грязи и влаги при открытии дверцы.
ЩМП-25.30.14(ЩМП-02) 250х300х140 202х232
ЩМП-27.21.14 (ЩМП-00) 270х210х140 222х142
ЩМП-30x21x14 300х210х140 252х142
ЩМП-35.30.15 (ЩМП-03) 350х300х155 302х232
ЩМП-40.30.15(ЩМП-04) 400х300х155 362х232
ЩМП-40.30.22 EKF(ЩРНМ-1) 400x300x220 363х232
ЩМП-40x40x15 (ЩМП-05) 400х400х155 362х332
ЩМП-40x40x30 (ЩМП-10) 400х400х300 362х332
ЩМП-41x21x14 (ЩМП-01) 410х210х140 362х142
ЩМП-50x40x17 (ЩМП-06) 500х400х170 452х332
ЩМП-50x40x22(ЩРНМ-2) 500х400х220 452х332
ЩМП-60x40x21 (ЩМП-09) 600х400х210 552х332
ЩМП-60x40x40 (ЩМП-11) 600х400х400 552х332
ЩМП-60x60x40 (ЩМП-12) 600х600х400 552х532
ЩМП-65x50x14 650х500х140 602х432
ЩМП-65x50x22(ЩРНМ-3) 650х500х220 602х432
ЩМП-70x50x21 (ЩМП-07) 700х500х210 652х432
ЩМП-80x60x25(ЩРНМ-4) 800х600х250 752х532
ЩМП-90x70x26 (ЩМП-08) 900х700х260 852х632
ЩМП-100x65x30(ЩРНМ-5) 1000х650х300 902х562
ЩМП-120x75x30(ЩРНМ-6) 1200х750х300 1102х662
ЩМП-132x75x30 (ЩРНМ-7) 1320х750х300 1222х662

Номинальное напряжение, В 240/415
Марка стали сталь 1,2 пс ГОСТ 1050-87
сталь 08 пс ГОСТ 1050-88
Толщина оцинкованой монтажной панели, мм 1,5
Контактируемые среды невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Угол открытия дверей IP 31 120°
Угол открытия дверей IP 54
Количество вводов ∅30 3
Ввод кабеля снизу
Степень защиты IP 31 IP 54
Упаковка трехслойный листовой картон
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
В боксах ЩМП и ЩМПг оцинкованная монтажная панель выполнена съемной, что существенно облегчает монтаж оборудования. Особенность конструкции монтажной панели позволяет беспрепятственно крепить бокс к стене.Защитный козырек боксов, предотвращает от попадания пыли, грязи и обледенения.
Типовая комплектация
Комплектность боксов ЩМП со степенью защиты IP 31
1. Оцинкованная монтажная панель для установки силового
оборудования.
2. Поводок заземления закрепленный на шпильку ∅ 6 мм.
3. Усиленный замок трехгранный, с двумя ключами.
4. Усиленные петли.
5. Знаки электробезопасности с маркировочной таблицей.
6. Паспорт качества.
Комплектность боксов и ЩМПг со степенью защиты IP 54
1. Оцинкованная монтажная панель для установки силового
оборудования.
2. Поводок заземления закрепленный на шпильку ∅ 6 мм.
3. Усиленный замок трехгранный, с двумя ключами.
4. Знаки электробезопасности с маркировочной таблицей.
5. На контур двери нанесен уплотнительный состав из вспе-
ненного полиуретана.
6. Комплект для установки на стену (дюбель гвоздь), шайбы с
впресованной резиновой прокладкой.
7. Сальники.
8. Паспорт качества.

Материал (корпуса) : сталь

Тип крышки (дверцы) : глухая сплошная (без смотрового окна)

Высота

: 400мм

Ширина : 300 мм

Глубина : 220мм

Степень защиты IP : IP54

Быстрый просмотр

Материал (корпуса) : сталь

Тип крышки (дверцы) : глухая сплошная (без смотрового окна)

Высота

: 350мм

Ширина : 300 мм

Глубина : 155мм

Степень защиты IP : IP31

Быстрый просмотр

Щиты распределительные ЩРН, ЩРВ предназначены для установки модульного оборудования. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях. Щиты имеют металлический сварной корпус. Позволяют разместить до 90 однополюсных автоматических выключателей ВА 47-63 марки EKF.
Вид установки — встраиваемый и навесной.
-Широкий ассортимент типоразмеров в серии.
-Высококачественное порошковое покрытие RAL-7035.
-Новая конструкция изделия предотвращает доступ ко всем токопроводящим элементам.
-Быстросъемная перенавешиваемая дверь.
-Соответствие требованием ПУЭ.
-Высокий уровень электробезопасности.
-До 90 полюсов.
-Комплектуется маркировочными наклейками.
-Бокс оборудован защитной панелью, предотвращающей поражение током в ходе эксплуатации.
-Боксы производства EKF оборудованы обмедненной шпилькой заземления.
-Боксы могут быть использованы для навесного и частично утопленного монтажа.
-Защитный козырек боксов IP 54, предотвращает от попадания пыли, грязи и обледенения.

ЩРН-72 двухдверный IP31 480х565х120
ЩРН-90 IP31 480х680х120
ЩРН-12 IP 54 265х310х120
ЩРН-24 IP54 395х310х120
ЩРН-36 IP54(520х310х120) 520х310х120
ЩРН-48 IP54 620х310х120
ЩРН-9с шинами IP31 220х300х120
ЩРН-12с шинами IP31 220х300х120
ЩРН-24 с шинами IP31 350х300х120
ЩРВ-9 IP31 260х340х120
ЩРВ-12 IP31 260х340х120
ЩРВ-18М IP31 260х440х120
ЩРВ-18 IP31) 390х340х120
ЩРВ-24 IP31 390х340х120
ЩРВ-36 IP31 520х340х120
ЩРВ-48 IP31 650х340х120
ЩРВ-54 IP31 520х440х120
ЩРВ-72 двухдверный IP31 520х605х120

Комплектация
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 31 по ГОСТ 14254-96
- DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Замок с двумя ключами ,одинаковой степени секретности.
-Знаки электробезопасности с маркировочной таблицей.
-Паспорт качества.

Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 54
-DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Усиленный замок трехгранный с двумя ключами.
-Знаки электробезопасности с маркировочной таблицей.
-На контур двери нанесен уплотнительный состав из вспе- ненного полиуретана.
-Сальники.
- Паспорт качества.

Номинальное напряжение, В 240/415
Марка стали сталь 08пс ГОСТ 1050-88
Контактируемые среды
невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Количество вводов ∅30 3
Угол открытия дверей IP 31 120°
Угол открытия дверей IP 54 180°
Упаковка трехслойный листовой картон
Степень защиты по ГОСТ 14254 IP 31, IP 54
Климатическое исполнение УХЛ3 по ГОСТ 15150-69

Материал (корпуса) : сталь

Количество рядов : 2 ряда

Способ монтажа (установки) : встраиваемый

Кол-во модулей : 24

Степень защиты IP : IP31

Производитель : EKF

Быстрый просмотр

Материал (корпуса) : сталь

Количество рядов : 1 ряд

Способ монтажа (установки) : встраиваемый

Кол-во модулей : 18

Степень защиты IP : IP31

Производитель : EKF

Быстрый просмотр

Изоляторы шинные используются для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а также возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Тип устройства (изделия) : Изоляторы "бочонок" без болта

Резьба : M8

Высота

: 35 мм

Вес : 0.06

Напряжения пробоя : 10 кВ

Производитель : IEK

Быстрый просмотр

Внешние закорачивающие перемычки соединяют потенциалы между клеммными колодками, сокращая время подключения. Соседние или выбранные блоки в сборке можно легко соединить между собой.

Производитель : IEK

Быстрый просмотр

Производитель : IEK

Быстрый просмотр

Колодки клеммные ST EKF PROXIMA пружинные устанавливаются на DIN-рейку Ω-типа (TH) и предназначены для использования в электрических щитах – для подключения и разветвления фазных, нулевых и проводников заземления различного сечения. Особое преимущество данных клемм – в безвинтовом креплении проводников: используются подпружиненные контакты. Подвод проводника осуществляется сверху клеммы.Для присоединения (отсоединения) проводника необходимо нажать отверткой на пружину через отверстие, расположенное сверху клеммы. Клеммы изготавливаются из огнестойкого полиамида следующих цветов: серый, синий, желто-зеленый.

Производитель : EKF
