Щиты распределительные ЩРн, ЩРв серии «УНИВЕРСАЛ» (UNIVERSAL) применяются для сборки распределительных электрощитов с использованием модульных устройств и предназначены для ввода, распределения
электроэнергии, защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
-Отличный эргономичный дизайн.
-Съемная монтажная рама.
В комплекте монтажная рама,оперативная панель,кабельные ввод-сальники-2 шт,шины N и PE, заглушка на пустые модули, маркировочная таблица, знаки электро-безопасности,комплект для заземления и навески корпуса.
-Вводные отверстия сверху и снизу,
-Для удобства прокладки кабеля расстояние между задней стенкой и DIN-рейками для удобства прокладки кабеля увеличенно.
-Опломбировка корпуса.
-Легкая конструкция
Установка: навесной, встраиваемый
Толщина металла 0,8 мм
Номинальный ток 63–125 А
Тип покрытия порошковая шагрень, шагрень, муар
Цвет RAL 7032, RAL 7035, RAL 9005, RAL 9010
Степень защиты:
навесных – IP54,
встраиваемых – IP31
Климатическое исполнение и категория размещения по ГОСТ У3
Для модульные аппаратов
Ввод кабелей сверху и снизу
Располоение отверстий у встраиваемых-сверху, снизу, сзади, у навесных сверху, снизу 70×140
электроэнергии, защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
-Отличный эргономичный дизайн.
-Съемная монтажная рама.
В комплекте монтажная рама,оперативная панель,кабельные ввод-сальники-2 шт,шины N и PE, заглушка на пустые модули, маркировочная таблица, знаки электро-безопасности,комплект для заземления и навески корпуса.
-Вводные отверстия сверху и снизу,
-Для удобства прокладки кабеля расстояние между задней стенкой и DIN-рейками для удобства прокладки кабеля увеличенно.
-Опломбировка корпуса.
-Легкая конструкция
Установка: навесной, встраиваемый
Толщина металла 0,8 мм
Номинальный ток 63–125 А
Тип покрытия порошковая шагрень, шагрень, муар
Цвет RAL 7032, RAL 7035, RAL 9005, RAL 9010
Степень защиты:
навесных – IP54,
встраиваемых – IP31
Климатическое исполнение и категория размещения по ГОСТ У3
Для модульные аппаратов
Ввод кабелей сверху и снизу
Располоение отверстий у встраиваемых-сверху, снизу, сзади, у навесных сверху, снизу 70×140
Материал (корпуса)
:
сталь
Количество рядов
:
6 рядов (2х3)
Способ монтажа (установки)
:
встраиваемый
Кол-во модулей
:
72 (2х36)
Степень защиты IP
:
IP31
Вес
:
10.32
Производитель
:
IEK
8 414.64 руб.
Быстрый просмотр
Применяется для сборки распределительных электрощитов с модульной аппаратурой, для ввода и распределения электроэнергии, для защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
-Высокая антикоррозийная стойкость.
-Качественное наружное покрытие.
-Секрет замка единый для всех корпусов серии.
Технические характеристики
Установка: навесная и встраиваемая
Толщина металла корпуса 0,8–1,0 мм
Номинальный ток до 100 А
Тип покрытия порошковое, шагрень/глянец
Цвета: RAL 7032, RAL 7035, RAL 9016
Степень защиты
навесных – IP31, IP54
встраиваемых – IP31
Угол открытия двери 105°
Тип применяемых аппаратов модульные
Климатическое исполнение УХЛ3
-Высокая антикоррозийная стойкость.
-Качественное наружное покрытие.
-Секрет замка единый для всех корпусов серии.
Технические характеристики
Установка: навесная и встраиваемая
Толщина металла корпуса 0,8–1,0 мм
Номинальный ток до 100 А
Тип покрытия порошковое, шагрень/глянец
Цвета: RAL 7032, RAL 7035, RAL 9016
Степень защиты
навесных – IP31, IP54
встраиваемых – IP31
Угол открытия двери 105°
Тип применяемых аппаратов модульные
Климатическое исполнение УХЛ3
Материал (корпуса)
:
сталь
Количество рядов
:
2 ряда
Способ монтажа (установки)
:
встраиваемый
Кол-во модулей
:
24
Степень защиты IP
:
IP31
Производитель
:
IEK
914.83 руб.
Быстрый просмотр
Предназначены для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением.
-Ударопрочный, самозатухающий АБС-пластик.
-Простой и быстрый монтаж – отверстия для крепления корпуса.
-Предварительно выштампованные вводы для введения кабелей со всех сторон.
-Универсальные винты, подходящие к любому типу отвертки.
-Наличие специального суппорта для шин N и PE из самозатухающего пластика при 960 °С.
-Увеличенное расстояние от DIN-рейки до задней стенки основания корпуса.
Вид установки навесной, встраиваемый
Степень защиты IP40
Класс защиты II
Материал корпуса АБС-пластик
Материал дверцы полистирол
Цвет корпуса RAL 9016
Количество рядов от 1 до 3
Количество модулей от 4 до 36
Номинальное напряжение, В до 400
Номинальная частота, Гц 50
Номинальный ток,А 63
Рабочая температура, °С –20÷+80
Ударная прочность IK05 (0,7 Дж)
ЩРН П 4 навесной.1 ряд, 4 модуля. Шины N и PE: 4×10 мм2
ЩРН П 6 навесной.1 ряд, 6 модулей. Шины N и PE: 6×10 мм2.
ЩРН П 8 навесной. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2.
ЩРН П 12 навесной. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.
ЩРН П 18 навесной.1 ряд, 18 модулей. Шины N и PE: 3×10 мм2;8×10 мм2 — 2 шт.
ЩРН П 24 навесной. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.
ЩРН П 36 навесной. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.
ЩРВ П 4 встраиваемый. 1 ряд, 4 модуля. Шины N и PE: 4×10 мм2
ЩРВ П 6 встраиваемый. 1 ряд, 6 модулей. Шины N и PE: 6×10 мм2
ЩРВ П 8 встраиваемый. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2
ЩРВ П 12 встраиваемый. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.
ЩРВ П 18 встраиваемый. 1 ряд, 18 модулей. Шины N и PE: 3×10 мм2; 8×10 мм2 — 2 шт.
ЩРВ П 24 встраиваемый. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.
ЩРВ П 36 встраиваемый. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.
-Ударопрочный, самозатухающий АБС-пластик.
-Простой и быстрый монтаж – отверстия для крепления корпуса.
-Предварительно выштампованные вводы для введения кабелей со всех сторон.
-Универсальные винты, подходящие к любому типу отвертки.
-Наличие специального суппорта для шин N и PE из самозатухающего пластика при 960 °С.
-Увеличенное расстояние от DIN-рейки до задней стенки основания корпуса.
Вид установки навесной, встраиваемый
Степень защиты IP40
Класс защиты II
Материал корпуса АБС-пластик
Материал дверцы полистирол
Цвет корпуса RAL 9016
Количество рядов от 1 до 3
Количество модулей от 4 до 36
Номинальное напряжение, В до 400
Номинальная частота, Гц 50
Номинальный ток,А 63
Рабочая температура, °С –20÷+80
Ударная прочность IK05 (0,7 Дж)
ЩРН П 4 навесной.1 ряд, 4 модуля. Шины N и PE: 4×10 мм2
ЩРН П 6 навесной.1 ряд, 6 модулей. Шины N и PE: 6×10 мм2.
ЩРН П 8 навесной. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2.
ЩРН П 12 навесной. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.
ЩРН П 18 навесной.1 ряд, 18 модулей. Шины N и PE: 3×10 мм2;8×10 мм2 — 2 шт.
ЩРН П 24 навесной. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.
ЩРН П 36 навесной. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.
ЩРВ П 4 встраиваемый. 1 ряд, 4 модуля. Шины N и PE: 4×10 мм2
ЩРВ П 6 встраиваемый. 1 ряд, 6 модулей. Шины N и PE: 6×10 мм2
ЩРВ П 8 встраиваемый. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2
ЩРВ П 12 встраиваемый. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.
ЩРВ П 18 встраиваемый. 1 ряд, 18 модулей. Шины N и PE: 3×10 мм2; 8×10 мм2 — 2 шт.
ЩРВ П 24 встраиваемый. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.
ЩРВ П 36 встраиваемый. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.
Материал (корпуса)
:
пластик
Количество рядов
:
2 ряда
Способ монтажа (установки)
:
встраиваемый
Кол-во модулей
:
24
Степень защиты IP
:
IP40
Вес
:
1.365
Производитель
:
IEK
825.71 руб.
Быстрый просмотр
Щиты распределительные ЩРН, ЩРВ предназначены для установки модульного оборудования. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях. Щиты имеют металлический сварной корпус. Позволяют разместить до 90 однополюсных автоматических выключателей ВА 47-63 марки EKF.
Вид установки — встраиваемый и навесной.
-Широкий ассортимент типоразмеров в серии.
-Высококачественное порошковое покрытие RAL-7035.
-Новая конструкция изделия предотвращает доступ ко всем токопроводящим элементам.
-Быстросъемная перенавешиваемая дверь.
-Соответствие требованием ПУЭ.
-Высокий уровень электробезопасности.
-До 90 полюсов.
-Комплектуется маркировочными наклейками.
-Бокс оборудован защитной панелью, предотвращающей поражение током в ходе эксплуатации.
-Боксы производства EKF оборудованы обмедненной шпилькой заземления.
-Боксы могут быть использованы для навесного и частично утопленного монтажа.
-Защитный козырек боксов IP 54, предотвращает от попадания пыли, грязи и обледенения.
ЩРН-72 двухдверный IP31 480х565х120
ЩРН-90 IP31 480х680х120

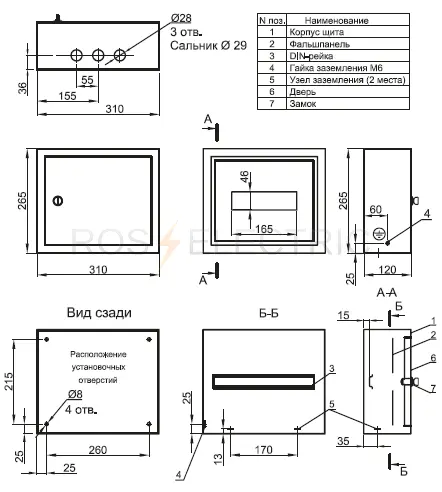

ЩРН-12 IP 54 265х310х120
ЩРН-24 IP54 395х310х120
ЩРН-36 IP54(520х310х120) 520х310х120
ЩРН-48 IP54 620х310х120
ЩРН-9с шинами IP31 220х300х120
ЩРН-12с шинами IP31 220х300х120
ЩРН-24 с шинами IP31 350х300х120
ЩРВ-9 IP31 260х340х120
ЩРВ-12 IP31 260х340х120
ЩРВ-18М IP31 260х440х120
ЩРВ-18 IP31) 390х340х120
ЩРВ-24 IP31 390х340х120
ЩРВ-36 IP31 520х340х120
ЩРВ-48 IP31 650х340х120
ЩРВ-54 IP31 520х440х120
ЩРВ-72 двухдверный IP31 520х605х120
Комплектация
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 31 по ГОСТ 14254-96
- DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Замок с двумя ключами ,одинаковой степени секретности.
-Знаки электробезопасности с маркировочной таблицей.
-Паспорт качества.
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 54
-DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Усиленный замок трехгранный с двумя ключами.
-Знаки электробезопасности с маркировочной таблицей.
-На контур двери нанесен уплотнительный состав из вспе- ненного полиуретана.
-Сальники.
- Паспорт качества.
Номинальное напряжение, В 240/415
Марка стали сталь 08пс ГОСТ 1050-88
Контактируемые среды
невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Количество вводов ∅30 3
Угол открытия дверей IP 31 120°
Угол открытия дверей IP 54 180°
Упаковка трехслойный листовой картон
Степень защиты по ГОСТ 14254 IP 31, IP 54
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
Вид установки — встраиваемый и навесной.
-Широкий ассортимент типоразмеров в серии.
-Высококачественное порошковое покрытие RAL-7035.
-Новая конструкция изделия предотвращает доступ ко всем токопроводящим элементам.
-Быстросъемная перенавешиваемая дверь.
-Соответствие требованием ПУЭ.
-Высокий уровень электробезопасности.
-До 90 полюсов.
-Комплектуется маркировочными наклейками.
-Бокс оборудован защитной панелью, предотвращающей поражение током в ходе эксплуатации.
-Боксы производства EKF оборудованы обмедненной шпилькой заземления.
-Боксы могут быть использованы для навесного и частично утопленного монтажа.
-Защитный козырек боксов IP 54, предотвращает от попадания пыли, грязи и обледенения.
ЩРН-72 двухдверный IP31 480х565х120
ЩРН-90 IP31 480х680х120
ЩРН-12 IP 54 265х310х120
ЩРН-24 IP54 395х310х120
ЩРН-36 IP54(520х310х120) 520х310х120
ЩРН-48 IP54 620х310х120
ЩРН-9с шинами IP31 220х300х120
ЩРН-12с шинами IP31 220х300х120
ЩРН-24 с шинами IP31 350х300х120
ЩРВ-9 IP31 260х340х120
ЩРВ-12 IP31 260х340х120
ЩРВ-18М IP31 260х440х120
ЩРВ-18 IP31) 390х340х120
ЩРВ-24 IP31 390х340х120
ЩРВ-36 IP31 520х340х120
ЩРВ-48 IP31 650х340х120
ЩРВ-54 IP31 520х440х120
ЩРВ-72 двухдверный IP31 520х605х120
Комплектация
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 31 по ГОСТ 14254-96
- DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Замок с двумя ключами ,одинаковой степени секретности.
-Знаки электробезопасности с маркировочной таблицей.
-Паспорт качества.
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 54
-DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Усиленный замок трехгранный с двумя ключами.
-Знаки электробезопасности с маркировочной таблицей.
-На контур двери нанесен уплотнительный состав из вспе- ненного полиуретана.
-Сальники.
- Паспорт качества.
Номинальное напряжение, В 240/415
Марка стали сталь 08пс ГОСТ 1050-88
Контактируемые среды
невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Количество вводов ∅30 3
Угол открытия дверей IP 31 120°
Угол открытия дверей IP 54 180°
Упаковка трехслойный листовой картон
Степень защиты по ГОСТ 14254 IP 31, IP 54
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
Материал (корпуса)
:
сталь
Количество рядов
:
1 ряд
Способ монтажа (установки)
:
навесной
Кол-во модулей
:
12
Степень защиты IP
:
IP31
Производитель
:
EKF
2 795.72 руб.
Быстрый просмотр
Щиты распределительные ЩРН, ЩРВ предназначены для установки модульного оборудования. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях. Щиты имеют металлический сварной корпус. Позволяют разместить до 90 однополюсных автоматических выключателей ВА 47-63 марки EKF.
Вид установки — встраиваемый и навесной.
-Широкий ассортимент типоразмеров в серии.
-Высококачественное порошковое покрытие RAL-7035.
-Новая конструкция изделия предотвращает доступ ко всем токопроводящим элементам.
-Быстросъемная перенавешиваемая дверь.
-Соответствие требованием ПУЭ.
-Высокий уровень электробезопасности.
-До 90 полюсов.
-Комплектуется маркировочными наклейками.
-Бокс оборудован защитной панелью, предотвращающей поражение током в ходе эксплуатации.
-Боксы производства EKF оборудованы обмедненной шпилькой заземления.
-Боксы могут быть использованы для навесного и частично утопленного монтажа.
-Защитный козырек боксов IP 54, предотвращает от попадания пыли, грязи и обледенения.
ЩРН-72 двухдверный IP31 480х565х120
ЩРН-90 IP31 480х680х120
ЩРН-12 IP 54 265х310х120
ЩРН-24 IP54 395х310х120
ЩРН-36 IP54(520х310х120) 520х310х120
ЩРН-48 IP54 620х310х120
ЩРН-9с шинами IP31 220х300х120
ЩРН-12с шинами IP31 220х300х120
ЩРН-24 с шинами IP31 350х300х120
ЩРВ-9 IP31 260х340х120
ЩРВ-12 IP31 260х340х120
ЩРВ-18М IP31 260х440х120
ЩРВ-18 IP31) 390х340х120
ЩРВ-24 IP31 390х340х120
ЩРВ-36 IP31 520х340х120
ЩРВ-48 IP31 650х340х120
ЩРВ-54 IP31 520х440х120
ЩРВ-72 двухдверный IP31 520х605х120
Комплектация
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 31 по ГОСТ 14254-96
- DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Замок с двумя ключами ,одинаковой степени секретности.
-Знаки электробезопасности с маркировочной таблицей.
-Паспорт качества.
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 54
-DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Усиленный замок трехгранный с двумя ключами.
-Знаки электробезопасности с маркировочной таблицей.
-На контур двери нанесен уплотнительный состав из вспе- ненного полиуретана.
-Сальники.
- Паспорт качества.
Номинальное напряжение, В 240/415
Марка стали сталь 08пс ГОСТ 1050-88
Контактируемые среды
невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Количество вводов ∅30 3
Угол открытия дверей IP 31 120°
Угол открытия дверей IP 54 180°
Упаковка трехслойный листовой картон
Степень защиты по ГОСТ 14254 IP 31, IP 54
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
Вид установки — встраиваемый и навесной.
-Широкий ассортимент типоразмеров в серии.
-Высококачественное порошковое покрытие RAL-7035.
-Новая конструкция изделия предотвращает доступ ко всем токопроводящим элементам.
-Быстросъемная перенавешиваемая дверь.
-Соответствие требованием ПУЭ.
-Высокий уровень электробезопасности.
-До 90 полюсов.
-Комплектуется маркировочными наклейками.
-Бокс оборудован защитной панелью, предотвращающей поражение током в ходе эксплуатации.
-Боксы производства EKF оборудованы обмедненной шпилькой заземления.
-Боксы могут быть использованы для навесного и частично утопленного монтажа.
-Защитный козырек боксов IP 54, предотвращает от попадания пыли, грязи и обледенения.
ЩРН-72 двухдверный IP31 480х565х120
ЩРН-90 IP31 480х680х120
ЩРН-12 IP 54 265х310х120
ЩРН-24 IP54 395х310х120
ЩРН-36 IP54(520х310х120) 520х310х120
ЩРН-48 IP54 620х310х120
ЩРН-9с шинами IP31 220х300х120
ЩРН-12с шинами IP31 220х300х120
ЩРН-24 с шинами IP31 350х300х120
ЩРВ-9 IP31 260х340х120
ЩРВ-12 IP31 260х340х120
ЩРВ-18М IP31 260х440х120
ЩРВ-18 IP31) 390х340х120
ЩРВ-24 IP31 390х340х120
ЩРВ-36 IP31 520х340х120
ЩРВ-48 IP31 650х340х120
ЩРВ-54 IP31 520х440х120
ЩРВ-72 двухдверный IP31 520х605х120
Комплектация
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 31 по ГОСТ 14254-96
- DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Замок с двумя ключами ,одинаковой степени секретности.
-Знаки электробезопасности с маркировочной таблицей.
-Паспорт качества.
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 54
-DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Усиленный замок трехгранный с двумя ключами.
-Знаки электробезопасности с маркировочной таблицей.
-На контур двери нанесен уплотнительный состав из вспе- ненного полиуретана.
-Сальники.
- Паспорт качества.
Номинальное напряжение, В 240/415
Марка стали сталь 08пс ГОСТ 1050-88
Контактируемые среды
невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Количество вводов ∅30 3
Угол открытия дверей IP 31 120°
Угол открытия дверей IP 54 180°
Упаковка трехслойный листовой картон
Степень защиты по ГОСТ 14254 IP 31, IP 54
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
Материал (корпуса)
:
сталь
Количество рядов
:
2 ряда
Способ монтажа (установки)
:
навесной
Кол-во модулей
:
24
Степень защиты IP
:
IP31
Производитель
:
EKF
879.41 руб.
Быстрый просмотр
Корпуса серии UNION Compact предназначены для установки модульного оборудования. Используются для организации распределительных щитов в жилых, офисных и производственных помещениях.
Изготовлены из прочного ABS-пластика и поликарбоната, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Изготовлены из прочного ABS-пластика и поликарбоната, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Производитель
:
IEK
2 807.70 руб.
Быстрый просмотр
Бокс пластик ЩРН-П IP65 ТДМ- предназначен для монтажа модульной аппаратуры и защиты от поражения электрически тока.
Монтаж: навесной.
Материал: ABS пластик.
Цвет: корпус- белый, крышка - дымчатая прозрачная.
Степень защиты: IP65.
Максимальное количество модулей (по 18мм): 5.
Количество рядов: 1.
Габаритные размеры: 161х119х89 мм (ВхШхГ)
Артикулы и изделия:
SQ0908-0001 Бокс ЩРН-П-5 модулей навесной пластик
SQ0908-0002 Бокс ЩРН-П-8 модулей навесной пластик
SQ0908-0003 Бокс ЩРН-П-12 модулей навесной пластик
SQ0908-0004 Бокс ЩРН-П-15 модулей навесной пластик
SQ0908-0005 Бокс ЩРН-П-18 модулей навесной пластик
SQ0908-0006 Бокс ЩРН-П-24 модулей навесной пластик
SQ0908-0007 Бокс ЩРН-П-36 модулей навесной пластик
SQ0908-0008 Бокс ЩРН-П-54 модуля навесной пластик
Монтаж: навесной.
Материал: ABS пластик.
Цвет: корпус- белый, крышка - дымчатая прозрачная.
Степень защиты: IP65.
Максимальное количество модулей (по 18мм): 5.
Количество рядов: 1.
Габаритные размеры: 161х119х89 мм (ВхШхГ)
Артикулы и изделия:
SQ0908-0001 Бокс ЩРН-П-5 модулей навесной пластик
SQ0908-0002 Бокс ЩРН-П-8 модулей навесной пластик
SQ0908-0003 Бокс ЩРН-П-12 модулей навесной пластик
SQ0908-0004 Бокс ЩРН-П-15 модулей навесной пластик
SQ0908-0005 Бокс ЩРН-П-18 модулей навесной пластик
SQ0908-0006 Бокс ЩРН-П-24 модулей навесной пластик
SQ0908-0007 Бокс ЩРН-П-36 модулей навесной пластик
SQ0908-0008 Бокс ЩРН-П-54 модуля навесной пластик
Материал (корпуса)
:
пластик
Количество рядов
:
1 ряд
Способ монтажа (установки)
:
навесной
Кол-во модулей
:
5
Степень защиты IP
:
IP65
Производитель
:
TDM
775.84 руб.
Быстрый просмотр
Щиты распределительные ЩРН, ЩРВ предназначены для установки модульного оборудования. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях. Щиты имеют металлический сварной корпус. Позволяют разместить до 90 однополюсных автоматических выключателей ВА 47-63 марки EKF.
Вид установки — встраиваемый и навесной.
-Широкий ассортимент типоразмеров в серии.
-Высококачественное порошковое покрытие RAL-7035.
-Новая конструкция изделия предотвращает доступ ко всем токопроводящим элементам.
-Быстросъемная перенавешиваемая дверь.
-Соответствие требованием ПУЭ.
-Высокий уровень электробезопасности.
-До 90 полюсов.
-Комплектуется маркировочными наклейками.
-Бокс оборудован защитной панелью, предотвращающей поражение током в ходе эксплуатации.
-Боксы производства EKF оборудованы обмедненной шпилькой заземления.
-Боксы могут быть использованы для навесного и частично утопленного монтажа.
-Защитный козырек боксов IP 54, предотвращает от попадания пыли, грязи и обледенения.
ЩРН-72 двухдверный IP31 480х565х120
ЩРН-90 IP31 480х680х120
ЩРН-12 IP 54 265х310х120
ЩРН-24 IP54 395х310х120
ЩРН-36 IP54(520х310х120) 520х310х120
ЩРН-48 IP54 620х310х120
ЩРН-9с шинами IP31 220х300х120
ЩРН-12с шинами IP31 220х300х120
ЩРН-24 с шинами IP31 350х300х120
ЩРВ-9 IP31 260х340х120
ЩРВ-12 IP31 260х340х120
ЩРВ-18М IP31 260х440х120
ЩРВ-18 IP31) 390х340х120
ЩРВ-24 IP31 390х340х120
ЩРВ-36 IP31 520х340х120
ЩРВ-48 IP31 650х340х120
ЩРВ-54 IP31 520х440х120
ЩРВ-72 двухдверный IP31 520х605х120
Комплектация
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 31 по ГОСТ 14254-96
- DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Замок с двумя ключами ,одинаковой степени секретности.
-Знаки электробезопасности с маркировочной таблицей.
-Паспорт качества.
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 54
-DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Усиленный замок трехгранный с двумя ключами.
-Знаки электробезопасности с маркировочной таблицей.
-На контур двери нанесен уплотнительный состав из вспе- ненного полиуретана.
-Сальники.
- Паспорт качества.
Номинальное напряжение, В 240/415
Марка стали сталь 08пс ГОСТ 1050-88
Контактируемые среды
невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Количество вводов ∅30 3
Угол открытия дверей IP 31 120°
Угол открытия дверей IP 54 180°
Упаковка трехслойный листовой картон
Степень защиты по ГОСТ 14254 IP 31, IP 54
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
Вид установки — встраиваемый и навесной.
-Широкий ассортимент типоразмеров в серии.
-Высококачественное порошковое покрытие RAL-7035.
-Новая конструкция изделия предотвращает доступ ко всем токопроводящим элементам.
-Быстросъемная перенавешиваемая дверь.
-Соответствие требованием ПУЭ.
-Высокий уровень электробезопасности.
-До 90 полюсов.
-Комплектуется маркировочными наклейками.
-Бокс оборудован защитной панелью, предотвращающей поражение током в ходе эксплуатации.
-Боксы производства EKF оборудованы обмедненной шпилькой заземления.
-Боксы могут быть использованы для навесного и частично утопленного монтажа.
-Защитный козырек боксов IP 54, предотвращает от попадания пыли, грязи и обледенения.
ЩРН-72 двухдверный IP31 480х565х120
ЩРН-90 IP31 480х680х120
ЩРН-12 IP 54 265х310х120
ЩРН-24 IP54 395х310х120
ЩРН-36 IP54(520х310х120) 520х310х120
ЩРН-48 IP54 620х310х120
ЩРН-9с шинами IP31 220х300х120
ЩРН-12с шинами IP31 220х300х120
ЩРН-24 с шинами IP31 350х300х120
ЩРВ-9 IP31 260х340х120
ЩРВ-12 IP31 260х340х120
ЩРВ-18М IP31 260х440х120
ЩРВ-18 IP31) 390х340х120
ЩРВ-24 IP31 390х340х120
ЩРВ-36 IP31 520х340х120
ЩРВ-48 IP31 650х340х120
ЩРВ-54 IP31 520х440х120
ЩРВ-72 двухдверный IP31 520х605х120
Комплектация
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 31 по ГОСТ 14254-96
- DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Замок с двумя ключами ,одинаковой степени секретности.
-Знаки электробезопасности с маркировочной таблицей.
-Паспорт качества.
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 54
-DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Усиленный замок трехгранный с двумя ключами.
-Знаки электробезопасности с маркировочной таблицей.
-На контур двери нанесен уплотнительный состав из вспе- ненного полиуретана.
-Сальники.
- Паспорт качества.
Номинальное напряжение, В 240/415
Марка стали сталь 08пс ГОСТ 1050-88
Контактируемые среды
невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Количество вводов ∅30 3
Угол открытия дверей IP 31 120°
Угол открытия дверей IP 54 180°
Упаковка трехслойный листовой картон
Степень защиты по ГОСТ 14254 IP 31, IP 54
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
Материал (корпуса)
:
сталь
Количество рядов
:
3 ряда
Способ монтажа (установки)
:
навесной
Кол-во модулей
:
48
Степень защиты IP
:
IP54
Производитель
:
EKF
10 345.86 руб.
Быстрый просмотр
Щиты распределительные ЩРН, ЩРВ предназначены для установки модульного оборудования. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях. Щиты имеют металлический сварной корпус. Позволяют разместить до 90 однополюсных автоматических выключателей ВА 47-63 марки EKF.
Вид установки — встраиваемый и навесной.
-Широкий ассортимент типоразмеров в серии.
-Высококачественное порошковое покрытие RAL-7035.
-Новая конструкция изделия предотвращает доступ ко всем токопроводящим элементам.
-Быстросъемная перенавешиваемая дверь.
-Соответствие требованием ПУЭ.
-Высокий уровень электробезопасности.
-До 90 полюсов.
-Комплектуется маркировочными наклейками.
-Бокс оборудован защитной панелью, предотвращающей поражение током в ходе эксплуатации.
-Боксы производства EKF оборудованы обмедненной шпилькой заземления.
-Боксы могут быть использованы для навесного и частично утопленного монтажа.
-Защитный козырек боксов IP 54, предотвращает от попадания пыли, грязи и обледенения.
ЩРН-72 двухдверный IP31 480х565х120
ЩРН-90 IP31 480х680х120
ЩРН-12 IP 54 265х310х120
ЩРН-24 IP54 395х310х120
ЩРН-36 IP54(520х310х120) 520х310х120
ЩРН-48 IP54 620х310х120
ЩРН-9с шинами IP31 220х300х120
ЩРН-12с шинами IP31 220х300х120
ЩРН-24 с шинами IP31 350х300х120
ЩРВ-9 IP31 260х340х120
ЩРВ-12 IP31 260х340х120
ЩРВ-18М IP31 260х440х120
ЩРВ-18 IP31) 390х340х120
ЩРВ-24 IP31 390х340х120
ЩРВ-36 IP31 520х340х120
ЩРВ-48 IP31 650х340х120
ЩРВ-54 IP31 520х440х120
ЩРВ-72 двухдверный IP31 520х605х120
Комплектация
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 31 по ГОСТ 14254-96
- DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Замок с двумя ключами ,одинаковой степени секретности.
-Знаки электробезопасности с маркировочной таблицей.
-Паспорт качества.
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 54
-DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Усиленный замок трехгранный с двумя ключами.
-Знаки электробезопасности с маркировочной таблицей.
-На контур двери нанесен уплотнительный состав из вспе- ненного полиуретана.
-Сальники.
- Паспорт качества.
Номинальное напряжение, В 240/415
Марка стали сталь 08пс ГОСТ 1050-88
Контактируемые среды
невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Количество вводов ∅30 3
Угол открытия дверей IP 31 120°
Угол открытия дверей IP 54 180°
Упаковка трехслойный листовой картон
Степень защиты по ГОСТ 14254 IP 31, IP 54
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
Вид установки — встраиваемый и навесной.
-Широкий ассортимент типоразмеров в серии.
-Высококачественное порошковое покрытие RAL-7035.
-Новая конструкция изделия предотвращает доступ ко всем токопроводящим элементам.
-Быстросъемная перенавешиваемая дверь.
-Соответствие требованием ПУЭ.
-Высокий уровень электробезопасности.
-До 90 полюсов.
-Комплектуется маркировочными наклейками.
-Бокс оборудован защитной панелью, предотвращающей поражение током в ходе эксплуатации.
-Боксы производства EKF оборудованы обмедненной шпилькой заземления.
-Боксы могут быть использованы для навесного и частично утопленного монтажа.
-Защитный козырек боксов IP 54, предотвращает от попадания пыли, грязи и обледенения.
ЩРН-72 двухдверный IP31 480х565х120
ЩРН-90 IP31 480х680х120
ЩРН-12 IP 54 265х310х120
ЩРН-24 IP54 395х310х120
ЩРН-36 IP54(520х310х120) 520х310х120
ЩРН-48 IP54 620х310х120
ЩРН-9с шинами IP31 220х300х120
ЩРН-12с шинами IP31 220х300х120
ЩРН-24 с шинами IP31 350х300х120
ЩРВ-9 IP31 260х340х120
ЩРВ-12 IP31 260х340х120
ЩРВ-18М IP31 260х440х120
ЩРВ-18 IP31) 390х340х120
ЩРВ-24 IP31 390х340х120
ЩРВ-36 IP31 520х340х120
ЩРВ-48 IP31 650х340х120
ЩРВ-54 IP31 520х440х120
ЩРВ-72 двухдверный IP31 520х605х120
Комплектация
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 31 по ГОСТ 14254-96
- DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Замок с двумя ключами ,одинаковой степени секретности.
-Знаки электробезопасности с маркировочной таблицей.
-Паспорт качества.
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 54
-DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Усиленный замок трехгранный с двумя ключами.
-Знаки электробезопасности с маркировочной таблицей.
-На контур двери нанесен уплотнительный состав из вспе- ненного полиуретана.
-Сальники.
- Паспорт качества.
Номинальное напряжение, В 240/415
Марка стали сталь 08пс ГОСТ 1050-88
Контактируемые среды
невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Количество вводов ∅30 3
Угол открытия дверей IP 31 120°
Угол открытия дверей IP 54 180°
Упаковка трехслойный листовой картон
Степень защиты по ГОСТ 14254 IP 31, IP 54
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
Материал (корпуса)
:
сталь
Количество рядов
:
3 ряда
Способ монтажа (установки)
:
навесной
Кол-во модулей
:
54
Степень защиты IP
:
IP31
Производитель
:
EKF
2 618.41 руб.
Быстрый просмотр
Корпуса серии UNION Compact предназначены для установки модульного оборудования. Используются для организации распределительных щитов в жилых, офисных и производственных помещениях.
Изготовлены из прочного ABS-пластика, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Изготовлены из прочного ABS-пластика, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Производитель
:
IEK
1 369.03 руб.
Быстрый просмотр
Предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400В от токов перегрузки и короткого замыкания.
Производитель
:
IEK
19 799.54 руб.
Быстрый просмотр
Корпуса OptiBox P 2 серия КЭАЗ - предназначены для установки модульных устройств.
Вид корпуса: навесной.
Степень защиты: IP41.
Количество рядов/модулей: 3/36.
Цвет корпуса/дверцы: белый/ черная прозрачная.
Материал: самозатухающий термопластик.
Размер: 535х290х102 (ВхШхГ)
Вид корпуса: навесной.
Степень защиты: IP41.
Количество рядов/модулей: 3/36.
Цвет корпуса/дверцы: белый/ черная прозрачная.
Материал: самозатухающий термопластик.
Размер: 535х290х102 (ВхШхГ)
Материал (корпуса)
:
пластик
Количество рядов
:
3 ряда
Способ монтажа (установки)
:
навесной
Кол-во модулей
:
36
Степень защиты IP
:
IP41
Вес
:
2.6
4 493.42 руб.
Быстрый просмотр
Предназначены для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением.
-Ударопрочный, самозатухающий АБС-пластик.
-Простой и быстрый монтаж – отверстия для крепления корпуса.
-Предварительно выштампованные вводы для введения кабелей со всех сторон.
-Универсальные винты, подходящие к любому типу отвертки.
-Наличие специального суппорта для шин N и PE из самозатухающего пластика при 960 °С.
-Увеличенное расстояние от DIN-рейки до задней стенки основания корпуса.
Вид установки навесной, встраиваемый
Степень защиты IP40
Класс защиты II
Материал корпуса АБС-пластик
Материал дверцы полистирол
Цвет корпуса RAL 9016
Количество рядов от 1 до 3
Количество модулей от 4 до 36
Номинальное напряжение, В до 400
Номинальная частота, Гц 50
Номинальный ток,А 63
Рабочая температура, °С –20÷+80
Ударная прочность IK05 (0,7 Дж)
ЩРН П 4 навесной.1 ряд, 4 модуля. Шины N и PE: 4×10 мм2
ЩРН П 6 навесной.1 ряд, 6 модулей. Шины N и PE: 6×10 мм2.
ЩРН П 8 навесной. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2.
ЩРН П 12 навесной. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.
ЩРН П 18 навесной.1 ряд, 18 модулей. Шины N и PE: 3×10 мм2;8×10 мм2 — 2 шт.
ЩРН П 24 навесной. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.
ЩРН П 36 навесной. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.
ЩРВ П 4 встраиваемый. 1 ряд, 4 модуля. Шины N и PE: 4×10 мм2
ЩРВ П 6 встраиваемый. 1 ряд, 6 модулей. Шины N и PE: 6×10 мм2
ЩРВ П 8 встраиваемый. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2
ЩРВ П 12 встраиваемый. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.
ЩРВ П 18 встраиваемый. 1 ряд, 18 модулей. Шины N и PE: 3×10 мм2; 8×10 мм2 — 2 шт.
ЩРВ П 24 встраиваемый. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.
ЩРВ П 36 встраиваемый. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.
-Ударопрочный, самозатухающий АБС-пластик.
-Простой и быстрый монтаж – отверстия для крепления корпуса.
-Предварительно выштампованные вводы для введения кабелей со всех сторон.
-Универсальные винты, подходящие к любому типу отвертки.
-Наличие специального суппорта для шин N и PE из самозатухающего пластика при 960 °С.
-Увеличенное расстояние от DIN-рейки до задней стенки основания корпуса.
Вид установки навесной, встраиваемый
Степень защиты IP40
Класс защиты II
Материал корпуса АБС-пластик
Материал дверцы полистирол
Цвет корпуса RAL 9016
Количество рядов от 1 до 3
Количество модулей от 4 до 36
Номинальное напряжение, В до 400
Номинальная частота, Гц 50
Номинальный ток,А 63
Рабочая температура, °С –20÷+80
Ударная прочность IK05 (0,7 Дж)
ЩРН П 4 навесной.1 ряд, 4 модуля. Шины N и PE: 4×10 мм2
ЩРН П 6 навесной.1 ряд, 6 модулей. Шины N и PE: 6×10 мм2.
ЩРН П 8 навесной. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2.
ЩРН П 12 навесной. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.
ЩРН П 18 навесной.1 ряд, 18 модулей. Шины N и PE: 3×10 мм2;8×10 мм2 — 2 шт.
ЩРН П 24 навесной. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.
ЩРН П 36 навесной. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.
ЩРВ П 4 встраиваемый. 1 ряд, 4 модуля. Шины N и PE: 4×10 мм2
ЩРВ П 6 встраиваемый. 1 ряд, 6 модулей. Шины N и PE: 6×10 мм2
ЩРВ П 8 встраиваемый. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2
ЩРВ П 12 встраиваемый. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.
ЩРВ П 18 встраиваемый. 1 ряд, 18 модулей. Шины N и PE: 3×10 мм2; 8×10 мм2 — 2 шт.
ЩРВ П 24 встраиваемый. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.
ЩРВ П 36 встраиваемый. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.
Материал (корпуса)
:
пластик
Количество рядов
:
1 ряд
Способ монтажа (установки)
:
навесной
Кол-во модулей
:
9
Степень защиты IP
:
IP40
Производитель
:
IEK
247.11 руб.
Быстрый просмотр
Корпуса серии UNION Compact предназначены для установки модульного оборудования. Используются для организации распределительных щитов в жилых, офисных и производственных помещениях.
Изготовлены из прочного ABS-пластика и поликарбоната, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Изготовлены из прочного ABS-пластика и поликарбоната, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Производитель
:
IEK
1 369.03 руб.
Быстрый просмотр
Корпуса серии UNION Compact предназначены для установки модульного оборудования. Используются для организации распределительных щитов в жилых, офисных и производственных помещениях.
Изготовлены из прочного ABS-пластика, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Изготовлены из прочного ABS-пластика, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Производитель
:
IEK
2 807.70 руб.
Быстрый просмотр
Предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400В от токов перегрузки и короткого замыкания.
Производитель
:
IEK
63 675.05 руб.
Быстрый просмотр
Предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400В от токов перегрузки и короткого замыкания.
Производитель
:
IEK
12 281.53 руб.
Быстрый просмотр
Щиты распределительные ЩРН-ПГ IP 65 выполнены из АВС-пластика, предназначены для установки модульной аппаратуры. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях, а также помещениях с высокой влажностью. Вид установки — навесной.
-Герметичный корпус.
-Выламываемые вводы для кабелей со всех сторон.
-Съемная DIN-рейка для облегчения кабельной разводки.
-Нулевые шины N, PE в комплекте.
-Комплектуются маркировочной лентой.
-Возможность опломбировки.
ЩРН-ПГ-5 IP65 155х119х89
ЩРН-ПГ-8 IP65 147,5х203х89
ЩРН-ПГ-12 IP65 198х254х106
ЩРН-ПГ-18 IP65 199х366х106
ЩРН-ПГ-24 IP65 354х271,5х109
Номинальное рабочее напряжение, В 240/415
Степень защиты по ГОСТ 14254 IP 65
Диапазон рабочих температур, °С от -20 до +70
-Герметичный корпус.
-Выламываемые вводы для кабелей со всех сторон.
-Съемная DIN-рейка для облегчения кабельной разводки.
-Нулевые шины N, PE в комплекте.
-Комплектуются маркировочной лентой.
-Возможность опломбировки.
ЩРН-ПГ-5 IP65 155х119х89
ЩРН-ПГ-8 IP65 147,5х203х89
ЩРН-ПГ-12 IP65 198х254х106
ЩРН-ПГ-18 IP65 199х366х106
ЩРН-ПГ-24 IP65 354х271,5х109
Номинальное рабочее напряжение, В 240/415
Степень защиты по ГОСТ 14254 IP 65
Диапазон рабочих температур, °С от -20 до +70
Материал (корпуса)
:
пластик
Количество рядов
:
1 ряд
Способ монтажа (установки)
:
навесной
Кол-во модулей
:
8
Степень защиты IP
:
IP65
Производитель
:
EKF
2 216.27 руб.
Быстрый просмотр
Предназначены для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением.
-Ударопрочный, самозатухающий АБС-пластик.
-Простой и быстрый монтаж – отверстия для крепления корпуса.
-Предварительно выштампованные вводы для введения кабелей со всех сторон.
-Универсальные винты, подходящие к любому типу отвертки.
-Наличие специального суппорта для шин N и PE из самозатухающего пластика при 960 °С.
-Увеличенное расстояние от DIN-рейки до задней стенки основания корпуса.
Вид установки навесной, встраиваемый
Степень защиты IP40
Класс защиты II
Материал корпуса АБС-пластик
Материал дверцы полистирол
Цвет корпуса RAL 9016
Количество рядов от 1 до 3
Количество модулей от 4 до 36
Номинальное напряжение, В до 400
Номинальная частота, Гц 50
Номинальный ток,А 63
Рабочая температура, °С –20÷+80
Ударная прочность IK05 (0,7 Дж)
ЩРН П 4 навесной.1 ряд, 4 модуля. Шины N и PE: 4×10 мм2
ЩРН П 6 навесной.1 ряд, 6 модулей. Шины N и PE: 6×10 мм2.
ЩРН П 8 навесной. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2.
ЩРН П 12 навесной. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.
ЩРН П 18 навесной.1 ряд, 18 модулей. Шины N и PE: 3×10 мм2;8×10 мм2 — 2 шт.
ЩРН П 24 навесной. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.
ЩРН П 36 навесной. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.
ЩРВ П 4 встраиваемый. 1 ряд, 4 модуля. Шины N и PE: 4×10 мм2
ЩРВ П 6 встраиваемый. 1 ряд, 6 модулей. Шины N и PE: 6×10 мм2
ЩРВ П 8 встраиваемый. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2
ЩРВ П 12 встраиваемый. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.
ЩРВ П 18 встраиваемый. 1 ряд, 18 модулей. Шины N и PE: 3×10 мм2; 8×10 мм2 — 2 шт.
ЩРВ П 24 встраиваемый. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.
ЩРВ П 36 встраиваемый. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.
-Ударопрочный, самозатухающий АБС-пластик.
-Простой и быстрый монтаж – отверстия для крепления корпуса.
-Предварительно выштампованные вводы для введения кабелей со всех сторон.
-Универсальные винты, подходящие к любому типу отвертки.
-Наличие специального суппорта для шин N и PE из самозатухающего пластика при 960 °С.
-Увеличенное расстояние от DIN-рейки до задней стенки основания корпуса.
Вид установки навесной, встраиваемый
Степень защиты IP40
Класс защиты II
Материал корпуса АБС-пластик
Материал дверцы полистирол
Цвет корпуса RAL 9016
Количество рядов от 1 до 3
Количество модулей от 4 до 36
Номинальное напряжение, В до 400
Номинальная частота, Гц 50
Номинальный ток,А 63
Рабочая температура, °С –20÷+80
Ударная прочность IK05 (0,7 Дж)
ЩРН П 4 навесной.1 ряд, 4 модуля. Шины N и PE: 4×10 мм2
ЩРН П 6 навесной.1 ряд, 6 модулей. Шины N и PE: 6×10 мм2.
ЩРН П 8 навесной. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2.
ЩРН П 12 навесной. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.
ЩРН П 18 навесной.1 ряд, 18 модулей. Шины N и PE: 3×10 мм2;8×10 мм2 — 2 шт.
ЩРН П 24 навесной. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.
ЩРН П 36 навесной. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.
ЩРВ П 4 встраиваемый. 1 ряд, 4 модуля. Шины N и PE: 4×10 мм2
ЩРВ П 6 встраиваемый. 1 ряд, 6 модулей. Шины N и PE: 6×10 мм2
ЩРВ П 8 встраиваемый. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2
ЩРВ П 12 встраиваемый. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.
ЩРВ П 18 встраиваемый. 1 ряд, 18 модулей. Шины N и PE: 3×10 мм2; 8×10 мм2 — 2 шт.
ЩРВ П 24 встраиваемый. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.
ЩРВ П 36 встраиваемый. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.
Материал (корпуса)
:
пластик
Количество рядов
:
1 ряд
Способ монтажа (установки)
:
встраиваемый
Кол-во модулей
:
12
Степень защиты IP
:
IP40
Вес
:
0.785
Производитель
:
IEK
424.23 руб.
Быстрый просмотр
Применяется для сборки распределительных электрощитов с модульной аппаратурой, для ввода и распределения электроэнергии, для защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
-Высокая антикоррозийная стойкость.
-Качественное наружное покрытие.
-Секрет замка единый для всех корпусов серии.
Технические характеристики
Установка: навесная и встраиваемая
Толщина металла корпуса 0,8–1,0 мм
Номинальный ток до 100 А
Тип покрытия порошковое, шагрень/глянец
Цвета: RAL 7032, RAL 7035, RAL 9016
Степень защиты
навесных – IP31, IP54
встраиваемых – IP31
Угол открытия двери 105°
Тип применяемых аппаратов модульные
Климатическое исполнение УХЛ3
-Высокая антикоррозийная стойкость.
-Качественное наружное покрытие.
-Секрет замка единый для всех корпусов серии.
Технические характеристики
Установка: навесная и встраиваемая
Толщина металла корпуса 0,8–1,0 мм
Номинальный ток до 100 А
Тип покрытия порошковое, шагрень/глянец
Цвета: RAL 7032, RAL 7035, RAL 9016
Степень защиты
навесных – IP31, IP54
встраиваемых – IP31
Угол открытия двери 105°
Тип применяемых аппаратов модульные
Климатическое исполнение УХЛ3
Материал (корпуса)
:
сталь
Количество рядов
:
3 ряда
Способ монтажа (установки)
:
навесной
Кол-во модулей
:
36
Степень защиты IP
:
IP54
Вес
:
7.05
Производитель
:
IEK
6 042.17 руб.
