Щитки для модульной аппаратуры (ЩРН,ЩРВ) – Страница 6

Корпуса OptiBox P 2 серия КЭАЗ - предназначены для установки модульных устройств.
Вид корпуса: встраиваемый.
Степень защиты: IP41.
Количество рядов/модулей: 3/54.
Цвет корпуса/дверцы: белый/ белая непрозрачная.
Материал: самозатухающий термопластик.
Размер: 535х398х102 (ВхШхГ)

Предназначены для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением.

-Ударопрочный, самозатухающий АБС-пластик.

-Простой и быстрый монтаж – отверстия для крепления корпуса.

-Предварительно выштампованные вводы для введения кабелей со всех сторон.

-Универсальные винты, подходящие к любому типу отвертки.

-Наличие специального суппорта для шин N и PE из самозатухающего пластика при 960 °С.

-Увеличенное расстояние от DIN-рейки до задней стенки основания корпуса.

Вид установки навесной, встраиваемый

Степень защиты IP40

Класс защиты II

Материал корпуса АБС-пластик

Материал дверцы полистирол

Цвет корпуса RAL 9016

Количество рядов от 1 до 3

Количество модулей от 4 до 36

Номинальное напряжение, В до 400

Номинальная частота, Гц 50

Номинальный ток,А 63

Рабочая температура, °С –20÷+80

Ударная прочность IK05 (0,7 Дж)

ЩРН П 4 навесной.1 ряд, 4 модуля. Шины N и PE: 4×10 мм2

ЩРН П 6 навесной.1 ряд, 6 модулей. Шины N и PE: 6×10 мм2.

ЩРН П 8 навесной. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2.

ЩРН П 12 навесной. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.

ЩРН П 18 навесной.1 ряд, 18 модулей. Шины N и PE: 3×10 мм2;8×10 мм2 — 2 шт.

ЩРН П 24 навесной. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.

ЩРН П 36 навесной. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.

ЩРВ П 4 встраиваемый. 1 ряд, 4 модуля. Шины N и PE: 4×10 мм2

ЩРВ П 6 встраиваемый. 1 ряд, 6 модулей. Шины N и PE: 6×10 мм2

ЩРВ П 8 встраиваемый. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2

ЩРВ П 12 встраиваемый. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.

ЩРВ П 18 встраиваемый. 1 ряд, 18 модулей. Шины N и PE: 3×10 мм2; 8×10 мм2 — 2 шт.

ЩРВ П 24 встраиваемый. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.

ЩРВ П 36 встраиваемый. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.

Дизайнерские корпуса «ArtShell» сочетают в себе красоту и практичность, обеспечивая интеграцию электротехнического оборудования в интерьер. Изготовленные из качественных материалов, они не только гарантируют защиту устройств, но и придают помещению стильный вид. Удобство установки, позволяющее легко монтировать модульное оборудование на DIN-рейки и устанавливать различные компоненты слаботочных систем, делает «ArtShell» идеальным для дома и офиса, где важен внешний вид и функциональность. Простая установка с помощью продуманных инструкций и крепежей гарантирует надежность устройств. Долговечные корпуса "ArtShell" защищают от пыли и влаги, сохраняя технику в идеальном состоянии на долгие годы. Выбор «ArtShell» — это выбор элегантности и безопасности вашего технического пространства, создающий уют и стиль в соответствии с современными требованиями к интерьеру.

Щиты распределительные пластиковые ЩРн-П, ЩРв-П PROXIMA EKF предназначены для установки модульной аппаратуры: автоматических выключателей, УЗО, таймеров, устройств управления и т. д. Используются для электромонтажа в жилых, административных, торговых помещениях. Вертикальное открывание дверцы позволяет устанавливать бокс независимо от положения соседних стен. Электрощиты изготовлены из прочного пластика.

Бокс пластик ЩРН-П IP65 ТДМ- предназначен для монтажа модульной аппаратуры и защиты от поражения электрически тока.
Монтаж: навесной.
Материал: ABS пластик.
Цвет: корпус- белый, крышка - дымчатая прозрачная.
Степень защиты: IP65.
Максимальное количество модулей (по 18мм): 5.
Количество рядов: 1.
Габаритные размеры: 161х119х89 мм (ВхШхГ)
Артикулы и изделия:
SQ0908-0001 Бокс ЩРН-П-5 модулей навесной пластик
SQ0908-0002 Бокс ЩРН-П-8 модулей навесной пластик
SQ0908-0003 Бокс ЩРН-П-12 модулей навесной пластик
SQ0908-0004 Бокс ЩРН-П-15 модулей навесной пластик
SQ0908-0005 Бокс ЩРН-П-18 модулей навесной пластик
SQ0908-0006 Бокс ЩРН-П-24 модулей навесной пластик
SQ0908-0007 Бокс ЩРН-П-36 модулей навесной пластик
SQ0908-0008 Бокс ЩРН-П-54 модуля навесной пластик

Щиты распределительные ЩРН, ЩРВ предназначены для установки модульного оборудования. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях. Щиты имеют металлический сварной корпус. Позволяют разместить до 90 однополюсных автоматических выключателей ВА 47-63 марки EKF.
Вид установки — встраиваемый и навесной.
-Широкий ассортимент типоразмеров в серии.
-Высококачественное порошковое покрытие RAL-7035.
-Новая конструкция изделия предотвращает доступ ко всем токопроводящим элементам.
-Быстросъемная перенавешиваемая дверь.
-Соответствие требованием ПУЭ.
-Высокий уровень электробезопасности.
-До 90 полюсов.
-Комплектуется маркировочными наклейками.
-Бокс оборудован защитной панелью, предотвращающей поражение током в ходе эксплуатации.
-Боксы производства EKF оборудованы обмедненной шпилькой заземления.
-Боксы могут быть использованы для навесного и частично утопленного монтажа.
-Защитный козырек боксов IP 54, предотвращает от попадания пыли, грязи и обледенения.

ЩРН-72 двухдверный IP31 480х565х120
ЩРН-90 IP31 480х680х120
ЩРН-12 IP 54 265х310х120
ЩРН-24 IP54 395х310х120
ЩРН-36 IP54(520х310х120) 520х310х120
ЩРН-48 IP54 620х310х120
ЩРН-9с шинами IP31 220х300х120
ЩРН-12с шинами IP31 220х300х120
ЩРН-24 с шинами IP31 350х300х120
ЩРВ-9 IP31 260х340х120
ЩРВ-12 IP31 260х340х120
ЩРВ-18М IP31 260х440х120
ЩРВ-18 IP31) 390х340х120
ЩРВ-24 IP31 390х340х120
ЩРВ-36 IP31 520х340х120
ЩРВ-48 IP31 650х340х120
ЩРВ-54 IP31 520х440х120
ЩРВ-72 двухдверный IP31 520х605х120

Комплектация
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 31 по ГОСТ 14254-96
- DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Замок с двумя ключами ,одинаковой степени секретности.
-Знаки электробезопасности с маркировочной таблицей.
-Паспорт качества.

Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 54
-DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Усиленный замок трехгранный с двумя ключами.
-Знаки электробезопасности с маркировочной таблицей.
-На контур двери нанесен уплотнительный состав из вспе- ненного полиуретана.
-Сальники.
- Паспорт качества.

Номинальное напряжение, В 240/415
Марка стали сталь 08пс ГОСТ 1050-88
Контактируемые среды
невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Количество вводов ∅30 3
Угол открытия дверей IP 31 120°
Угол открытия дверей IP 54 180°
Упаковка трехслойный листовой картон
Степень защиты по ГОСТ 14254 IP 31, IP 54
Климатическое исполнение УХЛ3 по ГОСТ 15150-69

Применяется для сборки распределительных электрощитов с модульной аппаратурой, для ввода и распределения электроэнергии, для защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.

-Высокая антикоррозийная стойкость.

-Качественное наружное покрытие.

-Секрет замка единый для всех корпусов серии.

Технические характеристики

Установка: навесная и встраиваемая

Толщина металла корпуса 0,8–1,0 мм

Номинальный ток до 100 А

Тип покрытия порошковое, шагрень/глянец

Цвета: RAL 7032, RAL 7035, RAL 9016

Степень защиты

навесных – IP31, IP54

встраиваемых – IP31

Угол открытия двери 105°

Тип применяемых аппаратов модульные

Климатическое исполнение УХЛ3

Щиты распределительные ЩРН, ЩРВ предназначены для установки модульного оборудования. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях. Щиты имеют металлический сварной корпус. Позволяют разместить до 90 однополюсных автоматических выключателей ВА 47-63 марки EKF.
Вид установки — встраиваемый и навесной.
-Широкий ассортимент типоразмеров в серии.
-Высококачественное порошковое покрытие RAL-7035.
-Новая конструкция изделия предотвращает доступ ко всем токопроводящим элементам.
-Быстросъемная перенавешиваемая дверь.
-Соответствие требованием ПУЭ.
-Высокий уровень электробезопасности.
-До 90 полюсов.
-Комплектуется маркировочными наклейками.
-Бокс оборудован защитной панелью, предотвращающей поражение током в ходе эксплуатации.
-Боксы производства EKF оборудованы обмедненной шпилькой заземления.
-Боксы могут быть использованы для навесного и частично утопленного монтажа.
-Защитный козырек боксов IP 54, предотвращает от попадания пыли, грязи и обледенения.

ЩРН-72 двухдверный IP31 480х565х120
ЩРН-90 IP31 480х680х120
ЩРН-12 IP 54 265х310х120
ЩРН-24 IP54 395х310х120
ЩРН-36 IP54(520х310х120) 520х310х120
ЩРН-48 IP54 620х310х120
ЩРН-9с шинами IP31 220х300х120
ЩРН-12с шинами IP31 220х300х120
ЩРН-24 с шинами IP31 350х300х120
ЩРВ-9 IP31 260х340х120
ЩРВ-12 IP31 260х340х120
ЩРВ-18М IP31 260х440х120
ЩРВ-18 IP31) 390х340х120
ЩРВ-24 IP31 390х340х120
ЩРВ-36 IP31 520х340х120
ЩРВ-48 IP31 650х340х120
ЩРВ-54 IP31 520х440х120
ЩРВ-72 двухдверный IP31 520х605х120

Комплектация
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 31 по ГОСТ 14254-96
- DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Замок с двумя ключами ,одинаковой степени секретности.
-Знаки электробезопасности с маркировочной таблицей.
-Паспорт качества.

Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 54
-DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Усиленный замок трехгранный с двумя ключами.
-Знаки электробезопасности с маркировочной таблицей.
-На контур двери нанесен уплотнительный состав из вспе- ненного полиуретана.
-Сальники.
- Паспорт качества.

Номинальное напряжение, В 240/415
Марка стали сталь 08пс ГОСТ 1050-88
Контактируемые среды
невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Количество вводов ∅30 3
Угол открытия дверей IP 31 120°
Угол открытия дверей IP 54 180°
Упаковка трехслойный листовой картон
Степень защиты по ГОСТ 14254 IP 31, IP 54
Климатическое исполнение УХЛ3 по ГОСТ 15150-69

Щиты распределительные ЩРН, ЩРВ предназначены для установки модульного оборудования. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях. Щиты имеют металлический сварной корпус. Позволяют разместить до 90 однополюсных автоматических выключателей ВА 47-63 марки EKF.
Вид установки — встраиваемый и навесной.
-Широкий ассортимент типоразмеров в серии.
-Высококачественное порошковое покрытие RAL-7035.
-Новая конструкция изделия предотвращает доступ ко всем токопроводящим элементам.
-Быстросъемная перенавешиваемая дверь.
-Соответствие требованием ПУЭ.
-Высокий уровень электробезопасности.
-До 90 полюсов.
-Комплектуется маркировочными наклейками.
-Бокс оборудован защитной панелью, предотвращающей поражение током в ходе эксплуатации.
-Боксы производства EKF оборудованы обмедненной шпилькой заземления.
-Боксы могут быть использованы для навесного и частично утопленного монтажа.
-Защитный козырек боксов IP 54, предотвращает от попадания пыли, грязи и обледенения.

ЩРН-72 двухдверный IP31 480х565х120
ЩРН-90 IP31 480х680х120
ЩРН-12 IP 54 265х310х120
ЩРН-24 IP54 395х310х120
ЩРН-36 IP54(520х310х120) 520х310х120
ЩРН-48 IP54 620х310х120
ЩРН-9с шинами IP31 220х300х120
ЩРН-12с шинами IP31 220х300х120
ЩРН-24 с шинами IP31 350х300х120
ЩРВ-9 IP31 260х340х120
ЩРВ-12 IP31 260х340х120
ЩРВ-18М IP31 260х440х120
ЩРВ-18 IP31) 390х340х120
ЩРВ-24 IP31 390х340х120
ЩРВ-36 IP31 520х340х120
ЩРВ-48 IP31 650х340х120
ЩРВ-54 IP31 520х440х120
ЩРВ-72 двухдверный IP31 520х605х120

Комплектация
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 31 по ГОСТ 14254-96
- DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Замок с двумя ключами ,одинаковой степени секретности.
-Знаки электробезопасности с маркировочной таблицей.
-Паспорт качества.

Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 54
-DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Усиленный замок трехгранный с двумя ключами.
-Знаки электробезопасности с маркировочной таблицей.
-На контур двери нанесен уплотнительный состав из вспе- ненного полиуретана.
-Сальники.
- Паспорт качества.

Номинальное напряжение, В 240/415
Марка стали сталь 08пс ГОСТ 1050-88
Контактируемые среды
невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Количество вводов ∅30 3
Угол открытия дверей IP 31 120°
Угол открытия дверей IP 54 180°
Упаковка трехслойный листовой картон
Степень защиты по ГОСТ 14254 IP 31, IP 54
Климатическое исполнение УХЛ3 по ГОСТ 15150-69

Предназначены для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением.

-Ударопрочный, самозатухающий АБС-пластик.

-Простой и быстрый монтаж – отверстия для крепления корпуса.

-Предварительно выштампованные вводы для введения кабелей со всех сторон.

-Универсальные винты, подходящие к любому типу отвертки.

-Наличие специального суппорта для шин N и PE из самозатухающего пластика при 960 °С.

-Увеличенное расстояние от DIN-рейки до задней стенки основания корпуса.

Вид установки навесной, встраиваемый

Степень защиты IP40

Класс защиты II

Материал корпуса АБС-пластик

Материал дверцы полистирол

Цвет корпуса RAL 9016

Количество рядов от 1 до 3

Количество модулей от 4 до 36

Номинальное напряжение, В до 400

Номинальная частота, Гц 50

Номинальный ток,А 63

Рабочая температура, °С –20÷+80

Ударная прочность IK05 (0,7 Дж)

ЩРН П 4 навесной.1 ряд, 4 модуля. Шины N и PE: 4×10 мм2

ЩРН П 6 навесной.1 ряд, 6 модулей. Шины N и PE: 6×10 мм2.

ЩРН П 8 навесной. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2.

ЩРН П 12 навесной. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.

ЩРН П 18 навесной.1 ряд, 18 модулей. Шины N и PE: 3×10 мм2;8×10 мм2 — 2 шт.

ЩРН П 24 навесной. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.

ЩРН П 36 навесной. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.

ЩРВ П 4 встраиваемый. 1 ряд, 4 модуля. Шины N и PE: 4×10 мм2

ЩРВ П 6 встраиваемый. 1 ряд, 6 модулей. Шины N и PE: 6×10 мм2

ЩРВ П 8 встраиваемый. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2

ЩРВ П 12 встраиваемый. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.

ЩРВ П 18 встраиваемый. 1 ряд, 18 модулей. Шины N и PE: 3×10 мм2; 8×10 мм2 — 2 шт.

ЩРВ П 24 встраиваемый. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.

ЩРВ П 36 встраиваемый. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.

Корпуса пластиковые модульные серии NX8 предназначены для установки.
Степень защиты (IP):IP30;
Частота, Гц:50...60;
Габаритные и установочные размеры корпуса (ШхВхГ), мм:310x350x105;
Однофазный ток нагрузки, А:100;
Трёхфазный ток нагрузки, А:63;
Число монтируемых аппаратов:24;
Номинальное напряжение, В:230;
Количество рядов:2;
Способ монтажа:Встраиваемый

Щиты распределительные ЩРн, ЩРв серии «УНИВЕРСАЛ» (UNIVERSAL) применяются для сборки распределительных электрощитов с использованием модульных устройств и предназначены для ввода, распределения

электроэнергии, защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.

-Отличный эргономичный дизайн.

-Съемная монтажная рама.

В комплекте монтажная рама,оперативная панель,кабельные ввод-сальники-2 шт,шины N и PE, заглушка на пустые модули, маркировочная таблица, знаки электро-безопасности,комплект для заземления и навески корпуса.

-Вводные отверстия сверху и снизу,

-Для удобства прокладки кабеля расстояние между задней стенкой и DIN-рейками для удобства прокладки кабеля увеличенно.

-Опломбировка корпуса.

-Легкая конструкция

Установка: навесной, встраиваемый

Толщина металла 0,8 мм

Номинальный ток 63–125 А

Тип покрытия порошковая шагрень, шагрень, муар

Цвет RAL 7032, RAL 7035, RAL 9005, RAL 9010

Степень защиты:

навесных – IP54,

встраиваемых – IP31

Климатическое исполнение и категория размещения по ГОСТ У3

Для модульные аппаратов

Ввод кабелей сверху и снизу

Располоение отверстий у встраиваемых-сверху, снизу, сзади, у навесных сверху, снизу 70×140

Щиты распределительные ЩРН, ЩРВ предназначены для установки модульного оборудования. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях. Щиты имеют металлический сварной корпус. Позволяют разместить до 90 однополюсных автоматических выключателей ВА 47-63 марки EKF.
Вид установки — встраиваемый и навесной.
-Широкий ассортимент типоразмеров в серии.
-Высококачественное порошковое покрытие RAL-7035.
-Новая конструкция изделия предотвращает доступ ко всем токопроводящим элементам.
-Быстросъемная перенавешиваемая дверь.
-Соответствие требованием ПУЭ.
-Высокий уровень электробезопасности.
-До 90 полюсов.
-Комплектуется маркировочными наклейками.
-Бокс оборудован защитной панелью, предотвращающей поражение током в ходе эксплуатации.
-Боксы производства EKF оборудованы обмедненной шпилькой заземления.
-Боксы могут быть использованы для навесного и частично утопленного монтажа.
-Защитный козырек боксов IP 54, предотвращает от попадания пыли, грязи и обледенения.

ЩРН-72 двухдверный IP31 480х565х120
ЩРН-90 IP31 480х680х120
ЩРН-12 IP 54 265х310х120
ЩРН-24 IP54 395х310х120
ЩРН-36 IP54(520х310х120) 520х310х120
ЩРН-48 IP54 620х310х120
ЩРН-9с шинами IP31 220х300х120
ЩРН-12с шинами IP31 220х300х120
ЩРН-24 с шинами IP31 350х300х120
ЩРВ-9 IP31 260х340х120
ЩРВ-12 IP31 260х340х120
ЩРВ-18М IP31 260х440х120
ЩРВ-18 IP31) 390х340х120
ЩРВ-24 IP31 390х340х120
ЩРВ-36 IP31 520х340х120
ЩРВ-48 IP31 650х340х120
ЩРВ-54 IP31 520х440х120
ЩРВ-72 двухдверный IP31 520х605х120

Комплектация
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 31 по ГОСТ 14254-96
- DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Замок с двумя ключами ,одинаковой степени секретности.
-Знаки электробезопасности с маркировочной таблицей.
-Паспорт качества.

Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 54
-DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Усиленный замок трехгранный с двумя ключами.
-Знаки электробезопасности с маркировочной таблицей.
-На контур двери нанесен уплотнительный состав из вспе- ненного полиуретана.
-Сальники.
- Паспорт качества.

Номинальное напряжение, В 240/415
Марка стали сталь 08пс ГОСТ 1050-88
Контактируемые среды
невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Количество вводов ∅30 3
Угол открытия дверей IP 31 120°
Угол открытия дверей IP 54 180°
Упаковка трехслойный листовой картон
Степень защиты по ГОСТ 14254 IP 31, IP 54
Климатическое исполнение УХЛ3 по ГОСТ 15150-69

Щиты распределительные ЩРН-ПГ IP 65 выполнены из АВС-пластика, предназначены для установки модульной аппаратуры. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях, а также помещениях с высокой влажностью. Вид установки — навесной.
-Герметичный корпус.
-Выламываемые вводы для кабелей со всех сторон.
-Съемная DIN-рейка для облегчения кабельной разводки.
-Нулевые шины N, PE в комплекте.
-Комплектуются маркировочной лентой.
-Возможность опломбировки.
ЩРН-ПГ-5 IP65 155х119х89
ЩРН-ПГ-8 IP65 147,5х203х89
ЩРН-ПГ-12 IP65 198х254х106
ЩРН-ПГ-18 IP65 199х366х106
ЩРН-ПГ-24 IP65 354х271,5х109
Номинальное рабочее напряжение, В 240/415
Степень защиты по ГОСТ 14254 IP 65
Диапазон рабочих температур, °С от -20 до +70

Щиты распределительные ЩРН-П и ЩРВ-П IP40 предназначены для установки модульной аппаратуры. Изготовлены из высокачественного АВС–пластика. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях.
Вид установки — встраиваемый и навесной.
Комплектация:
1. Нулевые шины N, PE.
2. Маркировочная лента.
3. DIN-рейка.
4. Винты, дюбель-гвозди
-Компактность.
-Широкий модельный ряд.
-Безопасная и удобная эксплуатация.
-Выполнены из самозатухающего пластика.
-Быстрая, надежная и удобная установка оборудования и монтажа конструкции.
-Выштампованные вводы для кабелей со всех сторон.
-Съемная DIN-рейка для облегчения кабельной разводки.
-Нулевая шина N, PE в комплекте.
-Белая глянцевая поверхность.
Номинальное рабочее напряжение, В 240/415
Степень защиты по ГОСТ 14254 IP 40
Диапазон рабочих температур, °С от -15 до +60
Размеры
ЩРН-П-3 IP 40 200x94x92
ЩРН-П-4 IP 40 200x112x92
ЩРН-П-6 IP 40 200x95x148
ЩРН-П-8 IP 40 200x95x184
ЩРН-П-10 IP 40 200x95x219
ЩРН-П-12 IP 40 200x95x255
ЩРН-П-15 IP 40 200x100x311
ЩРН-П-18 IP 40 220x100x365
ЩРН-П-24 IP 40 327x102x270
ЩРН-П-36 IP 40 473x105x307
ЩРН-П-45 IP 40 473x105x361
ЩРВ-П-3 IP 40 148x94x140
ЩРВ-П-4 IP 40 222x92x136
ЩРВ-П-6 IP 40 222x92x172
ЩРВ-П-8 IP 40 222x92x208
ЩРВ-П-10 IP 40 222x92x244
ЩРВ-П-12 IP 40 222x92x280
ЩРВ-П-15 IP 40 222x102x335
ЩРВ-П-18 IP 40 252x102x398
ЩРВ-П-24 IP 40 345x102x300
ЩРВ-П-36 IP 40 503x102x342
ЩРВ-П-45 IP 40 503x102x288

Предназначены для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением.

-Ударопрочный, самозатухающий АБС-пластик.

-Простой и быстрый монтаж – отверстия для крепления корпуса.

-Предварительно выштампованные вводы для введения кабелей со всех сторон.

-Универсальные винты, подходящие к любому типу отвертки.

-Наличие специального суппорта для шин N и PE из самозатухающего пластика при 960 °С.

-Увеличенное расстояние от DIN-рейки до задней стенки основания корпуса.

Вид установки навесной, встраиваемый

Степень защиты IP40

Класс защиты II

Материал корпуса АБС-пластик

Материал дверцы полистирол

Цвет корпуса RAL 9016

Количество рядов от 1 до 3

Количество модулей от 4 до 36

Номинальное напряжение, В до 400

Номинальная частота, Гц 50

Номинальный ток,А 63

Рабочая температура, °С –20÷+80

Ударная прочность IK05 (0,7 Дж)

ЩРН П 4 навесной.1 ряд, 4 модуля. Шины N и PE: 4×10 мм2

ЩРН П 6 навесной.1 ряд, 6 модулей. Шины N и PE: 6×10 мм2.

ЩРН П 8 навесной. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2.

ЩРН П 12 навесной. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.

ЩРН П 18 навесной.1 ряд, 18 модулей. Шины N и PE: 3×10 мм2;8×10 мм2 — 2 шт.

ЩРН П 24 навесной. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.

ЩРН П 36 навесной. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.

ЩРВ П 4 встраиваемый. 1 ряд, 4 модуля. Шины N и PE: 4×10 мм2

ЩРВ П 6 встраиваемый. 1 ряд, 6 модулей. Шины N и PE: 6×10 мм2

ЩРВ П 8 встраиваемый. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2

ЩРВ П 12 встраиваемый. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.

ЩРВ П 18 встраиваемый. 1 ряд, 18 модулей. Шины N и PE: 3×10 мм2; 8×10 мм2 — 2 шт.

ЩРВ П 24 встраиваемый. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.

ЩРВ П 36 встраиваемый. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.

Предназначены для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением.

-Ударопрочный, самозатухающий АБС-пластик.

-Простой и быстрый монтаж – отверстия для крепления корпуса.

-Предварительно выштампованные вводы для введения кабелей со всех сторон.

-Универсальные винты, подходящие к любому типу отвертки.

-Наличие специального суппорта для шин N и PE из самозатухающего пластика при 960 °С.

-Увеличенное расстояние от DIN-рейки до задней стенки основания корпуса.

Вид установки навесной, встраиваемый

Степень защиты IP40

Класс защиты II

Материал корпуса АБС-пластик

Материал дверцы полистирол

Цвет корпуса RAL 9016

Количество рядов от 1 до 3

Количество модулей от 4 до 36

Номинальное напряжение, В до 400

Номинальная частота, Гц 50

Номинальный ток,А 63

Рабочая температура, °С –20÷+80

Ударная прочность IK05 (0,7 Дж)

ЩРН П 4 навесной.1 ряд, 4 модуля. Шины N и PE: 4×10 мм2

ЩРН П 6 навесной.1 ряд, 6 модулей. Шины N и PE: 6×10 мм2.

ЩРН П 8 навесной. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2.

ЩРН П 12 навесной. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.

ЩРН П 18 навесной.1 ряд, 18 модулей. Шины N и PE: 3×10 мм2;8×10 мм2 — 2 шт.

ЩРН П 24 навесной. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.

ЩРН П 36 навесной. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.

ЩРВ П 4 встраиваемый. 1 ряд, 4 модуля. Шины N и PE: 4×10 мм2

ЩРВ П 6 встраиваемый. 1 ряд, 6 модулей. Шины N и PE: 6×10 мм2

ЩРВ П 8 встраиваемый. 1 ряд, 8 модулей. Шины N и PE: 8×10 мм2

ЩРВ П 12 встраиваемый. 1 ряд, 12 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2.

ЩРВ П 18 встраиваемый. 1 ряд, 18 модулей. Шины N и PE: 3×10 мм2; 8×10 мм2 — 2 шт.

ЩРВ П 24 встраиваемый. 2 ряда, 24 модуля. Шины N и PE: 4×10 мм2 — 2 шт.; 8×10 мм2 — 2 шт.

ЩРВ П 36 встраиваемый. 3 ряда, 36 модулей. Шины N и PE: 4×10 мм2; 8×10 мм2 — 4 шт.

Корпуса пластиковые серии NEX5-C предназначены для установки автоматических выключателей, УЗО, АВДТ и прочих модульных устройств DIN-реечного крепления. Корпуса имеют современный дизайн, изготовлены из прочного пластика. Удобные крепежные приспособления гарантируют изделиям долгий срок службы и безопасность эксплуатации. Корпуса серии NEX5-C могут устанавливаться в жилых и офисных помещениях.
Степень защиты (IP):IP30;
Частота, Гц:50...60;
Габаритные и установочные размеры корпуса (ШхВхГ), мм:141×160×90;
Однофазный ток нагрузки, А:63;
Трёхфазный ток нагрузки, А:63;
Число монтируемых аппаратов:4;
Номинальное напряжение, В:230;
Количество рядов:1;
Способ монтажа:Встраиваемый;

Корпуса серии "LIGHT" применяются для сборки распределительных электрощитов с использованием модульных устройств.

Корпуса ЩРн серии "LIGHT" предназначены для ввода и распределения, защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.

-Отличный, энергономичный дизайн.

Крышка из самозатухающего, ударопрочного пластика.

-DIN-рейка съемная.

-Рейка для крепления шин N и PE-оцинкованная

-Вводные отверстия сверху и снизу.

-Расстояние между задней стенкой и DIN-рейками 25 мм.

-Возможен монтаж электроустановочных изделий (евророзеток, клавишных выключателей и.т.д)

-Возможность установки однофазного счетчика электроэнергии на DIN-рейку.

-Опломбировка корпуса.

-Высокая антикоррозийная стойкость.

-В комплекте маркировочная таблица, сальники,знаки электробезопасности

Установка: навесной

Толщина металла 0,8 мм

Номинальный ток 100 А

Тип покрытия порошковая шагрень, муар

Цвет RAL 7035, RAL 9010, RAL 9005

Степень защиты IP31

Для однофазного счетчика на DIN-рейку

Тип применяемых аппаратов модульные

Ввод кабелей сверху и снизу

Устройства серии:

MKM14-N-12-30-Z-R-L Корпус металлический ЩРн-12р-1 36 IP31 "LIGHT" 271×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM13-N-12-30-Z-R-L Корпус металлический ЩРн-12р-1 38 IP31 "LIGHT" 271×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM12-N-12-30-Z-R-L Корпус металлический ЩРн-12р-1 41 IP31 "LIGHT" 271×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM14-N-24-30-Z-L Корпус металлический ЩРн-24-1 36 IP31 "LIGHT" 271×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM13-N-24-30-Z-L Корпус металлический ЩРн-24-1 38 IP31 "LIGHT" 271×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM12-N-24-30-Z-L Корпус металлический ЩРн-24-1 41 IP31 "LIGHT" 271×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM14-N-24-30-Z-R-L Корпус металлический ЩРн-24р-1 36 IP31 "LIGHT" 398×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM13-N-24-30-Z-R-L Корпус металлический ЩРн-24р-1 38 IP31 "LIGHT" 398×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM12-N-24-30-Z-R-L Корпус металлический ЩРн-24р-1 41 IP31 "LIGHT" 398×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM14-N-36-30-Z-L Корпус металлический ЩРн-36-1 36 IP31 "LIGHT"398×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM13-N-36-30-Z-L Корпус металлический ЩРн-36-1 38 IP31 "LIGHT"398×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM12-N-36-30-Z-L Корпус металлический ЩРн-36-1 41 IP31 "LIGHT"398×300×109 по 3 отверстия ∅28 (сверху и снизу)

MKM14-N-36-30-Z-R-L Корпус металлический ЩРн-36р-1 36 IP31 "LIGHT" 525×300×109 по 5 отверстий ∅28 (сверху и снизу)

MKM13-N-36-30-Z-R-L Корпус металлический ЩРн-36р-1 38 IP31 "LIGHT" 525×300×109 по 5 отверстий ∅28 (сверху и снизу)

MKM12-N-36-30-Z-R-L Корпус металлический ЩРн-36р-1 41 IP31 "LIGHT" 525×300×109 по 5 отверстий ∅28 (сверху и снизу)

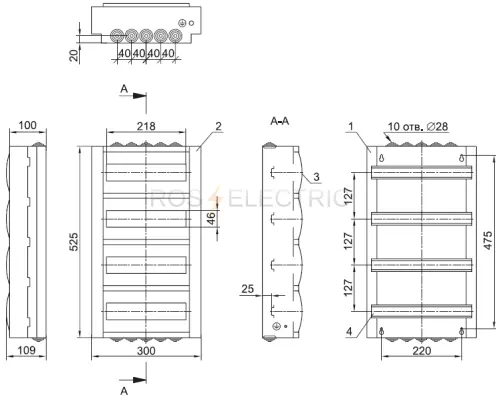

MKM14-N-48-30-Z-L Корпус металлический ЩРн-48-1 36 IP31 "LIGHT" 525×300×109 по 5 отверстий ∅28 (сверху и снизу)

MKM13-N-48-30-Z-L Корпус металлический ЩРн-48-1 38 IP31 "LIGHT" 525×300×109 по 5 отверстий ∅28 (сверху и снизу)

MKM12-N-48-30-Z-L Корпус металлический ЩРн-48-1 41 IP31 "LIGHT" 525×300×109 по 5 отверстий ∅28 (сверху и снизу)

Учетно-распределительные серии "LIGHT"

MKM21-N-12-30-O-L Корпус металлический ЩУРн-1/12-1 36 IP31 "LIGHT" 300×300×109 2 отверстия ∅28 (сверху) и 3 отверстия ∅28 (снизу)

MKM22-N-12-30-O-L Корпус металлический ЩУРн-1/12-1 38 IP31 "LIGHT" 300×300×109 2 отверстия ∅28 (сверху) и 3 отверстия ∅28 (снизу)

MKM23-N-12-30-O-L Корпус металлический ЩУРн-1/12-1 41 IP31 "LIGHT" 300×300×109 2 отверстия ∅28 (сверху) и 3 отверстия ∅28 (снизу)

MKM21-N-12-30-O-R-L Корпус металлический ЩУРн-1/12р-1 36 IP31 "LIGHT" 427×300×109 2 отверстия ∅28 (сверху) и 3 отверстия ∅28 (снизу)

MKM22-N-12-30-O-R-L Корпус металлический ЩУРн-1/12р-1 38 IP31 "LIGHT" 427×300×109 2 отверстия ∅28 (сверху) и 3 отверстия ∅28 (снизу)

MKM23-N-12-30-O-R-L Корпус металлический ЩУРн-1/12р-1 41 IP31 "LIGHT" 427×300×109 2 отверстия ∅28 (сверху) и 3 отверстия ∅28 (снизу)

MKM21-N-24-30-O-L Корпус металлический ЩУРн-1/24-1 36 IP31 "LIGHT" 427×300×109 2 отверстия ∅28 (сверху) и 3 отверстия ∅28 (снизу)

MKM22-N-24-30-O-L Корпус металлический ЩУРн-1/24-1 38 IP31 "LIGHT" 427×300×109 2 отверстия ∅28 (сверху) и 3 отверстия ∅28 (снизу)

MKM23-N-24-30-O-L Корпус металлический ЩУРн-1/24-1 41 IP31 "LIGHT"427×300×109 2 отверстия ∅28 (сверху) и 3 отверстия ∅28 (снизу)

MKM21-N-24-30-O-R-L Корпус металлический ЩУРн-1/24р-1 36 IP31 "LIGHT" 554×300×109 4 отверстия ∅28 (сверху) и 5 отверстий ∅28 (снизу)

MKM22-N-24-30-O-R-L Корпус металлический ЩУРн-1/24р-1 38 IP31 "LIGHT" 554×300×109 4 отверстия ∅28 (сверху) и 5 отверстий ∅28 (снизу)

MKM23-N-24-30-O-R-L Корпус металлический ЩУРн-1/24р-1 41 IP31 "LIGHT" 554×300×109 4 отверстия ∅28 (сверху) и 5 отверстий ∅28 (снизу)

MKM21-N-36-30-O-L Корпус металлический ЩУРн-1/36-1 36 IP31 "LIGHT" 554×300×109 4 отверстия ∅28 (сверху) и 5 отверстий ∅28 (снизу)

MKM22-N-36-30-O-L Корпус металлический ЩУРн-1/36-1 38 IP31 "LIGHT" 554×300×109 4 отверстия ∅28 (сверху) и 5 отверстий ∅28 (снизу)

MKM23-N-36-30-O-L Корпус металлический ЩУРн-1/36-1 41 IP31 "LIGHT" 554×300×109 4 отверстия ∅28 (сверху) и 5 отверстий ∅28 (снизу)

Применяется для сборки распределительных электрощитов с модульной аппаратурой, для ввода и распределения электроэнергии, для защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.

-Высокая антикоррозийная стойкость.

-Качественное наружное покрытие.

-Секрет замка единый для всех корпусов серии.

Технические характеристики

Установка: навесная и встраиваемая

Толщина металла корпуса 0,8–1,0 мм

Номинальный ток до 100 А

Тип покрытия порошковое, шагрень/глянец

Цвета: RAL 7032, RAL 7035, RAL 9016

Степень защиты

навесных – IP31, IP54

встраиваемых – IP31

Угол открытия двери 105°

Тип применяемых аппаратов модульные

Климатическое исполнение УХЛ3
