Рубильники. Разъеденители. – Страница 15

1604

Рубильники модульные

Выключатели-разъединители (рубильники) ВР32

Предохранители-выключатели-разъединители

Планочные выключатели-разъединители

Разъединители РЕ19

Разъединители РПС, РПБ

Рубильники в корпусе

Рубильники РКН

Быстрый просмотр

Предохранители-выключатели-разъединители (ПВР) OptiBlock КЭАЗ - предназначены для включения и отключения нагрузки и защиты одно- и трехфазных электрических цепей переменного тока от коротких замыканий и перегрузок (при использовании совместно с предохранителями). ПВР обеспечивают видимый разрыв.
Габарит: 1 (до 250А).
Число полюсов: 3.
Тип зажимов внешних проводников: болтовой.

Номинальный ток : 400А

Количество полюсов : 3P

Габарит (типоразмер) предохранителя : 1 (NH1)

Производитель : КЭАЗ

Быстрый просмотр

Выключатели-разъединители ВР32 предназначены для ручного включения-отключения цепей переменного тока номинальным напряжением до 690В частотой 50Гц. Применяются в НКУ. В конструкции применена 3-х полюсная контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок, что препятствует преждевременному и чрезмерному износу контактов.
Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками.
Все рубильники поставляются с правой боковой рукояткой без вспомогательных контактов. Расположение плоскости присоединения внешних зажимов контактных выводов – перпендикулярно плоскости монтажа.
Выпускается несколько исполнений ВР32:
-на одно и на два направления;
-без дугогасительных камер с несъемной рукояткой;
-с дугогасительными камерами со съемной смещенной рукояткой.
-двойной видимый разрыв цепи.
Условный тепловой ток на
открытом воздухе Ith, А 100 250 400
Номинальный кратковременно-
выдерживаемый ток, кА 5 8 11
Номинальный условный ток
короткого замыкания, кА 8 14 22
Механическая износостойкость,
циклов, не менее 25000 25000 16000
Сечение подключаемых
проводников, мм2 10…50 70…150 120…3х120
Номинальное напряжение
изоляции, Ui, В 690
Номинальное рабочее
напряжение, Ue, В 400, 690
Кол-во полюсов 3P
Категории применения
АС-20В (без д/г камер)
АС-21В, АС-22В (с д/г камерами)
Степень защиты IP 00, IP 32 (при установке в НКУ)
Диапазон рабочих температур, °С от -25 до +40
Климатическое исполнение УХЛ3
Высота над уровнем моря, м до 2000
Срок службы, не менее, лет 10

Номинальный ток : 250А

Количество полюсов : 3P

Конструкция привода (рукоятки, толкателя) : с боковой несъемной рукояткой

Число направлений коммутации : на одно направление

Дугогасительные камеры : без дугогасительных камер

Расположение плоскости присоединения внешних зажимов контактных выводов : перпендикулярно плоскости монтажа

Производитель : EKF

Быстрый просмотр

Рубильники РПБ ТДМ - предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением 400 В.
Номинальное рабочее напряжение Ue: 400В.
Номинальный ток: 400А.
Боковая, правая рукоятка.
Тип используемого предохранителя: ППН-37 габ. 2, ПН2-400.
Без плавких вставок.

Производитель : TDM

Быстрый просмотр

Выключатели-разъединители серии ВР32И ИЭК предназначены для неавтоматической коммутации цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц.
Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые и т.п.
-Двойной видимый разрыв цепи, съемная рукоятка, цветовая индикация положения «Включено» позволяют повысить безопасность обслуживания электроустановки техническим персоналом.
-Возможность присоединения медных и алюминиевых токопроводящих жил, а также медных и алюминиевых шин.
В качестве основы для построения НКУ с использованием выключателей-разъединителей серии ВР32И рекомендуются корпуса металлические ЩМП, панели ЩО, корпуса ВРУ, КСРМ, ШРС.
В качестве аппаратов защиты при сборке НКУ рекомендуется применять предохранители серии ППНИ или автоматические выключатели серии ВА88.
-Корпус ВР32И выполнен из самозатухающего механически прочного пластика.
-Съемная рукоятка.
-Дугогасительные камеры, большой раствор контактов, двойной разрыв цепи обеспечивают эффективное гашение электрической дуги при коммутации нагрузок, что снижает износ контактов.

Артикулы и изделия:
ВР32И на 1 направление
SRK01-100-100 Выключатель-разъединитель ВР32И-31А30220 100А IEK
SRK01-100-250 Выключатель-разъединитель ВР32И-35А30220 250А IEK
SRK01-100-400 Выключатель-разъединитель ВР32И-37А30220 400А ИЭК
SRK01-100-630 Выключатель-разъединитель ВР32И-39A30220 630А IEK
SRK01-111-100 Выключатель-разъединитель ВР32И-31В31250 100А IEK
SRK21-111-250 Выключатель-разъединитель ВР32И-35В31250 250А IEK
SRK31-111-400 Выключатель-разъединитель ВР32И-37В31250 400А IEK
SRK41-111-630 Выключатель-разъединитель ВР32И-39В31250 630А IEK
ВР32И на 2 направления
SRK01-200-100 Выключатель-разъединитель ВР32И-31А70220 100А IEK
SRK01-200-250 Выключатель-разъединитель ВР32И-35А70220 250А IEK
SRK01-200-400 Выключатель-разъединитель ВР32И-37А70220 400А IEK
SRK01-200-630 Выключатель-разъединитель ВР32И-39A70220 630А IEK
SRK01-211-100 Выключатель-разъединитель ВР32И-31В71250 100А IEK
SRK21-211-250 Выключатель-разъединитель ВР32И-35В71250 250А IEK
SRK31-211-400 Выключатель-разъединитель ВР32И-37В71250 400А IEK
SRK41-211-630 Выключатель-разъединитель ВР32И-39B71250 630А IEK

Номинальный ток : 630А

Количество полюсов : 3P

Конструкция привода (рукоятки, толкателя) : с боковой несъемной рукояткой

Число направлений коммутации : на одно направление

Дугогасительные камеры : без дугогасительных камер

Вес : 5.15

Быстрый просмотр

Для установки на выключатели-разъеденители серии NH40 Chint.

Производитель : CHINT

Быстрый просмотр

Перекидные разъединители серии NH40S предназначены для применения вМаксимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:430x240x335;
Номинальный ток, А:630;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:25;
Номинальная коммутируемая мощность, кВт:315;
Электрическая прочность изоляции, В:6200;
Количество вспомогательных переключающих контактов:0;
Тип/количество направлений:2;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Стандартная;
Механическая износостойкость, циклов:12000;
Электрическая износостойкость, циклов:1000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная удлиненная;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:12;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Способ монтажа:Стационарный.

Номинальный ток : 630А

Производитель : CHINT

Быстрый просмотр

Перекидные разъединители серии NH40S предназначены для применения вМаксимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:700x510x715;
Номинальный ток, А:3150;
Номинальное напряжение изоляции, В:800;
Номинальная коммутируемая мощность, кВт:450;
Электрическая прочность изоляции, В:6200;
Тип/количество направлений:2;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Стандартная;
Механическая износостойкость, циклов:2500;
Электрическая износостойкость, циклов:200;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная удлиненная;
Рабочая температура окружающей среды, °C:-25…+44;
Номинальное импульсное выдерживаемое напряжение, кВ:12;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:Стационарный.

Производитель : CHINT

Быстрый просмотр

Перекидные разъединители серии NH40S предназначены для применения вМаксимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:335x170x510-615;
Номинальный ток, А:250;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:12;
Номинальная коммутируемая мощность, кВт:132;
Электрическая прочность изоляции, В:6200;
Количество вспомогательных переключающих контактов:0;
Тип/количество направлений:2;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Выносная;
Механическая износостойкость, циклов:12000;
Электрическая износостойкость, циклов:1000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная удлиненная;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:6;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Способ монтажа:Стационарный.

Производитель : CHINT

Быстрый просмотр

Перекидные разъединители серии NH40S предназначены для применения вМаксимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:580x356x750-865;
Номинальный ток, А:1600;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:50;
Номинальная коммутируемая мощность, кВт:450;
Электрическая прочность изоляции, В:6200;
Количество вспомогательных переключающих контактов:0;
Тип/количество направлений:2;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Выносная;
Механическая износостойкость, циклов:4000;
Электрическая износостойкость, циклов:200;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная удлиненная;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:12;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Способ монтажа:Стационарный.

Номинальный ток : 1600А

Производитель : CHINT

Быстрый просмотр

Перекидные разъединители серии NH40S предназначены для применения вМаксимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:4;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:295x135x480-595;
Номинальный ток, А:125;
Номинальное напряжение изоляции, В:800;
Номинальная коммутируемая мощность, кВт:63;
Электрическая прочность изоляции, В:6200;
Тип/количество направлений:2;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Выносная;
Механическая износостойкость, циклов:12000;
Электрическая износостойкость, циклов:1000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная удлиненная;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:6;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:Стационарный.

Производитель : CHINT

Быстрый просмотр

Выключатели нагрузки OptiSwitch DI КЭАЗ - предназначены для включения, отключения и переключения нагрузки электрических цепей переменного и постоянного тока и применения в шкафах систем распределенияВыключатель нагрузки 3 полюсной на номинальный ток 2500 А.

Производитель : КЭАЗ

Быстрый просмотр

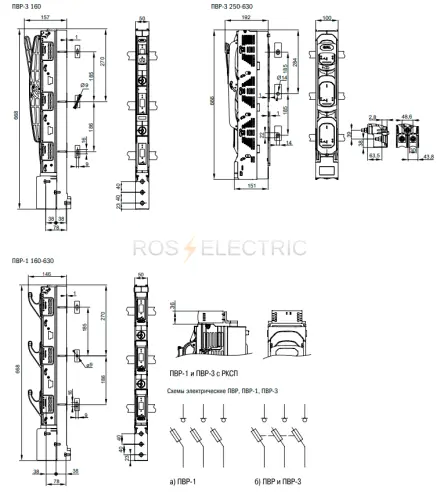

Предохранители-выключатели-разъединители (ПВР) OptiBlock предназначены для включения и отключения нагрузки и защиты одно- и трехфазных электрических цепей переменного тока от коротких замыканий и перегрузок (при использовании совместно с предохранителями). ПВР обеспечивают видимый разрыв и полностью заменяют конструкцию, состоящую из обычного разъединителя, кабелей и держателей предохранителей. Использование данных аппаратов дает существенную экономию рабочего пространства распределительных устройств, уменьшает количество электрических соединений и используемых токоведущих частей.
1 полюсный предохранитель-выключатель-разъединитель переменного тока на номинальный ток 160 А со способом установки стационарный с креплением на панели .

Номинальный ток : 160А

Способ монтажа (установки) : на монтажную плату (панель)

Количество полюсов : 1P

Габарит (типоразмер) предохранителя : 00 (NH00)

Производитель : КЭАЗ

Быстрый просмотр

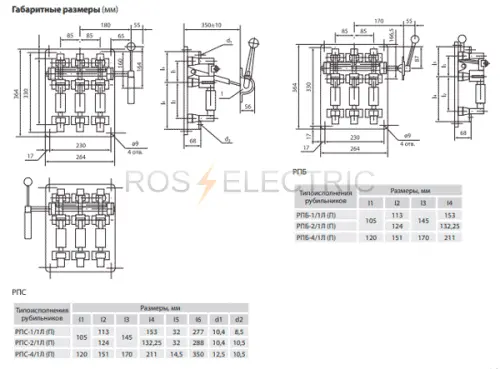

Рубильники РПС ТДМ - предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением 400 В.
Номинальное рабочее напряжение Ue: 400В.
Номинальный ток: 100А.
Боковая, правая смещенная рукоятка.
Тип используемого предохранителя: ППН-33 габ. 0, ПН2-100.
Без плавких вставок.

Производитель : TDM

Быстрый просмотр

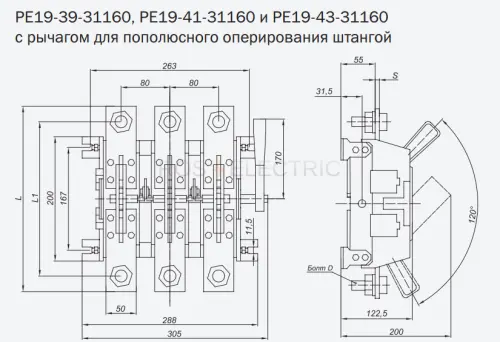

Разъединители серии РЕ19 EKF PROxima предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 500В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии.
Разъединители имеют следующие исполнения по виду ручного привода:
- центральная рукоятка, расположенная непосредственно на разъединителе по его центру;
- боковая рукоятка, устанавливаемая на конце приводного вала справа или слева;
- передняя смещенная рукоятка, предназначенная для управления разъединителем, находящимся в НКУ, и устанавливаемая на передней поверхности НКУ справа или слева.
Видимый разрыв цепи.
Возможность присоединения медных и алюминиевых проводников.
Изолированное основание разъединителя.
Артикулы и изделия:
re19-4131110 Разъединитель РЕ19-41-31110 1000А EKF PROxima
re19-4131120 Разъединитель РЕ19-41-31120 1000А EKF PROxima
re19-4131140 Разъединитель РЕ19-41-31140 1000А EKF PROxima
re19-4331110 Разъединитель РЕ19-43-31110 1600А EKF PROxima
re19-4331120 Разъединитель РЕ19-43-31120 1600А EKF PROxima
re19-4331140 Разъединитель РЕ19-43-31140 1600А EKF PROxima
re19-4431160 Разъединитель РЕ19-44-31160 2000А EKF PROxima
re19-4631110 Разъединитель РЕ19-46-31110 3150А EKF PROxima

Вес : 8.72

Производитель : EKF

Быстрый просмотр

Разъединители серии РЕ-19 ИЭК предназначены для проведения номинального тока и нечастых неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц .
РЕ-19 могут применяться в распределительных устройствах с номинальными токами от 250 до 1600 А.
Разъединители серии РЕ-19 соответствуют требованиям ГОСТ Р 50030.3
Контактные выводы выполненны из высококачественной электротехнической меди с нанесенным защитным покрытием.
Возможность присоединять медные и алюминиевые токопроводящие жилы, оконцованные кабельными наконечниками, а также медные и алюминиевые шины.
Контактная система ножевого типа обеспечивает видимый разрыв цепи.
Основание выполнено из прочных не поддерживающих горение материалов.
Артикулы и изделия:
PE-31120-0250 Разъединитель РЕ19-35-31120 250А IEK
PE-31120-0400 Разъединитель РЕ19-37-31120 400А IEK
PE-31120-0630 Разъединитель РЕ19-39-31120 630А IEK
PE-31120-1000 Разъединитель РЕ19-41-31120 1000А IEK
PE-31120-1600 Разъединитель РЕ19-43-31120 1600А IEK
PE-31140-0250 Разъединитель РЕ19-35-31140 250А IEK
PE-31140-0400 Разъединитель РЕ19-37-31140 400А IEK
PE-31140-0630 Разъединитель РЕ19-39-31140 630А IEK
PE-31140-1000 Разъединитель РЕ19-41-31140 1000А IEK
PE-31140-1600 Разъединитель РЕ19-43-31140 1600А IEK
PE-31160-0630 Разъединитель РЕ19-39-31160 630А IEK
PE-31160-1000 Разъединитель РЕ19-41-31160 1000А IEK
PE-31160-1600 Разъединитель РЕ19-43-31160 1600А IEK

Вес : 9.8

Быстрый просмотр

Предохранители-выключатели-разъединители (ПВР) OptiBlock предназначены для включения и отключения нагрузки и защиты одно- и трехфазных электрических цепей переменного тока от коротких замыканий и перегрузок (при использовании совместно с предохранителями). ПВР обеспечивают видимый разрыв и полностью заменяют конструкцию, состоящую из обычного разъединителя, кабелей и держателей предохранителей. Использование данных аппаратов дает существенную экономию рабочего пространства распределительных устройств, уменьшает количество электрических соединений и используемых токоведущих частей.
3 полюсный предохранитель-выключатель-разъединитель переменного тока на номинальный ток 250 А со способом установки на шины .

Номинальный ток : 250А

Способ монтажа (установки) : на медные шины

Количество полюсов : 3P

Габарит (типоразмер) предохранителя : 1 (NH1)

Производитель : КЭАЗ

Быстрый просмотр

Рубильники РПБ ТДМ - предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением 400 В.
Номинальное рабочее напряжение Ue: 400В.
Номинальный ток: 400А.
Боковая, левая рукоятка.
Тип используемого предохранителя: ППН-37 габ. 2, ПН2-400.
Без плавких вставок.

Производитель : TDM

Быстрый просмотр

Рубильники в корпусе ВНК ТДМ - предназначены для неавтоматической коммутации силовых электрических цепей номинальным напряжением до 660 В переменного тока и 440 В постоянного тока в устройствах распределения электрической энергии.
Номинальное напряжение: 1000А.
Количество полюсов: 3.
На 1 направление.
С дугогасительными камерами.
С установленной фронтальной ручкой и переходником 185 мм.
Прозрачная крышка.

Тип устройства (изделия) : Выключатель-разъединитель в корпусе

Номинальный ток : 1000А

Количество полюсов : 3P

Исполнение : Нереверсивное

Производитель : TDM

Быстрый просмотр

Рубильники в корпусе ВНК ТДМ - предназначены для неавтоматической коммутации силовых электрических цепей номинальным напряжением до 660 В переменного тока и 440 В постоянного тока в устройствах распределения электрической энергии.
Номинальное напряжение: 315А.
Количество полюсов: 3.
На 1 направление.
С дугогасительными камерами.
С установленной фронтальной ручкой.
Прозрачная крышка.

Тип устройства (изделия) : Выключатель-разъединитель в корпусе

Номинальный ток : 315А

Количество полюсов : 3P

Исполнение : Нереверсивное

Производитель : TDM

Быстрый просмотр

Рубильники модульные трехполюсные РМ ТДМ - предназначеный для проведения тока в нормальном режиме, а также частого оперативного включения и выключения электрической цепи.
Номинальное напряжение частотой 50 Гц: 230/400 В.
Степень защиты: IP20.
Номинальный ток: 25А
Монтаж: на дин-рейку или монтажную плату.
Сечение присоединяемых проводников: 1,5-16 мм².
Возможность запирания навесным замком.
Артикулы и изделия:
SQ0222-0001 Рубильник модульный РМ-16 3П 16A
SQ0222-0002 Рубильник модульный РМ-20 3П 20A
SQ0222-0003 Рубильник модульный РМ-25 3П 25A
SQ0222-0004 Рубильник модульный РМ-40 3П 40A
SQ0222-0005 Рубильник модульный РМ-63 3П 63A
SQ0222-0006 Рубильник модульный РМ-80 3П 80A
SQ0222-0007 Рубильник модульный РМ-100 3П 100A
SQ0222-0008 Рубильник модульный РМ-125 3П 125A

Номинальный ток : 25А

Количество полюсов : 3P

Исполнение : Нереверсивное

Производитель : TDM

1 ... 13 14 15 16 17 ... 81

Главная Каталог 0 Корзина Контакты
