Выключатели-разъединители ВР32 предназначены для ручного включения-отключения цепей переменного тока номинальным напряжением до 690В частотой 50Гц. Применяются в НКУ. В конструкции применена 3-х полюсная контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок, что препятствует преждевременному и чрезмерному износу контактов.
Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками.
Все рубильники поставляются с правой боковой рукояткой без вспомогательных контактов. Расположение плоскости присоединения внешних зажимов контактных выводов – перпендикулярно плоскости монтажа.
Выпускается несколько исполнений ВР32:
-на одно и на два направления;
-без дугогасительных камер с несъемной рукояткой;
-с дугогасительными камерами со съемной смещенной рукояткой.
-двойной видимый разрыв цепи.
Условный тепловой ток на
открытом воздухе Ith, А 100 250 400
Номинальный кратковременно-
выдерживаемый ток, кА 5 8 11
Номинальный условный ток
короткого замыкания, кА 8 14 22
Механическая износостойкость,
циклов, не менее 25000 25000 16000
Сечение подключаемых
проводников, мм2 10…50 70…150 120…3х120
Номинальное напряжение
изоляции, Ui, В 690
Номинальное рабочее
напряжение, Ue, В 400, 690
Кол-во полюсов 3P
Категории применения
АС-20В (без д/г камер)
АС-21В, АС-22В (с д/г камерами)
Степень защиты IP 00, IP 32 (при установке в НКУ)
Диапазон рабочих температур, °С от -25 до +40
Климатическое исполнение УХЛ3
Высота над уровнем моря, м до 2000
Срок службы, не менее, лет 10
Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками.
Все рубильники поставляются с правой боковой рукояткой без вспомогательных контактов. Расположение плоскости присоединения внешних зажимов контактных выводов – перпендикулярно плоскости монтажа.
Выпускается несколько исполнений ВР32:
-на одно и на два направления;
-без дугогасительных камер с несъемной рукояткой;
-с дугогасительными камерами со съемной смещенной рукояткой.
-двойной видимый разрыв цепи.
Условный тепловой ток на
открытом воздухе Ith, А 100 250 400
Номинальный кратковременно-
выдерживаемый ток, кА 5 8 11
Номинальный условный ток
короткого замыкания, кА 8 14 22
Механическая износостойкость,
циклов, не менее 25000 25000 16000
Сечение подключаемых
проводников, мм2 10…50 70…150 120…3х120
Номинальное напряжение
изоляции, Ui, В 690
Номинальное рабочее
напряжение, Ue, В 400, 690
Кол-во полюсов 3P
Категории применения
АС-20В (без д/г камер)
АС-21В, АС-22В (с д/г камерами)
Степень защиты IP 00, IP 32 (при установке в НКУ)
Диапазон рабочих температур, °С от -25 до +40
Климатическое исполнение УХЛ3
Высота над уровнем моря, м до 2000
Срок службы, не менее, лет 10
Номинальный ток
:
400А
Количество полюсов
:
3P
Конструкция привода (рукоятки, толкателя)
:
с боковой несъемной рукояткой
Число направлений коммутации
:
на одно направление
Дугогасительные камеры
:
без дугогасительных камер
Расположение плоскости присоединения внешних зажимов контактных выводов
:
перпендикулярно плоскости монтажа
Производитель
:
EKF
1 478.54 руб.
Быстрый просмотр
Предохранители-выключатели-разъединители (ПВР) OptiBlock предназначены для включения и отключения нагрузки и защиты одно- и трехфазных электрических цепей переменного тока от коротких замыканий и перегрузок (при использовании совместно с предохранителями). ПВР обеспечивают видимый разрыв и полностью заменяют конструкцию, состоящую из обычного разъединителя, кабелей и держателей предохранителей. Использование данных аппаратов дает существенную экономию рабочего пространства распределительных устройств, уменьшает количество электрических соединений и используемых токоведущих частей.
3 полюсный предохранитель-выключатель-разъединитель переменного тока на номинальный ток 250 А со способом установки на шины .
3 полюсный предохранитель-выключатель-разъединитель переменного тока на номинальный ток 250 А со способом установки на шины .
Номинальный ток
:
250А
Способ монтажа (установки)
:
на медные шины
Количество полюсов
:
3P
Габарит (типоразмер) предохранителя
:
1 (NH1)
Производитель
:
КЭАЗ
Быстрый просмотр
Предохранитель-выключатель-разъединитель горизонтальный (ПВР-102) предназначен для включения и отключения нагрузки с видимым разрывом в сетях трехфазного переменного тока до 250 А частотой 50/60 Гц и номинальным напряжением до 690 В. Трехфазное отключение, монтаж на монтажную плату.
Номинальный ток
:
250А
Способ монтажа (установки)
:
на монтажную плату (панель)
Количество полюсов
:
3P
Габарит (типоразмер) предохранителя
:
1 (NH1)
Производитель
:
DEKraft
Быстрый просмотр
Предохранители-выключатели-разъединители (ПВР) OptiBlock КЭАЗ - предназначены для включения и отключения нагрузки и защиты одно- и трехфазных электрических цепей переменного тока от коротких замыканий и перегрузок (при использовании совместно с предохранителями). ПВР обеспечивают видимый разрыв.
Габарит: 2 (до 400А).
Число полюсов: 3.
Тип зажимов внешних проводников: болтовой.
Габарит: 2 (до 400А).
Число полюсов: 3.
Тип зажимов внешних проводников: болтовой.
Номинальный ток
:
250А
Количество полюсов
:
3P
Габарит (типоразмер) предохранителя
:
2 (NH2)
Производитель
:
КЭАЗ
12 872.40 руб.
Быстрый просмотр
Выключатели-разъединители УВРЭ откидного типа с плавкими предохранителями ЭКФ - предназначены для ручного включения-отключения и для защиты от коротких замыканий и перегрузки цепей переменного тока номинальным напряжением до 690В частотой 50Гц (предохранители покупаются отдельно).
Для плавкой вставки габаритом: 2.
Номинальный ток: 400А.
Установка: на монтжную панель.
Степень защиты: IP30.
Для плавкой вставки габаритом: 2.
Номинальный ток: 400А.
Установка: на монтжную панель.
Степень защиты: IP30.
Номинальный ток
:
400А
Способ монтажа (установки)
:
на монтажную плату (панель)
Количество полюсов
:
3P
Габарит (типоразмер) предохранителя
:
2 (NH2)
Производитель
:
EKF
11 351.74 руб.
Быстрый просмотр

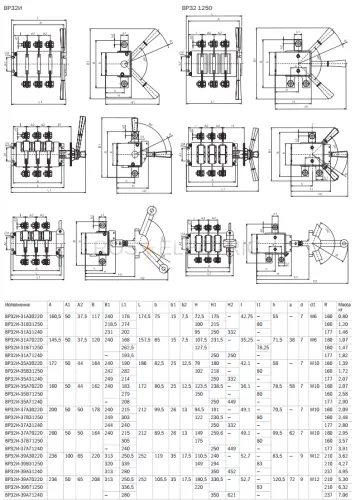

Выключатели-разъединители серии ВР32И ИЭК предназначены для неавтоматической коммутации цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц.
Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые и т.п.
-Двойной видимый разрыв цепи, съемная рукоятка, цветовая индикация положения «Включено» позволяют повысить безопасность обслуживания электроустановки техническим персоналом.
-Возможность присоединения медных и алюминиевых токопроводящих жил, а также медных и алюминиевых шин.
В качестве основы для построения НКУ с использованием выключателей-разъединителей серии ВР32И рекомендуются корпуса металлические ЩМП, панели ЩО, корпуса ВРУ, КСРМ, ШРС.
В качестве аппаратов защиты при сборке НКУ рекомендуется применять предохранители серии ППНИ или автоматические выключатели серии ВА88.
-Корпус ВР32И выполнен из самозатухающего механически прочного пластика.
-Съемная рукоятка.
-Дугогасительные камеры, большой раствор контактов, двойной разрыв цепи обеспечивают эффективное гашение электрической дуги при коммутации нагрузок, что снижает износ контактов.
Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые и т.п.
-Двойной видимый разрыв цепи, съемная рукоятка, цветовая индикация положения «Включено» позволяют повысить безопасность обслуживания электроустановки техническим персоналом.
-Возможность присоединения медных и алюминиевых токопроводящих жил, а также медных и алюминиевых шин.
В качестве основы для построения НКУ с использованием выключателей-разъединителей серии ВР32И рекомендуются корпуса металлические ЩМП, панели ЩО, корпуса ВРУ, КСРМ, ШРС.
В качестве аппаратов защиты при сборке НКУ рекомендуется применять предохранители серии ППНИ или автоматические выключатели серии ВА88.
-Корпус ВР32И выполнен из самозатухающего механически прочного пластика.
-Съемная рукоятка.
-Дугогасительные камеры, большой раствор контактов, двойной разрыв цепи обеспечивают эффективное гашение электрической дуги при коммутации нагрузок, что снижает износ контактов.
Номинальный ток
:
250А
Количество полюсов
:
3P
Конструкция привода (рукоятки, толкателя)
:
с боковой съемной смещенной рукояткой
Число направлений коммутации
:
на два направления
Дугогасительные камеры
:
с дугогасительными камерами
Расположение плоскости присоединения внешних зажимов контактных выводов
:
перпендикулярно плоскости монтажа
Вес
:
2.755
Производитель
:
IEK
3 109.81 руб.
Быстрый просмотр
Предназначен для установки на выключатели-разъединители серии NF2 Chint.
Производитель
:
CHINT
418.04 руб.
Быстрый просмотр
Реверсивные разъединители серии NH40SZ Chint - предназначены для применения в сетях 50/60 Гц, напряжением до 690В переменного тока и до 440 В постоянного тока. При условных тепловых токах до 3150 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:140x135x130;
Номинальный ток, А:125;
Номинальное напряжение изоляции, В:800;
Номинальная коммутируемая мощность, кВт:63;
Электрическая прочность изоляции, В:6200;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Выносная;
Механическая износостойкость, циклов:12000;
Электрическая износостойкость, циклов:1000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная удлиненная;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:6;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:Стационарный.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:140x135x130;
Номинальный ток, А:125;
Номинальное напряжение изоляции, В:800;
Номинальная коммутируемая мощность, кВт:63;
Электрическая прочность изоляции, В:6200;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Выносная;
Механическая износостойкость, циклов:12000;
Электрическая износостойкость, циклов:1000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная удлиненная;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:6;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:Стационарный.
Количество полюсов
:
3P
Производитель
:
CHINT
90 491.95 руб.
Быстрый просмотр
Выключатели-разъединители серии NH40 Chint - предназначены для применения в сетях 50/60 Гц, напряжением до 690 В переменного тока и до 440 В постоянного тока. При условных тепловых токах до 3150 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:378x450x374;
Номинальный ток, А:2000;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:50;
Номинальная коммутируемая мощность, кВт:450;
Электрическая прочность изоляции, В:6200;
Количество вспомогательных переключающих контактов:0;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Стандартная;
Механическая износостойкость, циклов:2500;
Электрическая износостойкость, циклов:200;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная удлиненная;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:12;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Способ монтажа:Стационарный.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:378x450x374;
Номинальный ток, А:2000;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:50;
Номинальная коммутируемая мощность, кВт:450;
Электрическая прочность изоляции, В:6200;
Количество вспомогательных переключающих контактов:0;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Стандартная;
Механическая износостойкость, циклов:2500;
Электрическая износостойкость, циклов:200;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная удлиненная;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:12;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Способ монтажа:Стационарный.
Производитель
:
CHINT
225 741.26 руб.
Быстрый просмотр
Выключатели-разъединители ВР32 предназначены для ручного включения-отключения цепей переменного тока номинальным напряжением до 690В частотой 50Гц. Применяются в НКУ. В конструкции применена 3-х полюсная контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок, что препятствует преждевременному и чрезмерному износу контактов.
Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками.
Все рубильники поставляются с правой боковой рукояткой без вспомогательных контактов. Расположение плоскости присоединения внешних зажимов контактных выводов – перпендикулярно плоскости монтажа.
Выпускается несколько исполнений ВР32:
-на одно и на два направления;
-без дугогасительных камер с несъемной рукояткой;
-с дугогасительными камерами со съемной смещенной рукояткой.
-двойной видимый разрыв цепи.
Условный тепловой ток на
открытом воздухе Ith, А 100 250 400
Номинальный кратковременно-
выдерживаемый ток, кА 5 8 11
Номинальный условный ток
короткого замыкания, кА 8 14 22
Механическая износостойкость,
циклов, не менее 25000 25000 16000
Сечение подключаемых
проводников, мм2 10…50 70…150 120…3х120
Номинальное напряжение
изоляции, Ui, В 690
Номинальное рабочее
напряжение, Ue, В 400, 690
Кол-во полюсов 3P
Категории применения
АС-20В (без д/г камер)
АС-21В, АС-22В (с д/г камерами)
Степень защиты IP 00, IP 32 (при установке в НКУ)
Диапазон рабочих температур, °С от -25 до +40
Климатическое исполнение УХЛ3
Высота над уровнем моря, м до 2000
Срок службы, не менее, лет 10
Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками.
Все рубильники поставляются с правой боковой рукояткой без вспомогательных контактов. Расположение плоскости присоединения внешних зажимов контактных выводов – перпендикулярно плоскости монтажа.
Выпускается несколько исполнений ВР32:
-на одно и на два направления;
-без дугогасительных камер с несъемной рукояткой;
-с дугогасительными камерами со съемной смещенной рукояткой.
-двойной видимый разрыв цепи.
Условный тепловой ток на
открытом воздухе Ith, А 100 250 400
Номинальный кратковременно-
выдерживаемый ток, кА 5 8 11
Номинальный условный ток
короткого замыкания, кА 8 14 22
Механическая износостойкость,
циклов, не менее 25000 25000 16000
Сечение подключаемых
проводников, мм2 10…50 70…150 120…3х120
Номинальное напряжение
изоляции, Ui, В 690
Номинальное рабочее
напряжение, Ue, В 400, 690
Кол-во полюсов 3P
Категории применения
АС-20В (без д/г камер)
АС-21В, АС-22В (с д/г камерами)
Степень защиты IP 00, IP 32 (при установке в НКУ)
Диапазон рабочих температур, °С от -25 до +40
Климатическое исполнение УХЛ3
Высота над уровнем моря, м до 2000
Срок службы, не менее, лет 10
Номинальный ток
:
100А
Количество полюсов
:
3P
Конструкция привода (рукоятки, толкателя)
:
с боковой несъемной рукояткой
Число направлений коммутации
:
на одно направление
Дугогасительные камеры
:
без дугогасительных камер
Расположение плоскости присоединения внешних зажимов контактных выводов
:
перпендикулярно плоскости монтажа
Производитель
:
EKF
776.44 руб.
Быстрый просмотр

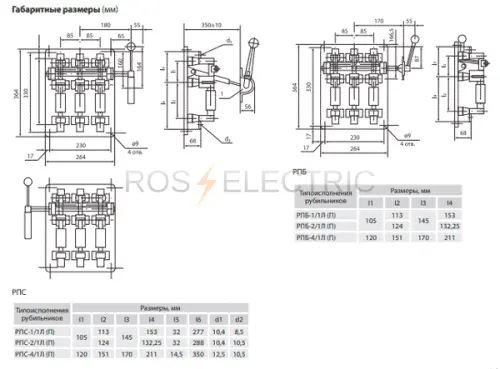

Рубильники РПБ ТДМ - предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением 400 В.
Номинальное рабочее напряжение Ue: 400В.
Номинальный ток: 400А.
Боковая, левая рукоятка.
Тип используемого предохранителя: ППН-37 габ. 2, ПН2-400.
Без плавких вставок.
Номинальное рабочее напряжение Ue: 400В.
Номинальный ток: 400А.
Боковая, левая рукоятка.
Тип используемого предохранителя: ППН-37 габ. 2, ПН2-400.
Без плавких вставок.
Производитель
:
TDM
14 888 руб.
Быстрый просмотр
Рубильники РПБ ТДМ - предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением 400 В.
Номинальное рабочее напряжение Ue: 400В.
Номинальный ток: 100А.
Боковая, левая рукоятка.
Тип используемого предохранителя: ППН-33 габ. 0, ПН2-100.
Без плавких вставок.
Номинальное рабочее напряжение Ue: 400В.
Номинальный ток: 100А.
Боковая, левая рукоятка.
Тип используемого предохранителя: ППН-33 габ. 0, ПН2-100.
Без плавких вставок.
Производитель
:
TDM
8 666.12 руб.
Быстрый просмотр
Модульные выключатели-разъединители серии NF2 Chint - предназначены для применения в сетях 50 Гц, напряжением до 690В переменного тока, при номинальных токах до 125 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:57,1x68,5x61,1;
Номинальный ток, А:25;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:1.26;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Стандартная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:На дверном замке.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:57,1x68,5x61,1;
Номинальный ток, А:25;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:1.26;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Стандартная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:На дверном замке.
Производитель
:
CHINT
2 498.80 руб.
Быстрый просмотр
Модульные выключатели-разъединители серии NF2 Chint - предназначены для применения в сетях 50 Гц, напряжением до 690В переменного тока, при номинальных токах до 125 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:35,5x87x82,5;
Номинальный ток, А:25;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:1.26;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Стандартная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:На дверном замке.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:35,5x87x82,5;
Номинальный ток, А:25;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:1.26;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Стандартная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:На дверном замке.
Производитель
:
CHINT
2 082.36 руб.
Быстрый просмотр
Вал для выключателей-разъединителей длинной 300мм.
Производитель
:
КЭАЗ
597.17 руб.
Быстрый просмотр
Выключатели-разъединители ВР32 предназначены для ручного включения-отключения цепей переменного тока номинальным напряжением до 690В частотой 50Гц. Применяются в НКУ. В конструкции применена 3-х полюсная контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок, что препятствует преждевременному и чрезмерному износу контактов.
Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками.
Все рубильники поставляются с правой боковой рукояткой без вспомогательных контактов. Расположение плоскости присоединения внешних зажимов контактных выводов – перпендикулярно плоскости монтажа.
Выпускается несколько исполнений ВР32:
-на одно и на два направления;
-без дугогасительных камер с несъемной рукояткой;
-с дугогасительными камерами со съемной смещенной рукояткой.
-двойной видимый разрыв цепи.
Условный тепловой ток на
открытом воздухе Ith, А 100 250 400
Номинальный кратковременно-
выдерживаемый ток, кА 5 8 11
Номинальный условный ток
короткого замыкания, кА 8 14 22
Механическая износостойкость,
циклов, не менее 25000 25000 16000
Сечение подключаемых
проводников, мм2 10…50 70…150 120…3х120
Номинальное напряжение
изоляции, Ui, В 690
Номинальное рабочее
напряжение, Ue, В 400, 690
Кол-во полюсов 3P
Категории применения
АС-20В (без д/г камер)
АС-21В, АС-22В (с д/г камерами)
Степень защиты IP 00, IP 32 (при установке в НКУ)
Диапазон рабочих температур, °С от -25 до +40
Климатическое исполнение УХЛ3
Высота над уровнем моря, м до 2000
Срок службы, не менее, лет 10
Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками.
Все рубильники поставляются с правой боковой рукояткой без вспомогательных контактов. Расположение плоскости присоединения внешних зажимов контактных выводов – перпендикулярно плоскости монтажа.
Выпускается несколько исполнений ВР32:
-на одно и на два направления;
-без дугогасительных камер с несъемной рукояткой;
-с дугогасительными камерами со съемной смещенной рукояткой.
-двойной видимый разрыв цепи.
Условный тепловой ток на
открытом воздухе Ith, А 100 250 400
Номинальный кратковременно-
выдерживаемый ток, кА 5 8 11
Номинальный условный ток
короткого замыкания, кА 8 14 22
Механическая износостойкость,
циклов, не менее 25000 25000 16000
Сечение подключаемых
проводников, мм2 10…50 70…150 120…3х120
Номинальное напряжение
изоляции, Ui, В 690
Номинальное рабочее
напряжение, Ue, В 400, 690
Кол-во полюсов 3P
Категории применения
АС-20В (без д/г камер)
АС-21В, АС-22В (с д/г камерами)
Степень защиты IP 00, IP 32 (при установке в НКУ)
Диапазон рабочих температур, °С от -25 до +40
Климатическое исполнение УХЛ3
Высота над уровнем моря, м до 2000
Срок службы, не менее, лет 10
Номинальный ток
:
100А
Количество полюсов
:
3P
Конструкция привода (рукоятки, толкателя)
:
с боковой съемной смещенной рукояткой
Число направлений коммутации
:
на два направления
Дугогасительные камеры
:
с дугогасительными камерами
Расположение плоскости присоединения внешних зажимов контактных выводов
:
перпендикулярно плоскости монтажа
Производитель
:
EKF
1 437.24 руб.
Быстрый просмотр
Рубильники РПС ТДМ - предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением 400 В.
Номинальное рабочее напряжение Ue: 400В.
Номинальный ток: 250А.
Боковая, правая смещенная рукоятка.
Тип используемого предохранителя: ППН-35 габ. 1, ПН2-250.
Без плавких вставок.
Номинальное рабочее напряжение Ue: 400В.
Номинальный ток: 250А.
Боковая, правая смещенная рукоятка.
Тип используемого предохранителя: ППН-35 габ. 1, ПН2-250.
Без плавких вставок.
Производитель
:
TDM
10 002.50 руб.
Быстрый просмотр

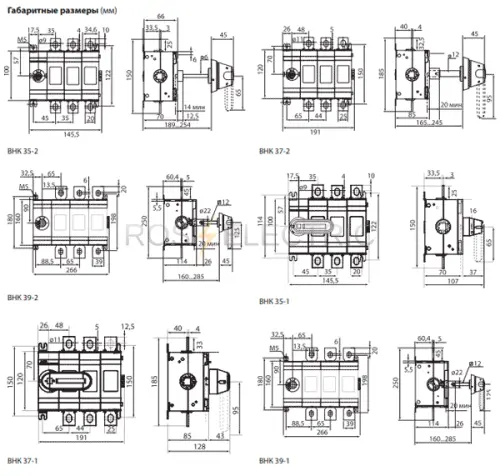

Рубильники в корпусе ВНК ТДМ - предназначены для неавтоматической коммутации силовых электрических цепей номинальным напряжением до 660 В переменного тока и 440 В постоянного тока в устройствах распределения электрической энергии.
Номинальное напряжение: 1250А.
Количество полюсов: 3.
На 1 направление.
С дугогасительными камерами.
С установленной фронтальной ручкой и переходником 185 мм.
Прозрачная крышка.
Номинальное напряжение: 1250А.
Количество полюсов: 3.
На 1 направление.
С дугогасительными камерами.
С установленной фронтальной ручкой и переходником 185 мм.
Прозрачная крышка.
Тип устройства (изделия)
:
Выключатель-разъединитель в корпусе
Номинальный ток
:
1250А
Количество полюсов
:
3P
Исполнение
:
Нереверсивное
Производитель
:
TDM
117 760.76 руб.
Быстрый просмотр
Разъединители серии РЕ19 EKF PROxima предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 500В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии.
Разъединители имеют следующие исполнения по виду ручного привода:
- центральная рукоятка, расположенная непосредственно на разъединителе по его центру;
- боковая рукоятка, устанавливаемая на конце приводного вала справа или слева;
- передняя смещенная рукоятка, предназначенная для управления разъединителем, находящимся в НКУ, и устанавливаемая на передней поверхности НКУ справа или слева.
Видимый разрыв цепи.
Возможность присоединения медных и алюминиевых проводников.
Изолированное основание разъединителя.
Артикулы и изделия:
re19-4131110 Разъединитель РЕ19-41-31110 1000А EKF PROxima
re19-4131120 Разъединитель РЕ19-41-31120 1000А EKF PROxima
re19-4131140 Разъединитель РЕ19-41-31140 1000А EKF PROxima
re19-4331110 Разъединитель РЕ19-43-31110 1600А EKF PROxima
re19-4331120 Разъединитель РЕ19-43-31120 1600А EKF PROxima
re19-4331140 Разъединитель РЕ19-43-31140 1600А EKF PROxima
re19-4431160 Разъединитель РЕ19-44-31160 2000А EKF PROxima
re19-4631110 Разъединитель РЕ19-46-31110 3150А EKF PROxima
Разъединители имеют следующие исполнения по виду ручного привода:
- центральная рукоятка, расположенная непосредственно на разъединителе по его центру;
- боковая рукоятка, устанавливаемая на конце приводного вала справа или слева;
- передняя смещенная рукоятка, предназначенная для управления разъединителем, находящимся в НКУ, и устанавливаемая на передней поверхности НКУ справа или слева.
Видимый разрыв цепи.
Возможность присоединения медных и алюминиевых проводников.
Изолированное основание разъединителя.
Артикулы и изделия:
re19-4131110 Разъединитель РЕ19-41-31110 1000А EKF PROxima
re19-4131120 Разъединитель РЕ19-41-31120 1000А EKF PROxima
re19-4131140 Разъединитель РЕ19-41-31140 1000А EKF PROxima
re19-4331110 Разъединитель РЕ19-43-31110 1600А EKF PROxima
re19-4331120 Разъединитель РЕ19-43-31120 1600А EKF PROxima
re19-4331140 Разъединитель РЕ19-43-31140 1600А EKF PROxima
re19-4431160 Разъединитель РЕ19-44-31160 2000А EKF PROxima
re19-4631110 Разъединитель РЕ19-46-31110 3150А EKF PROxima
Вес
:
15.54
71 906.15 руб.
Быстрый просмотр
Выключатели-разъединители серии ВР32И ИЭК предназначены для неавтоматической коммутации цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц.
Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые и т.п.
-Двойной видимый разрыв цепи, съемная рукоятка, цветовая индикация положения «Включено» позволяют повысить безопасность обслуживания электроустановки техническим персоналом.
-Возможность присоединения медных и алюминиевых токопроводящих жил, а также медных и алюминиевых шин.
В качестве основы для построения НКУ с использованием выключателей-разъединителей серии ВР32И рекомендуются корпуса металлические ЩМП, панели ЩО, корпуса ВРУ, КСРМ, ШРС.
В качестве аппаратов защиты при сборке НКУ рекомендуется применять предохранители серии ППНИ или автоматические выключатели серии ВА88.
-Корпус ВР32И выполнен из самозатухающего механически прочного пластика.
-Съемная рукоятка.
-Дугогасительные камеры, большой раствор контактов, двойной разрыв цепи обеспечивают эффективное гашение электрической дуги при коммутации нагрузок, что снижает износ контактов.
Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые и т.п.
-Двойной видимый разрыв цепи, съемная рукоятка, цветовая индикация положения «Включено» позволяют повысить безопасность обслуживания электроустановки техническим персоналом.
-Возможность присоединения медных и алюминиевых токопроводящих жил, а также медных и алюминиевых шин.
В качестве основы для построения НКУ с использованием выключателей-разъединителей серии ВР32И рекомендуются корпуса металлические ЩМП, панели ЩО, корпуса ВРУ, КСРМ, ШРС.
В качестве аппаратов защиты при сборке НКУ рекомендуется применять предохранители серии ППНИ или автоматические выключатели серии ВА88.
-Корпус ВР32И выполнен из самозатухающего механически прочного пластика.
-Съемная рукоятка.
-Дугогасительные камеры, большой раствор контактов, двойной разрыв цепи обеспечивают эффективное гашение электрической дуги при коммутации нагрузок, что снижает износ контактов.
Номинальный ток
:
630А
Количество полюсов
:
3P
Конструкция привода (рукоятки, толкателя)
:
с боковой несъемной рукояткой
Число направлений коммутации
:
на одно направление
Дугогасительные камеры
:
без дугогасительных камер
Расположение плоскости присоединения внешних зажимов контактных выводов
:
перпендикулярно плоскости монтажа
Вес
:
5.15
Производитель
:
IEK
4 875.93 руб.
