Выключатели дифференциальные (УЗО) – Страница 42

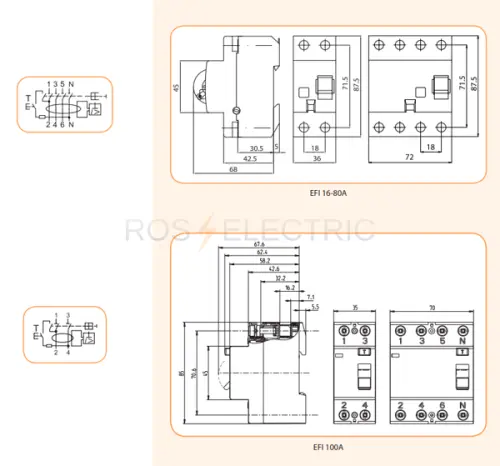

Дифференциальные реле (УЗО) электромеханические,тип AC серии EFI ETI - предназначены для защиты от поражения электрическим током при прямых или косвенных прикосновениях к токоведущим частям, а также к частям которые могут оказаться под напряжением в результате повреждения изоляции, защиты оборудования от возможного возникновения пожара.

Дифференциальные реле (УЗО) электромеханические,тип AC серии EFI ETI - предназначены для защиты от поражения электрическим током при прямых или косвенных прикосновениях к токоведущим частям, а также к частям которые могут оказаться под напряжением в результате повреждения изоляции, защиты оборудования от возможного возникновения пожара.

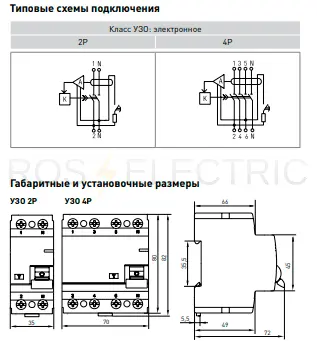

Устройство защитного отключения УЗО ВД-40 электронное тип AС EKF PROxima – предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или электрооборудованию, оказавшемуся под напряжением, и для предотвращения возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания.

Устройство защитного отключения УЗО ВД-100 электронное тип AC селективное EKF PROxima – предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или электрооборудованию, оказавшемуся под напряжением, и для предотвращения возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания.

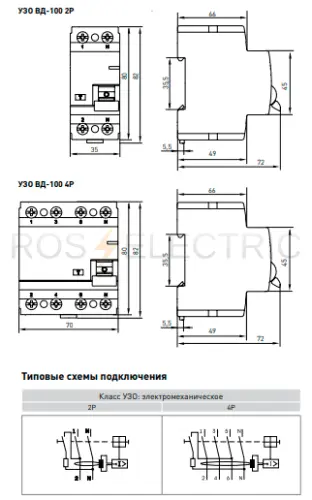

Устройство защитного отключения УЗО ВД-100 электромеханическое тип A EKF PROxima – предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или электрооборудованию, оказавшемуся под напряжением, и для предотвращения возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания.

Устройство защитного отключения УЗО ВД-100 электромеханическое тип AC селективное EKF PROxima – предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или электрооборудованию, оказавшемуся под напряжением, и для предотвращения возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания.

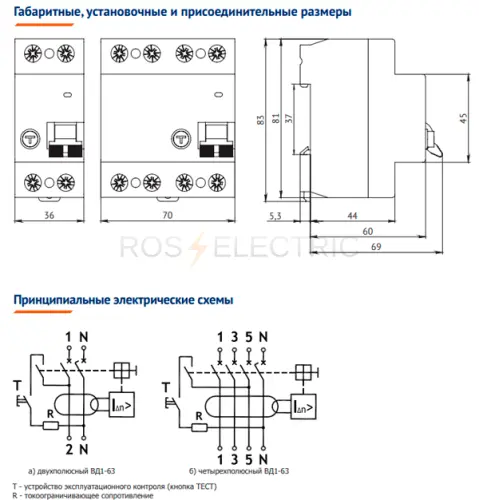

Устройство защитного отключения электромеханическое ВД1-63 КЭАЗ - предназначены для применения в электрических сетях переменного тока частоты 50Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальным током до 100 А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.

Устройство защитного отключения электромеханическое ВД1-63 КЭАЗ - предназначены для применения в электрических сетях переменного тока частоты 50Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальным током до 100 А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.

Устройство защитного отключения электромеханическое ВД1-63 КЭАЗ - предназначены для применения в электрических сетях переменного тока частоты 50Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальным током до 100 А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.

Устройство защитного отключения (УЗО) OptiDin DM63 электромеханическое КЭАЗ -предназначены для применения в электрических сетях переменного тока частоты 50Гц с глухо заземлённой нейтралью номинальным напряжением не выше 400 В и номинальным током до 100А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при преднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.

Устройство защитного отключения (УЗО) OptiDin DM63 электромеханическое КЭАЗ -предназначены для применения в электрических сетях переменного тока частоты 50Гц с глухо заземлённой нейтралью номинальным напряжением не выше 400 В и номинальным током до 100А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при преднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.

Устройства защитного отключения ВД1-63S тип АС селективные (защита от синусоидальных дифференциальных токов) электромеханические ТДМ - предназначены для обеспечения селективной работы при последовательном включении с устройствами защитного отключения общего применения.
Не имеет собственного потребления электроэнергии.
Механический индикатор положения контактов
Материал корпуса: пластик, не поддерживающий горение.
Степень защиты: IP20.

Устройства защитного отключения ВД1-63 тип А (защита от синусоидальных и пульсирующих дифференциальных токов) электромеханические ТДМ - предназначены для проведение тока в нормальном режиме и отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании токов утечки на землю.
Не имеет собственного потребления электроэнергии.
Механический индикатор положения контактов
Материал корпуса: пластик, не поддерживающий горение.
Степень защиты: IP20.

Устройства защитного отключения ВД1-63 тип АС (защита от синусоидальных переменных токов утечки) электромеханические ТДМ - предназначены для проведение тока в нормальном режиме и отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании токов утечки на землю.
Не имеет собственного потребления электроэнергии.
Механический индикатор положения контактов
Материал корпуса: пластик, не поддерживающий горение.
Степень защиты: IP20.

Устройства защитного отключения ВД1-63 тип АС (защита от синусоидальных переменных токов утечки) электромеханические ТДМ - предназначены для проведение тока в нормальном режиме и отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании токов утечки на землю.
Не имеет собственного потребления электроэнергии.
Механический индикатор положения контактов
Материал корпуса: пластик, не поддерживающий горение.
Степень защиты: IP20.

Устройства защитного отключения ВД1-63 тип АС (защита от синусоидальных переменных токов утечки) электромеханические ТДМ - предназначены для проведение тока в нормальном режиме и отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании токов утечки на землю.
Не имеет собственного потребления электроэнергии.
Механический индикатор положения контактов
Материал корпуса: пластик, не поддерживающий горение.
Степень защиты: IP20.

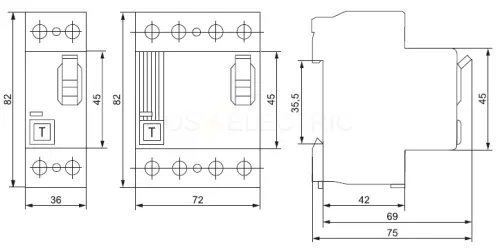

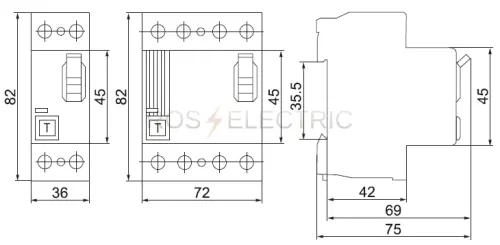

Дифференциальный выключатель ВД 1-63 тип А без встроенной защиты от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры.
Номинальное напряжение частотой 50 Гц, 230/400 В
Номинальный ток In, 16, 25, 32, 40, 50, 63 А
Номинальный отключающий дифференциальный ток IDn: 10, 30, 100 мА
Номинальный условный дифференциальный ток короткого замыкания IDс: 4500 А
Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока, тип А
Время отключения при номинальном дифференциальном токе, не более: 40 мс
Число полюсов: 2, 4
Условия эксплуатации: УХЛ4
Степень защиты выключателя IP 20
Электрическая износостойкость, В-О, не менее 4000
Механическая износостойкость, В-О, не менее 10000
Максимальное сечение присоединяемых проводов: 50 мм2
Наличие драгоценных металлов (серебро), г/полюс 0,5 ÷ 1
Масса (2/4-полюсные), кг 0,2/0,4
Диапазон рабочих температур: -25 ÷ +40 °С
Артикулы и изделия:
MDV11-2-016-010 Выключатель дифференциальный УЗО ВД1-63 2Р 16А 10мА тип А ИЭК
MDV11-2-016-030 Выключатель дифференциальный УЗО ВД1-63 2Р 16А 30мА тип А ИЭК
MDV11-2-025-010 Выключатель дифференциальный УЗО ВД1-63 2Р 25А 10мА тип А ИЭК
MDV11-2-025-030 Выключатель дифференциальный УЗО ВД1-63 2Р 25А 30мА тип А ИЭК
MDV11-2-032-030 Выключатель дифференциальный УЗО ВД1-63 2Р 32А 30мА тип А ИЭК
MDV11-2-040-030 Выключатель дифференциальный УЗО ВД1-63 2Р 40А 30мА тип А ИЭК
MDV11-2-050-030 Выключатель дифференциальный УЗО ВД1-63 2Р 50А 30мА тип А ИЭК
MDV11-2-063-100 Выключатель дифференциальный УЗО ВД1-63 2Р 63А 100мА тип А ИЭК
MDV11-2-063-030 Выключатель дифференциальный УЗО ВД1-63 2Р 63А 30мА тип А ИЭК
MDV11-4-016-010 Выключатель дифференциальный УЗО ВД1-63 4Р 16А 10мА тип А ИЭК
MDV11-4-016-030 Выключатель дифференциальный УЗО ВД1-63 4Р 16А 30мА тип А ИЭК
MDV11-4-025-010 Выключатель дифференциальный УЗО ВД1-63 4Р 25А 10мА тип А ИЭК
MDV11-4-025-030 Выключатель дифференциальный УЗО ВД1-63 4Р 25А 30мА тип А ИЭК
MDV11-4-032-030 Выключатель дифференциальный УЗО ВД1-63 4Р 32А 30мА тип А ИЭК
MDV11-4-040-030 Выключатель дифференциальный УЗО ВД1-63 4Р 40А 30мА тип А ИЭК
MDV11-4-050-100 Выключатель дифференциальный УЗО ВД1-63 4Р 50А 100мА тип А ИЭК
MDV11-4-050-030 Выключатель дифференциальный УЗО ВД1-63 4Р 50А 30мА тип А ИЭК
MDV11-4-063-100 Выключатель дифференциальный УЗО ВД1-63 4Р 63А 100мА тип А ИЭК
MDV11-4-063-030 Выключатель дифференциальный УЗО ВД1-63 4Р 63А 30мА тип А ИЭК

Выключатели автоматические, управляемые дифференциальным током, без встроенной защиты от сверхтоков, функционально не зависящие от напряжения сети, бытового или аналогичного применения с выдержкой времени отключения типа ВД1-63S предназначены для автоматического отключения питания в случае возникновения дифференциальных токов утечки в однофазных и трехфазных электрических сетях переменного тока номинальным напряжением до 400 В. ВД1-63S предназначены для установки в низковольтные комплексные устройства ввода и распределения, эксплуатируемые в жилых, общественных и промышленных объектах, а также на строительных площадках.
Предельная коммутационная способность - 6000 А.
26 типоисполнений на 7 номинальных токов от 16 до 80 А.
-Электромеханическая схема с задержкой времени срабатывания.
-Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
-Независимый индикатор положения контактов.
-Тестирующая цепь выключателя сохраняет работоспособность в широком диапазоне напряжений:
от 110 до 265 В-2 полюсный, от 200 до 460 В-4 полюсный.
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 16; 25; 32; 40; 50; 63; 80
Номинальный отключающий дифференциальный ток IΔn, мА 100; 300
Номинальный условный дифференциальный ток короткого замыкания IΔc, А 6000
Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока АС
Время отключения при номинальном дифференциальном токе, с 0,13÷0,5
Число полюсов 2/4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Электрическая износостойкость, циклов В-О, не менее 4000
Механическая износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 50
Наличие драгоценных металлов (серебро) г/полюс 0,5÷1,0
Масса (2/4 полюсные), кг 0,2/0,4
Диапазон температур —25÷+40
Устройства серии:
MDV12-2-025-100 Выключатель дифференциальный ВД1-63S 2Р 25А 100мА ИЭК
MDV12-2-025-300 Выключатель дифференциальный ВД1-63S 2Р 25А 300мА ИЭК
MDV12-2-032-100 Выключатель дифференциальный ВД1-63S 2Р 32А 100мА ИЭК
MDV12-2-032-300 Выключатель дифференциальный ВД1-63S 2Р 32А 300мА ИЭК
MDV12-2-040-100 Выключатель дифференциальный ВД1-63S 2Р 40А 100мА ИЭК
MDV12-2-040-300 Выключатель дифференциальный ВД1-63S 2Р 40А 300мА ИЭК
MDV12-2-050-100 Выключатель дифференциальный ВД1-63S 2Р 50А 100мА ИЭК
MDV12-2-050-300 Выключатель дифференциальный ВД1-63S 2Р 50А 300мА ИЭК
MDV12-2-063-100 Выключатель дифференциальный ВД1-63S 2Р 63А 100мА ИЭК
MDV12-2-063-300 Выключатель дифференциальный ВД1-63S 2Р 63А 300мА ИЭК
MDV12-2-080-100 Выключатель дифференциальный ВД1-63S 2Р 80А 100мА ИЭК
MDV12-2-080-300 Выключатель дифференциальный ВД1-63S 2Р 80А 300мА ИЭК
MDV12-4-025-100 Выключатель дифференциальный ВД1-63S 4Р 25А 100мА ИЭК
MDV12-4-025-300 Выключатель дифференциальный ВД1-63S 4Р 25А 300мА ИЭК
MDV12-4-032-100 Выключатель дифференциальный ВД1-63S 4Р 32А 100мА ИЭК
MDV12-4-032-300 Выключатель дифференциальный ВД1-63S 4Р 32А 300мА ИЭК
MDV12-4-040-100 Выключатель дифференциальный ВД1-63S 4Р 40А 100мА ИЭК
MDV12-4-040-300 Выключатель дифференциальный ВД1-63S 4Р 40А 300мА ИЭК
MDV12-4-050-100 Выключатель дифференциальный ВД1-63S 4Р 50А 100мА ИЭК
MDV12-4-050-300 Выключатель дифференциальный ВД1-63S 4Р 50А 300мА ИЭК
MDV12-4-063-100 Выключатель дифференциальный ВД1-63S 4Р 63А 100мА ИЭК
MDV12-4-063-300 Выключатель дифференциальный ВД1-63S 4Р 63А 300мА ИЭК

Выключатели автоматические, управляемые дифференциальным током, без встроенной защиты от сверхтоков, функционально не зависящие от напряжения сети, бытового или аналогичного применения с выдержкой времени отключения типа ВД1-63S предназначены для автоматического отключения питания в случае возникновения дифференциальных токов утечки в однофазных и трехфазных электрических сетях переменного тока номинальным напряжением до 400 В. ВД1-63S предназначены для установки в низковольтные комплексные устройства ввода и распределения, эксплуатируемые в жилых, общественных и промышленных объектах, а также на строительных площадках.
Предельная коммутационная способность - 6000 А.
26 типоисполнений на 7 номинальных токов от 16 до 80 А.
-Электромеханическая схема с задержкой времени срабатывания.
-Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
-Независимый индикатор положения контактов.
-Тестирующая цепь выключателя сохраняет работоспособность в широком диапазоне напряжений:
от 110 до 265 В-2 полюсный, от 200 до 460 В-4 полюсный.
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 16; 25; 32; 40; 50; 63; 80
Номинальный отключающий дифференциальный ток IΔn, мА 100; 300
Номинальный условный дифференциальный ток короткого замыкания IΔc, А 6000
Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока АС
Время отключения при номинальном дифференциальном токе, с 0,13÷0,5
Число полюсов 2/4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Электрическая износостойкость, циклов В-О, не менее 4000
Механическая износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 50
Наличие драгоценных металлов (серебро) г/полюс 0,5÷1,0
Масса (2/4 полюсные), кг 0,2/0,4
Диапазон температур —25÷+40
Устройства серии:
MDV12-2-025-100 Выключатель дифференциальный ВД1-63S 2Р 25А 100мА ИЭК
MDV12-2-025-300 Выключатель дифференциальный ВД1-63S 2Р 25А 300мА ИЭК
MDV12-2-032-100 Выключатель дифференциальный ВД1-63S 2Р 32А 100мА ИЭК
MDV12-2-032-300 Выключатель дифференциальный ВД1-63S 2Р 32А 300мА ИЭК
MDV12-2-040-100 Выключатель дифференциальный ВД1-63S 2Р 40А 100мА ИЭК
MDV12-2-040-300 Выключатель дифференциальный ВД1-63S 2Р 40А 300мА ИЭК
MDV12-2-050-100 Выключатель дифференциальный ВД1-63S 2Р 50А 100мА ИЭК
MDV12-2-050-300 Выключатель дифференциальный ВД1-63S 2Р 50А 300мА ИЭК
MDV12-2-063-100 Выключатель дифференциальный ВД1-63S 2Р 63А 100мА ИЭК
MDV12-2-063-300 Выключатель дифференциальный ВД1-63S 2Р 63А 300мА ИЭК
MDV12-2-080-100 Выключатель дифференциальный ВД1-63S 2Р 80А 100мА ИЭК
MDV12-2-080-300 Выключатель дифференциальный ВД1-63S 2Р 80А 300мА ИЭК
MDV12-4-025-100 Выключатель дифференциальный ВД1-63S 4Р 25А 100мА ИЭК
MDV12-4-025-300 Выключатель дифференциальный ВД1-63S 4Р 25А 300мА ИЭК
MDV12-4-032-100 Выключатель дифференциальный ВД1-63S 4Р 32А 100мА ИЭК
MDV12-4-032-300 Выключатель дифференциальный ВД1-63S 4Р 32А 300мА ИЭК
MDV12-4-040-100 Выключатель дифференциальный ВД1-63S 4Р 40А 100мА ИЭК
MDV12-4-040-300 Выключатель дифференциальный ВД1-63S 4Р 40А 300мА ИЭК
MDV12-4-050-100 Выключатель дифференциальный ВД1-63S 4Р 50А 100мА ИЭК
MDV12-4-050-300 Выключатель дифференциальный ВД1-63S 4Р 50А 300мА ИЭК
MDV12-4-063-100 Выключатель дифференциальный ВД1-63S 4Р 63А 100мА ИЭК
MDV12-4-063-300 Выключатель дифференциальный ВД1-63S 4Р 63А 300мА ИЭК

Выключатели автоматические, управляемые дифференциальным током, без встроенной защиты от сверхтоков, функционально не зависящие от напряжения сети, бытового или аналогичного применения с выдержкой времени отключения типа ВД1-63S предназначены для автоматического отключения питания в случае возникновения дифференциальных токов утечки в однофазных и трехфазных электрических сетях переменного тока номинальным напряжением до 400 В. ВД1-63S предназначены для установки в низковольтные комплексные устройства ввода и распределения, эксплуатируемые в жилых, общественных и промышленных объектах, а также на строительных площадках.
Предельная коммутационная способность - 6000 А.
26 типоисполнений на 7 номинальных токов от 16 до 80 А.

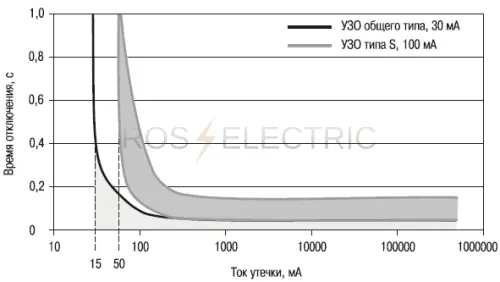

-Электромеханическая схема с задержкой времени срабатывания.
-Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
-Независимый индикатор положения контактов.
-Тестирующая цепь выключателя сохраняет работоспособность в широком диапазоне напряжений:
от 110 до 265 В-2 полюсный, от 200 до 460 В-4 полюсный.
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 16; 25; 32; 40; 50; 63; 80
Номинальный отключающий дифференциальный ток IΔn, мА 100; 300
Номинальный условный дифференциальный ток короткого замыкания IΔc, А 6000
Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока АС
Время отключения при номинальном дифференциальном токе, с 0,13÷0,5
Число полюсов 2/4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Электрическая износостойкость, циклов В-О, не менее 4000
Механическая износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 50
Наличие драгоценных металлов (серебро) г/полюс 0,5÷1,0
Масса (2/4 полюсные), кг 0,2/0,4
Диапазон температур —25÷+40
Устройства серии:
MDV12-2-025-100 Выключатель дифференциальный ВД1-63S 2Р 25А 100мА ИЭК
MDV12-2-025-300 Выключатель дифференциальный ВД1-63S 2Р 25А 300мА ИЭК
MDV12-2-032-100 Выключатель дифференциальный ВД1-63S 2Р 32А 100мА ИЭК
MDV12-2-032-300 Выключатель дифференциальный ВД1-63S 2Р 32А 300мА ИЭК
MDV12-2-040-100 Выключатель дифференциальный ВД1-63S 2Р 40А 100мА ИЭК
MDV12-2-040-300 Выключатель дифференциальный ВД1-63S 2Р 40А 300мА ИЭК
MDV12-2-050-100 Выключатель дифференциальный ВД1-63S 2Р 50А 100мА ИЭК
MDV12-2-050-300 Выключатель дифференциальный ВД1-63S 2Р 50А 300мА ИЭК
MDV12-2-063-100 Выключатель дифференциальный ВД1-63S 2Р 63А 100мА ИЭК
MDV12-2-063-300 Выключатель дифференциальный ВД1-63S 2Р 63А 300мА ИЭК
MDV12-2-080-100 Выключатель дифференциальный ВД1-63S 2Р 80А 100мА ИЭК
MDV12-2-080-300 Выключатель дифференциальный ВД1-63S 2Р 80А 300мА ИЭК
MDV12-4-025-100 Выключатель дифференциальный ВД1-63S 4Р 25А 100мА ИЭК
MDV12-4-025-300 Выключатель дифференциальный ВД1-63S 4Р 25А 300мА ИЭК
MDV12-4-032-100 Выключатель дифференциальный ВД1-63S 4Р 32А 100мА ИЭК
MDV12-4-032-300 Выключатель дифференциальный ВД1-63S 4Р 32А 300мА ИЭК
MDV12-4-040-100 Выключатель дифференциальный ВД1-63S 4Р 40А 100мА ИЭК
MDV12-4-040-300 Выключатель дифференциальный ВД1-63S 4Р 40А 300мА ИЭК
MDV12-4-050-100 Выключатель дифференциальный ВД1-63S 4Р 50А 100мА ИЭК
MDV12-4-050-300 Выключатель дифференциальный ВД1-63S 4Р 50А 300мА ИЭК
MDV12-4-063-100 Выключатель дифференциальный ВД1-63S 4Р 63А 100мА ИЭК
MDV12-4-063-300 Выключатель дифференциальный ВД1-63S 4Р 63А 300мА ИЭК
