Выключатели дифференциальные (УЗО) – Страница 41

Устройства защитного отключения (УЗО) предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением, и для предотвращения
возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания. Для защиты потребителей от токов перегрузки и короткого замыкания необходимо использовать УЗО совместно с автоматическими выключателями.-Контакты из бескислородной меди с содержанием серебра.
-Корпус из не поддерживающей горение пластмассы.
-Электромеханические и электронные УЗО.
-Подключения посредством гребенчатой и
U-образной шины.
-Работа при -25 °СПредельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 2500
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Тип УЗО АС

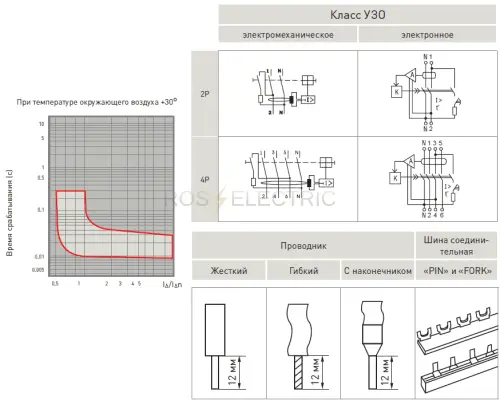

Класс УЗО электр./электромех.
Расположение нейтрали с правой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А

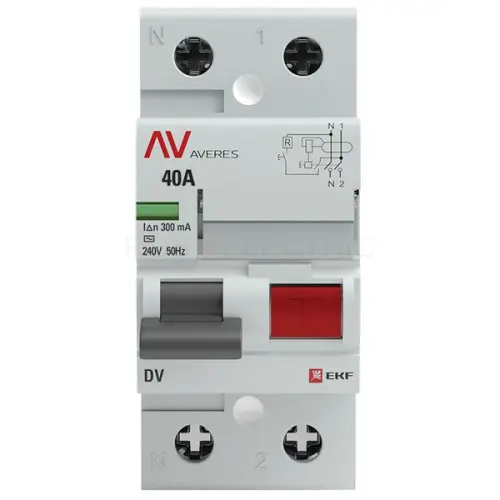

Выключатель дифференциального тока (УЗО - устроство защитного отключения) серии DV линейки AVERES - предназначен для защиты людей при косвенном прикосновении человека к открытым проводящим нетоковедущим частям электроустановок, соединенным с соответствующими заземляющими устройствами; защиты от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
Защитные шторки на клеммах выключателей закрывают пространство за клеммой и исключают возможность неправильного подключения проводника.
На литой лицевой панели выключателя имеется цветовой индикатор реального состояния контактов и защищенное окно для маркировки цепей. Двухпозиционная защелка обеспечивает удобную установку автоматического выключателя на DIN-рейку.
Применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц. Дополнительные устройства:
- Дополнительный контакт AV-OF.
- Сигнальный контакт AV-SD.
- Независимый расцепитель AV-SNT-2.
- Расцепитель минимального напряжения AV-MIN.
- Моторный привод M6 (для 2P, 3P и 4P).
- Моторный привод M6S (для 1P и 2P).
- Моторный привод М1 (для 1Р и 2Р).

Выключатель дифференциального тока (УЗО - устроство защитного отключения) серии DV линейки AVERES - предназначен для защиты людей при косвенном прикосновении человека к открытым проводящим нетоковедущим частям электроустановок, соединенным с соответствующими заземляющими устройствами; защиты от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
Защитные шторки на клеммах выключателей закрывают пространство за клеммой и исключают возможность неправильного подключения проводника.
На литой лицевой панели выключателя имеется цветовой индикатор реального состояния контактов и защищенное окно для маркировки цепей. Двухпозиционная защелка обеспечивает удобную установку автоматического выключателя на DIN-рейку.
Применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц. Дополнительные устройства:
- Дополнительный контакт AV-OF.
- Сигнальный контакт AV-SD.
- Независимый расцепитель AV-SNT-2.
- Расцепитель минимального напряжения AV-MIN.
- Моторный привод M6 (для 2P, 3P и 4P).
- Моторный привод M6S (для 1P и 2P).
- Моторный привод М1 (для 1Р и 2Р).

Выключатель дифференциального тока (УЗО - устроство защитного отключения) серии DV линейки AVERES - предназначен для защиты людей при косвенном прикосновении человека к открытым проводящим нетоковедущим частям электроустановок, соединенным с соответствующими заземляющими устройствами; защиты от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
Защитные шторки на клеммах выключателей закрывают пространство за клеммой и исключают возможность неправильного подключения проводника.
На литой лицевой панели выключателя имеется цветовой индикатор реального состояния контактов и защищенное окно для маркировки цепей. Двухпозиционная защелка обеспечивает удобную установку автоматического выключателя на DIN-рейку.
Применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц. Дополнительные устройства:
- Дополнительный контакт AV-OF.
- Сигнальный контакт AV-SD.
- Независимый расцепитель AV-SNT-2.
- Расцепитель минимального напряжения AV-MIN.
- Моторный привод M6 (для 2P, 3P и 4P).
- Моторный привод M6S (для 1P и 2P).
- Моторный привод М1 (для 1Р и 2Р).

Выключатель дифференциального тока (УЗО - устроство защитного отключения) серии DV линейки AVERES - предназначен для защиты людей при косвенном прикосновении человека к открытым проводящим нетоковедущим частям электроустановок, соединенным с соответствующими заземляющими устройствами; защиты от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
Защитные шторки на клеммах выключателей закрывают пространство за клеммой и исключают возможность неправильного подключения проводника.
На литой лицевой панели выключателя имеется цветовой индикатор реального состояния контактов и защищенное окно для маркировки цепей. Двухпозиционная защелка обеспечивает удобную установку автоматического выключателя на DIN-рейку.
Применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц. Дополнительные устройства:
- Дополнительный контакт AV-OF.
- Сигнальный контакт AV-SD.
- Независимый расцепитель AV-SNT-2.
- Расцепитель минимального напряжения AV-MIN.
- Моторный привод M6 (для 2P, 3P и 4P).
- Моторный привод M6S (для 1P и 2P).
- Моторный привод М1 (для 1Р и 2Р).

Выключатель дифференциального тока (УЗО - устроство защитного отключения) серии DV линейки AVERES - предназначен для защиты людей при косвенном прикосновении человека к открытым проводящим нетоковедущим частям электроустановок, соединенным с соответствующими заземляющими устройствами; защиты от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
Защитные шторки на клеммах выключателей закрывают пространство за клеммой и исключают возможность неправильного подключения проводника.
На литой лицевой панели выключателя имеется цветовой индикатор реального состояния контактов и защищенное окно для маркировки цепей. Двухпозиционная защелка обеспечивает удобную установку автоматического выключателя на DIN-рейку.
Применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц. Дополнительные устройства:
- Дополнительный контакт AV-OF.
- Сигнальный контакт AV-SD.
- Независимый расцепитель AV-SNT-2.
- Расцепитель минимального напряжения AV-MIN.
- Моторный привод M6 (для 2P, 3P и 4P).
- Моторный привод M6S (для 1P и 2P).
- Моторный привод М1 (для 1Р и 2Р).

Выключатель дифференциального тока (УЗО - устроство защитного отключения) серии DV линейки AVERES - предназначен для защиты людей при косвенном прикосновении человека к открытым проводящим нетоковедущим частям электроустановок, соединенным с соответствующими заземляющими устройствами; защиты от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
Защитные шторки на клеммах выключателей закрывают пространство за клеммой и исключают возможность неправильного подключения проводника.
На литой лицевой панели выключателя имеется цветовой индикатор реального состояния контактов и защищенное окно для маркировки цепей. Двухпозиционная защелка обеспечивает удобную установку автоматического выключателя на DIN-рейку.
Применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц. Дополнительные устройства:
- Дополнительный контакт AV-OF.
- Сигнальный контакт AV-SD.
- Независимый расцепитель AV-SNT-2.
- Расцепитель минимального напряжения AV-MIN.
- Моторный привод M6 (для 2P, 3P и 4P).
- Моторный привод M6S (для 1P и 2P).
- Моторный привод М1 (для 1Р и 2Р).

Выключатель дифференциального тока (УЗО - устроство защитного отключения) серии DV линейки AVERES - предназначен для защиты людей при косвенном прикосновении человека к открытым проводящим нетоковедущим частям электроустановок, соединенным с соответствующими заземляющими устройствами; защиты от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
Защитные шторки на клеммах выключателей закрывают пространство за клеммой и исключают возможность неправильного подключения проводника.
На литой лицевой панели выключателя имеется цветовой индикатор реального состояния контактов и защищенное окно для маркировки цепей. Двухпозиционная защелка обеспечивает удобную установку автоматического выключателя на DIN-рейку.
Применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц. Дополнительные устройства:
- Дополнительный контакт AV-OF.
- Сигнальный контакт AV-SD.
- Независимый расцепитель AV-SNT-2.
- Расцепитель минимального напряжения AV-MIN.
- Моторный привод M6 (для 2P, 3P и 4P).
- Моторный привод M6S (для 1P и 2P).
- Моторный привод М1 (для 1Р и 2Р).

Выключатель дифференциального тока ВДТ ВД‑100N PROXIMA EKF -предназначено для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электро‑ установки; защиты электроустановки (ЭУ) при повреждении изоляции проводников и неисправностях ЭУ; предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.Применяется в электрических цепях переменного тока номинальным напряжением 230В/400 В и частотой 50 Гц.

Устройство защитного отключения УЗО ВД‑100 EKF PROXIMA - предназначено для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;защиты электроустановки (ЭУ) при повреждении изоляции проводников и неисправностях ЭУ;предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
Применяется в электрических цепях переменного тока номинальным напряжением 230В/400 В и частотой 50 Гц.

Устройство защитного отключения УЗО ВД‑100 EKF PROXIMA - предназначено для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;защиты электроустановки (ЭУ) при повреждении изоляции проводников и неисправностях ЭУ;предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
Применяется в электрических цепях переменного тока номинальным напряжением 230В/400 В и частотой 50 Гц.

Устройства защитного отключения (УЗО) серии NL1 CHINT -  предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания и применяются в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 100А.

Устройства защитного отключения (УЗО) серии NL1 CHINT -  предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания и применяются в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 100А.

Выключатель дифференциального тока (ВДТ) или устройство защитного отключения (УЗО) серии City9 Set Systeme Electric, 2-полюсный, номинальный ток 25А, ток утечки 10 мА, тип А, электромеханический. Применяется в электрических сетях напряжением  230В. Уставка по току утечки 10 мА обеспечивает гарантированную защиту людей при прямом и косвенном прикосновении. Кнопка тест обеспечивает проверку работоспособности аппарата. Крепление на DIN-рейку шириной 35 мм. Подключение сверху и снизу. Безопасные клеммы.

Устройства защитного отключения, являются оборудованием, которое используется для обеспечения безопасности людей, животных от поражения электрическим током при утечке, неисправности электрооборудования, путем прекращения подачи напряжения в сети офисов, квартир, частных коттеджей, промышленных предприятий и других объектов.

Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.

Выключатели дифференциального тока ARMAT серии R10N выполняют функцию защиты поражения человека электрическим током, а так же защиты от пожара при возникновении замыкания на землю. Модельный ряд включает в себя устройства с типами защитных характеристик по дифференциальному току AC, A, AC-S, A-S; номинальными токами от 25 до 100 А; номинальными дифференциальными токами срабатывания от 10 до 300мА. Условная отключающая способность ВДТ ARMAT серии R10N составляет 10 кА.

Выключатели дифференциального тока (ВДТ) электромеханические тип AC без встроенной защиты от сверхтоков УЗО-03 DEKraft - предназначены для защиты человека от поражения электрическим током при контакте с токопроводящими частями, а также служат для защиты электроустановок от риска возникновения пожаров вследствие утечек тока.

Выключатели дифференциального тока (ВДТ) электромеханические тип AC без встроенной защиты от сверхтоков УЗО-03 DEKraft - предназначены для защиты человека от поражения электрическим током при контакте с токопроводящими частями, а также служат для защиты электроустановок от риска возникновения пожаров вследствие утечек тока.

Дифференциальные реле (УЗО) электромеханические,тип AC серии EFI ETI - предназначены для защиты от поражения электрическим током при прямых или косвенных прикосновениях к токоведущим частям, а также к частям которые могут оказаться под напряжением в результате повреждения изоляции, защиты оборудования от возможного возникновения пожара.
