Автоматические выключатели защиты двигателя серии NM8N Chint – предназначены для использования с двигательной нагрузкой.
Выключатели серии NM8N имеют специальные расцепители для пуска и защиты трехфазных асинхронных двигателей, а также управления ими. Решение на трех аппаратах: автоматический выключатель с электромагнитным расцепителем + контактор + тепловое реле. Автоматический выключатель с электромагнитным расцепителем предназначен для защиты от короткого замыкания, контактор – для управления двигателем, а тепловое реле – для защиты от перегрузки, потери фазы и нарушения баланса фаз.
Решение на двух аппаратах: автоматический выключатель с электронным расцепителем + контактор. В решении на двух аппаратах тепловое реле отсутствует, так как автоматический выключатель с электронным расцепителем реализует функции защиты от перегрузки, короткого замыкания, потери фазы и небаланса фаз.Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:90x140x78,5;
Номинальный ток, А:40;
Номинальное напряжение изоляции, В:1000;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Магнитный;
Электрическая износостойкость, циклов:8000;
Стандарты:МЭК/EN 60947-194;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;

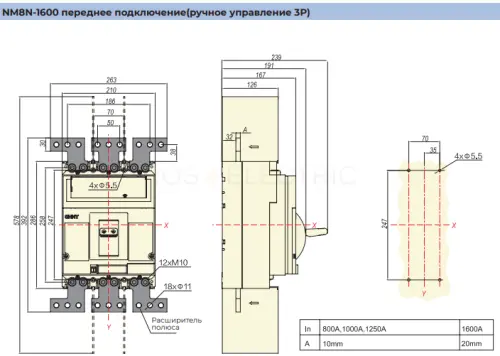

Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:280x286x239;
Номинальный ток, А:1600;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:640...1600;
Габарит:1600;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:50;
Механическая износостойкость, циклов:6000;
Тип расцепителя:Электронный (EM);
Электрическая износостойкость, циклов:1000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2400...19200;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:210x286x239;
Номинальный ток, А:1600;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:1280…1600;
Габарит:1600;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:70;
Механическая износостойкость, циклов:6000;

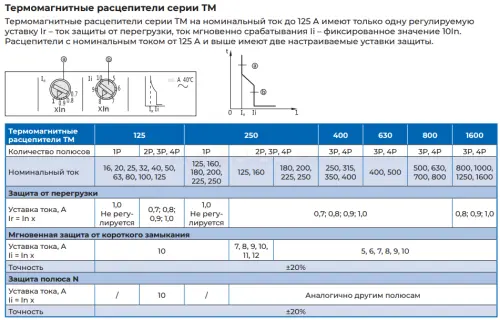

Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:8000...16000;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:280x286x239;
Номинальный ток, А:800;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:640…800;
Габарит:1600;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:6000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:4000...8000;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:210x286x239;
Номинальный ток, А:1600;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:1280…1600;
Габарит:1600;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:6000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:8000...16000;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:210x286x239;
Номинальный ток, А:1250;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:1000…1250;
Габарит:1600;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:6000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:6250...12500;
Номинальное напряжение, В:690.

Электропривод ЭП ТДМ - предназначены для дистанционного включения и отключения автоматических выключателей серии ВА88.
Номинальное рабочее напряжение Ue: 230В.
Для автоматов: ВА88-40.

Минимальный расцепитель предназначен для отключения электрооборудования при недопустимом для него снижении напряжения.
Диапазон напряжений включения расцепителя (0,85-1,1)Ue
Диапазон напряжений удерживания (0,7-1,1)Ue
Напряжение отключения (0,35-0,7)Ue

Выключатели автоматические серии ВА-99 предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей и электродвигателей. Выключатели могут применяться в электроустановках с номинальным напряжением до 400 В переменного тока частотой 50 Гц.
Номинальный ток расцепителя (In): 400А.
Вид расцепителя: микропроцессорный (ТМ)
Уставка термомагнитного расцепителя: 0,4÷1хIn.
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 35кА.
Количество полюсов: 3P.

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.
Дополнительные устройства:
-аварийный контакт;
-дополнительный контакт;
-независимый расцепитель;
-расцепитель минимального напряжения;
-привод ручной поворотный;
-электропривод;
-втычная панель;
-выдвижная панель.

Комплектация каждого автоматического выключателя состоит из:
-переходных шин или кабельных
-наконечников,
-межфазных перегородок,
-комплекта винтов и гаек для подсоединения проводников,
-комплекта винтов для крепления авто матического выключателя к монтажной панели.
-При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN рейку.
-Габариты и вес – на 10–20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера. Кроме того, малые размеры делают возможным замену старых автоматических выключателей на выключатели серии ВА88.
ВА88-35
3 полюса
Номинальная рабочая наибольшая отключающая способность Ics, 25 кА
Номинальная предельная наибольшая отключающая способность Icu, 35 кА

Номинальный токи 63, 80 ,100, 125, 160, 200,250 А - с тепловым, электро-магнитным расцепителем (уставка срабатывания по току короткого замыкания 10In А)
Дополнительные принадлежности:
Ручной поворотный привод ПРП 1 250 А (ПРП 35)
Аварийный контакт АК–250/400 (АК 35/37)
Дополнительный контакт ДК–250/400 (ДК 35/37)
Расцепитель независимый РН–250/400 (РН 35/37)
Расцепитель минимального напряжения РМ–250/400 (РМ 35/37)
Электропривод ЭП 35/37
Панели монтажная для втычного монтажа переднего присоединения ПМ1/П 35
Панель монтажная для втычного монтажа заднего резьбового присоединения ПМ1/Р 35
Панель монтажная для выкатного монтажа переднего присоединения ПМ2/П 35
Панель монтажная для выкатного монтажа заднего присоединения ПМ2/Р 35
ВА88-35 с расцепителем МР211
C электронным расцепителем МР211
Номинальный ток регулируемый: 250×(0,4÷1)А
Уставка срабатывания по току короткого замыкания регулируемая 250×(1,5÷12) А
Устройства серии:
SVA30-3-0063 Автоматический выключатель ВА88-35 3Р 63А 35кА ИЭК
SVA30-3-0080 Автоматический выключатель ВА88-35 3Р 80А 35кА ИЭК
SVA30-3-0100 Автоматический выключатель ВА88-35 3Р 100А 35кА ИЭК
SVA30-3-0125 Автоматический выключатель ВА88-35 3Р 125А 35кА ИЭК
SVA30-3-0160 Автоматический выключатель ВА88-35 3Р 160А 35кА ИЭК
SVA30-3-0200 Автоматический выключатель ВА88-35 3Р 200А 35кА ИЭК
SVA30-3-0250 Автоматический выключатель ВА88-35 3Р 250А 35кА ИЭК
SVA31-3-0250 Автоматический выключатель ВА88-35 3Р 250А 35кА с электронным расцепителем MP 211 ИЭК

Электропривод ЭП ТДМ - предназначены для дистанционного включения и отключения автоматических выключателей серии ВА88.
Номинальное рабочее напряжение Ue: 230В.
Для автоматов: ВА88-32, ВА88-33.

Автоматические выключатели в литом корпусе ARMAT применяются в различных типах низковольтных комплектных устройств – от распределительных щитов до ВРУ 1600 А. Входят в состав комплексных решений на базе продукции ARMAT IEK для создания систем энергораспределения зданий и сооружений, в том числе для индустриальных и высокотехнологических объектов.
Благодаря высокой отключающей способности (до 150 кА) линейка автоматических выключателей в литом корпусе ARMAT идеальна для применения на энергоемких промышленных объектах. В комплексе с воздушными автоматическими выключателями ARMAT используются в НКУ до 6300 А.
Вся линейка силовых автоматических выключателей ARMAT (воздушных и в литом корпусе) производится на современном, полностью автоматизированном оборудовании, с постоянным контролем качества.
Электротехническая продукция IEK тщательно тестируется как в независимых лабораториях, так и в собственной лаборатории IEK GROUP в Москве.
Мы уверены в высоком качестве и надежности силовых выключателей линейки ARMAT – вот почему гарантийный срок их эксплуатации составляет 5 лет!

Автоматические выключатели с электронным расцепителем серии MASTER ИЭК - предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротком замыкании и перегрузках, а также нечастых оперативных включений/отключений электрических цепей в трехфазных электрических сетях переменного тока напряжение до 690В частотой 50Гц.
Тип расцепителя: электронный микропроцессорный.
Номинальное рабочее напряжение Ue:400/690В.
Уставка теплового расцепителя(In):630 (диапазон регулировки 250-630А)
Уставка электромагнитного расцепителя(Im): регулируемая (4,6,7,8,10,11,12,13,14)хIn.
Номинальная отключающая способность: 35кА.

Электропривод ЭП предназначен для дистанционного включения и отключения автоматических выключателей серии ВА88.
Электроприводы являются стационарными электротехническими изделиями общего назначения и предназначены для комплектации автоматических выключателей, устанавливаемых в главных распределительных щитах, вводно-распределительных устройствах, щитах управления.
Автоматические выключатели с электроприводом могут использоваться для комплектации устройств автоматического включения резерва (АВР).
Номинальное рабочее напряжение Ue, 230 В
Диапазон рабочих напряжений U,
ЭП32/33 (0,85÷1,1) Ue В
ЭП35/37 (0,85÷1,1) Ue В
ЭП40 (0,85÷1,1) Ue В
ЭП43 (0,85÷1,1) Ue В
Номинальная частота сети, Гц 50
Максимальная мощность при пуске,
ЭП32/33 2000 ВА
ЭП35/37 510 ВА
ЭП40 660 ВА
ЭП43 660 ВА
Номинальная потребляемая мощность, ЭП32/33 -, ЭП35/37-360 ВА, ЭП40-180 ВА, ЭП43-180
Время включения, не более, 0,1 сек
Время отключения, не более, с ЭП32/33,ЭП35/37- 0,1 сек, ЭП40,ЭП43-1,1 сек
Износостойкость, циклов В О, не менее ЭП32/33-8000, ЭП35/37-15 000, ЭП40,ЭП43-1500 циклов
Устройства:
SVA10D-EP Электропривод ЭП-32/33 230В ИЭК
SVA30D-EP Электропривод ЭП-35/37 230В ИЭК
SVA50D-EP Электропривод ЭП-40 230В ИЭК
SVA60D-EP Электропривод ЭП-43 230В ИЭК

Автоматические выключатели серии ВА-45 с микропроцессорным управлением на номинальные токи от 630 до 5000А,
предназначены для осуществления функций защиты силовых электрических сетей переменного тока низкого напряжения (до 690В) от токов перегрузки и короткого замыкания, в том числе с выдержкой времени (селективные выключатели), оперативных включений и отключений сетей при управлении непосредственно оператором, или по командным сигналам автоматической системы управления распределением электрической энергии, в которой установлен выключатель, для отключения сети в случае снижения напряжения сети ниже допустимого или пропадания напряжения.
Микропроцессорные блоки защиты и управления позволяют информировать эксплуатирующий персонал о состоянии
нагрузки и параметрах защищаемой сети, в том числе отдельно по каждой фазе, о причинах автоматического отключения сети выключателем, о состоянии самого выключателя и его главных контактов посредством индикации на дисплее блока и возможности передачи основной информации по каналам телеметрии на диспетчерский пульт системы управления. Выключатели предназначены для установки в шкафах, в том числе в выкатных ячейках шкафов (выдвижное исполнение). Выключатели обеспечивают выполнение функции разъединителя при автоматическом или ручном отключении сети.

1.Полный номенклатурный ряд аппаратов — до 5000 А.
2. Программируемый микропроцессорный расцепитель
3. Селективная программируемая защита.
4. Выкатное и стационарное исполнения.
5. Коммутационная способность до 100 кА.
6. Одинаковые размеры по высоте и глубине для всех.

Время отключения, мс 25 — 30
Время включения, не более, мс 70
Вид расцепителя микропроцессорный (электронный)
Расположение шин при подключении к выводам выключателя заднее горизонтальное
Кол-во полюсов (стандарт) 3P
Исполнения под заказ 3P+N
Категория применения по ГОСТ Р 50030.2 B
Степень защиты открыто установленного выключателя IP 30
Диапазон рабочих температур, °С от -5 до +40
Климатическое исполнение УХЛ3. 1
Высота над уровнем моря, м 2000
Автоматические выключатели серии BA-45 являются воздушными выключателями с механизмом свободного расцепления и оперирования контактами посредством механизма с пружинным накопителем энергии.
Срок службы, не менее, лет 15
Дополнительные расцепители и вспомогательные контакты:
— независимый расцепитель;
— минимальный расцепитель напряжения;
— свободные вспомогательные контакты (четыре переключаю-
щих контакта).
Виды привода управлением выключателями:
— ручной взвод и управление включением и отключением;
— электродвигательный привод для дистанционного управления.
Виды установки и монтажа выключателей:
— стационарная установка с задним присоединение внешних
проводников;
— выдвижное исполнение для выкатных (выдвижных) ячеек
шкафов.
Описание основных узлов выключателя
3.1. Механизм включения, отключения и автоматического отключения состоит из привода оперативных включений-отключений, взводного механизма расцепления с пружинным накопителем для функции оперирования, в том числе для обеспечения мгновенного срабатывания выключателя при отключении токов короткого замыкания и перегрузки и привода, связывающего его с контактной системой выключателя. В исполнениях с электродвигательным приводом совместно с данным механизмом агрегатируется мотор-редуктор, обеспечивающий функционирование выключателя дистанционно, по команде оператора или автоматической системы управления. В рабочем (включённом) состоянии выключателя механизм расцепления находится во взведённом положении. Взвод перед включением осуществляется вручную, оператором с помощью рукоятки или дистанционно, подачей сигнала
на электропривод. Включение выключателя после взвода – оператором вручную, воздействием на кнопку включения, или дистанционно, с помощью электромагнита включения. Выключение выключателя осуществляется оператором вручную, воздействием на кнопку выключения, или дистанционно, с помощью команды на независимый или минимальный расцепитель напряжения. Автоматическое отключение в случае возникновения перегрузки или короткого замыкания производится независимым расцепителем по командному сигналу от микропроцессорного блока. Контактная система выключателя представляет собой сблокированные и параллельно включённые подвижные и неподвижные контактодержатели, оснащённые износоустойчивыми металлокерамическими контактами из композиций, устойчивых к эрозии при протекании токов короткого замыкания больших величин и обеспечивающих надёжное контактирование после отключения токов КЗ. Дугогасительные камеры установлены в каждом полюсе выключателя и обеспечивают эффективное гашение дуги при отключении выключателем токов КЗ больших величин.
3.3. Выдвижной отсек.
Выключатели выдвижного исполнения имеют разобщающие контакты основной и вспомогательных цепей в специальном выдвижном отсеке. Выдвижной отсек состоит из правой и левой пластин (с на-
правляющими), основания и поперечного элемента. На основании расположены шасси для вкатывания и вы-
катывания аппарата и указатель положения аппарата. В верхней части основания расположены неподвижные раздельные контакты для подключения вторичной цепи. С лицевой стороны главного контактного мостика расположена изолирующая шторка. Существует три положения выключателя с выдвижным элементом:
— «рабочее» — главная и вспомогательная цепи включены, изолирующая шторка открыта;
— «испытание и наладка» — главная цепь отключена, изолирующая шторка закрыта. Включена только вспомогательная цепь для проведения тестирования;
— «выкачено» — главная и вспомогательная цепи отключены, изолирующая шторка закрыта.
Конструкцией выключателей предусмотрена возможность фиксации выключателей в данных положениях с помощью навесного замка, для исключения возможности несанкционированного изменения положений.
3.4. Клеммные зажимы
Для обеспечения подсоединения к выключателям проводников вспомогательных и телеметрических цепей, в верхней части выключателя установлен блок клеммных зажимов.
3.5. Микропроцессорные блоки защиты и управления
Для обеспечения формирования и регулирования защитной характеристики выключателей в зоне токов перегрузки и
короткого замыкания, преобразования и выдачи на дисплеи и телеметрические каналы информационных данных на выключатели устанавливаются микропроцессорные блоки.

Автоматический выключатель уже оснащен всеми возможными дополнительными устройствами: вспомогательными
контактами (четыре переключающих контакта), независимым расцепителем, расцепителем минимального напряжения, электроприводом и др.
Никакие другие дополнительные устройства к выключателю не поставляются.

1. Автоматический выключатель ВА-45 (в сборе со всеми дополнительными устройствами).
2. Болты.
3. Паспорт.

Переходник для монтажа на DIN-рейку DRA для автоматов NM8N габарита 250 Chint - устанавливается на корпус выключателя, и далее выключатель может монтироваться на стандартную DIN-рейку шириной 35 мм.

Поворотная рукоятка SRH для NM8N Chint – предназначена для включения/отключения/повторное включения с помощью поворотной рукоятки, которая удобна с точки зрения эргономики, имеет уникальную конструкцию и устройство передачи усилия.
– Надежное отключение.
– Функция индикации отключения.
– Трехпозиционный индикатор состояния: O (отключен), I (включен) и аварийное срабатывание.
– Выключатель может быть заблокирован в состоянии «отключен» с помощью 1–3 замков диаметром 5–8 мм.
– Дверь шкафа можно открыть только тогда, когда выключатель находится в состоянии «отключен».
– При включенном выключателе поворотной рукояткой дверь распределительного щита открыть невозможно (при необходимости открывания двери в чрезвычайной ситуации это можно сделать, сняв аварийную блокировку на рукоятке).

Основание для втычного выключателя PIA CHINT
- Быстрая замена автоматического выключателя без необходимости переключения входных и выходных проводов, а также без монтажа основания.
- Основание можно смонтировать заранее, что дает возможность пользователю установить автоматический выключатель позже.
- При установке автоматического выключателя в основание силовая цепь должна быть отключена. - При эксплуатации с защитным устройством втычного выключателя (поставляется дополнительно) гарантирует принудительное отключение при извлечении его из основания.

Моторный привод MD применяется для дистанционного включения/отключения/ повторного включения автоматического выключателя, а также применения в системах ввода резерва.
Основные характеристики:
-Ручной и дистанционный режим управления выключателем;
-Индикация отключения:OFF (отключен),ON (включен) и TRIPPED (сработал по аварии);
-Свободное срабатывание автоматического выключателя;
-Степень защиты IP40.
Ручное управление
Переведите переключатель manual/auto («ручной/автоматический режим») в положение ручного управления и вращайте ручку управления для включения или выключения автоматического выключателя.
Автоматический режим работы
Переведите переключатель manual/auto(«ручной/автоматический режим») в положение автоматического управления и нажмите дистанционно расположенную кнопку для включения или отключения выключателя.
Включение/отключение при напряжении управления в диапазоне от 85 до 110% Un.
Тип напряжения управления:Переменный ток (AC);
Тип переключателя привода:Моторный привод;
Номинальное напряжение питания цепи управления переменного тока, В:380…415.

Моторный привод MD применяется для дистанционного включения/отключения/ повторного включения автоматического выключателя, а также применения в системах ввода резерва.
Основные характеристики:
-Ручной и дистанционный режим управления выключателем;
-Индикация отключения:OFF (отключен),ON (включен) и TRIPPED (сработал по аварии);
-Свободное срабатывание автоматического выключателя;
-Степень защиты IP40.
Ручное управление
Переведите переключатель manual/auto («ручной/автоматический режим») в положение ручного управления и вращайте ручку управления для включения или выключения автоматического выключателя.
Автоматический режим работы
Переведите переключатель manual/auto(«ручной/автоматический режим») в положение автоматического управления и нажмите дистанционно расположенную кнопку для включения или отключения выключателя.
Включение/отключение при напряжении управления в диапазоне от 85 до 110% Un.
Номинaльное напряжение питания цепи управления постоянного тока, В:110…120;
Тип напряжения управления:Переменный ток (AC)/Постоянный ток (DC);
Тип переключателя привода:Моторный привод;
Номинальное напряжение питания цепи управления переменного тока, В:110.
