Силовые автоматы. – Страница 45

Сигнальный контакт AL предназначен для дистанционной сигнализации автоматического срабатывания выключателя.
Причины выдачи аварийного сигнала: - перегрузка или короткое замыкание;
- срабатывание при снижении напряжения;
- срабатывание по дифференциальному току.
Сигнальный контакт может быть подключен последовательно с индикатором или звонком. Таким образом эксплуатирующий персонал будет своевременно проинформирован при автоматическом срабатывании выключателя по аварии.
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Способ монтажа:Встраиваемый (-ая);
Количество переключающих контактов:1.

Вспомогательный контакт AX предназначен для дистанционной индикации состояния включен или отключен (вручную или автоматически) автоматического выключателя.
Вспомогательный контакт может быть подключен проводами к индикатору состояния выключателя. Эксплуатирующий персонал получает информацию о состоянии выключателя ВКЛ/ОТКЛ помощью индикатора без открывания двери распределительного щита.
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Способ монтажа:Встраиваемый (-ая);
Количество переключающих контактов:1.

Выключатели в литом корпусе серии NXM(S) Chint – предназначены для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий, в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 690В при номинальных токах от 16 до 1600 A.
Количество полюсов:3;
Степень защиты (IP):IP40;
Габаритные и установочные размеры (ШхВхГ), мм:120x155x96;
Номинальный ток, А:63;
Номинальное напряжение изоляции, В:800;
Диапазон установки расцепителя перегрузки, А:32…63;
Габарит:160;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:36;
Механическая износостойкость, циклов:40000;
Тип расцепителя:Электронный;
Электрическая износостойкость, циклов:10000;
Стандарты:МЭК/EN 60947.2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35 ... +70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:126…756;
Номинальное напряжение, В:690.

Межфазные перегородки МФ-332; 4P; 3 шт. в комплекте; МФ-332 выполнены из изолирующего материала и позволяют в условиях дефицита пространства более свободно подводить проводники к клеммным зажимам без риска их соприкосновения друг с другом.

Межфазные перегородки МФ-332; 3P; 2 шт. в комплекте; МФ-332 выполнены из изолирующего материала и позволяют в условиях дефицита пространства более свободно подводить проводники к клеммным зажимам без риска их соприкосновения друг с другом.

Расширители выводов – это элемент токоведущей системы выключателей автоматических в литом корпусе.
Применяются для организации подключения кабелей и шин, также предназначены для увеличения расстояния между выводами.
Расширители выводов позволяют одновременно подключить несколько проводников к выводам выключателей автоматических.

Автоматические выключатели в литом корпусе Optimat E КЭАЗ - предназначены для проведения тока, нечастых оперативных включений/отключений тока в нормальном режиме, а также защиты от токов перегрузки и КЗ распределительных сетей.
Номинальный ток (In): 16А.
Уставка теплового/электромагнитного расцепителя: In/350А.
Номинальная предельная наибольшая отключающая способность (Icu) при Ue 400: 10 кА.

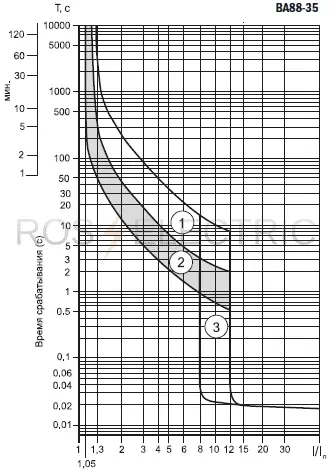

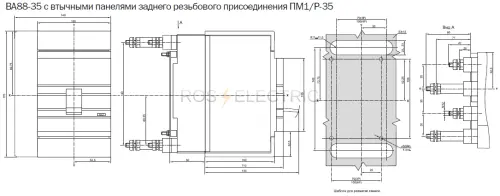

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.
Дополнительные устройства:
-аварийный контакт;
-дополнительный контакт;
-независимый расцепитель;
-расцепитель минимального напряжения;
-привод ручной поворотный;
-электропривод;
-втычная панель;
-выдвижная панель.

Комплектация каждого автоматического выключателя состоит из:
-переходных шин или кабельных
-наконечников,
-межфазных перегородок,
-комплекта винтов и гаек для подсоединения проводников,
-комплекта винтов для крепления авто матического выключателя к монтажной панели.
-При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN рейку.
-Габариты и вес – на 10–20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера. Кроме того, малые размеры делают возможным замену старых автоматических выключателей на выключатели серии ВА88.
ВА88-40
3 полюса
Номинальная рабочая наибольшая отключающая способность Ics, 35 кА
Номинальная предельная наибольшая отключающая способность Icu, 35 кА

Номинальный токи 400, 500, 630, 800 А - с тепловым, электро-магнитным расцепителем (уставка срабатывания по току короткого замыкания 10In А)
Дополнительные принадлежности:
Ручной поворотный привод ПРП 1 800 А (ПРП 40)
Аварийный контакт АК–800/1600 (АК 40/43)
Дополнительный контакт ДК–800/1600 (ДК 40/43)
Расцепитель независимый РН–800/1600 (РН 40/43)
Расцепитель минимального напряжения РМ–800/1600 (РМ 40/43)
Электропривод ЭП 43
Панель монтажная для выкатного монтажа переднего присоединения ПМ2/П 40
Панель монтажная для выкатного монтажа заднего присоединения ПМ2/В 40
ВА88 40 с расцепителем МР211
C электронным расцепителем МР211
Номинальный ток регулируемый 800×(0,4÷1)
Уставка срабатывания по току короткого замыкания регулируемая 800×(1,5÷12)
Устройства серии:
SVA50-3-0400 Автоматический выключатель ВА88-40 3Р 400А 35кА ИЭК
SVA50-3-0500 Автоматический выключатель ВА88-40 3Р 500А 35кА ИЭК
SVA50-3-0630 Автоматический выключатель ВА88-40 3Р 630А 35кА ИЭК
SVA50-3-0800 Автоматический выключатель ВА88-40 3Р 800А 35кА ИЭК
SVA51-3-0800 Автоматический выключатель ВА88-40 3Р 800А 35кА с электронным расцепителем MP 211 ИЭК

Привод ручной ПРП -предназначен для преобразования вращательного движения в поступательное для управления автоматическим выключателем.
Длина стержня: 500мм.
Для автоматов: ВА88-37.

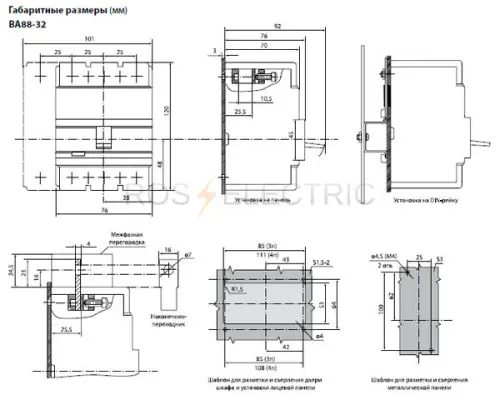

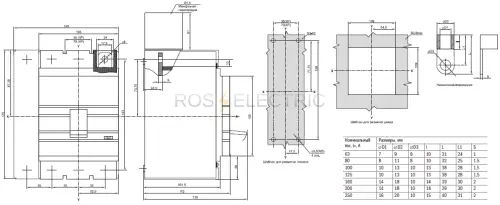

Автоматические выключатели ВА88-32 ТДМ - предназначены для отключения тока при коротких замыканиях, перегрузке, а так же для оперативного включения и выключения электрических цепей.
Номинальный ток: 80 А.
Номинальная предельная наибольшая отключающая способность Icu: 25 кА
Количество полюсов: 3.
Крепление: на монтажную плату.
Артикулы изделия:
SQ0707-0025 Автоматический выключатель ВА88-32 3Р 12,5А 25кА
SQ0707-0001 Автоматический выключатель ВА88-32 3Р 16А 25кА
SQ0707-0002 Автоматический выключатель ВА88-32 3Р 25А 25кА
SQ0707-0003 Автоматический выключатель ВА88-32 3Р 32А 25кА
SQ0707-0004 Автоматический выключатель ВА88-32 3Р 40А 25кА
SQ0707-0005 Автоматический выключатель ВА88-32 3Р 50А 25кА
SQ0707-0006 Автоматический выключатель ВА88-32 3Р 63А 25кА
SQ0707-0007 Автоматический выключатель ВА88-32 3Р 80А 25кА
SQ0707-0008 Автоматический выключатель ВА88-32 3Р 100А 25кА
SQ0707-0009 Автоматический выключатель ВА88-32 3Р 125А 25кА

Автоматические выключатели серии ВА-45 с микропроцессорным управлением на номинальные токи от 630 до 5000А,
предназначены для осуществления функций защиты силовых электрических сетей переменного тока низкого напряжения (до 690В) от токов перегрузки и короткого замыкания, в том числе с выдержкой времени (селективные выключатели), оперативных включений и отключений сетей при управлении непосредственно оператором, или по командным сигналам автоматической системы управления распределением электрической энергии, в которой установлен выключатель, для отключения сети в случае снижения напряжения сети ниже допустимого или пропадания напряжения.
Микропроцессорные блоки защиты и управления позволяют информировать эксплуатирующий персонал о состоянии
нагрузки и параметрах защищаемой сети, в том числе отдельно по каждой фазе, о причинах автоматического отключения сети выключателем, о состоянии самого выключателя и его главных контактов посредством индикации на дисплее блока и возможности передачи основной информации по каналам телеметрии на диспетчерский пульт системы управления. Выключатели предназначены для установки в шкафах, в том числе в выкатных ячейках шкафов (выдвижное исполнение). Выключатели обеспечивают выполнение функции разъединителя при автоматическом или ручном отключении сети.

1.Полный номенклатурный ряд аппаратов — до 5000 А.
2. Программируемый микропроцессорный расцепитель
3. Селективная программируемая защита.
4. Выкатное и стационарное исполнения.
5. Коммутационная способность до 100 кА.
6. Одинаковые размеры по высоте и глубине для всех.

Время отключения, мс 25 — 30
Время включения, не более, мс 70
Вид расцепителя микропроцессорный (электронный)
Расположение шин при подключении к выводам выключателя заднее горизонтальное
Кол-во полюсов (стандарт) 3P
Исполнения под заказ 3P+N
Категория применения по ГОСТ Р 50030.2 B
Степень защиты открыто установленного выключателя IP 30
Диапазон рабочих температур, °С от -5 до +40
Климатическое исполнение УХЛ3. 1
Высота над уровнем моря, м 2000
Автоматические выключатели серии BA-45 являются воздушными выключателями с механизмом свободного расцепления и оперирования контактами посредством механизма с пружинным накопителем энергии.
Срок службы, не менее, лет 15
Дополнительные расцепители и вспомогательные контакты:
— независимый расцепитель;
— минимальный расцепитель напряжения;
— свободные вспомогательные контакты (четыре переключаю-
щих контакта).
Виды привода управлением выключателями:
— ручной взвод и управление включением и отключением;
— электродвигательный привод для дистанционного управления.
Виды установки и монтажа выключателей:
— стационарная установка с задним присоединение внешних
проводников;
— выдвижное исполнение для выкатных (выдвижных) ячеек
шкафов.
Описание основных узлов выключателя
3.1. Механизм включения, отключения и автоматического отключения состоит из привода оперативных включений-отключений, взводного механизма расцепления с пружинным накопителем для функции оперирования, в том числе для обеспечения мгновенного срабатывания выключателя при отключении токов короткого замыкания и перегрузки и привода, связывающего его с контактной системой выключателя. В исполнениях с электродвигательным приводом совместно с данным механизмом агрегатируется мотор-редуктор, обеспечивающий функционирование выключателя дистанционно, по команде оператора или автоматической системы управления. В рабочем (включённом) состоянии выключателя механизм расцепления находится во взведённом положении. Взвод перед включением осуществляется вручную, оператором с помощью рукоятки или дистанционно, подачей сигнала
на электропривод. Включение выключателя после взвода – оператором вручную, воздействием на кнопку включения, или дистанционно, с помощью электромагнита включения. Выключение выключателя осуществляется оператором вручную, воздействием на кнопку выключения, или дистанционно, с помощью команды на независимый или минимальный расцепитель напряжения. Автоматическое отключение в случае возникновения перегрузки или короткого замыкания производится независимым расцепителем по командному сигналу от микропроцессорного блока. Контактная система выключателя представляет собой сблокированные и параллельно включённые подвижные и неподвижные контактодержатели, оснащённые износоустойчивыми металлокерамическими контактами из композиций, устойчивых к эрозии при протекании токов короткого замыкания больших величин и обеспечивающих надёжное контактирование после отключения токов КЗ. Дугогасительные камеры установлены в каждом полюсе выключателя и обеспечивают эффективное гашение дуги при отключении выключателем токов КЗ больших величин.
3.3. Выдвижной отсек.
Выключатели выдвижного исполнения имеют разобщающие контакты основной и вспомогательных цепей в специальном выдвижном отсеке. Выдвижной отсек состоит из правой и левой пластин (с на-
правляющими), основания и поперечного элемента. На основании расположены шасси для вкатывания и вы-
катывания аппарата и указатель положения аппарата. В верхней части основания расположены неподвижные раздельные контакты для подключения вторичной цепи. С лицевой стороны главного контактного мостика расположена изолирующая шторка. Существует три положения выключателя с выдвижным элементом:
— «рабочее» — главная и вспомогательная цепи включены, изолирующая шторка открыта;
— «испытание и наладка» — главная цепь отключена, изолирующая шторка закрыта. Включена только вспомогательная цепь для проведения тестирования;
— «выкачено» — главная и вспомогательная цепи отключены, изолирующая шторка закрыта.
Конструкцией выключателей предусмотрена возможность фиксации выключателей в данных положениях с помощью навесного замка, для исключения возможности несанкционированного изменения положений.
3.4. Клеммные зажимы
Для обеспечения подсоединения к выключателям проводников вспомогательных и телеметрических цепей, в верхней части выключателя установлен блок клеммных зажимов.
3.5. Микропроцессорные блоки защиты и управления
Для обеспечения формирования и регулирования защитной характеристики выключателей в зоне токов перегрузки и
короткого замыкания, преобразования и выдачи на дисплеи и телеметрические каналы информационных данных на выключатели устанавливаются микропроцессорные блоки.

Автоматический выключатель уже оснащен всеми возможными дополнительными устройствами: вспомогательными
контактами (четыре переключающих контакта), независимым расцепителем, расцепителем минимального напряжения, электроприводом и др.
Никакие другие дополнительные устройства к выключателю не поставляются.

1. Автоматический выключатель ВА-45 (в сборе со всеми дополнительными устройствами).
2. Болты.
3. Паспорт.

Привод ручной поворотный предназначен для преобразования вращательного движения в поступательное для управления автоматическим выключателем. Привод закрепляется непосредственно на выключателе, а поворотная рукоятка на двери распределительного устройства для оперирования выключателем через дверь.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:786x471x384,5;
Номинальный ток, А:7500;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:3000...7500;
Габарит:7500;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:135;
Механическая износостойкость, циклов:1000;
Электрическая износостойкость, циклов:1500;
Номинальная рабочая наибольшая отключающая способность, кА:135/100;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:15000...112500;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:1016x471x384,5;
Номинальный ток, А:6300;
Номинальное напряжение изоляции, В:1000;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:2520...6300;
Габарит:7500;
Тип электронного расцепителя:M;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:135;
Механическая износостойкость, циклов:1000;
Электрическая износостойкость, циклов:1500;
Номинальная рабочая наибольшая отключающая способность, кА:135/100;
Рабочая температура окружающей среды, °C:-45...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:12600...94500;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:435x431x454;
Номинальный ток, А:2500;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:1000...2500;
Габарит:4000;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:6000;
Номинальная рабочая наибольшая отключающая способность, кА:100/85;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:5000...37500;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:375x369x307;
Номинальный ток, А:2000;
Номинальное напряжение изоляции, В:1000;
Исполнение:Стационарное;
Диапазон установки расцепителя перегрузки, А:800...2000;
Габарит:2500;
Тип электронного расцепителя:M;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:85;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:8000;
Номинальная рабочая наибольшая отключающая способность, кА:85/65;
Рабочая температура окружающей среды, °C:-45...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:4000...30000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:375x369x307;
Номинальный ток, А:1600;
Номинальное напряжение изоляции, В:1000;
Исполнение:Стационарное;
Диапазон установки расцепителя перегрузки, А:640...1600;
Габарит:2500;
Тип электронного расцепителя:M;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:85;
Механическая износостойкость, циклов:20000;
Электрическая износостойкость, циклов:8000;
Номинальная рабочая наибольшая отключающая способность, кА:85/65;
Рабочая температура окружающей среды, °C:-45...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:3200...24000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

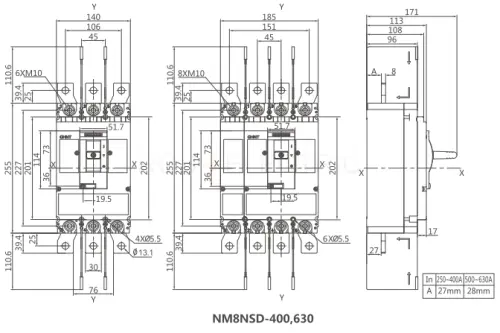

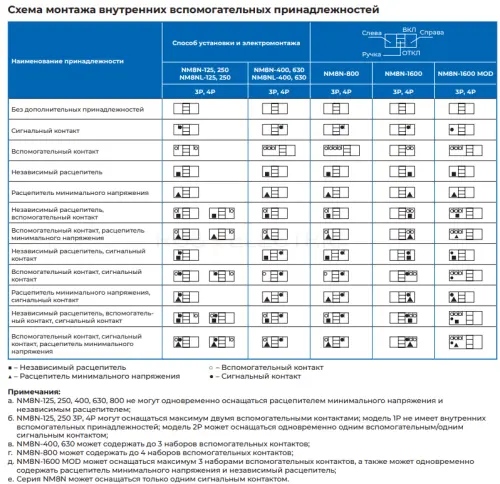

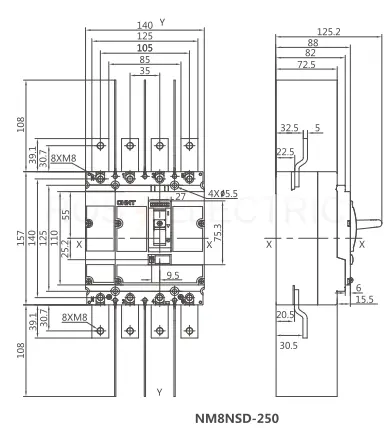

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:140x255x213;
Номинальный ток, А:350;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:245…350;
Габарит:630;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:70;
Механическая износостойкость, циклов:15000;

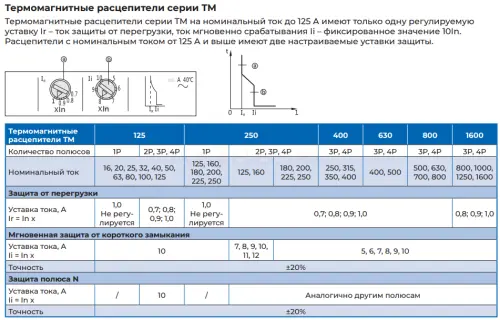

Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1750...3500;
Номинальное напряжение, В:690.

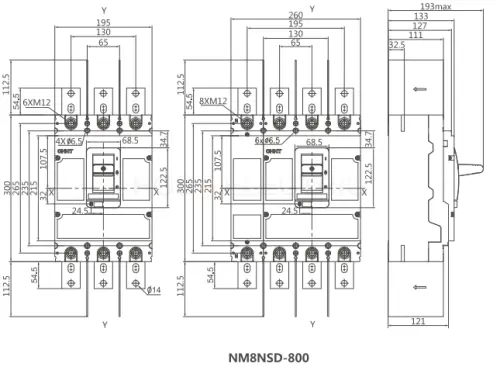

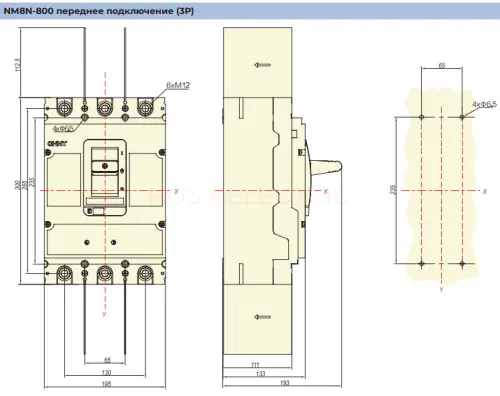

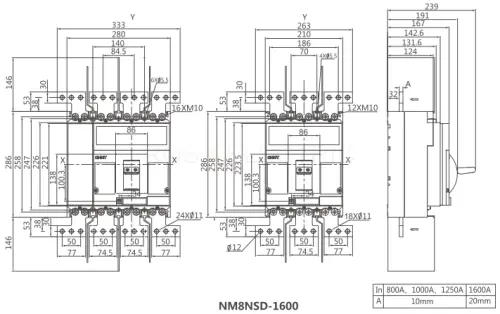

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:280x286x239;
Номинальный ток, А:800;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:640…800;
Габарит:1600;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:70;
Механическая износостойкость, циклов:6000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:4000...8000;
Номинальное напряжение, В:690.

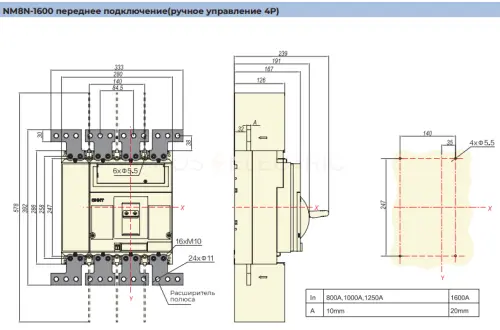

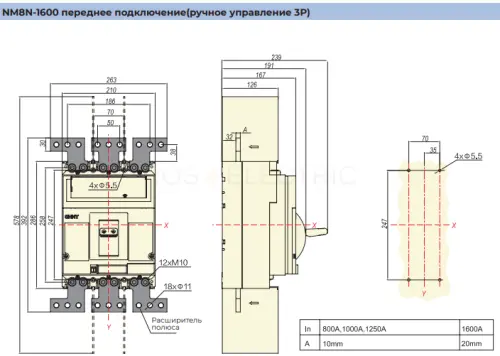

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:280x286x239;
Номинальный ток, А:1000;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Диапазон установки расцепителя перегрузки, А:400…1000;
Габарит:1600;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:6000;

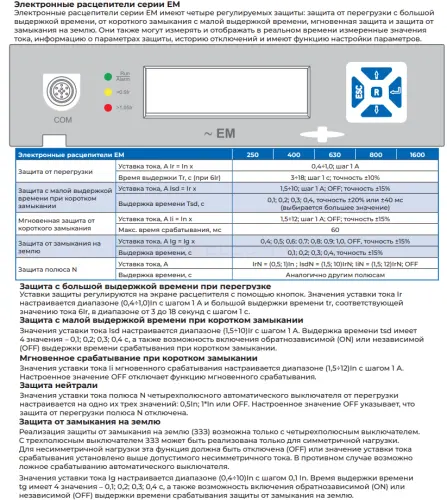

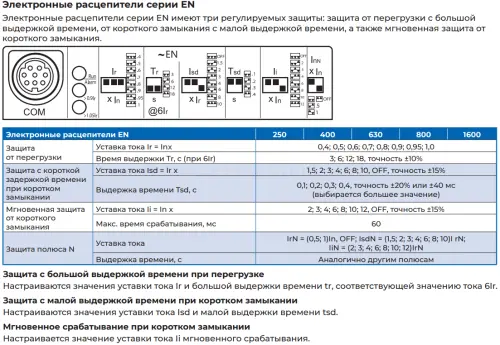

Тип расцепителя:Электронный (EN);
Электрическая износостойкость, циклов:1000;
Стандарты:МЭК/EN 60947-2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:2000...12000;
Номинальное напряжение, В:690.
