Силовые автоматы. – Страница 113

Автоматические выключатели с электронным расцепителем ВА07-М ИЭК - предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных сетях переменного тока напряжение до 690В 50Гц.
Номинальное рабочее напряжение Ue: 400В, 690В.
Номинальный ток In: 3200А.
Исполнение: стационарное.
Расцепитель: комбинированный электронный с многофункциональным дисплеем.
Номинальная предельная отключающая способность Icu при Ue 400В/690В: 80кА/65кА.

Автоматические выключатели с электронным расцепителем ВА07-М ИЭК - предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных сетях переменного тока напряжение до 690В 50Гц.
Номинальное рабочее напряжение Ue: 400В, 690В.
Номинальный ток In: 2000А.
Исполнение: стационарное.
Расцепитель: комбинированный электронный с многофункциональным дисплеем.
Номинальная предельная отключающая способность Icu при Ue 400В/690В: 80кА/50кА.

Панели выдвижная ПМ2 ТДМ - предназначены для преобразования выключателя серии ВА88 стационарного исполнения в выключатель выдвижного исполнения.
Номинальное рабочее напряжение Ue: 400 В.
С передним присоединением.
Для автоматов: ВА88-35.

Силовые автоматические выключатели серии ВА-332 (333, 334, 335) c регулируемым расцепителем перегрузки DEKraft - предназначены для использования в силовых распределительных цепях напряжением до 690В (50Гц~) для распределения электрической энергии, а также защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок, токов короткого замыкания и пониженного напряжения.
Количество полюсов: 3 полюса.
Диапазон настройки расцепителя перегрузки Ir: 50,4А-63А.
Отключающая способность: 50 кА.
Монтаж: на монтажную плату.
Артикулы и изделия:
21130DEK Автоматический выключатель 3P 16А c Ir=12,8А-16А 50кА ВА-332
21131DEK Автоматический выключатель 3P 25А c Ir=20А-25А 50кА ВА-332
21132DEK Автоматический выключатель 3P 40А c Ir=32А-40А 50кА ВА-332
21133DEK Автоматический выключатель 3P 63А c Ir=50,4А-63А 50кА ВА-332
21134DEK Автоматический выключатель 3P 100А c Ir=80А-100А 50кА ВА-332
21135DEK Автоматический выключатель 3P 125А c Ir=100А-125А 50кА ВА-333
21136DEK Автоматический выключатель 3P 160А c Ir=128А-160А 50кА ВА-333
21137DEK Автоматический выключатель 3P 200А c Ir=160А-200А 50кА ВА-333
21138DEK Автоматический выключатель 3P 250А c Ir=200А-250А 50кА ВА-333
21139DEK Автоматический выключатель 3P 250А c Ir=200А-250А 70кА ВА-334
21140DEK Автоматический выключатель 3P 400А c Ir=320А-400А 70кА ВА-334
21141DEK Автоматический выключатель 3P 500А c Ir=400А-500А 70кА ВА-335
21142DEK Автоматический выключатель 3P 630А c Ir=504А-630А 70кА ВА-335

Силовые автоматические выключатели серии ВА-332 (333, 334, 335) c регулируемым расцепителем перегрузки DEKraft - предназначены для использования в силовых распределительных цепях напряжением до 690В (50Гц~) для распределения электрической энергии, а также защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок, токов короткого замыкания и пониженного напряжения.
Количество полюсов: 3 полюса.
Диапазон настройки расцепителя перегрузки Ir: 32А-40А.
Отключающая способность: 50 кА.
Монтаж: на монтажную плату.
Артикулы и изделия:
21130DEK Автоматический выключатель 3P 16А c Ir=12,8А-16А 50кА ВА-332
21131DEK Автоматический выключатель 3P 25А c Ir=20А-25А 50кА ВА-332
21132DEK Автоматический выключатель 3P 40А c Ir=32А-40А 50кА ВА-332
21133DEK Автоматический выключатель 3P 63А c Ir=50,4А-63А 50кА ВА-332
21134DEK Автоматический выключатель 3P 100А c Ir=80А-100А 50кА ВА-332
21135DEK Автоматический выключатель 3P 125А c Ir=100А-125А 50кА ВА-333
21136DEK Автоматический выключатель 3P 160А c Ir=128А-160А 50кА ВА-333
21137DEK Автоматический выключатель 3P 200А c Ir=160А-200А 50кА ВА-333
21138DEK Автоматический выключатель 3P 250А c Ir=200А-250А 50кА ВА-333
21139DEK Автоматический выключатель 3P 250А c Ir=200А-250А 70кА ВА-334
21140DEK Автоматический выключатель 3P 400А c Ir=320А-400А 70кА ВА-334
21141DEK Автоматический выключатель 3P 500А c Ir=400А-500А 70кА ВА-335
21142DEK Автоматический выключатель 3P 630А c Ir=504А-630А 70кА ВА-335

Силовые автоматические выключатели серии ВА-300 (301, 302, 303, 304, 305, 306) DEKraft - предназначены для использования в силовых распределительных цепях напряжением до 690В (50Гц~) для распределения электрической энергии, а также защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок, токов короткого замыкания и пониженного напряжения.
Количество полюсов: 3 полюса.
Номинальный ток In: 25 А.
Отключающая способность: 25 кА.
Монтаж: на монтажную плату.
Артикулы и изделия:
21001DEK Автоматический выключатель 3P 16А ВА-301 25кА
21002DEK Автоматический выключатель 3P 25А ВА-301 25кА
21003DEK Автоматический выключатель 3P 32А ВА-301 25кА
21004DEK Автоматический выключатель 3P 40А ВА-301 25кА
21005DEK Автоматический выключатель 3P 50А ВА-301 25кА
21006DEK Автоматический выключатель 3P 63А ВА-301 25кА
21007DEK Автоматический выключатель 3P 80А ВА-302 25кА
21008DEK Автоматический выключатель 3P 100А ВА-302 25кА
21009DEK Автоматический выключатель 3P 125А ВА-303 30кА
21010DEK Автоматический выключатель 3P 160А ВА-303 40кА
21011DEK Автоматический выключатель 3P 200А ВА-303 40кА
21012DEK Автоматический выключатель 3P 225А ВА-303 40кА
21013DEK Автоматический выключатель 3P 250А ВА-304 35кА
21014DEK Автоматический выключатель 3P 315А ВА-304 35кА
21015DEK Автоматический выключатель 3P 400А ВА-304 35кА
21016DEK Автоматический выключатель 3P 500А ВА-305 35кА
21017DEK Автоматический выключатель 3P 630А ВА-305 35кА
21018DEK Автоматический выключатель 3P 800А ВА-306 35кА

Силовые автоматические выключатели серии ВА-300 (301, 302, 303, 304, 305, 306) DEKraft - предназначены для использования в силовых распределительных цепях напряжением до 690В (50Гц~) для распределения электрической энергии, а также защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок, токов короткого замыкания и пониженного напряжения.
Количество полюсов: 3 полюса.
Номинальный ток In: 50 А.
Отключающая способность: 25 кА.
Монтаж: на монтажную плату.
Артикулы и изделия:
21001DEK Автоматический выключатель 3P 16А ВА-301 25кА
21002DEK Автоматический выключатель 3P 25А ВА-301 25кА
21003DEK Автоматический выключатель 3P 32А ВА-301 25кА
21004DEK Автоматический выключатель 3P 40А ВА-301 25кА
21005DEK Автоматический выключатель 3P 50А ВА-301 25кА
21006DEK Автоматический выключатель 3P 63А ВА-301 25кА
21007DEK Автоматический выключатель 3P 80А ВА-302 25кА
21008DEK Автоматический выключатель 3P 100А ВА-302 25кА
21009DEK Автоматический выключатель 3P 125А ВА-303 30кА
21010DEK Автоматический выключатель 3P 160А ВА-303 40кА
21011DEK Автоматический выключатель 3P 200А ВА-303 40кА
21012DEK Автоматический выключатель 3P 225А ВА-303 40кА
21013DEK Автоматический выключатель 3P 250А ВА-304 35кА
21014DEK Автоматический выключатель 3P 315А ВА-304 35кА
21015DEK Автоматический выключатель 3P 400А ВА-304 35кА
21016DEK Автоматический выключатель 3P 500А ВА-305 35кА
21017DEK Автоматический выключатель 3P 630А ВА-305 35кА
21018DEK Автоматический выключатель 3P 800А ВА-306 35кА

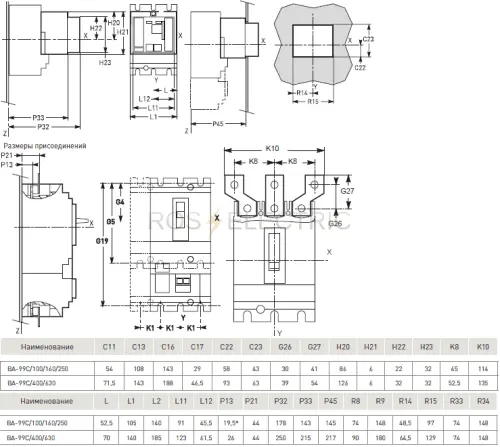

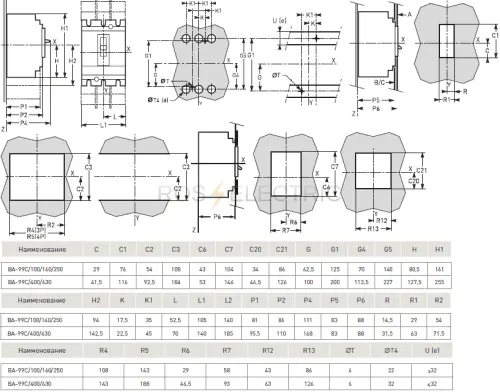

Автоматические выключатели ВА-99С предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий в различных электроустановках с номинальным рабочим напряжением 400 В переменного тока частотой 50 Гц с токами от 12,5 до 630 А. Выключатели протестированы на электромагнитную совместимость. Не создают помех для другого электронного оборудования. Работоспособность выключателей при наличии коммутационных помех и грозовых перенапряжений обеспечивается и при использовании микропроцессорных расцепителей.Автоматические выключатели ВА-99С устанавливаются в стандартные распределительные щиты. Выключатели свободно устанавливаются вплотную друг к другу (бок о бок), а также в ограниченном пространстве. Все автоматические выключатели ВА-99С обеспечивают гарантированное разъединение согласно требованиям стандартов МЭК 60947-1 и 2. Гарантированное разъединение автоматического выключателя сохраняется при установке ручного поворотного привода. Исключительное токоограничение автоматических выключателей ВА-99С позволяет значительно уменьшить воздействия тока короткого замыкания как на элементы сети, так и на сам аппарат. В результате значительно улучшаются основные показатели при отключении повреждений. В частности, рабочая отключающая способность Ics достигает 100% от предельной отключающей способности Icu.
1. Регулируемые уставки по току срабатывания при коротком замыкании и при перегрузках.
2. Предельная отключающая способность равна рабочей(Ics = 100% Icu).
3. Микропроцессорный расцепитель STR23SE.
4. Унифицированные дополнительные устройства.
5. Корпус выполнен из термостойкой АBS пластмассы.

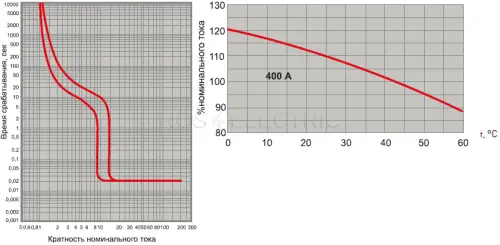

1. Влияние температуры окружающей среды. Термомагнитные расцепители: температура настройки расцепителей 40°С. Если темпеpатуpа окpужающей сpеды пpевышает 40°С, то незначительно изменяются хаpактеpистики защиты от пеpегpузки. Для опpеделения вpемени отключения по характеристикам необходимо использовать значение уставки тепловой защиты Ir, указанное на аппаpате, с поправкой на температуру окружающей среды.
Электронные pасцепители не чувствительны к изменениям темпеpатуpы. В то же вpемя, величина предельно допустимого тока выключателя зависит от темпеpатуpы окружающей среды.1. Условия хранения и эксплуатации
Категория применения A (по ГОСТ). Группа механического исполнения М3 (по ГОСТ). Рабочее положение в пространстве любое.Тип атмосферы II (по ГОСТ). Вид климатического исполнения УХЛ3, УХЛ3.1 (по ГОСТ).Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частям (по ГОСТ): IP30 оболочки выключателя; IP00 зажимов для присоединения внешних проводников. Выключатели ВА-99С в заводской упаковке могут храниться при температуре от -50 до +85°C. Выключатель соответствует требованиям ГОСТ ,«Правилам устройства электроустановок» и обеспечивает условия эксплуатации, установленные «Правилам технической эксплуатации электроустановок потребителей и Правилам техники безопасности при эксплуатации электроустановок потребителей». Класс защиты выключателя по способу защиты человека
от поражения электрическим током 0. Пожарная безопасность выключателей, характеризующаяся показателем вероятности возникновения пожара в выключателях, удовлетворяет требованиям ГОСТ и составляет не более 106 в год.
Установка на высоте до 2000 м над уровнем моря не оказывает существенного влияния на хаpактеpистики автоматических выключателей. Пpи установке на высоте свыше 2000 м необходимо учитывать уменьшение диэлектpической пpочности и охлаждающей способности воздуха.
Изменения характеристик аппаратов при увеличении высоты приводятся в таблице.
Отключающая способность автоматических выключателей остается неизменной.

2. Расцепители

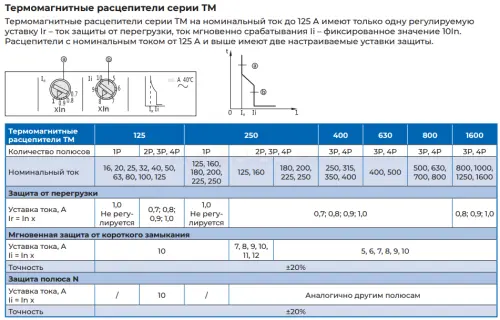

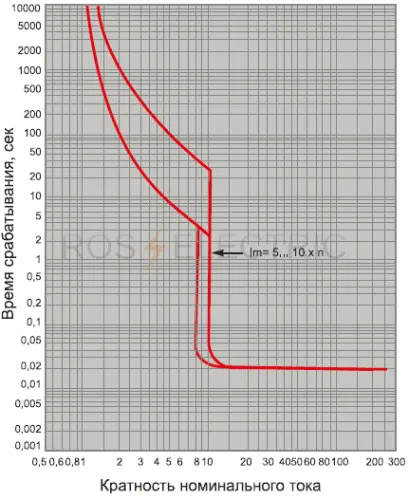

2.1. Термомагнитные расцепители (ТМ)
Обеспечивают защиту:
От перегрузок.
Регулируемая уставка по току Ir = (0,8 – 1,0) In. Правое положение регулятора (min) соответствует уставке 0,8 In, среднее положение — 0,9In ,левое положение (max) – 1,0 In.
От тoкoв короткого замыкания.
Регулируемая уставка по току Im = (5 – 10) Ir. Правое положение регулятора соответствует уставке 5 Ir, левое положение — 10 Ir (кроме автоматов ВА-99С/100, ВА-99С/160).

2.2. Электронные расцепители STR23SE.
Обеспечивают защиту:
-от перегрузок (48 положений);
Грубая регулировка Io = (0,5 – 1,0)In (6 положений);
Тонкая регулировка Ir = (0,8 – 1,0) Io (8 положений).
-от тoкoв короткого замыкания (8 положений)
Регулируемая уставка по току Isd = (2 – 10)Ir.

Дополнительные функции:
Сигнализация.
Индикация нагрузки светодиодом на передней панели:
- светодиод горит: 90% от уставки Ir,
- светодиод мигает: более105% уставки Ir.

Тестирование.
Гнездо на передней панели предназначено для подключения тестирующего устройства с целью проверки работы аппарата после установки расцепителя или других вспомогательных устройств.Установка в щите.Пpи установке автоматического выключателя должны соблюдаться минимальные допустимые pасстояния (периметр безопасности) между автоматическим выключателем и панелями, шинами или дpугими защитными устройствами, установленными поблизости. Периметр безопасности зависит от предельной отключающей способности аппаратов и определяется путем проведения испытаний в соответствии с тpебованиями стандарта МЭК. Если электроустановка не подвергается типовым испытаниям, необходимо: а) выполнить присоединение автоматического выключателя при помощи изолированных шин; б) изолировать сборные шины при помощи экранов. Применение клеммных заглушек, разделителей полюсов или изолирующего комплекта является рекомендуемым или обязательным, в зависимости от рабочего напряжения аппарата и его типа.Присоединение при помощи силовой шины, проводника с наконечником или внешнего проводника который приобретается отдельно. Автоматические выключатели ВА-99С/100-630А имеют контактные выводы с защелкивающимися гайками и зажимными винтами (ВА-99С/100–250А: M8, ВА-99С/400–630А: M10).Они обеспечивают непосредственное присоединение изолированных шин или кабелей с наконечниками к аппарату. Дополнительные контактные пластины позволяют осуществлять любое присоединение.
5. Присоединение.
6. Подключение дополнительных устройств
К автоматическим выключателям ВА-99С поставляются следующие дополнительные устройства: соединительные пластины (внешние проводники), вспомогательные контакты, расцепитель независимый, расцепитель минимальный, электропривод.
Одновременно в выключатель можно установить только 1 расцепитель и до 5 вспомогательных контактов.

Комплектация:
1. Автоматический выключатель ВА-99С.
2. Межфазные перегородки.
3. Болты.
4. Паспорт.

Выключатели серии ВА-99С могут комплектоваться дополнительными устройствами:
-соединительные пластины (внешние проводники),
-независимый расцепитель MX,
-расцепитель минимального напряжения MN,
-вспомогательные контакты (функции OF, SD, SDE),
-электромагнитный привод CD/2.

Дополнительные аксессуары в комплект поставки автоматических выключателей ВА-99С не входят и приобретаются
отдельно. Дополнительные расцепители и контакты устанавливают в гнезда в корпусе выключателя, расположенные под фальш-панелью выключателя. Проводники от них укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальш-панели. Провода вторичных цепей сечением до 1,5 мм 2 присоединяются к встроенной клемме. Дополнительные расцепители и контакты являются универсальными и подходят для всех автоматических выключателей серии ВА-99С.

Вспомогательные контакты 100-630А
Расцепитель независимый MX 100-630А
Расцепитель минимального напряжения MN 100-630А
Соединительные пластины 100-160А (6 штук)
Электропривод ВА-99С CD/2-250

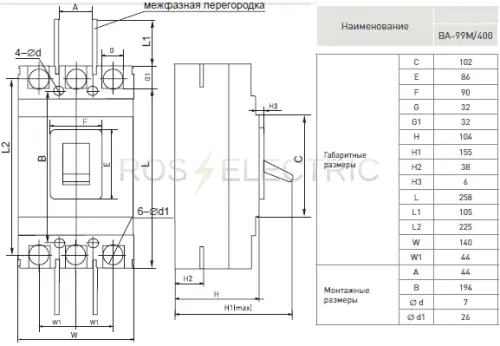

Автоматические выключатели ВА-99М ЭКФ - предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий электроустановок жилого и гражданского строительства, на производственных площадках, электроподстанциях, распределительных пунктах, щитовом электрооборудовании с номинальным рабочим напряжением до 400 В переменного тока частотой 50 Гц. Номинальный ток расцепителя (In): 250А.
Вид расцепителя: термомагнитный (ТМ)
Уставка электромагнитного расцепителя: 10 x In.
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 42кА.
Количество полюсов: 3P.

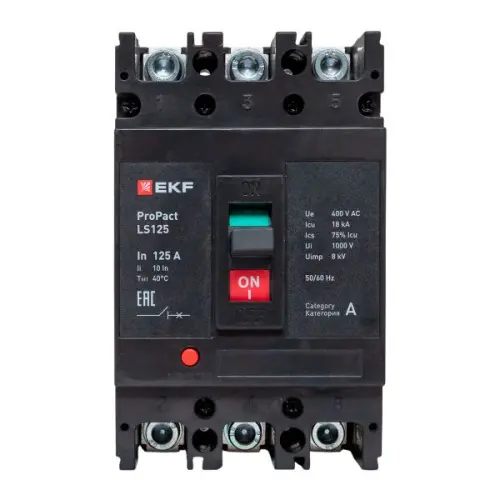

Выключатели автоматические серии LS ProPact EKF предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей. Выключатели рассчитаны на применение в электроустановках с номинальным напряжением до 400В переменного тока частотой 50/60 Гц с токами от 10 до 250 А.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:432x396x308;
Номинальный ток, А:1600;
Номинальное напряжение изоляции, В:1000;
Исполнение:Стационарное;
Диапазон установки расцепителя перегрузки, А:640...1600;
Габарит:4000;
Тип электронного расцепителя:M;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:6000;
Номинальная рабочая наибольшая отключающая способность, кА:100/85;
Рабочая температура окружающей среды, °C:-45...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:3200...24000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Поворотная рукоятка ERH для NM8N Chint – осуществляет включение/отключение/повторное включение. Она удобна с точки зрения эргономики, имеет уникальную конструкцию и устройство передачи усилия.
Степень защиты IP50.
– Надежное отключение.
– Функция индикации отключения.
– Трехпозиционный индикатор состояния: O (отключен), I (включен) и аварийное срабатывание. – Дверь шкафа можно открыть только тогда, когда выключатель находится в состоянии «отключен».
– При открытой двери шкафа уставки защит автоматического выключателя доступны для изменения.
– Выключатель может быть заблокирован в состоянии «отключен» с помощью 1–3 замков диаметром 5–8 мм.
– Замок, приобретаемый пользователем, предотвращает возможность открывания двери шкафа.
– При включенном выключателе поворотной рукояткой дверь распределительного шкафа открыть невозможно (при необходимости открывания двери в чрезвычайной ситуации это можно сделать, сняв аварийную блокировку на рукоятке).

Независимый расцепитель SHT для NM8N Chint срабатывает в зависимости от электрических сигналов, разрешая дистанционное и автоматическое управление автоматическими выключателями, когда напряжение равно любому значению в диапазоне от 70 до 110% относительно номинального напряжения питания цепей управления.
Номинaльное напряжение питания цепи управления постоянного тока, В:24;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Количество переключающих контактов:1;
Род тока включения:Постоянный ток (DC).

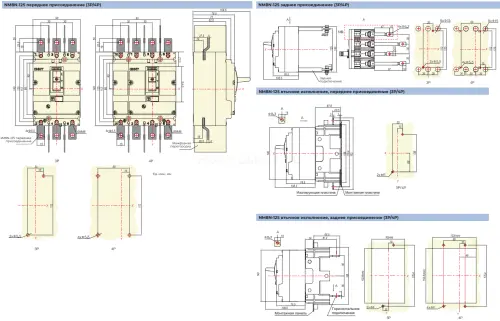

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:140x255x213;
Номинальный ток, А:315;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:220,5…315;
Габарит:630;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:70;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:1500;
Стандарты:МЭК/EN 60947-124;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:1575...3150;
Номинальное напряжение, В:690.

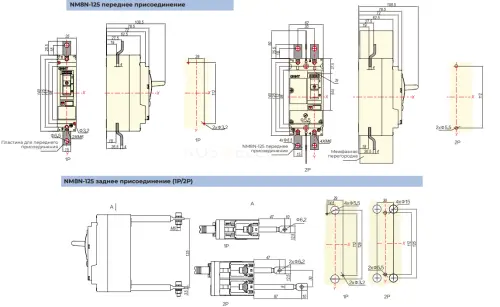

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:90x140x78,5;
Номинальный ток, А:50;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:35…50;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:100;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Стандарты:МЭК/EN 60947-105;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:500...500;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:4;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:120x140x78,5;
Номинальный ток, А:25;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:17,5…25;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:25;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Стандарты:МЭК/EN 60947-194;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:125...250;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:90x140x78,5;
Номинальный ток, А:20;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:14…20;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:25;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Стандарты:МЭК/EN 60947-194;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:100...200;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:3;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:90x140x78,5;
Номинальный ток, А:125;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:87,5…125;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:25;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Стандарты:МЭК/EN 60947-194;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:625...1250;
Номинальное напряжение, В:690.

Выключатели серии NM8N в литом корпусе Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 1150 В, а также в сетях постоянного тока напряжением до 1000В включительно при номинальных токах от 16 до 1600 A. Выключатели серии NM8N могут применяться для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий.
Количество полюсов:2;
Степень защиты (IP):IP40;Габаритные и установочные размеры (ШхВхГ), мм:62x140x78,5;
Номинальный ток, А:32;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:22,4…32;
Габарит:125;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:25;
Механическая износостойкость, циклов:15000;
Тип расцепителя:Термомагнитный;
Электрическая износостойкость, циклов:2000;
Стандарты:МЭК/EN 60947-194;
Род тока:Постоянный ток (DC);
Рабочая температура окружающей среды, °C:-40…+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:160...320;
Номинальное напряжение, В:690.

Выключатели в литом корпусе серии NXM(S) Chint – предназначены для нечастых включений и отключений нагрузок при номинальном токе, а также защиты от перегрузки и короткого замыкания в электроустановках общественных и промышленных зданий, в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 690В при номинальных токах от 16 до 1600 A.
Количество полюсов:3;
Степень защиты (IP):IP30;
Габаритные и установочные размеры (ШхВхГ), мм:140x257x161;
Номинальный ток, А:400;
Номинальное напряжение изоляции, В:1000;
Диапазон установки расцепителя перегрузки, А:400...400;
Габарит:400;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:70;
Механическая износостойкость, циклов:10000;
Тип расцепителя:Электронный;
Электрическая износостойкость, циклов:8000;
Стандарты:МЭК/EN 60947.2;
Род тока:Переменный ток (AC);
Рабочая температура окружающей среды, °C:-35 ... +70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:3600…5600;
Номинальное напряжение, В:690.
