Выключатели автоматические серии ВА-45 v2 до 6300А EKF - предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных электрических сетях переменного тока напряжением до 690В частотой 50 Гц.

Моторный привод МП-333Е DEKraft; лицевая установка; ном. напряжение 230 В; напряжение срабатывания - 80-100% от номинального. Моторный привод МП-333Е предназначен для дистанционного включения и выключения автоматических выключателей серии ВА-333Е. При подаче сигнала включения или отключения, механизм переводит рукоятку автоматического выключателя в положение «вкл; или «откл;.

Шины выносные серии ШВ-335Е производства DEKraft; 3P; ном. ток 400 А; 3 шт. в комплекте. Шины выносные ШВ-335Е позволяют подключать автоматы серии ВА-335Е к разным типам проводников; выполнены из меди; крепятся к клеммам автомата сверху и снизу.

Мотор-редуктор аккумулирует электроэнергию для срабатывания автоматического выключателя в обесточенном состоянии. Накопленной энергии достаточно, чтобы отключить или включить автоматический выключатель при срабатывании независимого расцепителя, расцепителя минимального напряжения и замыкающего электромагнита. Когда нет доступных источников питания, электроэнергия может быть аккумулирована в автоматическом выключателе с помощью рукоятки механизма.

Привод ручной поворотный ПРП – установка в шкаф автоматического выключателя ВА89 и дистанционное управление при помощи штанги и наружной рукоятки.
Вспомогательный контакт ВК – переключение в цепях управления, блокировка и сигнализация автоматических выключателей ВА89.
Для модификации способа монтажа автоматических выключателей ВА89 из стационарного во втычное исполнение.
Независимый расцепитель РН – предназначен для дистанционного отключения автоматического выключателя ВА89.
Расцепитель минимального напряжения РМ – отключение авт выкл ВА89 при снижении фазного или линейного напряжения на его входе до 70% от номинального
Электропривод ЭП – дистанционное включение и отключение автоматических выключателей ВА89 при помощи мотор привода.
Контроль и управление автоматическими выключателями серии ВА89.
Расширенные выводы для ВА89 – предотвращение перекрытия открытых шинопроводов в НКУ

Предназначен для гарантированного разрыва цепи, путем извлечения автоматического выключателя. Также позволяет экономить время при замене неисправного автоматического выключателя.

Расцепитель минимального напряжения РМм предназначен для отключения автоматического выключателя ВА88 MASTER при снижении фазного или линейного напряжения на его входе до 70% от номинального, а также препятствует его включению, если напряжение в этой цепи меньше 85% от номинального.

Автоматические выключатели в литом корпусе Optimat E КЭАЗ - предназначены для проведения тока, нечастых оперативных включений/отключений тока в нормальном режиме, а также защиты от токов перегрузки и КЗ распределительных сетей.
Номинальный ток (In): 80А.
Уставка теплового/электромагнитного расцепителя: In/10хIn А.
Номинальная предельная наибольшая отключающая способность (Icu) при Ue 400: 20 кА.

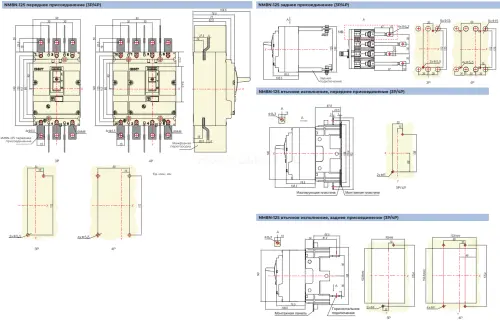

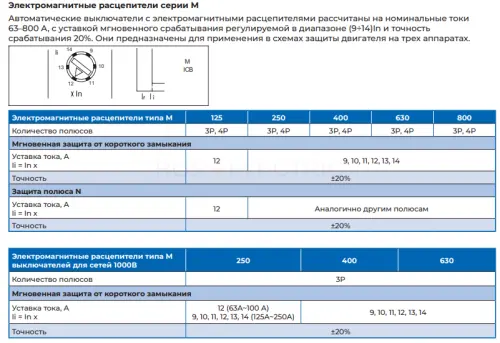

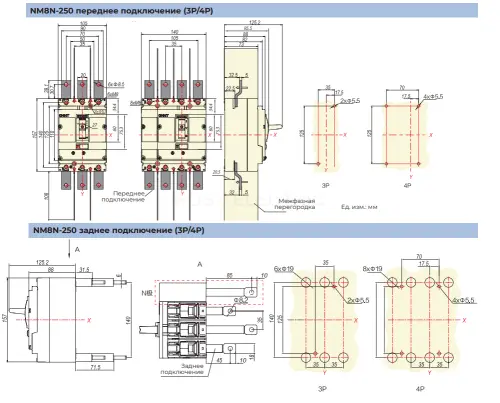

Автоматические выключатели в литом корпусе NM1 CHINT - предназначены для проведения тока нечастых оперативных включений/отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей.
Номинальный ток (In): 800А.
Уставка теплового расцепителя (Ir): (0,8-0,9-1,0) х In
Уставка электромагнитного расцепителя: 5-10хIn.
Номинальная предельная наибольшая отключающая способность (Icu) при AC 380/400/415В: 50 кА.

Автоматические выключатели в литом корпусе NM1 CHINT - предназначены для проведения тока нечастых оперативных включений/отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей.
Номинальный ток (In): 63А.
Уставка теплового/электромагнитного расцепителя: 1.05-1.3хIn/8-12хIn.
Номинальная предельная наибольшая отключающая способность (Icu) при AC 380/400/415В: 25 кА.

Выключатели автоматические серии AV POWER - предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей и электродвигателей. Выключатели рассчитаны на применение в электроустановках с номинальным напряжением до 690В переменного тока частотой 50 Гц.
Вид расцепителя: термомагнитный (ТМ)
Номинальный ток расцепителя (In): 10А.
Уставка электромагнитного расцепителя: 10 x In.
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 35кА.
Количество полюсов: 3P.

Автоматические выключатели ВА07 устанавливаются в ТП, КРУ, ГРЩ в качестве вводных, секционных и распределительных аппаратов для коммутации и защиты двигателей, генераторов, трансформаторов, шин, кабелей на объектах промышленности и гражданского строительства, для электроснабжения высокотехнологичных производств, банков, электростанций и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 690 В и на номинальные токи от 800 до 4000 А.
Номинальная отключающая способность-до 100 кА.
-Равенство номинальной предельной и рабочей отключающих способностей Ics = Icu.
-Расширенная стандартная комплектация.
-Максимальная экономия пространства в силовом щите.
-Одинаковый вырез в двери шкафа независимо от габарита выключателя.
-Увеличенное количество циклов включения/отключения – до 30 000 циклов.
-Возможность замены главных контактов.
-Быстрое гашение дуги благодаря применению системы двойного разрыва Double Break.
-Малое значение энергии рассеивания.
-Расширенная селективность.
-Повышенная безопасность в эксплуатации.
-Возможность специального исполнения для использования в условиях тропического климата, холодного климата, в агрессивных средах.

Максимальный расцепитель тока со встроенным 16 битным микропроцессором
3 полюса
Максимальные номинальные токи, 800,1250,1600,2000,2500,3200,4000 А
Номинальная рабочая наибольшая отключающая способность Ics при Ue 690 В, кА:
для ВА07 208, ВА07 212,ВА07 216 ,ВА07 220 - 50 кА
для ВА07 325, ВА07 332 - 65 кА
для ВА07 440 - 75 кА
Номинальная наибольшая включающая способность Icm при Ue 690 В
для ВА07 208, ВА07 212,ВА07 216 ,ВА07 220 - 105
для ВА07 325, ВА07 332 - 146
для ВА07 440 - 165
Исполнение стационарное, выдвижное
Метод взвода пружины ручной или электропривод
Устройство защиты - электронный расцепитель
Способ подсоединения к сети горизонтальные(по заказу вертикальные или фронтальные контакты)
Устройства включения/отключения независимый/минимальный расцепитель, катушка включения, катушка отключения
Элементы системы управления блок контактов цепи управления, блок дополнительных контактов (4 переключающих контакта)
Конструктивные элементы защиты защитная крышка блока контактов управления, защитные шторки главных контактов(ждя выдвижного исполнения),защитная крышка блока цепи контроля.
Индикация срабатывания - счетчик циклов
Аксессуары для обслуживания стандартная ручка выката(для выдвижного исполнения), транспортировочные пластины, накладка на панель IP31
Сопроводительная документация заводской протокол испытаний, руководство по эксплуатации.
Устроиства и артикулы серии:
SAB230-0800-U11H-P11 Выключатель автоматический ВА07-208 выдвиж с мин. расц. 3P 800А 65кА ИЭК
SAB230-0800-S11H-P11 Выключатель автоматический ВА07-208 выдвиж с незав. расц. 3P 800А 65кА ИЭК
SAB231-0800-U11H-P11 Выключатель автоматический ВА07-208 стац с мин. расц. 3P 800А 65кА ИЭК
SAB231-0800-S11H-P11 Выключатель автоматический ВА07-208 стац с незав. расц. 3P 800А 65кА ИЭК
SAB230-1250-U11H-P11 Выключатель автоматический ВА07-212 выдвиж с мин. расц. 3P 1250А 65кА ИЭК
SAB230-1250-S11H-P11 Выключатель автоматический ВА07-212 выдвиж с незав. расц. 3P 1250А 65кА ИЭК
SAB231-1250-U11H-P11 Выключатель автоматический ВА07-212 стац с мин. расц. 3P 1250А 65кА ИЭК
SAB231-1250-S11H-P11 Выключатель автоматический ВА07-212 стац с незав. расц. 3P 1250А 65кА ИЭК
SAB230-1600-U11H-P11 Выключатель автоматический ВА07-216 выдвиж с мин. расц. 3P 1600А 65кА ИЭК
SAB230-1600-S11H-P11 Выключатель автоматический ВА07-216 выдвиж с незав. расц. 3P 1600А 65кА ИЭК
SAB231-1600-U11H-P11 Выключатель автоматический ВА07-216 стац с мин. расц. 3P 1600А 65кА ИЭК
SAB231-1600-S11H-P11 Выключатель автоматический ВА07-216 стац с незав. расц. 3P 1600А 65кА ИЭК
SAB230-2000-U11H-P11 Выключатель автоматический ВА07-220 выдвиж с мин. расц. 3P 2000А 65кА ИЭК
SAB230-2000-S11H-P11 Выключатель автоматический ВА07-220 выдвиж с незав. расц. 3P 2000А 65кА ИЭК
SAB231-2000-U11H-P11 Выключатель автоматический ВА07-220 стац с мин. расц. 3P 2000А 65кА ИЭК
SAB231-2000-S11H-P11 Выключатель автоматический ВА07-220 стац с незав. расц. 3P 2000А 65кА ИЭК
SAB330-2500-U11H-P11 Выключатель автоматический ВА07-325 выдвиж с мин. расц. 3P 2500А 85кА ИЭК
SAB330-2500-S11H-P11 Выключатель автоматический ВА07-325 выдвиж с незав. расц. 3P 2500А 85кА ИЭК
SAB331-2500-U11H-P11 Выключатель автоматический ВА07-325 стац с мин. расц. 3P 2500А 85кА ИЭК
SAB331-2500-S11H-P11 Выключатель автоматический ВА07-325 стац с незав. расц. 3P 2500А 85кА ИЭК
SAB330-3200-U11H-P11 Выключатель автоматический ВА07-332 выдвиж с мин. расц. 3P 3200А 85кА ИЭК
SAB330-3200-S11H-P11 Выключатель автоматический ВА07-332 выдвиж с незав. расц. 3P 3200А 85кА ИЭК
SAB331-3200-U11H-P11 Выключатель автоматический ВА07-332 стац с мин. расц. 3P 3200А 85кА ИЭК
SAB331-3200-S11H-P11 Выключатель автоматический ВА07-332 стац с незав. расц. 3P 3200А 85кА ИЭК
SAB430-4000-U11V-P11 Выключатель автоматический ВА07-440 выдвиж с мин. расц. 3P 4000А 100кА ИЭК
SAB430-4000-S11V-P11 Выключатель автоматический ВА07-440 выдвиж с незав. расц. 3P 4000А 100кА ИЭК

Автоматические выключатели ВА-99М ЭКФ - предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий электроустановок жилого и гражданского строительства, на производственных площадках, электроподстанциях, распределительных пунктах, щитовом электрооборудовании с номинальным рабочим напряжением до 400 В переменного тока частотой 50 Гц. Номинальный ток расцепителя (In): 315А.
Вид расцепителя: термомагнитный (ТМ)
Уставка электромагнитного расцепителя: 10 x In.
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 42кА.
Количество полюсов: 3P.

Выключатели автоматические серии ВА-99 предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей и электродвигателей. Выключатели могут применяться в электроустановках с номинальным напряжением до 400 В переменного тока частотой 50 Гц.
Номинальный ток расцепителя (In): 63А.
Вид расцепителя: термомагнитный (ТМ)
Уставка электромагнитного расцепителя: 10 x In.
Номинальная предельная отключающая способность Icu (при 400В 50Гц): 25кА.
Количество полюсов: 3P.

Выключатели автоматические серии LS ProPact EKF предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей. Выключатели рассчитаны на применение в электроустановках с номинальным напряжением до 400В переменного тока частотой 50/60 Гц с токами от 10 до 250 А.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:786x471x384,5;
Номинальный ток, А:6300;
Номинальное напряжение изоляции, В:1000;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:2520...6300;
Габарит:7500;
Тип электронного расцепителя:M;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:135;
Механическая износостойкость, циклов:1000;
Электрическая износостойкость, циклов:1500;
Номинальная рабочая наибольшая отключающая способность, кА:135/100;
Рабочая температура окружающей среды, °C:-45...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:12600...94500;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:786x471x384,5;
Номинальный ток, А:4000;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:1600...4000;
Габарит:7500;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:135;
Механическая износостойкость, циклов:1000;
Электрическая износостойкость, циклов:1500;
Номинальная рабочая наибольшая отключающая способность, кА:135/100;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:8000...60000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:1016x471x384,5;
Номинальный ток, А:4000;
Номинальное напряжение изоляции, В:1000;
Функция передачи данных:Да;
Исполнение:Выдвижное;
Диапазон установки расцепителя перегрузки, А:1600...4000;
Габарит:7500;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:135;
Механическая износостойкость, циклов:1000;
Электрическая износостойкость, циклов:1500;
Номинальная рабочая наибольшая отключающая способность, кА:135/100;
Рабочая температура окружающей среды, °C:-20...+70;
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А:8000...60000;
Номинальное напряжение, В:415...690;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:3;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:396x422x341;
Номинальный ток, А:3200;
Исполнение:Стационарное;
Габарит:4000;
Тип электронного расцепителя:M;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:75;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:6000;
Номинальная рабочая наибольшая отключающая способность, кА:75/65;
Рабочая температура окружающей среды, °C:-45...+70;
Номинальное напряжение, В:800…1150;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.

Воздушные автоматические выключатели серии NA8 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 1000 В и номинальных токах от 200 до 7500 А для распределения электрической энергии, защиты цепей и электрооборудования от перегрузок, коротких замыканий и замыканий на землю.
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:531x550x449;
Номинальный ток, А:2000;
Функция передачи данных:Да;
Исполнение:Выдвижное;
Габарит:4000;
Тип электронного расцепителя:H;
Степень загрязнения среды:3;
Номинальная отключающая способность, кА:75;
Механическая износостойкость, циклов:10000;
Электрическая износостойкость, циклов:6000;
Номинальная рабочая наибольшая отключающая способность, кА:75/65;
Рабочая температура окружающей среды, °C:-20...+70;
Номинальное напряжение, В:800…1150;
Количество вспомогательных нормально разомкнутых (НО) контактов:4(НО/НЗ);
Количество вспомогательных нормально замкнутых (НЗ) контактов:4(НЗ/НО.
