Разъединители РЕ19 EKF - предназначены для пропускания номинальных токов, включени и отключения без нагрузки электрических цепей номинальныи напряжением до 1000В переменного тока 50 и 60Гц в устройствах распределения электрической энергии.

Выключатели разъединители серии ВР32И предназначены для неавтоматической коммутации цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц. Используются для установки в низковольтные комплектные устройства, такие, как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые.
Двойной видимый разрыв цепи, съемная рукоятка, цветовая индикация положения «Включено» позволяют повысить безопасность обслуживания электроустановки техническим персоналом.
-Возможность присоединения медных и алюминиевых токопроводящих жил, а также медных и алюминиевых шин.
Рекомендации
-В качестве основы для построения НКУ с использованием выключателей разъединителей серии ВР32И рекомендуются корпуса металлические
ЩМП, панели ЩО, корпуса ВРУ, КСРМ и ШРС производства IEK.
В качестве аппаратов защиты при сборке НКУ рекомендуется применять предохранители серии ППНИ или автоматические выключатели серии ВА88 IEK.
3 полюса
одно направление
Условный тепловой ток на открытом воздухе Ith, 100, 250, 400 А
Номинальное рабочее напряжение, 690 В
Наличие дугогасительных камер
Рукоятка ручного привода съемная боковая смещенная
Расположение плоскости присоединения внешних зажимов контактных выводов - перпендикулярно плоскости монтажа
Сечения токопроводящих жил, пригодных для присоединения, 10…50 мм2, 70…150 мм2,120…3×120 мм2 соответственно.

Артикулы и изделия:
ВР32И на 1 направление
SRK01-100-100 Выключатель-разъединитель ВР32И-31А30220 100А IEK
SRK01-100-250 Выключатель-разъединитель ВР32И-35А30220 250А IEK
SRK01-100-400 Выключатель-разъединитель ВР32И-37А30220 400А ИЭК
SRK01-100-630 Выключатель-разъединитель ВР32И-39A30220 630А IEK
SRK01-111-100 Выключатель-разъединитель ВР32И-31В31250 100А IEK
SRK21-111-250 Выключатель-разъединитель ВР32И-35В31250 250А IEK
SRK31-111-400 Выключатель-разъединитель ВР32И-37В31250 400А IEK
SRK41-111-630 Выключатель-разъединитель ВР32И-39В31250 630А IEK
ВР32И на 2 направления
SRK01-200-100 Выключатель-разъединитель ВР32И-31А70220 100А IEK
SRK01-200-250 Выключатель-разъединитель ВР32И-35А70220 250А IEK
SRK01-200-400 Выключатель-разъединитель ВР32И-37А70220 400А IEK
SRK01-200-630 Выключатель-разъединитель ВР32И-39A70220 630А IEK
SRK01-211-100 Выключатель-разъединитель ВР32И-31В71250 100А IEK
SRK21-211-250 Выключатель-разъединитель ВР32И-35В71250 250А IEK
SRK31-211-400 Выключатель-разъединитель ВР32И-37В71250 400А IEK
SRK41-211-630 Выключатель-разъединитель ВР32И-39B71250 630А IEK

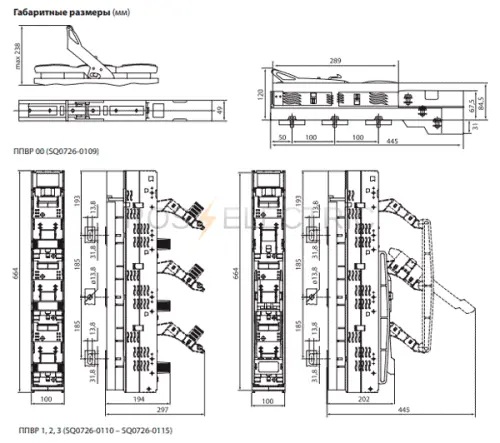

Выключатели-разъединители с функцией защиты ПВР ТДМ - предназначены для включения/отключения нагрузок (с видимым разрывом), а также для защиты 3-х фазных электрических цепей переменного тока до 660 В и постоянного тока до 440 В от коротких замыканий и перегрузок.
Максимальное номинальное напряжение Ue: 690В
Номинальный ток: 250А.
Трехполюсный.
Габарит плавких вставок: 1.
Установка: на монтажную плату.
Степень защиты: IP30.

Для установки на выключатели-разъеденители серии NF2 Chint.

Модульные выключатели-разъединители серии NF2 Chint - предназначены для применения в сетях 50 Гц, напряжением до 690В переменного тока, при номинальных токах до 125 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:135x200x124,5;
Номинальный ток, А:80;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:1.5;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Стандартная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:В пластиковом коробе.

Модульные выключатели-разъединители серии NF2 Chint - предназначены для применения в сетях 50 Гц, напряжением до 690В переменного тока, при номинальных токах до 125 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:135x200x124,5;
Номинальный ток, А:63;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:1.5;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Стандартная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:В пластиковом коробе.

Модульные выключатели-разъединители серии NF2 Chint - предназначены для применения в сетях 50 Гц, напряжением до 690В переменного тока, при номинальных токах до 125 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:69,1x122x82,5;
Номинальный ток, А:100;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:2.75;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Стандартная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Красный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:На дверном замке.

Перекидные разъединители серии NH40S предназначены для применения вМаксимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:4;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:580x450x990-1155;
Номинальный ток, А:2000;
Номинальное напряжение изоляции, В:800;
Номинальная коммутируемая мощность, кВт:450;
Электрическая прочность изоляции, В:6200;
Тип/количество направлений:2;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Выносная;
Механическая износостойкость, циклов:2500;
Электрическая износостойкость, циклов:200;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная удлиненная;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:12;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:Стационарный.

Выключатели-разъединители серии NH40 Chint - предназначены для применения в сетях 50/60 Гц, напряжением до 690 В переменного тока и до 440 В постоянного тока. При условных тепловых токах до 3150 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:140x135x355-460;
Номинальный ток, А:125;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:10;
Номинальная коммутируемая мощность, кВт:63;
Электрическая прочность изоляции, В:6200;
Количество вспомогательных переключающих контактов:0;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Выносная;
Механическая износостойкость, циклов:12000;
Электрическая износостойкость, циклов:1000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная удлиненная;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:6;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Способ монтажа:Стационарный.

Выключатели-разъединители ВР32 ТДМ - предназначены для включения, пропускания и отключения переменного тока номинальным напряжением 660В номинальной частоты 50 и 60 Гц и постоянного тока номинальным напряжением до 440В в устройствах распределения электрической энергии.
Степень защиты: IP00.
Номинальный ток: 100 А.
Несъемная боковая рукоятка.
Без дугогасительных камер.
3 полюсный на 1 направление.

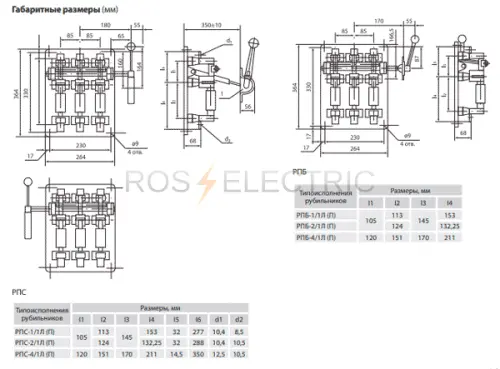

Разъединители-предохранители серии РП ИЭК предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей с номинальным током до 400 А и номинальным напряжением до 400 В переменного тока в распределительных устройствах.
Разъединители-предохранители серии РП соответствуют требованиям ГОСТ Р 50030.3.
Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления и т.п
Номинальное рабочее напряжение Ue, В 400
Номинальное напряжение изоляции (Ui ), В 660
Номинальный рабочий ток Ie, АС-20 В, А 100, 250, 400, 630
Номинальная включающая и отключающая способность при напряжении U=1,05хUe; I=1,5; cosх=0,95, циклы В-О 10
Номинальный условный ток короткого замыкания (Icc):
РПС-1/П(Л), РПБ-1/П(Л) 20кА
РПС-2/П(Л), РПБ-2/П(Л) 20кА
РПС-4/П(Л), РПБ-4/П(Л) 30кА
РПС-6/П(Л), РПБ-6/П(Л) 32кА
Тип (габарит) плавкой вставки:
РПС-1/П(Л), РПБ-1/П(Л) ППНИ-33 габарит 0
РПС-2/П(Л), РПБ-2/П(Л) 20кА ППНИ-35 габарит 1
РПС-4/П(Л), РПБ-4/П(Л) 30кА ППНИ-37 габарит 2
РПС-6/П(Л), РПБ-6/П(Л) 32кА ППНИ-39 габарит 3
Механическая износостойкость, циклы В-О 2500
Степень защиты по ГОСТ 14254 IP00
Артикулы и изделия:
RP-1-1-100 Разъединитель РПБ-1 100А П IEK
RP-1-2-100 Разъединитель РПС-1 100А П IEK
RP-2-1-250 Разъединитель РПБ-2 250А П IEK
RP-2-2-250 Разъединитель РПС-2 250А П IEK
RP-4-1-400 Разъединитель РПБ-4 400А П IEK
RP-4-2-400 Разъединитель РПС-4 400А П IEK

Модульные выключатели-разъединители серии NF2 Chint - предназначены для применения в сетях 50 Гц, напряжением до 690В переменного тока, при номинальных токах до 125 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Максимальное номинальное рабочее напряжение переменного тока, В:690;
Количество полюсов:3;
Категория загрязнения среды:3;
Номинальный ток, А:25;
Номинальное напряжение изоляции, В:800;
Номинальный кратковременно выдерживаемый ток, кА:1.26;
Тип/количество направлений:1;
Степень защиты (IP), передняя сторона:IP20;
Тип рукоятки:Выносная;
Механическая износостойкость, циклов:100000;
Электрическая износостойкость, циклов:2000;
Конструкция прибора:Комплектное устройство в корпусе;
Цвет управляющего элемента:Черный;
Тип элемента управления:Рукоятка поворотная короткая;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное импульсное выдерживаемое напряжение, кВ:8;
Номинальное напряжение, В:400...690;
Высота над уровнем моря до, м:2000;
Способ монтажа:На дверном замке.

Выключатели-разъединители ВР32 ТДМ - предназначены для включения, пропускания и отключения переменного тока номинальным напряжением 660В номинальной частоты 50 и 60 Гц и постоянного тока номинальным напряжением до 440В в устройствах распределения электрической энергии.
Степень защиты: IP00.
Номинальный ток: 100 А.
3 полюсный на 1 направление.
С дугогасительными камерами.
Съемная боковая смещенная рукоятка.

Рубильники в корпусе ВНК ТДМ - предназначены для неавтоматической коммутации силовых электрических цепей номинальным напряжением до 660 В переменного тока и 440 В постоянного тока в устройствах распределения электрической энергии.
Номинальное напряжение: 630А.
Количество полюсов: 3.
На 1 направление.
С дугогасительными камерами.
С установленной фронтальной ручкой и переходником 185 мм.
Прозрачная крышка.

Выключатели-разъединители ВР32 ТДМ - предназначены для включения, пропускания и отключения переменного тока номинальным напряжением 660В номинальной частоты 50 и 60 Гц и постоянного тока номинальным напряжением до 440В в устройствах распределения электрической энергии.
Степень защиты: IP00.
Номинальный ток: 100 А.
3 полюсный на 2 направления.
С дугогасительными камерами.
Несъемная передняя смещенная рукоятка.

Разъединители серии РП(П,С) EKF - предназначены для пропускания номинальных токов, включени и отключения без нагрузки электрических цепей номинальныи напряжением до 500В переменного тока 50Гц в устройствах распределения электрической энергии.

Откидные выключатели-разъединители серии NHR17 предназначены для применения в сетях 50/60 Гц, напряжением до 690 В переменного тока, при номинальных токах до 630 А. Применяются для нечастых включений и отключений, защиты цепи и изоляции источника электроснабжения.
Количество полюсов:3 Подходит для плавких вставок предохранителя:NH3;
Номинальный ток, А:630;
Номинальное напряжение изоляции, В:800;
Способ коммуникации:Трехфазное;
Степень защиты (IP), передняя сторона:IP20;
Тип элемента управления:Ручка крышки.

Откидные выключатели-разъединители серии NHR17 предназначены для применения в сетях 50/60 Гц, напряжением до 690 В переменного тока, при номинальных токах до 630 А. Применяются для нечастых включений и отключений, защиты цепи и изоляции источника электроснабжения.
Количество полюсов:3 Подходит для плавких вставок предохранителя:NH00;
Номинальный ток, А:40;
Номинальное напряжение изоляции, В:800;
Способ коммуникации:Трехфазное;
Степень защиты (IP), передняя сторона:IP20;
Тип элемента управления:Ручка крышки.

Откидные выключатели-разъединители серии NHR17 предназначены для применения в сетях 50/60 Гц, напряжением до 690 В переменного тока, при номинальных токах до 630 А. Применяются для нечастых включений и отключений, защиты цепи и изоляции источника электроснабжения.
Количество полюсов:3 Подходит для плавких вставок предохранителя:NH00;
Номинальный ток, А:32;
Номинальное напряжение изоляции, В:800;
Способ коммуникации:Трехфазное;
Степень защиты (IP), передняя сторона:IP20;
Тип элемента управления:Ручка крышки.

Выключатели горизонтального типа FSH DKC – предназначены для использования в качестве вводных или распределительных выключателей нагрузки, а в выключенном состоянии – выполняют изолирующую функцию.
Для контроля состояния предохранителей с двойной индикацией в аппаратах предусмотрены прозрачные окна. В случае предохранителей без фронтальной индикации имеются отверстия для измерительных щупов – для проверки состояния предохранителей. Выключатели "YON" типа FSH испытаны для категории применения AC-23B и рассчитаны для нечастых коммутаций индуктивной нагрузки.
