Автомобильный соединитель предназначен для быстро ремонта проводки. Благодаря клеммникам зажимного типа обеспечивается надежный контакт.

Автомобильный соединитель предназначен для быстро ремонта проводки. Благодаря клеммникам зажимного типа обеспечивается надежный контакт.

Авт. соединитель DJ7042-6.3-11 DJ7042-6.3-11

Щелочные элементы питания цилиндрические LR6 (alkaline battery) предназначены для автономного питания бытовых и профессиональных приборов.
Применяются для питания: токовых клещей, мультиметров, магнитофонов, радиоуправляемых игружек, фонарей, пультов, настенных часов.
Рабочая температура: от -30 до +60 С.
Номинальное напряжение:1.5 В.
Типоразмер: АА (14,5х50,5 мм ) пальчиковая.
Артикулы и изделия:
SQ1702-0006 Элементы питания LR03 AAA Alkaline 1,5V BP-4
SQ1702-0004 Элемент питания LR03 AAA Alkaline 1,5V PAK-8
SQ1702-0010 Элемент питания LR03 AAA Alkaline 1,5V PAK-96
SQ1702-0033 Элемент питания LR03 AAA Alkaline 1,5V BOX-24
SQ1702-0003 Элементы питания LR6 AA Alkaline 1,5V BP-4
SQ1702-0009 Элемент питания LR6 AA Alkaline 1,5V PAK-8
SQ1702-0005 Элемент питания LR6 AA Alkaline 1,5V PAK-96
SQ1702-0035 Элемент питания LR6 AA Alkaline 1,5V BOX-24
SQ1702-0011 Элемент питания LR14 C Alkaline 1,5V BP-2
SQ1702-0012 Элемент питания LR20 D Alkaline 1,5V BP-2
SQ1702-0013 Элемент питания 6LR61 "Крона" 9V BP-1

Аккумуляторная батарейка Li-ion RUICHI 18650, 3.7В, 800 мАч, 18x65 мм – это источник постоянного тока, который предназначен для накопления и хранения энергии. Подавляющее число типов аккумуляторных батарей основано на циклическом преобразовании химической энергии в электрическую, это позволяет многократно заряжать и разряжать батарею. Используется для аудио- и видеотехники, устройств на батарейках. Аккумуляторные батарейки являются прекрасной альтернативой классическим незаряжаемым батарейкам.

Аккумуляторы никель-метеллогидридные цилиндрические (Ni-MH) предназначены для автономного питания бытовых и профессиональных приборов.
Применяются для питания: токовых клещей, мультиметров, магнитофонов, радиоуправляемых игружек, фонарей, пультов, настенных часов.
Рабочая температура: от -60 до +55 С.
Номинальное напряжение:1.2 В.
Емкость аккумулятора: 1000 mAh
Типоразмер: ААА (10,5х44,5 мм ) мизинчиковый.
Артикулы и изделия:
SQ1702-0066 Аккумулятор AA-800 mAh Ni-MH BP-2
SQ1702-0067 Аккумулятор AA-1000 mAh Ni-MH BP-2
SQ1702-0068 Аккумулятор AA-1500 mAh Ni-MH BP-2
SQ1702-0070 Аккумулятор AA-2300 mAh Ni-MH BP-2
SQ1702-0071 Аккумулятор AA-2500 mAh Ni-MH BP-2
SQ1702-0072 Аккумулятор AA-2700 mAh Ni-MH BP-2
SQ1702-0075 Аккумулятор AAA-1000 mAh Ni-MH BP-2
SQ1702-0076 Аккумулятор AAA-1100 mAh Ni-MH BP-2
SQ1702-0073 Аккумулятор AAA-600 mAh Ni-MH BP-2
SQ1702-0074 Аккумулятор AAA-800 mAh Ni-MH BP-2

Автомобильный соединитель предназначен для быстро ремонта проводки. Благодаря клеммникам зажимного типа обеспечивается надежный контакт.

Предназначены для установки в различные устройства в качестве источника питания.

Автомобильный соединитель предназначен для быстро ремонта проводки. Благодаря клеммникам зажимного типа обеспечивается надежный контакт.

Авт. соединитель Demeanor motor harness, 15 см Demeanor motor harness 15cm

Автомобильный соединитель предназначен для быстро ремонта проводки. Благодаря клеммникам зажимного типа обеспечивается надежный контакт.

Автомобильный соединитель предназначен для быстро ремонта проводки. Благодаря клеммникам зажимного типа обеспечивается надежный контакт.

Автомобильный соединитель предназначен для быстро ремонта проводки. Благодаря клеммникам зажимного типа обеспечивается надежный контакт.

Авт. соединитель DJ7141-6.3-21 DJ7141-6.3-21

Авт. соединитель DJ7121-6.3-21 DJ7121-6.3-21

Аккумуляторы никель-метеллогидридные цилиндрические (Ni-MH) предназначены для автономного питания бытовых и профессиональных приборов.
Применяются для питания: токовых клещей, мультиметров, магнитофонов, радиоуправляемых игружек, фонарей, пультов, настенных часов.
Рабочая температура: от -60 до +55 С.
Номинальное напряжение:1.2 В.
Емкость аккумулятора: 800 mAh
Типоразмер: АА (14,5х50,5 мм ) пальчиковый.
Артикулы и изделия:
SQ1702-0066 Аккумулятор AA-800 mAh Ni-MH BP-2
SQ1702-0067 Аккумулятор AA-1000 mAh Ni-MH BP-2
SQ1702-0068 Аккумулятор AA-1500 mAh Ni-MH BP-2
SQ1702-0070 Аккумулятор AA-2300 mAh Ni-MH BP-2
SQ1702-0071 Аккумулятор AA-2500 mAh Ni-MH BP-2
SQ1702-0072 Аккумулятор AA-2700 mAh Ni-MH BP-2
SQ1702-0075 Аккумулятор AAA-1000 mAh Ni-MH BP-2
SQ1702-0076 Аккумулятор AAA-1100 mAh Ni-MH BP-2
SQ1702-0073 Аккумулятор AAA-600 mAh Ni-MH BP-2
SQ1702-0074 Аккумулятор AAA-800 mAh Ni-MH BP-2

Предназначены для установки в различные устройства в качестве источника питания.

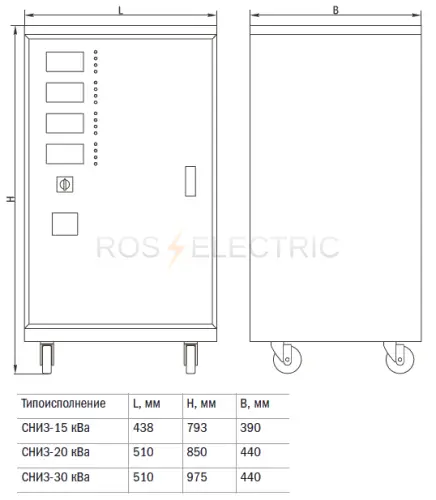

Стабилизаторы напряжения СНИ1 (однофазные), СНИ3 (трехфазные) IEK предназначены для поддержания стабильного однофазного/трехфазного напряжения питания нагрузок бытового и промышленного назначения 220 В/3×220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности. Применяются для стабилизации напряжения при работе с высокочувствительной техникой на промышленных объектах, в медицинских организациях, телекоммуникационных компаниях, в малоэтажном жилищном строительстве, в жилищно коммунальном хозяйстве. Позволяют продлить срок эксплуатации систем освещения, компьютерного оборудования.
Высокая точность поддержания выходного напряжения в рабочем диапазоне входного напряжения –220 В ± 3%.
-Широкий диапазон рабочего входного напряжения:
для СНИ1 – 160÷250 В;
для СНИ3: 160÷250 В – фазное, 280÷430 В – линейное.
-Высокий КПД≥90%.
-Наличие четырех видов защит: от сверхтоков (перегрузки или короткого замыкания), от повышенного и пониженного выходного напряжения, от перегрева обмотки автотрансформатора.
-Стабилизатор не вносит искажений в синусоидальную форму выходного напряжения.
-Современное схемотехническое решение.
-Использование высококачественных защитных и коммутационных аппаратов IEK – авто матических выключателей серии ВА47 29, ВА47 100 и контакторов КМИ.
-Встроенные в корпус эргономичные ручки у малых габаритов стабилизаторов и колеса для перемещения у больших габаритов.
-Наличие в стандартной комплектации запасных частей предохранителей и токосъемных щеток автотрансформатора.
Выходная номинальная мощность Рном
при входном напряжении 220 В, кВА
-для СНИ1 -0,5; 1; 1,5;2; 3; 5;7; 10; 15
-для СНИ3 -3; 6; 7,5; 15; 20; 30
Диапазон рабочего входного напряжения Uвх, В
-для СНИ1 -160÷250
-для СНИ3 -фазное: 160÷250,линейное: 280÷430
Выходное напряжение Uвых, В
-для СНИ1 -220
-для СНИ3 -фазное: 220, линейное: 380
Точность поддержания выходного напряжения
в рабочем диапазоне входного напряжения, % ± 3
Предельный диапазон входного напряжения, В
-для СНИ1 -135÷275
-для СНИ3 -фазное: 135÷275, линейное: 235÷475
Напряжение срабатывания защиты от повышенного
выходного напряжения Uмакс, В, для СНИ1 - 246, для СНИ3 - 246 (по каждому из фазных напряжений)
Напряжение срабатывания защиты от пониженного
выходного напряжения Uмин, В , для СНИ1 -184, для СНИ3 - 184 (по каждому из фазных напряжений)
Срабатывание термозащиты при повышении температуры трансформатора, °С 105
Задержка включения выходного напряжения
стандартная 5 сек
длительная 5 мин
Эффективность (КПД), % ≥ 90
Время реакции, с < 1 (при изменении входного напряжения на ±10%)
Диапазон рабочих температур, °С -5÷+ 40
Климатическое исполнение и категория размещения по ГОСТ - УХЛ4
Принцип действия
Стабилизаторы СНИ относятся к электромеханическому типу стабилизаторов, обеспечивающих плавное регулирование выходного напряжения с высокой точностью его поддержания. После включения стабилизатора модуль управления анализирует величины входного и выходного напряжений и подает сигнал управления на электродвигатель, который перемещает токосъемную щетку по обмотке автотрансформатора. При этом
происходит плавное увеличение или уменьшение выходного напряжения до номинального значения 220 В.
Методика подбора стабилизатора напряжения СНИ*
При выборе стабилизатора напряжения (далее по тексту-стабилизатор) необходимо определить:
а) суммарную мощность подключаемой нагрузки с учетом пусковых токов устройств с электродвигателями (холодильники,насосы, кондиционеры)
Для определения суммарной мощности подключаемых устройств необходимо просуммировать максимальные мощности отдельных устройств. Мощность указывается в паспорте или инструкции по эксплуатации. Иногда мощность потребителя указывается в информации, расположенной на задней стенке прибора. Обычно в паспортах указывают номинальную мощность устройства, т.е. мощность в установившемся режиме работы. Однако устройства с электродвигателями при запуске потребляют большую мощность. Например, маломощная бытовая техника (холодильники, кондиционеры), работающая на основе электродвигателей, имеет пусковые мощности, превышающие номинальные в среднем в 2–3 раза, а среднемощные устройства с электродвигателями (насосы, станки и др.) – в 4–7 раз.
Поэтому при расчетах необходимо учитывать данное обстоятельство. Значение пусковой мощности должно быть указано в паспорте на оборудование. Если таких данных нет, то примерно рассчитать пусковую мощность можно по формуле:
ПУСКОВАЯ МОЩНОСТЬ = НОМИНАЛЬНАЯ МОЩНОСТЬ × 4.
При расчете суммарной мощности нагрузки необходимо различать полную и активную мощности устройств. Полная мощность указывается в ВА (Вольт ампер), активная – в Вт (Ватт). Полная мощность в ВА и активная мощность в Вт связаны между собой коэффициентом cosφ. Данный коэффициент указывается в пас порте на конкретное изделие. ПОЛНАЯ МОЩНОСТЬ = АКТИВНАЯ МОЩНОСТЬ / cosφ.
Для таких устройств, как лампы накаливания, утюги, электропечи, коэффициент cosφ = 1,0; у некоторых устройств, таких, как электродвигатели, cosφ = 0,6. Если коэффициент cosφ неизвестен, то для приблизительного расчета можно принять
cosφ = 0,75;
б) минимальное возможное фактическое напряжение в сети. Минимальное напряжение в сети замеряется в момент пиковых нагрузок на сеть. В случае если напряжение в сети выходит за пределы 220 В±22 В (допустимое предельное отклонение напряжения в сети), установленные ГОСТ, рекомендуется применение стабилизатора напряжения.
После получения значений суммарной мощности подключаемой нагрузки и минимального напряжения в сети можно переходить к выбору стабилизатора напряжения.
ВНИМАНИЕ!
1. Номинальная мощность стабилизатора СНИ соответствует входному напряжению 220 В. При снижении входного напряжения выходная мощность снижается.
2. Необходимо избегать длительной работы стабилизатора при напряжении Uвх меньше 160 В, т.к. в этом случае воз мож на перегрузка стабилизатора по току. При возникновении перегрузки по току произойдет срабатывание защиты и отключение стабилизатора.
3. Не допускается превышать длительность допустимых перегрузок.
Принимая во внимание вышеуказанные замечания, получаем:
МОЩНОСТЬ стабилизатора напряжения = СУММАРНАЯ МОЩНОСТЬ подключаемой НАГРУЗКИ × К,
где СУММАРНАЯ МОЩНОСТЬ выражена в ВА;
К – коэффициент запаса по мощности, учитывающий падение напряжения в сети.
По полученному расчетному значению мощности произво дится выбор стабилизатора из ассортимента стабилизаторов напряжения IEK. Мощность стабилизатора округляется в большую от расчетного значения сторону.
При выборе стабилизатора рекомендуется предусмотреть 20-30% ный запас по мощности. Этим обеспечивается облегченный режим работы стабилизатора и продлевается срок его службы.

Предназначены для установки в различные устройства в качестве источника питания.

Часовые элементы питания, 10 батареек на блистере.
