Стабилизаторы напряжения однофазные симисторные настенные и переносные серии Prime ИЭК - предназначены для поддержания стабильного однофазного напряжения питания нагрузок бытового и промышленного назначения 220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности.
Выходная мощность при входном напряжении 220 В, кВА 0,5; 1; 1,5; 2; 3; 5; 8; 10
Диапазон рабочего входного напряжения, В 90-270
Выходное напряжение, В 220
Точность поддержания выходного напряжения в диапазоне входного напряжения от 140 до 250 В, % 4
Точность поддержания выходного напряжения в диапазоне входного напряжения от 90 до 140 В и от 250 до 270 В, % 7
Напряжение срабатывания защиты от повышенного выходного напряжения Uмакс, В 243±4
Напряжение срабатывания защиты от пониженного выходного напряжения Uмин, В 188±4
Срабатывание термозащиты при повышении температуры трансформатора, °С 120±5
Функция байпас да
Задержка включения выходного напряжения, с
короткая 5±2
длительная (при нажатой кнопке «Задержка Uвых») 255±2
Эффективность (кпд), % ≥97
Время реакции, мс <50
Прочность изоляции, В 1500
Сопротивление изоляции, MОм ≥2
Диапазон рабочих температур, °С 0¸+40
Степень защиты IP20

Стабилизаторы напряжения SRW RUCELF - предназначены для поддержания стабильного напряжения для питания различных приборов.
Тип стабилизации: релейный.
Диапазон стабилизации: 140-260 В
Рабочий диапазон: 140-265 В
Точность стабилизации: ±6%
Мощность: 12 кВА
Габаритные размеры: 535х405х270 мм

Быстрое зарядное устройство Camelion BC-1046 предназначено для зарядки 1-4 шт аккумуляторов АА/ААА. Индивидуальные каналы заряда. Дисплей с отображением уровня заряда. Ток заряда 1,0 А на боковых слотах, 0,5 А на серединных слотах.  Питание от кабеля USB (входит в комплект). Защита от короткого замыкания, неправильной установки, перегрева, перезаряда. Срок службы 5 лет. Гарантийный период 1 год.

Дисковые щелочные батарейки Ergolux предназначены для широкого спектра устройств (наручные часы, лазерные указки, игрушки, фонари).

Батарейка Ergolux AG13-BP10, напряжение 1,5В, емкость 138мА*ч, кол-во в упаковке 10 шт., использовать при температуре от -18 до +55 °C, хранить при температуре от + 15 до + 25 °C. Срок хранения 5 лет.

Улучшенные щелочные батарейки для устройств  с высоким и импульсным  энергопотреблением. Максимально широкий спектр применения.

Батарейка Camelion LR6-BP2UT, напряжение 1,5В, емкость 2700мА*ч, кол-во в упаковке 2 шт., размер упаковки 84x114x11 мм, использовать при температуре от -18 до + 55 °C, хранить в сухом помещении при температуре от +15 до +25°C. Срок хранения 10 лет. Улучшенные щелочные батарейки. Проявляют повышенную работоспобность в устройствах с импульсным энергопотреблением.

Стабилизаторы напряжения SRV RUCELF - предназначены для поддержания стабильного напряжения для питания различных приборов.
Тип стабилизации: релейный.
Диапазон стабилизации: 140-260 В
Рабочий диапазон: 140-265 В
Точность стабилизации: ±6%
Мощность: 20 кВА
Габаритные размеры: 450х430х710 мм

Стабилизаторы напряжения СтАР RUCELF - предназначены для поддержания стабильного напряжения для питания различных приборов.
Тип стабилизации: релейный.
Диапазон стабилизации: 140-260 В
Рабочий диапазон: 140-265 В
Точность стабилизации: ±6%
Мощность: 10 кВА
Габаритные размеры: 460х270х300 мм

Стабилизаторы напряжения СНР предназначены для поддержания стабильного напряжения питания нагрузок бытового и промышленного назначения 220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности. Стабилизаторы напряжения электронного типа применяются для стабилизации напряжения питания и защиты бытовой и промышленной техники, торгового оборудования, аппаратуры связи, а также в системах комплексного питания промышленного оборудования, коттеджей, квартир и офисов.
-Точное соответствие номинальной мощности за счет.
-Шесть степеней защиты: от перегрузки, от короткого замыкания, от перегрева, от опасного повышенного напряжения, от опасного пониженного напряжения, от импульсных перенапряжений.
-Высокий КПД >95%.
-Расширенный диапазон входного напряжения-140÷270 В.
-Высокая скорость срабатывания – менее 20 мс.
-Сохранение рабочего состояния при кратко времен ных перегрузках до 120%.
-Использование высококачественных защитных аппаратов торговой марки IEK-ВА47 29.
-Наличие режима «байпас» для обхода режима стабилизации (для моделей свыше 3 кВА).
-Отсутствие искажения синусоиды.
Выходная мощность при входном напряжении 220 В, кВА 0,5; 1; 1,5; 2; 3; 5; 8; 10
Диапазон рабочего входного напряжения, В 140÷270
Выходное напряжение, В 220
Количество ступеней регулирования 7
Точность поддержания выходного напряжения в рабочем диапазоне входного напряжения, % 8
Напряжение срабатывания защиты от повышенного выходного напряжения, В 243±4
Напряжение срабатывания защиты от пониженного выходного напряжения, В 188±4
Срабатывание термозащиты при повышении температуры трансформатора, °С 120
Задержка включения выходного напряжения, с короткая 5 длительная (при нажатой кнопке «Задержка Uвых») 255
Эффективность (кпд), % ≥95
Время реакции, мс ≤20
Прочность изоляции, В 1500
Сопротивление изоляции, MОм ≥2
Диапазон рабочих температур, °С 0÷+40
Степень защиты IP20

Автомобильный соединитель предназначен для быстро ремонта проводки. Благодаря клеммникам зажимного типа обеспечивается надежный контакт.

Герметизированный свинцово-кислотный аккумулятор изготовлен по самым современным технологиям и позволяет добиться высочайших характеристик с минимальной долей саморазряда и высокой степенью КПД. Изготовлен по технологии AGM и благодаря высокой степени рекомбинации (более 99 %), не требует обновления воды в течение всего срока службы.Данный аккумулятор изготовлен в специальном пластмассовом герметичном корпусе, отвечающем всем требованиям пожаро- и взрывобезопастности, за счет этого эксплуатация батареи возможна даже в закрытых помещениях без специальной вентиляции. Кроме того, его монолитная конструкция обеспечит безопасное использование как в вертикальном, так и в горизонтальном положении, исключая возможности утечек электролита. АКБ не требует специального обслуживания в течение всего срока службы, а также может использоваться как в режиме постоянной подзарядки, так и в циклическом (разряд-заряд) режиме.Высокое качество и надежность обеспечиваются за счет использования современных материалов и передовых компонентов, а также за счет высокого качества сборки. Эти и другие особенности позволяют добиваться  высокого уровня энергосбережения, а также повысить способность батареи к восстановлению после глубокого разряда. Пластины аккумулятора сделаны из специально подобранного материала, что замедляет их разрушение в процессе эксплуатации и продлевает срок службы АКБ. Характеристики:Напряжение: 12 ВЕмкость: 12 А/чТип вывода: Т2Вес: 3,45 кгРазмеры: 151х98х101 мм

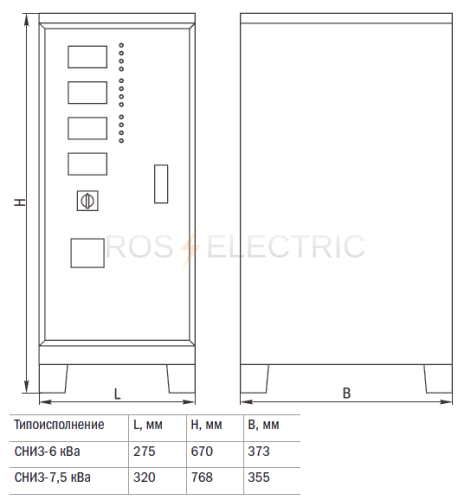

Стабилизаторы напряжения СНИ1 (однофазные), СНИ3 (трехфазные) IEK предназначены для поддержания стабильного однофазного/трехфазного напряжения питания нагрузок бытового и промышленного назначения 220 В/3×220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности. Применяются для стабилизации напряжения при работе с высокочувствительной техникой на промышленных объектах, в медицинских организациях, телекоммуникационных компаниях, в малоэтажном жилищном строительстве, в жилищно коммунальном хозяйстве. Позволяют продлить срок эксплуатации систем освещения, компьютерного оборудования.
Высокая точность поддержания выходного напряжения в рабочем диапазоне входного напряжения –220 В ± 3%.
-Широкий диапазон рабочего входного напряжения:
для СНИ1 – 160÷250 В;
для СНИ3: 160÷250 В – фазное, 280÷430 В – линейное.
-Высокий КПД≥90%.
-Наличие четырех видов защит: от сверхтоков (перегрузки или короткого замыкания), от повышенного и пониженного выходного напряжения, от перегрева обмотки автотрансформатора.
-Стабилизатор не вносит искажений в синусоидальную форму выходного напряжения.
-Современное схемотехническое решение.
-Использование высококачественных защитных и коммутационных аппаратов IEK – авто матических выключателей серии ВА47 29, ВА47 100 и контакторов КМИ.
-Встроенные в корпус эргономичные ручки у малых габаритов стабилизаторов и колеса для перемещения у больших габаритов.
-Наличие в стандартной комплектации запасных частей предохранителей и токосъемных щеток автотрансформатора.
Выходная номинальная мощность Рном
при входном напряжении 220 В, кВА
-для СНИ1 -0,5; 1; 1,5;2; 3; 5;7; 10; 15
-для СНИ3 -3; 6; 7,5; 15; 20; 30
Диапазон рабочего входного напряжения Uвх, В
-для СНИ1 -160÷250
-для СНИ3 -фазное: 160÷250,линейное: 280÷430
Выходное напряжение Uвых, В
-для СНИ1 -220
-для СНИ3 -фазное: 220, линейное: 380
Точность поддержания выходного напряжения
в рабочем диапазоне входного напряжения, % ± 3
Предельный диапазон входного напряжения, В
-для СНИ1 -135÷275
-для СНИ3 -фазное: 135÷275, линейное: 235÷475
Напряжение срабатывания защиты от повышенного
выходного напряжения Uмакс, В, для СНИ1 - 246, для СНИ3 - 246 (по каждому из фазных напряжений)
Напряжение срабатывания защиты от пониженного
выходного напряжения Uмин, В , для СНИ1 -184, для СНИ3 - 184 (по каждому из фазных напряжений)
Срабатывание термозащиты при повышении температуры трансформатора, °С 105
Задержка включения выходного напряжения
стандартная 5 сек
длительная 5 мин
Эффективность (КПД), % ≥ 90
Время реакции, с < 1 (при изменении входного напряжения на ±10%)
Диапазон рабочих температур, °С -5÷+ 40
Климатическое исполнение и категория размещения по ГОСТ - УХЛ4
Принцип действия
Стабилизаторы СНИ относятся к электромеханическому типу стабилизаторов, обеспечивающих плавное регулирование выходного напряжения с высокой точностью его поддержания. После включения стабилизатора модуль управления анализирует величины входного и выходного напряжений и подает сигнал управления на электродвигатель, который перемещает токосъемную щетку по обмотке автотрансформатора. При этом
происходит плавное увеличение или уменьшение выходного напряжения до номинального значения 220 В.
Методика подбора стабилизатора напряжения СНИ*
При выборе стабилизатора напряжения (далее по тексту-стабилизатор) необходимо определить:
а) суммарную мощность подключаемой нагрузки с учетом пусковых токов устройств с электродвигателями (холодильники,насосы, кондиционеры)
Для определения суммарной мощности подключаемых устройств необходимо просуммировать максимальные мощности отдельных устройств. Мощность указывается в паспорте или инструкции по эксплуатации. Иногда мощность потребителя указывается в информации, расположенной на задней стенке прибора. Обычно в паспортах указывают номинальную мощность устройства, т.е. мощность в установившемся режиме работы. Однако устройства с электродвигателями при запуске потребляют большую мощность. Например, маломощная бытовая техника (холодильники, кондиционеры), работающая на основе электродвигателей, имеет пусковые мощности, превышающие номинальные в среднем в 2–3 раза, а среднемощные устройства с электродвигателями (насосы, станки и др.) – в 4–7 раз.
Поэтому при расчетах необходимо учитывать данное обстоятельство. Значение пусковой мощности должно быть указано в паспорте на оборудование. Если таких данных нет, то примерно рассчитать пусковую мощность можно по формуле:
ПУСКОВАЯ МОЩНОСТЬ = НОМИНАЛЬНАЯ МОЩНОСТЬ × 4.
При расчете суммарной мощности нагрузки необходимо различать полную и активную мощности устройств. Полная мощность указывается в ВА (Вольт ампер), активная – в Вт (Ватт). Полная мощность в ВА и активная мощность в Вт связаны между собой коэффициентом cosφ. Данный коэффициент указывается в пас порте на конкретное изделие. ПОЛНАЯ МОЩНОСТЬ = АКТИВНАЯ МОЩНОСТЬ / cosφ.
Для таких устройств, как лампы накаливания, утюги, электропечи, коэффициент cosφ = 1,0; у некоторых устройств, таких, как электродвигатели, cosφ = 0,6. Если коэффициент cosφ неизвестен, то для приблизительного расчета можно принять
cosφ = 0,75;
б) минимальное возможное фактическое напряжение в сети. Минимальное напряжение в сети замеряется в момент пиковых нагрузок на сеть. В случае если напряжение в сети выходит за пределы 220 В±22 В (допустимое предельное отклонение напряжения в сети), установленные ГОСТ, рекомендуется применение стабилизатора напряжения.
После получения значений суммарной мощности подключаемой нагрузки и минимального напряжения в сети можно переходить к выбору стабилизатора напряжения.
ВНИМАНИЕ!
1. Номинальная мощность стабилизатора СНИ соответствует входному напряжению 220 В. При снижении входного напряжения выходная мощность снижается.
2. Необходимо избегать длительной работы стабилизатора при напряжении Uвх меньше 160 В, т.к. в этом случае воз мож на перегрузка стабилизатора по току. При возникновении перегрузки по току произойдет срабатывание защиты и отключение стабилизатора.
3. Не допускается превышать длительность допустимых перегрузок.
Принимая во внимание вышеуказанные замечания, получаем:
МОЩНОСТЬ стабилизатора напряжения = СУММАРНАЯ МОЩНОСТЬ подключаемой НАГРУЗКИ × К,
где СУММАРНАЯ МОЩНОСТЬ выражена в ВА;
К – коэффициент запаса по мощности, учитывающий падение напряжения в сети.
По полученному расчетному значению мощности произво дится выбор стабилизатора из ассортимента стабилизаторов напряжения IEK. Мощность стабилизатора округляется в большую от расчетного значения сторону.
При выборе стабилизатора рекомендуется предусмотреть 20-30% ный запас по мощности. Этим обеспечивается облегченный режим работы стабилизатора и продлевается срок его службы.

Часовые элементы питания, 10 батареек на блистере.

Стабилизатор напряжения настенный EXTENSIVE 3кВА

Стабилизаторы напряжения SRW RUCELF - предназначены для поддержания стабильного напряжения для питания различных приборов.
Тип стабилизации: релейный.
Диапазон стабилизации: 140-260 В
Рабочий диапазон: 140-265 В
Точность стабилизации: ±6%
Мощность: 0,5 кВА
Габаритные размеры: 440х180х115 мм

Стабилизаторы напряжения СНР предназначены для поддержания стабильного напряжения питания нагрузок бытового и промышленного назначения 220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности. Стабилизаторы напряжения электронного типа применяются для стабилизации напряжения питания и защиты бытовой и промышленной техники, торгового оборудования, аппаратуры связи, а также в системах комплексного питания промышленного оборудования, коттеджей, квартир и офисов.
-Точное соответствие номинальной мощности за счет.
-Шесть степеней защиты: от перегрузки, от короткого замыкания, от перегрева, от опасного повышенного напряжения, от опасного пониженного напряжения, от импульсных перенапряжений.
-Высокий КПД >95%.
-Расширенный диапазон входного напряжения-140÷270 В.
-Высокая скорость срабатывания – менее 20 мс.
-Сохранение рабочего состояния при кратко времен ных перегрузках до 120%.
-Использование высококачественных защитных аппаратов торговой марки IEK-ВА47 29.
-Наличие режима «байпас» для обхода режима стабилизации (для моделей свыше 3 кВА).
-Отсутствие искажения синусоиды.
Выходная мощность при входном напряжении 220 В, кВА 0,5; 1; 1,5; 2; 3; 5; 8; 10
Диапазон рабочего входного напряжения, В 140÷270
Выходное напряжение, В 220
Количество ступеней регулирования 7
Точность поддержания выходного напряжения в рабочем диапазоне входного напряжения, % 8
Напряжение срабатывания защиты от повышенного выходного напряжения, В 243±4
Напряжение срабатывания защиты от пониженного выходного напряжения, В 188±4
Срабатывание термозащиты при повышении температуры трансформатора, °С 120
Задержка включения выходного напряжения, с короткая 5 длительная (при нажатой кнопке «Задержка Uвых») 255
Эффективность (кпд), % ≥95
Время реакции, мс ≤20
Прочность изоляции, В 1500
Сопротивление изоляции, MОм ≥2
Диапазон рабочих температур, °С 0÷+40
Степень защиты IP20

Стабилизаторы напряжения СНИ1 (однофазные), СНИ3 (трехфазные) IEK предназначены для поддержания стабильного однофазного/трехфазного напряжения питания нагрузок бытового и промышленного назначения 220 В/3×220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности. Применяются для стабилизации напряжения при работе с высокочувствительной техникой на промышленных объектах, в медицинских организациях, телекоммуникационных компаниях, в малоэтажном жилищном строительстве, в жилищно коммунальном хозяйстве. Позволяют продлить срок эксплуатации систем освещения, компьютерного оборудования.
Высокая точность поддержания выходного напряжения в рабочем диапазоне входного напряжения –220 В ± 3%.
-Широкий диапазон рабочего входного напряжения:
для СНИ1 – 160÷250 В;
для СНИ3: 160÷250 В – фазное, 280÷430 В – линейное.
-Высокий КПД≥90%.
-Наличие четырех видов защит: от сверхтоков (перегрузки или короткого замыкания), от повышенного и пониженного выходного напряжения, от перегрева обмотки автотрансформатора.
-Стабилизатор не вносит искажений в синусоидальную форму выходного напряжения.
-Современное схемотехническое решение.
-Использование высококачественных защитных и коммутационных аппаратов IEK – авто матических выключателей серии ВА47 29, ВА47 100 и контакторов КМИ.
-Встроенные в корпус эргономичные ручки у малых габаритов стабилизаторов и колеса для перемещения у больших габаритов.
-Наличие в стандартной комплектации запасных частей предохранителей и токосъемных щеток автотрансформатора.
Выходная номинальная мощность Рном
при входном напряжении 220 В, кВА
-для СНИ1 -0,5; 1; 1,5;2; 3; 5;7; 10; 15
-для СНИ3 -3; 6; 7,5; 15; 20; 30
Диапазон рабочего входного напряжения Uвх, В
-для СНИ1 -160÷250
-для СНИ3 -фазное: 160÷250,линейное: 280÷430
Выходное напряжение Uвых, В
-для СНИ1 -220
-для СНИ3 -фазное: 220, линейное: 380
Точность поддержания выходного напряжения
в рабочем диапазоне входного напряжения, % ± 3
Предельный диапазон входного напряжения, В
-для СНИ1 -135÷275
-для СНИ3 -фазное: 135÷275, линейное: 235÷475
Напряжение срабатывания защиты от повышенного
выходного напряжения Uмакс, В, для СНИ1 - 246, для СНИ3 - 246 (по каждому из фазных напряжений)
Напряжение срабатывания защиты от пониженного
выходного напряжения Uмин, В , для СНИ1 -184, для СНИ3 - 184 (по каждому из фазных напряжений)
Срабатывание термозащиты при повышении температуры трансформатора, °С 105
Задержка включения выходного напряжения
стандартная 5 сек
длительная 5 мин
Эффективность (КПД), % ≥ 90
Время реакции, с < 1 (при изменении входного напряжения на ±10%)
Диапазон рабочих температур, °С -5÷+ 40
Климатическое исполнение и категория размещения по ГОСТ - УХЛ4
Принцип действия
Стабилизаторы СНИ относятся к электромеханическому типу стабилизаторов, обеспечивающих плавное регулирование выходного напряжения с высокой точностью его поддержания. После включения стабилизатора модуль управления анализирует величины входного и выходного напряжений и подает сигнал управления на электродвигатель, который перемещает токосъемную щетку по обмотке автотрансформатора. При этом
происходит плавное увеличение или уменьшение выходного напряжения до номинального значения 220 В.
Методика подбора стабилизатора напряжения СНИ*
При выборе стабилизатора напряжения (далее по тексту-стабилизатор) необходимо определить:
а) суммарную мощность подключаемой нагрузки с учетом пусковых токов устройств с электродвигателями (холодильники,насосы, кондиционеры)
Для определения суммарной мощности подключаемых устройств необходимо просуммировать максимальные мощности отдельных устройств. Мощность указывается в паспорте или инструкции по эксплуатации. Иногда мощность потребителя указывается в информации, расположенной на задней стенке прибора. Обычно в паспортах указывают номинальную мощность устройства, т.е. мощность в установившемся режиме работы. Однако устройства с электродвигателями при запуске потребляют большую мощность. Например, маломощная бытовая техника (холодильники, кондиционеры), работающая на основе электродвигателей, имеет пусковые мощности, превышающие номинальные в среднем в 2–3 раза, а среднемощные устройства с электродвигателями (насосы, станки и др.) – в 4–7 раз.
Поэтому при расчетах необходимо учитывать данное обстоятельство. Значение пусковой мощности должно быть указано в паспорте на оборудование. Если таких данных нет, то примерно рассчитать пусковую мощность можно по формуле:
ПУСКОВАЯ МОЩНОСТЬ = НОМИНАЛЬНАЯ МОЩНОСТЬ × 4.
При расчете суммарной мощности нагрузки необходимо различать полную и активную мощности устройств. Полная мощность указывается в ВА (Вольт ампер), активная – в Вт (Ватт). Полная мощность в ВА и активная мощность в Вт связаны между собой коэффициентом cosφ. Данный коэффициент указывается в пас порте на конкретное изделие. ПОЛНАЯ МОЩНОСТЬ = АКТИВНАЯ МОЩНОСТЬ / cosφ.
Для таких устройств, как лампы накаливания, утюги, электропечи, коэффициент cosφ = 1,0; у некоторых устройств, таких, как электродвигатели, cosφ = 0,6. Если коэффициент cosφ неизвестен, то для приблизительного расчета можно принять
cosφ = 0,75;
б) минимальное возможное фактическое напряжение в сети. Минимальное напряжение в сети замеряется в момент пиковых нагрузок на сеть. В случае если напряжение в сети выходит за пределы 220 В±22 В (допустимое предельное отклонение напряжения в сети), установленные ГОСТ, рекомендуется применение стабилизатора напряжения.
После получения значений суммарной мощности подключаемой нагрузки и минимального напряжения в сети можно переходить к выбору стабилизатора напряжения.
ВНИМАНИЕ!
1. Номинальная мощность стабилизатора СНИ соответствует входному напряжению 220 В. При снижении входного напряжения выходная мощность снижается.
2. Необходимо избегать длительной работы стабилизатора при напряжении Uвх меньше 160 В, т.к. в этом случае воз мож на перегрузка стабилизатора по току. При возникновении перегрузки по току произойдет срабатывание защиты и отключение стабилизатора.
3. Не допускается превышать длительность допустимых перегрузок.
Принимая во внимание вышеуказанные замечания, получаем:
МОЩНОСТЬ стабилизатора напряжения = СУММАРНАЯ МОЩНОСТЬ подключаемой НАГРУЗКИ × К,
где СУММАРНАЯ МОЩНОСТЬ выражена в ВА;
К – коэффициент запаса по мощности, учитывающий падение напряжения в сети.
По полученному расчетному значению мощности произво дится выбор стабилизатора из ассортимента стабилизаторов напряжения IEK. Мощность стабилизатора округляется в большую от расчетного значения сторону.
При выборе стабилизатора рекомендуется предусмотреть 20-30% ный запас по мощности. Этим обеспечивается облегченный режим работы стабилизатора и продлевается срок его службы.

Автомобильный соединитель предназначен для быстро ремонта проводки. Благодаря клеммникам зажимного типа обеспечивается надежный контакт.

Автомобильный соединитель предназначен для быстро ремонта проводки. Благодаря клеммникам зажимного типа обеспечивается надежный контакт.

Автомобильный соединитель предназначен для быстро ремонта проводки. Благодаря клеммникам зажимного типа обеспечивается надежный контакт.

Автомобильный соединитель предназначен для быстро ремонта проводки. Благодаря клеммникам зажимного типа обеспечивается надежный контакт.
