Стабилизаторы напряжения SRW RUCELF - предназначены для поддержания стабильного напряжения для питания различных приборов.Тип стабилизации: релейный.
Диапазон стабилизации: 110-270 В
Рабочий диапазон: 95-280 В
Точность стабилизации: ±8%
Мощность: 12 кВА
Габаритные размеры:540х405х270 мм
Диапазон стабилизации: 110-270 В
Рабочий диапазон: 95-280 В
Точность стабилизации: ±8%
Мощность: 12 кВА
Габаритные размеры:540х405х270 мм
Тип устройства (изделия)
:
Релейный
Максимальная мощность
:
12000ВА
Способ монтажа (установки)
:
настенный
Количество фаз
:
1-фазный
Вес
:
22.5
26 853 руб.
Быстрый просмотр
Литиевые элементы питания миниатюрные (дисковые) - предназначены для автономного питания бытовых и профессиональных приборов.
Применяются для питания: калькуляторов, брелоков автомобильной сигнализации, электронных термометров, напольных весов, пультов дистанционного управления, портативных игр и электронных поздравительных открыток, электронных часов, датчиков, бортовых микрокомпьютеров.
Рабочая температура: от -20 до +55 С.
Номинальное напряжение: 3В.
Типоразмер: CR1220 (20х2,5 - ДхТ мм.)
Артикулы и изделия:
SQ1702-0024 Элемент питания CR1220 Lithium 3V BP-5 TDM
SQ1702-0025 Элемент питания CR1616 Lithium 3V BP-5 TDM
SQ1702-0026 Элемент питания CR1620 Lithium 3V BP-5 TDM
SQ1702-0027 Элемент питания CR2016 Lithium 3V BP-5 TDM
SQ1702-0028 Элемент питания CR2025 Lithium 3V BP-5 TDM
SQ1702-0029 Элемент питания CR2032 Lithium 3V BP-5 TDM
SQ1702-0030 Элемент питания CR2430 Lithium 3V BP-5 TDM
SQ1702-0031 Элемент питания CR2450 Lithium 3V BP-5 TDM
Применяются для питания: калькуляторов, брелоков автомобильной сигнализации, электронных термометров, напольных весов, пультов дистанционного управления, портативных игр и электронных поздравительных открыток, электронных часов, датчиков, бортовых микрокомпьютеров.
Рабочая температура: от -20 до +55 С.
Номинальное напряжение: 3В.
Типоразмер: CR1220 (20х2,5 - ДхТ мм.)
Артикулы и изделия:
SQ1702-0024 Элемент питания CR1220 Lithium 3V BP-5 TDM
SQ1702-0025 Элемент питания CR1616 Lithium 3V BP-5 TDM
SQ1702-0026 Элемент питания CR1620 Lithium 3V BP-5 TDM
SQ1702-0027 Элемент питания CR2016 Lithium 3V BP-5 TDM
SQ1702-0028 Элемент питания CR2025 Lithium 3V BP-5 TDM
SQ1702-0029 Элемент питания CR2032 Lithium 3V BP-5 TDM
SQ1702-0030 Элемент питания CR2430 Lithium 3V BP-5 TDM
SQ1702-0031 Элемент питания CR2450 Lithium 3V BP-5 TDM
Типоразмер
:
дисковые CR 3В
Производитель
:
TDM
16.94 руб.
Быстрый просмотр
Стабилизаторы напряжения электромеханического типа обеспечивают плавное регулирование выходного напряжения с высокой точностью его поддержания. Модуль управления стабилизатора анализирует величины входного и выходного напряжений и подает сигнал управления на сервопривод, который перемещает токосъемную щетку по обмотке автотрансформатора. При этом происходит плавное увеличение или уменьшение выходного напряжения до номинального значения 220 В.
Стабилизаторы напряжения электромеханического типа предназначены для поддержания стабильного напряжения питания нагрузок бытового и промышленного назначения при отклонениях сетевого напряжения в широких пределах по значению и длительности.
Применяются для стабилизации напряжения при работе с высокочувствительной техникой на промышленных объектах, в медицинских организациях, телекоммуникационных компаниях, в малоэтажном жилищном строительстве, в жилищнокоммунальном хозяйстве. Позволяют продлить срок эксплуатации систем освещения, компьютерного оборудования и др.
-Плавное регулирование выходного напряжения.
-Повышенная точность стабилизации выходного напряжения – 220±3%.
-Современное схемотехническое решение.
-Шесть степеней защиты: от перегрузки, от короткого
замыкания, от перегрева, от опасного повышенного напряжения, от опасного пониженного напряжения, от импульсных перенапряжений.
-Высокий КПД.
-Не вносит искажений в синусоидальную форму выходного напряжения.
-Хорошая устойчивость к кратковременным перегрузкам.
-Самый широкий ассортиментный ряд: от 0,5 до 150 кВА.
Стабилизаторы напряжения электромеханического типа предназначены для поддержания стабильного напряжения питания нагрузок бытового и промышленного назначения при отклонениях сетевого напряжения в широких пределах по значению и длительности.
Применяются для стабилизации напряжения при работе с высокочувствительной техникой на промышленных объектах, в медицинских организациях, телекоммуникационных компаниях, в малоэтажном жилищном строительстве, в жилищнокоммунальном хозяйстве. Позволяют продлить срок эксплуатации систем освещения, компьютерного оборудования и др.
-Плавное регулирование выходного напряжения.
-Повышенная точность стабилизации выходного напряжения – 220±3%.
-Современное схемотехническое решение.
-Шесть степеней защиты: от перегрузки, от короткого
замыкания, от перегрева, от опасного повышенного напряжения, от опасного пониженного напряжения, от импульсных перенапряжений.
-Высокий КПД.
-Не вносит искажений в синусоидальную форму выходного напряжения.
-Хорошая устойчивость к кратковременным перегрузкам.
-Самый широкий ассортиментный ряд: от 0,5 до 150 кВА.
Тип устройства (изделия)
:
Электромеханический
Максимальная мощность
:
100000ВА
Способ монтажа (установки)
:
напольный
Количество фаз
:
3-фазный
Вес
:
550
Производитель
:
IEK
392 687.61 руб.
Быстрый просмотр
Однофазные стабилизаторы напряжения электронного типа с цифровой индикацией мощностью от 500 до 10 000 ВА
предназначены для стабилизации напряжения сети и обеспечения качественного электропитания в бытовых электросетях (с номинальным напряжением 220 В), при перепадах входного напряжения в электросети от 140 до 260 В. Стабилизатор EKF электронного типа обеспечивает выходное напряжение 220 В с отклонением ± 8% (203 В 238 В), стабильную работу электрооборудования при изменении напряжения в сети и надежную защиту электрооборудования от перегрузок и короткого замыкания.
-Высокое качество и точное соответствие номинальной мощности за счет использования мощных катушек и элек-
тронных ключей.
-Высокая скорость срабатывания 20 :35 мс.
-Стабильная работа при резких скачках напряжения.
-Отсутствие вносимых помех и искажений на форму выходного напряжения (синусоиду).
-Цифровая индикация входного и выходного напряжения.
-Оптимальная адаптация к российским условиям эксплуатации.
Диапазон напряжения на входе, В от 140 до 260
Номинальное напряжение на выходе, В 220 ± (8)%
Частота, Гц 50
КПД, % 97
Нагрев при работе, oС не более 70
Время регулирования, мс 20 : 35
Искажение синусоиды отсутствует
Температура окружающей среды, oС от 0 до +45
Относительная влажность воздуха, % не более 80
Степень защиты IP20
Климатическое исполнение УХЛ4
-Несколько степеней защиты: от высокого напряжения, от перегрузки и от короткого замыкания.
-Возможность регулирования задержки подачи выходного напряжения.
-Непрерывный мониторинг входного и выходного напряжения.
предназначены для стабилизации напряжения сети и обеспечения качественного электропитания в бытовых электросетях (с номинальным напряжением 220 В), при перепадах входного напряжения в электросети от 140 до 260 В. Стабилизатор EKF электронного типа обеспечивает выходное напряжение 220 В с отклонением ± 8% (203 В 238 В), стабильную работу электрооборудования при изменении напряжения в сети и надежную защиту электрооборудования от перегрузок и короткого замыкания.
-Высокое качество и точное соответствие номинальной мощности за счет использования мощных катушек и элек-
тронных ключей.
-Высокая скорость срабатывания 20 :35 мс.
-Стабильная работа при резких скачках напряжения.
-Отсутствие вносимых помех и искажений на форму выходного напряжения (синусоиду).
-Цифровая индикация входного и выходного напряжения.
-Оптимальная адаптация к российским условиям эксплуатации.
Диапазон напряжения на входе, В от 140 до 260
Номинальное напряжение на выходе, В 220 ± (8)%
Частота, Гц 50
КПД, % 97
Нагрев при работе, oС не более 70
Время регулирования, мс 20 : 35
Искажение синусоиды отсутствует
Температура окружающей среды, oС от 0 до +45
Относительная влажность воздуха, % не более 80
Степень защиты IP20
Климатическое исполнение УХЛ4
-Несколько степеней защиты: от высокого напряжения, от перегрузки и от короткого замыкания.
-Возможность регулирования задержки подачи выходного напряжения.
-Непрерывный мониторинг входного и выходного напряжения.
Тип устройства (изделия)
:
Релейный
Максимальная мощность
:
500ВА
Способ монтажа (установки)
:
напольный
Количество фаз
:
1-фазный
Производитель
:
EKF
1 409.02 руб.
Быстрый просмотр

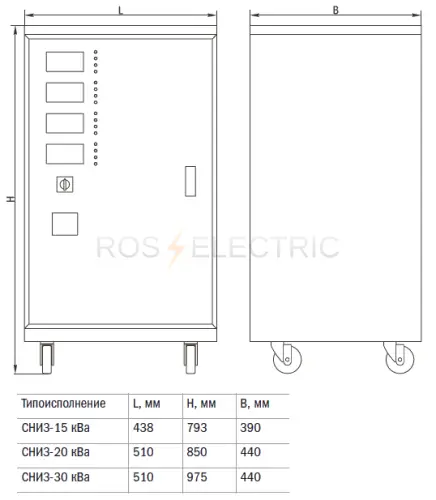

Стабилизаторы напряжения СНИ1 (однофазные), СНИ3 (трехфазные) IEK предназначены для поддержания стабильного однофазного/трехфазного напряжения питания нагрузок бытового и промышленного назначения 220 В/3×220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности. Применяются для стабилизации напряжения при работе с высокочувствительной техникой на промышленных объектах, в медицинских организациях, телекоммуникационных компаниях, в малоэтажном жилищном строительстве, в жилищно коммунальном хозяйстве. Позволяют продлить срок эксплуатации систем освещения, компьютерного оборудования.
Высокая точность поддержания выходного напряжения в рабочем диапазоне входного напряжения –220 В ± 3%.
-Широкий диапазон рабочего входного напряжения:
для СНИ1 – 160÷250 В;
для СНИ3: 160÷250 В – фазное, 280÷430 В – линейное.
-Высокий КПД≥90%.
-Наличие четырех видов защит: от сверхтоков (перегрузки или короткого замыкания), от повышенного и пониженного выходного напряжения, от перегрева обмотки автотрансформатора.
-Стабилизатор не вносит искажений в синусоидальную форму выходного напряжения.
-Современное схемотехническое решение.
-Использование высококачественных защитных и коммутационных аппаратов IEK – авто матических выключателей серии ВА47 29, ВА47 100 и контакторов КМИ.
-Встроенные в корпус эргономичные ручки у малых габаритов стабилизаторов и колеса для перемещения у больших габаритов.
-Наличие в стандартной комплектации запасных частей предохранителей и токосъемных щеток автотрансформатора.
Выходная номинальная мощность Рном
при входном напряжении 220 В, кВА
-для СНИ1 -0,5; 1; 1,5;2; 3; 5;7; 10; 15
-для СНИ3 -3; 6; 7,5; 15; 20; 30
Диапазон рабочего входного напряжения Uвх, В
-для СНИ1 -160÷250
-для СНИ3 -фазное: 160÷250,линейное: 280÷430
Выходное напряжение Uвых, В
-для СНИ1 -220
-для СНИ3 -фазное: 220, линейное: 380
Точность поддержания выходного напряжения
в рабочем диапазоне входного напряжения, % ± 3
Предельный диапазон входного напряжения, В
-для СНИ1 -135÷275
-для СНИ3 -фазное: 135÷275, линейное: 235÷475
Напряжение срабатывания защиты от повышенного
выходного напряжения Uмакс, В, для СНИ1 - 246, для СНИ3 - 246 (по каждому из фазных напряжений)
Напряжение срабатывания защиты от пониженного
выходного напряжения Uмин, В , для СНИ1 -184, для СНИ3 - 184 (по каждому из фазных напряжений)
Срабатывание термозащиты при повышении температуры трансформатора, °С 105
Задержка включения выходного напряжения
стандартная 5 сек
длительная 5 мин
Эффективность (КПД), % ≥ 90
Время реакции, с < 1 (при изменении входного напряжения на ±10%)
Диапазон рабочих температур, °С -5÷+ 40
Климатическое исполнение и категория размещения по ГОСТ - УХЛ4
Принцип действия
Стабилизаторы СНИ относятся к электромеханическому типу стабилизаторов, обеспечивающих плавное регулирование выходного напряжения с высокой точностью его поддержания. После включения стабилизатора модуль управления анализирует величины входного и выходного напряжений и подает сигнал управления на электродвигатель, который перемещает токосъемную щетку по обмотке автотрансформатора. При этом
происходит плавное увеличение или уменьшение выходного напряжения до номинального значения 220 В.
Методика подбора стабилизатора напряжения СНИ*
При выборе стабилизатора напряжения (далее по тексту-стабилизатор) необходимо определить:
а) суммарную мощность подключаемой нагрузки с учетом пусковых токов устройств с электродвигателями (холодильники,насосы, кондиционеры)
Для определения суммарной мощности подключаемых устройств необходимо просуммировать максимальные мощности отдельных устройств. Мощность указывается в паспорте или инструкции по эксплуатации. Иногда мощность потребителя указывается в информации, расположенной на задней стенке прибора. Обычно в паспортах указывают номинальную мощность устройства, т.е. мощность в установившемся режиме работы. Однако устройства с электродвигателями при запуске потребляют большую мощность. Например, маломощная бытовая техника (холодильники, кондиционеры), работающая на основе электродвигателей, имеет пусковые мощности, превышающие номинальные в среднем в 2–3 раза, а среднемощные устройства с электродвигателями (насосы, станки и др.) – в 4–7 раз.
Поэтому при расчетах необходимо учитывать данное обстоятельство. Значение пусковой мощности должно быть указано в паспорте на оборудование. Если таких данных нет, то примерно рассчитать пусковую мощность можно по формуле:
ПУСКОВАЯ МОЩНОСТЬ = НОМИНАЛЬНАЯ МОЩНОСТЬ × 4.
При расчете суммарной мощности нагрузки необходимо различать полную и активную мощности устройств. Полная мощность указывается в ВА (Вольт ампер), активная – в Вт (Ватт). Полная мощность в ВА и активная мощность в Вт связаны между собой коэффициентом cosφ. Данный коэффициент указывается в пас порте на конкретное изделие. ПОЛНАЯ МОЩНОСТЬ = АКТИВНАЯ МОЩНОСТЬ / cosφ.
Для таких устройств, как лампы накаливания, утюги, электропечи, коэффициент cosφ = 1,0; у некоторых устройств, таких, как электродвигатели, cosφ = 0,6. Если коэффициент cosφ неизвестен, то для приблизительного расчета можно принять
cosφ = 0,75;
б) минимальное возможное фактическое напряжение в сети. Минимальное напряжение в сети замеряется в момент пиковых нагрузок на сеть. В случае если напряжение в сети выходит за пределы 220 В±22 В (допустимое предельное отклонение напряжения в сети), установленные ГОСТ, рекомендуется применение стабилизатора напряжения.
После получения значений суммарной мощности подключаемой нагрузки и минимального напряжения в сети можно переходить к выбору стабилизатора напряжения.
ВНИМАНИЕ!
1. Номинальная мощность стабилизатора СНИ соответствует входному напряжению 220 В. При снижении входного напряжения выходная мощность снижается.
2. Необходимо избегать длительной работы стабилизатора при напряжении Uвх меньше 160 В, т.к. в этом случае воз мож на перегрузка стабилизатора по току. При возникновении перегрузки по току произойдет срабатывание защиты и отключение стабилизатора.
3. Не допускается превышать длительность допустимых перегрузок.
Принимая во внимание вышеуказанные замечания, получаем:
МОЩНОСТЬ стабилизатора напряжения = СУММАРНАЯ МОЩНОСТЬ подключаемой НАГРУЗКИ × К,
где СУММАРНАЯ МОЩНОСТЬ выражена в ВА;
К – коэффициент запаса по мощности, учитывающий падение напряжения в сети.
По полученному расчетному значению мощности произво дится выбор стабилизатора из ассортимента стабилизаторов напряжения IEK. Мощность стабилизатора округляется в большую от расчетного значения сторону.
При выборе стабилизатора рекомендуется предусмотреть 20-30% ный запас по мощности. Этим обеспечивается облегченный режим работы стабилизатора и продлевается срок его службы.
Высокая точность поддержания выходного напряжения в рабочем диапазоне входного напряжения –220 В ± 3%.
-Широкий диапазон рабочего входного напряжения:
для СНИ1 – 160÷250 В;
для СНИ3: 160÷250 В – фазное, 280÷430 В – линейное.
-Высокий КПД≥90%.
-Наличие четырех видов защит: от сверхтоков (перегрузки или короткого замыкания), от повышенного и пониженного выходного напряжения, от перегрева обмотки автотрансформатора.
-Стабилизатор не вносит искажений в синусоидальную форму выходного напряжения.
-Современное схемотехническое решение.
-Использование высококачественных защитных и коммутационных аппаратов IEK – авто матических выключателей серии ВА47 29, ВА47 100 и контакторов КМИ.
-Встроенные в корпус эргономичные ручки у малых габаритов стабилизаторов и колеса для перемещения у больших габаритов.
-Наличие в стандартной комплектации запасных частей предохранителей и токосъемных щеток автотрансформатора.
Выходная номинальная мощность Рном
при входном напряжении 220 В, кВА
-для СНИ1 -0,5; 1; 1,5;2; 3; 5;7; 10; 15
-для СНИ3 -3; 6; 7,5; 15; 20; 30
Диапазон рабочего входного напряжения Uвх, В
-для СНИ1 -160÷250
-для СНИ3 -фазное: 160÷250,линейное: 280÷430
Выходное напряжение Uвых, В
-для СНИ1 -220
-для СНИ3 -фазное: 220, линейное: 380
Точность поддержания выходного напряжения
в рабочем диапазоне входного напряжения, % ± 3
Предельный диапазон входного напряжения, В
-для СНИ1 -135÷275
-для СНИ3 -фазное: 135÷275, линейное: 235÷475
Напряжение срабатывания защиты от повышенного
выходного напряжения Uмакс, В, для СНИ1 - 246, для СНИ3 - 246 (по каждому из фазных напряжений)
Напряжение срабатывания защиты от пониженного
выходного напряжения Uмин, В , для СНИ1 -184, для СНИ3 - 184 (по каждому из фазных напряжений)
Срабатывание термозащиты при повышении температуры трансформатора, °С 105
Задержка включения выходного напряжения
стандартная 5 сек
длительная 5 мин
Эффективность (КПД), % ≥ 90
Время реакции, с < 1 (при изменении входного напряжения на ±10%)
Диапазон рабочих температур, °С -5÷+ 40
Климатическое исполнение и категория размещения по ГОСТ - УХЛ4
Принцип действия
Стабилизаторы СНИ относятся к электромеханическому типу стабилизаторов, обеспечивающих плавное регулирование выходного напряжения с высокой точностью его поддержания. После включения стабилизатора модуль управления анализирует величины входного и выходного напряжений и подает сигнал управления на электродвигатель, который перемещает токосъемную щетку по обмотке автотрансформатора. При этом
происходит плавное увеличение или уменьшение выходного напряжения до номинального значения 220 В.
Методика подбора стабилизатора напряжения СНИ*
При выборе стабилизатора напряжения (далее по тексту-стабилизатор) необходимо определить:
а) суммарную мощность подключаемой нагрузки с учетом пусковых токов устройств с электродвигателями (холодильники,насосы, кондиционеры)
Для определения суммарной мощности подключаемых устройств необходимо просуммировать максимальные мощности отдельных устройств. Мощность указывается в паспорте или инструкции по эксплуатации. Иногда мощность потребителя указывается в информации, расположенной на задней стенке прибора. Обычно в паспортах указывают номинальную мощность устройства, т.е. мощность в установившемся режиме работы. Однако устройства с электродвигателями при запуске потребляют большую мощность. Например, маломощная бытовая техника (холодильники, кондиционеры), работающая на основе электродвигателей, имеет пусковые мощности, превышающие номинальные в среднем в 2–3 раза, а среднемощные устройства с электродвигателями (насосы, станки и др.) – в 4–7 раз.
Поэтому при расчетах необходимо учитывать данное обстоятельство. Значение пусковой мощности должно быть указано в паспорте на оборудование. Если таких данных нет, то примерно рассчитать пусковую мощность можно по формуле:
ПУСКОВАЯ МОЩНОСТЬ = НОМИНАЛЬНАЯ МОЩНОСТЬ × 4.
При расчете суммарной мощности нагрузки необходимо различать полную и активную мощности устройств. Полная мощность указывается в ВА (Вольт ампер), активная – в Вт (Ватт). Полная мощность в ВА и активная мощность в Вт связаны между собой коэффициентом cosφ. Данный коэффициент указывается в пас порте на конкретное изделие. ПОЛНАЯ МОЩНОСТЬ = АКТИВНАЯ МОЩНОСТЬ / cosφ.
Для таких устройств, как лампы накаливания, утюги, электропечи, коэффициент cosφ = 1,0; у некоторых устройств, таких, как электродвигатели, cosφ = 0,6. Если коэффициент cosφ неизвестен, то для приблизительного расчета можно принять
cosφ = 0,75;
б) минимальное возможное фактическое напряжение в сети. Минимальное напряжение в сети замеряется в момент пиковых нагрузок на сеть. В случае если напряжение в сети выходит за пределы 220 В±22 В (допустимое предельное отклонение напряжения в сети), установленные ГОСТ, рекомендуется применение стабилизатора напряжения.
После получения значений суммарной мощности подключаемой нагрузки и минимального напряжения в сети можно переходить к выбору стабилизатора напряжения.
ВНИМАНИЕ!
1. Номинальная мощность стабилизатора СНИ соответствует входному напряжению 220 В. При снижении входного напряжения выходная мощность снижается.
2. Необходимо избегать длительной работы стабилизатора при напряжении Uвх меньше 160 В, т.к. в этом случае воз мож на перегрузка стабилизатора по току. При возникновении перегрузки по току произойдет срабатывание защиты и отключение стабилизатора.
3. Не допускается превышать длительность допустимых перегрузок.
Принимая во внимание вышеуказанные замечания, получаем:
МОЩНОСТЬ стабилизатора напряжения = СУММАРНАЯ МОЩНОСТЬ подключаемой НАГРУЗКИ × К,
где СУММАРНАЯ МОЩНОСТЬ выражена в ВА;
К – коэффициент запаса по мощности, учитывающий падение напряжения в сети.
По полученному расчетному значению мощности произво дится выбор стабилизатора из ассортимента стабилизаторов напряжения IEK. Мощность стабилизатора округляется в большую от расчетного значения сторону.
При выборе стабилизатора рекомендуется предусмотреть 20-30% ный запас по мощности. Этим обеспечивается облегченный режим работы стабилизатора и продлевается срок его службы.
Тип устройства (изделия)
:
Электромеханический
Максимальная мощность
:
5000ВА
Способ монтажа (установки)
:
напольный
Количество фаз
:
1-фазный
Вес
:
19
Производитель
:
IEK
12 207.47 руб.
Быстрый просмотр
Литиевые элементы питания миниатюрные (дисковые) - предназначены для автономного питания бытовых и профессиональных приборов.
Применяются для питания:калькуляторов, брелоков автомобильной сигнализации, электронных термометров, напольных весов, пультов дистанционного управления, портативных игр и электронных поздравительных открыток, электронных часов, датчиков, бортовых микрокомпьютеров.
Рабочая температура: от -20 до +55 С.
Номинальное напряжение: 3В.
Типоразмер: CR1220 (24х5,0 - ДхТ мм.)
Артикулы и изделия:
SQ1702-0024 Элемент питания CR1220 Lithium 3V BP-5 TDM
SQ1702-0025 Элемент питания CR1616 Lithium 3V BP-5 TDM
SQ1702-0026 Элемент питания CR1620 Lithium 3V BP-5 TDM
SQ1702-0027 Элемент питания CR2016 Lithium 3V BP-5 TDM
SQ1702-0028 Элемент питания CR2025 Lithium 3V BP-5 TDM
SQ1702-0029 Элемент питания CR2032 Lithium 3V BP-5 TDM
SQ1702-0030 Элемент питания CR2430 Lithium 3V BP-5 TDM
SQ1702-0031 Элемент питания CR2450 Lithium 3V BP-5 TDM
Применяются для питания:калькуляторов, брелоков автомобильной сигнализации, электронных термометров, напольных весов, пультов дистанционного управления, портативных игр и электронных поздравительных открыток, электронных часов, датчиков, бортовых микрокомпьютеров.
Рабочая температура: от -20 до +55 С.
Номинальное напряжение: 3В.
Типоразмер: CR1220 (24х5,0 - ДхТ мм.)
Артикулы и изделия:
SQ1702-0024 Элемент питания CR1220 Lithium 3V BP-5 TDM
SQ1702-0025 Элемент питания CR1616 Lithium 3V BP-5 TDM
SQ1702-0026 Элемент питания CR1620 Lithium 3V BP-5 TDM
SQ1702-0027 Элемент питания CR2016 Lithium 3V BP-5 TDM
SQ1702-0028 Элемент питания CR2025 Lithium 3V BP-5 TDM
SQ1702-0029 Элемент питания CR2032 Lithium 3V BP-5 TDM
SQ1702-0030 Элемент питания CR2430 Lithium 3V BP-5 TDM
SQ1702-0031 Элемент питания CR2450 Lithium 3V BP-5 TDM
Типоразмер
:
дисковые CR 3В
Производитель
:
TDM
40.81 руб.
Быстрый просмотр
Никель-кадмиевые перезаряжаемые аккумуляторы Camelion предназначены для длительного использования в приборах. Заряжать при помощи специализированного зарядного устройства.
Аккумулятор Camelion NC-AA1000BP2, напряжение 1,2В, емкость 1000мА*ч, кол-во в упаковке 2 шт., размер упаковки 90x117x15 мм, использовать при температуре от - 20 до + 40 °C
Аккумулятор Camelion NC-AA1000BP2, напряжение 1,2В, емкость 1000мА*ч, кол-во в упаковке 2 шт., размер упаковки 90x117x15 мм, использовать при температуре от - 20 до + 40 °C
Производитель
:
Camelion
291 руб.
Быстрый просмотр
Зарядное устройство KODAK , предназначено для заряда 4 никель-кадмиевых (Ni-Cd) и никель-металлогидридных (Ni-MH) аккумуляторов размера АА/НR6 и ААА/НR03.
1 530 руб.
Быстрый просмотр
Стабилизаторы напряжения SRW RUCELF - предназначены для поддержания стабильного напряжения для питания различных приборов.
Тип стабилизации: релейный.
Диапазон стабилизации: 140-260 В
Рабочий диапазон: 140-265 В
Точность стабилизации: ±6%
Мощность: 2 кВА
Габаритные размеры: 320х225х130 мм
Тип стабилизации: релейный.
Диапазон стабилизации: 140-260 В
Рабочий диапазон: 140-265 В
Точность стабилизации: ±6%
Мощность: 2 кВА
Габаритные размеры: 320х225х130 мм
Тип устройства (изделия)
:
Релейный
Максимальная мощность
:
2000ВА
Способ монтажа (установки)
:
настенный
Количество фаз
:
1-фазный
Вес
:
5.6
5 705 руб.
Быстрый просмотр
Литиевые элементы питания миниатюрные (дисковые) - предназначены для автономного питания бытовых и профессиональных приборов.
Применяются для питания: калькуляторов, брелоков автомобильной сигнализации, электронных термометров, напольных весов, пультов дистанционного управления, портативных игр и электронных поздравительных открыток, электронных часов, датчиков, бортовых микрокомпьютеров.
Рабочая температура: от -20 до +55 С.
Номинальное напряжение: 3В.
Типоразмер: CR1220 (12х2,0 - ДхТ мм.)
Артикулы и изделия:
SQ1702-0024 Элемент питания CR1220 Lithium 3V BP-5 TDM
SQ1702-0025 Элемент питания CR1616 Lithium 3V BP-5 TDM
SQ1702-0026 Элемент питания CR1620 Lithium 3V BP-5 TDM
SQ1702-0027 Элемент питания CR2016 Lithium 3V BP-5 TDM
SQ1702-0028 Элемент питания CR2025 Lithium 3V BP-5 TDM
SQ1702-0029 Элемент питания CR2032 Lithium 3V BP-5 TDM
SQ1702-0030 Элемент питания CR2430 Lithium 3V BP-5 TDM
SQ1702-0031 Элемент питания CR2450 Lithium 3V BP-5 TDM
Применяются для питания: калькуляторов, брелоков автомобильной сигнализации, электронных термометров, напольных весов, пультов дистанционного управления, портативных игр и электронных поздравительных открыток, электронных часов, датчиков, бортовых микрокомпьютеров.
Рабочая температура: от -20 до +55 С.
Номинальное напряжение: 3В.
Типоразмер: CR1220 (12х2,0 - ДхТ мм.)
Артикулы и изделия:
SQ1702-0024 Элемент питания CR1220 Lithium 3V BP-5 TDM
SQ1702-0025 Элемент питания CR1616 Lithium 3V BP-5 TDM
SQ1702-0026 Элемент питания CR1620 Lithium 3V BP-5 TDM
SQ1702-0027 Элемент питания CR2016 Lithium 3V BP-5 TDM
SQ1702-0028 Элемент питания CR2025 Lithium 3V BP-5 TDM
SQ1702-0029 Элемент питания CR2032 Lithium 3V BP-5 TDM
SQ1702-0030 Элемент питания CR2430 Lithium 3V BP-5 TDM
SQ1702-0031 Элемент питания CR2450 Lithium 3V BP-5 TDM
Типоразмер
:
дисковые CR 3В
Производитель
:
TDM
22.61 руб.
Быстрый просмотр
Стабилизаторы напряжения электромеханического типа обеспечивают плавное регулирование выходного напряжения с высокой точностью его поддержания. Модуль управления стабилизатора анализирует величины входного и выходного напряжений и подает сигнал управления на сервопривод, который перемещает токосъемную щетку по обмотке автотрансформатора. При этом происходит плавное увеличение или уменьшение выходного напряжения до номинального значения 220 В.
Стабилизаторы напряжения электромеханического типа предназначены для поддержания стабильного напряжения питания нагрузок бытового и промышленного назначения при отклонениях сетевого напряжения в широких пределах по значению и длительности.
Применяются для стабилизации напряжения при работе с высокочувствительной техникой на промышленных объектах, в медицинских организациях, телекоммуникационных компаниях, в малоэтажном жилищном строительстве, в жилищнокоммунальном хозяйстве. Позволяют продлить срок эксплуатации систем освещения, компьютерного оборудования и др.
-Плавное регулирование выходного напряжения.
-Повышенная точность стабилизации выходного напряжения – 220±3%.
-Современное схемотехническое решение.
-Шесть степеней защиты: от перегрузки, от короткого
замыкания, от перегрева, от опасного повышенного напряжения, от опасного пониженного напряжения, от импульсных перенапряжений.
-Высокий КПД.
-Не вносит искажений в синусоидальную форму выходного напряжения.
-Хорошая устойчивость к кратковременным перегрузкам.
-Самый широкий ассортиментный ряд: от 0,5 до 150 кВА.
Стабилизаторы напряжения электромеханического типа предназначены для поддержания стабильного напряжения питания нагрузок бытового и промышленного назначения при отклонениях сетевого напряжения в широких пределах по значению и длительности.
Применяются для стабилизации напряжения при работе с высокочувствительной техникой на промышленных объектах, в медицинских организациях, телекоммуникационных компаниях, в малоэтажном жилищном строительстве, в жилищнокоммунальном хозяйстве. Позволяют продлить срок эксплуатации систем освещения, компьютерного оборудования и др.
-Плавное регулирование выходного напряжения.
-Повышенная точность стабилизации выходного напряжения – 220±3%.
-Современное схемотехническое решение.
-Шесть степеней защиты: от перегрузки, от короткого
замыкания, от перегрева, от опасного повышенного напряжения, от опасного пониженного напряжения, от импульсных перенапряжений.
-Высокий КПД.
-Не вносит искажений в синусоидальную форму выходного напряжения.
-Хорошая устойчивость к кратковременным перегрузкам.
-Самый широкий ассортиментный ряд: от 0,5 до 150 кВА.
Тип устройства (изделия)
:
Электромеханический
Максимальная мощность
:
90000ВА
Способ монтажа (установки)
:
напольный
Количество фаз
:
3-фазный
Вес
:
270
Производитель
:
IEK
207 765.08 руб.
Быстрый просмотр
Литиевые элементы питания миниатюрные (дисковые) - предназначены для автономного питания бытовых и профессиональных приборов.
Применяются для питания: калькуляторов, брелоков автомобильной сигнализации, электронных термометров, напольных весов, пультов дистанционного управления, портативных игр и электронных поздравительных открыток, электронных часов, датчиков, бортовых микрокомпьютеров.
Рабочая температура: от -20 до +55 С.
Номинальное напряжение: 3В.
Типоразмер: CR1220 (16х2,0 - ДхТ мм.)
Артикулы и изделия:
SQ1702-0024 Элемент питания CR1220 Lithium 3V BP-5 TDM
SQ1702-0025 Элемент питания CR1616 Lithium 3V BP-5 TDM
SQ1702-0026 Элемент питания CR1620 Lithium 3V BP-5 TDM
SQ1702-0027 Элемент питания CR2016 Lithium 3V BP-5 TDM
SQ1702-0028 Элемент питания CR2025 Lithium 3V BP-5 TDM
SQ1702-0029 Элемент питания CR2032 Lithium 3V BP-5 TDM
SQ1702-0030 Элемент питания CR2430 Lithium 3V BP-5 TDM
SQ1702-0031 Элемент питания CR2450 Lithium 3V BP-5 TDM
Применяются для питания: калькуляторов, брелоков автомобильной сигнализации, электронных термометров, напольных весов, пультов дистанционного управления, портативных игр и электронных поздравительных открыток, электронных часов, датчиков, бортовых микрокомпьютеров.
Рабочая температура: от -20 до +55 С.
Номинальное напряжение: 3В.
Типоразмер: CR1220 (16х2,0 - ДхТ мм.)
Артикулы и изделия:
SQ1702-0024 Элемент питания CR1220 Lithium 3V BP-5 TDM
SQ1702-0025 Элемент питания CR1616 Lithium 3V BP-5 TDM
SQ1702-0026 Элемент питания CR1620 Lithium 3V BP-5 TDM
SQ1702-0027 Элемент питания CR2016 Lithium 3V BP-5 TDM
SQ1702-0028 Элемент питания CR2025 Lithium 3V BP-5 TDM
SQ1702-0029 Элемент питания CR2032 Lithium 3V BP-5 TDM
SQ1702-0030 Элемент питания CR2430 Lithium 3V BP-5 TDM
SQ1702-0031 Элемент питания CR2450 Lithium 3V BP-5 TDM
Типоразмер
:
дисковые CR 3В
Производитель
:
TDM
25.50 руб.
Быстрый просмотр
Стабилизаторы напряжения электромеханического типа серии СНИ представлены в ассортименте самым широким диапазоном мощностей (от 0,5 до 150 кВА), при этом по типу питающей сети модельный ряд представлен как однофазными стабилизаторами (серия СНИ1), так и трехфазными (серия СНИ3). Электромеханические стабилизаторы напряжения СНИ имеют самые высокие показатели энергоэффективности, повышенную точность стабилизации и хорошую устойчивость к перегрузкам. Перечисленные преимущества в первую очередь по достоинству оценили коммерческие потребители.
-Плавное регулирование выходного напряжения.
-Повышенная точность стабилизации выходного напряжения – 220±3%.
-Современное схемотехническое решение.
-Шесть степеней защиты: от перегрузки, от короткого
замыкания, от перегрева, от опасного повышенного напряжения, от опасного пониженного напряжения, от импульсных перенапряжений.
-Высокий КПД.
-Не вносит искажений в синусоидальную форму выходного напряжения.
-Хорошая устойчивость к кратковременным перегрузкам.
-Самый широкий ассортиментный ряд: от 0,5 до 30 кВА.
-Плавное регулирование выходного напряжения.
-Повышенная точность стабилизации выходного напряжения – 220±3%.
-Современное схемотехническое решение.
-Шесть степеней защиты: от перегрузки, от короткого
замыкания, от перегрева, от опасного повышенного напряжения, от опасного пониженного напряжения, от импульсных перенапряжений.
-Высокий КПД.
-Не вносит искажений в синусоидальную форму выходного напряжения.
-Хорошая устойчивость к кратковременным перегрузкам.
-Самый широкий ассортиментный ряд: от 0,5 до 30 кВА.
Тип устройства (изделия)
:
Электромеханический
Максимальная мощность
:
30000ВА
Способ монтажа (установки)
:
напольный
Количество фаз
:
1-фазный
Вес
:
160
Производитель
:
IEK
57 026.80 руб.
Быстрый просмотр
0
0
Автомобильный соединитель предназначен для быстро ремонта проводки. Благодаря клеммникам зажимного типа обеспечивается надежный контакт.
Производитель
:
Ruichi
63.30 руб.
Быстрый просмотр
2 USB-порта: можно заряжать два устройства одновременно. Для удобства в наличии 2 входных разъема для зарядки Вашего пауэрбанка на выбор - microUSB и Type-C. LED индикатор показывает уровень заряда батареи. Встроенная защита от перегрузки и короткого замыкания, а также от перезаряда позволит Вам спокойно оставить на зарядке Ваш пауэрбанк на ночь.
1 164 руб.
Быстрый просмотр
Стабилизаторы напряжения КОТЕЛ RUCELF - предназначены для поддержания стабильного напряжения для питания различных приборов.
Тип стабилизации: релейный.
Диапазон стабилизации: 130-265 В
Рабочий диапазон: 130-265 В
Точность стабилизации: ±8%
Мощность: 600 Вт
Габаритные размеры:135x203x93 мм
Тип стабилизации: релейный.
Диапазон стабилизации: 130-265 В
Рабочий диапазон: 130-265 В
Точность стабилизации: ±8%
Мощность: 600 Вт
Габаритные размеры:135x203x93 мм
Тип устройства (изделия)
:
Релейный
Максимальная мощность
:
600ВА
Способ монтажа (установки)
:
напольный
Количество фаз
:
1-фазный
Вес
:
2.4
5 364 руб.
Быстрый просмотр
Стабилизатор переменного напряжения симисторного типа серии Titan TW EKF
- предназначен для стабильного питания нагрузок промышленного назначения 220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности однофазным напряжением синусоидальной формы, с фильтрацией сетевых помех и без внесения искажений в его форму.
- предназначен для стабильного питания нагрузок промышленного назначения 220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности однофазным напряжением синусоидальной формы, с фильтрацией сетевых помех и без внесения искажений в его форму.
Производитель
:
EKF
45 449.66 руб.
Быстрый просмотр
Алкалиновая (щелочная) батарейка типа AA LR6 / MN 1500 ("пальчиковая)"
Быстрый просмотр
Стабилизаторы напряжения СНИ1 (однофазные), СНИ3 (трехфазные) IEK предназначены для поддержания стабильного однофазного/трехфазного напряжения питания нагрузок бытового и промышленного назначения 220 В/3×220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности. Применяются для стабилизации напряжения при работе с высокочувствительной техникой на промышленных объектах, в медицинских организациях, телекоммуникационных компаниях, в малоэтажном жилищном строительстве, в жилищно коммунальном хозяйстве. Позволяют продлить срок эксплуатации систем освещения, компьютерного оборудования.
Высокая точность поддержания выходного напряжения в рабочем диапазоне входного напряжения –220 В ± 3%.
-Широкий диапазон рабочего входного напряжения:
для СНИ1 – 160÷250 В;
для СНИ3: 160÷250 В – фазное, 280÷430 В – линейное.
-Высокий КПД≥90%.
-Наличие четырех видов защит: от сверхтоков (перегрузки или короткого замыкания), от повышенного и пониженного выходного напряжения, от перегрева обмотки автотрансформатора.
-Стабилизатор не вносит искажений в синусоидальную форму выходного напряжения.
-Современное схемотехническое решение.
-Использование высококачественных защитных и коммутационных аппаратов IEK – авто матических выключателей серии ВА47 29, ВА47 100 и контакторов КМИ.
-Встроенные в корпус эргономичные ручки у малых габаритов стабилизаторов и колеса для перемещения у больших габаритов.
-Наличие в стандартной комплектации запасных частей предохранителей и токосъемных щеток автотрансформатора.
Выходная номинальная мощность Рном
при входном напряжении 220 В, кВА
-для СНИ1 -0,5; 1; 1,5;2; 3; 5;7; 10; 15
-для СНИ3 -3; 6; 7,5; 15; 20; 30
Диапазон рабочего входного напряжения Uвх, В
-для СНИ1 -160÷250
-для СНИ3 -фазное: 160÷250,линейное: 280÷430
Выходное напряжение Uвых, В
-для СНИ1 -220
-для СНИ3 -фазное: 220, линейное: 380
Точность поддержания выходного напряжения
в рабочем диапазоне входного напряжения, % ± 3
Предельный диапазон входного напряжения, В
-для СНИ1 -135÷275
-для СНИ3 -фазное: 135÷275, линейное: 235÷475
Напряжение срабатывания защиты от повышенного
выходного напряжения Uмакс, В, для СНИ1 - 246, для СНИ3 - 246 (по каждому из фазных напряжений)
Напряжение срабатывания защиты от пониженного
выходного напряжения Uмин, В , для СНИ1 -184, для СНИ3 - 184 (по каждому из фазных напряжений)
Срабатывание термозащиты при повышении температуры трансформатора, °С 105
Задержка включения выходного напряжения
стандартная 5 сек
длительная 5 мин
Эффективность (КПД), % ≥ 90
Время реакции, с < 1 (при изменении входного напряжения на ±10%)
Диапазон рабочих температур, °С -5÷+ 40
Климатическое исполнение и категория размещения по ГОСТ - УХЛ4
Принцип действия
Стабилизаторы СНИ относятся к электромеханическому типу стабилизаторов, обеспечивающих плавное регулирование выходного напряжения с высокой точностью его поддержания. После включения стабилизатора модуль управления анализирует величины входного и выходного напряжений и подает сигнал управления на электродвигатель, который перемещает токосъемную щетку по обмотке автотрансформатора. При этом
происходит плавное увеличение или уменьшение выходного напряжения до номинального значения 220 В.
Методика подбора стабилизатора напряжения СНИ*
При выборе стабилизатора напряжения (далее по тексту-стабилизатор) необходимо определить:
а) суммарную мощность подключаемой нагрузки с учетом пусковых токов устройств с электродвигателями (холодильники,насосы, кондиционеры)
Для определения суммарной мощности подключаемых устройств необходимо просуммировать максимальные мощности отдельных устройств. Мощность указывается в паспорте или инструкции по эксплуатации. Иногда мощность потребителя указывается в информации, расположенной на задней стенке прибора. Обычно в паспортах указывают номинальную мощность устройства, т.е. мощность в установившемся режиме работы. Однако устройства с электродвигателями при запуске потребляют большую мощность. Например, маломощная бытовая техника (холодильники, кондиционеры), работающая на основе электродвигателей, имеет пусковые мощности, превышающие номинальные в среднем в 2–3 раза, а среднемощные устройства с электродвигателями (насосы, станки и др.) – в 4–7 раз.
Поэтому при расчетах необходимо учитывать данное обстоятельство. Значение пусковой мощности должно быть указано в паспорте на оборудование. Если таких данных нет, то примерно рассчитать пусковую мощность можно по формуле:
ПУСКОВАЯ МОЩНОСТЬ = НОМИНАЛЬНАЯ МОЩНОСТЬ × 4.
При расчете суммарной мощности нагрузки необходимо различать полную и активную мощности устройств. Полная мощность указывается в ВА (Вольт ампер), активная – в Вт (Ватт). Полная мощность в ВА и активная мощность в Вт связаны между собой коэффициентом cosφ. Данный коэффициент указывается в пас порте на конкретное изделие. ПОЛНАЯ МОЩНОСТЬ = АКТИВНАЯ МОЩНОСТЬ / cosφ.
Для таких устройств, как лампы накаливания, утюги, электропечи, коэффициент cosφ = 1,0; у некоторых устройств, таких, как электродвигатели, cosφ = 0,6. Если коэффициент cosφ неизвестен, то для приблизительного расчета можно принять
cosφ = 0,75;
б) минимальное возможное фактическое напряжение в сети. Минимальное напряжение в сети замеряется в момент пиковых нагрузок на сеть. В случае если напряжение в сети выходит за пределы 220 В±22 В (допустимое предельное отклонение напряжения в сети), установленные ГОСТ, рекомендуется применение стабилизатора напряжения.
После получения значений суммарной мощности подключаемой нагрузки и минимального напряжения в сети можно переходить к выбору стабилизатора напряжения.
ВНИМАНИЕ!
1. Номинальная мощность стабилизатора СНИ соответствует входному напряжению 220 В. При снижении входного напряжения выходная мощность снижается.
2. Необходимо избегать длительной работы стабилизатора при напряжении Uвх меньше 160 В, т.к. в этом случае воз мож на перегрузка стабилизатора по току. При возникновении перегрузки по току произойдет срабатывание защиты и отключение стабилизатора.
3. Не допускается превышать длительность допустимых перегрузок.
Принимая во внимание вышеуказанные замечания, получаем:
МОЩНОСТЬ стабилизатора напряжения = СУММАРНАЯ МОЩНОСТЬ подключаемой НАГРУЗКИ × К,
где СУММАРНАЯ МОЩНОСТЬ выражена в ВА;
К – коэффициент запаса по мощности, учитывающий падение напряжения в сети.
По полученному расчетному значению мощности произво дится выбор стабилизатора из ассортимента стабилизаторов напряжения IEK. Мощность стабилизатора округляется в большую от расчетного значения сторону.
При выборе стабилизатора рекомендуется предусмотреть 20-30% ный запас по мощности. Этим обеспечивается облегченный режим работы стабилизатора и продлевается срок его службы.
Высокая точность поддержания выходного напряжения в рабочем диапазоне входного напряжения –220 В ± 3%.
-Широкий диапазон рабочего входного напряжения:
для СНИ1 – 160÷250 В;
для СНИ3: 160÷250 В – фазное, 280÷430 В – линейное.
-Высокий КПД≥90%.
-Наличие четырех видов защит: от сверхтоков (перегрузки или короткого замыкания), от повышенного и пониженного выходного напряжения, от перегрева обмотки автотрансформатора.
-Стабилизатор не вносит искажений в синусоидальную форму выходного напряжения.
-Современное схемотехническое решение.
-Использование высококачественных защитных и коммутационных аппаратов IEK – авто матических выключателей серии ВА47 29, ВА47 100 и контакторов КМИ.
-Встроенные в корпус эргономичные ручки у малых габаритов стабилизаторов и колеса для перемещения у больших габаритов.
-Наличие в стандартной комплектации запасных частей предохранителей и токосъемных щеток автотрансформатора.
Выходная номинальная мощность Рном
при входном напряжении 220 В, кВА
-для СНИ1 -0,5; 1; 1,5;2; 3; 5;7; 10; 15
-для СНИ3 -3; 6; 7,5; 15; 20; 30
Диапазон рабочего входного напряжения Uвх, В
-для СНИ1 -160÷250
-для СНИ3 -фазное: 160÷250,линейное: 280÷430
Выходное напряжение Uвых, В
-для СНИ1 -220
-для СНИ3 -фазное: 220, линейное: 380
Точность поддержания выходного напряжения
в рабочем диапазоне входного напряжения, % ± 3
Предельный диапазон входного напряжения, В
-для СНИ1 -135÷275
-для СНИ3 -фазное: 135÷275, линейное: 235÷475
Напряжение срабатывания защиты от повышенного
выходного напряжения Uмакс, В, для СНИ1 - 246, для СНИ3 - 246 (по каждому из фазных напряжений)
Напряжение срабатывания защиты от пониженного
выходного напряжения Uмин, В , для СНИ1 -184, для СНИ3 - 184 (по каждому из фазных напряжений)
Срабатывание термозащиты при повышении температуры трансформатора, °С 105
Задержка включения выходного напряжения
стандартная 5 сек
длительная 5 мин
Эффективность (КПД), % ≥ 90
Время реакции, с < 1 (при изменении входного напряжения на ±10%)
Диапазон рабочих температур, °С -5÷+ 40
Климатическое исполнение и категория размещения по ГОСТ - УХЛ4
Принцип действия
Стабилизаторы СНИ относятся к электромеханическому типу стабилизаторов, обеспечивающих плавное регулирование выходного напряжения с высокой точностью его поддержания. После включения стабилизатора модуль управления анализирует величины входного и выходного напряжений и подает сигнал управления на электродвигатель, который перемещает токосъемную щетку по обмотке автотрансформатора. При этом
происходит плавное увеличение или уменьшение выходного напряжения до номинального значения 220 В.
Методика подбора стабилизатора напряжения СНИ*
При выборе стабилизатора напряжения (далее по тексту-стабилизатор) необходимо определить:
а) суммарную мощность подключаемой нагрузки с учетом пусковых токов устройств с электродвигателями (холодильники,насосы, кондиционеры)
Для определения суммарной мощности подключаемых устройств необходимо просуммировать максимальные мощности отдельных устройств. Мощность указывается в паспорте или инструкции по эксплуатации. Иногда мощность потребителя указывается в информации, расположенной на задней стенке прибора. Обычно в паспортах указывают номинальную мощность устройства, т.е. мощность в установившемся режиме работы. Однако устройства с электродвигателями при запуске потребляют большую мощность. Например, маломощная бытовая техника (холодильники, кондиционеры), работающая на основе электродвигателей, имеет пусковые мощности, превышающие номинальные в среднем в 2–3 раза, а среднемощные устройства с электродвигателями (насосы, станки и др.) – в 4–7 раз.
Поэтому при расчетах необходимо учитывать данное обстоятельство. Значение пусковой мощности должно быть указано в паспорте на оборудование. Если таких данных нет, то примерно рассчитать пусковую мощность можно по формуле:
ПУСКОВАЯ МОЩНОСТЬ = НОМИНАЛЬНАЯ МОЩНОСТЬ × 4.
При расчете суммарной мощности нагрузки необходимо различать полную и активную мощности устройств. Полная мощность указывается в ВА (Вольт ампер), активная – в Вт (Ватт). Полная мощность в ВА и активная мощность в Вт связаны между собой коэффициентом cosφ. Данный коэффициент указывается в пас порте на конкретное изделие. ПОЛНАЯ МОЩНОСТЬ = АКТИВНАЯ МОЩНОСТЬ / cosφ.
Для таких устройств, как лампы накаливания, утюги, электропечи, коэффициент cosφ = 1,0; у некоторых устройств, таких, как электродвигатели, cosφ = 0,6. Если коэффициент cosφ неизвестен, то для приблизительного расчета можно принять
cosφ = 0,75;
б) минимальное возможное фактическое напряжение в сети. Минимальное напряжение в сети замеряется в момент пиковых нагрузок на сеть. В случае если напряжение в сети выходит за пределы 220 В±22 В (допустимое предельное отклонение напряжения в сети), установленные ГОСТ, рекомендуется применение стабилизатора напряжения.
После получения значений суммарной мощности подключаемой нагрузки и минимального напряжения в сети можно переходить к выбору стабилизатора напряжения.
ВНИМАНИЕ!
1. Номинальная мощность стабилизатора СНИ соответствует входному напряжению 220 В. При снижении входного напряжения выходная мощность снижается.
2. Необходимо избегать длительной работы стабилизатора при напряжении Uвх меньше 160 В, т.к. в этом случае воз мож на перегрузка стабилизатора по току. При возникновении перегрузки по току произойдет срабатывание защиты и отключение стабилизатора.
3. Не допускается превышать длительность допустимых перегрузок.
Принимая во внимание вышеуказанные замечания, получаем:
МОЩНОСТЬ стабилизатора напряжения = СУММАРНАЯ МОЩНОСТЬ подключаемой НАГРУЗКИ × К,
где СУММАРНАЯ МОЩНОСТЬ выражена в ВА;
К – коэффициент запаса по мощности, учитывающий падение напряжения в сети.
По полученному расчетному значению мощности произво дится выбор стабилизатора из ассортимента стабилизаторов напряжения IEK. Мощность стабилизатора округляется в большую от расчетного значения сторону.
При выборе стабилизатора рекомендуется предусмотреть 20-30% ный запас по мощности. Этим обеспечивается облегченный режим работы стабилизатора и продлевается срок его службы.
Тип устройства (изделия)
:
Электромеханический
Максимальная мощность
:
30000ВА
Способ монтажа (установки)
:
напольный
Количество фаз
:
3-фазный
Вес
:
130
Производитель
:
IEK
71 409.74 руб.
Быстрый просмотр
Часовые элементы питания, 10 батареек на блистере.
32.88 руб.
