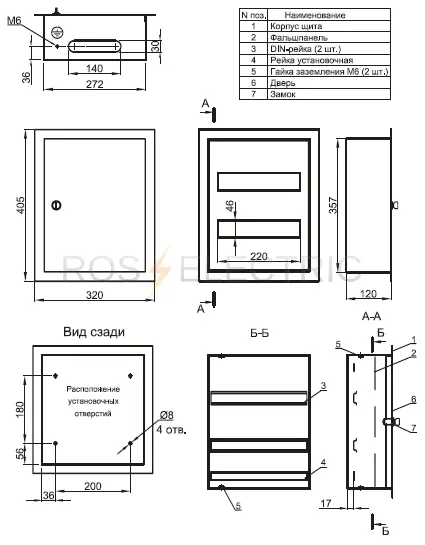

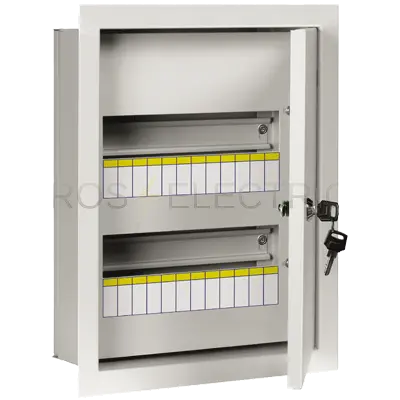

Корпус металлический ЩРв-24з-1 38 УХЛ3 IP31 405х320х120 (ВхШхГ) MKM13-V-24-30-Z
Артикул: MKM13-V-24-30-Z
Подписаться
Применяется для сборки распределительных электрощитов с модульной аппаратурой, для ввода и распределения электроэнергии, для защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
-Высокая антикоррозийная стойкость.
-Качественное наружное покрытие.
-Секрет замка единый для всех корпусов серии.
Технические характеристики
Установка: навесная и встраиваемая
Толщина металла корпуса 0,8–1,0 мм
Номинальный ток до 100 А
Тип покрытия порошковое, шагрень/глянец
Цвета: RAL 7032, RAL 7035, RAL 9016
Степень защиты
навесных – IP31, IP54
встраиваемых – IP31
Угол открытия двери 105°
Тип применяемых аппаратов модульные
Климатическое исполнение УХЛ3
Устройства и артикулы
MKM14-V-12-30-Z Корпус металлический ЩРв-12з-1 36 УХЛ3 IP31 275×320×120 Ниша: 230×275×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM13-V-12-30-Z Корпус металлический ЩРв-12з-1 38 УХЛ3 IP31 275×320×120 Ниша: 230×275×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM14-V-18-30-Z Корпус металлический ЩРв-18з-1 36 УХЛ3 IP31 275×450×120 Ниша: 230×405×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM13-V-18-30-Z Корпус металлический ЩРв-18з-1 38 УХЛ3 IP31 275×450×120 Ниша: 230×405×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM14-V-24-30-Z Корпус металлический ЩРв-24з-1 36 УХЛ3 IP31 405×320×120 Ниша: 360×275×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM13-V-24-30-Z Корпус металлический ЩРв-24з-1 38 УХЛ3 IP31 405×320×120 Ниша: 360×275×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM14-V-36-30-Z Корпус металлический ЩРв-36з-1 36 УХЛ3 IP31 550×320×120 Ниша: 505×275×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM13-V-36-30-Z Корпус металлический ЩРв-36з-1 38 УХЛ3 IP31 550×320×120 Ниша: 505×275×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM14-V-48-30-Z Корпус металлический ЩРв-48з-1 36 УХЛ3 IP31 630×320×120 Ниша: 585×275×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM14-V-54-30-Z Корпус металлический ЩРв-54з-1 36 УХЛ3 IP31 550×450×120 Ниша: 505×405×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM14-V-72-30-Z Корпус металлический ЩРв-72з-1 36 УХЛ3 IP31 550×610×120 Ниша: 505×565×125 по 2 отверстия 140×30 мм (сверху и снизу).
MKM11-N-12-54-Z Корпус металлический ЩРн-12з-0 74 У2 IP54 240×330×120 5 отверстий ∅20 мм (снизу).
MKM14-N-12-31-Z Корпус металлический ЩРн-12з-1 36 УХЛ3 IP31 265×310×120 3 отверстия ∅31 мм (снизу).
MKM13-N-12-31-Z Корпус металлический ЩРн-12з-1 38 УХЛ3 IP31 265×310×120 3 отверстия ∅31 мм (снизу).
MKM14-N-18-31-Z Корпус металлический ЩРн-18з-1 36 УХЛ3 IP31 265×440×120 3 отверстия ∅31 мм (снизу).
MKM13-N-18-31-Z Корпус металлический ЩРн-18з-1 38 УХЛ3 IP31 265×440×120 3 отверстия ∅31 мм (снизу).
MKM11-N-24-54-Z Корпус металлический ЩРн-24з-0 74 У2 IP54 410×330×120 5 отверстий ∅20 мм (снизу).
MKM14-N-24-31-Z Корпус металлический ЩРн-24з-1 36 УХЛ3 IP31 395×310×120 3 отверстия ∅31 мм (снизу).
MKM13-N-24-31-Z Корпус металлический ЩРн-24з-1 38 УХЛ3 IP31 395×310×120 3 отверстия ∅31 мм (снизу).
MKM11-N-36-54-Z Корпус металлический ЩРн-36з-0 74 У2 IP54 540×330×120 5 отверстий ∅20 мм (снизу).
MKM14-N-36-31-Z Корпус металлический ЩРн-36з-1 36 УХЛ3 IP31 540×310×120 3 отверстия ∅31 мм (снизу).
MKM13-N-36-31-Z Корпус металлический ЩРн-36з-1 38 УХЛ3 IP31 540×310×120 3 отверстия ∅31 мм (снизу).
MKM11-N-48-54-Z Корпус металлический ЩРн-48з-0 74 У2 IP54670×330×120 5 отверстий ∅20 мм (снизу).
MKM14-N-48-31-Z Корпус металлический ЩРн-48з-1 36 УХЛ3 IP31 620×310×120 3 отверстия ∅31 мм (снизу).
MKM14-N-54-31-Z Корпус металлический ЩРн-54з-1 36 УХЛ3 IP31 540×440×120 5 отверстий ∅31 мм (снизу).
MKM14-N-72-31-Z Корпус металлический ЩРн-72з-1 36 УХЛ3 IP31 540×600×120 6 отверстий ∅31 мм (снизу).
Под заказ поставляется (последняя цифра наименования 6 цвет-RAL 7035, 8 цвет – RAL 9016):
MKM13-V-48-30-Z Корпус металлический ЩРв-48з-1 38 УХЛ3 IP31 630х320х120 (ВхШхГ) ИЭК
MKM12-V-54-30-Z Корпус металлический ЩРв-54з-1 38 УХЛ3 IP31 550х450х120 (ВхШхГ) ИЭК
MKM12-V-72-30-Z Корпус металлический ЩРв-72з-1 38 УХЛ3 IP31 550х610х120 (ВхШхГ) ИЭК
MKM14-V-09-30-Z Корпус металлический ЩРв-9з-1 36 УХЛ3 IP31 550х610х120 (ВхШхГ) ИЭК
MKM13-V-09-30-Z Корпус металлический ЩРв-9з-1 38 УХЛ3 IP31 ИЭК
MKM13-N-48-31-Z Корпус металлический ЩРн-48з-1 38 УХЛ3 IP31 670х330х120 (ВхШхГ) ИЭК
MKM12-N-54-31-Z Корпус металлический ЩРн-54з-1 38 УХЛ3 IP31 540х440х120 (ВхШхГ) ИЭК
MKM12-N-72-31-Z Корпус металлический ЩРн-72з-1 38 УХЛ3 IP31 540х600х120 (ВхШхГ) ИЭК
MKM14-N-09-31-Z Корпус металлический ЩРн-9з-1 36 УХЛ3 IP31 ИЭК
MKM13-N-09-31-Z Корпус металлический ЩРн-9з-1 38 УХЛ3 IP31 ИЭК
-Высокая антикоррозийная стойкость.
-Качественное наружное покрытие.
-Секрет замка единый для всех корпусов серии.
Технические характеристики
Установка: навесная и встраиваемая
Толщина металла корпуса 0,8–1,0 мм
Номинальный ток до 100 А
Тип покрытия порошковое, шагрень/глянец
Цвета: RAL 7032, RAL 7035, RAL 9016
Степень защиты
навесных – IP31, IP54
встраиваемых – IP31
Угол открытия двери 105°
Тип применяемых аппаратов модульные
Климатическое исполнение УХЛ3
Устройства и артикулы
MKM14-V-12-30-Z Корпус металлический ЩРв-12з-1 36 УХЛ3 IP31 275×320×120 Ниша: 230×275×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM13-V-12-30-Z Корпус металлический ЩРв-12з-1 38 УХЛ3 IP31 275×320×120 Ниша: 230×275×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM14-V-18-30-Z Корпус металлический ЩРв-18з-1 36 УХЛ3 IP31 275×450×120 Ниша: 230×405×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM13-V-18-30-Z Корпус металлический ЩРв-18з-1 38 УХЛ3 IP31 275×450×120 Ниша: 230×405×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM14-V-24-30-Z Корпус металлический ЩРв-24з-1 36 УХЛ3 IP31 405×320×120 Ниша: 360×275×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM13-V-24-30-Z Корпус металлический ЩРв-24з-1 38 УХЛ3 IP31 405×320×120 Ниша: 360×275×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM14-V-36-30-Z Корпус металлический ЩРв-36з-1 36 УХЛ3 IP31 550×320×120 Ниша: 505×275×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM13-V-36-30-Z Корпус металлический ЩРв-36з-1 38 УХЛ3 IP31 550×320×120 Ниша: 505×275×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM14-V-48-30-Z Корпус металлический ЩРв-48з-1 36 УХЛ3 IP31 630×320×120 Ниша: 585×275×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM14-V-54-30-Z Корпус металлический ЩРв-54з-1 36 УХЛ3 IP31 550×450×120 Ниша: 505×405×125 по 1 отверстию 140×30 мм (сверху и снизу).
MKM14-V-72-30-Z Корпус металлический ЩРв-72з-1 36 УХЛ3 IP31 550×610×120 Ниша: 505×565×125 по 2 отверстия 140×30 мм (сверху и снизу).
MKM11-N-12-54-Z Корпус металлический ЩРн-12з-0 74 У2 IP54 240×330×120 5 отверстий ∅20 мм (снизу).
MKM14-N-12-31-Z Корпус металлический ЩРн-12з-1 36 УХЛ3 IP31 265×310×120 3 отверстия ∅31 мм (снизу).
MKM13-N-12-31-Z Корпус металлический ЩРн-12з-1 38 УХЛ3 IP31 265×310×120 3 отверстия ∅31 мм (снизу).
MKM14-N-18-31-Z Корпус металлический ЩРн-18з-1 36 УХЛ3 IP31 265×440×120 3 отверстия ∅31 мм (снизу).
MKM13-N-18-31-Z Корпус металлический ЩРн-18з-1 38 УХЛ3 IP31 265×440×120 3 отверстия ∅31 мм (снизу).
MKM11-N-24-54-Z Корпус металлический ЩРн-24з-0 74 У2 IP54 410×330×120 5 отверстий ∅20 мм (снизу).
MKM14-N-24-31-Z Корпус металлический ЩРн-24з-1 36 УХЛ3 IP31 395×310×120 3 отверстия ∅31 мм (снизу).
MKM13-N-24-31-Z Корпус металлический ЩРн-24з-1 38 УХЛ3 IP31 395×310×120 3 отверстия ∅31 мм (снизу).
MKM11-N-36-54-Z Корпус металлический ЩРн-36з-0 74 У2 IP54 540×330×120 5 отверстий ∅20 мм (снизу).
MKM14-N-36-31-Z Корпус металлический ЩРн-36з-1 36 УХЛ3 IP31 540×310×120 3 отверстия ∅31 мм (снизу).
MKM13-N-36-31-Z Корпус металлический ЩРн-36з-1 38 УХЛ3 IP31 540×310×120 3 отверстия ∅31 мм (снизу).
MKM11-N-48-54-Z Корпус металлический ЩРн-48з-0 74 У2 IP54670×330×120 5 отверстий ∅20 мм (снизу).
MKM14-N-48-31-Z Корпус металлический ЩРн-48з-1 36 УХЛ3 IP31 620×310×120 3 отверстия ∅31 мм (снизу).
MKM14-N-54-31-Z Корпус металлический ЩРн-54з-1 36 УХЛ3 IP31 540×440×120 5 отверстий ∅31 мм (снизу).
MKM14-N-72-31-Z Корпус металлический ЩРн-72з-1 36 УХЛ3 IP31 540×600×120 6 отверстий ∅31 мм (снизу).
Под заказ поставляется (последняя цифра наименования 6 цвет-RAL 7035, 8 цвет – RAL 9016):
MKM13-V-48-30-Z Корпус металлический ЩРв-48з-1 38 УХЛ3 IP31 630х320х120 (ВхШхГ) ИЭК
MKM12-V-54-30-Z Корпус металлический ЩРв-54з-1 38 УХЛ3 IP31 550х450х120 (ВхШхГ) ИЭК
MKM12-V-72-30-Z Корпус металлический ЩРв-72з-1 38 УХЛ3 IP31 550х610х120 (ВхШхГ) ИЭК
MKM14-V-09-30-Z Корпус металлический ЩРв-9з-1 36 УХЛ3 IP31 550х610х120 (ВхШхГ) ИЭК
MKM13-V-09-30-Z Корпус металлический ЩРв-9з-1 38 УХЛ3 IP31 ИЭК
MKM13-N-48-31-Z Корпус металлический ЩРн-48з-1 38 УХЛ3 IP31 670х330х120 (ВхШхГ) ИЭК
MKM12-N-54-31-Z Корпус металлический ЩРн-54з-1 38 УХЛ3 IP31 540х440х120 (ВхШхГ) ИЭК
MKM12-N-72-31-Z Корпус металлический ЩРн-72з-1 38 УХЛ3 IP31 540х600х120 (ВхШхГ) ИЭК
MKM14-N-09-31-Z Корпус металлический ЩРн-9з-1 36 УХЛ3 IP31 ИЭК
MKM13-N-09-31-Z Корпус металлический ЩРн-9з-1 38 УХЛ3 IP31 ИЭК
Материал (корпуса) | сталь |
Количество рядов | 2 ряда |
Способ монтажа (установки) | встраиваемый |
Кол-во модулей | 24 |
Степень защиты IP | IP31 |
