Нормативная точность от 5 % до 100 % диапазона измерения.
Частотная характеристика: 50–60 Гц, истинное среднеквадратичное значение.
Максимальный пусковой ток на входе: 600 А; чувствительность к пусковому току: > 2 А. Постоянный ток 60,00 А 10 мА ± 2,0 % от показаний ± 8 разрядов 600,0 А 100 мА ± 2,5 % от показаний ± 8 разрядов Защита от превышения диапазона: максимальный входной ток 600 А. Измерение силы постоянного тока в микроамперах 200 мкА 1 мкА ± 0,9 % от показаний ± 6 разрядов Истинное СКЗ напряжения переменного тока (с ЧРП) 6,000 В 1 мВ ± 1,0 % от показаний ± 5 разрядов 60,00 В 10 мВ 600,0 В 100 мВ ± 1,2 % от показаний ± 5 разрядов 1000 В 1 В ± 1,5 % от показаний ± 5 разрядов Диапазон напряжения переменного тока для испытания частотно-регулируемого привода: 100–600 В.
Полоса пропускания напряжения переменного тока: от 50 до 1000 Гц (синусоида);
50/60 Гц (все волны).
Нормативная точность от 5 % до 100 % диапазона измерения.
Максимально допустимое значение на входе: 1000 В переменного тока (среднеквадратичное значение).
Максимально допустимое пиковое значение на входе: 1000 В. Напряжение постоянного тока 6,000 В 1 мВ ± 0,9 % от показаний ± 3 разряда 60,00 В 10 мВ ± 1,0 % от показаний ± 3 разряда 600,0 В 100 мВ 1000 В 1 В ± 1,2 % от показаний ± 3 разряда Максимально допустимое значение на входе: 1000 В постоянного тока.
Переменный + постоянный ток: макс. 1000 В.
Точность указана в диапазоне: < 600 В, ±(2,0 % + 30); > 600 < 1000 В, ±(3,0 % + 20). Напряжение переменного/постоянного тока (низкий импеданс) 6,000 В 1 мВ ± 3,0 % от показаний ± 40 разрядов 60,00 В 10 мВ 600,0 В 0,1 В Защита от перезаряда: 600 В постоянного/переменного тока (среднеквадратичное значение).
Защита на входе: 600 В переменного тока (среднеквадратичное значение) или 600 В постоянного тока.
Низкое входное сопротивление: ~300 кОм (постоянный и переменный ток).
Точность указана в диапазоне ± 3,0 % от показаний ± 8 разрядов.
Максимальное входное напряжение 600 В. Сопротивление 600,0 Ом 0,1 Ом ± 1 % от показаний ± 4 разряда 6,000 кОм 1 Ом ± 1,5 % от показаний ± 2 разряда 60,00 кОм 10 Ом 600,0 кОм 100 Ом 6,000 МОм 1 кОм ± 2,0 % от показаний ± 5 разрядов 60,00 MОм 10 кОм ± 3 % от показаний ± 8 разрядов Защита на входе: 300 В постоянного тока или 300 В переменного тока (среднее квадратичное значение). Емкость 99,99 нФ* 0,01 нФ ± 4,5 % от показаний ± 20 разрядов 999,9 нФ 0,1 нФ ± 3,0 % от показаний ± 5 разрядов 9,999 мкФ 0,001 мкФ 99,99 мкФ 0,01 мкФ 999,9 мкФ 0,1 мкФ 9,999 мФ 0,001 мФ 99,99 мФ 0,01 мФ ± 5 % от показаний ± 5 разрядов Защита на входе: 300 В постоянного тока или 300 В переменного тока (среднее квадратичное значение).
* < 99,99 нФ (нет спецификации). Частота с измерительными проводами (напряжение переменного тока) От10 Гц до 100 кГц ± 1,0 % от показаний ± 5 разрядов Защита на входе: 1000 В переменного тока (среднеквадратичное значение). Чувствительность: > 15 В переменного тока (среднеквадратичное значение, синусоида). Частота (переменный ток) От 45 Гц до 1 кГц ± 1,0 % от показаний ± 5 разрядов Чувствительность: > 20 А. Рабочий цикл 20,0–80,0 % 0,1 ± 1,2 % от показаний ± 10 разрядов Температура От -20 до 1000 °C 0,1/1 °C ± 3 % от показаний ± 3 °C От -4 до 1832 °F 0,1/1 °F ± 3 % от показаний ± 5 °F Датчик: термопара типа К.
Защита на входе: 300 В постоянного тока или 300 В переменного тока (среднее квадратичное значение). Функция Условия тестирования Показания Диод Прямой постоянный ток составляет приблизительно
1 мА; макс. напряжение разомкнутой цепи 3 В. Падение прямого напряжения диода. Проверка на обрыв Максимальный тестовый ток 1,5 мА. Пока сопротивление меньше 50 Ом, раздается длинный звуковой сигнал. Защита на входе: 300 В постоянного тока или 300 В переменного тока (среднее квадратичное значение).

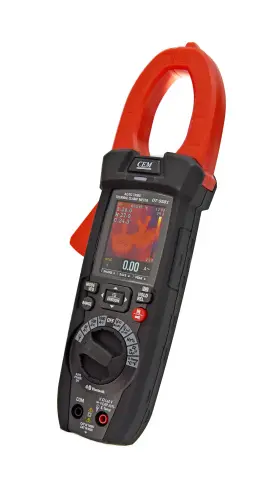

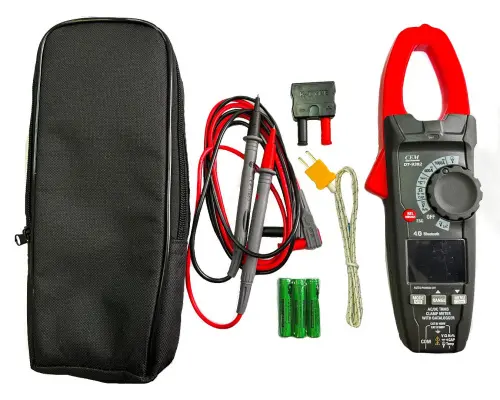

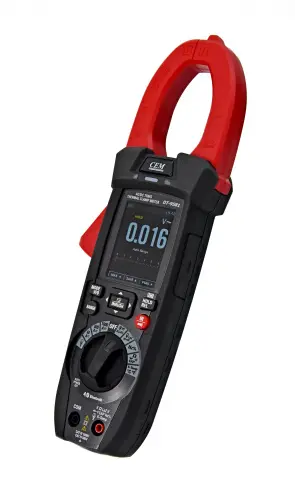

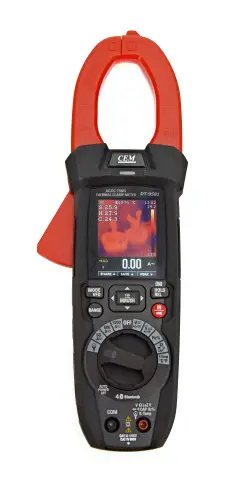

Профессиональные, промышленные токоизмерительные клещи TRMS с встроенным тепловизором оснащены цветным TFT ЖК-дисплеем и обеспечивает аналого-цифровое преобразование сигнала с высокой точностью и малым временем отклика. Пользуясь этим устройством, можно без труда обнаружить и затем устранить проблемы в проводке промышленного оборудования, эта работа облегчается благодаря применению Bluetooth-технологии. Безопасность измерений гарантируется за счет применения усиленного пластмассового корпуса
Основные технические особенности
- 2,4'' TFT цветной ЖК-дисплей с 6000 отчетов
- Встроенный тепловизор с прицельным указателем максимального, минимального и среднего значений
- Быстрая смена кадров тепловизора на частоте 50Гц
- Измерение постоянного напряжения
- Измерение переменного напряжения, напряжения AC+DC TRMS
- Измерение постоянного тока
- Измерение переменного тока, тока AC+DC TRMS
- Проверка сопротивления и контроль на обрыв
- Тест целостности диодов
- Измерение емкости конденсаторов
- Измерение частоты
- Измерение коэффициента заполнения
- Измерение температуры с применением датчика типа K
- Измерение тока с помощью гибкого щупа
- Прорезиненный ударопрочный корпус обеспечивает защиту прибора от различных механических повреждений
- Ударопрочная защищенная конструкция позволяет прибору работать в жестких условиях эксплуатации
- Эргономичный и современный дизайн имеет подставку-упор для удобного вертикального расположения
- Предназначен для использования как внутри помещений, так и снаружи
- Подсветка дисплея LCD
- Автоматическое отключение питания
Область применения: DT-3260 Мультиметр цифровой
- ЖКХ, в быту
- Энергетика: диагностика электрических соединений
- Радиоэлектроника и диагностика электрических приборов
DT-3260 карманный цифровой мультиметр. Соответствует требованиямEN 610101-1 CAT III 600В.
Функция
Погрешность
3216
3218
3219
3280
3290
Постоянное напряжение до 600V
± 0,8%
*
*
*
*
*
Переменное напряжение до 600V
± 1,2%
*
*
*
*
*
Ток постояннго напряжения
± 1,5%
340mA
400mA
200mA
400mA
Ток переменного напряжения
± 2,0%
340mA
400mA
200mA
400mA
Сопротивление
± 3.0%
20 МОм
30MΩ
40MΩ
20 МОм
40MΩ
Бесконтактная напряжения :50-600V
*
*
Прозвонка: <35Ω,
Тест диодов: максимальное напряжение 3,4 В

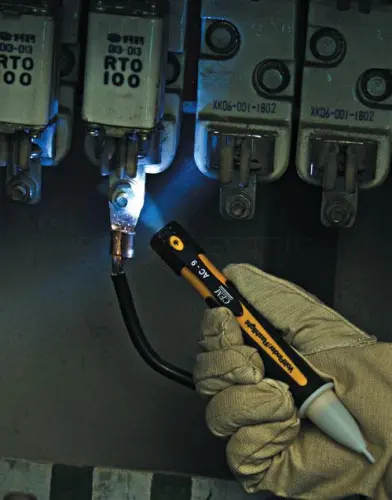

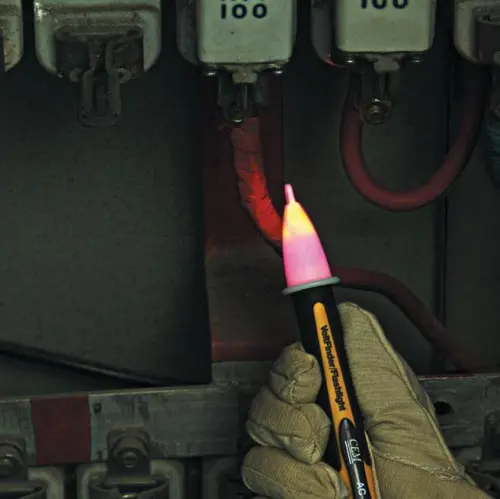

Детектор напряжения AC-9 — прибор в форме ручки, предназначенный для обнаружения переменного тока в диапазонах от 200 В до 1000 В. Компактный гаджет работает бесконтактным способом: найдет обрыв в сети питания, проверит розетку, осветительный прибор и выключатель на предмет работоспособности/наличия напряжения.
Как использовать? Достаточно просто коснуться детектором токопроводящей части прибора или клеммы — красный светодиод оповестит о наличии напряжения. Подходит для проверки щитка перед энергетическими работами, заменой фрагментов электролинии.
Сфера применения. Удобно использовать детектор AC-9 в быту при ремонтных работах и замене проводки, электрических аксессуаров.
Удобство использования. Форма гаджета позволяет ему проникнуть в труднодоступные места и ограниченные пространства. Встроенный фонарик подсветит зону работ. На корпусе есть клипса — компактный индикатор напряжения можно прицепить на одежду во избежание потерь и для быстрого доступа.
Особенности:
- недорогой и простой в использовании;
- двойной герметичный корпус защитит устройство от падений, пыли и влаги;
- звуковой и светодиодный сигнал;
- работает на 2 батареях 1,5В типа ААА.
Технические характеристики:
Параметр
Значение
Диапазон обнаруживаемого напряжения
~200...1000В
Условия эксплуатации
-10...50°С, <90%RH
Условия хранения
-10...50°С, <80%RH
Размеры
176х26x26 мм
Вес
48 г

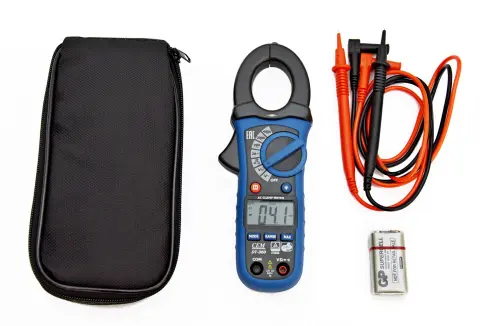

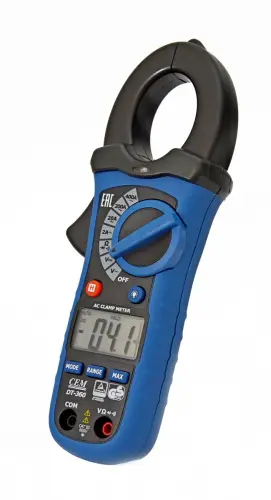

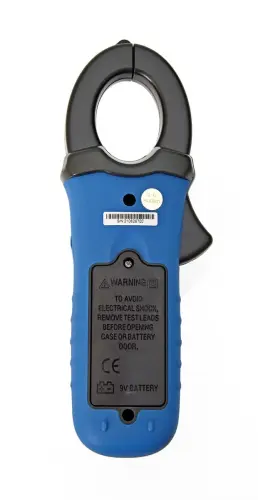

Токоизмерительные клещи DT-360 — удобное устройство для измерения переменного тока до 400 А и сопротивления до 20 Мом. В комплектацию добавлены щупы — без контакта с проводником проверят переменное напряжение в пределах до 600 Ват. Как и другие токоизмерительные устройства, способны провести проверку диодов и обнаружить обрыв линии в электрической цепи. Работает с разрешением по току в 1 Ма.
Конструкция. Охват клещей DT-360 составляет 30 мм. Корпус защищает гаджет от ударов, а прорезиненные боковые элементы позволяют клещам не выскальзывать из рук, даже если работы проводятся в защитных перчатках.
LCD экран. Контрастный дисплей оснащен подсветкой для работ в темное время суток. Удерживает показатели MAX, записывает данные после измерения опцией DATA HOLD.
Аккумулятор. Электроизмерительные клещи выключаются автоматически с целью экономии ресурса батареи. На дисплее отображено состояние разряда аккумулятора.
Особенности:
- применяется в ЖКХ сфере, быту и промышленности;
- применимы внутри помещений и снаружи;
- для вертикальной установки в комплектацию входит подставка-упор.
Технические характеристики:
Режим
Максимальное значение
Точность (% от значения показания)
Переменный ток (50/60Гц)
2А
±(2,5%+10)
20А
±(2,5%+4)
200А
±(2,5%+4)
400А
±(3%+4)
Постоянное напряжение
200мВ
±(0,8%+2)
2В
±(1,5%+2)
20В
200В
600В
±(2%+2)
Переменное напряжение
200мВ
±(1,5%+35)
2В
±(1,8%+8)
20В
200В
600В
±(2,5%+8)
Сопротивление
200Ом
±(1,0%+4)
2кОм
±(1,5%+2)
20кОм
200кОм
2МОм
±(2,5%+3)
20МОм
±(3,5%+5)
Размер охвата
Прим. 1,2 дюйма (30 мм)
Тест диодов
Тестовый ток 0,3 мА стандартно, постоянное напряжение разомкнутой цепи 1,5В стандартно
Контроль на обрыв
Пороговое значение <150 Ом, тестовый ток < 0,5 мА
Индикатор низкого заряда батареи
« » отображается на экране
Индикатор перегрузки
«OL» отображается на экране
Быстродействие
2 измерения в сек.
Входное сопротивление
10 МОм (постоянный и переменный ток)
Экран
ЖК, 2000 отсчетов
Частота переменного тока
50-60Гц
Частота напряжения переменного тока
50-60Гц
Рабочий диапазон температур
От 41 до 104°F (от 5 до 40°С)
Диапазон температур при хранении
От – 4 до 140°F (от -20 до 60°С)
Относительная влажность во время работы
До 80% при 87°F (31°С) снижается линейно до 50% при 104°F (40°С)
Относительная влажность при хранении
Не более 80%
Высота над уровнем моря
Не более 7000 футов (2000 м)
Электрическая безопасность
600В, категория III
Элемент питания
Батарея 9В
Автоматическое выключение
Примерно через 15 минут
Габаритные размеры / вес
197×70×40 мм / 183 г
Безопасность
Для работы в помещении, категория по перенапряжению – II,
степень загрязнения – 2.
Категория II относится к прибору, его оснащению и т.д.,
переходные напряжения для прибора ниже напряжений категории III.
Комплект поставки:
- Прибор DT-360.
- Измерительные щупы.
- Батарейка 9В типа "Крона".
- Чехол.
- Руководство по эксплуатации.
Гарантия: 24 месяца.

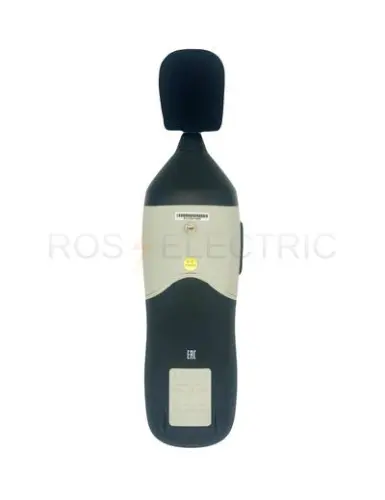

Шумомер DT-8852 — компактное устройство для измерения шумов в пределах от 30 до 130 дБ. Контролирует параметры акустического шума в помещениях и на улице.
Область применения. Прибор предназначен для охраны здоровья населения (измерение уровня шума в жилых районах), применим в промышленности для контроля акустических нормативов, используется архитекторами при проектировании элементов инфраструктуры.
ЖК дисплей. Четырехзначный экран оснащен подсветкой, выводит информацию: результаты измерений, MAX, MIN и средние значения, удерживает показатели через DATA HOLD. Отображает уровень заряда элемента питания, оповещает пользователя о низких порогах измерений.
Особенности модели. От предшествующих шумомеров в линейке DT-8852 отличает ручная регулировка уровня тревоги и регистратор данных. Диапазон измерений девайса включает четыре частоты (Low 30-80, Medium 50-100, High 80-130, Auto 30-130 дБ). Учитывает временные характеристики в форматах Slow и Fast — 1сек и 125 мсек соответственно.
Удобство использования. Шумомер можно подключить к ПК через USB порт, а через аналоговые выходы постоянного и переменного тока интегрировать полученные данные на спектроанализатор или осциллограф.
Другие параметры:
- точные расчеты с погрешностью ±1.4 децибел;
- два частотных фильтра A и C;
- индикация перегрузки;
- функция регистратора;
- надежная конструкция и простое управление.
Технические характеристики:
Габариты, масса: 278х76х50 мм, 0.350 кг.
Питание: 9 В IEC 6F22.

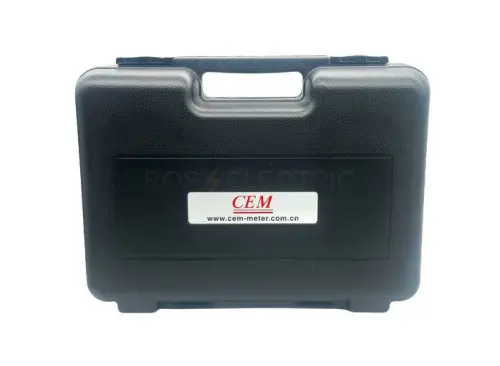

Комплектация: кейс, батарея, адаптер питания, штатив, USB кабель, ПО.

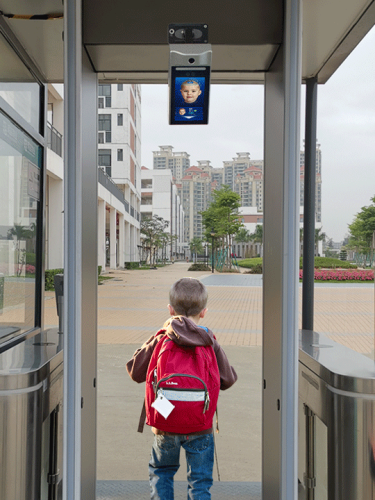

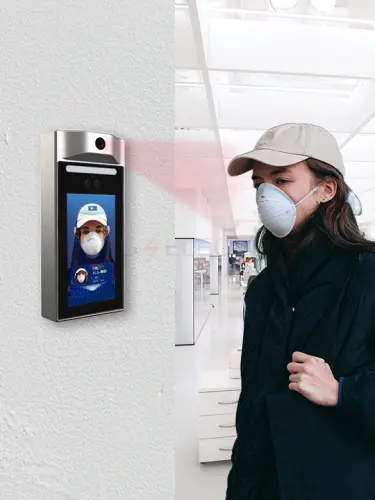

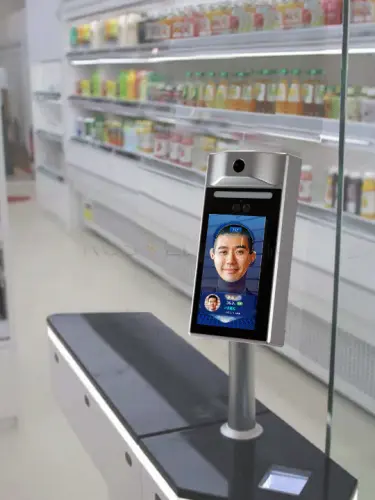

Тепловизор CEM AI-321 — это современный прибор, который объединяет опции идентификации лиц и сканирования температуры человека.
Многообразие режимов работы
Модель предлагает три режима работы, совместима с программным обеспечением на разных электронных площадках, что обеспечивает обширный функционал.
- Контроль доступа, учёт посещения для организаций. Тепловизор снабжен особым ПО для тщательного отслеживания пропуска работников, регистрации их присутствия.
- Контроль доступа, отслеживание посещаемости в учебных заведениях. Прибор также подходит для школ, вузов, так как оснащён программным обеспечением, которое учитывает приход учеников и сотрудников.
- Быстрый скрининг температуры. Устройство оборудовано приложением Temperature Cloud, которое быстро считывает показатели и фиксирует изображения. Это дает возможность сотрудникам моментально реагировать на отклонения в температуре.
Искусственный Интеллект в Действии
CEM AI-321 успешно использует искусственный интеллект для интеграции ИК-термометра и распознавания лиц. Процесс предельно прост: человеку необходимо встать перед терминалом для моментальной идентификации, замера температуры. Если показатели превышают норму, прибор немедленно подаёт сигнал тревоги и закрывает вход.
Технические характеристики тепловизора-монитора AI-321 (Одноточечное инфракрасное измерение температуры)
Параметры модуля измерения температурыДиапазон измерений
от 32°C до 45°C (от 89,6°F до +113°F) Точность измерения ±0,5°C (0,9°F) или ±2% показания (при температуре окружающей среды 25±2°C/77±3,6°F Дистанция измерения 20 - 50 см Длительность измерения 0,5 с Параметры аппаратного обеспечения системы Процессор 4-х ядерный A7 Операционная система Android 8.1 Объём памяти 1Гб LPDDR3 Объём хранилища 16Гб EMMC Параметры камеры Разрешение Цветная 200Вт (1920х1080)ИК 130Вт (1280х960) Модуль обработки изображений Цветной AR0230
Инфракрасный AR0130 Объектив 2,9 мм Высота распознавания 1,0 - 2,0 м Дистанция распознавания 0,3 - 1,2 м Угол обзора Горизонтальный: 89°
Вертикальный: 57°
Диагональный: 98° Угол распознавания лица ±30° Минимальная освещенность Цветная ≥0,01 люкс при F1.2
ИК ≥0,1 люкс при F1.2 Соотношение "сигнал-шум" Цветная ≥4дБ
ИК ≥44дБ Широкий динамический диапазон Цветная ≥105дБ
ИК ≥83,5дБ Параметры интерфейса Сетевой интерфейс 1 RJ45 10/100Мбит/с адаптивный интерфейс Ethernet Интерфейс USB 1 интерфейс USB Беспроводная передача данных WiFi+BLE4.0 WiFi+BLE4.0 1 интерфейс RS485 Интерфейс реле 1 разъем реле Кнопка проверки двери пожарной сигнализации 1 кнопка проверки двери пожарной сигнализации Резервные вводы/выводы 1 11-контактный разъем Электропитание DC 12В/ 3A Интеллектуальные функции Количество распознаваемых лиц 50000 Запись в автономном режиме 100000 Точность распознавания 99,83% Распознавание живых лиц Поддерживает бинокулярную технологию, использует изображения в ближнем инфракрасном диапазоне Распознавание лиц Разрешение 1080P при 25 кадрах/сек, поддержка оптимизации и отслеживания при распознавании лиц Скорость распознавания лиц Прим. 200мс Скорость распознавания живых лиц Прим. 400мс Адаптация работы при наличии на лице посторонних предметов Очки, парики, макияж и др., в том числе ношение масок Основные характеристики Размер экрана 7 дюймов Размер устройства (Д x Ш x В) 268x135x45 мм Рабочая влажность 10%-90% Рабочая температура 10-40°C/ 50-140°F
- Прорезиненный ударопрочный корпус обеспечивает защиту прибора от различных механических повреждений
- Ударопрочная защищенная конструкция позволяет прибору работать в жестких условиях эксплуатации
- Эргономичный и современный дизайн имеет подставку-упор для удобного вертикального расположения
- Предназначен для использования как внутри помещений, так и снаружи
- Подсветка дисплея LCD
- Автоматическое отключение питания
Область применения: DT-202 Мультиметр цифровой
- ЖКХ, в быту
- Энергетика: диагностика электрических соединений
- Радиоэлектроника и диагностика электрических приборов
DT-202 компактный высокопроизводительный цифровой мультиметр
Цифровые мультиметры 991/200 серии полностью обеспечивают многофункциональность, при более низкой цене. Выдвижная ножка, позволяет удобно разместить прибор на столе.
Соответствует стандартам безопасности
1. EN61010-1 CATIII 600В
2. Защитный футляр
3. 10А плавкий предохранитель
Особенности:
991/200
992/201
993/202
202T
204
204T
Измерения RMS
*
*
ЖК-дисплей
2000
2000
4000
4000
4000
4000
Аналоговая гистограмма / сегментов
* / 41
* / 41
Ручной выбор диапазона
*
- / *
Автоматический и ручной выбор диапазона
992
*
*
*
*
Удержание данных
*
*
*
*
*
*
Относительная функция
*
*
MAX / MIN режим записи
*
*
Дисплей с подсветкой
200
201
*
*
*
*
Auto Power Off
*
*
*
*
Индикатор низкого заряда батареи
*
*
*
*
*
*
Технические характеристики:
Функция
Максимум Диапазон
Базовая точность
991/200
992/201
993/202
202T
204
204T
Напряжение постоянного тока
600
± (0,8% ± 2г)
*
*
*
*
*
*
Напряжение переменного тока
600
± (1,2% ± 10г)
*
*
*
*
*
*
Постоянный ток
10А
± (1,2% ± 2г)
*
*
*
*
*
*
Переменный ток
10А
± (1,8% ± 7, г)
* / -
*
*
*
*
Сопротивление
2000Ω
± (0,8% ± 2г)
*
*
40мОм
± (0,8% ± 2г)
*
*
*
*
Температура (датчик К-типа)
760 º C/1400 º F
± (3,0% ± 3)
*
*
*
*
*
Рабочий цикл
0.1% ~ 99,9%
± (1,2% ± 2г)
*
*
*
*
Частота
9.999MHz
± (1,5% ± 4, г)
*
*
*
*
Емкость
200uF
± (2,5% ± 5г)
*
*
40mF
± (2,5% ± 5г)
*
*
Тест диода
Открытое 2.8Vdc напряжение Испытательный ток 1 мА
*
*
*
*
*
Цифровые мультиметры DT-3290 в компактном корпусе стержневого типа предназначен для измерения постоянного и переменного тока и напряжения, сопротивления. DT-3290 снабжены бесконтактным детектором напряжения. Такая модель удобна при хранении и траспортировки измерительного прибора. Мультиметр имеет систему автоотключения, это позволяет экономить заряд элементов питания.
Особенности:
- Прорезиненный ударопрочный корпус обеспечивает защиту прибора от различных механических повреждений
- Ударопрочная защищенная конструкция позволяет прибору работать в жестких условиях эксплуатации
- Эргономичный и современный дизайн имеет подставку-упор для удобного вертикального расположения
- Предназначены для использования как внутри помещений, так и снаружи\
- Подсветка дисплея LCD
- Автоматическое отключение питания
Область применения:
- ЖКХ, в быту
- Энергетика: диагностика электрических соединений
- Радиоэлектроника и диагностика электрических приборов
Технические характеристики:
- Разрядность шкалы: 4000 отсчетов
- Постоянное напряжение: 600В: ±0.8%
- Переменное напряжение: 600В: ±1.2%
- Постоянный ток: 400мА: ±1.5%
- Переменный ток: 400мА: ±2.0%
- Сопротивление: 40MΩ: ±3.0%
- Бесконтактный детектор напряжения: 50-600В
- Прозвонка цепей
- Диодный тест
- Размеры: 220 x 40 x 33 мм
- Вес: 215 г
Внешний вид и основные элементы СЕМ DT-3290:
- Измерительный щуп для проверки напряжения/тока/целостности диодов/наличие обрыва
- Регулятор
- Индикаторная лампа для бесконтактного измерения переменного напряжения
- Поворотный переключатель режимов
- Кнопка выбора диапазона измерения RANGE
- Кнопка выбора режима измерения MODE
- Кнопка фиксации данных на экране Data Hold
- ЖК-экран
- Крышка батарейного отсека
- Общий вывод СОМ
Комплект поставки:
- прибор,
- щупы,
- руководство пользователя,
- элемент питания 2 шт 1,5 В типа LR44.
- упаковка
Индикатор порядка чередования фаз DT-901 производителя СЕМ предназначендля обнаружения сложных электрических трехфазных систем.
При готовности работы прибора загорается зеленый свет индикатора. Порядок следования фаз отображается на дисплее.
- в случае прямого следования фаз индикатор вращения поворачивается по часовой стрелке,
- в случае обратного - против.
Корпус модели соответствует типу защиты IP40 и успешно препятствует попаданию пыли и влаги на внутренние элементы системы. Для работы индикатора не требуется батарея - питание осуществляется непосредственно от испытываемой установки.
Особенности индикатора порядка чередования фаз СЕМ DT-901.
Удобство в работе
Провода индикатора порядка чередования фаз СЕМ CTVDT-901 имеют разные цвета. Это позволяет не путать провода в процессе работы,
Удобная визуализация
Индикаторпорядка чередования фаз СЕМ CTVDT-901 имеет дисплей 3х3 см. Показания индикатора выводятся на дисплей и легко просматриваются благодаря крупному шрифту.
Надежно держится в руках
Рельефная поверхность корпуса позволяет прибор уверенно держать в руках: он случайно не выскользнет из рук оператора в процессе работы. С данным прибором удобно работать как в перчатках, так и без них.
Технические характеристики:
Номинальное напряжение
40 В – 690 В
Рабочая частота
15 – 400 Гц
Ток
1 мА
Номинальный тестовый ток (на каждую фазу)
1 мА
Питание
От испытываемой установки
Электробезопасность
IEC61010/EN61010 IEC61557-7/EN61557-7
Уровень защиты
CATIII 600V
Категория безопасности
IP40
Рабочая температура
0ºС - +40ºС
Габариты
130 мм х 69 мм х 32 мм
Вес
130 г
Комплектация
- Соединительные провода (3 шт)
- Самофиксирующиеся зажимы "крокодил"
- Руководство по эксплуатации
- Транспортный чехол
- Упаковка.

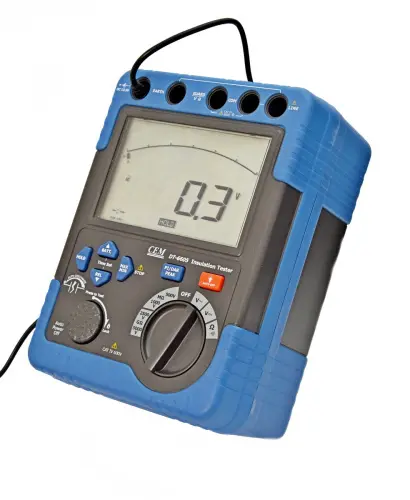

Высоковольтный измеритель DT-6605 сопротивления изоляции представляет собой портативный прибор, предназначенный в первую очередь для измерения напряжения переменного/постоянного тока, сопротивления, прозвонки цепи / измерения сопротивления изоляции.
Данный мегаомметр представляет собой управляемый микрокомпьютер, 4-х диапазонный высоковольтный измеритель сопротивления изоляции, предназначенный для измерения сопротивления изоляции, напряжения переменного/постоянного тока, прозвонки цепи/ измерения сопротивления изоляции. Он разработан в соответствии со следующими стандартами безопасности: IEC 61010-1 (CAT IV 600 В Степень загрязнения 2) и IEC 61010-031 (требования безопасности к щупам электрическим ручным для электрических измерений и испытаний)
- Диапазон испытания изоляции: от 0,1 МОм до 60 ГОм
- Напряжение испытания изоляции: 500 В, 1000 В, 2500 В, 5000 В
- Напряжение переменного/постоянного тока: от 0,5 В до 600 В
- Тестирование электропроводности цепи при 200 мА
- Сопротивление: от 0,1 Ом до 6 кОм
- Функция автоматической разрядки и функция предупреждения о наличии испытательного высокого напряжения.
При измерении сопротивления изоляции цепей с ёмкостной составляющей происходит автоматическая разрядка этих цепей после окончания измерения. Разрядку можно увидеть на аналоговой гистограмме.
- Функция выбора уровней подсветки для облегчения работы в тускло освещённом месте или при работе в ночное время.
- Предупреждающие символы схемы под напряжением плюс звуковой аварийный сигнал.
- Если схема находится под напряжением, то проверка изоляции будет невозможна при напряжении выше 30 В для дополнительной защиты пользователя.
- Функция автоматического отключения питания прибора и проверки зарядки батареи.
- С помощью функции измерения по таймеру процесс измерения выполняется автоматически в заданное время.
- Измерение с учётом коэффициента поляризации (PI)
Коэффициент поляризации можно измерить с помощью функции автоматического измерения соотношения сопротивления в 1 мин. и 10 мин. двух моментов времени и автоматически (Pass/Fail). - С коэффициентом остаточной поляризации (DAR)
Коэффициент остаточной поляризации рассчитывается с помощью функции автоматического измерения соотношения сопротивления в 30 сек. и 1 мин. в двух моментах времени и автоматически (Pass/Fail). - Автоматическое ранжирование с максимальным индуцируемым числом 6000 на ЖК-дисплее и аналоговой гистограмме.
- Относительные значения МАКСИМУМА/МИНИМУМА, ПИКА и функции удержания данных для измерений напряжения постоянного/переменного тока.
- Источник питания: 8 батарей (LR14/R14) по 1,5 В
Характеристики DT-6605 Мегаомметр:
Измерение сопротивления изоляции
Номинальное напряжение
500В
1000В
2500В
5000В
Диапазон измерений (автоматически й выбор)
0,005 - 6,000 МОм
6,01 - 60,00 МОм
60,1 - 600,0 МОм
0,61 – 6,00 ГОм
0,005 - 6,000 МОм
6,01 - 60,00 МОм
60,1 - 600,0 МОм
0,61 – 6,00 ГОм
0,05 - 60,00 МОм
60,1 - 600,0 МОм
0,61 – 6,00 ГОм
6,1 – 60,0 ГОм
0,05 - 60,00 МОм
60,1 - 600,0 МОм
0,61 – 6,00 ГОм
6,1 – 60,0 ГОм
Напряжение холостого хода
Постоянный ток
500В
+20%,-0%
Постоянный ток
1000В
+20%,-0%
Постоянный ток
2500В
+20%,-0%
Постоянный ток
5000В
+20%,-0%
Номинальный ток
1 - 1,2 мА
(при нагрузке в
0,5 МОм)
1 - 1,2 мА
(при нагрузке в 1
МОм)
1 - 1,2 мА
(при нагрузке в
2,5 МОм)
1 - 1,2 мА
(при нагрузке в 5
МОм используйте сетевой адаптер)
Ток короткого замыкания
Около 1 мА
Погрешность
±2,5% от снятия показаний ±15 число цифр (при 0,005 - 600,0 МОм)
±3% от снятия показаний ±15 число цифр (при 0,61 - 6,00 ГОм)
±4% от снятия показаний ±15 число цифр (при 6,1 - 60,0 ГОм)
Диапазон напряжений на мониторе
от 5 до 6000В постоянного тока (разрешение 1В) погрешность ±1,5% от снятия показаний ±5 число цифр
Примечание: Этот монитор используется для проверки электрических зарядов, хранящихся на испытываемом оборудовании, с целью выявления разрядки. Измеренное значение напряжения, отображённое на ЖК-дисплее, является эталонной величиной. Прибор показывает неточные значения при напряжении более 30 В.
Измерение напряжения постоянного/переменного тока
Диапазон
Разрешение
Погрешность
Напряжение постоянного тока
0,5 - 600,0 В
0,1 В
±1,0% от снятия показаний ±5 число цифр
Напряжение переменного тока (от 40 до 400Гц)
0,5 - 600,0 В
0,1 В
±1,0% от снятия показаний ±5 число цифр (от 40 до 60Гц)
±2,5% от снятия показаний ±10 число цифр (от 61 до 400Гц)
Измерение низкого сопротивления и прозвонка цепи
Диапазон
Разрешение
Погрешность
Сопротивление (автоматический выбор)
0,1 - 600,0 Ом
0,1 Ом
±1,5% от снятия показаний ±10 число цифр
601 - 6,000 кОм
0,001 кОм
±1,5% от снятия показаний ±15 число цифр
Звуковой сигнал при прозвонке цепи: 50 Ом
Ток короткого замыкания: 200 мА
Напряжение испытания холостого хода: 4,5 В
Комплектация Мегомметра DT-6605
№
Описание
Количество
1.
Руководство по эксплуатации. Паспорт
1 шт.
2.
Один щуп чёрного тестового провода с одним зажимом «крокодил»
1 шт.
3.
Один щуп зелёного тестового провода с одним зажимом «крокодил»
1 шт.
4.
Один щуп красного тестового провода с одним зажимом «крокодил»
1 шт.
5.
Два щупа красного тестового провода с одним зажимом «крокодил»
1 шт.
6.
Батареи R14 по 1,5В
8 шт.
7.
Кейс для хранения
1 шт.
8.
Сетевой адаптер (входное напряжение от 110 до 230 В, частотный диапазон 50/60 Гц, выходное напряжение постоянного тока 1,5 В, сила тока 1,0 А)
1 шт.
Функция
Диапазон
Разрешение
Погрешность
(% от показаний + цифры)
Истинное среднеквадратичное значение переменного тока
40,00 A
10мA
±2,0% от показаний ± 8 цифр
400,0 A
100 мA
±2,5% от показаний ± 8 цифр
Защита от превышения диапазона: максимальное входное значение 400 А
Погрешность указывается в пределах от 5 до 100% от диапазона измерений
Частотная характеристика: истинное среднеквадратичное значение от 50 до 60 Гц
Максимальное входное значение пускового тока: 400 А; чувствительность к пусковому току: >2 А
Постоянный ток
40,00 A
10 мA
±2,0% от показаний ± 8 цифр
400,0 A
100 мA
±2,5% от показаний ± 8 цифр
Защита от превышения диапазона: максимальное входное значение 400 А
Истинное среднеквадратичное значение напряжения переменного тока (с частотным преобразователем)
4,000 В
1 мВ
±1,2% от показаний ± 5 цифр
40,00 В
10 мВ
400,0 В
100 мВ
1000 В
1 В
±1,5% от показаний ± 5 цифр
Диапазон испытательного напряжения переменного тока преобразователя частоты: от 100 до 600 В
Полоса пропускания напряжения переменного тока: от 50 до 1000 Гц (синус); 50/60 (любые волны)
Погрешность указывается в пределах от 5 до 100% от диапазона измерений.
Максимальное входное значение: 1000 В ср. квадр. пер. тока
Максимальное ПИКОВОЕ входное значение: 1000 В
Напряжение постоянного тока
4,000 В
1 мВ
±1,0% от показаний ± 3 цифры
40,00 В
10 мВ
400,0 В
100 мВ
1000 В
1 В
±1,2% от показаний ± 3 цифры
Максимальное входное значение: 1000 В пост. тока
Сопротивление
400,0 Ом
0,1 Ом
±1% от показаний ± 4 цифры
4,000 кОм
1 Ом
±1,5% от показаний ± 2 цифры
40,00 кОм
10 Ом
400,0 кОм
100 Ом
4,000 МОм
1 кОм
±2,0% от показаний ± 5 цифр
40,00 MОм
10 кОм
±3% от показаний ± 8 цифр
Входная защита: 300 В пост. тока или 300 В пер. тока
Емкость (автоматический выбор диапазона)
99,99 нФ*
0,01 нФ
±4.5% от показаний ± 20 цифр
999,9 нФ
0,1 нФ
±3,0% от показаний ± 5 цифр
9,999 мкФ
0,001 мкФ
99,99 мкФ
0,01 мкФ
999,9 мкФ
0,1 мкФ
9,999 мФ
0,001 мФ
99,99 мФ
0,01 мФ
±5% от показаний ± 5 цифр
Входная защита: 300 В пост. тока или 300 В пер. тока ср. квадр.
*< 99,99 нФ (технические требования отсутствуют)
Частота с измерительными проводами (напряжение пер.тока)
от 10 Гц до 100 кГц
±1,0% от показаний ± 5 цифр
Входная защита: 1000 В пер. тока ср. квадр.; чувствительность: > 15 В пер. тока ср. квадр.
Частота
(пер. ток)
от 45 Гц до 1 кГц
±1,0% от показаний ± 5 цифр
Чувствительность: > 20 A
- Регистрация максимальных и минимальных показаний
- Большой жидкокристаллический дисплей с подсветкой
- Фильтры А и С
- Быстрые/медленные измерения
- Возможность подключения к компьютеру
- Регистратор данных (DT-8852)
- Регулируемый уровень тревоги
Техническиехарактеристики шумомера DT-8851:
Параметр
Значения
Стандарт
IEC61672-1 class 2, ANSI S1.4 тип 2
Точность
±1.4 дБ
Диапазон частот
31.5 Гц – 8 кГц
Динамический диапазон
50 дБ
Уровень измерений
LO: 30 – 80 дБ Med: 50 – 100 дБ Hi: 80 – 130 дБ Auto: 30 – 130 дБ
Время измерения
Быстрое (125 мс), медленное (1 с)
Микрофон
1/2 дюйма
Разрешение
0,1 дБ
Частота измерений
2 в секунду
Аналоговый выход
AC/DC выход, AC = 1 Вrms, DC=10 мВ/дБ
Габариты
278 мм х 76 мм х 50 мм
Вес
350 г
Точность рассчитывается как [% показания + (число разрядов * разрешение)] при температуре от 18 до 28 °C; относительная влажность < 75 %.
Функция Диапазон Разрешение Точность Напряжение постоянного тока 600,0 мВ 0,1 мВ ±(0,5 % + 8 разрядов) 6,000 В 0,001 В ±(1,5 % + 5 разрядов) 60,00 В 0,01 В 600,0 В 0,1 В 1000 В 1 В Входное сопротивление: > 10 МОм.
Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение). Истинное СКЗ напряжения переменного тока (50–400 Гц) 6,000 В 0,001 В ±(1,5 % + 5 разрядов) 60,00 В 0,01 В 600,0 В 0,1 В 1000 В 1 В Входное сопротивление: > 9 МОм.
Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
Точность указана от 5 % до 100 % диапазона измерения, синусоида. Точность функции PEAK (ПИКОВОЕ ЗНАЧЕНИЕ): ±10 % от показаний; время отклика функции PEAK (ПИКОВОЕ ЗНАЧЕНИЕ): 1 мс. Истинное СКЗ переменного тока при низком импедансе. Напряжение 6,000 В 0,001 В ±(3,0 % + 40 разрядов) 60,00 В 0,01 В 600,0 В 0,1 В 1000 В 1 В Входное сопротивление: 1 кОм.
Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
Точность указана от 5 % до 100 % диапазона измерения, синусоида. Истинное СКЗ переменного и постоянного тока. Напряжение (50 Гц — 1кГц) 6,000 В 0,001 В ±(2,5 % + 20 разрядов) 60,00 В 0,01 В 600,0 В 0,1 В 1000 В 1 В Входное сопротивление: > 10 МОм.
Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение). Постоянный ток 600,0 А 0,1 А ±(2,5 % + 5 разрядов) 1000 A 1 A ±(2,8 % + 5 разрядов) Защита от перезаряда: 1000 A пост./перем. тока (СКЗ) СКЗ переменного тока 600,0 А 0,1 А ±(2,5 % + 8 разрядов) 1000 A 1 A ±(2,8 % + 8 разрядов) Защита от перезаряда: 1000 A пост./перем. тока (СКЗ).
Точность указана от 5 % до 100 % диапазона измерения, синусоида. Интегральное время функции пускового тока 100 мс, показания только для справки. Проверка сопротивления и проверка цепи на обрыв 600,0 Ом 0,1 ОМ ±(1,0 % + 10 разрядов) 6,000 кОм 0,001 кОм ±(1,5 % + 5 разрядов) 60,00 кОм 0,01 кОм 600,0 кОм 0,1 кОм 6,000 МОм 0,001 МОм ±(2,5 % + 5 разрядов) 60,00 MОм 0,01 МОм ±(3,5 % + 10 разрядов) Звуковой сигнал: < 50 Ом.
Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение). Частота (электронные схемы) 9,999–9,99 кГц 0,01–10 Гц ±(1,2 % + 5 разрядов) Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
Чувствительность: > 5 В СКЗ (при рабочем цикле 20–80 %). Рабочий цикл 10,0–90,0 % 0,1 % ±(1,2 % + 8 разрядов) Диапазон частоты импульсов: 40 Гц — 10 кГц; амплитуда импульса: ± 5 В (100 с — 100 мс) Емкость 60,00 нФ 0,01 нФ ±(4,0 % + 20 разрядов) 600,0 нФ 0,1 нФ ±(3,0 % + 8 разрядов) 6,000 мкФ 0,001 мкФ 60,00 мкФ 0,01 мкФ 600,0 мкФ 0,1 мкФ 6000 мкФ 1 мкФ ±(5,0 % + 8 разрядов) Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение). Измерение температуры датчиком с термопарой типа K От -40,0 до 600,0 °C 0,1 °C ±(1,5 % + 3 °C) От 600 до 1000 °C 1 °C От -40,0 до 600,0 °F 0,1 °F ±(1,5 % + 5,4 °F) От 600 до 1800 °F 1 °F Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
Точность прибора без щупа; указывается точность при стабильной температуре окружающей среды ±1 °C.
При длительных измерениях показания увеличиваются на 2 °C. Функция Тестовый ток Максимальное напряжение при разомкнутой цепи Проверка диодов < 1,5 мА 3,3 В постоянного тока
Функция Номер гармоники Частота базовой волны Разрешение Точность Гармоники напряжения 1–25 20–75 Гц КНИ 0,1 % ±(5,0 % + 8 разрядов) 1–8 75–400 Гц КНИ 0,1 % ±(6,0 % + 8 разрядов) Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
Погрешность определена для напряжения > 10 В; ниже 2 % диапазона напряжения добавить 20 единиц. Гармоники тока 1–25 20–75 Гц КНИ 0,1 % ±(5,0 % + 20 разрядов) Защита от перезаряда: 1000 A пост./перем. тока (СКЗ)
Погрешность определена для силы тока ≥ 10 А; ниже 2 % от диапазона тока добавить 20 единиц. Функция Диапазон Разрешение Точность Мощность постоянного тока 0,00–99,99 кВт 0,01 кВт ±(3,0 % + 10 разрядов) 100,0–999,9 кВт 0,1 кВт ±(3,0 % + 5 разрядов) Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
Напряжение > 10 В; сила тока ≥ 10 А; коэффициент мощности Pf ≥ 0,5; ниже 2 % диапазона добавить 20 единиц. Мощность переменного тока (активная, полная, реактивная) 0,00–99,99 кВт/кВА/кВАр 0,01 кВт/кВА/кВАр ±(3,0 % + 10 разрядов) 100,0–999,9 кВт/кВА/кВАр 0,1 кВт/кВА/кВАр ±(3,0 % + 5 разрядов) Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
Погрешность определена для синусоидального сигнала 20–75 Гц; напряжение > 10 В; сила тока ≥ 10 А; коэффициент мощности Pf ≥ 0,5; ниже 2 % диапазона добавить 20 единиц. Коэффициент мощности/смещение коэффициента мощности 0,20–1,00 0,01 ±3° Погрешность определена для синусоидального сигнала 20–75 Гц; напряжение > 10 В; сила тока ≥ 10 А; ниже 2 % диапазона напряжения и тока добавить 2°. Энергия (активная, полная, реактивная) 0,000–9,999 кВт·ч/кВ·ч/кВАр·ч...
- Прорезиненный ударопрочный корпус обеспечивает защиту прибора от различных механических повреждений
- Ударопрочная защищенная конструкция позволяет прибору работать в жестких условиях эксплуатации
- Эргономичный и современный дизайн имеет подставку-упор для удобного вертикального расположения
- Предназначены для использования как внутри помещений, так и снаружи
- Яркий светодиодный фонарик
Область применения: DT-960B Мультиметр цифровой
- ЖКХ, в быту
- Энергетика: диагностика электрических соединений
- Радиоэлектроника и диагностика электрических приборов
Технические характеристики:
Режим Диапазон Разрешение Точность Постоянное напряжение 400мВ 0,1мВ ±(1%+3) 4В 0,001В 40В 0,01В 400В 0,1В 600В 1В Переменное напряжение 50 до 60Гц 4В 0,001В ±(1%+3) 40В 0,01В 400В 0,1В 600В 1В Характеристики переменного тока установлены в интервалах диапазонов значений: от 5 до 100% Постоянный ток 400мкА 0,1мкА ±(1% +3) 4000мкА 1мкА 40мА 0,01мА 400мА 0,1мА 4A 0,001A ±(1,2% +3) 10А 0,01А (20А: не более 30 сек при сниженной точности измерения) Переменный ток 50 до 60Гц 400мкА 0,1мкА ±(1,2%+3) 4000мкА 1мкА 40мА 0,01мА 400мА 0,1мА 4A 0,001A ±(1,8%+5) 10А 0,01А (20А: не более 30 сек при сниженной точности измерения) Характеристики переменного тока установлены в интервалах диапазонов значений: от 5 до 100% всей шкалы. Сопротивление 400Ом 0,1кОм ±(1,5%+5) 4кОм 0,001кОм 40кОм 0,01кОм 400кОм 0,1кОм 4МОм 0,001МОм 40МОм 0,01МОм ±(2,5%+20) Емкость 40нФ 0,01нФ ±(4,5%+10) 400нФ 0,1нФ 4мкФ 0,001мкФ ±(3,0%+5) 40мкФ 0,01мкФ 400мкФ 0,1мкФ 4000мФ 1мкФ ±(5%+5) Частота электрическая 10-10кГц 0,01Гц ±1,2% Чувствительность: 15В rms Коэффициент заполнения 20 до 80% 0,1% ±(1,2% +2) Длительность импульса: 100мкс-100мс, частота: 5Гц-10кГц
Корпус двойной пластик, IP67 (влаго- и пыленепроницаемый) Тест на удар 6,5 фунтов (3 метра) Контроль диодов тестовый ток не более 1,5мА, постоянное напряжение открытой цепи 3В, стандартно Контроль на обрыв срабатывает звуковой сигнал, если сопротивление ниже 50Ом (примерно), тестовый ток <0,35мА Экран ЖК, 4000 отсчетов Индикатор перегрузки «OL» Автоматическое выкл. питания примерно через 15 минут бездействия Полярность автоматическая, знак (-) указывает на отрицательную полярность измерений Быстродействие 3 измерения в секунду, номинально Индикатор низкого заряда батареи есть Предохранители диапазоны мкА, мА: 0,5А/600В, керамический малоинерционный. Диапазон А: 10А/600В керамический малоинерционный Входное сопротивление 10МОм (постоянное напряжение)
10МОм (переменное напряжение) Крест-фактор ≤ 3 в диапазоне до 300В, со снижением линейности до ≤ 1,5 при 600В Реакция действующее значение Диапазон частот 50/60Гц (все сигналы), 45-1000Гц (синус) Рабочая высота не более 2000 м (7000 футов) Вес 342 г (0,753 фунта) (с кожухом) Размеры 182×82×59мм (с кожухом) Безопасность прибор предназначен для работы с оборудованием электросетей, имеет двойную изоляцию в соответствии с требованиями EN61010-1 и IEC61010-1, ред. 2 (2001), соответствует кат.III, 600В и кат.II, 1000В, степень загрязнения: 2. Прибор также соответствует требованиям UL61010-1, ред. 2 (2004), CAN/CSA С22.2 №61010-1, ред. 2 (2004), UL61010В-2-031, ред. 1 (2003). Элемент питания два, 1,5В (ААА) Рабочая температура 0°C - 40 °C (32 °F - 104 °F) Влажность при эксплуатации не более 80% при 31°С (87°F) со снижением линейности до 50 % при 40°С (104°F) Температура хранения -10 °C - 60 °C (-4 °F - 140 °F) Влажность при хранении <80%
Органы управления:
- - Крышка батарейного отсекаDT-960B
- - ЖК-экран с 4000 отсчетов
- - Кнопка RANGE
- - Кнопка MAX/MIN
- - Кнопка MODE и подсветки
- - Кнопка HOLD и фонарика
- - Переключатель режимов
- - Разъем (контакт) СОМ
- - Положительный контакт 10А
- - Положительный контакт мА, мкА
Комплект поставки: DT-960B
- Прибор (1 шт.)
- Щупы (1 комплект.)
- Руководство по эксплуатации (1 шт.)
- Элемент питания 1,5v ААА (2 шт.)
Гарантия: 24 месяца
Пирометр DT-8868H предназначен для бесконтактного измерения температуры поверхности, обеспечивает высокое оптическое разрешение 1:50 и наибольший диапазон бесконтактного измерения температуры -50°С до 1850 °С
Особенности:
- Вход для щупов ТХА (щуп в комплекте К-типа)
- Широкий диапазон измеряемых температур:от -50°С до 1850 °С
- Высокое соотношение расстояния к пятну оптического контакта (50:1), что позволяет измерять очень маленькие поверхности площадей на больших расстояниях от них
- Интерфейс USB для подключения к ПК
- ПО для анализа показаний
- Двойной лазерный указатель целидля точного наведения
- ЖК-дисплей с 3 цифровыми индикаторами и подсветкой
- Определение max/min/avg показания
- Определение разности между max и min
- Сигнализация при выходе за верхнюю/нижнюю уставку
- Автоудержание показаний на дисплее
- Индикация выхода за верхний предел диапазона
- Индикация низкого заряда батареи
- Автоматическое выключение после 7 секунд бездействия
- Память на 100 показаний
- Время отклика 150 ms
- Сигналы тревог на превышение допустимых высоких и низких значений
- Регулируемая излучающая способность от 0.1 до 1
Область применения: DT 8868H
- ЖКХ, в быту
- Энергетика: диагностика электрических соединений
- Теплоэнергетика и городские хозяйства, температурный контроль зданий, теплотрасс, обслуживание автотранспорта
- Где невозможно измерить температуру поверхности традиционным (контактным) термометром
Технические характеристики:
Тип
Диапазон
Погрешность
Повторяемость
Дискретность
ИК
датчик
–50...20°С
±3°С
±1,5°С
0,1°С
20...500°С
± (1% + 1°С)
± (0,5%
+ 0,5°С)
500...1000°С
±1,5%
1000...1850°С
±2%
±1%
1°С
Щуп
ТХА
–50...1000°С
± (1,5% + 3°С)
±1,5%
0,1°С
1000...1370°С
± (1,5% + 2°С)
1°С
Оптическое разрешение*
50:1
Время отклика
150 мс
Коэффициент излучения
0,10...1,00 (по умолчанию: 0,95)
Спектральная хар-ка
8...14 мкм
Память
100 показаний
Интерфейс
USB
Питание
Батарея 9В типа «Крона»
Условия эксплуатации
0...50°С, 10...90%RH
Условия хранения
–10...60°С, ≤ 80%RH
Размеры вес
180×95×45 мм 250 г
Комплект поставки пирометра DT-8868H
- Пирометр DT-8868H
- Источник питания 9 В «Крона»
- Тренога
- Кабель USB
- Термопара К-типа
- ПО на CD
- Кейс
- Руководство по эксплуатации
Гарантия: 24 месяца
Примечание: Зона обзора
Необходимо убедиться в том, что размер объекта измерения соответствует требуемому значению. Чем меньше объект, тем ближе следует поднести к нему прибор. Для повышения точности размер объекта измерения должен быть в два раза больше рекомендуемого значения (размера пятна).
Не рекомендуется измерять температуру блестящих или полированных металлических поверхностей (нержавеющая сталь, алюминий, и т.д.). См. пункт «Коэффициент излучения».
Прибор не измеряет температуру сквозь прозрачные поверхности, например, стекло. В этом случае он определит температуру поверхности стекла.
Пар, пыль, дым, и т.п., могут отрицательно влиять на точность измерений, загораживая чувствительный элемент термометра.
- Прорезиненный ударопрочный корпус обеспечивает защиту прибора от различных механических повреждений
- Ударопрочная защищенная конструкция позволяет прибору работать в жестких условиях эксплуатации
- Эргономичный и современный дизайн имеет подставку-упор для удобного вертикального расположения
- Предназначен для использования как внутри помещений, так и снаружи
Область применения: DT-101 Мультиметр цифровой
- ЖКХ, в быту
- Энергетика: диагностика электрических соединений
- Радиоэлектроника и диагностика электрических приборов
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ МУЛЬТИМЕТРА
при температуре воздуха 23℃±5℃ и относительной влажности менее 75%.
ПОСТОЯННОЕ НАПРЯЖЕНИЕ
200мВ, 2В, 20В, 200В, 300В ±0,5%показ.±2
Сопротивление: 1 МОм
ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 300В (действующее значение)
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
200В, 300В (40Гц-400Гц) ±2,0%показ.±5
Сопротивление: 450 кОм
ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 300В (действующее значение)
СОПРОТИВЛЕНИЕ:
200Ом, 2000Ом, 20кОм, 200кОм, 2000кОм ±1,5%показ.±4
ПОСТОЯННЫЙ ТОК:
2000мкА, 20мА, 200мА ±2,0%показ. ±2
ЗАЩИТА ОТ ПЕРЕГРУЗКИ: предохранитель 200мА/250В
ТЕСТ ДИОДОВ
Тестовый ток: 1,6мА макс.
Тестовое напряжение: 3,2В макс.
ТЕСТ БАТАРЕИ
Диапазон: 9В.
Тестовый ток: 6мА.
ПОРЯДОК РАБОТЫ DT-101:
Предупреждение: входное напряжение не должно превышать указанных значений. Это необходимо для предотвращения поломки во внутренних цепях прибора.
Переключатель диапазонов измерений позволяет выбрать наиболее подходящий диапазон перед тестированием.
ИЗМЕРЕНИЕ ПОСТ. НАПРЯЖЕНИЯ DT-101
Установить переключатель режимов и диапазонов измерений в желаемое положение DCV и подключить тестовые провода к источнику или нагрузке измерения, если диапазон измерения заранее неизвестен.
Установить переключатель диапазонов измерений в максимальное положение.
ИЗМЕРЕНИЕ ПЕРЕМ. НАПРЯЖЕНИЯ с помощью мультиметра DT-101
Установить переключатель режимов и диапазонов измерения в желаемое положение ACV и подключить тестовые провода к источнику или нагрузке.
ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА
Установить переключатель режимов и диапазонов в положение измерения постоянного тока DCA. Подсоединить тестовые провода к электроцепи.
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ
Установить переключатель режимов и диапазонов в положение измерения сопротивления. Если измеряемое сопротивление подключено к цепи, выключить питание и разрядить все конденсаторы перед измерением.
ТЕСТ ДИОДОВ
Установить переключатель режимов и диапазонов в положение 2кОм/тест диодов, подключить тестовые провода к диоду. Подсоединить провод красного цвета к положительному контакту диода, а провод черного цвета – к отрицательному контакту диода.
ТЕСТ БАТАРЕИ
Установить переключатель режимов и диапазонов в режим тестирования батареи BATT.
Подсоединить тестовые провода к контактам батареи. Проверить показания и определить состояние батареи.
ОБСЛУЖИВАНИЕ ВНИМАНИЕ мультиметраDT-101:
Разрядить цепи во избежание удара электрическим током.
Предохранитель выходит из строя в основном по причине ошибок, допущенных оператором. Если на экране прибора отображается «BAT», элемент питания требует замены.
Для замены элемента питания открутить винт в нижней части корпуса, извлечь разряженный элемент питания, заменить его новым. При установке соблюдать полярность подключения.
Для замены предохранителя (200мА/250В) открутить винт в нижней части корпуса, извлечь прежний предохранитель и установить новый.
Комплект поставки:прибор, щупы, руководство пользователя, элемент питания 9 В типа Крона.
Мультиметр CEM DT-898 со встроенным тепловизором помогает выявлять места нагрева в электрических установках. Вместе с ИК-картинкой демонстрируются актуальные данные. Для большего удобства устройство оснащено камерой и ЖК-дисплеем, что позволяет показывать изображение. С таким оснащением любые проверки оборудования и электросистем становятся намного эффективнее.
Основные сведения
Термочувствительная матрица мультиметра имеет разрешение 80 на 80 пикселей. Обновление происходит с частотой 50 Гц. Фокус равен 7,5 мм. Фокусировка фиксированная. Измеряемый диапазон температур — от -20 до +260 °C.
Корпус устройства выполнен из прочного материала, имеет надежную защиту от неблагоприятных факторов. Сам прибор соответствует имеющимся стандартам, имеет высокую степень защиты от электрического тока. Фонарик светодиодного типа существенно упрощает работу, даже при плохой видимости.
Характеристики
Внутри мультиметра CEM DT-898 находится литиевая батарея объемом 2300 мАч. При длительном бездействии устройство выключается автоматически. Дополнительная возможность — своевременное оповещение о маленьком заряде батареи. Предусмотрено отслеживание переменного и постоянного напряжения и тока, а также прозвон цепи, определение вместимости конденсаторов, а также коэффициента и периодичности заполнения, тест диодов.
Технические характеристики
Поле обзора (FOV) / минимальное фокусное расстояние 21° x 21°/ 0.,5м Пространственное разрешение (IFOV) 4,53мрад ИК детектор (разрешение) 80 × 80 пикселей Температурная чувствительность /NETD < 0,1°C при +30°C (+86°F) / 100 мК Частота обновления кадров 50Гц Фокусировка Фиксированная Фокусное расстояние 7,5мм Матрица видеопреобразователя (FPA)/ спектральный диапазон Неохлаждаемый микроболомер / 8–14 мкм Температурный диапазон объекта –20°C до +260°C (–4°F до +500°F) Погрешность ±3°C (±5,4°F) или ±3% показания
(температура окружающей среды 10°С-35°C, температура объекта>0°C).
Погрешность рассчитывается как [%показания + (цифровое значение ×разрешение)] при 18°C ÷ 28°C <75%HR
• Постоянное напряжение
Диапазон Разрешение Точность Входное сопротивление Защита от перенапряжения 400,0мВ 0,1мВ
±(0,09% показания + 5)
>10МОм
1000В DC/AC rms
4,000В 0,001В 40,00В 0,01В 400,0В 0,1В±(0,2% показания + 5)
1000В 1В• Переменное напряжение TRMS
Диапазон
Разрешение
Точность (*)
Защита от перенапряжения
(50÷60Гц) (61гЦ÷1кГц) 4,000В 0,001В±(0,8% показания +5)
±(2,4% показания+5)
1000В DC/AC rms
40,00В 0,01В 400,0В 0,1В 1000В 1В(*) Точность действительна в диапазоне измерений от 10% до 100%, синусоидальная волна. Входное сопротивление: >9МОм
Точность функции PEAK: ±10% показания, время отклика в режиме PEAK: 1мс
• Напряжение AC+ DC TRMS
Диапазон Разрешение Точность
(50Гц÷1кГц) Входное сопротивление Защита от перенапряжения 4,000В 0,001В
±(2,4% показания +20)
>10МОм
1000В DC/AC rms
40,00В 0,01В 400,0В 0,1В 1000В 1В• Постоянный ток
Диапазон Разрешение Точность Защита от перенапряжения 400,0мкА 0,1мкА
±(0,9% показания + 5)
Быстродействующий предохранитель
800мА/1000В
Быстродействующий предохранитель 10A/1000В
• Переменный ток TRMS
Диапазон Разрешение Точность (*)
(50Гц÷1кГц)
Защита от перенапряжения
400,0мкA 0,1мкA±(1,2% показания + 5)
Быстродействующий предохранитель
800мA/1000В
Быстродействующий предохранитель 10A/1000В
(*)Точность действительна в диапазоне измерений от 5% до 100%, синусоидальная волна. Точность функции PEAK: ±10% показания, ток AC+DC TRMS: точность (50Гц÷1кГц): ±(3,0%показания + 20)
• Контроль целостности диодов
Функция Тестовый ток Макс. напряжение разомкнутой цепи <1,5мA 3,3В DC
• Измерение сопротивления и контроль на обрыв
Диапазон Разрешение Точность Зуммер Защита от перенапряжения 400,0Ом 0,1Ом ±(0,5% показания + 10)
>50Ом
1000В DC/AC rms
4,000кОм 0,001кОм±(0,5% показания + 5)
40,00кОм 0,01кОм 400,0кОм 0,1кОм 4,000МОм 0,001МОм 40,00МОм 0,01МОм ±(2,5% показания + 10)• Частота (электронная)
Диапазон Разрешение Точность Защита от перенапряжения 40,00Гц÷10кГц 0,01Гц÷0,001кГц ±(0,5%показания) 1000В DC/AC rms
Чувствительность: 2В rms
• Частота (электронная)
Диапазон Разрешение Точность Защита от перенапряжения 40,00Гц 0,01Гц
±(0,09% показания +5)
1000В DC/AC rms
400,0Гц 0,1Гц 4,000кГц 0,001кГц 40,00кГц 0,01кГц 400,0кГц ...1>75>Пирометр DT-9860 предназначены для бесконтактного измерения температуры поверхности, обеспечивая оптическое разрешение 50:1 в большом диапазоне температур. Особенностью моделей DT-9860 является наличие камеры (640 х 480) для создания фото (JPEG), видео (3GP) файлов с привязкой к ним измерений температур. Все пирометры оснащены сдвоенным лазерным указателем для более точного целеуказания, входом для термопары К-типа и измерителем температуры и влажности воздуха.
Особенности: Пирометр DT-9860
- Широкий диапазон измерения температуры
- Высокое оптическое разрешение
- Двойной лазерный целеуказатель
- Регулируемый коэффициент излучения
- Малое время измерения
- Поддержка карт памяти microSD до 8ГБ
- Дисплей 2,2дюйма TFT (320х240)
- Разрешение камеры 640 х 480 пикселей
- Определение максимальных, минимальных, средних и дифференциальных значений MAX/MIN/AVG/DIF
- Сохранение результатов в виде фото (JPEG) и видео (3GP) файлов
- Предупреждение о выходе за установленные пределы
- Вход для термопары К-типа
- Измерение температуры и влажности воздуха
- Расчет температуры влажного термометра и температуры точки росы
- Удержание показаний DATA HOLD
- Индикация разряда батареиv
- Автоматическое выключением
- Режим мониторинга (блокировка автовыключения)
- Интерфейс USB
Область применения: DT 9860
- ЖКХ, в быту
- Энергетика: диагностика электрических соединений
- Теплоэнергетика и городские хозяйства, температурный контроль зданий, теплотрасс, обслуживание автотранспорта
- где невозможно измерить температуру поверхности традиционным (контактным) термометром
Технические характеристики:Пирометр DT-9860
Параметр
Диапазон
Погрешность
Дискретн.
Повторяем.
ИК-датчик (темпера- тура поверх- ности)
−50...20°С
±3,5°С
0,1°С
±1,5°С
20...500°С
±(1% + 1°С)
±0,5% или
±0,5°С*
500...1000°С
±1,5%
1°С
Щуп ТХА
−50...0°С
±1,5°С
0,1°С
–
0...1000°С
±(0,5% + 1,5°С)
1000...1370°С
1°С
Встроенный датчик (темп. и влажн. воздуха, точка росы)
0...10°С
±1,0°С
0,1°С
10...40°С
±0,5°С
40...50°С
±1,0°С
0...20%RH
±5%RH
0,1%RH
20...40%RH
±3,5%RH
40...60%RH
±3%RH
60...80%RH
±3,5%RH
80...100%RH
±5%RH
Оптическое разрешение**
50:1
Время отклика, мс
150
Коэффициент излучения
Регулируемый: 0,10...1,00
Спектральная чувствительность, мкм
8...14
Фотографии
*.JPG, 640×480 точек, 24 бита
Видеозаписи
*.3GP + *.SRT, 240×320 точек, 7 кадров/с
Дисплей
2,2'', 240×320 точек, цветной с подсветкой
Встроенная память, МБ
73
Поддерж. карты памяти
MicroSD объемом до 8 ГБ
Интерфейс для связи с ПК
USB
Питание прибора
Аккумуляторная батарея 18500 Li-ion
3,7 В, 1400 мАч, 1 шт.
Время работы от батареи, ч
4
Время зарядки батареи, ч
2 (от БП или ПК)
Условия эксплуатации
0...50°С, 10...90%RH
Условия хранения
−10...60°С, 10...90%RH
Размеры прибора, мм вес, г
205×155×62 410
Длина высота штатива, мм
120...230 100...190
Комплект поставки DT-9860
1. Прибор Пирометр DT-9860
2. Батарея 18500 Li-ion 3,7V, 1400mAh
3. Блок питания AC 100–240V 50/60Hz 0,2A, DC 5V 1A
4. Щуп ТХА (К)
5. Кабель USB
6. Штатив
7. Кейс с подвижной ручкой
8. Руководство по эксплуатации
Гарантия: 24 месяца
Примечание: Зона обзора
Необходимо убедиться в том, что размер объекта измерения соответствует требуемому значению. Чем меньше объект, тем ближе следует поднести к нему прибор. Для повышения точности размер объекта измерения должен быть в два раза больше рекомендуемого значения (размера пятна).
Не рекомендуется измерять температуру блестящих или полированных металлических поверхностей (нержавеющая сталь, алюминий, и т.д.). См. пункт «Коэффициент излучения».
Прибор не измеряет температуру сквозь прозрачные поверхности, например, стекло. В этом случае он определит температуру поверхности стекла.
Пар, пыль, дым, и т.п., могут отрицательно влиять на точность измерений, загораживая чувствительный элемент термометра.
