Особенности детектора скрытой проводки LA-1013
- Определение местонахождения кабеля под поверхностью
- Локализация точки обрыва кабеля поврежденного кабеля
- Проверка электрического контакта между двумя точками
- Детектирование тонового сигнала кабеля или телефонной линии
Технические характеристики детектора скрытой проводки
- Мощность: батарея 9 В (тоновый генератор и пробник (1 шт.))
- Выход: 1 кГц, прямоугольный сигнал 6 В (приблизительно)
- Размеры пробника: 9х2,25х1 дюймов (228х57х25,4 мм)
- Генератор: 2,3х2,3х1,35 дюймов (58,5х58,5х34,3 мм)
- Масса: 0,6 фунтов (270 г)
Инструкция по эксплуатации детектора скрытой проводки LA-1013
Определение трассы кабеля/проводной линии
1. Подключите тоновый генератор к кабелю
a) Если кабель с концевым коннектором на одном конце, подключите красный зажим типа «крокодил» к проводу, а черный зажим типа «крокодил» к заземлению оборудования
b) Если кабель без концевого коннектора, подключите красный зажим типа «крокодил» к проводу, а черный зажим типа «крокодил» - к другому проводу.
c) Если у кабеля есть модульные соединители, вставьте соединители RJ11 непосредственно в соответствующие кабельные соединители.
2. Установите выключатель питания тонового генератора в положение TONE (тон).
3. На индуктивном пробнике нажмите и удерживайте переключатель вкл./выкл.
4. Держите изолированный измерительный наконечник напротив исследуемого провода, чтобы фиксировать сигнал, созданный тоновым генератором.
5. Вращайте регулятор громкости/чувствительности в верхней части индуктивного пробника для достижения уровня и чувствительности, необходимых для идентификации и исследования провода.
6. Тон будет самым громким на проводах, подключенных к тоновому генератору.
Примечание: гнездо для подключения головного телефона находится в нижней части пробника.
Идентификация телефонного кабеля: прямой и обратный провод – с помощью зажимов типа «крокодил»
1. Установите выключатель питания тонового генератора в положение OFF (выкл.)
2. Подключите красный контрольный вывод к одной линии, а черный – к другой.
3. Цвет светодиода показывает, что соединение с красным контрольным выводом: ЗЕЛЕНЫЙ = обратный (приемный) провод, КРАСНЫЙ = прямой провод.
Идентификация телефонного кабеля: прямой и обратный провод – с помощью соединителей RJ-11
1. Установите выключатель питания тонового генератора в положение OFF (выкл.)
2. Подключите соединитель RJ-11, подходящий к кабельному соединителю.
3. Цвет светодиода показывает состояние провода телефонного гнезда. ЗЕЛЕНЫЙ = гнездо подключено правильно, КРАСНЫЙ = гнездо подключено с обратной полярностью.
Идентификация телефонного кабеля: состояние линии
1. Установите выключатель питания тонового генератора в положение OFF (выкл.)
2. Подключите красный контрольный вывод к ОБРАТНОМУ проводу, а черный – к ПРЯМОМУ проводу.
3. Цвет светодиода показывает состояние линии:
ЗЕЛЕНЫЙ = СВОБОДНАЯ , ВЫКЛЮЧЕНО = ЗАНЯТАЯ, мигающий ЖЕЛТЫЙ = ВЫЗОВ
4. Установите выключатель питания тонового генератора в позицию CONT, чтобы завершить звонок.
Проверка на обрыв с помощью детектора скрытой проводки LA-1013
1. Подключите контрольные выводы к проверяемой паре проводов.
2. Переключите тоновый генератор в позицию CONT.
3. Светодиод будет гореть ярко ЗЕЛЕНЫМ светом, если сопротивление низкое или обрывы отсутствуют. Чем менее ярко горит светодиод, тем выше сопротивление, приблизительно при 10,000 Ом светодиод гаснет.
Выбор тона на LA-1013
Выходной сигнал тонового генератора можно настроить на непрерывный или фликкер-шум. Чтобы изменить тип выходного сигнала, поменяйте позицию переключателя типа тонового сигнала (находится в батарейном отсеке).

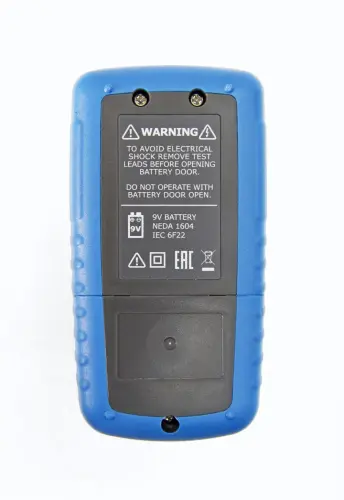

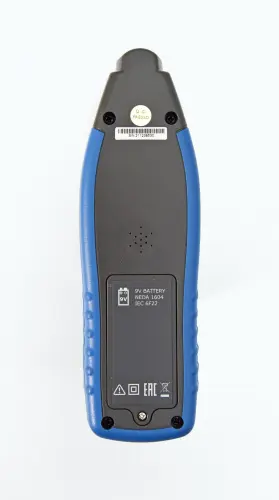

Замена батареи детектора скрытой проводки LA-1013
Установите новую батарею, сняв крышку с батарейного отсека, как это показано на схеме.
LA-1010 — это детектор-металлоискатель, который оснащен лазерным указателем. Он помогает в поисках дерева, металла, а также проводки, которые находятся на небольшой глубине. Для дерева и металла это 20 мм. Использование детектора является своего рода подготовкой к строительным работам. Также прибор оснащен лазерным указателем и пузырьковым уровнем, что дает возможность его использования в качестве простого лазерного нивелира или строительного уровня. Удаление до разметки составляет 6 метров.
Основные сведения
Пузырьковый уровень и лазер обладают поворотной конструкцией. Это позволяет отстраивать отвесный перпендикуляр. Также прибор имеет большой ЖК-дисплей, который отражает указатели цели в виде графиков. О наличии проводки под напряжением проинформирует специальный светодиод.
Среди функций прибора и его особенностей:
- Возможность закрепить прибор на рабочей поверхности.
- Индикатор заряда батареи, а также функция автоматического выключения.
- Линии разметки по двум направлениям до 6 метров.
- Демонстрация на 180 градусов поворотной плоскости лазера.
Рабочая температура устройства составляет от -7 до +50 °C. Погрешность — 1,25 см на расстоянии 6 метров. Вес — 180 граммов.

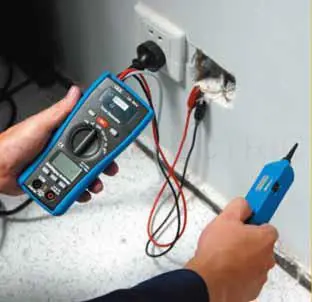

Детектор скрытой проводки LA-1014 — устройство служит для обнаружения обесточенной скрытой проводки, определяет место обрыва телефонной линии или электрической. Способно найти место повреждения или короткое замыкание в компьютерных и силовых сетях при условии отсутствия напряжения.
2 в 1. Объединяет мультиметр и кабель-тестер в одном аппарате.
Комплектация. Дополнительно в комплектации есть специальный щуп, улавливающий колебания электромагнитного поля — помогает встроенному генератору даже через гипсокартонные стены найти «проблемную» зону. Зонд снабжен динамиком, через который оповещает пользователя при обнаружении поломки в кабельной линии. При желании можно подключить наушники для быстрой реакции на звуковой сигнал. Наконечник зонда защищен изоляцией, что снижает риск случайного контакта проводников.
Технические характеристики:
ТТД нормируются при: (23 ± 5) °С, отн. влажность ≤ 70%
ПОСТОЯННОЕ НАПРЯЖЕНИЕ
Пределы измерений
200 мВ 2, 20, 200, 600 В
Погрешность
± (0.5 % ± 3 е.м.р.)
Макс. разрешение
1 мВ
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
Пределы измерений
2, 20, 200, 600 В
Погрешность
± (1 % ± 3 е.м.р.)
Макс. разрешение
1 мВ
ПОСТОЯННЫЙ ТОК
Пределы измерений
200, 2000 мкА 20, 200 мА
Погрешность
± (1.5 % ± 3 е.м.р.)
Макс. разрешение
0.1 мкА
ПЕРЕМЕННЫЙ ТОК
Пределы измерений
200, 2000 мкА 20, 200 мА
Погрешность
± (1.8 % ± 8 е.м.р.)
Макс. разрешение
0.1 мкА
СОПРОТИВЛЕНИЕ
Пределы измерений
200 Ом 2, 20, 200 кОм 2, 20 МОм
Погрешность
± (0.8 % ± 5 е.м.р.)
Макс. разрешение
0.1 Ом
ОБЩИЕ ДАННЫЕ
Макс. индицируемое число
2000
Дисплей
жидкокристаллический с подсветкой
Условия эксплуатации
0 °С – 40 °С отн. влажность: не более 70 %
Условия хранения
-10 °С – 50 °С отн. влажность: не более 80 %
Габаритные размеры
162 х 74.5 х 44 мм
Масса
328 г
- Обнаружение любых видов проводников на глубине до 2,5 метров
- Два устройства: приёмник и передатчик
- Возможность использования нескольких передатчиков с одним приёмником
- Однополюсный и двухполюсный режимы работы
- Автоматическая или ручная регулировка чувствительности
- Бесконтактное обнаружение напряжения
- Звуковая сигнализация (с возможностью отключения)
- Встроенный фонарик
- Автоматическое отключение после 60 минут бездействия
- Графическая шкала
- Индикация низкого заряда батареи
Детектор скрытой проводкиLA-1012 предназначен для поиска трубопроводов, электропроводов под напряжением и без, предохранителей, аварийных выключателей, розеток, предохранительных коробок, мест разрыва и короткого замыкания проводов и т.п.
Трассоискатель состоит из приёмника и передатчика.
Трассоискатель работает по принципу электромагнитной индукции: электромагнитное поле, создаваемое в передатчиком вокруг проводника, порождает в проводнике электрический ток, который в свою очередь создаёт напряжение на катушке приёмника. Полученный приёмником сигнал усиливается, обрабатывается, и выводится на дисплей.
Технические характеристики детектор скрытой проводки:
Диапазон измерений напряжения
12, 50, 120, 230, 400 В
Диапазон частот
0 – 60 Гц
Выходной сигнал
125 кГц
Напряжение
400 В AC/DC
Глубина залегания проводника
0 – 2.5 м
Определение напряжения проводника
0 – 0.4 м
Условия эксплуатации
0°С – 40°С отн. влажность: не более 80 %
Условия хранения
-20°С – 60°С отн. влажность: не более 80 %
Электробезопасность
EN 61010-1
Защита от перенапряжений
CAT III 300 V
Габаритные размеры и вес, приемник 190 х 60 х 37 мм. 229 г. Габаритные размеры и вес, передатчик128 х 68 х 30 мм. 185 г.
Комплект искателя скрытой проводки LA-1012:
- генератор —1 шт.
- приемник – 1 шт
- руководство по эксплуатации на русском языке – 1шт.
- кейс для переноски трассоискателя – 1шт.
- зажимы типа „крокодил” – 2 шт.
- провода соединительные – 2 шт.
- щуп измерительный – 2 шт.

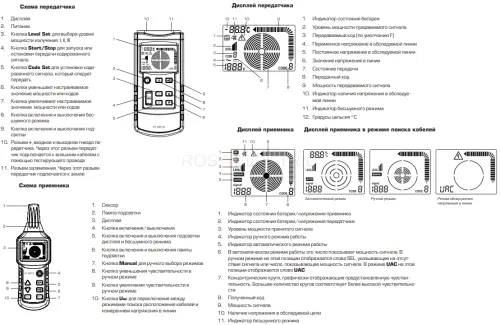

Обзор режимов работы искателя скрытой проводки LA-1012:
Однополюсный режим детектора скрытой проводки — Применение:
- Обнаружение проводников, розеток, и выключателей, обнаружение обрыва проводника.
- Обнаружение обрыва проводников в изолированном многожильном кабеле
- Обнаружение обрыва проводников в изолированном многожильном кабеле с использованием двух передатчиков.
- Обнаружение проводников в земле.
- Обнаружение обрыва проводников в системе электрического обогрева полов.
Двухполюсный режим кабелеискателя — Применение:
- Обнаружение обрыва проводников в глубокозалегающем изолированном кабеле.
- Обнаружение предохранителя.
- Обнаружение короткого замыкания.

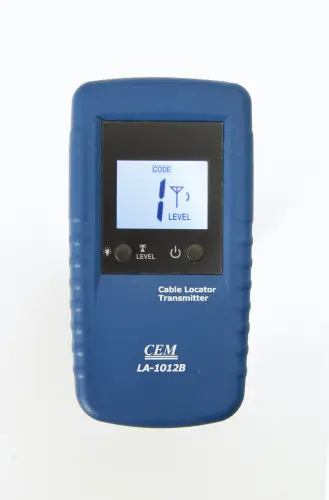

Передатчик LA-1012B предназначен для поиска трубопроводов, электропроводов под напряжением и без, предохранителей, аварийных выключателей, розеток, предохранительных коробок, мест разрыва и короткого замыкания проводов и т.п.
Технические характеристики передатчикаПередатчик Выходной сигнал 125 кГц Диапазон внешнего питающего напряжения ≅12...400В Диапазон частот 0...60Гц ЖК-дисплей 1 разряд Автоматическое выключение После 1 часа бездействия Питание Батарея =9В типа «Крона» Потребление тока Максимум 18мА Предохранитель 0,5А 500В, 6,3×200 мм Условия эксплуатации 0...40°С,Отображение на дисплеях приборов:
напряжения в кабеле, уровня мощности, кода, остаточной емкости батареи
Настраиваемая чувствительность передатчика
Отображение напряжений в диапазоне: 12 В – 400 В
Идентификация приемника:
– в однополюсном режиме: 0–2 м
– в двухполюсном режиме: 0–0.5 м
Частота выходного сигнала у передатчика: 125 кГц Идентификация внешнего напряжения у передатчика: DC/AC 12–400 В
Батарея: 1.5 В AAA- 6 шт.; 9 В тип «Крона»- 1 шт.
Вес с батареей:
– передатчик – 263 г
– приемник – 370 г
Габариты:
– передатчик – 241х78х38 мм
– приемник – 190х89х42 мм
Тип прибора:детектор; Серия:PROLINE; Функциональные режимы:подсветка дисплея|автоматическое отключение|подсветка рабочей зоны; Диапазон измерения постоянного напряжения, (В):12 ... 400; Диапазон измерения переменного напряжения, (В):12 ... 400; Тип кабеля:электрический; Возможность обнаружения:обрыва цепи;
Частота посылаемого сигнала: 1.5 кГц
Частота принимаемого сигнала: 100–300 кГц
Локализация точки обрыва кабеля.
Проверка электрического контакта между двумя точками.
Определение токового сигнала кабеля или телефонной линии
Определение полярности на выводах телефонной линии и наличие сигнала вызова абонента.
Батарея: 9 В тип «Крона», 2 шт.
Вес с батареей:
приемник – 106 г
передатчик – 114 г
Габариты:
приемник – 238х43х26 мм
передатчик – 145х35х25 мм
