Кабельные лотки.

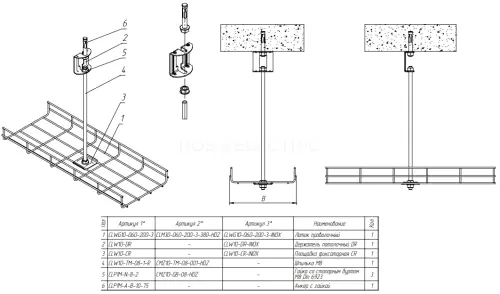

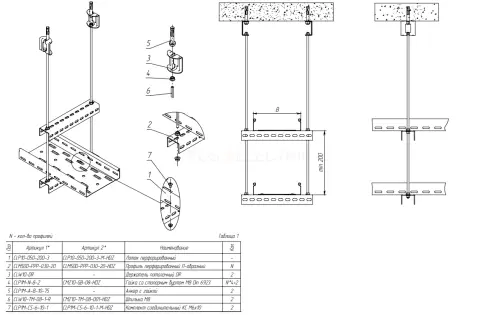

Держатель потолочный DR предназначен для крепления лотков к потолку при помощи шпильки.

Для соединения шпильки и держателя используются 2 гайки М8.

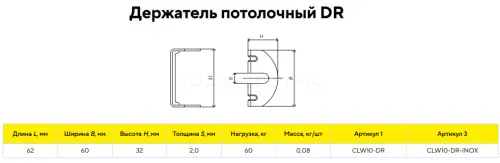

CLW10-DR Держатель потолочный DR

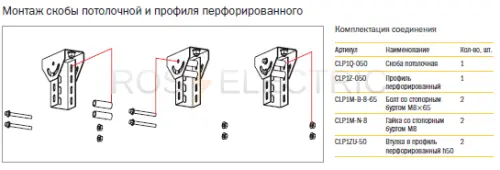

Предназначен для подвеса лотков на кронштейнах к потолку и стене.

Профиль крепиться к скобе потолочной при помощи 2 болтов М8х65 и 2-х гаек М8. К стене может крепиться при помощи анкерных болтов.

Длина профиля 2,5 м., ширина 56 мм, высота 40 мм

Толщина металла 2,5 мм

Изготовлен из стали горячего цинкования.

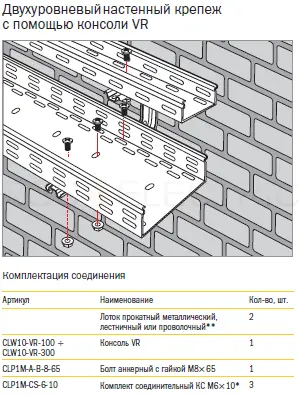

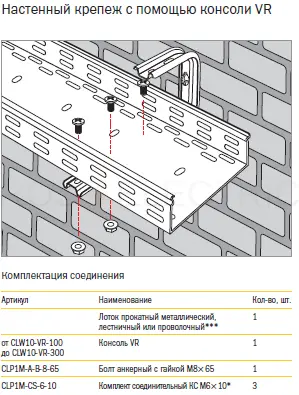

Консоль потолочная VR предназначена для крепления лотка к стене или потолку.

Крепиться к кронштейну при помощи комплектов соеденительных КС М6х10 и MS20.

В комплекте П-образная прокладка. Возможно крепление 2 лотков к одной консоли.

Сталь покрытая слоем цинка (не менее 10 мкм)

Ширина 52 мм, высота 175 мм.

Предназначен для подвеса лотков на кронштейнах к потолку и стене.

Профиль крепиться к скобе потолочной при помощи 2 болтов М8х65 и 2-х гаек М8. К стене может крепиться при помощи анкерных болтов.

Длина профиля 2,5 м., ширина 56 мм, высота 40 мм

Толщина металла 2,5 мм

Изготовлен из стали горячего цинкования.

Используется для подвеса шпильки к профнастилу EKF.
V-образный подвес
Высота 90 резьба М8 толщина 2 мм артикул m8
Высота 90 резьба М10 толщина 2 мм артикул m10

Предназначен для подвеса кабельной трассы на одной или двух шпильках EKF. Препятствует излому шпильки  в случае раскачивания трассы при прокладке дополнительных кабель. Для увеличения жесткости можно использовать два потолочных подвеса, соединеных вместе зеркально, продеваю сквозь них шпильку.

Крепление V-образное для профнастила Ostec-предназначено для установки на профнастил для крепления шпильки.
Высота:180мм.
Резьбовое соединение отверстия: М8.
Толщина металла: 2мм.
Артикулы и изделия:
053528 КПП-12М8 Крепление к потолку и профнастилу 120 мм М8
053520 КПП-12М10 Крепление к потолку и профнастилу 120 мм М10
053521 КПП-12Д11 Крепление к потолку и профнастилу 120 мм Д11
053588 КПП-18М8 Крепление к потолку и профнастилу 180 мм М8
053580 КПП-18М10 Крепление к потолку и профнастилу 180 мм М10
053581 КПП-18Д11 Крепление к потолку и профнастилу 180 мм Д11

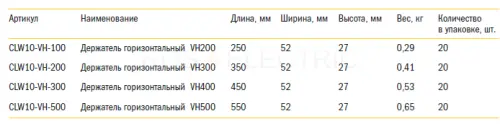

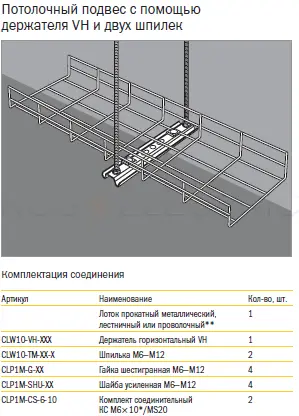

Держатель горизонтальный VH предназначен для крепления лотка к потолку при помощи шпилек.

Лоток крепиться к держателю при помощи комплектов КС М6х10 и MS20.

Изготовлен из оцинкованной стали.

Ширина 52 мм, высота 27 мм

Используется для подвеса шпильки к профнастилу EKF.
V-образный подвес
Высота 90 резьба М8 толщина 2 мм артикул m8
Высота 90 резьба М10 толщина 2 мм артикул m11

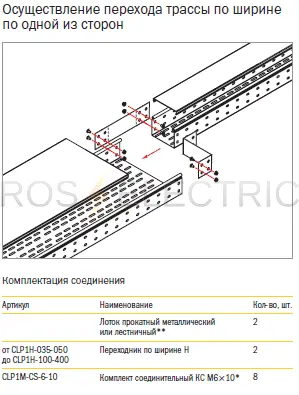

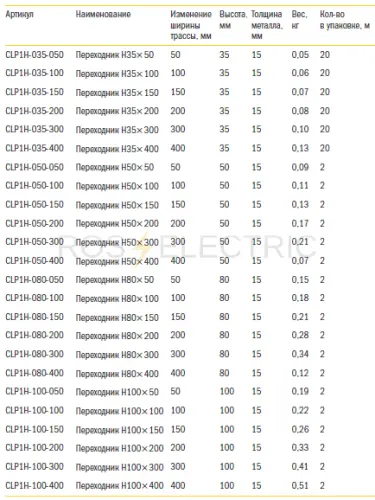

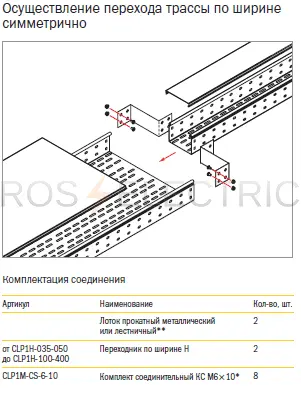

Переходник по ширине IEK предназначен для ответвления лотков и для перехода кабельной трассы с одной ширины на другую.

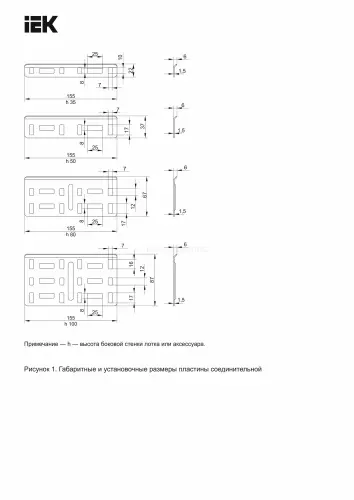

Поставляются несогнутыми, могут быть смонтированы как для левостороннего перехода, так и для правостороннего. При правочтороннем и левостороннем переходе используются совместно. Соеденияются пластинами соединительными IEK. При центральном (симментричном) монтаже используется два проводника. Для монтажа требуется 4 соеденительных комплекта КС М6х10.

Толщина металла 1,5 мм.

Держатель DSL предназначен для крепления проволочных лотков к потолку при помощи шпильки.

Для соедеинения держателя и шкильки М8 применяются 2 гайки М8.

Изготовлен из оцинкованной стали (покрытие не менее 10 мкм)

CLW10-DSL Держатель DSL

Предназначен для крепления кабельной трассы к потолку путем пристрелки.

Монтаж производиться путем пристрелке непосредство к несущей поверхности, либо подвесом на шпильке. Лоток крепиться к подвесу при помощи комплектов соеденительных КС М6х10, либо MS20.

Изготовлен из стали покрытой цинком.

Толщина 5 мм.

Консоль потолочная VR предназначена для крепления лотка к стене или потолку.

Крепиться к кронштейну при помощи комплектов соеденительных КС М6х10 и MS20.

В комплекте П-образная прокладка. Возможно крепление 2 лотков к одной консоли.

Сталь покрытая слоем цинка (не менее 10 мкм)

Ширина 52 мм, высота 175 мм.

Консоль потолочная VR предназначена для крепления лотка к стене или потолку.

Крепиться к кронштейну при помощи комплектов соеденительных КС М6х10 и MS20.

В комплекте П-образная прокладка. Возможно крепление 2 лотков к одной консоли.

Сталь покрытая слоем цинка (не менее 10 мкм)

Ширина 52 мм, высота 175 мм.

Предназначен для установки на поворот 45 град. лестничного лотка EKF.

Шайба кузовная с широкими полями DIN 9021 ДКС - предназначена для крепления монтажных элементов между собой.

Гайка канальная с пружиной предназначена для крепления элементов STRUT-системы между собой, а также кабельных лотков к STRUT-консолям. Используется с профилем сечения 41х41.

STRUT-консоль двойная 41Х41 - предназначена для крепления тяжелых конструкций и кабельных линий к вертикальным поверхностям.

Предназначен для крепления к несущим поверхностям.

Изготовлен из стали покрытой слоем цинка.

Артикулы и изделия:

CLP1M-VP-10 Подвес V-образный М10

CLP1M-VP-8 Подвес V-образный М8

Другие метизы для кабельных лотков:

CLP1M-AL-10 Анкер латунный забивной М10

CLP1M-AL-12 Анкер латунный забивной М12

CLP1M-AL-6 Анкер латунный забивной М6

CLP1M-AL-8 Анкер латунный забивной М8

CLP1M-AS-10 Анкер стальной забивной М10

CLP1M-AS-12 Анкер стальной забивной М12

CLP1M-AS-6 Анкер стальной забивной М6

CLP1M-AS-8 Анкер стальной забивной М8

CLP1M-A-B-10-40 Болт анкерный с гайкой М10*40

CLP1M-A-B-10-50 Болт анкерный с гайкой М10*50

CLP1M-A-B-10-75 Болт анкерный с гайкой М10*75

CLP1M-A-B-10-95 Болт анкерный с гайкой М10*95

CLP1M-A-B-12-100 Болт анкерный с гайкой М12*100

CLP1M-A-B-12-60 Болт анкерный с гайкой М12*60

CLP1M-A-B-8-40 Болт анкерный с гайкой М8*40

CLP1M-A-B-8-65 Болт анкерный с гайкой М8*65

CLP1M-A-B-8-85 Болт анкерный с гайкой М8*85

CLP1M-B-8-65 Болт со стопорным буртом М8х65

CLW10-MDS-20 Соединительный комплект двойной MDS20

CLW10-MS-20 Соединительный комплект одинарный MS20

CLP1M-SBC-10 Cтрубцина М10

CLP1M-SBC-8 Cтрубцина М8

CLP1M-SH-10 Шайба плоская M10

CLP1M-SH-12 Шайба плоская M12

CLP1M-SH-6 Шайба плоская M6

CLP1M-SH-8 Шайба плоская M8

CLP1M-SHU-10 Шайба плоская усиленная M10

CLP1M-SHU-12 Шайба плоская усиленная M12

CLP1M-SHU-6 Шайба плоская усиленная M6

CLP1M-SHU-8 Шайба плоская усиленная M8

CLW10-TM-08-1 Шпилька M8, 1м

CLW10-TM-08-2 Шпилька M8, 2м

CLW10-TM-10-1 Шпилька М10*1000

CLW10-TM-10-2 Шпилька М10*2000

CLW10-TM-12-1 Шпилька М12*1000

CLW10-TM-12-2 Шпилька М12*2000

CLW10-TM-06-1 Шпилька М6*1000

CLW10-TM-06-2 Шпилька М6*2000

CLP1M-B-10-20 Болт шестигранный М10х20

CLP1M-B-10-30 Болт шестигранный М10х30

CLP1M-B-10-40 Болт шестигранный М10х40

CLP1M-B-10-50 Болт шестигранный М10х50

CLP1M-B-8-20 Болт шестигранный М8х20

CLP1M-B-8-30 Болт шестигранный М8х30

CLP1M-B-8-40 Болт шестигранный М8х40

CLP1M-B-8-50 Болт шестигранный М8х50

CLP1M-B-8-60 Болт шестигранный М8х60

CLP1M-B-8-70 Болт шестигранный М8х70

CLP1M-B-12-20 Болт шестигранный М12х20

CLP1M-B-12-30 Болт шестигранный М12х30

CLP1M-B-12-40 Болт шестигранный М12х40

CLP1M-B-12-50 Болт шестигранный М12х50

CLP1M-B-6-20 Болт шестигранный М6х20

CLP1M-V-6-10 Винт М6х10

CLP1M-N-8-1 Гайка с буртом М8

CLP1M-N-10 Гайка со стопорным буртом М10

CLP1M-N-12 Гайка со стопорным буртом М12

CLP1M-N-6 Гайка со стопорным буртом М6

CLP1M-N-8 Гайка со стопорным буртом М8

CLP1M-GS-10 Гайка соединительная М10

CLP1M-GS-12 Гайка соединительная М12

CLP1M-GS-6 Гайка соединительная М6

CLP1M-GS-8 Гайка соединительная М8

CLP1M-G-10 Гайка шестигранная М10

CLP1M-G-12 Гайка шестигранная М12

CLP1M-G-6 Гайка шестигранная М6

CLP1M-G-8 Гайка шестигранная М8

CLP1M-CS-6-10 Комплект соединительный КС М6х10

Крепление V-образное для профнастила Ostec -предназначено для установки на профнастил для крепления шпильки.
Высота:120мм.
Резьбовое соединение отверстия: М8.
Толщина металла: 2мм.
Артикулы и изделия:
053528 КПП-12М8 Крепление к потолку и профнастилу 120 мм М8
053520 КПП-12М10 Крепление к потолку и профнастилу 120 мм М10
053521 КПП-12Д11 Крепление к потолку и профнастилу 120 мм Д11
053588 КПП-18М8 Крепление к потолку и профнастилу 180 мм М8
053580 КПП-18М10 Крепление к потолку и профнастилу 180 мм М10
053581 КПП-18Д11 Крепление к потолку и профнастилу 180 мм Д11
