Изоляторы шинные "Лесенка" ТДМ - предназначены для крепления токоведущих шин внутри силовых шкафов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.
Материал: негорючий диэлектрический пластик, армированный стекловолокном.
Внутрение латунные гайки для крепления шин.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
В комплекте с болтом идет шайба Гровера, которая предотвращает самоотвинчивание болта.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
Пробивное напряжение: 6кВ.
Максимальный рабочий ток: 275А.
Резьба внутренней гайки: М6.
Артикулы и изделия:
SQ0807-0007 Изолятор SM25 силовой Н25хD27хМ6мм с болтом 275А 6кВ
SQ0807-0008 Изолятор SM30 силовой Н30хD27хМ6мм с болтом 380А 8кВ
SQ0807-0009 Изолятор SM35 силовой H35xD32xM8мм с болтом 380А 10кВ
SQ0807-0010 Изолятор SM40 силовой Н40хD40хМ8мм с болтом 475А 12кВ
SQ0807-0011 Изолятор SM51 силовой H51xD35xM8мм с болтом 680А 15кВ
SQ0807-0012 Изолятор SM76 силовой H76xD50xM10мм с болтом 1250А 25кВ
Материал: негорючий диэлектрический пластик, армированный стекловолокном.
Внутрение латунные гайки для крепления шин.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
В комплекте с болтом идет шайба Гровера, которая предотвращает самоотвинчивание болта.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
Пробивное напряжение: 6кВ.
Максимальный рабочий ток: 275А.
Резьба внутренней гайки: М6.
Артикулы и изделия:
SQ0807-0007 Изолятор SM25 силовой Н25хD27хМ6мм с болтом 275А 6кВ
SQ0807-0008 Изолятор SM30 силовой Н30хD27хМ6мм с болтом 380А 8кВ
SQ0807-0009 Изолятор SM35 силовой H35xD32xM8мм с болтом 380А 10кВ
SQ0807-0010 Изолятор SM40 силовой Н40хD40хМ8мм с болтом 475А 12кВ
SQ0807-0011 Изолятор SM51 силовой H51xD35xM8мм с болтом 680А 15кВ
SQ0807-0012 Изолятор SM76 силовой H76xD50xM10мм с болтом 1250А 25кВ
Тип устройства (изделия)
:
Изоляторы "бочонок" с болтом
Резьба
:
M6
Высота
?
:
25 мм
Высота
Напряжения пробоя
:
6 кВ
Производитель
:
TDM
46.85 руб.
Быстрый просмотр
Шинные изоляторы серии SM «Бочонок» без болта EKF BASIC - предназначены для крепления токопроводящих шин внутри силовых шкафов или других устройств, для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Напряжение пробоя: 10 кВ.
Максимальный рабочий ток: 380А.
Внутренняя резьба: М8.
Размеры: 35х32 мм (высота х диаметр).
Материал:негорючий пластик.
Напряжение пробоя: 10 кВ.
Максимальный рабочий ток: 380А.
Внутренняя резьба: М8.
Размеры: 35х32 мм (высота х диаметр).
Материал:негорючий пластик.
Тип устройства (изделия)
:
Изоляторы "бочонок" без болта
Резьба
:
M8
Высота
?
:
35 мм
Высота
Напряжения пробоя
:
10 кВ
77.76 руб.
Быстрый просмотр

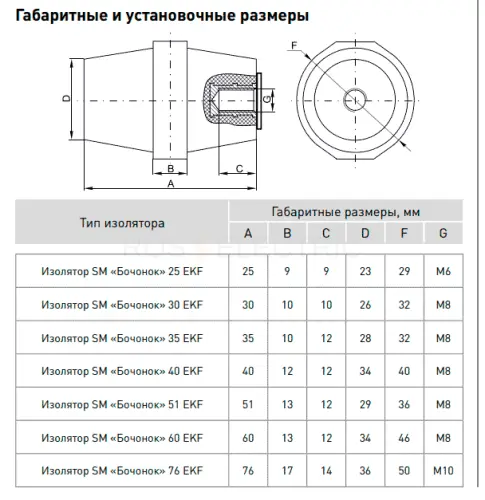

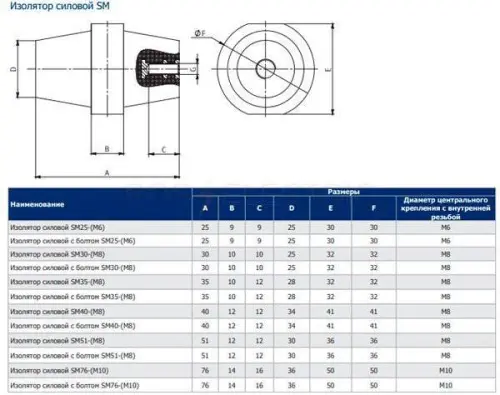

Шинные изоляторы серии SM применяются для крепления токопроводящих шин внутри силовых шкафов или других устройств, для неподвижной фиксации и изоляции частей находящихся под напряжением от корпуса и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Крепление шинного изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу — с одной стороны, и токоведущей шине — с другой.
Тип устройства (изделия)
:
Изоляторы "бочонок" с болтом
Резьба
:
M8
Высота
?
:
51 мм
Высота
Напряжения пробоя
:
15 кВ
Производитель
:
EKF
112.67 руб.
Быстрый просмотр

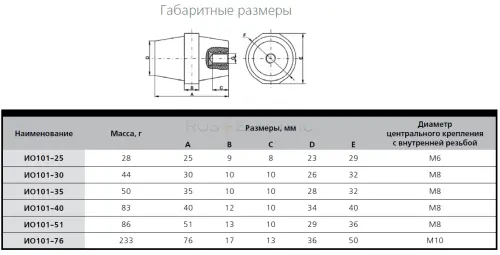

Изоляторы шинные опорные ИО-101 Dekraft предназначены для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, позволяя свободно регулировать межшинное расстояние. С другой стороны к изолятору крепится токоведущая шина.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а также возможна установка промежуточных изоляторов в зависимости от схемы монтажа и длины шины.
Изоляторы шинные опорные серии ИО-101 изготавливаются из композитного стекловолокна, материал резьбовых втулок – латунь.
Артикулы и изделия:
32100DEK Изолятор шинный опорный, H25xD23xM6 Uпр=6 кВ ИО-101 DEKraft
32101DEK Изолятор шинный опорный, H30xD26xM8 Uпр=8 кВ ИО-101 DEKraft
32102DEK Изолятор шинный опорный, H35xD28xM8 Uпр=10 кВ ИО-101 DEKraft
32103DEK Изолятор шинный опорный, H40xD34xM8 Uпр=12 кВ ИО-101 DEKraft
32104DEK Изолятор шинный опорный, H51xD29xM8 Uпр=15 кВ ИО-101 DEKraft
32105DEK Изолятор шинный опорный, H76xD36xM10 Uпр=25 кВ ИО-101 DEKraft
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, позволяя свободно регулировать межшинное расстояние. С другой стороны к изолятору крепится токоведущая шина.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а также возможна установка промежуточных изоляторов в зависимости от схемы монтажа и длины шины.
Изоляторы шинные опорные серии ИО-101 изготавливаются из композитного стекловолокна, материал резьбовых втулок – латунь.
Артикулы и изделия:
32100DEK Изолятор шинный опорный, H25xD23xM6 Uпр=6 кВ ИО-101 DEKraft
32101DEK Изолятор шинный опорный, H30xD26xM8 Uпр=8 кВ ИО-101 DEKraft
32102DEK Изолятор шинный опорный, H35xD28xM8 Uпр=10 кВ ИО-101 DEKraft
32103DEK Изолятор шинный опорный, H40xD34xM8 Uпр=12 кВ ИО-101 DEKraft
32104DEK Изолятор шинный опорный, H51xD29xM8 Uпр=15 кВ ИО-101 DEKraft
32105DEK Изолятор шинный опорный, H76xD36xM10 Uпр=25 кВ ИО-101 DEKraft
Тип устройства (изделия)
:
Изоляторы "бочонок" без болта
Резьба
:
M10
Высота
?
:
76 мм
Высота
Напряжения пробоя
:
25 кВ
252 руб.
Быстрый просмотр
Шинные изоляторы серии SM применяются для крепления токопроводящих шин внутри силовых шкафов или других устройств, для неподвижной фиксации и изоляции частей находящихся под напряжением от корпуса и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Крепление шинного изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу — с одной стороны, и токоведущей шине — с другой.
Тип устройства (изделия)
:
Изоляторы "бочонок" с болтом
Резьба
:
M6
Высота
?
:
25 мм
Высота
Напряжения пробоя
:
6 кВ
Производитель
:
EKF
56.39 руб.
Быстрый просмотр
Шинные изоляторы серии SM применяются для крепления токопроводящих шин внутри силовых шкафов или других устройств, для неподвижной фиксации и изоляции частей находящихся под напряжением от корпуса и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Крепление шинного изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу — с одной стороны, и токоведущей шине — с другой.
Тип устройства (изделия)
:
Изоляторы "бочонок" с болтом
Резьба
:
M8
Высота
?
:
40 мм
Высота
Напряжения пробоя
:
12 кВ
Производитель
:
EKF
103.56 руб.
Быстрый просмотр
Шинные изоляторы серии SM применяются для крепления токопроводящих шин внутри силовых шкафов или других устройств, для неподвижной фиксации и изоляции частей находящихся под напряжением от корпуса и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Крепление шинного изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу — с одной стороны, и токоведущей шине — с другой.
Тип устройства (изделия)
:
Изоляторы "бочонок" с болтом
Резьба
:
M8
Высота
?
:
35 мм
Высота
Напряжения пробоя
:
10 кВ
Производитель
:
EKF
90.90 руб.
Быстрый просмотр

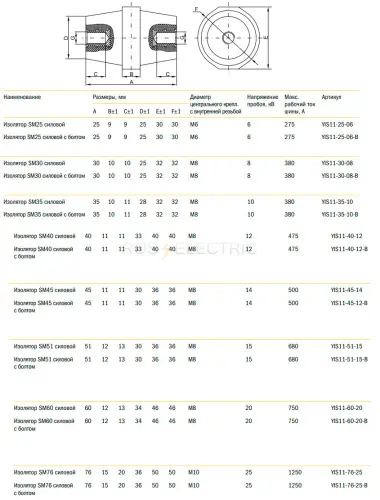

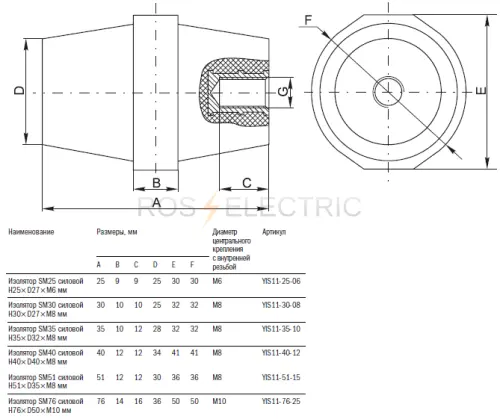

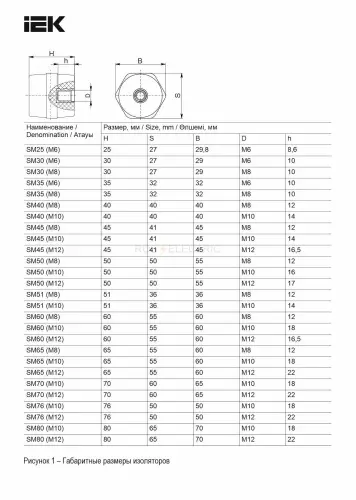

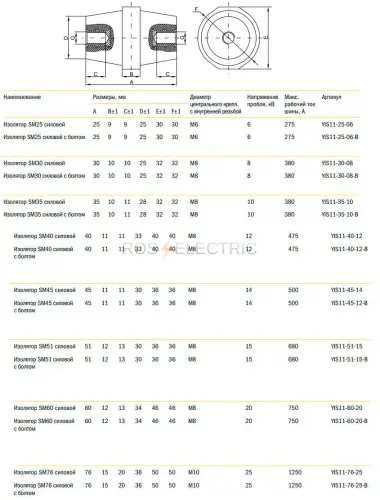

Изоляторы шинные силовые SM с болтом IEK - предназначены для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Напряжение пробоя: 15 кВ.
Максимальный рабочий ток шины: 680А.
Размер: 51х36 (высота х диаметр).
Диаметр центрального крепл. с внутренней резьбой: М8.
Напряжение пробоя: 15 кВ.
Максимальный рабочий ток шины: 680А.
Размер: 51х36 (высота х диаметр).
Диаметр центрального крепл. с внутренней резьбой: М8.
Тип устройства (изделия)
:
Изоляторы "бочонок" с болтом
Резьба
:
M8
Высота
?
:
51 мм
Высота
Напряжения пробоя
:
15 кВ
Производитель
:
IEK
100.29 руб.
Быстрый просмотр
Изоляторы шинные "Лесенка" ТДМ - предназначены для крепления токоведущих шин внутри силовых шкафов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.
Материал: негорючий диэлектрический пластик, армированный стекловолокном.
Внутрение латунные гайки для крепления шин.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
Пробивное напряжение: 12кВ.
Максимальный рабочий ток: 475А.
Резьба внутренней гайки: М8.
Артикулы и изделия:
SQ0807-0001 Изолятор SM25 силовой Н25хD27хМ6мм 275А 6кВ
SQ0807-0002 Изолятор SM30 силовой Н30хD27хМ6мм 380А 8кВ
SQ0807-0003 Изолятор SM35 силовой H35xD32xM8мм 380А 10кВ
SQ0807-0004 Изолятор SM40 силовой Н40хD40хМ8мм 475А 12кВ
SQ0807-0005 Изолятор SM51 силовой H51xD35xM8мм 680А 15кВ
SQ0807-0006 Изолятор SM76 силовой H76xD50xM10мм 1250А 25кВ
Материал: негорючий диэлектрический пластик, армированный стекловолокном.
Внутрение латунные гайки для крепления шин.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
Пробивное напряжение: 12кВ.
Максимальный рабочий ток: 475А.
Резьба внутренней гайки: М8.
Артикулы и изделия:
SQ0807-0001 Изолятор SM25 силовой Н25хD27хМ6мм 275А 6кВ
SQ0807-0002 Изолятор SM30 силовой Н30хD27хМ6мм 380А 8кВ
SQ0807-0003 Изолятор SM35 силовой H35xD32xM8мм 380А 10кВ
SQ0807-0004 Изолятор SM40 силовой Н40хD40хМ8мм 475А 12кВ
SQ0807-0005 Изолятор SM51 силовой H51xD35xM8мм 680А 15кВ
SQ0807-0006 Изолятор SM76 силовой H76xD50xM10мм 1250А 25кВ
Тип устройства (изделия)
:
Изоляторы "бочонок" без болта
Резьба
:
M8
Высота
?
:
40 мм
Высота
Напряжения пробоя
:
12 кВ
Производитель
:
TDM
80.90 руб.
Быстрый просмотр
Шинные изоляторы серии SM применяются для крепления токопроводящих шин внутри силовых шкафов или других устройств, для неподвижной фиксации и изоляции частей находящихся под напряжением от корпуса и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Крепление шинного изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу — с одной стороны, и токоведущей шине — с другой.
Тип устройства (изделия)
:
Изоляторы "бочонок" с болтом
Резьба
:
M10
Высота
?
:
76 мм
Высота
Напряжения пробоя
:
25 кВ
Производитель
:
EKF
267.14 руб.
Быстрый просмотр
Изоляторы шинные SM «бочонок» -
применяются для крепления токопроводящих шин внутри силовых шкафов или других устройств для неподвижной фиксации и изоляции частей находящихся под напряжением от корпуса, и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Крепление шинного изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу — с одной стороны и токоведущей шине — с другой.
применяются для крепления токопроводящих шин внутри силовых шкафов или других устройств для неподвижной фиксации и изоляции частей находящихся под напряжением от корпуса, и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Крепление шинного изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу — с одной стороны и токоведущей шине — с другой.
Производитель
:
EKF
Быстрый просмотр
Шинные изоляторы серии SM применяются для крепления токопроводящих шин внутри силовых шкафов или других устройств, для неподвижной фиксации и изоляции частей находящихся под напряжением от корпуса и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Крепление шинного изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу — с одной стороны, и токоведущей шине — с другой.
Тип устройства (изделия)
:
Изоляторы "бочонок" с болтом
Резьба
:
M8
Высота
?
:
30 мм
Высота
Напряжения пробоя
:
8 кВ
Производитель
:
EKF
74 руб.
Быстрый просмотр

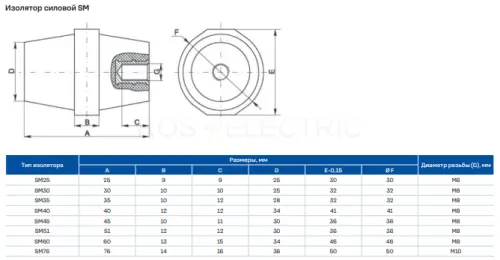

Изоляторы силовые SM КЭАЗ - предназначены для изоляции и жесткого крепления токоведущих шин к основной части конструкции внутри силовых щитов и боксов с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Материал:органический материал на основе углерода и кремния с использованием минеральных добавок
Размер: 51х36мм (ВхØ)
Диаметр резьбы:М8.
Номинальное рабочее напряжение не более: 1000В.
Выдерживаемое напряжение: 15кВ.
Материал:органический материал на основе углерода и кремния с использованием минеральных добавок
Размер: 51х36мм (ВхØ)
Диаметр резьбы:М8.
Номинальное рабочее напряжение не более: 1000В.
Выдерживаемое напряжение: 15кВ.
Тип устройства (изделия)
:
Изоляторы "бочонок" без болта
Резьба
:
M8
Высота
?
:
51 мм
Высота
Вес
:
0.095
Напряжения пробоя
:
15 кВ
60.32 руб.
Быстрый просмотр
Изоляторы шинные опорные ИО-101 Dekraft предназначены для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, позволяя свободно регулировать межшинное расстояние. С другой стороны к изолятору крепится токоведущая шина.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а также возможна установка промежуточных изоляторов в зависимости от схемы монтажа и длины шины.
Изоляторы шинные опорные серии ИО-101 изготавливаются из композитного стекловолокна, материал резьбовых втулок – латунь.
Артикулы и изделия:
32100DEK Изолятор шинный опорный, H25xD23xM6 Uпр=6 кВ ИО-101 DEKraft
32101DEK Изолятор шинный опорный, H30xD26xM8 Uпр=8 кВ ИО-101 DEKraft
32102DEK Изолятор шинный опорный, H35xD28xM8 Uпр=10 кВ ИО-101 DEKraft
32103DEK Изолятор шинный опорный, H40xD34xM8 Uпр=12 кВ ИО-101 DEKraft
32104DEK Изолятор шинный опорный, H51xD29xM8 Uпр=15 кВ ИО-101 DEKraft
32105DEK Изолятор шинный опорный, H76xD36xM10 Uпр=25 кВ ИО-101 DEKraft
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, позволяя свободно регулировать межшинное расстояние. С другой стороны к изолятору крепится токоведущая шина.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а также возможна установка промежуточных изоляторов в зависимости от схемы монтажа и длины шины.
Изоляторы шинные опорные серии ИО-101 изготавливаются из композитного стекловолокна, материал резьбовых втулок – латунь.
Артикулы и изделия:
32100DEK Изолятор шинный опорный, H25xD23xM6 Uпр=6 кВ ИО-101 DEKraft
32101DEK Изолятор шинный опорный, H30xD26xM8 Uпр=8 кВ ИО-101 DEKraft
32102DEK Изолятор шинный опорный, H35xD28xM8 Uпр=10 кВ ИО-101 DEKraft
32103DEK Изолятор шинный опорный, H40xD34xM8 Uпр=12 кВ ИО-101 DEKraft
32104DEK Изолятор шинный опорный, H51xD29xM8 Uпр=15 кВ ИО-101 DEKraft
32105DEK Изолятор шинный опорный, H76xD36xM10 Uпр=25 кВ ИО-101 DEKraft
Тип устройства (изделия)
:
Изоляторы "бочонок" без болта
Резьба
:
M8
Высота
?
:
30 мм
Высота
Напряжения пробоя
:
8 кВ
63.50 руб.
Быстрый просмотр
Изоляторы шинные "Лесенка" ТДМ - предназначены для крепления токоведущих шин внутри силовых шкафов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.
Материал: негорючий диэлектрический пластик, армированный стекловолокном.
Внутрение латунные гайки для крепления шин.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
В комплекте с болтом идет шайба Гровера, которая предотвращает самоотвинчивание болта.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
Пробивное напряжение: 10кВ.
Максимальный рабочий ток: 380А.
Резьба внутренней гайки: М8.
Артикулы и изделия:
SQ0807-0007 Изолятор SM25 силовой Н25хD27хМ6мм с болтом 275А 6кВ
SQ0807-0008 Изолятор SM30 силовой Н30хD27хМ6мм с болтом 380А 8кВ
SQ0807-0009 Изолятор SM35 силовой H35xD32xM8мм с болтом 380А 10кВ
SQ0807-0010 Изолятор SM40 силовой Н40хD40хМ8мм с болтом 475А 12кВ
SQ0807-0011 Изолятор SM51 силовой H51xD35xM8мм с болтом 680А 15кВ
SQ0807-0012 Изолятор SM76 силовой H76xD50xM10мм с болтом 1250А 25кВ
Материал: негорючий диэлектрический пластик, армированный стекловолокном.
Внутрение латунные гайки для крепления шин.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
В комплекте с болтом идет шайба Гровера, которая предотвращает самоотвинчивание болта.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
Пробивное напряжение: 10кВ.
Максимальный рабочий ток: 380А.
Резьба внутренней гайки: М8.
Артикулы и изделия:
SQ0807-0007 Изолятор SM25 силовой Н25хD27хМ6мм с болтом 275А 6кВ
SQ0807-0008 Изолятор SM30 силовой Н30хD27хМ6мм с болтом 380А 8кВ
SQ0807-0009 Изолятор SM35 силовой H35xD32xM8мм с болтом 380А 10кВ
SQ0807-0010 Изолятор SM40 силовой Н40хD40хМ8мм с болтом 475А 12кВ
SQ0807-0011 Изолятор SM51 силовой H51xD35xM8мм с болтом 680А 15кВ
SQ0807-0012 Изолятор SM76 силовой H76xD50xM10мм с болтом 1250А 25кВ
Тип устройства (изделия)
:
Изоляторы "бочонок" с болтом
Резьба
:
M8
Высота
?
:
35 мм
Высота
Напряжения пробоя
:
10 кВ
Производитель
:
TDM
75.50 руб.
Быстрый просмотр
Изоляторы шинные "Лесенка" ТДМ - предназначены для крепления токоведущих шин внутри силовых шкафов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.
Материал: негорючий диэлектрический пластик, армированный стекловолокном.
Внутрение латунные гайки для крепления шин.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
Пробивное напряжение: 25кВ.
Максимальный рабочий ток: 1250А.
Резьба внутренней гайки: М10.
Артикулы и изделия:
SQ0807-0001 Изолятор SM25 силовой Н25хD27хМ6мм 275А 6кВ
SQ0807-0002 Изолятор SM30 силовой Н30хD27хМ6мм 380А 8кВ
SQ0807-0003 Изолятор SM35 силовой H35xD32xM8мм 380А 10кВ
SQ0807-0004 Изолятор SM40 силовой Н40хD40хМ8мм 475А 12кВ
SQ0807-0005 Изолятор SM51 силовой H51xD35xM8мм 680А 15кВ
SQ0807-0006 Изолятор SM76 силовой H76xD50xM10мм 1250А 25кВ
Материал: негорючий диэлектрический пластик, армированный стекловолокном.
Внутрение латунные гайки для крепления шин.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
Пробивное напряжение: 25кВ.
Максимальный рабочий ток: 1250А.
Резьба внутренней гайки: М10.
Артикулы и изделия:
SQ0807-0001 Изолятор SM25 силовой Н25хD27хМ6мм 275А 6кВ
SQ0807-0002 Изолятор SM30 силовой Н30хD27хМ6мм 380А 8кВ
SQ0807-0003 Изолятор SM35 силовой H35xD32xM8мм 380А 10кВ
SQ0807-0004 Изолятор SM40 силовой Н40хD40хМ8мм 475А 12кВ
SQ0807-0005 Изолятор SM51 силовой H51xD35xM8мм 680А 15кВ
SQ0807-0006 Изолятор SM76 силовой H76xD50xM10мм 1250А 25кВ
Тип устройства (изделия)
:
Изоляторы "бочонок" без болта
Резьба
:
M10
Высота
?
:
76 мм
Высота
Напряжения пробоя
:
25 кВ
Производитель
:
TDM
208.73 руб.
Быстрый просмотр
Изоляторы шинные SM «бочонок» -
применяются для крепления токопроводящих шин внутри силовых шкафов или других устройств для неподвижной фиксации и изоляции частей находящихся под напряжением от корпуса, и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Крепление шинного изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу — с одной стороны и токоведущей шине — с другой.
применяются для крепления токопроводящих шин внутри силовых шкафов или других устройств для неподвижной фиксации и изоляции частей находящихся под напряжением от корпуса, и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Крепление шинного изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу — с одной стороны и токоведущей шине — с другой.
Производитель
:
EKF
Быстрый просмотр
Изоляторы шинные "Лесенка" ТДМ - предназначены для крепления токоведущих шин внутри силовых шкафов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.
Материал: негорючий диэлектрический пластик, армированный стекловолокном.
Внутрение латунные гайки для крепления шин.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
В комплекте с болтом идет шайба Гровера, которая предотвращает самоотвинчивание болта.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
Пробивное напряжение: 12кВ.
Максимальный рабочий ток: 475А.
Резьба внутренней гайки: М8.
Артикулы и изделия:
SQ0807-0007 Изолятор SM25 силовой Н25хD27хМ6мм с болтом 275А 6кВ
SQ0807-0008 Изолятор SM30 силовой Н30хD27хМ6мм с болтом 380А 8кВ
SQ0807-0009 Изолятор SM35 силовой H35xD32xM8мм с болтом 380А 10кВ
SQ0807-0010 Изолятор SM40 силовой Н40хD40хМ8мм с болтом 475А 12кВ
SQ0807-0011 Изолятор SM51 силовой H51xD35xM8мм с болтом 680А 15кВ
SQ0807-0012 Изолятор SM76 силовой H76xD50xM10мм с болтом 1250А 25кВ
Материал: негорючий диэлектрический пластик, армированный стекловолокном.
Внутрение латунные гайки для крепления шин.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
В комплекте с болтом идет шайба Гровера, которая предотвращает самоотвинчивание болта.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
Пробивное напряжение: 12кВ.
Максимальный рабочий ток: 475А.
Резьба внутренней гайки: М8.
Артикулы и изделия:
SQ0807-0007 Изолятор SM25 силовой Н25хD27хМ6мм с болтом 275А 6кВ
SQ0807-0008 Изолятор SM30 силовой Н30хD27хМ6мм с болтом 380А 8кВ
SQ0807-0009 Изолятор SM35 силовой H35xD32xM8мм с болтом 380А 10кВ
SQ0807-0010 Изолятор SM40 силовой Н40хD40хМ8мм с болтом 475А 12кВ
SQ0807-0011 Изолятор SM51 силовой H51xD35xM8мм с болтом 680А 15кВ
SQ0807-0012 Изолятор SM76 силовой H76xD50xM10мм с болтом 1250А 25кВ
Тип устройства (изделия)
:
Изоляторы "бочонок" с болтом
Резьба
:
M8
Высота
?
:
40 мм
Высота
Напряжения пробоя
:
12 кВ
Производитель
:
TDM
86.02 руб.
Быстрый просмотр
Изоляторы шинные "Лесенка" ТДМ - предназначены для крепления токоведущих шин внутри силовых шкафов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.
Материал: негорючий диэлектрический пластик, армированный стекловолокном.
Внутрение латунные гайки для крепления шин.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
В комплекте с болтом идет шайба Гровера, которая предотвращает самоотвинчивание болта.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
Пробивное напряжение: 25кВ.
Максимальный рабочий ток: 1250А.
Резьба внутренней гайки: М1.
Артикулы и изделия:
SQ0807-0007 Изолятор SM25 силовой Н25хD27хМ6мм с болтом 275А 6кВ
SQ0807-0008 Изолятор SM30 силовой Н30хD27хМ6мм с болтом 380А 8кВ
SQ0807-0009 Изолятор SM35 силовой H35xD32xM8мм с болтом 380А 10кВ
SQ0807-0010 Изолятор SM40 силовой Н40хD40хМ8мм с болтом 475А 12кВ
SQ0807-0011 Изолятор SM51 силовой H51xD35xM8мм с болтом 680А 15кВ
SQ0807-0012 Изолятор SM76 силовой H76xD50xM10мм с болтом 1250А 25кВ
Материал: негорючий диэлектрический пластик, армированный стекловолокном.
Внутрение латунные гайки для крепления шин.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
В комплекте с болтом идет шайба Гровера, которая предотвращает самоотвинчивание болта.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
Пробивное напряжение: 25кВ.
Максимальный рабочий ток: 1250А.
Резьба внутренней гайки: М1.
Артикулы и изделия:
SQ0807-0007 Изолятор SM25 силовой Н25хD27хМ6мм с болтом 275А 6кВ
SQ0807-0008 Изолятор SM30 силовой Н30хD27хМ6мм с болтом 380А 8кВ
SQ0807-0009 Изолятор SM35 силовой H35xD32xM8мм с болтом 380А 10кВ
SQ0807-0010 Изолятор SM40 силовой Н40хD40хМ8мм с болтом 475А 12кВ
SQ0807-0011 Изолятор SM51 силовой H51xD35xM8мм с болтом 680А 15кВ
SQ0807-0012 Изолятор SM76 силовой H76xD50xM10мм с болтом 1250А 25кВ
Тип устройства (изделия)
:
Изоляторы "бочонок" с болтом
Резьба
:
M10
Высота
?
:
76 мм
Высота
Напряжения пробоя
:
25 кВ
Производитель
:
TDM
221.87 руб.
Быстрый просмотр
Изоляторы шинные используются для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а также возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а также возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Тип устройства (изделия)
:
Изоляторы "бочонок" без болта
Резьба
:
M6
Высота
?
:
25 мм
Высота
Вес
:
0.035
Напряжения пробоя
:
6 кВ
Производитель
:
IEK
46.24 руб.
Изоляторы шинные опорные предназначены для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, позволяя свободно регулировать межшинное расстояние. С другой стороны к изолятору крепится токоведущая шина.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, позволяя свободно регулировать межшинное расстояние. С другой стороны к изолятору крепится токоведущая шина.
