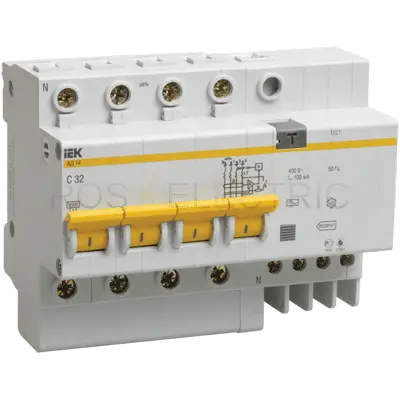

Дифференциальный автомат АД14 4Р 25А 30мА тип AC хар-ка С 4,5кА MAD10-4-025-C-030
Артикул: MAD10-4-025-C-030
Подписаться
Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС

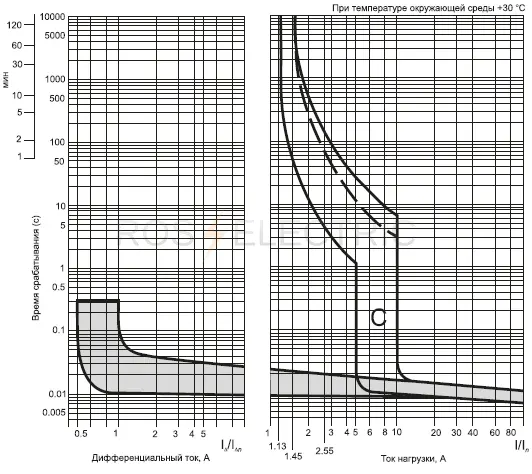

Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45
Устройства и артикулы серии:
MAD10-2-006-C-010 Дифференциальный автомат АД12 2Р 6А 10мА ИЭК
MAD10-2-010-C-010 Дифференциальный автомат АД12 2Р 10А 10мА ИЭК
MAD10-2-010-C-030 Дифференциальный автомат АД12 2Р 10А 30мА ИЭК
MAD10-2-010-C-100 Дифференциальный автомат АД12 2Р 10А 100мА ИЭК
MAD10-2-016-C-010 Дифференциальный автомат АД12 2Р 16А 10мА ИЭК
MAD10-2-016-C-030 Дифференциальный автомат АД12 2Р 16А 30мА ИЭК
MAD10-2-016-C-100 Дифференциальный автомат АД12 2Р 16А 100мА ИЭК
MAD10-2-020-C-030 Дифференциальный автомат АД12 2Р 20А 30мА ИЭК
MAD10-2-025-C-010 Дифференциальный автомат АД12 2Р 25А 10мА ИЭК
MAD10-2-025-C-300 Дифференциальный автомат АД12 2Р 25А 300мА ИЭК
MAD10-2-025-C-030 Дифференциальный автомат АД12 2Р 25А 30мА ИЭК
MAD10-2-025-C-100 Дифференциальный автомат АД12 2Р 25А 100мА ИЭК
MAD10-2-032-C-010 Дифференциальный автомат АД12 2Р 32А 10мА ИЭК
MAD10-2-032-C-030 Дифференциальный автомат АД12 2Р 32А 30мА ИЭК
MAD10-2-032-C-100 Дифференциальный автомат АД12 2Р 32А 100мА ИЭК
MAD10-2-040-C-030 Дифференциальный автомат АД12 2Р 40А 30мА ИЭК
MAD10-2-040-C-100 Дифференциальный автомат АД12 2Р 40А 100мА ИЭК
MAD10-2-040-C-010 Дифференциальный автомат АД12 2р 40А 10мА ИЭК
MAD10-2-040-C-300 Дифференциальный автомат АД12 2р 40А 300мА ИЭК
MAD10-2-050-C-030 Дифференциальный автомат АД12 2Р 50А 30мА ИЭК
MAD10-2-050-C-100 Дифференциальный автомат АД12 2Р 50А 100мА ИЭК
MAD10-2-050-C-300 Дифференциальный автомат АД12 2Р 50А 300мА ИЭК
MAD10-2-063-C-030 Дифференциальный автомат АД12 2Р 63А 30мА ИЭК
MAD10-2-063-C-100 Дифференциальный автомат АД12 2Р 63А 100мА ИЭК
MAD10-2-063-C-300 Дифференциальный автомат АД12 2Р 63А 300мА ИЭК
MAD10-2-016-B-030 Дифференциальный автомат АД12 2Р B16 30мА ИЭК
MAD10-2-025-B-030 Дифференциальный автомат АД12 2Р B25 30мА ИЭК
MAD10-4-006-C-010 Дифференциальный автомат АД14 4Р 6А 10мА ИЭК
MAD10-4-010-C-010 Дифференциальный автомат АД14 4Р 10А 10мА ИЭК
MAD10-4-010-C-030 Дифференциальный автомат АД14 4Р 10А 30мА ИЭК
MAD10-4-016-C-010 Дифференциальный автомат АД14 4Р 16А 10мА ИЭК
MAD10-4-016-C-030 Дифференциальный автомат АД14 4Р 16А 30мА ИЭК
MAD10-4-016-C-100 Дифференциальный автомат АД14 4Р 16А 100мА ИЭК
MAD10-4-016-C-300 Дифференциальный автомат АД14 4Р 16А 300мА ИЭК
MAD10-4-025-C-030 Дифференциальный автомат АД14 4Р 25А 30мА ИЭК
MAD10-4-025-C-100 Дифференциальный автомат АД14 4Р 25А 100мА ИЭК
MAD10-4-025-C-300 Дифференциальный автомат АД14 4Р 25А 300мА ИЭК
MAD10-4-032-C-030 Дифференциальный автомат АД14 4Р 32А 30мА ИЭК
MAD10-4-032-C-100 Дифференциальный автомат АД14 4Р 32А 100мА ИЭК
MAD10-4-032-C-300 Дифференциальный автомат АД14 4Р 32А 300мА ИЭК
MAD10-4-040-C-030 Дифференциальный автомат АД14 4Р 40А 30мА ИЭК
MAD10-4-040-C-100 Дифференциальный автомат АД14 4Р 40А 100мА ИЭК
MAD10-4-040-C-300 Дифференциальный автомат АД14 4Р 40А 300мА ИЭК
MAD10-4-050-C-100 Дифференциальный автомат АД14 4Р 50А 100мА ИЭК
MAD10-4-050-C-300 Дифференциальный автомат АД14 4Р 50А 300мА ИЭК
MAD10-4-050-C-030 Дифференциальный автомат АД14 4Р 50А 30мА ИЭК
MAD10-4-063-C-030 Дифференциальный автомат АД14 4Р 63А 30мА ИЭК
MAD10-4-063-C-100 Дифференциальный автомат АД14 4Р 63А 100мА ИЭК
MAD10-4-063-C-300 Дифференциальный автомат АД14 4Р 63А 300мА ИЭК
Обеспечивает 3 вида защиты:
-защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
-предотвращение пожаров вследствие протекания токов утечки на землю;
-защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Свыше 50 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47 29.
-Встроенная защита от импульсных перенапряжений-варистор класса D.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
-Широкий диапазон рабочих температур от –25 до +40 °С.
-Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
-Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Характеристики срабатывания электромагнитного расцепителя В, С
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 вход -25; выход -16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,25/0,45
Устройства и артикулы серии:
MAD10-2-006-C-010 Дифференциальный автомат АД12 2Р 6А 10мА ИЭК
MAD10-2-010-C-010 Дифференциальный автомат АД12 2Р 10А 10мА ИЭК
MAD10-2-010-C-030 Дифференциальный автомат АД12 2Р 10А 30мА ИЭК
MAD10-2-010-C-100 Дифференциальный автомат АД12 2Р 10А 100мА ИЭК
MAD10-2-016-C-010 Дифференциальный автомат АД12 2Р 16А 10мА ИЭК
MAD10-2-016-C-030 Дифференциальный автомат АД12 2Р 16А 30мА ИЭК
MAD10-2-016-C-100 Дифференциальный автомат АД12 2Р 16А 100мА ИЭК
MAD10-2-020-C-030 Дифференциальный автомат АД12 2Р 20А 30мА ИЭК
MAD10-2-025-C-010 Дифференциальный автомат АД12 2Р 25А 10мА ИЭК
MAD10-2-025-C-300 Дифференциальный автомат АД12 2Р 25А 300мА ИЭК
MAD10-2-025-C-030 Дифференциальный автомат АД12 2Р 25А 30мА ИЭК
MAD10-2-025-C-100 Дифференциальный автомат АД12 2Р 25А 100мА ИЭК
MAD10-2-032-C-010 Дифференциальный автомат АД12 2Р 32А 10мА ИЭК
MAD10-2-032-C-030 Дифференциальный автомат АД12 2Р 32А 30мА ИЭК
MAD10-2-032-C-100 Дифференциальный автомат АД12 2Р 32А 100мА ИЭК
MAD10-2-040-C-030 Дифференциальный автомат АД12 2Р 40А 30мА ИЭК
MAD10-2-040-C-100 Дифференциальный автомат АД12 2Р 40А 100мА ИЭК
MAD10-2-040-C-010 Дифференциальный автомат АД12 2р 40А 10мА ИЭК
MAD10-2-040-C-300 Дифференциальный автомат АД12 2р 40А 300мА ИЭК
MAD10-2-050-C-030 Дифференциальный автомат АД12 2Р 50А 30мА ИЭК
MAD10-2-050-C-100 Дифференциальный автомат АД12 2Р 50А 100мА ИЭК
MAD10-2-050-C-300 Дифференциальный автомат АД12 2Р 50А 300мА ИЭК
MAD10-2-063-C-030 Дифференциальный автомат АД12 2Р 63А 30мА ИЭК
MAD10-2-063-C-100 Дифференциальный автомат АД12 2Р 63А 100мА ИЭК
MAD10-2-063-C-300 Дифференциальный автомат АД12 2Р 63А 300мА ИЭК
MAD10-2-016-B-030 Дифференциальный автомат АД12 2Р B16 30мА ИЭК
MAD10-2-025-B-030 Дифференциальный автомат АД12 2Р B25 30мА ИЭК
MAD10-4-006-C-010 Дифференциальный автомат АД14 4Р 6А 10мА ИЭК
MAD10-4-010-C-010 Дифференциальный автомат АД14 4Р 10А 10мА ИЭК
MAD10-4-010-C-030 Дифференциальный автомат АД14 4Р 10А 30мА ИЭК
MAD10-4-016-C-010 Дифференциальный автомат АД14 4Р 16А 10мА ИЭК
MAD10-4-016-C-030 Дифференциальный автомат АД14 4Р 16А 30мА ИЭК
MAD10-4-016-C-100 Дифференциальный автомат АД14 4Р 16А 100мА ИЭК
MAD10-4-016-C-300 Дифференциальный автомат АД14 4Р 16А 300мА ИЭК
MAD10-4-025-C-030 Дифференциальный автомат АД14 4Р 25А 30мА ИЭК
MAD10-4-025-C-100 Дифференциальный автомат АД14 4Р 25А 100мА ИЭК
MAD10-4-025-C-300 Дифференциальный автомат АД14 4Р 25А 300мА ИЭК
MAD10-4-032-C-030 Дифференциальный автомат АД14 4Р 32А 30мА ИЭК
MAD10-4-032-C-100 Дифференциальный автомат АД14 4Р 32А 100мА ИЭК
MAD10-4-032-C-300 Дифференциальный автомат АД14 4Р 32А 300мА ИЭК
MAD10-4-040-C-030 Дифференциальный автомат АД14 4Р 40А 30мА ИЭК
MAD10-4-040-C-100 Дифференциальный автомат АД14 4Р 40А 100мА ИЭК
MAD10-4-040-C-300 Дифференциальный автомат АД14 4Р 40А 300мА ИЭК
MAD10-4-050-C-100 Дифференциальный автомат АД14 4Р 50А 100мА ИЭК
MAD10-4-050-C-300 Дифференциальный автомат АД14 4Р 50А 300мА ИЭК
MAD10-4-050-C-030 Дифференциальный автомат АД14 4Р 50А 30мА ИЭК
MAD10-4-063-C-030 Дифференциальный автомат АД14 4Р 63А 30мА ИЭК
MAD10-4-063-C-100 Дифференциальный автомат АД14 4Р 63А 100мА ИЭК
MAD10-4-063-C-300 Дифференциальный автомат АД14 4Р 63А 300мА ИЭК
Номинальный ток | 25А |
Количество полюсов | 4P |
Характеристика срабатывания | C |
Ток утечки | 30мА (0,03А) |
Тип УЗО | AC |
Тип срабатывания УЗО | Электронное |
Номинальная отключающая способность | 4,5 кА |
Объём | 0.0007 |
