Автоматический выключатель ВА47-29М 1P 40A 4,5кА характеристика C MVA21-1-040-C
Артикул: MVA21-1-040-C
Подписаться
Автоматические выключатели ВА47-29М предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку.
Автоматические выключатели ВА47-29М рекомендуются к применению в вводно распределительных устройствах для жилых и общественных зданий и на производстве.
27 типоисполнений на 9 номинальных токов от 6 до 63 А.
-Независимый индикатор положения контактов.
-Защелка на DIN рейку с двойным фиксированным положением
Комплект дополнительных устройств с возможностью простой самостоятельной установки:
-контакт состояния КС47;
-контакт состояния КСВ47;
-расцепитель минимального напряжения РММ47;
-расцепитель независимый РН47.
-Насечки на контактных зажимах.
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А 4500
Напряжение постоянного тока, В/полюс 48

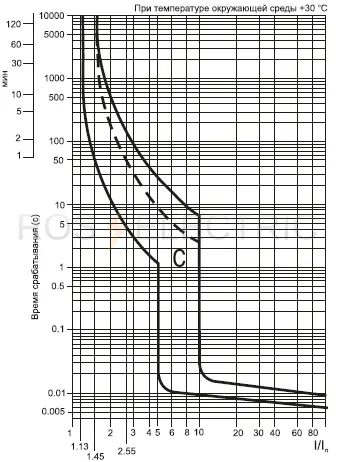

Характеристики срабатывания электромагнитного расцепителя C
Число полюсов 1, 2, 3
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Электрическая износостойкость, циклов В О, не менее 6000
Механическая износостойкость, циклов В О, не менее 20 000
Максимальное сечение присоединяемых проводов, мм2 25
Наличие драгоценных металлов (серебро), г/полюс 0,5
Масса одного полюса, кг 0,11
Диапазон рабочих температур, °С -40÷+50
Устройства и артикулы серии:
Характеристика B (под заказ)
MVA21-1-D16-B Автоматический выключатель ВА47-29М 1P 1,6A 4,5кА характеристика B ИЭК
MVA21-1-D25-B Автоматический выключатель ВА47-29М 1P 2,5A 4,5кА характеристика B ИЭК
MVA21-2-013-B Автоматический выключатель ВА47-29М 2P 13A 4,5кА характеристика B ИЭК
MVA21-2-002-B Автоматический выключатель ВА47-29М 2P 2A 4,5кА характеристика B ИЭК
MVA21-2-004-B Автоматический выключатель ВА47-29М 2P 4A 4,5кА характеристика B ИЭК
MVA21-2-006-B Автоматический выключатель ВА47-29М 2P 6A 4,5кА характеристика B ИЭК
MVA21-3-013-B Автоматический выключатель ВА47-29М 3P 13A 4,5кА характеристика B ИЭК
MVA21-3-001-B Автоматический выключатель ВА47-29М 3P 1A 4,5кА характеристика B ИЭК
MVA21-3-020-B Автоматический выключатель ВА47-29М 3P 20A 4,5кА характеристика B ИЭК
MVA21-4-025-B Автоматический выключатель ВА47-29М 4P 25A 4,5кА характеристика B ИЭК
MVA21-4-050-B Автоматический выключатель ВА47-29М 4P 50A 4,5кА характеристика B ИЭК
MVA21-4-063-B Автоматический выключатель ВА47-29М 4P 63A 4,5кА характеристика B ИЭК
Характеристика С
MVA21-1-010-C Автоматический выключатель ВА47-29М 1P 10A 4,5кА характеристика C ИЭК
MVA21-1-016-C Автоматический выключатель ВА47-29М 1P 16A 4,5кА характеристика C ИЭК
MVA21-1-020-C Автоматический выключатель ВА47-29М 1P 20A 4,5кА характеристика C ИЭК
MVA21-1-025-C Автоматический выключатель ВА47-29М 1P 25A 4,5кА характеристика C ИЭК
MVA21-1-032-C Автоматический выключатель ВА47-29М 1P 32A 4,5кА характеристика C ИЭК
MVA21-1-040-C Автоматический выключатель ВА47-29М 1P 40A 4,5кА характеристика C ИЭК
MVA21-1-050-C Автоматический выключатель ВА47-29М 1P 50A 4,5кА характеристика C ИЭК
MVA21-1-063-C Автоматический выключатель ВА47-29М 1P 63A 4,5кА характеристика C ИЭК
MVA21-1-006-C Автоматический выключатель ВА47-29М 1P 6A 4,5кА характеристика C ИЭК
MVA21-2-010-C Автоматический выключатель ВА47-29М 2P 10A 4,5кА характеристика C ИЭК
MVA21-2-016-C Автоматический выключатель ВА47-29М 2P 16A 4,5кА характеристика C ИЭК
MVA21-2-020-C Автоматический выключатель ВА47-29М 2P 20A 4,5кА характеристика C ИЭК
MVA21-2-025-C Автоматический выключатель ВА47-29М 2P 25A 4,5кА характеристика C ИЭК
MVA21-2-032-C Автоматический выключатель ВА47-29М 2P 32A 4,5кА характеристика C ИЭК
MVA21-2-040-C Автоматический выключатель ВА47-29М 2P 40A 4,5кА характеристика C ИЭК
MVA21-2-050-C Автоматический выключатель ВА47-29М 2P 50A 4,5кА характеристика C ИЭК
MVA21-2-063-C Автоматический выключатель ВА47-29М 2P 63A 4,5кА характеристика C ИЭК
MVA21-2-006-C Автоматический выключатель ВА47-29М 2P 6A 4,5кА характеристика C ИЭК
MVA21-3-010-C Автоматический выключатель ВА47-29М 3P 10A 4,5кА характеристика C ИЭК
MVA21-3-016-C Автоматический выключатель ВА47-29М 3P 16A 4,5кА характеристика C ИЭК
MVA21-3-020-C Автоматический выключатель ВА47-29М 3P 20A 4,5кА характеристика C ИЭК
MVA21-3-025-C Автоматический выключатель ВА47-29М 3P 25A 4,5кА характеристика C ИЭК
MVA21-3-032-C Автоматический выключатель ВА47-29М 3P 32A 4,5кА характеристика C ИЭК
MVA21-3-040-C Автоматический выключатель ВА47-29М 3P 40A 4,5кА характеристика C ИЭК
MVA21-3-050-C Автоматический выключатель ВА47-29М 3P 50A 4,5кА характеристика C ИЭК
MVA21-3-063-C Автоматический выключатель ВА47-29М 3P 63A 4,5кА характеристика C ИЭК
MVA21-3-006-C Автоматический выключатель ВА47-29М 3P 6A 4,5кА характеристика C ИЭК
MVA21-4-010-C Автоматический выключатель ВА47-29М 4P 10A 4,5кА характеристика C ИЭК
MVA21-4-013-C Автоматический выключатель ВА47-29М 4P 13A 4,5кА характеристика C ИЭК
MVA21-4-016-C Автоматический выключатель ВА47-29М 4P 16A 4,5кА характеристика C ИЭК
MVA21-4-001-C Автоматический выключатель ВА47-29М 4P 1A 4,5кА характеристика C ИЭК
MVA21-4-020-C Автоматический выключатель ВА47-29М 4P 20A 4,5кА характеристика C ИЭК
MVA21-4-025-C Автоматический выключатель ВА47-29М 4P 25A 4,5кА характеристика C ИЭК
MVA21-4-002-C Автоматический выключатель ВА47-29М 4P 2A 4,5кА характеристика C ИЭК
MVA21-4-032-C Автоматический выключатель ВА47-29М 4P 32A 4,5кА характеристика C ИЭК
MVA21-4-003-C Автоматический выключатель ВА47-29М 4P 3A 4,5кА характеристика C ИЭК
MVA21-4-040-C Автоматический выключатель ВА47-29М 4P 40A 4,5кА характеристика C ИЭК
MVA21-4-004-C Автоматический выключатель ВА47-29М 4P 4A 4,5кА характеристика C ИЭК
MVA21-4-050-C Автоматический выключатель ВА47-29М 4P 50A 4,5кА характеристика C ИЭК
MVA21-4-005-C Автоматический выключатель ВА47-29М 4P 5A 4,5кА характеристика C ИЭК
MVA21-4-063-C Автоматический выключатель ВА47-29М 4P 63A 4,5кА характеристика C ИЭК
MVA21-4-006-C Автоматический выключатель ВА47-29М 4P 6A 4,5кА характеристика C ИЭК
MVA21-4-008-C Автоматический выключатель ВА47-29М 4P 8A 4,5кА характеристика C ИЭК
Характеристика D
MVA21-1-D16-D Автоматический выключатель ВА47-29М 1P 1,6A 4,5кА характеристика D ИЭК
MVA21-1-013-D Автоматический выключатель ВА47-29М 1P 13A 4,5кА характеристика D ИЭК
MVA21-1-001-D Автоматический выключатель ВА47-29М 1P 1A 4,5кА характеристика D ИЭК
MVA21-1-D25-D Автоматический выключатель ВА47-29М 1P 2,5A 4,5кА характеристика D ИЭК
MVA21-1-008-D Автоматический выключатель ВА47-29М 1P 8A 4,5кА характеристика D ИЭК
MVA21-2-013-D Автоматический выключатель ВА47-29М 2P 13A 4,5кА характеристика D ИЭК
MVA21-2-020-D Автоматический выключатель ВА47-29М 2P 20A 4,5кА характеристика D ИЭК
MVA21-2-032-D Автоматический выключатель ВА47-29М 2P 32A 4,5кА характеристика D ИЭК
MVA21-2-050-D Автоматический выключатель ВА47-29М 2P 50A 4,5кА характеристика D ИЭК
MVA21-2-005-D Автоматический выключатель ВА47-29М 2P 5A 4,5кА характеристика D ИЭК
MVA21-2-063-D Автоматический выключатель ВА47-29М 2P 63A 4,5кА характеристика D ИЭК
MVA21-4-013-D Автоматический выключатель ВА47-29М 4P 13A 4,5кА характеристика D ИЭК
MVA21-4-016-D Автоматический выключатель ВА47-29М 4P 16A 4,5кА характеристика D ИЭК
MVA21-4-001-D Автоматический выключатель ВА47-29М 4P 1A 4,5кА характеристика D ИЭК
MVA21-4-025-D Автоматический выключатель ВА47-29М 4P 25A 4,5кА характеристика D ИЭК
MVA21-4-032-D Автоматический выключатель ВА47-29М 4P 32A 4,5кА характеристика D ИЭК
MVA21-4-003-D Автоматический выключатель ВА47-29М 4P 3A 4,5кА характеристика D ИЭК
MVA21-4-040-D Автоматический выключатель ВА47-29М 4P 40A 4,5кА характеристика D ИЭК
MVA21-4-004-D Автоматический выключатель ВА47-29М 4P 4A 4,5кА характеристика D ИЭК
MVA21-4-050-D Автоматический выключатель ВА47-29М 4P 50A 4,5кА характеристика D ИЭК
MVA21-4-063-D Автоматический выключатель ВА47-29М 4P 63A 4,5кА характеристика D ИЭК
MVA21-4-006-D Автоматический выключатель ВА47-29М 4P 6A 4,5кА характеристика D ИЭК
