Выключатели дифференциальные (УЗО) – Страница 8

Выключатели дифференциального тока ARMAT серии R10N выполняют функцию защиты поражения человека электрическим током, а так же защиты от пожара при возникновении замыкания на землю. Модельный ряд включает в себя устройства с типами защитных характеристик по дифференциальному току AC, A, AC-S, A-S; номинальными токами от 25 до 100 А; номинальными дифференциальными токами срабатывания от 10 до 300мА. Условная отключающая способность ВДТ ARMAT серии R10N составляет 10 кА.

Выключатели дифференциального тока ARMAT серии R10N выполняют функцию защиты поражения человека электрическим током, а так же защиты от пожара при возникновении замыкания на землю. Модельный ряд включает в себя устройства с типами защитных характеристик по дифференциальному току AC, A, AC-S, A-S; номинальными токами от 25 до 100 А; номинальными дифференциальными токами срабатывания от 10 до 300мА. Условная отключающая способность ВДТ ARMAT серии R10N составляет 10 кА.

Устройства защитного отключения электромеханические тип A серии PF7 EATON - предназначены для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю.
Функционально независимый от напряжения питания.

Устройство защитного отключения УЗО ВД-100 электромеханическое тип AС EKF PROxima – предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или электрооборудованию, оказавшемуся под напряжением, и для предотвращения возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания.

Дифференциальный выключатель ВД 1-63 тип А без встроенной защиты от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры.
Номинальное напряжение частотой 50 Гц, 230/400 В
Номинальный ток In, 16, 25, 32, 40, 50, 63 А
Номинальный отключающий дифференциальный ток IDn: 10, 30, 100 мА
Номинальный условный дифференциальный ток короткого замыкания IDс: 4500 А
Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока, тип А
Время отключения при номинальном дифференциальном токе, не более: 40 мс
Число полюсов: 2, 4
Условия эксплуатации: УХЛ4
Степень защиты выключателя IP 20
Электрическая износостойкость, В-О, не менее 4000
Механическая износостойкость, В-О, не менее 10000
Максимальное сечение присоединяемых проводов: 50 мм2
Наличие драгоценных металлов (серебро), г/полюс 0,5 ÷ 1
Масса (2/4-полюсные), кг 0,2/0,4
Диапазон рабочих температур: -25 ÷ +40 °С
Артикулы и изделия:
MDV11-2-016-010 Выключатель дифференциальный УЗО ВД1-63 2Р 16А 10мА тип А ИЭК
MDV11-2-016-030 Выключатель дифференциальный УЗО ВД1-63 2Р 16А 30мА тип А ИЭК
MDV11-2-025-010 Выключатель дифференциальный УЗО ВД1-63 2Р 25А 10мА тип А ИЭК
MDV11-2-025-030 Выключатель дифференциальный УЗО ВД1-63 2Р 25А 30мА тип А ИЭК
MDV11-2-032-030 Выключатель дифференциальный УЗО ВД1-63 2Р 32А 30мА тип А ИЭК
MDV11-2-040-030 Выключатель дифференциальный УЗО ВД1-63 2Р 40А 30мА тип А ИЭК
MDV11-2-050-030 Выключатель дифференциальный УЗО ВД1-63 2Р 50А 30мА тип А ИЭК
MDV11-2-063-100 Выключатель дифференциальный УЗО ВД1-63 2Р 63А 100мА тип А ИЭК
MDV11-2-063-030 Выключатель дифференциальный УЗО ВД1-63 2Р 63А 30мА тип А ИЭК
MDV11-4-016-010 Выключатель дифференциальный УЗО ВД1-63 4Р 16А 10мА тип А ИЭК
MDV11-4-016-030 Выключатель дифференциальный УЗО ВД1-63 4Р 16А 30мА тип А ИЭК
MDV11-4-025-010 Выключатель дифференциальный УЗО ВД1-63 4Р 25А 10мА тип А ИЭК
MDV11-4-025-030 Выключатель дифференциальный УЗО ВД1-63 4Р 25А 30мА тип А ИЭК
MDV11-4-032-030 Выключатель дифференциальный УЗО ВД1-63 4Р 32А 30мА тип А ИЭК
MDV11-4-040-030 Выключатель дифференциальный УЗО ВД1-63 4Р 40А 30мА тип А ИЭК
MDV11-4-050-100 Выключатель дифференциальный УЗО ВД1-63 4Р 50А 100мА тип А ИЭК
MDV11-4-050-030 Выключатель дифференциальный УЗО ВД1-63 4Р 50А 30мА тип А ИЭК
MDV11-4-063-100 Выключатель дифференциальный УЗО ВД1-63 4Р 63А 100мА тип А ИЭК
MDV11-4-063-030 Выключатель дифференциальный УЗО ВД1-63 4Р 63А 30мА тип А ИЭК

Устройства защитного отключения (УЗО) предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением, и для предотвращения
возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания. Для защиты потребителей от токов перегрузки и короткого замыкания необходимо использовать УЗО совместно с автоматическими выключателями. -Контакты из бескислородной меди с содержанием серебра.
-Корпус из не поддерживающей горение пластмассы.
-Электромеханические и электронные УЗО. -Подключения посредством гребенчатой и U-образной шины.
-Работа при -25 °СПредельная коммутационная способность, кА 6,0
Коммутационная износостойкость, кол-во циклов 2500
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Тип УЗО АС
Класс УЗО электр./электромех.
Расположение нейтрали с правой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А

Устройства защитного отключения электромеханические тип AC серии PF6 EATON - предназначены для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю.
Функционально независимый от напряжения питания.

Устройства защитного отключения (УЗО) предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением, и для предотвращения
возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания. Для защиты потребителей от токов перегрузки и короткого замыкания необходимо использовать УЗО совместно с автоматическими выключателями.-Контакты из бескислородной меди с содержанием серебра.
-Корпус из не поддерживающей горение пластмассы.
-Электромеханические и электронные УЗО.
-Подключения посредством гребенчатой и
U-образной шины.
-Работа при -25 °СПредельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 2500
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Тип УЗО АС
Класс УЗО электр./электромех.
Расположение нейтрали с правой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А

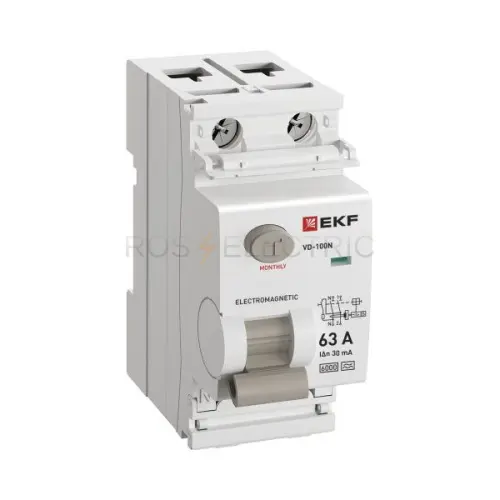

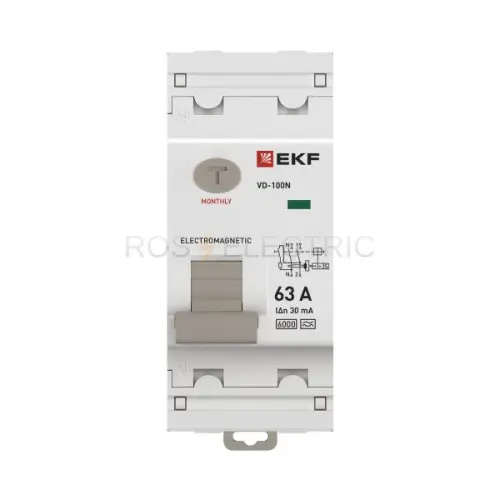

Выключатель дифференциального тока ВДТ ВД‑100N PROXIMA EKF -предназначено для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электро‑ установки; защиты электроустановки (ЭУ) при повреждении изоляции проводников и неисправностях ЭУ; предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.Применяется в электрических цепях переменного тока номинальным напряжением 230В/400 В и частотой 50 Гц.

Выключатель дифференциального тока ВДТ ВД‑100N PROXIMA EKF -предназначено для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электро‑ установки; защиты электроустановки (ЭУ) при повреждении изоляции проводников и неисправностях ЭУ; предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.Применяется в электрических цепях переменного тока номинальным напряжением 230В/400 В и частотой 50 Гц.

Выключатели дифференциального тока ARMAT серии R10N выполняют функцию защиты поражения человека электрическим током, а так же защиты от пожара при возникновении замыкания на землю. Модельный ряд включает в себя устройства с типами защитных характеристик по дифференциальному току AC, A, AC-S, A-S; номинальными токами от 25 до 100 А; номинальными дифференциальными токами срабатывания от 10 до 300мА. Условная отключающая способность ВДТ ARMAT серии R10N составляет 10 кА.

Дифференциальные реле (УЗО) электромеханические,тип AC серии EFI ETI - предназначены для защиты от поражения электрическим током при прямых или косвенных прикосновениях к токоведущим частям, а также к частям которые могут оказаться под напряжением в результате повреждения изоляции, защиты оборудования от возможного возникновения пожара.

Устройства защитного отключения электромеханические тип AC серии PF7 EATON - предназначены для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю.
Функционально независимый от напряжения питания.

Устройства защитного отключения электромеханические тип AC серии PF6 EATON - предназначены для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю.
Функционально независимый от напряжения питания.

Устройства защитного отключения электромеханические тип AC серии PF6 EATON - предназначены для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю.
Функционально независимый от напряжения питания.

Дифференциальный выключатель ВД 1-63 тип А без встроенной защиты от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры.
Номинальное напряжение частотой 50 Гц, 230/400 В
Номинальный ток In, 16, 25, 32, 40, 50, 63 А
Номинальный отключающий дифференциальный ток IDn: 10, 30, 100 мА
Номинальный условный дифференциальный ток короткого замыкания IDс: 4500 А
Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока, тип А
Время отключения при номинальном дифференциальном токе, не более: 40 мс
Число полюсов: 2, 4
Условия эксплуатации: УХЛ4
Степень защиты выключателя IP 20
Электрическая износостойкость, В-О, не менее 4000
Механическая износостойкость, В-О, не менее 10000
Максимальное сечение присоединяемых проводов: 50 мм2
Наличие драгоценных металлов (серебро), г/полюс 0,5 ÷ 1
Масса (2/4-полюсные), кг 0,2/0,4
Диапазон рабочих температур: -25 ÷ +40 °С

Устройства защитного отключения (УЗО) серии NXL-63 Chint - предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 63 А.
Время отключения, сек:Менее 0,1;
Количество полюсов:2;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:36х86х79;
Номинальный ток, А:32;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:2000;
Электрическая износостойкость, циклов:2000;
Стандарты:ГОСТ Р 50345-2010 (МЭК 60898-1:2003);
Частота, Гц:50/60 Гц;
Род тока:AC;
Номинальный ток утечки, А:0.03;
Тип тока утечки:A;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:230;

Устройства защитного отключения (УЗО) серии NL1 Chint - предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 100А.
Время отключения, сек:Менее 0,1;
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:72х86х79;
Номинальный ток, А:80;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:6;
Механическая износостойкость, циклов:2000;
Электрическая износостойкость, циклов:2000;
Стандарты:ГОСТ Р 50345-2010 (МЭК 60898-1:2003);
Частота, Гц:50/60 Гц;
Род тока:AC;
Номинальный ток утечки, А:0.3;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;

Устройства защитного отключения (УЗО) серии NL1 Chint - предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 100А.
Время отключения, сек:0,15...0,5;
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:72х86х79;
Номинальный ток, А:80;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:10;
Механическая износостойкость, циклов:2000;
Электрическая износостойкость, циклов:2000;
Стандарты:ГОСТ Р 50345-2010 (МЭК 60898-1:2003);
Частота, Гц:50/60 Гц;
Род тока:AC;
Номинальный ток утечки, А:0.1;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;

Устройства защитного отключения (УЗО) серии NL1 Chint - предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 100А.
Время отключения, сек:0,15...0,5;
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:72х86х79;
Номинальный ток, А:63;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:10;
Механическая износостойкость, циклов:2000;
Электрическая износостойкость, циклов:2000;
Стандарты:ГОСТ Р 50345-2010 (МЭК 60898-1:2003);
Частота, Гц:50/60 Гц;
Род тока:AC;
Номинальный ток утечки, А:0.3;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;
