Выключатель дифференциального тока без встроенной защиты от сверхтоков типа ВД3-63 серии KARAT предназначен для автоматического выключения питания при повреждении изоляции в однофазных и трехфазных электрических цепях переменного тока номинальным напряжением до 400 В частотой 50 Гц.
Выключатель электромеханического типа и является функционально не зависящим от напряжения сети и предназначен для эксплуатации в жилых, общественных и промышленных объектах, на строительных площадках и устанавливаются в низковольтные комплектные устройства ввода и распределения, со степенью защиты не ниже IP30.
ВДТ не предназначен для отключения токов короткого замыкания и токов перегрузки.

Выключатель дифференциального тока без встроенной защиты от сверхтоков типа ВД3-63 серии KARAT предназначен для автоматического выключения питания при повреждении изоляции в однофазных и трехфазных электрических цепях переменного тока номинальным напряжением до 400 В частотой 50 Гц.
Выключатель электромеханического типа и является функционально не зависящим от напряжения сети и предназначен для эксплуатации в жилых, общественных и промышленных объектах, на строительных площадках и устанавливаются в низковольтные комплектные устройства ввода и распределения, со степенью защиты не ниже IP30.
ВДТ не предназначен для отключения токов короткого замыкания и токов перегрузки.

Выключатели дифференциального тока ARMAT серии R10N выполняют функцию защиты поражения человека электрическим током, а так же защиты от пожара при возникновении замыкания на землю. Модельный ряд включает в себя устройства с типами защитных характеристик по дифференциальному току AC, A, AC-S, A-S; номинальными токами от 25 до 100 А; номинальными дифференциальными токами срабатывания от 10 до 300мА. Условная отключающая способность ВДТ ARMAT серии R10N составляет 10 кА.

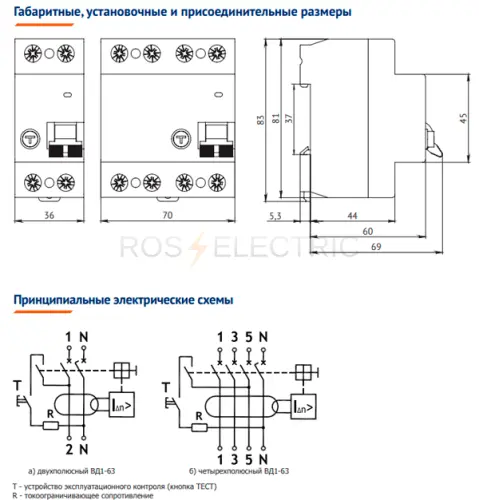

Устройство защитного отключения электромеханическое ВД1-63 КЭАЗ - предназначены для применения в электрических сетях переменного тока частоты 50Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальным током до 100 А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.

Устройство защитного отключения электромеханическое ВД1-63 КЭАЗ - предназначены для применения в электрических сетях переменного тока частоты 50Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальным током до 100 А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.

Устройство защитного отключения электромеханическое ВД1-63 КЭАЗ - предназначены для применения в электрических сетях переменного тока частоты 50Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальным током до 100 А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.

Устройство защитного отключения (УЗО) OptiDin DM63 электромеханическое КЭАЗ -предназначены для применения в электрических сетях переменного тока частоты 50Гц с глухо заземлённой нейтралью номинальным напряжением не выше 400 В и номинальным током до 100А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при преднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.

Устройство защитного отключения (УЗО) OptiDin DM63 электромеханическое КЭАЗ -предназначены для применения в электрических сетях переменного тока частоты 50Гц с глухо заземлённой нейтралью номинальным напряжением не выше 400 В и номинальным током до 100А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при преднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.

Устройства защитного отключения ВД1-63 тип АС (защита от синусоидальных переменных токов утечки) электромеханические ТДМ - предназначены для проведение тока в нормальном режиме и отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании токов утечки на землю.
Не имеет собственного потребления электроэнергии.
Механический индикатор положения контактов
Материал корпуса: пластик, не поддерживающий горение.
Степень защиты: IP20.

Выключатели автоматические, управляемые дифференциальным током, без встроенной защиты от сверхтоков, функционально не зависящие от напряжения сети, бытового или аналогичного применения с выдержкой времени отключения типа ВД1-63S предназначены для автоматического отключения питания в случае возникновения дифференциальных токов утечки в однофазных и трехфазных электрических сетях переменного тока номинальным напряжением до 400 В. ВД1-63S предназначены для установки в низковольтные комплексные устройства ввода и распределения, эксплуатируемые в жилых, общественных и промышленных объектах, а также на строительных площадках.
Предельная коммутационная способность - 6000 А.
26 типоисполнений на 7 номинальных токов от 16 до 80 А.
-Электромеханическая схема с задержкой времени срабатывания.
-Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
-Независимый индикатор положения контактов.
-Тестирующая цепь выключателя сохраняет работоспособность в широком диапазоне напряжений:
от 110 до 265 В-2 полюсный, от 200 до 460 В-4 полюсный.
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 16; 25; 32; 40; 50; 63; 80
Номинальный отключающий дифференциальный ток IΔn, мА 100; 300
Номинальный условный дифференциальный ток короткого замыкания IΔc, А 6000
Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока АС
Время отключения при номинальном дифференциальном токе, с 0,13÷0,5
Число полюсов 2/4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Электрическая износостойкость, циклов В-О, не менее 4000
Механическая износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 50
Наличие драгоценных металлов (серебро) г/полюс 0,5÷1,0
Масса (2/4 полюсные), кг 0,2/0,4
Диапазон температур —25÷+40
Устройства серии:
MDV12-2-025-100 Выключатель дифференциальный ВД1-63S 2Р 25А 100мА ИЭК
MDV12-2-025-300 Выключатель дифференциальный ВД1-63S 2Р 25А 300мА ИЭК
MDV12-2-032-100 Выключатель дифференциальный ВД1-63S 2Р 32А 100мА ИЭК
MDV12-2-032-300 Выключатель дифференциальный ВД1-63S 2Р 32А 300мА ИЭК
MDV12-2-040-100 Выключатель дифференциальный ВД1-63S 2Р 40А 100мА ИЭК
MDV12-2-040-300 Выключатель дифференциальный ВД1-63S 2Р 40А 300мА ИЭК
MDV12-2-050-100 Выключатель дифференциальный ВД1-63S 2Р 50А 100мА ИЭК
MDV12-2-050-300 Выключатель дифференциальный ВД1-63S 2Р 50А 300мА ИЭК
MDV12-2-063-100 Выключатель дифференциальный ВД1-63S 2Р 63А 100мА ИЭК
MDV12-2-063-300 Выключатель дифференциальный ВД1-63S 2Р 63А 300мА ИЭК
MDV12-2-080-100 Выключатель дифференциальный ВД1-63S 2Р 80А 100мА ИЭК
MDV12-2-080-300 Выключатель дифференциальный ВД1-63S 2Р 80А 300мА ИЭК
MDV12-4-025-100 Выключатель дифференциальный ВД1-63S 4Р 25А 100мА ИЭК
MDV12-4-025-300 Выключатель дифференциальный ВД1-63S 4Р 25А 300мА ИЭК
MDV12-4-032-100 Выключатель дифференциальный ВД1-63S 4Р 32А 100мА ИЭК
MDV12-4-032-300 Выключатель дифференциальный ВД1-63S 4Р 32А 300мА ИЭК
MDV12-4-040-100 Выключатель дифференциальный ВД1-63S 4Р 40А 100мА ИЭК
MDV12-4-040-300 Выключатель дифференциальный ВД1-63S 4Р 40А 300мА ИЭК
MDV12-4-050-100 Выключатель дифференциальный ВД1-63S 4Р 50А 100мА ИЭК
MDV12-4-050-300 Выключатель дифференциальный ВД1-63S 4Р 50А 300мА ИЭК
MDV12-4-063-100 Выключатель дифференциальный ВД1-63S 4Р 63А 100мА ИЭК
MDV12-4-063-300 Выключатель дифференциальный ВД1-63S 4Р 63А 300мА ИЭК

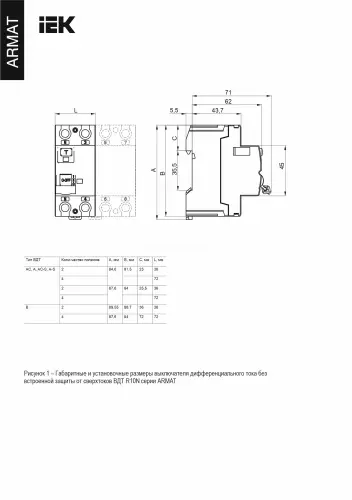

Выключатели дифференциального тока R10N типа B серии ARMAT предназначены для эксплуатации в однофазных или трёхфазных электрических сетях переменного тока напряжением до 400 В частотой 50/60 Гц. ВДТ типа В обеспечивают защиту от постоянной составляющей, переменной и пульсирующей составляющей и высокочастотной составляющей дифференциального тока.
Дифференциальный ток с высокочастотной составляющей может возникать в оборудовании с преобразователями на полупроводниках. ВДТ с характеристиками срабатывания АС и А не могут обеспечить комплексную защиту в системах с преобразователями на полупроводниках, комплексная защита может быть обеспечена только с помощью ВДТ с характеристикой срабатывания типа В.
Преобразователи на полупроводниках встречаются в медицинском оборудовании (различные виды томографов, рентгеновские аппараты и т.д.), зарядных станциях, фотоэлектрических преобразователях, источниках бесперебойного питания, преобразователях частоты.

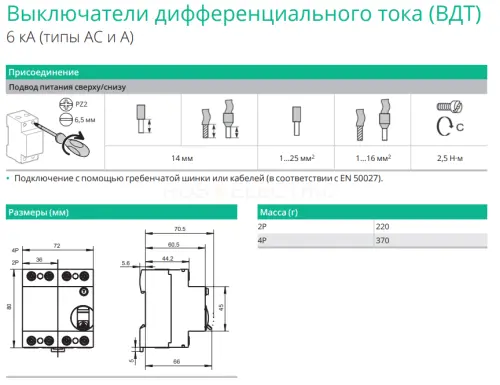

Выключатель дифференциального тока (УЗО - устроство защитного отключения) серии DV линейки AVERES - предназначен для защиты людей при косвенном прикосновении человека к открытым проводящим нетоковедущим частям электроустановок, соединенным с соответствующими заземляющими устройствами; защиты от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
Защитные шторки на клеммах выключателей закрывают пространство за клеммой и исключают возможность неправильного подключения проводника.
На литой лицевой панели выключателя имеется цветовой индикатор реального состояния контактов и защищенное окно для маркировки цепей. Двухпозиционная защелка обеспечивает удобную установку автоматического выключателя на DIN-рейку.
Применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц. Дополнительные устройства:
- Дополнительный контакт AV-OF.
- Сигнальный контакт AV-SD.
- Независимый расцепитель AV-SNT-2.
- Расцепитель минимального напряжения AV-MIN.
- Моторный привод M6 (для 2P, 3P и 4P).
- Моторный привод M6S (для 1P и 2P).
- Моторный привод М1 (для 1Р и 2Р).

Выключатель дифференциального тока ВДТ ВД‑100N PROXIMA EKF -предназначено для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электро‑ установки; защиты электроустановки (ЭУ) при повреждении изоляции проводников и неисправностях ЭУ; предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.Применяется в электрических цепях переменного тока номинальным напряжением 230В/400 В и частотой 50 Гц.

Выключатель дифференциального тока ВДТ ВД‑100N PROXIMA EKF -предназначено для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электро‑ установки; защиты электроустановки (ЭУ) при повреждении изоляции проводников и неисправностях ЭУ; предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.Применяется в электрических цепях переменного тока номинальным напряжением 230В/400 В и частотой 50 Гц.

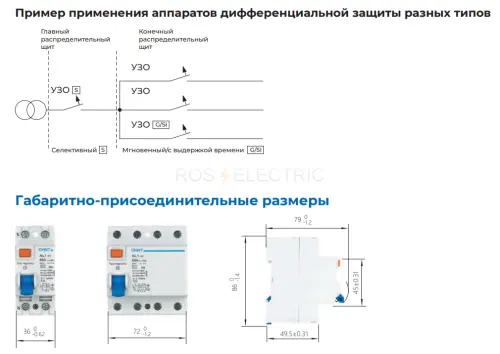

Устройства защитного отключения (УЗО) серии NL1 CHINT -  предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания и применяются в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 100А.

Устройства защитного отключения (УЗО) серии NL1 CHINT -  предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания и применяются в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 100А.

Устройства защитного отключения (УЗО) серии NL1 CHINT -  предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания и применяются в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 100А.

Устройства защитного отключения (УЗО) серии NL1 CHINT -  предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания и применяются в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 100А.

Устройства защитного отключения (УЗО) серии NL1 CHINT -  предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания и применяются в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 100А.

Устройства защитного отключения (УЗО) серии NL1 CHINT -  предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания и применяются в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 100А.
