Выключатели дифференциальные (УЗО) – Страница 29

Дифференциальные реле (УЗО) электромеханические,тип AC серии EFI ETI - предназначены для защиты от поражения электрическим током при прямых или косвенных прикосновениях к токоведущим частям, а также к частям которые могут оказаться под напряжением в результате повреждения изоляции, защиты оборудования от возможного возникновения пожара.

Дифференциальные реле (УЗО) электромеханические,тип AC серии EFI ETI - предназначены для защиты от поражения электрическим током при прямых или косвенных прикосновениях к токоведущим частям, а также к частям которые могут оказаться под напряжением в результате повреждения изоляции, защиты оборудования от возможного возникновения пожара.

Устройства защитного отключения электромеханические тип AC серии PF7 EATON - предназначены для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю.
Функционально независимый от напряжения питания.

Устройство защитного отключения УЗО ВД-40 электронное тип AС EKF PROxima – предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или электрооборудованию, оказавшемуся под напряжением, и для предотвращения возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания.

Устройство защитного отключения УЗО ВД-100 электромеханическое тип AC селективное EKF PROxima – предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или электрооборудованию, оказавшемуся под напряжением, и для предотвращения возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания.

Устройство защитного отключения УЗО ВД-100 электромеханическое тип AС EKF PROxima – предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или электрооборудованию, оказавшемуся под напряжением, и для предотвращения возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания.

Устройство защитного отключения (УЗО) OptiDin DM63 электромеханическое КЭАЗ -предназначены для применения в электрических сетях переменного тока частоты 50Гц с глухо заземлённой нейтралью номинальным напряжением не выше 400 В и номинальным током до 100А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при преднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.

Устройство защитного отключения (УЗО) OptiDin DM63 электромеханическое КЭАЗ -предназначены для применения в электрических сетях переменного тока частоты 50Гц с глухо заземлённой нейтралью номинальным напряжением не выше 400 В и номинальным током до 100А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при преднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.

Устройства защитного отключения ВД1-63S тип АС селективные (защита от синусоидальных дифференциальных токов) электромеханические ТДМ - предназначены для обеспечения селективной работы при последовательном включении с устройствами защитного отключения общего применения.
Не имеет собственного потребления электроэнергии.
Механический индикатор положения контактов
Материал корпуса: пластик, не поддерживающий горение.
Степень защиты: IP20.

Устройства защитного отключения ВД1-63S тип АС селективные (защита от синусоидальных дифференциальных токов) электромеханические ТДМ - предназначены для обеспечения селективной работы при последовательном включении с устройствами защитного отключения общего применения.
Не имеет собственного потребления электроэнергии.
Механический индикатор положения контактов
Материал корпуса: пластик, не поддерживающий горение.
Степень защиты: IP20.

Устройства защитного отключения ВД1-63 тип АС (защита от синусоидальных переменных токов утечки) электромеханические ТДМ - предназначены для проведение тока в нормальном режиме и отключения тока при прикосновении человека к токоведущим частям электроустановок или протекании токов утечки на землю.
Не имеет собственного потребления электроэнергии.
Механический индикатор положения контактов
Материал корпуса: пластик, не поддерживающий горение.
Степень защиты: IP20.

Выключатели автоматические, управляемые дифференциальным током, без встроенной защиты от сверхтоков, функционально не зависящие от напряжения сети, бытового или аналогичного применения с выдержкой времени отключения типа ВД1-63S предназначены для автоматического отключения питания в случае возникновения дифференциальных токов утечки в однофазных и трехфазных электрических сетях переменного тока номинальным напряжением до 400 В. ВД1-63S предназначены для установки в низковольтные комплексные устройства ввода и распределения, эксплуатируемые в жилых, общественных и промышленных объектах, а также на строительных площадках.
Предельная коммутационная способность - 6000 А.
26 типоисполнений на 7 номинальных токов от 16 до 80 А.
-Электромеханическая схема с задержкой времени срабатывания.
-Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
-Независимый индикатор положения контактов.
-Тестирующая цепь выключателя сохраняет работоспособность в широком диапазоне напряжений:
от 110 до 265 В-2 полюсный, от 200 до 460 В-4 полюсный.
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 16; 25; 32; 40; 50; 63; 80
Номинальный отключающий дифференциальный ток IΔn, мА 100; 300
Номинальный условный дифференциальный ток короткого замыкания IΔc, А 6000
Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока АС
Время отключения при номинальном дифференциальном токе, с 0,13÷0,5
Число полюсов 2/4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Электрическая износостойкость, циклов В-О, не менее 4000
Механическая износостойкость, циклов В-О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 50
Наличие драгоценных металлов (серебро) г/полюс 0,5÷1,0
Масса (2/4 полюсные), кг 0,2/0,4
Диапазон температур —25÷+40
Устройства серии:
MDV12-2-025-100 Выключатель дифференциальный ВД1-63S 2Р 25А 100мА ИЭК
MDV12-2-025-300 Выключатель дифференциальный ВД1-63S 2Р 25А 300мА ИЭК
MDV12-2-032-100 Выключатель дифференциальный ВД1-63S 2Р 32А 100мА ИЭК
MDV12-2-032-300 Выключатель дифференциальный ВД1-63S 2Р 32А 300мА ИЭК
MDV12-2-040-100 Выключатель дифференциальный ВД1-63S 2Р 40А 100мА ИЭК
MDV12-2-040-300 Выключатель дифференциальный ВД1-63S 2Р 40А 300мА ИЭК
MDV12-2-050-100 Выключатель дифференциальный ВД1-63S 2Р 50А 100мА ИЭК
MDV12-2-050-300 Выключатель дифференциальный ВД1-63S 2Р 50А 300мА ИЭК
MDV12-2-063-100 Выключатель дифференциальный ВД1-63S 2Р 63А 100мА ИЭК
MDV12-2-063-300 Выключатель дифференциальный ВД1-63S 2Р 63А 300мА ИЭК
MDV12-2-080-100 Выключатель дифференциальный ВД1-63S 2Р 80А 100мА ИЭК
MDV12-2-080-300 Выключатель дифференциальный ВД1-63S 2Р 80А 300мА ИЭК
MDV12-4-025-100 Выключатель дифференциальный ВД1-63S 4Р 25А 100мА ИЭК
MDV12-4-025-300 Выключатель дифференциальный ВД1-63S 4Р 25А 300мА ИЭК
MDV12-4-032-100 Выключатель дифференциальный ВД1-63S 4Р 32А 100мА ИЭК
MDV12-4-032-300 Выключатель дифференциальный ВД1-63S 4Р 32А 300мА ИЭК
MDV12-4-040-100 Выключатель дифференциальный ВД1-63S 4Р 40А 100мА ИЭК
MDV12-4-040-300 Выключатель дифференциальный ВД1-63S 4Р 40А 300мА ИЭК
MDV12-4-050-100 Выключатель дифференциальный ВД1-63S 4Р 50А 100мА ИЭК
MDV12-4-050-300 Выключатель дифференциальный ВД1-63S 4Р 50А 300мА ИЭК
MDV12-4-063-100 Выключатель дифференциальный ВД1-63S 4Р 63А 100мА ИЭК
MDV12-4-063-300 Выключатель дифференциальный ВД1-63S 4Р 63А 300мА ИЭК

Защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью.
Свыше 50 типоисполнений на 8 номинальных токов от 16 до 100 А.
-Кнопка «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Электромеханическая схема без электронных компонентов.
-Независимый индикатор положения контактов.
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 16; 25; 32; 40; 50; 63; 80; 100
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальный условный дифференциальный ток короткого замыкания IΔс, А 3000
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2; 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Электрическая износостойкость, циклов В О, не менее 4000
Механическая износостойкость, циклов В О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 35
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,2/0,4
Диапазон рабочих температур, °С -25÷+40
Устройства и артикулы серии:
MDV10-2-016-100 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 16А 100мА ИЭК
MDV10-2-016-010 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 16А 10мА ИЭК
MDV10-2-016-300 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 16А 300мА ИЭК
MDV10-2-016-030 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 16А 30мА ИЭК
MDV10-2-025-100 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 25А 100мА ИЭК
MDV10-2-025-010 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 25А 10мА ИЭК
MDV10-2-025-300 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 25А 300мА ИЭК
MDV10-2-025-030 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 25А 30мА ИЭК
MDV10-2-032-100 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 32А 100мА ИЭК
MDV10-2-032-030 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 32А 30мА ИЭК
MDV10-2-040-100 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 40А 100мА ИЭК
MDV10-2-040-300 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 40А 300мА ИЭК
MDV10-2-040-030 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 40А 30мА ИЭК
MDV10-2-050-100 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 50А 100мА ИЭК
MDV10-2-050-300 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 50А 300мА ИЭК
MDV10-2-050-030 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 50А 30мА ИЭК
MDV10-2-063-100 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 63А 100мА ИЭК
MDV10-2-063-300 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 63А 300мА ИЭК
MDV10-2-063-030 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 63А 30мА ИЭК
MDV10-2-080-100 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 80А 100мА ИЭК
MDV10-2-080-300 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 80А 300мА ИЭК
MDV10-2-080-030 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 80А 30мА ИЭК
MDV10-2-100-100 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 100А 100мА ИЭК
MDV10-2-100-300 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 100А 300мА ИЭК
MDV10-2-100-030 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 100А 30мА ИЭК
MDV10-4-016-010 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 16А 10мА ИЭК
MDV10-4-016-300 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 16А 300мА ИЭК
MDV10-4-016-030 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 16А 30мА ИЭК
MDV10-4-025-100 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 25А 100мА ИЭК
MDV10-4-025-010 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 25А 10мА ИЭК
MDV10-4-025-300 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 25А 300мА ИЭК
MDV10-4-025-030 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 25А 30мА ИЭК
MDV10-4-032-100 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 32А 100мА ИЭК
MDV10-4-032-300 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 32А 300мА ИЭК
MDV10-4-032-030 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 32А 30мА ИЭК
MDV10-4-040-100 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 40А 100мА ИЭК
MDV10-4-040-300 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 40А 300мА ИЭК
MDV10-4-040-030 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 40А 30мА ИЭК
MDV10-4-050-100 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 50А 100мА ИЭК
MDV10-4-050-300 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 50А 300мА ИЭК
MDV10-4-050-030 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 50А 30мА ИЭК
MDV10-4-063-100 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 63А 100мА ИЭК
MDV10-4-063-300 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 63А 300мА ИЭК
MDV10-4-063-030 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 63А 30мА ИЭК
MDV10-4-080-100 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 80А 100мА ИЭК
MDV10-4-080-300 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 80А 300мА ИЭК
MDV10-4-080-030 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 80А 30мА ИЭК
MDV10-4-100-100 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 100А 100мА ИЭК
MDV10-4-100-300 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 100А 300мА ИЭК
MDV10-4-100-030 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 100А 30мА ИЭК

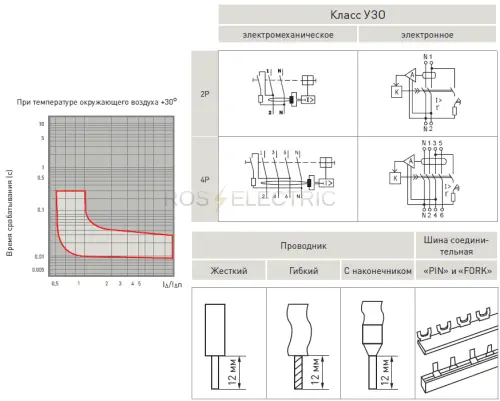

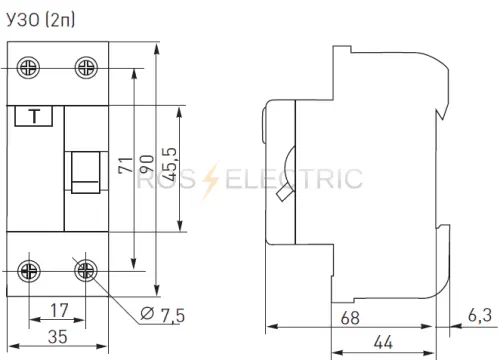

Устройства защитного отключения (УЗО) предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением, и для предотвращения
возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания. Для защиты потребителей от токов перегрузки и короткого замыкания необходимо использовать УЗО совместно с автоматическими выключателями.-Контакты из бескислородной меди с содержанием серебра.
-Корпус из не поддерживающей горение пластмассы.
-Электромеханические и электронные УЗО.
-Подключения посредством гребенчатой и
U-образной шины.
-Работа при -25 °СПредельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 2500
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Тип УЗО АС
Класс УЗО электр./электромех.
Расположение нейтрали с правой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А

Выключатели дифференциального тока R10N типа B серии ARMAT предназначены для эксплуатации в однофазных или трёхфазных электрических сетях переменного тока напряжением до 400 В частотой 50/60 Гц. ВДТ типа В обеспечивают защиту от постоянной составляющей, переменной и пульсирующей составляющей и высокочастотной составляющей дифференциального тока.
Дифференциальный ток с высокочастотной составляющей может возникать в оборудовании с преобразователями на полупроводниках. ВДТ с характеристиками срабатывания АС и А не могут обеспечить комплексную защиту в системах с преобразователями на полупроводниках, комплексная защита может быть обеспечена только с помощью ВДТ с характеристикой срабатывания типа В.
Преобразователи на полупроводниках встречаются в медицинском оборудовании (различные виды томографов, рентгеновские аппараты и т.д.), зарядных станциях, фотоэлектрических преобразователях, источниках бесперебойного питания, преобразователях частоты.

Выключатель дифференциального тока (УЗО - устроство защитного отключения) серии DV линейки AVERES - предназначен для защиты людей при косвенном прикосновении человека к открытым проводящим нетоковедущим частям электроустановок, соединенным с соответствующими заземляющими устройствами; защиты от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
Защитные шторки на клеммах выключателей закрывают пространство за клеммой и исключают возможность неправильного подключения проводника.
На литой лицевой панели выключателя имеется цветовой индикатор реального состояния контактов и защищенное окно для маркировки цепей. Двухпозиционная защелка обеспечивает удобную установку автоматического выключателя на DIN-рейку.
Применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц. Дополнительные устройства:
- Дополнительный контакт AV-OF.
- Сигнальный контакт AV-SD.
- Независимый расцепитель AV-SNT-2.
- Расцепитель минимального напряжения AV-MIN.
- Моторный привод M6 (для 2P, 3P и 4P).
- Моторный привод M6S (для 1P и 2P).
- Моторный привод М1 (для 1Р и 2Р).

Выключатель дифференциального тока (УЗО - устроство защитного отключения) серии DV линейки AVERES - предназначен для защиты людей при косвенном прикосновении человека к открытым проводящим нетоковедущим частям электроустановок, соединенным с соответствующими заземляющими устройствами; защиты от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
Защитные шторки на клеммах выключателей закрывают пространство за клеммой и исключают возможность неправильного подключения проводника.
На литой лицевой панели выключателя имеется цветовой индикатор реального состояния контактов и защищенное окно для маркировки цепей. Двухпозиционная защелка обеспечивает удобную установку автоматического выключателя на DIN-рейку.
Применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц. Дополнительные устройства:
- Дополнительный контакт AV-OF.
- Сигнальный контакт AV-SD.
- Независимый расцепитель AV-SNT-2.
- Расцепитель минимального напряжения AV-MIN.
- Моторный привод M6 (для 2P, 3P и 4P).
- Моторный привод M6S (для 1P и 2P).
- Моторный привод М1 (для 1Р и 2Р).

Выключатель дифференциального тока (УЗО - устроство защитного отключения) серии DV линейки AVERES - предназначен для защиты людей при косвенном прикосновении человека к открытым проводящим нетоковедущим частям электроустановок, соединенным с соответствующими заземляющими устройствами; защиты от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
Защитные шторки на клеммах выключателей закрывают пространство за клеммой и исключают возможность неправильного подключения проводника.
На литой лицевой панели выключателя имеется цветовой индикатор реального состояния контактов и защищенное окно для маркировки цепей. Двухпозиционная защелка обеспечивает удобную установку автоматического выключателя на DIN-рейку.
Применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц. Дополнительные устройства:
- Дополнительный контакт AV-OF.
- Сигнальный контакт AV-SD.
- Независимый расцепитель AV-SNT-2.
- Расцепитель минимального напряжения AV-MIN.
- Моторный привод M6 (для 2P, 3P и 4P).
- Моторный привод M6S (для 1P и 2P).
- Моторный привод М1 (для 1Р и 2Р).

Выключатель дифференциального тока (УЗО - устроство защитного отключения) серии DV линейки AVERES - предназначен для защиты людей при косвенном прикосновении человека к открытым проводящим нетоковедущим частям электроустановок, соединенным с соответствующими заземляющими устройствами; защиты от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
Защитные шторки на клеммах выключателей закрывают пространство за клеммой и исключают возможность неправильного подключения проводника.
На литой лицевой панели выключателя имеется цветовой индикатор реального состояния контактов и защищенное окно для маркировки цепей. Двухпозиционная защелка обеспечивает удобную установку автоматического выключателя на DIN-рейку.
Применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц. Дополнительные устройства:
- Дополнительный контакт AV-OF.
- Сигнальный контакт AV-SD.
- Независимый расцепитель AV-SNT-2.
- Расцепитель минимального напряжения AV-MIN.
- Моторный привод M6 (для 2P, 3P и 4P).
- Моторный привод M6S (для 1P и 2P).
- Моторный привод М1 (для 1Р и 2Р).

Выключатель дифференциального тока (УЗО - устроство защитного отключения) серии DV линейки AVERES - предназначен для защиты людей при косвенном прикосновении человека к открытым проводящим нетоковедущим частям электроустановок, соединенным с соответствующими заземляющими устройствами; защиты от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
Защитные шторки на клеммах выключателей закрывают пространство за клеммой и исключают возможность неправильного подключения проводника.
На литой лицевой панели выключателя имеется цветовой индикатор реального состояния контактов и защищенное окно для маркировки цепей. Двухпозиционная защелка обеспечивает удобную установку автоматического выключателя на DIN-рейку.
Применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц. Дополнительные устройства:
- Дополнительный контакт AV-OF.
- Сигнальный контакт AV-SD.
- Независимый расцепитель AV-SNT-2.
- Расцепитель минимального напряжения AV-MIN.
- Моторный привод M6 (для 2P, 3P и 4P).
- Моторный привод M6S (для 1P и 2P).
- Моторный привод М1 (для 1Р и 2Р).
