Выключатели дифференциальные (УЗО) – Страница 20

Устройство защитного отключения УЗО ВД-100 электромеханическое тип AС EKF PROxima – предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или электрооборудованию, оказавшемуся под напряжением, и для предотвращения возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания.

Устройство защитного отключения (УЗО) OptiDin DM63 электромеханическое КЭАЗ -предназначены для применения в электрических сетях переменного тока частоты 50Гц с глухо заземлённой нейтралью номинальным напряжением не выше 400 В и номинальным током до 100А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при преднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.

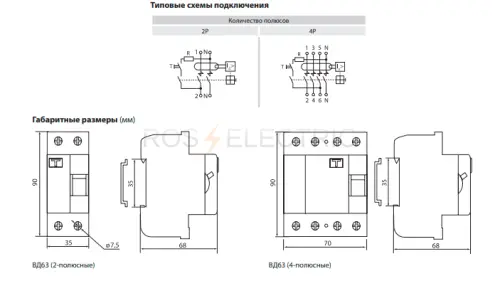

Устройство защитного отключения (УЗО) ВД63 2P электронное тип AC ТДМ - предназначено для защиты людей от поражения током утечки, а также оборудования и электропроводки от перегрева при нарушении изоляции.

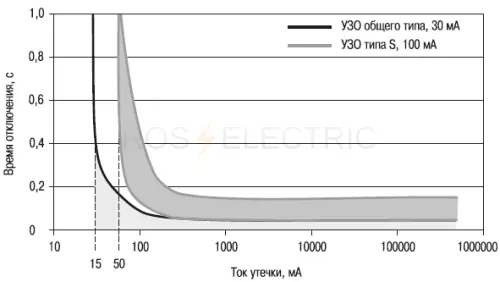

Устройства защитного отключения ВД1-63S тип АС селективные (защита от синусоидальных дифференциальных токов) электромеханические ТДМ - предназначены для обеспечения селективной работы при последовательном включении с устройствами защитного отключения общего применения.
Не имеет собственного потребления электроэнергии.
Механический индикатор положения контактов
Материал корпуса: пластик, не поддерживающий горение.
Степень защиты: IP20.

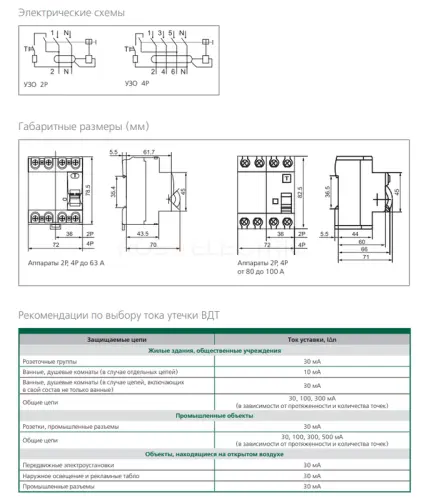

Защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью.
Свыше 50 типоисполнений на 8 номинальных токов от 16 до 100 А.
-Кнопка «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Электромеханическая схема без электронных компонентов.
-Независимый индикатор положения контактов.
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 16; 25; 32; 40; 50; 63; 80; 100
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальный условный дифференциальный ток короткого замыкания IΔс, А 3000
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2; 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Электрическая износостойкость, циклов В О, не менее 4000
Механическая износостойкость, циклов В О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 35
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,2/0,4
Диапазон рабочих температур, °С -25÷+40

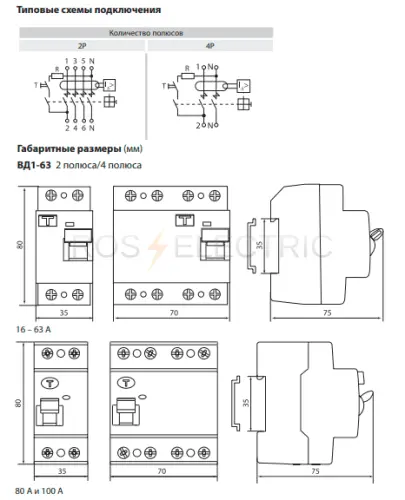

Устройства и артикулы серии:
MDV10-2-016-100 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 16А 100мА ИЭК
MDV10-2-016-010 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 16А 10мА ИЭК
MDV10-2-016-300 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 16А 300мА ИЭК
MDV10-2-016-030 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 16А 30мА ИЭК
MDV10-2-025-100 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 25А 100мА ИЭК
MDV10-2-025-010 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 25А 10мА ИЭК
MDV10-2-025-300 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 25А 300мА ИЭК
MDV10-2-025-030 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 25А 30мА ИЭК
MDV10-2-032-100 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 32А 100мА ИЭК
MDV10-2-032-030 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 32А 30мА ИЭК
MDV10-2-040-100 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 40А 100мА ИЭК
MDV10-2-040-300 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 40А 300мА ИЭК
MDV10-2-040-030 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 40А 30мА ИЭК
MDV10-2-050-100 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 50А 100мА ИЭК
MDV10-2-050-300 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 50А 300мА ИЭК
MDV10-2-050-030 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 50А 30мА ИЭК
MDV10-2-063-100 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 63А 100мА ИЭК
MDV10-2-063-300 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 63А 300мА ИЭК
MDV10-2-063-030 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 63А 30мА ИЭК
MDV10-2-080-100 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 80А 100мА ИЭК
MDV10-2-080-300 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 80А 300мА ИЭК
MDV10-2-080-030 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 80А 30мА ИЭК
MDV10-2-100-100 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 100А 100мА ИЭК
MDV10-2-100-300 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 100А 300мА ИЭК
MDV10-2-100-030 Выключатель дифференциальный ВД1-63 (УЗО) 2Р 100А 30мА ИЭК
MDV10-4-016-010 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 16А 10мА ИЭК
MDV10-4-016-300 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 16А 300мА ИЭК
MDV10-4-016-030 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 16А 30мА ИЭК
MDV10-4-025-100 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 25А 100мА ИЭК
MDV10-4-025-010 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 25А 10мА ИЭК
MDV10-4-025-300 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 25А 300мА ИЭК
MDV10-4-025-030 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 25А 30мА ИЭК
MDV10-4-032-100 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 32А 100мА ИЭК
MDV10-4-032-300 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 32А 300мА ИЭК
MDV10-4-032-030 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 32А 30мА ИЭК
MDV10-4-040-100 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 40А 100мА ИЭК
MDV10-4-040-300 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 40А 300мА ИЭК
MDV10-4-040-030 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 40А 30мА ИЭК
MDV10-4-050-100 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 50А 100мА ИЭК
MDV10-4-050-300 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 50А 300мА ИЭК
MDV10-4-050-030 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 50А 30мА ИЭК
MDV10-4-063-100 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 63А 100мА ИЭК
MDV10-4-063-300 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 63А 300мА ИЭК
MDV10-4-063-030 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 63А 30мА ИЭК
MDV10-4-080-100 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 80А 100мА ИЭК
MDV10-4-080-300 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 80А 300мА ИЭК
MDV10-4-080-030 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 80А 30мА ИЭК
MDV10-4-100-100 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 100А 100мА ИЭК
MDV10-4-100-300 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 100А 300мА ИЭК
MDV10-4-100-030 Выключатель дифференциальный ВД1-63 (УЗО) 4Р 100А 30мА ИЭК

Устройства защитного отключения (УЗО) предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением, и для предотвращения
возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания. Для защиты потребителей от токов перегрузки и короткого замыкания необходимо использовать УЗО совместно с автоматическими выключателями.-Контакты из бескислородной меди с содержанием серебра.
-Корпус из не поддерживающей горение пластмассы.
-Электромеханические и электронные УЗО.
-Подключения посредством гребенчатой и
U-образной шины.
-Работа при -25 °СПредельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 2500
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Тип УЗО АС
Класс УЗО электр./электромех.
Расположение нейтрали с правой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А

Устройства защитного отключения (УЗО) предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением, и для предотвращения
возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания. Для защиты потребителей от токов перегрузки и короткого замыкания необходимо использовать УЗО совместно с автоматическими выключателями.-Контакты из бескислородной меди с содержанием серебра.
-Корпус из не поддерживающей горение пластмассы.
-Электромеханические и электронные УЗО.
-Подключения посредством гребенчатой и
U-образной шины.
-Работа при -25 °СПредельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 2500
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Тип УЗО АС
Класс УЗО электр./электромех.
Расположение нейтрали с правой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А

Устройства защитного отключения (УЗО) предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением, и для предотвращения
возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания. Для защиты потребителей от токов перегрузки и короткого замыкания необходимо использовать УЗО совместно с автоматическими выключателями.-Контакты из бескислородной меди с содержанием серебра.
-Корпус из не поддерживающей горение пластмассы.
-Электромеханические и электронные УЗО.
-Подключения посредством гребенчатой и
U-образной шины.
-Работа при -25 °СПредельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 2500
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Тип УЗО АС
Класс УЗО электр./электромех.
Расположение нейтрали с правой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А

Выключатель дифференциального тока (УЗО - устроство защитного отключения) серии DV линейки AVERES - предназначен для защиты людей при косвенном прикосновении человека к открытым проводящим нетоковедущим частям электроустановок, соединенным с соответствующими заземляющими устройствами; защиты от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
Защитные шторки на клеммах выключателей закрывают пространство за клеммой и исключают возможность неправильного подключения проводника.
На литой лицевой панели выключателя имеется цветовой индикатор реального состояния контактов и защищенное окно для маркировки цепей. Двухпозиционная защелка обеспечивает удобную установку автоматического выключателя на DIN-рейку.
Применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц. Дополнительные устройства:
- Дополнительный контакт AV-OF.
- Сигнальный контакт AV-SD.
- Независимый расцепитель AV-SNT-2.
- Расцепитель минимального напряжения AV-MIN.
- Моторный привод M6 (для 2P, 3P и 4P).
- Моторный привод M6S (для 1P и 2P).
- Моторный привод М1 (для 1Р и 2Р).

Выключатель дифференциального тока (УЗО - устроство защитного отключения) серии DV линейки AVERES - предназначен для защиты людей при косвенном прикосновении человека к открытым проводящим нетоковедущим частям электроустановок, соединенным с соответствующими заземляющими устройствами; защиты от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
Защитные шторки на клеммах выключателей закрывают пространство за клеммой и исключают возможность неправильного подключения проводника.
На литой лицевой панели выключателя имеется цветовой индикатор реального состояния контактов и защищенное окно для маркировки цепей. Двухпозиционная защелка обеспечивает удобную установку автоматического выключателя на DIN-рейку.
Применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц. Дополнительные устройства:
- Дополнительный контакт AV-OF.
- Сигнальный контакт AV-SD.
- Независимый расцепитель AV-SNT-2.
- Расцепитель минимального напряжения AV-MIN.
- Моторный привод M6 (для 2P, 3P и 4P).
- Моторный привод M6S (для 1P и 2P).
- Моторный привод М1 (для 1Р и 2Р).

Выключатель дифференциального тока (УЗО - устроство защитного отключения) серии DV линейки AVERES - предназначен для защиты людей при косвенном прикосновении человека к открытым проводящим нетоковедущим частям электроустановок, соединенным с соответствующими заземляющими устройствами; защиты от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
Защитные шторки на клеммах выключателей закрывают пространство за клеммой и исключают возможность неправильного подключения проводника.
На литой лицевой панели выключателя имеется цветовой индикатор реального состояния контактов и защищенное окно для маркировки цепей. Двухпозиционная защелка обеспечивает удобную установку автоматического выключателя на DIN-рейку.
Применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц. Дополнительные устройства:
- Дополнительный контакт AV-OF.
- Сигнальный контакт AV-SD.
- Независимый расцепитель AV-SNT-2.
- Расцепитель минимального напряжения AV-MIN.
- Моторный привод M6 (для 2P, 3P и 4P).
- Моторный привод M6S (для 1P и 2P).
- Моторный привод М1 (для 1Р и 2Р).

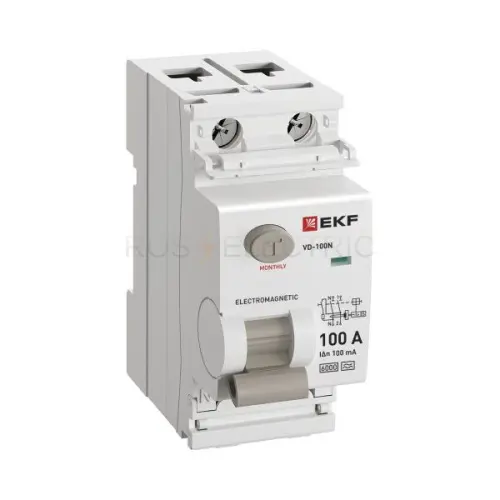

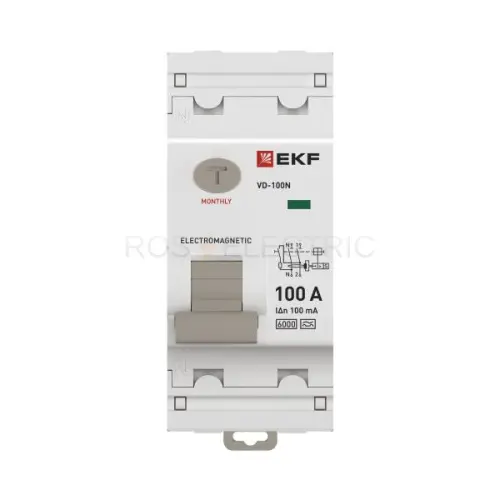

Выключатель дифференциального тока ВДТ ВД‑100N PROXIMA EKF -предназначено для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электро‑ установки; защиты электроустановки (ЭУ) при повреждении изоляции проводников и неисправностях ЭУ; предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.Применяется в электрических цепях переменного тока номинальным напряжением 230В/400 В и частотой 50 Гц.

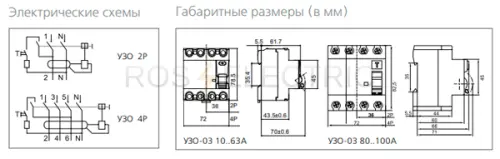

Выключатель дифференциального тока серии УЗО-03 DEKraft; 2P; номинальный ток 20 А; ном.дифф. ток 100 мА; электромеханический; тип дифференциального расцепителя - AC; ширина  and ndash; ВДТ применяются для защиты человека от поражения электрическим током и электроустановок от риска возникновения пожаров вследствие утечек тока. Конструкция устройств позволяет эксплуатировать их даже при низкой температуре.

Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.

Выключатели дифференциального тока ARMAT серии R10N выполняют функцию защиты поражения человека электрическим током, а так же защиты от пожара при возникновении замыкания на землю. Модельный ряд включает в себя устройства с типами защитных характеристик по дифференциальному току AC, A, AC-S, A-S; номинальными токами от 25 до 100 А; номинальными дифференциальными токами срабатывания от 10 до 300мА. Условная отключающая способность ВДТ ARMAT серии R10N составляет 10 кА.

Выключатели дифференциального тока ARMAT серии R10N выполняют функцию защиты поражения человека электрическим током, а так же защиты от пожара при возникновении замыкания на землю. Модельный ряд включает в себя устройства с типами защитных характеристик по дифференциальному току AC, A, AC-S, A-S; номинальными токами от 25 до 100 А; номинальными дифференциальными токами срабатывания от 10 до 300мА. Условная отключающая способность ВДТ ARMAT серии R10N составляет 10 кА.

Выключатели дифференциального тока (ВДТ) электромеханические тип AC без встроенной защиты от сверхтоков УЗО-03 DEKraft - предназначены для защиты человека от поражения электрическим током при контакте с токопроводящими частями, а также служат для защиты электроустановок от риска возникновения пожаров вследствие утечек тока.

Выключатели дифференциального тока (ВДТ) электромеханические тип AC без встроенной защиты от сверхтоков УЗО-03 DEKraft - предназначены для защиты человека от поражения электрическим током при контакте с токопроводящими частями, а также служат для защиты электроустановок от риска возникновения пожаров вследствие утечек тока.

Выключатели дифференциального тока (ВДТ) электромеханические тип AC без встроенной защиты от сверхтоков УЗО-03 DEKraft - предназначены для защиты человека от поражения электрическим током при контакте с токопроводящими частями, а также служат для защиты электроустановок от риска возникновения пожаров вследствие утечек тока.

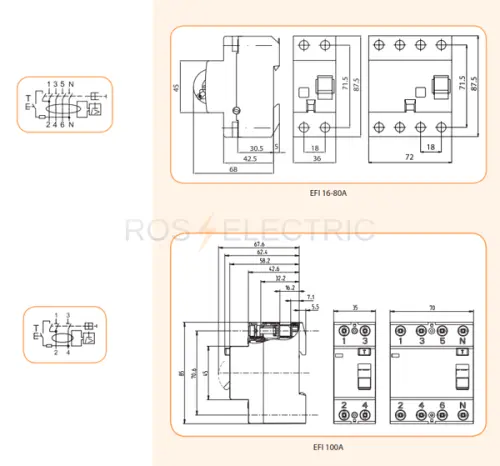

Дифференциальные реле (УЗО) электромеханические,тип AC серии EFI ETI - предназначены для защиты от поражения электрическим током при прямых или косвенных прикосновениях к токоведущим частям, а также к частям которые могут оказаться под напряжением в результате повреждения изоляции, защиты оборудования от возможного возникновения пожара.
