Защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью.
Свыше 50 типоисполнений на 8 номинальных токов от 16 до 100 А.
-Кнопка «ТЕСТ» для проверки работоспособности устройства и правильности подключения.
-Электромеханическая схема без электронных компонентов.
-Независимый индикатор положения контактов.
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 16; 25; 32; 40; 50; 63; 80; 100
Номинальный отключающий дифференциальный ток IΔn,мА 10; 30; 100; 300
Номинальный условный дифференциальный ток короткого замыкания IΔс, А 3000
Рабочая характеристика при наличии дифференциального тока АС

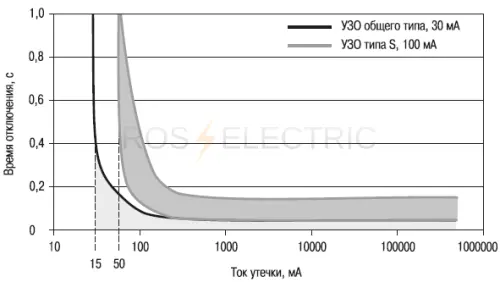

Время отключения при номинальном дифференциальном токе, мс ≤40
Число полюсов 2; 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Электрическая износостойкость, циклов В О, не менее 4000
Механическая износостойкость, циклов В О, не менее 10 000
Максимальное сечение присоединяемых проводов, мм2 35
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4 полюсные), кг 0,2/0,4
Диапазон рабочих температур, °С -25÷+40

Устройства защитного отключения (УЗО) предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением, и для предотвращения
возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания. Для защиты потребителей от токов перегрузки и короткого замыкания необходимо использовать УЗО совместно с автоматическими выключателями.-Контакты из бескислородной меди с содержанием серебра.
-Корпус из не поддерживающей горение пластмассы.
-Электромеханические и электронные УЗО.
-Подключения посредством гребенчатой и
U-образной шины.
-Работа при -25 °СПредельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 2500
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Тип УЗО АС
Класс УЗО электр./электромех.
Расположение нейтрали с правой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А

Устройства защитного отключения (УЗО) предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением, и для предотвращения
возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания. Для защиты потребителей от токов перегрузки и короткого замыкания необходимо использовать УЗО совместно с автоматическими выключателями.-Контакты из бескислородной меди с содержанием серебра.
-Корпус из не поддерживающей горение пластмассы.
-Электромеханические и электронные УЗО.
-Подключения посредством гребенчатой и
U-образной шины.
-Работа при -25 °СПредельная коммутационная способность, кА 4,5
Коммутационная износостойкость, кол-во циклов 2500
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Тип УЗО АС
Класс УЗО электр./электромех.
Расположение нейтрали с правой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А

Устройства защитного отключения (УЗО) предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением, и для предотвращения
возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания. Для защиты потребителей от токов перегрузки и короткого замыкания необходимо использовать УЗО совместно с автоматическими выключателями. -Контакты из бескислородной меди с содержанием серебра.
-Корпус из не поддерживающей горение пластмассы.
-Электромеханические и электронные УЗО. -Подключения посредством гребенчатой и U-образной шины.
-Работа при -25 °СПредельная коммутационная способность, кА 6,0
Коммутационная износостойкость, кол-во циклов 2500
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Тип УЗО АС
Класс УЗО электр./электромех.
Расположение нейтрали с правой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А

Устройства защитного отключения (УЗО) предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением, и для предотвращения
возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания. Для защиты потребителей от токов перегрузки и короткого замыкания необходимо использовать УЗО совместно с автоматическими выключателями. -Контакты из бескислородной меди с содержанием серебра.
-Корпус из не поддерживающей горение пластмассы.
-Электромеханические и электронные УЗО. -Подключения посредством гребенчатой и U-образной шины.
-Работа при -25 °СПредельная коммутационная способность, кА 6,0
Коммутационная износостойкость, кол-во циклов 2500
Механическая износостойкость, кол-во циклов 10000
Сечение подключаемого провода, мм2 от 1 до 25
Момент затяжки, Н∙м 2,5
Номинальное фазное напряжение частотой 50 Гц, В 240
Номинальное линейное напряжение частотой 50 Гц, В 415
Тип УЗО АС
Класс УЗО электр./электромех.
Расположение нейтрали с правой стороны
Степень защиты IP 20
Степень защиты аппарата в модульном шкафу IP 40
Время отключения при номинальном отключающем
дифференциальном токе, не более с 0,04
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -25 до +40
Категория применения А

Устройства защитного отключения (УЗО) серии NL1 Chint - предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 100А.
Время отключения, сек:0,15...0,5;
Количество полюсов:4;
Степень защиты (IP):IP20;

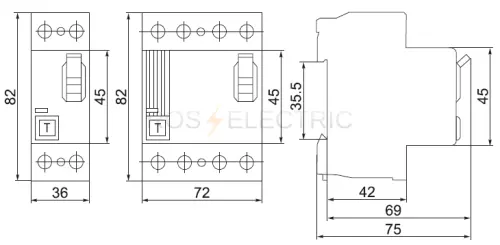

Габаритные и установочные размеры (ШхВхГ), мм:72х86х79;
Номинальный ток, А:63;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:10;
Механическая износостойкость, циклов:2000;
Электрическая износостойкость, циклов:2000;
Стандарты:ГОСТ Р 50345-2010 (МЭК 60898-1:2003);
Частота, Гц:50/60 Гц;
Род тока:AC;
Номинальный ток утечки, А:0.3;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;

Устройства защитного отключения (УЗО) серии NL1 Chint - предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 100А.
Время отключения, сек:0,15...0,5;
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:72х86х79;
Номинальный ток, А:100;
Номинальное напряжение изоляции, В:500;
Степень загрязнения среды:2;
Номинальная отключающая способность, кА:10;
Механическая износостойкость, циклов:2000;
Электрическая износостойкость, циклов:2000;
Стандарты:ГОСТ Р 50345-2010 (МЭК 60898-1:2003);
Частота, Гц:50/60 Гц;
Род тока:AC;
Номинальный ток утечки, А:0.3;
Тип тока утечки:AC;
Рабочая температура окружающей среды, °C:-25...+40;
Номинальное импульсное выдерживаемое напряжение, кВ:4;
Номинальное напряжение, В:400;

Выключатель дифференциального тока (УЗО - устроство защитного отключения) серии DV линейки AVERES - предназначен для защиты людей при косвенном прикосновении человека к открытым проводящим нетоковедущим частям электроустановок, соединенным с соответствующими заземляющими устройствами; защиты от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.
Защитные шторки на клеммах выключателей закрывают пространство за клеммой и исключают возможность неправильного подключения проводника.
На литой лицевой панели выключателя имеется цветовой индикатор реального состояния контактов и защищенное окно для маркировки цепей. Двухпозиционная защелка обеспечивает удобную установку автоматического выключателя на DIN-рейку.
Применяется в электрических цепях переменного тока номинальным напряжением 230 В / 400 В и частотой 50 / 60 Гц. Дополнительные устройства:
- Дополнительный контакт AV-OF.
- Сигнальный контакт AV-SD.
- Независимый расцепитель AV-SNT-2.
- Расцепитель минимального напряжения AV-MIN.
- Моторный привод M6 (для 2P, 3P и 4P).
- Моторный привод M6S (для 1P и 2P).
- Моторный привод М1 (для 1Р и 2Р).

Выключатель дифференциального тока ВДТ ВД‑100N PROXIMA EKF -предназначено для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электро‑ установки; защиты электроустановки (ЭУ) при повреждении изоляции проводников и неисправностях ЭУ; предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.Применяется в электрических цепях переменного тока номинальным напряжением 230В/400 В и частотой 50 Гц.

Устройство защитного отключения УЗО ВД‑100 EKF PROXIMA - предназначено для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;защиты электроустановки (ЭУ) при повреждении изоляции проводников и неисправностях ЭУ;предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
Применяется в электрических цепях переменного тока номинальным напряжением 230В/400 В и частотой 50 Гц.

Выключатель дифференциального тока серии УЗО-03 DEKraft; 2P; номинальный ток 63 А; ном.дифф. ток 30 мА; электромеханический; тип дифференциального расцепителя - A;  на DIN-рейку. ВДТ устанавливаются в сетях напряжением до 400 В пер.тока. ВДТ применяются для защиты электроустановок от риска возникновения пожаров вследствие утечек тока. Конструкция устройств позволяет эксплуатировать их даже при низкой температуре.
При сборке выключатель дифференциального тока (ВДТ) и автоматический выключатель (для защиты ВДТ) устанавливаются последовательно, при этом номинальный ток аппарата должен быть на одну ступень выше — т. е. 20А при установке последовательно с автоматом на 16А, 32А при установке с автоматом на 25А.

Выключатели дифференциального тока (ВДТ) электромеханические тип AC без встроенной защиты от сверхтоков УЗО-03 DEKraft - предназначены для защиты человека от поражения электрическим током при контакте с токопроводящими частями, а также служат для защиты электроустановок от риска возникновения пожаров вследствие утечек тока.

Дифференциальные реле (УЗО) электромеханические,тип AC серии EFI ETI - предназначены для защиты от поражения электрическим током при прямых или косвенных прикосновениях к токоведущим частям, а также к частям которые могут оказаться под напряжением в результате повреждения изоляции, защиты оборудования от возможного возникновения пожара.

Устройства защитного отключения электромеханические тип AC серии PF7 EATON - предназначены для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю.
Функционально независимый от напряжения питания.

Устройства защитного отключения электромеханические тип A серии PF7 EATON - предназначены для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю.
Функционально независимый от напряжения питания.

Устройство защитного отключения УЗО ВД-100 электромеханическое тип AС EKF PROxima – предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или электрооборудованию, оказавшемуся под напряжением, и для предотвращения возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания.

Устройство защитного отключения УЗО ВД-100 электромеханическое тип A EKF PROxima – предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или электрооборудованию, оказавшемуся под напряжением, и для предотвращения возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания.

Устройство защитного отключения электромеханическое ВД1-63 КЭАЗ - предназначены для применения в электрических сетях переменного тока частоты 50Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальным током до 100 А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.

Устройство защитного отключения электромеханическое ВД1-63 КЭАЗ - предназначены для применения в электрических сетях переменного тока частоты 50Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальным током до 100 А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.

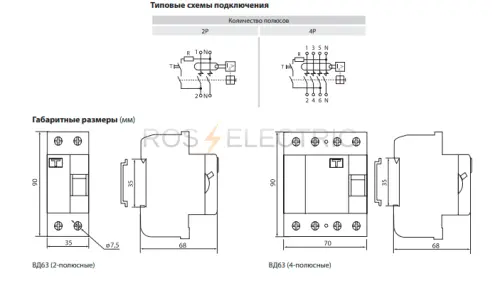

Устройство защитного отключения (УЗО) ВД63 2P электронное тип AC ТДМ - предназначено для защиты людей от поражения током утечки, а также оборудования и электропроводки от перегрева при нарушении изоляции.
