Труба гофрированная ПНД тяжелая черная Уралпак - предназначена для прокладки в них силовых, информационных, телевизионных сетей, постоянного и переменного тока не более 1000В, с целью защиты от механического воздействия, а также пыли и влаги (для скрытой или открытой электропроводки по стенам, потолкам, полам жилых, административных и промышленных помещений, по фасадам зданий, под землей, для заливки в бетон).

Труба гофрированная ПНД тяжелая черная Уралпак - предназначена для прокладки в них силовых, информационных, телевизионных сетей, постоянного и переменного тока не более 1000В, с целью защиты от механического воздействия, а также пыли и влаги (для скрытой или открытой электропроводки по стенам, потолкам, полам жилых, административных и промышленных помещений, по фасадам зданий, под землей, для заливки в бетон).

Трубы гладкие технические ПНД черные ТДМ - предназначены для прокладки кабеля при монтаже электрической проводки скрытым/открытым способом в стенах/на стенах, потолках, полах, в грунте.

Трубы гофрированные двустенные ПНД с зондом красные ТДМ -  предназначены для защиты кабелей и проводов от механических повреждений и агрессивного воздействия окружающей среды.

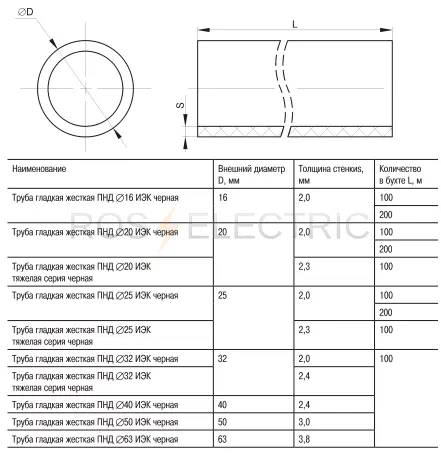

Трубы гладние жесткие полиэтиленовые (технические) ИЭК - предназначены для механической защиты, а так же от грязи пыли и других неблагоприятных факторов окружающей среды, силового и телекоммуникационного кабеля всех видов.
Материал: ПНД (полиэтилен низкого давления).
Цвет: черный (RAL 9005).
Степень защиты IP55
Прочность на 5 см, не менее
- легкая серия 250 Н
- тяжелая серия 450 Н
Диэлектрическая прочность, не менее 2000 В
Сопротивление изоляции, не менее 100 МОм (500 В в течение 1 мин)
Срок службы 50 лет

Муфта соединительная труба-труба Cosmec ДКС - предназначена герметичное соединение жестких стальных труб одного диаметра.
Материал:
-исполнение 1 – никелированная латунь;
-исполнение 3 – нержавеющая сталь AISI 316L
Степень защиты IP66/IP67;
Отличительные особенности:
-самозажимной механизм, обеспечивающий степень защиты – IP66/IP67.
При монтаже не требуется нанесение резьбы, сварки, специального инструмента.
Артикулы и изделия:
Муфты труба-труба из никелированной латуни
6110-16N Муфта труба-труба д.16мм, IP66/IP67, никелированная латунь ДКС
6110-20N Муфта труба-труба д.20мм, IP66/IP67, никелированная латунь ДКС
6110-25N Муфта труба-труба д.25мм, IP66/IP67, никелированная латунь ДКС
6110-32N Муфта труба-труба д.32мм, IP66/IP67, никелированная латунь ДКС
6110-40 Муфта труба-труба д.40мм, IP66/IP67, никелированная латунь ДКС
6110-50 Муфта труба-труба д.50мм, IP66/IP67, никелированная латунь ДКС
6110-63N Муфта труба-труба д.63мм, IP66/IP67, никелированная латунь ДКС
Муфты труба-труба из нержавеющей стали
6110-16XX Муфта труба-труба д.16мм, IP66/IP67, нержавеющая сталь AISI316L ДКС
6110-20XX Муфта труба-труба д.20мм, IP66/IP67, нержавеющая сталь AISI316L ДКС
6110-25XX Муфта труба-труба д.25мм, IP66/IP67, нержавеющая сталь AISI316L ДКС
6110-32XX Муфта труба-труба д.32мм, IP66/IP67, нержавеющая сталь AISI316L ДКС
6110-40XX Муфта труба-труба д.40мм, IP66/IP67, нержавеющая сталь AISI316L ДКС
6110-50XX Муфта труба-труба д.50мм, IP66/IP67, нержавеющая сталь AISI316L ДКС

Трубы гофрированные из ПВХ — это кабеленесущая система для прокладки силовых и слаботочных линий скрытого типа внутри зданий и помещений различного назначения. Гофрированные трубы используются при прокладке электропроводки и кабеля в стенах, по стенам, потолках, по потолкам, полах жилых, административных и производственных помещений.
Трубы гофрированные изготавливаются из самозатухающей ПВХ композиции, исключающей возгорание кабеля от короткого замыкания, а также предотвращающей распространение огня по гофрированной трубе. Также, труба защищает проложенный кабель от механических повреждений и является дополнительным изолятором.
Гофротрубы ПВХ EKF производятся в двух вариантах: с зондом и без зонда. Зонд предназначен для удобной протяжки кабеля внутри трубы. В более экономичных трубах без зонда протяжка осуществляется с помощью многоразовой протяжки. Держатель с защелкой EKF-Plast применяется для крепления гофрированных и гладких труб к стенам, потолкам и т.п.
Исполнение с зондом — облегченная протяжка кабеля после монтажа конструкции; исполнение без зонда — возможность использования многоразовой протяжки.
Степень защиты по ГОСТ 14254-96 IP 55
Ударопрочность при -25 °С, Дж не менее 0,5
Тип материала самозатухающая композиция ПВХ, полиэтилен низкого давления ПНД
Цвет RAL 7035 RAL 7021
Минимальный радиус изгиба 3 диаметра
Контактируемые среды невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
«Температура монтажа», °С от -5 до +60 от -40 до +90
Диапазон рабочих температур, °С от -25 до +60 от -40 до +45
Упаковка полиэтилен
Климатическое исполнение УХЛ2 по ГОСТ 15150-69

Труба гофрированная ПВХ с зондом d16 внешний диаметр 16±0,4 внутрений диаметр 10,7±0,3 tg-z-16
Труба гофрированная ПВХ с зондом d20 внешний диаметр 20±0,4 внутрений диаметр14,1±0,3 tg-z-20
Труба гофрированная ПВХ с зондом d25 внешний диаметр 25±0,4 внутрений диаметр18,3±0,4 tg-z-25
Труба гофрированная ПВХ с зондом d32 внешний диаметр 32±0,4 внутрений диаметр24,3±0,4 tg-z-32
Труба гофрированная ПВХ с зондом d40 внешний диаметр 40±0,4 внутрений диаметр31,2±0,4 tg-z-40
Труба гофрированная ПВХ с зондом d50 внешний диаметр 50±0,5 внутрений диаметр39,6±0,4 tg-z-50
Труба гофрированная ПВХ с зондом d63 внешний диаметр 63±0,4 внутрений диаметр50,6±0,4 tg-z-63

При прокладке гофрированных труб EKF следует избегать острых углов, а также близкого расположения нескольких углов. Рабочее расстояние для протяжки провода в трубе составляет 20 — 25 м с максимальным количеством правильно сопряженных 4 — 5 углов. При необходимости увеличения длины цельного отрезка трубы и количества углов, следует устанавливать распаечные коробки на углах или на местах, близких к середине цельного отрезка трубы. Недопустима протяжка в одной трубе одновременно нескольких сетей. Прокладка каждого вида коммуникаций производится в своих, предназначенных только для этих целей, трубах и коробках на определенном расстоянии друг от друга. Внутренние коммуникации, созданные на основе гофрированных труб, позволяют использовать взаимозаменяемую проводку на протяжении всего срока эксплуатации здания. При прокладке внутренних коммуникаций правила рекомендуют использовать крепежную клипсу соответствующего диаметра в соотношении 3 шт на 1 п. метр.
-К осветительным приборам, как правило, подводится труба диаметром 16 мм. К выключателям и розеткам подводится труба диаметром не менее 20 мм. Соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитом осуществляется посредством трубы диаметром 25 мм, причем желательно проложить еще и резервную трубу. Для соединения электрощитов между собой рекомендуется использовать трубу диаметром не менее 32 мм, причём также желательно проложить резервную трубу. Для осуществления соединений между этажами вместо дорогостоящей гладкой жесткой трубы часто используется гофрированная труба диаметром 40, 50 и 63 м. Для прокладки телефонной, сигнализационной сетей используется труба диаметром 16 мм. Для прокладки коаксиальной сети рекомендуется использование
трубы диаметром не менее 25 мм.
-Держатели разного диаметра могут быть состыкованы друг с другом при помощи специального пазла- фиксатора.

Предназначен для крепления металлорукава к поверхности.

Материал: оцинкованная сталь

Цвет: белый

Аксессуары для металлорукава РЗ-ЦХ IEK:

R060602027 Скоба металлическая белая № 20 (100 шт.) однолапковая для РЗ-ЦХ 15

R060602030 Скобка металлическая белая №32 (100шт.) однолапковая для РЗ-ЦХ 25

R060602032 Скобка металлическая белая № 50 (50шт.) однолапковая для РЗ-ЦХ 38,50

R060604004 Скоба металл. d.16-17мм двухкомпонентная (100 шт.) для РЗ-ЦХ 12

CMA12-10-100 Скоба металл.двухкомпон. ИЭК d10-11мм

CMA12-12-100 Скоба металл.двухкомпон. ИЭК d12-13мм

CMA12-14-100 Скоба металл.двухкомпон. ИЭК d14-15мм

CMA12-16-100 Скоба металл.двухкомпон. ИЭК d16-17мм

CMA12-19-100 Скоба металл.двухкомпон. ИЭК d19-20мм

CMA12-21-100 Скоба металл.двухкомпон. ИЭК d21-22мм

CMA12-25-100 Скоба металл.двухкомпон. ИЭК d25-26мм

CMA12-31-100 Скоба металл.двухкомпон. ИЭК d31-32мм

CMA12-38-100 Скоба металл.двухкомпон. ИЭК d38-40мм

CMA12-48-050 Скоба металл.двухкомпон. ИЭК d48-50мм

R060604013 Скоба металл.двухкомпонентная белая d.16-17мм (100 шт.) для РЗ-ЦХ 12

R060603011 Скоба металл. d.10-11мм двухлапковая (100 шт.) для РЗ-ЦХ 6

R060603005 Скоба металл. d.19-20 мм двухлапковая (100 шт.)для РЗ-ЦХ 15

R060603006 Скоба металл. d.21-22 мм двухлапковая (100 шт.) для РЗ-ЦХ 18

R060603016 Скоба металл.белая d.16-17 мм двухлапковая (100 шт.) для РЗ-ЦХ 12

R060603018 Скоба металл.белая d.21-22 мм двухлапковая (100 шт.) для РЗ-ЦХ 18

R060603022 Скоба металл.белая d.48-50 мм двухлапковая (50 шт.) для РЗ-ЦХ 38

CMA11-10-100 Скоба металл.двухлапковая ИЭК d10-11мм

CMA11-12-100 Скоба металл.двухлапковая ИЭК d12-13мм

CMA11-16-100 Скоба металл.двухлапковая ИЭК d16-17мм

CMA11-19-100 Скоба металл.двухлапковая ИЭК d19-20мм

CMA11-21-100 Скоба металл.двухлапковая ИЭК d21-22мм

CMA11-25-100 Скоба металл.двухлапковая ИЭК d25-26мм

CMA11-31-100 Скоба металл.двухлапковая ИЭК d31-32мм

CMA11-38-100 Скоба металл.двухлапковая ИЭК d38-40мм

CMA11-48-050 Скоба металл.двухлапковая ИЭК d48-50мм

CMA10-10-100 Скоба металл.однолапковая ИЭК d10-11мм

CMA10-12-100 Скоба металл.однолапковая ИЭК d12-13мм

CMA10-14-100 Скоба металл.однолапковая ИЭК d14-15мм

CMA10-16-100 Скоба металл.однолапковая ИЭК d16-17мм

CMA10-19-100 Скоба металл.однолапковая ИЭК d19-20мм

CMA10-21-100 Скоба металл.однолапковая ИЭК d21-22мм

CMA10-25-100 Скоба металл.однолапковая ИЭК d25-26мм

CMA10-31-100 Скоба металл.однолапковая ИЭК d31-32мм

CMA10-38-100 Скоба металл.однолапковая ИЭК d38-40мм

CMA10-48-050 Скоба металл.однолапковая ИЭК d48-50мм

Предназначена для для соединения гибкой армированной трубы и жесткой гладкой трубы разных диаметров во влажных и пыльных помещениях, на улице, имеют защиту от попадания влаги внутрь при сильном воздействии струи воды.

Материал: ПВХ

Цвет: RAL 7035

Горючесть: самозатухающий

Металлорукав в ПВХ РЗ-ЦП EKF – это электротехническое изделие, представляющее гибкий металлический канал круглого сечения для заключения в его объеме силовой и сигнальной проводки.
Гибкий металлорукав с изолирующим пластиковым покрытием из поливинилхлорида (ПВХ) применяется для защиты проводов, кабелей, гибких шлангов и обеспечивает надежную защиту от механических повреждений.
Герметичная оболочка из ПВХ-пластиката увеличивает срок службы металлорукава и надежно защищает оцинкованную ленту от коррозии.
Благодаря улучшенным характеристикам герметичного металлорукава по сравнению с обычным существенно расширяется его сфера применения: открытая прокладка металлорукава, транспортировка сыпучих веществ, системы вентиляции, кондиционирования и обогрева.

Муфты гибкие труба-коробка - предназначены для стыковки распределительной коробки и гофрированной или гладкой трубы под любым углом.

Для крепежа и соединения в жгут кабелей и проводов. Быстрое и надежное крепление гофрированных и жестких труб к поверхности.

Оконцевание металлорукавов номинальным диаметром 20 мм и защиты изоляции кабелей и проводов при их протяжке.
Тип соединения:фитинги для металлорукава; Материал корпуса:цинковый сплав; Исполнение:Прямолинейное; Номинальный диаметр, мм:20; Внутренний диаметр, мм:19.4; Наружный диаметр, мм:30; Температура эксплуатации, °С:-60...+120; Специальные свойства:нг (не поддерживает горение)|устойчивость к УФ-излучению; Цвет:стальной;

Держатель с защелкой CF предназначен для крепления трубы. Конструкция держателя позволяет соединять между собой несколько держателей.

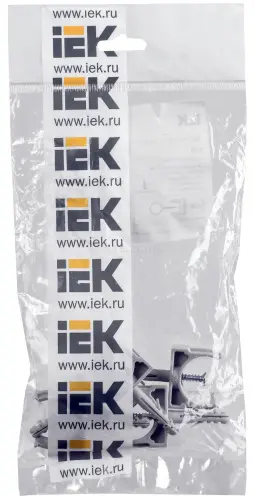

Держатель с защелкой и дюбелем СТ (без винта) предназначен для крепления жестких и гофрированных труб к потолку, поверхности стен, полу, перегородкам.

Кластеры двойные двухсторонние для двустенных труб Промрукав - предназначены для крепления и упорядочивания гибких, жёстких, дренажных и ливневых двустенных гофрированных труб одного диаметра при блочном монтаже.
Диаметр: 63 мм.
Материал: полипропилен
Температура эксплуатации: от −40°С до +90°С.

Металлорукав Р3-ЦП в ПВХ изоляции (МРПИ) Промрукав - предназначен для защиты изолированных проводов и кабелей в электрических установках и системах связи от механических повреждений и агрессивного воздействия окружающей среды.
Диаметр условного прохода: 10 мм.
Диаметр наименьший внутренний/наибольший наружный: 9,5 / 13,9мм.
Сопротивление сжатию: 750Н.
Тип замка: Р3.
Степень защиты: IP66.
Материал: стальная оцинкованная лента.
Цвет: черный.
Климатическое исполнение: У1.
Температура эксплуатации/монтажа:от −50°С до +60°С/от −30°С до +60°С.

Трубы гофрированные из ПА (полиамида) безгалогенные HF, стойкие к ультрафиолету, нераспостраняющие горение Промрукав - предназначены для прокладки слаботочных и силовых электросетей, эксплуатируемых при напряжении переменного тока величиной до 1000 В (прокладка компьютерных, телевизионных, телефонных и IT-сетей и коммуникаций, автомобилестроение, машиностроение и транспорт; станкостроение и роботостроение).
Диаметр наружный/внутренний: 16±0,6 / 10,7±0,6.
Цвет: черный (RAL 9005).
Степень сопротивления сжатию: не менее 450Н.
Степень защиты: IP66.
Климатическое исполнение: В1.
Температура монтажа/эксплуатации: от −40°C до +120°C/от −60°C до +157 °C.
Материал: ПА (полиамид).
С протяжкой (зондом) - стальная проволока.
Морозостойкость.

Гофрированная труба из ПВХ гибкая легкая без протяжки (серия 9) ДКС - предназначена для прокладки электрических, телефонных, компьютерных, телевизионных сетей, выполненных изолированными проводами, шнурами или кабелями.
Монтаж: скрытая прокладка в стенах, потолках, полах из несгораемых материалов; допускается открытая прокладка внутри помещений по основаниям из несгораемых и трудносгораемых материалов при отсутствии воздействия ультрафиолета.
Не распространяет горение, влагостойка, стойкость к старению.
Температура монтажа/ эксплуатации от –5 до +60 °С/от –25 до +60 °С (при отсутствии механических воздействий).
Прочность (сопротивление сжатию при 20 °С) на 5 см: свыше 350 H.
Цвет: серый RAL 7035.
Минимальный радиус изгиба: 3 диаметра.

Гофрированные гибкие оранжевые трубы из ПНД (полиэтилен низкого давления) легкого типа IP55 (механическая прочнось 125 Н на 5 см при +20 °С) ИЭК - предназначены для прокладки информационных силовых и слаботочных электрических коммуникаций скрытого (в штробах и стяжках пола) типа в офисах и жилых помещениях, производственных и административных зданиях, медицинских и детских учреждениях при строительстве или реконструкции.
