Труба гофрированная ПВХ серая Уралпак - предназначена для прокладки в них силовых, информационных, телевизионных сетей, постоянного и переменного тока не более 1000В, с целью защиты от механического воздействия, а также пыли и влаги.

Трубы электротехнические из оцинкованной стали и нержавеющей стали ДКС Cosmec - предназначены для защита проводов и кабелей от
механических повреждений и агрессивной среды, прокладка электрических, компьютерных, телевизионных сетей, выполненных изолированными проводами, шнурами и кабелями.
Материалы и типы покрытий:
-исполнение 1 – сталь, оцинкованная по методу Сендзимира;
-исполнение 2 – нержавеющая сталь AISI 304;
-исполнение 3 – нержавеющая сталь AISI 316L.
Условия монтажа:
-открытая прокладка по материалам всех групп горючести (НГ-Г4 по ГОСТ 30244) и воспламеняемости В1-В3 по ГОСТ 30402);
-скрытая прокладка в пустотах фальшстен, фальшполов, фальшпотолков в материалах групп горючести НГ-Г3 по ГОСТ 30244.
-равномерный внутренний шов без острых краев, что позволяет снизить вероятность повреждения оболочки кабеля при протяжке в трубе;
-в трубах из нержавеющей стали внутренний сварной шов зачищается при производстве, тем самым придавая внутренней поверхности трубы идеальную гладкость и исключая минимальную возможность повреждения кабеля, облегчая монтажные работы;
Стандарт производятся в соответствии с CEI EN 61386-1, EN 61386-23, EN 60423
Классификационный код по EN 61386-1 и EN 61386-23 5545
Климатическое исполнение по ГОСТ 15150-69
-исполнение 1 – У2, ХЛ2, УХЛ2
-исполнение 2 и 3 – У1, ХЛ1, УХЛ1, УХЛ5
Степень защиты:
-IP66/IP67 по ГОСТ 14254-96 (МЭК 529-89)
-IP66 при динамических воздействиях
-IP67 при статической прокладке
Температура монтажа и эксплуатации от –60 до +150 °С
Прочность (сопротивление сжатию при 20 °С) свыше 4000 Н на 5 см (Деформация при заявленном усилии сжатия не более 25 % ± 5 % от начального диаметра)
Разрывная прочность не менее 1000 Н
Ударная прочность при –25 °С не менее 20 Дж
ЭМС-экранирование 30–230 МГц уровень 2, (min. ослабление 50 dB) по IEC 61587
Артикулы и изделия:
Трубы электротехнические стальные оцинкованные без резьбы
6008-16L3 Труба жесткая оцинкованная ø16x1x3000 мм øвн 14мм ДКС
6008-20L3 Труба жесткая оцинкованная ø20x1x3000 мм øвн 18мм ДКС
6008-25L3 Труба жесткая оцинкованная ø25x1,2x3000 мм øвн 22,6мм ДКС
6008-32L3 Труба жесткая оцинкованная ø32x1,2x3000 мм øвн 29,6мм ДКС
6008-40L3 Труба жесткая оцинкованная ø40x1,2x3000 мм øвн 37,6мм ДКС
6008-50L3 Труба жесткая оцинкованная ø50x1,2x3000 мм øвн 47,6мм ДКС
6008-63L3 Труба жесткая оцинкованная ø63x1,5x3000 мм øвн 60мм ДКС
Трубы электротехнические стальные из нержавеющей стали AISI304 без резьбы
6700-16L4 Труба из нержавеющей стали AISI 304 ø16x1x4000 мм øвн 14мм ДКС
6700-20L4 Труба из нержавеющей стали AISI 304 ø20x1x4000 мм øвн 18мм ДКС
6700-25L4 Труба из нержавеющей стали AISI 304 ø25x1,2x4000 мм øвн 22,6мм ДКС
6700-32L4 Труба из нержавеющей стали AISI 304 ø32x1,2x4000 мм øвн 29,6мм ДКС
6700-40L4 Труба из нержавеющей стали AISI 304 ø40x1,2x4000 мм øвн 37,6мм ДКС
6700-50L4 Труба из нержавеющей стали AISI 304 ø50x1,2x4000 мм øвн 47,6мм ДКС
Трубы электротехнические стальные из нержавеющей стали AISI316L без резьбы
6700A-16L3 Труба из нержавеющей стали AISI 316L ø16x1x3000 мм øвн 14мм ДКС
6700A-20L3 Труба из нержавеющей стали AISI 316L ø20x1x3000 мм øвн 18мм ДКС
6700A-25L3 Труба из нержавеющей стали AISI 316L ø25x1,2x3000 мм øвн 22,6мм ДКС
6700A-32L3 Труба из нержавеющей стали AISI 316L ø32x1,2x3000 мм øвн 29,6мм ДКС
6700A-40L3 Труба из нержавеющей стали AISI 316L ø40x1,2x3000 мм øвн 37,6мм ДКС
6700A-50L3 Труба из нержавеющей стали AISI 316L ø50x1,2x3000 мм øвн 47,6мм ДКС

Трубы электротехнические из оцинкованной стали и нержавеющей стали ДКС Cosmec - предназначены для защита проводов и кабелей от
механических повреждений и агрессивной среды, прокладка электрических, компьютерных, телевизионных сетей, выполненных изолированными проводами, шнурами и кабелями.
Материалы и типы покрытий:
-исполнение 1 – сталь, оцинкованная по методу Сендзимира;
-исполнение 2 – нержавеющая сталь AISI 304;
-исполнение 3 – нержавеющая сталь AISI 316L.
Условия монтажа:
-открытая прокладка по материалам всех групп горючести (НГ-Г4 по ГОСТ 30244) и воспламеняемости В1-В3 по ГОСТ 30402);
-скрытая прокладка в пустотах фальшстен, фальшполов, фальшпотолков в материалах групп горючести НГ-Г3 по ГОСТ 30244.
-равномерный внутренний шов без острых краев, что позволяет снизить вероятность повреждения оболочки кабеля при протяжке в трубе;
-в трубах из нержавеющей стали внутренний сварной шов зачищается при производстве, тем самым придавая внутренней поверхности трубы идеальную гладкость и исключая минимальную возможность повреждения кабеля, облегчая монтажные работы;
Стандарт производятся в соответствии с CEI EN 61386-1, EN 61386-23, EN 60423
Классификационный код по EN 61386-1 и EN 61386-23 5545
Климатическое исполнение по ГОСТ 15150-69
-исполнение 1 – У2, ХЛ2, УХЛ2
-исполнение 2 и 3 – У1, ХЛ1, УХЛ1, УХЛ5
Степень защиты:
-IP66/IP67 по ГОСТ 14254-96 (МЭК 529-89)
-IP66 при динамических воздействиях
-IP67 при статической прокладке
Температура монтажа и эксплуатации от –60 до +150 °С
Прочность (сопротивление сжатию при 20 °С) свыше 4000 Н на 5 см (Деформация при заявленном усилии сжатия не более 25 % ± 5 % от начального диаметра)
Разрывная прочность не менее 1000 Н
Ударная прочность при –25 °С не менее 20 Дж
ЭМС-экранирование 30–230 МГц уровень 2, (min. ослабление 50 dB) по IEC 61587
Артикулы и изделия:
Трубы электротехнические стальные оцинкованные без резьбы
6008-16L3 Труба жесткая оцинкованная ø16x1x3000 мм øвн 14мм ДКС
6008-20L3 Труба жесткая оцинкованная ø20x1x3000 мм øвн 18мм ДКС
6008-25L3 Труба жесткая оцинкованная ø25x1,2x3000 мм øвн 22,6мм ДКС
6008-32L3 Труба жесткая оцинкованная ø32x1,2x3000 мм øвн 29,6мм ДКС
6008-40L3 Труба жесткая оцинкованная ø40x1,2x3000 мм øвн 37,6мм ДКС
6008-50L3 Труба жесткая оцинкованная ø50x1,2x3000 мм øвн 47,6мм ДКС
6008-63L3 Труба жесткая оцинкованная ø63x1,5x3000 мм øвн 60мм ДКС
Трубы электротехнические стальные из нержавеющей стали AISI304 без резьбы
6700-16L4 Труба из нержавеющей стали AISI 304 ø16x1x4000 мм øвн 14мм ДКС
6700-20L4 Труба из нержавеющей стали AISI 304 ø20x1x4000 мм øвн 18мм ДКС
6700-25L4 Труба из нержавеющей стали AISI 304 ø25x1,2x4000 мм øвн 22,6мм ДКС
6700-32L4 Труба из нержавеющей стали AISI 304 ø32x1,2x4000 мм øвн 29,6мм ДКС
6700-40L4 Труба из нержавеющей стали AISI 304 ø40x1,2x4000 мм øвн 37,6мм ДКС
6700-50L4 Труба из нержавеющей стали AISI 304 ø50x1,2x4000 мм øвн 47,6мм ДКС
Трубы электротехнические стальные из нержавеющей стали AISI316L без резьбы
6700A-16L3 Труба из нержавеющей стали AISI 316L ø16x1x3000 мм øвн 14мм ДКС
6700A-20L3 Труба из нержавеющей стали AISI 316L ø20x1x3000 мм øвн 18мм ДКС
6700A-25L3 Труба из нержавеющей стали AISI 316L ø25x1,2x3000 мм øвн 22,6мм ДКС
6700A-32L3 Труба из нержавеющей стали AISI 316L ø32x1,2x3000 мм øвн 29,6мм ДКС
6700A-40L3 Труба из нержавеющей стали AISI 316L ø40x1,2x3000 мм øвн 37,6мм ДКС
6700A-50L3 Труба из нержавеющей стали AISI 316L ø50x1,2x3000 мм øвн 47,6мм ДКС

Повороты на 90° труба-труба, IP67 Cosmec ДКС - предназначены для герметичного соединения жестких стальных труб под углом 90°.
Материал
-исполнение 1 – сталь, оцинкованная по методу Сендзимира;
-исполнение 2 – нержавеющая сталь AISI 304;
-исполнение 3 – нержавеющая сталь AISI 316L;
Степень защиты – IP67.
Артикулы и изделия:
Повороты на 90° для труб электротехнических стальных оцинкованных
6013-16L Поворот на 90° оцинкованный, д.16х1мм ДКС
6013-20L Поворот на 90° оцинкованный, д.20х1мм ДКС
6013-25L Поворот на 90° оцинкованный, д.25мм ДКС
6013-32L Поворот на 90° оцинкованный, д.32х1,2мм ДКС
6013-40 Поворот на 90° оцинкованный, д.40х1,2мм ДКС
6013-50 Поворот на 90° оцинкованный, д.50х1,2мм ДКС
6013-63 Поворот на 90° оцинкованный, д.63мм ДКС
Повороты на 90° для труб электротехнических стальных из нержавеющей стали AISI304
6013-16X Поворот 90° нержав AISI 304, д.16х1мм ДКС
6013-20X Поворот 90° нержав AISI 304, д.20х1мм ДКС
6013-25X Поворот 90° нержав AISI 304, д.25х1,2мм ДКС
6013-32X Поворот 90° нержав AISI 304, д.32х1,2мм ДКС
6013-40X Поворот 90° нержав AISI 304, д.40х1,2мм ДКС
6013-50X Поворот 90° нержав AISI 304, д.50х1,2мм ДКС
Повороты на 90° для труб электротехнических стальных из нержавеющей стали AISI316L
6013-20XX Поворот 90° нержав AISI 316L, д.20х1мм ДКС
6013-25XX Поворот 90° нержав AISI 316L, д.25х1,2мм ДКС
6013-32XX Поворот 90° нержав AISI 316L, д.32х1,2мм ДКС
6013-40XX Поворот 90° нержав AISI 316L, д.40х1,2мм ДКС
6013-50XX Поворот 90° нержав AISI 316L, д.50х1,2мм ДКС

Повороты на 90° труба-труба, IP67 Cosmec ДКС - предназначены для герметичного соединения жестких стальных труб под углом 90°.
Материал
-исполнение 1 – сталь, оцинкованная по методу Сендзимира;
-исполнение 2 – нержавеющая сталь AISI 304;
-исполнение 3 – нержавеющая сталь AISI 316L;
Степень защиты – IP67.
Артикулы и изделия:
Повороты на 90° для труб электротехнических стальных оцинкованных
6013-16L Поворот на 90° оцинкованный, д.16х1мм ДКС
6013-20L Поворот на 90° оцинкованный, д.20х1мм ДКС
6013-25L Поворот на 90° оцинкованный, д.25мм ДКС
6013-32L Поворот на 90° оцинкованный, д.32х1,2мм ДКС
6013-40 Поворот на 90° оцинкованный, д.40х1,2мм ДКС
6013-50 Поворот на 90° оцинкованный, д.50х1,2мм ДКС
6013-63 Поворот на 90° оцинкованный, д.63мм ДКС
Повороты на 90° для труб электротехнических стальных из нержавеющей стали AISI304
6013-16X Поворот 90° нержав AISI 304, д.16х1мм ДКС
6013-20X Поворот 90° нержав AISI 304, д.20х1мм ДКС
6013-25X Поворот 90° нержав AISI 304, д.25х1,2мм ДКС
6013-32X Поворот 90° нержав AISI 304, д.32х1,2мм ДКС
6013-40X Поворот 90° нержав AISI 304, д.40х1,2мм ДКС
6013-50X Поворот 90° нержав AISI 304, д.50х1,2мм ДКС
Повороты на 90° для труб электротехнических стальных из нержавеющей стали AISI316L
6013-20XX Поворот 90° нержав AISI 316L, д.20х1мм ДКС
6013-25XX Поворот 90° нержав AISI 316L, д.25х1,2мм ДКС
6013-32XX Поворот 90° нержав AISI 316L, д.32х1,2мм ДКС
6013-40XX Поворот 90° нержав AISI 316L, д.40х1,2мм ДКС
6013-50XX Поворот 90° нержав AISI 316L, д.50х1,2мм ДКС

Повороты алюминиевые ненарязные ИЭК предназначены для создания поворота кабельной трассы на 90 градусов.
Артикулы и изделия:
CTA11-P-AL-NN-016 Поворот алюминиевый ненарезной d16 мм ИЭК
CTA11-P-AL-NN-020 Поворот алюминиевый ненарезной d20 мм ИЭК
CTA11-P-AL-NN-025 Поворот алюминиевый ненарезной d25 мм ИЭК
CTA11-P-AL-NN-032 Поворот алюминиевый ненарезной d32 мм ИЭК
CTA11-P-AL-NN-040 Поворот алюминиевый ненарезной d40 мм ИЭК
CTA11-P-AL-NN-050 Поворот алюминиевый ненарезной d50 мм ИЭК
CTA11-P-AL-NN-063 Поворот алюминиевый ненарезной d63 мм ИЭК

Повороты алюминиевые ненарязные ИЭК предназначены для создания поворота кабельной трассы на 90 градусов.
Артикулы и изделия:
CTA11-P-AL-NN-016 Поворот алюминиевый ненарезной d16 мм ИЭК
CTA11-P-AL-NN-020 Поворот алюминиевый ненарезной d20 мм ИЭК
CTA11-P-AL-NN-025 Поворот алюминиевый ненарезной d25 мм ИЭК
CTA11-P-AL-NN-032 Поворот алюминиевый ненарезной d32 мм ИЭК
CTA11-P-AL-NN-040 Поворот алюминиевый ненарезной d40 мм ИЭК
CTA11-P-AL-NN-050 Поворот алюминиевый ненарезной d50 мм ИЭК
CTA11-P-AL-NN-063 Поворот алюминиевый ненарезной d63 мм ИЭК

Повороты металлические ненарязные горячеоцинкованные ИЭК предназначены для создания поворота кабельной трассы на 90 градусов.
Артикулы и изделия:
CTA11-P-HDZ-NN-016 Поворот металл ненарезной горячеоцинкованный d16 мм ИЭК
CTA11-P-HDZ-NN-020 Поворот металл ненарезной горячеоцинкованный d20 мм ИЭК
CTA11-P-HDZ-NN-025 Поворот металл ненарезной горячеоцинкованный d25 мм ИЭК
CTA11-P-HDZ-NN-032 Поворот металл ненарезной горячеоцинкованный d32 мм ИЭК
CTA11-P-HDZ-NN-040 Поворот металл ненарезной горячеоцинкованный d40 мм ИЭК
CTA11-P-HDZ-NN-050 Поворот металл ненарезной горячеоцинкованный d50 мм ИЭК
CTA11-P-HDZ-NN-063 Поворот металл ненарезной горячеоцинкованный d63 мм ИЭК

Предназначен для крепления металлорукава к поверхности.

Материал: оцинкованная сталь

Цвет: белый

Аксессуары для металлорукава РЗ-ЦХ IEK:

R060602027 Скоба металлическая белая № 20 (100 шт.) однолапковая для РЗ-ЦХ 15

R060602030 Скобка металлическая белая №32 (100шт.) однолапковая для РЗ-ЦХ 25

R060602032 Скобка металлическая белая № 50 (50шт.) однолапковая для РЗ-ЦХ 38,50

R060604004 Скоба металл. d.16-17мм двухкомпонентная (100 шт.) для РЗ-ЦХ 12

CMA12-10-100 Скоба металл.двухкомпон. ИЭК d10-11мм

CMA12-12-100 Скоба металл.двухкомпон. ИЭК d12-13мм

CMA12-14-100 Скоба металл.двухкомпон. ИЭК d14-15мм

CMA12-16-100 Скоба металл.двухкомпон. ИЭК d16-17мм

CMA12-19-100 Скоба металл.двухкомпон. ИЭК d19-20мм

CMA12-21-100 Скоба металл.двухкомпон. ИЭК d21-22мм

CMA12-25-100 Скоба металл.двухкомпон. ИЭК d25-26мм

CMA12-31-100 Скоба металл.двухкомпон. ИЭК d31-32мм

CMA12-38-100 Скоба металл.двухкомпон. ИЭК d38-40мм

CMA12-48-050 Скоба металл.двухкомпон. ИЭК d48-50мм

R060604013 Скоба металл.двухкомпонентная белая d.16-17мм (100 шт.) для РЗ-ЦХ 12

R060603011 Скоба металл. d.10-11мм двухлапковая (100 шт.) для РЗ-ЦХ 6

R060603005 Скоба металл. d.19-20 мм двухлапковая (100 шт.)для РЗ-ЦХ 15

R060603006 Скоба металл. d.21-22 мм двухлапковая (100 шт.) для РЗ-ЦХ 18

R060603016 Скоба металл.белая d.16-17 мм двухлапковая (100 шт.) для РЗ-ЦХ 12

R060603018 Скоба металл.белая d.21-22 мм двухлапковая (100 шт.) для РЗ-ЦХ 18

R060603022 Скоба металл.белая d.48-50 мм двухлапковая (50 шт.) для РЗ-ЦХ 38

CMA11-10-100 Скоба металл.двухлапковая ИЭК d10-11мм

CMA11-12-100 Скоба металл.двухлапковая ИЭК d12-13мм

CMA11-16-100 Скоба металл.двухлапковая ИЭК d16-17мм

CMA11-19-100 Скоба металл.двухлапковая ИЭК d19-20мм

CMA11-21-100 Скоба металл.двухлапковая ИЭК d21-22мм

CMA11-25-100 Скоба металл.двухлапковая ИЭК d25-26мм

CMA11-31-100 Скоба металл.двухлапковая ИЭК d31-32мм

CMA11-38-100 Скоба металл.двухлапковая ИЭК d38-40мм

CMA11-48-050 Скоба металл.двухлапковая ИЭК d48-50мм

CMA10-10-100 Скоба металл.однолапковая ИЭК d10-11мм

CMA10-12-100 Скоба металл.однолапковая ИЭК d12-13мм

CMA10-14-100 Скоба металл.однолапковая ИЭК d14-15мм

CMA10-16-100 Скоба металл.однолапковая ИЭК d16-17мм

CMA10-19-100 Скоба металл.однолапковая ИЭК d19-20мм

CMA10-21-100 Скоба металл.однолапковая ИЭК d21-22мм

CMA10-25-100 Скоба металл.однолапковая ИЭК d25-26мм

CMA10-31-100 Скоба металл.однолапковая ИЭК d31-32мм

CMA10-38-100 Скоба металл.однолапковая ИЭК d38-40мм

CMA10-48-050 Скоба металл.однолапковая ИЭК d48-50мм

Предназначена для для соединения гибкой армированной трубы и жесткой гладкой трубы разных диаметров во влажных и пыльных помещениях, на улице, имеют защиту от попадания влаги внутрь при сильном воздействии струи воды.

Материал: ПВХ

Цвет: RAL 7035

Горючесть: самозатухающий

Изделия и артикулы:

CTA10D-GS16-K41-050 Муфта труба 16 - труба армированная 12. IP65 GS16 ИЭК

CTA10D-GA16-K41-050 Муфта труба 16 - труба армированная 16. IP65 GA16 ИЭК

CTA10D-GS20-K41-050 Муфта труба 20 - труба армированная 16. IP65 GS20 ИЭК

CTA10D-GA20-K41-050 Муфта труба 20 - труба армированная 20. IP65 GA20 ИЭК

CTA10D-GS25-K41-050 Муфта труба 25 - труба армированная 20. IP65 GS25 ИЭК

CTA10D-GA25-K41-025 Муфта труба 25 - труба армированная 25. IP65 GA25 ИЭК

CTA10D-GS32-K41-025 Муфта труба 32 - труба армированная 25. IP65 GS32 ИЭК

CTA10D-GA32-K41-020 Муфта труба 32 - труба армированная 32. IP65 GA32 ИЭК

CTA10D-GS40-K41-020 Муфта труба 40 - труба армированная 32. IP65 GS40 ИЭК

CTA10D-GA40-K41-015 Муфта труба 40 - труба армированная 40. IP65 GA40 ИЭК

CTA10D-GS50-K41-015 Муфта труба 50 - труба армированная 40. IP65 GS50 ИЭК

CTA10D-GA50-K41-010 Муфта труба 50 - труба армированная 50. IP65 GA50 ИЭК

Применяются для ввода металлорукава в распределительные шкафы. Имеют внутреннею резьбу, соответствующую шагу навивки металлорукава данного диаметра.

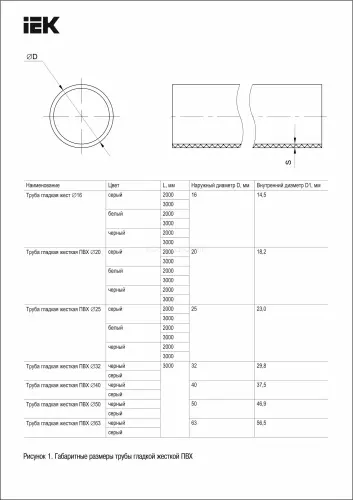

Гладкие трубы жесткого типа ПВХ ЭКФ - предназначена для прокладки компьютерных, телефонных, электрических и других сетей, выполненных изолированными кабелями. Особенностью трубы является ее жесткость, что позволяет использововать ее для прокладки всех типов сетей в зданиях любого назначения.
Выполнены в сером (RAL 7035) и белом  цвете и диаметром от 16 до 63 диаметра.

Трубы двустенные предназначены для защиты силовых и информационных кабелей, а также линий связи и различных слаботочных систем (видео, СКУД, аварийное освещение и т.д.) от внешних механических повреждений и агрессивного воздействия окружающей среды. Двустенные трубы EKF являются наиболее эффективным решением при организации кабельной канализации. Трубы изготавливаются только из первичного ПНД сырья, внутренняя стенка также выполнена из ПНД и не содержит дешевого аналога ПВД, что гарантирует идеально гладкую поверхность и существенно сокращает время прокладки кабеля.

Скоба двухкомпонентная металлическая (двухсторонний зажим) Fischer - предназначен для крепления кабелей и стальных трубопроводов к бетону, камню, силикатному кирпичу.
Внутрення резьба: М6.
Быстродействующий замок-не требует полного снятия винта.

Трубы гофрированные из ПП (полипропилена) безгалогенные HF, разрезная Промрукав - предназначены для прокладки слаботочных и силовых электросетей, эксплуатируемых при напряжении переменного тока величиной до 1000 В (прокладка компьютерных, телевизионных, телефонных и IT-сетей и коммуникаций, автомобилестроение, машиностроение и транспорт; станкостроение и роботостроение).
Монтаж без отключения проводки.
Диаметр наружный/внутренний: 16±0,6 / 10,7±0,6 мм.
Цвет: черный (RAL 9005).
Тип по степени сопротивления сжатию: легкая - 350Н.
Степень защиты: IP20.
Климатическое исполнение: В2.
Температура монтажа/эксплуатации: от −25°C до +60°C/от −45°C до +115°C.
Материал: ПП (полипропилен).

Трубы гофрированные двустенные ПНД IP55 (IP67 при использование муфт с уплотняющими кольцами в местах соединения) ЭКФ - предназначены для защиты силовых и информационных кабелей, а также линий связи и различных слаботочных систем (видео, СКУД, аварийное освещение и т.д.) от внешних механических повреждений и агрессивного воздействия окружающей среды.

Муфта соединительная для двустенной трубы ПНД ИЭК - предназначена для соединения труб одного диаметра.

Трубы электротехнические из оцинкованной стали и нержавеющей стали ДКС Cosmec - предназначены для защита проводов и кабелей от
механических повреждений и агрессивной среды, прокладка электрических, компьютерных, телевизионных сетей, выполненных изолированными проводами, шнурами и кабелями.
Материалы и типы покрытий:
-исполнение 1 – сталь, оцинкованная по методу Сендзимира;
-исполнение 2 – нержавеющая сталь AISI 304;
-исполнение 3 – нержавеющая сталь AISI 316L.
Условия монтажа:
-открытая прокладка по материалам всех групп горючести (НГ-Г4 по ГОСТ 30244) и воспламеняемости В1-В3 по ГОСТ 30402);
-скрытая прокладка в пустотах фальшстен, фальшполов, фальшпотолков в материалах групп горючести НГ-Г3 по ГОСТ 30244.
-равномерный внутренний шов без острых краев, что позволяет снизить вероятность повреждения оболочки кабеля при протяжке в трубе;
-в трубах из нержавеющей стали внутренний сварной шов зачищается при производстве, тем самым придавая внутренней поверхности трубы идеальную гладкость и исключая минимальную возможность повреждения кабеля, облегчая монтажные работы;
Стандарт производятся в соответствии с CEI EN 61386-1, EN 61386-23, EN 60423
Классификационный код по EN 61386-1 и EN 61386-23 5545
Климатическое исполнение по ГОСТ 15150-69
-исполнение 1 – У2, ХЛ2, УХЛ2
-исполнение 2 и 3 – У1, ХЛ1, УХЛ1, УХЛ5
Степень защиты:
-IP66/IP67 по ГОСТ 14254-96 (МЭК 529-89)
-IP66 при динамических воздействиях
-IP67 при статической прокладке
Температура монтажа и эксплуатации от –60 до +150 °С
Прочность (сопротивление сжатию при 20 °С) свыше 4000 Н на 5 см (Деформация при заявленном усилии сжатия не более 25 % ± 5 % от начального диаметра)
Разрывная прочность не менее 1000 Н
Ударная прочность при –25 °С не менее 20 Дж
ЭМС-экранирование 30–230 МГц уровень 2, (min. ослабление 50 dB) по IEC 61587
Артикулы и изделия:
Трубы электротехнические стальные оцинкованные без резьбы
6008-16L3 Труба жесткая оцинкованная ø16x1x3000 мм øвн 14мм ДКС
6008-20L3 Труба жесткая оцинкованная ø20x1x3000 мм øвн 18мм ДКС
6008-25L3 Труба жесткая оцинкованная ø25x1,2x3000 мм øвн 22,6мм ДКС
6008-32L3 Труба жесткая оцинкованная ø32x1,2x3000 мм øвн 29,6мм ДКС
6008-40L3 Труба жесткая оцинкованная ø40x1,2x3000 мм øвн 37,6мм ДКС
6008-50L3 Труба жесткая оцинкованная ø50x1,2x3000 мм øвн 47,6мм ДКС
6008-63L3 Труба жесткая оцинкованная ø63x1,5x3000 мм øвн 60мм ДКС
Трубы электротехнические стальные из нержавеющей стали AISI304 без резьбы
6700-16L4 Труба из нержавеющей стали AISI 304 ø16x1x4000 мм øвн 14мм ДКС
6700-20L4 Труба из нержавеющей стали AISI 304 ø20x1x4000 мм øвн 18мм ДКС
6700-25L4 Труба из нержавеющей стали AISI 304 ø25x1,2x4000 мм øвн 22,6мм ДКС
6700-32L4 Труба из нержавеющей стали AISI 304 ø32x1,2x4000 мм øвн 29,6мм ДКС
6700-40L4 Труба из нержавеющей стали AISI 304 ø40x1,2x4000 мм øвн 37,6мм ДКС
6700-50L4 Труба из нержавеющей стали AISI 304 ø50x1,2x4000 мм øвн 47,6мм ДКС
Трубы электротехнические стальные из нержавеющей стали AISI316L без резьбы
6700A-16L3 Труба из нержавеющей стали AISI 316L ø16x1x3000 мм øвн 14мм ДКС
6700A-20L3 Труба из нержавеющей стали AISI 316L ø20x1x3000 мм øвн 18мм ДКС
6700A-25L3 Труба из нержавеющей стали AISI 316L ø25x1,2x3000 мм øвн 22,6мм ДКС
6700A-32L3 Труба из нержавеющей стали AISI 316L ø32x1,2x3000 мм øвн 29,6мм ДКС
6700A-40L3 Труба из нержавеющей стали AISI 316L ø40x1,2x3000 мм øвн 37,6мм ДКС
6700A-50L3 Труба из нержавеющей стали AISI 316L ø50x1,2x3000 мм øвн 47,6мм ДКС

Электромонтажные (электротехнические) стальные трубы предназначены для защиты от внешних воздействий и монтажа силовой, информационной и слаботочной электрической проводки открытого и скрытого типов, в офисах, жилых помещениях, производственных и административных зданиях, при новом строительстве и реконструкции, а также для монтажа противопожарных систем.
Материал: горячеоцинкованная сталь.
Ненарезная.
Длина труб: 3 метра.
Рабочая температура: от - 5 до +60°С.
Предельная температура: min -45, max+250 °С.
Устойчивая к коррозии.
Артикулы и изделия:
Трубы стальные электротехнические горячеоцинкованные с резьбой
CTR11-HDZ-N-016-3 Труба электротехническая стальная(HDZ) нарезная d16мм Dвн12,6мм L3000 ИЭК
CTR11-HDZ-N-020-3 Труба электротехническая стальная(HDZ) нарезная d20мм Dвн16,2мм L3000 ИЭК
CTR11-HDZ-N-025-3 Труба электротехническая стальная(HDZ) нарезная d25мм Dвн21,2мм L3000 ИЭК
CTR11-HDZ-N-032-3 Труба электротехническая стальная(HDZ) нарезная d32мм Dвн28,2мм L3000 ИЭК
CTR11-HDZ-N-040-3 Труба электротехническая стальная(HDZ) нарезная d40мм Dвн36,2мм L3000 ИЭК
CTR11-HDZ-N-050-3 Труба электротехническая стальная(HDZ) нарезная d50мм Dвн46,2мм L3000 ИЭК
CTR11-HDZ-N-063-3 Труба электротехническая стальная(HDZ) нарезная d63мм Dвн58,8мм L3000 ИЭК
Трубы стальные электротехнические горячеоцинкованные без резьбы
CTR11-HDZ-NN-016-3 Труба электротехническая стальная(HDZ) ненарезная d16мм Dвн14 L3000 ИЭК
CTR11-HDZ-NN-020-3 Труба электротехническая стальная(HDZ) ненарезная d20мм Dвн18 L3000 ИЭК
CTR11-HDZ-NN-025-3 Труба электротехническая стальная(HDZ) ненарезная d25мм Dвн22,6 L3000 ИЭК
CTR11-HDZ-NN-032-3 Труба электротехническая стальная(HDZ) ненарезная d32мм Dвн29,6 L3000 ИЭК
CTR11-HDZ-NN-040-3 Труба электротехническая стальная(HDZ) ненарезная d40мм Dвн37,6 L3000 ИЭК
CTR11-HDZ-NN-050-3 Труба электротехническая стальная(HDZ) ненарезная d50мм Dвн47,6 L3000 ИЭК
CTR11-HDZ-NN-063-3 Труба электротехническая стальная(HDZ) ненарезная d63мм Dвн60,6 L3000 ИЭК
Трубы алюминиевые электротехнические без резьбы
CTR11-AL-016-3 Труба электротехническая алюминиевая(AL) ненарезная d16мм Dвн14мм L3000 ИЭК
CTR11-AL-020-3 Труба электротехническая алюминиевая(AL) ненарезная d20мм Dвн18мм L3000 ИЭК
CTR11-AL-025-3 Труба электротехническая алюминиевая(AL) ненарезная d25мм Dвн23мм L3000 ИЭК
CTR11-AL-032-3 Труба электротехническая алюминиевая(AL) ненарезная d32мм Dвн30мм L3000 ИЭК
CTR11-AL-040-3 Труба электротехническая алюминиевая(AL) ненарезная d40мм Dвн38мм L3000 ИЭК
CTR11-AL-050-3 Труба электротехническая алюминиевая(AL) ненарезная d50мм Dвн47мм L3000 ИЭК
CTR11-AL-063-3 Труба электротехническая алюминиевая(AL) ненарезная d63мм Dвн59,8мм L3000 ИЭК
Муфты и повороты для труб электромонтажных стальных
CTA11-M-HDZ-NN-016 Муфта безрезьбовая стальная оцинкованная Ø16 мм ИЭК
CTA11-M-HDZ-NN-020 Муфта безрезьбовая стальная оцинкованная Ø20 мм ИЭК
CTA11-M-HDZ-NN-025 Муфта безрезьбовая стальная оцинкованная Ø25 мм ИЭК
CTA11-M-HDZ-NN-032 Муфта безрезьбовая стальная оцинкованная Ø32 мм ИЭК
CTA11-M-HDZ-NN-040 Муфта безрезьбовая стальная оцинкованная Ø40 мм ИЭК
CTA11-M-HDZ-NN-050 Муфта безрезьбовая стальная оцинкованная Ø50 мм ИЭК
CTA11-M-HDZ-NN-063 Муфта безрезьбовая стальная оцинкованная Ø63 мм ИЭК
CTA11-P-HDZ-NN-016 Поворот металл ненарезной горячеоцинкованный Ø16 мм ИЭК
CTA11-P-HDZ-NN-020 Поворот металл ненарезной горячеоцинкованный d20 мм ИЭК
CTA11-P-HDZ-NN-025 Поворот металл ненарезной горячеоцинкованный d25 мм ИЭК
CTA11-P-HDZ-NN-032 Поворот металл ненарезной горячеоцинкованный d32 мм ИЭК
CTA11-P-HDZ-NN-040 Поворот металл ненарезной горячеоцинкованный d40 мм ИЭК
CTA11-P-HDZ-NN-050 Поворот металл ненарезной горячеоцинкованный d50 мм ИЭК
CTA11-P-HDZ-NN-063 Поворот металл ненарезной горячеоцинкованный d63 мм ИЭК
Муфты и повороты для труб электромонтажных алюминиевых
CTA11-M-AL-NN-016 Муфта безрезьбовая алюминиевая Ø16 мм ИЭК
CTA11-M-AL-NN-020 Муфта безрезьбовая алюминиевая Ø20 мм ИЭК
CTA11-M-AL-NN-025 Муфта безрезьбовая алюминиевая Ø25 мм ИЭК
CTA11-M-AL-NN-032 Муфта безрезьбовая алюминиевая Ø32 мм ИЭК
CTA11-M-AL-NN-040 Муфта безрезьбовая алюминиевая Ø40 мм ИЭК
CTA11-M-AL-NN-050 Муфта безрезьбовая алюминиевая Ø50 мм ИЭК
CTA11-M-AL-NN-063 Муфта безрезьбовая алюминиевая Ø63 мм ИЭК
CTA11-P-AL-NN-016 Поворот алюминиевый ненарезной Ø16 мм ИЭК
CTA11-P-AL-NN-020 Поворот алюминиевый ненарезной Ø20 мм ИЭК
CTA11-P-AL-NN-025 Поворот алюминиевый ненарезной Ø25 мм ИЭК
CTA11-P-AL-NN-032 Поворот алюминиевый ненарезной Ø32 мм ИЭК
CTA11-P-AL-NN-040 Поворот алюминиевый ненарезной Ø40 мм ИЭК
CTA11-P-AL-NN-050 Поворот алюминиевый ненарезной Ø50 мм ИЭК
CTA11-P-AL-NN-063 Поворот алюминиевый ненарезной Ø63 мм ИЭК

Электромонтажные (электротехнические) стальные трубы предназначены для защиты от внешних воздействий и монтажа силовой, информационной и слаботочной электрической проводки открытого и скрытого типов, в офисах, жилых помещениях, производственных и административных зданиях, при новом строительстве и реконструкции, а также для монтажа противопожарных систем.
Материал: горячеоцинкованная сталь.
Ненарезная.
Длина труб: 3 метра.
Рабочая температура: от - 5 до +60°С.
Предельная температура: min -45, max+250 °С.
Устойчивая к коррозии.
Артикулы и изделия:
Трубы стальные электротехнические горячеоцинкованные с резьбой
CTR11-HDZ-N-016-3 Труба электротехническая стальная(HDZ) нарезная d16мм Dвн12,6мм L3000 ИЭК
CTR11-HDZ-N-020-3 Труба электротехническая стальная(HDZ) нарезная d20мм Dвн16,2мм L3000 ИЭК
CTR11-HDZ-N-025-3 Труба электротехническая стальная(HDZ) нарезная d25мм Dвн21,2мм L3000 ИЭК
CTR11-HDZ-N-032-3 Труба электротехническая стальная(HDZ) нарезная d32мм Dвн28,2мм L3000 ИЭК
CTR11-HDZ-N-040-3 Труба электротехническая стальная(HDZ) нарезная d40мм Dвн36,2мм L3000 ИЭК
CTR11-HDZ-N-050-3 Труба электротехническая стальная(HDZ) нарезная d50мм Dвн46,2мм L3000 ИЭК
CTR11-HDZ-N-063-3 Труба электротехническая стальная(HDZ) нарезная d63мм Dвн58,8мм L3000 ИЭК
Трубы стальные электротехнические горячеоцинкованные без резьбы
CTR11-HDZ-NN-016-3 Труба электротехническая стальная(HDZ) ненарезная d16мм Dвн14 L3000 ИЭК
CTR11-HDZ-NN-020-3 Труба электротехническая стальная(HDZ) ненарезная d20мм Dвн18 L3000 ИЭК
CTR11-HDZ-NN-025-3 Труба электротехническая стальная(HDZ) ненарезная d25мм Dвн22,6 L3000 ИЭК
CTR11-HDZ-NN-032-3 Труба электротехническая стальная(HDZ) ненарезная d32мм Dвн29,6 L3000 ИЭК
CTR11-HDZ-NN-040-3 Труба электротехническая стальная(HDZ) ненарезная d40мм Dвн37,6 L3000 ИЭК
CTR11-HDZ-NN-050-3 Труба электротехническая стальная(HDZ) ненарезная d50мм Dвн47,6 L3000 ИЭК
CTR11-HDZ-NN-063-3 Труба электротехническая стальная(HDZ) ненарезная d63мм Dвн60,6 L3000 ИЭК
Трубы алюминиевые электротехнические без резьбы
CTR11-AL-016-3 Труба электротехническая алюминиевая(AL) ненарезная d16мм Dвн14мм L3000 ИЭК
CTR11-AL-020-3 Труба электротехническая алюминиевая(AL) ненарезная d20мм Dвн18мм L3000 ИЭК
CTR11-AL-025-3 Труба электротехническая алюминиевая(AL) ненарезная d25мм Dвн23мм L3000 ИЭК
CTR11-AL-032-3 Труба электротехническая алюминиевая(AL) ненарезная d32мм Dвн30мм L3000 ИЭК
CTR11-AL-040-3 Труба электротехническая алюминиевая(AL) ненарезная d40мм Dвн38мм L3000 ИЭК
CTR11-AL-050-3 Труба электротехническая алюминиевая(AL) ненарезная d50мм Dвн47мм L3000 ИЭК
CTR11-AL-063-3 Труба электротехническая алюминиевая(AL) ненарезная d63мм Dвн59,8мм L3000 ИЭК
Муфты и повороты для труб электромонтажных стальных
CTA11-M-HDZ-NN-016 Муфта безрезьбовая стальная оцинкованная Ø16 мм ИЭК
CTA11-M-HDZ-NN-020 Муфта безрезьбовая стальная оцинкованная Ø20 мм ИЭК
CTA11-M-HDZ-NN-025 Муфта безрезьбовая стальная оцинкованная Ø25 мм ИЭК
CTA11-M-HDZ-NN-032 Муфта безрезьбовая стальная оцинкованная Ø32 мм ИЭК
CTA11-M-HDZ-NN-040 Муфта безрезьбовая стальная оцинкованная Ø40 мм ИЭК
CTA11-M-HDZ-NN-050 Муфта безрезьбовая стальная оцинкованная Ø50 мм ИЭК
CTA11-M-HDZ-NN-063 Муфта безрезьбовая стальная оцинкованная Ø63 мм ИЭК
CTA11-P-HDZ-NN-016 Поворот металл ненарезной горячеоцинкованный Ø16 мм ИЭК
CTA11-P-HDZ-NN-020 Поворот металл ненарезной горячеоцинкованный d20 мм ИЭК
CTA11-P-HDZ-NN-025 Поворот металл ненарезной горячеоцинкованный d25 мм ИЭК
CTA11-P-HDZ-NN-032 Поворот металл ненарезной горячеоцинкованный d32 мм ИЭК
CTA11-P-HDZ-NN-040 Поворот металл ненарезной горячеоцинкованный d40 мм ИЭК
CTA11-P-HDZ-NN-050 Поворот металл ненарезной горячеоцинкованный d50 мм ИЭК
CTA11-P-HDZ-NN-063 Поворот металл ненарезной горячеоцинкованный d63 мм ИЭК
Муфты и повороты для труб электромонтажных алюминиевых
CTA11-M-AL-NN-016 Муфта безрезьбовая алюминиевая Ø16 мм ИЭК
CTA11-M-AL-NN-020 Муфта безрезьбовая алюминиевая Ø20 мм ИЭК
CTA11-M-AL-NN-025 Муфта безрезьбовая алюминиевая Ø25 мм ИЭК
CTA11-M-AL-NN-032 Муфта безрезьбовая алюминиевая Ø32 мм ИЭК
CTA11-M-AL-NN-040 Муфта безрезьбовая алюминиевая Ø40 мм ИЭК
CTA11-M-AL-NN-050 Муфта безрезьбовая алюминиевая Ø50 мм ИЭК
CTA11-M-AL-NN-063 Муфта безрезьбовая алюминиевая Ø63 мм ИЭК
CTA11-P-AL-NN-016 Поворот алюминиевый ненарезной Ø16 мм ИЭК
CTA11-P-AL-NN-020 Поворот алюминиевый ненарезной Ø20 мм ИЭК
CTA11-P-AL-NN-025 Поворот алюминиевый ненарезной Ø25 мм ИЭК
CTA11-P-AL-NN-032 Поворот алюминиевый ненарезной Ø32 мм ИЭК
CTA11-P-AL-NN-040 Поворот алюминиевый ненарезной Ø40 мм ИЭК
CTA11-P-AL-NN-050 Поворот алюминиевый ненарезной Ø50 мм ИЭК
CTA11-P-AL-NN-063 Поворот алюминиевый ненарезной Ø63 мм ИЭК
